2008 Peugeot Partner Manual do proprietário (in Portuguese)

21
Acessos
PRONTO a PARTIR
2
A partir do interior
Puxar a pega para si para abrir a porta
do lado esquerdo.
Abertura a cerca de 180°
Um sistema de tirante permite abrir a
porta a cerca de 90° a 180°.
Puxar o comando amarelo quando a
porta estiver aberta.
O tirante será automaticamente
engatado aquando do fecho.

22
Acessos

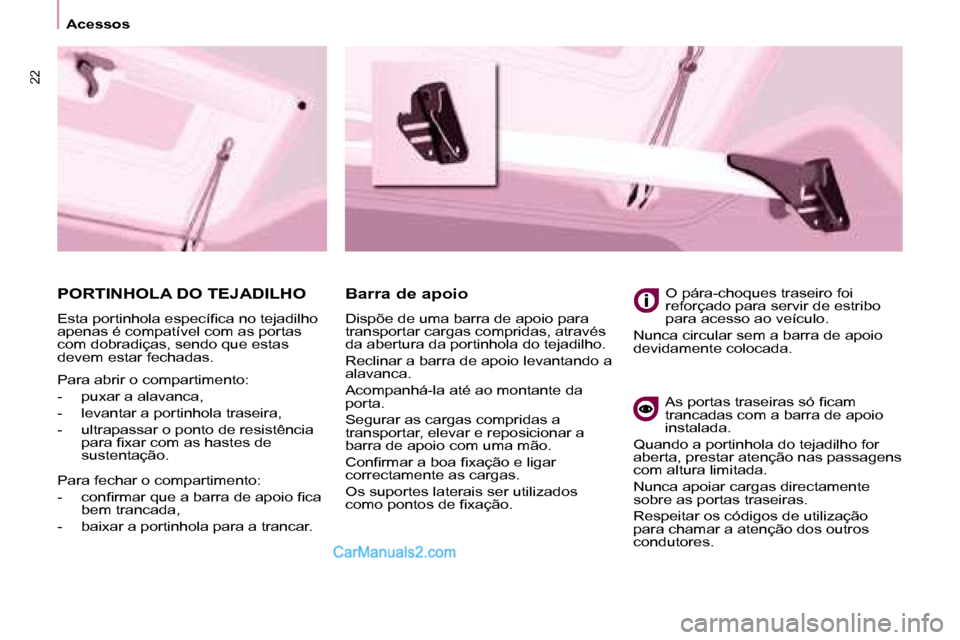

PORTINHOLA DO TEJADILHO
Esta portinhola especíica no tejadilho
apenas é compatível com as portas
com dobradiças, sendo que estas
devem estar fechadas.
Barra de apoio
Dispõe de uma barra de apoio para
transportar cargas compridas, através
da abertura da portinhola do tejadilho.
Reclinar a barra de apoio levantando a
alavanca.
Acompanhá-la até ao montante da
porta.
Segurar as cargas compridas a
transportar, elevar e reposicionar a
barra de apoio com uma mão.
Conirmar a boa ixação e ligar
correctamente as cargas.
Os suportes laterais ser utilizados
como pontos de ixação.O pára-choques traseiro foi
reforçado para servir de estribo
para acesso ao veículo.
Nunca circular sem a barra de apoio
devidamente colocada.
As portas traseiras só icam
trancadas com a barra de apoio
instalada.
Quando a portinhola do tejadilho for
aberta, prestar atenção nas passagens
com altura limitada.
Nunca apoiar cargas directamente
sobre as portas traseiras.
Respeitar os códigos de utilização
para chamar a atenção dos outros
condutores.
Para abrir o compartimento:
- puxar a alavanca,
- levantar a portinhola traseira,
- ultrapassar o ponto de resistência
para ixar com as hastes de
sustentação.
Para fechar o compartimento:
- conirmar que a barra de apoio ica bem trancada,
- baixar a portinhola para a trancar.

23
Acessos
PRONTO a PARTIR
2

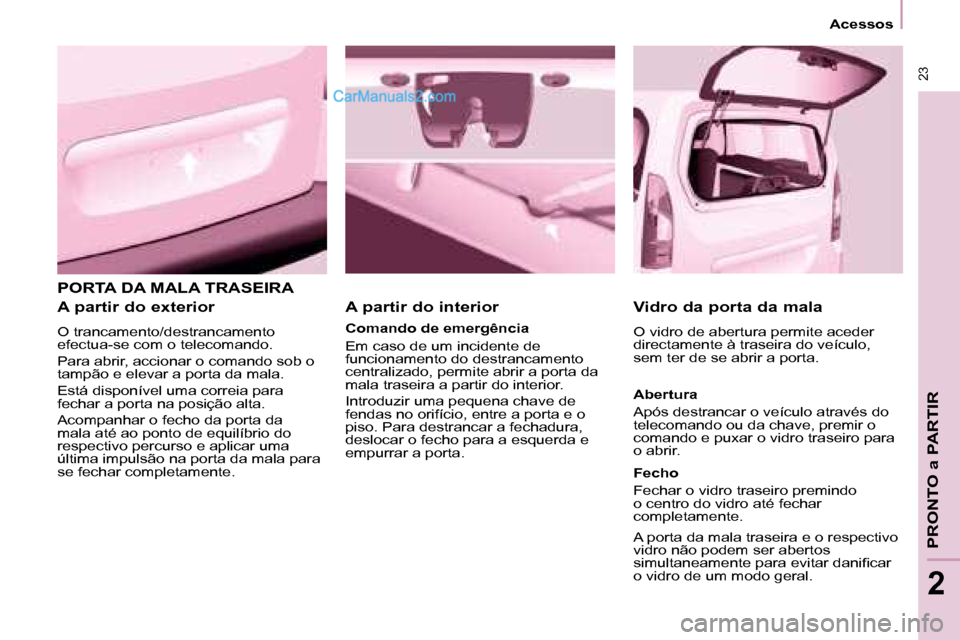

PORTA DA MALA TRASEIRA
A partir do exterior
O trancamento/destrancamento
efectua-se com o telecomando.
Para abrir, accionar o comando sob o
tampão e elevar a porta da mala.
Está disponível uma correia para
fechar a porta na posição alta.
Acompanhar o fecho da porta da
mala até ao ponto de equilíbrio do
respectivo percurso e aplicar uma
última impulsão na porta da mala para
se fechar completamente.
A partir do interior
Comando de emergência
Em caso de um incidente de
funcionamento do destrancamento
centralizado, permite abrir a porta da
mala traseira a partir do interior.
Introduzir uma pequena chave de
fendas no orifício, entre a porta e o
piso. Para destrancar a fechadura,
deslocar o fecho para a esquerda e
empurrar a porta.
Vidro da porta da mala
O vidro de abertura permite aceder
directamente à traseira do veículo,
sem ter de se abrir a porta.
Abertura
Após destrancar o veículo através do
telecomando ou da chave, premir o
comando e puxar o vidro traseiro para
o abrir.
Fecho
Fechar o vidro traseiro premindo
o centro do vidro até fechar
completamente.
A porta da mala traseira e o respectivo
vidro não podem ser abertos
simultaneamente para evitar daniicar
o vidro de um modo geral.

24

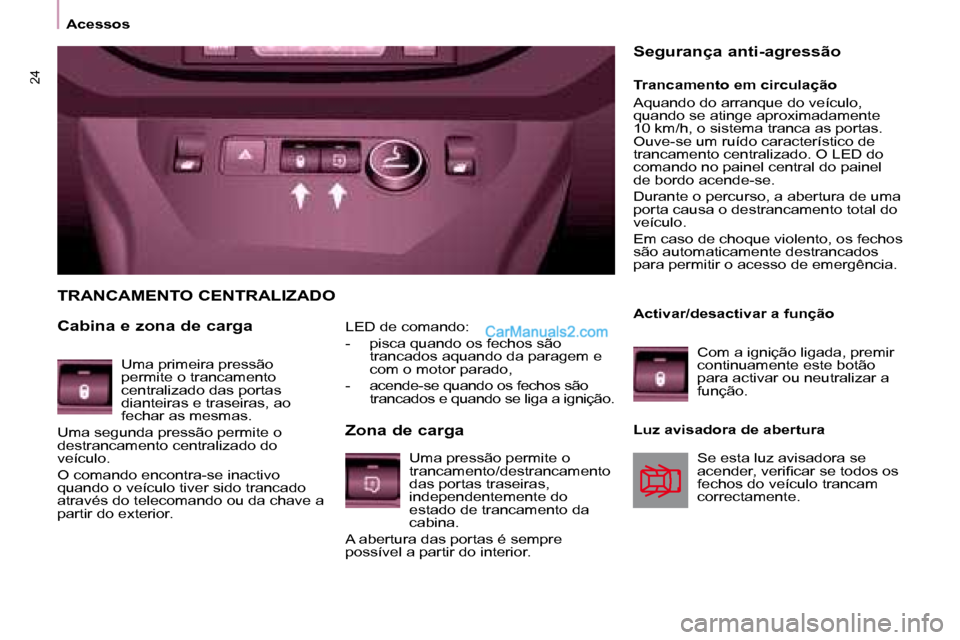

AcessosLED de comando:
- pisca quando os fechos são trancados aquando da paragem e
com o motor parado,
- acende-se quando os fechos são trancados e quando se liga a ignição.
TRANCAMENTO CENTRALIZADO
Cabina e zona de carga
Zona de carga
Trancamento em circulação
Aquando do arranque do veículo,
quando se atinge aproximadamente
10 km/h, o sistema tranca as portas.
Ouve-se um ruído característico de
trancamento centralizado. O LED do
comando no painel central do painel
de bordo acende-se.
Durante o percurso, a abertura de uma
porta causa o destrancamento total do
veículo.
Em caso de choque violento, os fechos
são automaticamente destrancados
para permitir o acesso de emergência.
Segurança anti-agressão
Uma primeira pressão
permite o trancamento
centralizado das portas
dianteiras e traseiras, ao
fechar as mesmas.
Uma segunda pressão permite o
destrancamento centralizado do
veículo.
O comando encontra-se inactivo
quando o veículo tiver sido trancado
através do telecomando ou da chave a
partir do exterior. Activar/desactivar a função
Com a ignição ligada, premir
continuamente este botão
para activar ou neutralizar a
função.
Luz avisadora de abertura Se esta luz avisadora se
acender, veriicar se todos os
fechos do veículo trancam
correctamente.
Uma pressão permite o
trancamento/destrancamento
das portas traseiras,
independentemente do
estado de trancamento da
cabina.
A abertura das portas é sempre
possível a partir do interior.

25
PRONTO a PARTIR
2
25
2
Posto de condução

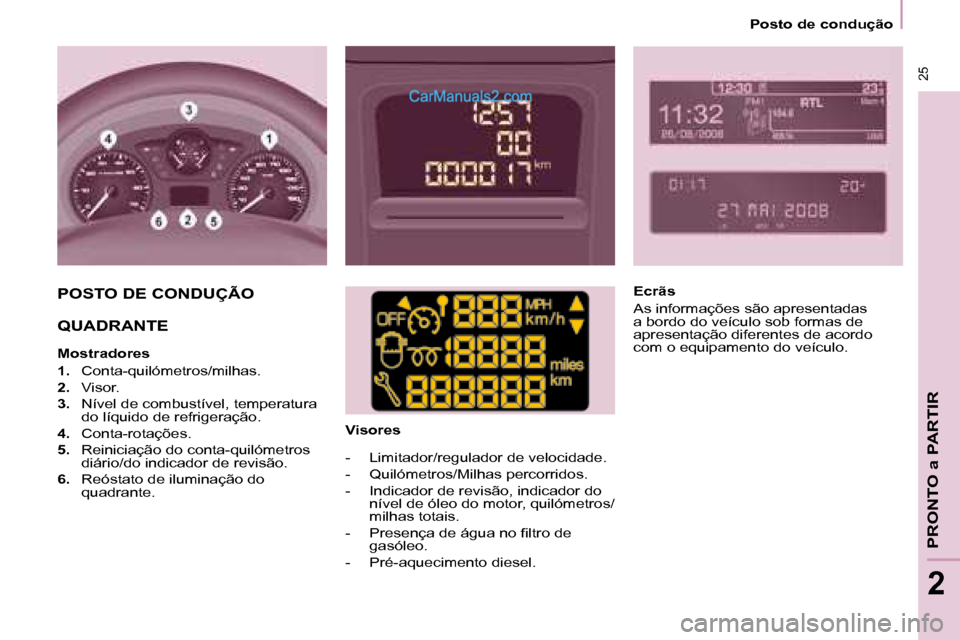

POSTO DE CONDUÇÃO
QUADRANTE
Mostradores
1. Conta-quilómetros/milhas.
2. Visor.
3. Nível de combustível, temperatura
do líquido de refrigeração.
4. Conta-rotações.
5. Reiniciação do conta-quilómetros
diário/do indicador de revisão.
6. Reóstato de iluminação do
quadrante. Visores
- Limitador/regulador de velocidade.
- Quilómetros/Milhas percorridos.
- Indicador de revisão, indicador do
nível de óleo do motor, quilómetros/
milhas totais.
- Presença de água no iltro de gasóleo.
- Pré-aquecimento diesel. Ecrãs
As informações são apresentadas
a bordo do veículo sob formas de
apresentação diferentes de acordo
com o equipamento do veículo.

26
Posto de condução
Consola central com ecrã
Quadrante sem ecrã
- rodar para a direita para aumentar as horas (manter o botão para a
direita para percorrer rapidamente),
- rodar para a esquerda: é apresentado o formato 24 H ou
12 H,
- rodar para a direita para seleccionar 24 H ou 12 H,
- rodar para a esquerda para terminar de acertar a hora.
Após cerca de 30 segundos
sem acção, o visor regressa à
apresentação actual.

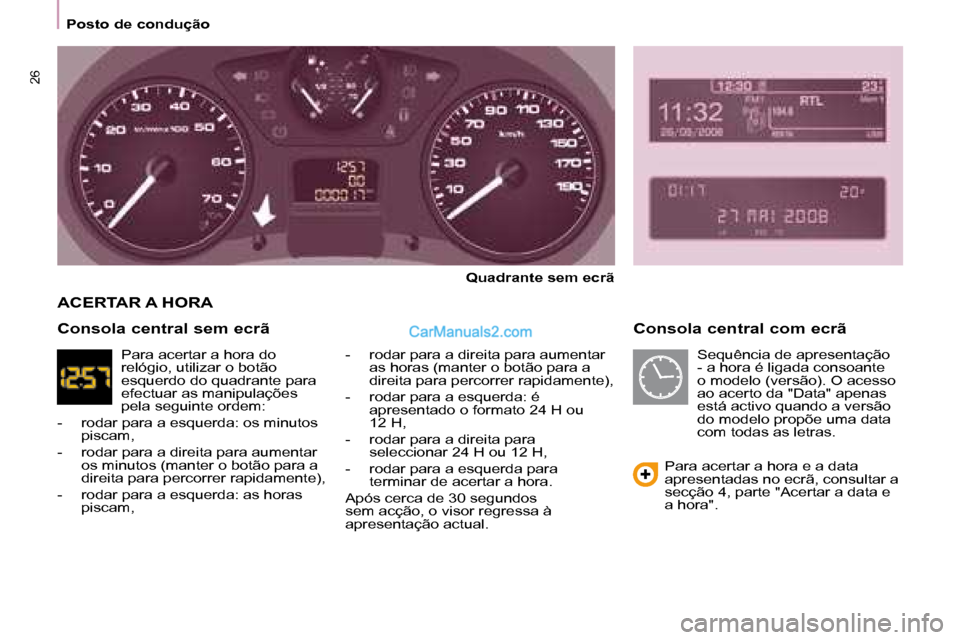

ACERTAR A HORA
Para acertar a hora e a data
apresentadas no ecrã, consultar a
secção 4, parte "Acertar a data e
a hora".
Consola central sem ecrã
Para acertar a hora do
relógio, utilizar o botão
esquerdo do quadrante para
efectuar as manipulações
pela seguinte ordem:
- rodar para a esquerda: os minutos piscam,
- rodar para a direita para aumentar os minutos (manter o botão para a
direita para percorrer rapidamente),
- rodar para a esquerda: as horas piscam, Sequência de apresentação
- a hora é ligada consoante
o modelo (versão). O acesso
ao acerto da "Data" apenas
está activo quando a versão
do modelo propõe uma data
com todas as letras.

27
PRONTO a PARTIR
2
27
2
Posto de condução

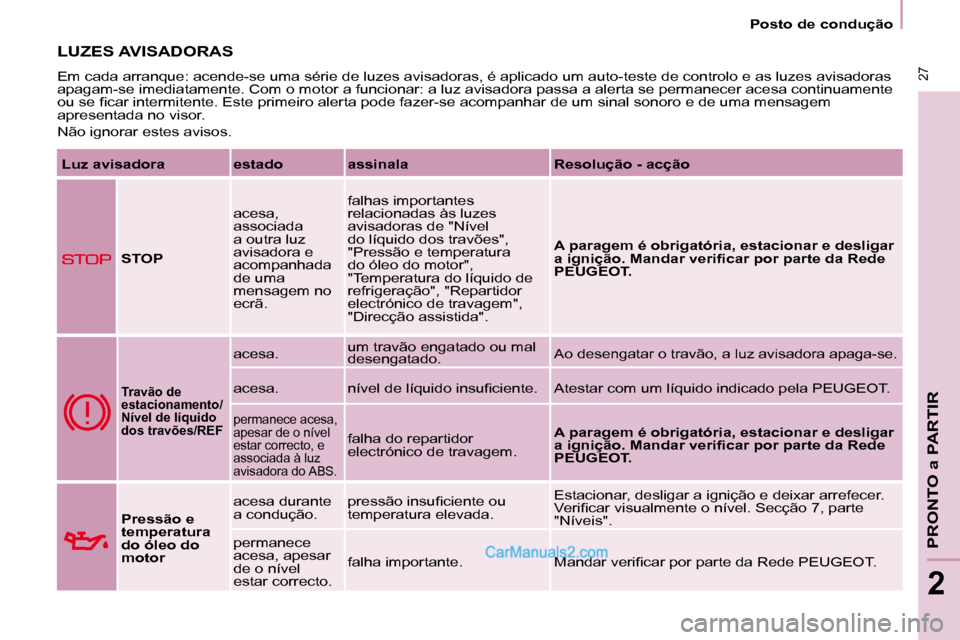

LUZES AVISADORAS
Em cada arranque: acende-se uma série de luzes avisadoras, é aplicado um auto-teste de controlo e as luzes avisadoras
apagam-se imediatamente. Com o motor a funcionar: a luz avisadora passa a alerta se permanecer acesa continuamente
ou se icar intermitente. Este primeiro alerta pode fazer-se acompanha r de um sinal sonoro e de uma mensagem
apresentada no visor.
Não ignorar estes avisos.
Luz avisadora estado assinala Resolução - acção
STOP acesa,
associada
a outra luz
avisadora e
acompanhada
de uma
mensagem no
ecrã. falhas importantes
relacionadas às luzes
avisadoras de "Nível
do líquido dos travões",
"Pressão e temperatura
do óleo do motor",
"Temperatura do líquido de
refrigeração", "Repartidor
electrónico de travagem",
"Direcção assistida".
A paragem é obrigatória, estacionar e desligar
a ignição. Mandar veriicar por parte da Rede
PEUGEOT.
Travão de
estacionamento/
Nível de líquido
dos travões/REF
acesa.
um travão engatado ou mal
desengatado.Ao desengatar o travão, a luz avisadora apaga-se.
acesa.
nível de líquido insuiciente. Atestar com um líquido indicado pela PEUGEOT.
permanece acesa,
apesar de o nível
estar correcto, e
associada à luz
avisadora do ABS.
falha do repartidor
electrónico de travagem.A paragem é obrigatória, estacionar e desligar
a ignição. Mandar veriicar por parte da Rede
PEUGEOT.
Pressão e
temperatura
do óleo do
motor acesa durante
a condução.
pressão insuiciente ou
temperatura elevada. Estacionar, desligar a ignição e deixar arrefecer.
Veriicar visualmente o nível. Secção 7, parte
"Níveis".
permanece
acesa, apesar
de o nível
estar correcto. falha importante.
Mandar veriicar por parte da Rede PEUGEOT.

28
Posto de condução

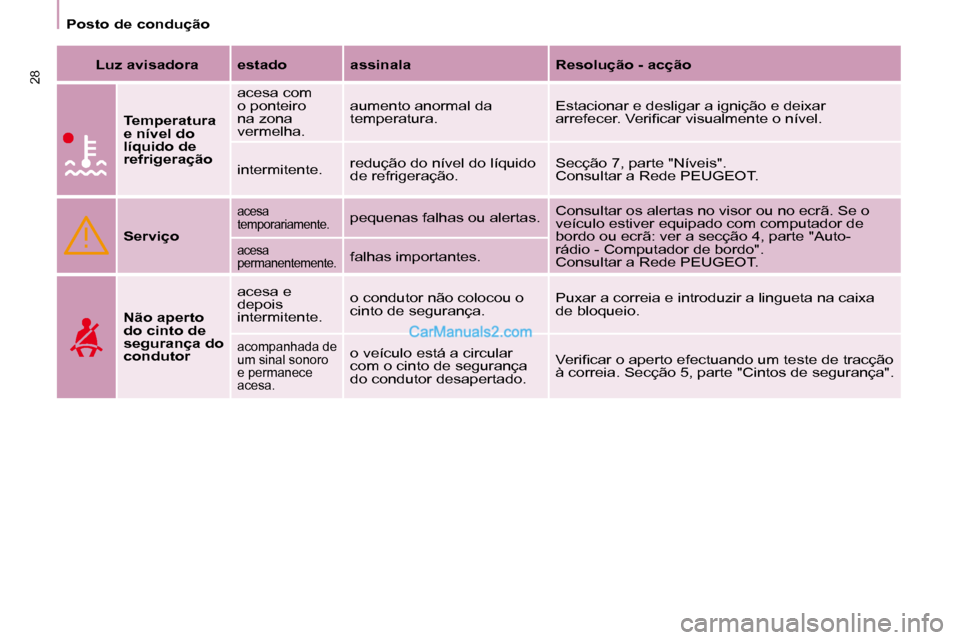

Luz avisadora estado assinala Resolução - acçãoTemperatura
e nível do
líquido de
refrigeração acesa com
o ponteiro
na zona
vermelha.
aumento anormal da
temperatura.
Estacionar e desligar a ignição e deixar
arrefecer. Veriicar visualmente o nível.
intermitente. redução do nível do líquido
de refrigeração. Secção 7, parte "Níveis".
Consultar a Rede PEUGEOT.
Serviço
acesa
temporariamente.pequenas falhas ou alertas. Consultar os alertas no visor ou no ecrã. Se o
veículo estiver equipado com computador de
bordo ou ecrã: ver a secção 4, parte "Auto-
rádio - Computador de bordo".
Consultar a Rede PEUGEOT.
acesa
permanentemente.falhas importantes.
Não aperto
do cinto de
segurança do
condutor acesa e
depois
intermitente.
o condutor não colocou o
cinto de segurança.
Puxar a correia e introduzir a lingueta na caixa
de bloqueio.
acompanhada de
um sinal sonoro
e permanece
acesa.o veículo está a circular
com o cinto de segurança
do condutor desapertado.Veriicar o aperto efectuando um teste de tracção
à correia. Secção 5, parte "Cintos de segurança".
