2008 Peugeot Boxer Manuale del proprietario (in Italian)

Motorizzazioni Diesel
157
9
CARATTERISTICHE TECNICHE

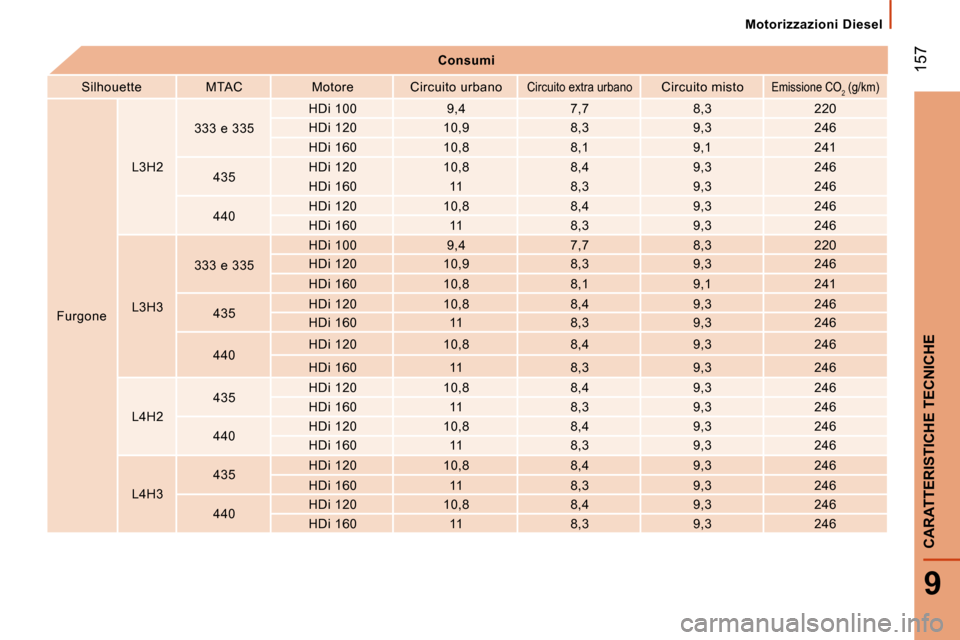

Consumi
Silhouette MTAC Motore Circuito urbano
Circuito extra urbanoCircuito mistoEmissione CO 2 (g/km)
Furgone L3H2
333 e 335
HDi 100 9,4 7,7 8,3 220
HDi 120 10,9 8,3 9,3 246
HDi 160 10,8 8,1 9,1 241
435 HDi 120 10,8 8,4 9,3 246
HDi 160 11 8,3 9,3 246
440 HDi 120 10,8 8,4 9,3 246
HDi 160 11 8,3 9,3 246
L3H3 333 e 335
HDi 100 9,4 7,7 8,3 220
HDi 120 10,9 8,3 9,3 246
HDi 160 10,8 8,1 9,1 241
435 HDi 120 10,8 8,4 9,3 246
HDi 160 11 8,3 9,3 246
440 HDi 120 10,8 8,4 9,3 246
HDi 160 11 8,3 9,3 246
L4H2 435
HDi 120 10,8 8,4 9,3 246
HDi 160 11 8,3 9,3 246
440 HDi 120 10,8 8,4 9,3 246
HDi 160 11 8,3 9,3 246
L4H3 435
HDi 120 10,8 8,4 9,3 246
HDi 160 11 8,3 9,3 246
440 HDi 120 10,8 8,4 9,3 246
HDi 160 11 8,3 9,3 246

158

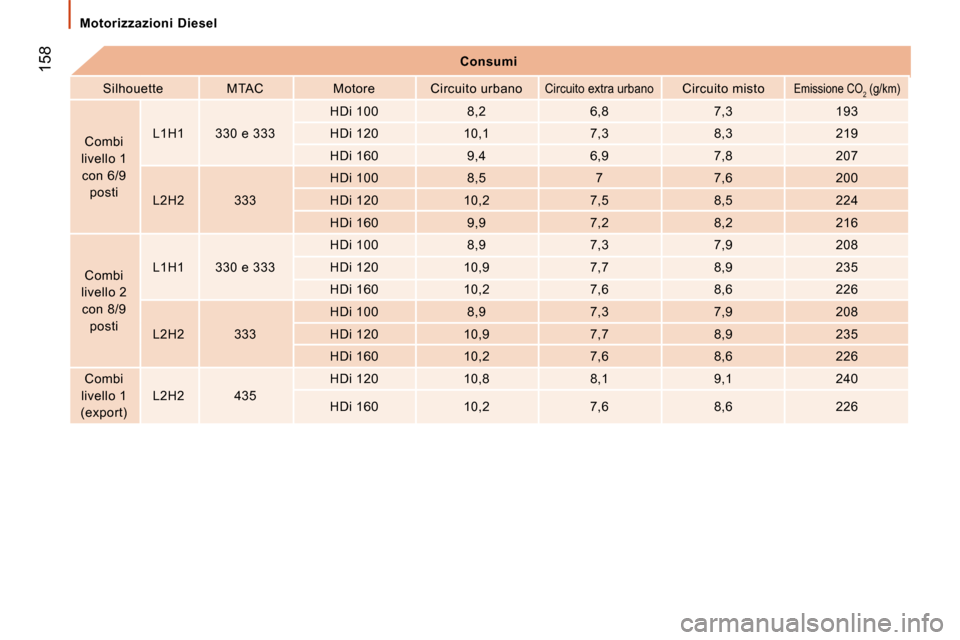

Motorizzazioni DieselConsumi
Silhouette MTAC Motore Circuito urbano
Circuito extra urbanoCircuito mistoEmissione CO 2 (g/km)
Combi
livello 1 con 6/9 posti L1H1 330 e 333
HDi 100 8,2 6,8 7,3 193
HDi 120 10,1 7,3 8,3 219
HDi 160 9,4 6,9 7,8 207
L2H2 333 HDi 100 8,5 7 7,6 200
HDi 120 10,2 7,5 8,5 224
HDi 160 9,9 7,2 8,2 216
Combi
livello 2 con 8/9 posti L1H1 330 e 333
HDi 100 8,9 7,3 7,9 208
HDi 120 10,9 7,7 8,9 235
HDi 160 10,2 7,6 8,6 226
L2H2 333 HDi 100 8,9 7,3 7,9 208
HDi 120 10,9 7,7 8,9 235
HDi 160 10,2 7,6 8,6 226
Combi
livello 1
(export) L2H2 435 HDi 120 10,8 8,1 9,1 240
HDi 160 10,2 7,6 8,6 226

159
9
CARATTERISTICHE TECNICHE
Pesi
PESI
Dimensioni Denominazioni MTAC in KgL1H1 330
3 000
333 3 300
L2H1 333
3 300
335 3 500
L2H2 330
3 000
333 3 300
335 3 500
L3H2 330
3 000
335 3 500
435 3 500
440 4 000
L3H3 330
3 000
335 3 500
435 3 500
440 4 000
L4H3 4404 000
Consultare il certificato d'immatricolazione.
In ogni paese è obbligatorio rispettare i carichi r
imorchiabili consentiti dalla legislazione locale. Per conoscere le possibilità di traino del
veicolo e il suo peso massimo autorizzato a pieno c arico più rimorchio, rivolgersi alla rete PEUGEOT.
Nel caso di un veicolo trainante, è vietato superar e la velocità di 100 Km orari (rispettare la legislazione vigente nel proprio paese).
Temperature esterne elevate possono provocare una d iminuzione delle prestazioni del veicolo, a protezione del motore; quando la
temperatura esterna è superiore a 37 °C, limitare i l peso rimorchiato.
Questa tabella indica il peso massimo autorizzato del veicolo a pieno carico (MTAC), a seconda delle dimensioni e delle denomi nazioni del veicolo.

160
Pesi
* ruota 15 pollici.** ruota 16 p ollici.
Trasferimento di carico
Quando il veicolo trainante non ha raggiunto il pes
o massimo autorizzato a pieno carico, è possibile t rasferire questo peso nel rimorchio.
In ogni caso, non superare il peso del rimorchio ed il peso massimo autorizzato del veciolo più rimorchio.
Rispettare le capacità di traino del veicolo.

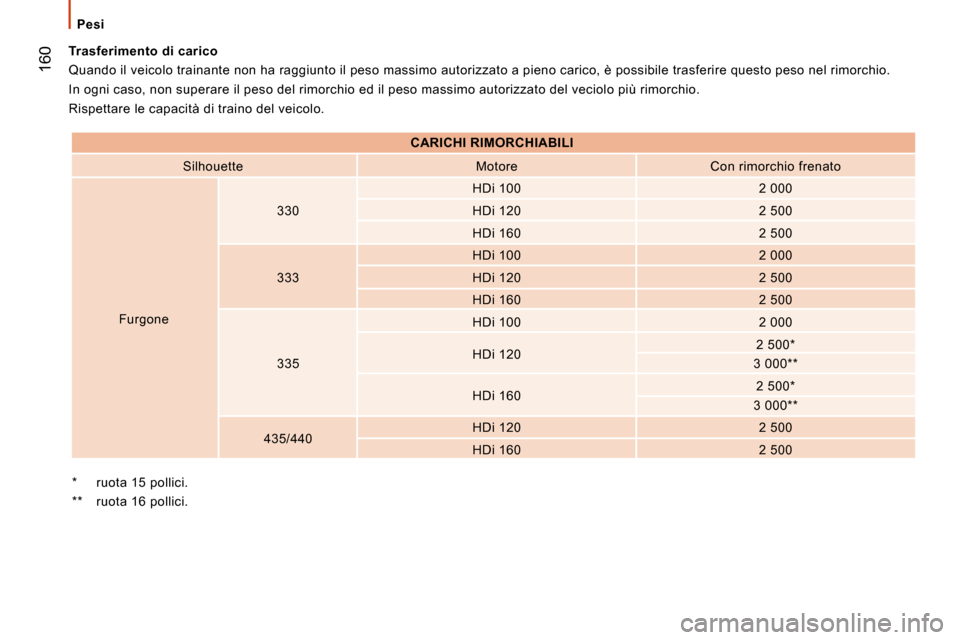

CARICHI RIMORCHIABILI
Silhouette Motore Con rimorchio frenato
Furgone 330
HDi 100
2 000
HDi 120 2 500
HDi 160 2 500
333 HDi 100
2 000
HDi 120 2 500
HDi 160 2 500
335 HDi 100
2 000
HDi 120 2 500*
3 000**
HDi 160 2 500*
3 000**
435/440 HDi 120
2 500
HDi 160 2 500

161
9
CARATTERISTICHE TECNICHE
Pesi

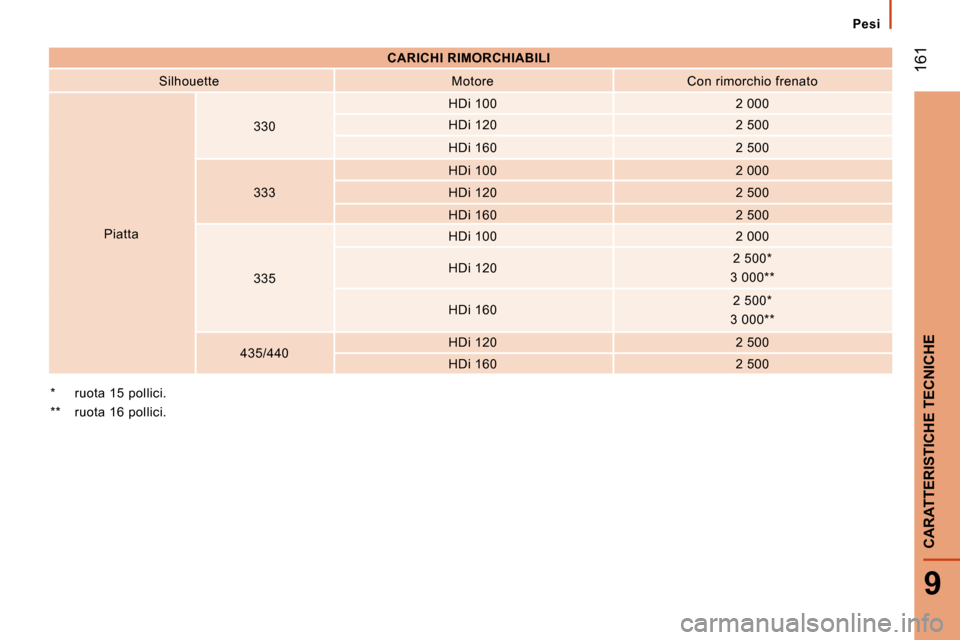

CARICHI RIMORCHIABILI
Silhouette Motore Con rimorchio frenato
Piatta 330
HDi 100
2 000
HDi 120 2 500
HDi 160 2 500
333 HDi 100
2 000
HDi 120 2 500
HDi 160 2 500
335 HDi 100
2 000
HDi 120 2 500*
3 000**
HDi 160 2 500*
3 000**
435/440 HDi 120
2 500
HDi 160 2 500
* ruota 15 pollici.
** ruota 16 pollici.

162

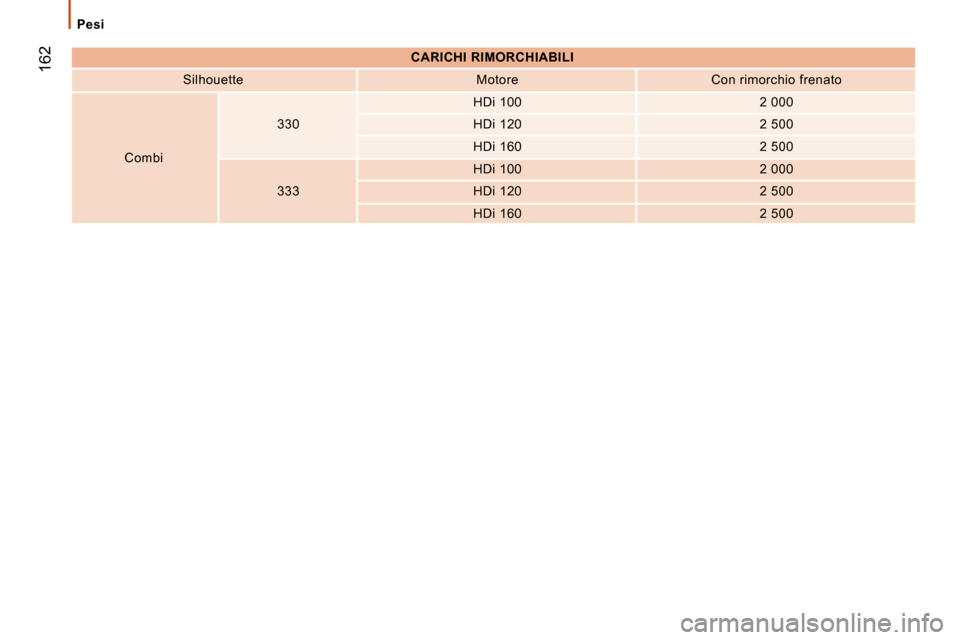

PesiCARICHI RIMORCHIABILI
Silhouette Motore Con rimorchio frenato
Combi 330
HDi 100
2 000
HDi 120 2 500
HDi 160 2 500
333 HDi 100
2 000
HDi 120 2 500
HDi 160 2 500

B
A
CA
C
E
D

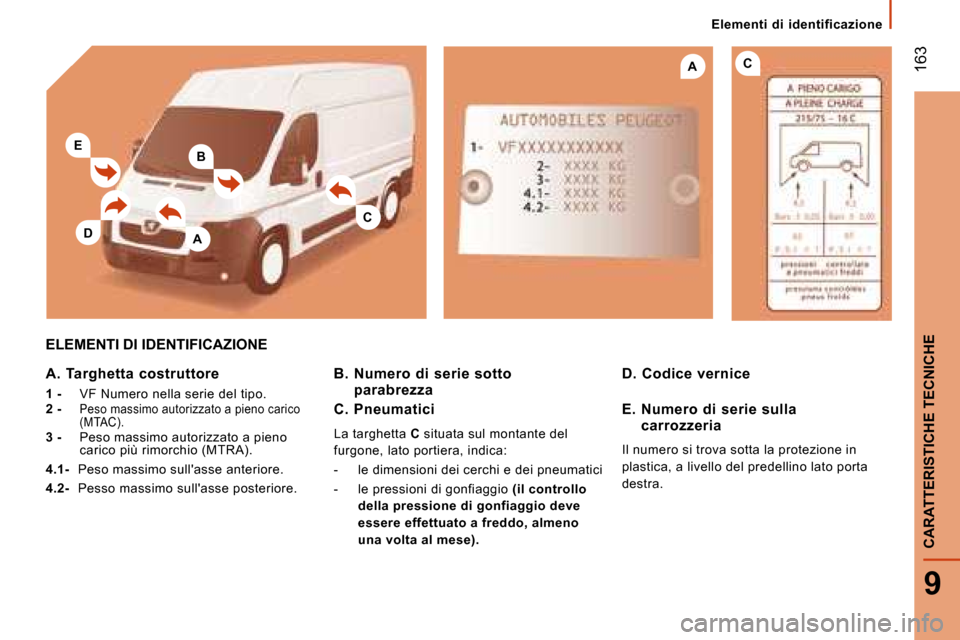

Elementi di identificazione
163
9
CARATTERISTICHE TECNICHE
ELEMENTI DI IDENTIFICAZIONE
A. Targhetta costruttore
1 - VF Numero nella serie del tipo.
2 -
Peso massimo autorizzato a pieno carico
(MTAC).
3 - Peso massimo autorizzato a pieno
carico più rimorchio (MTRA).
4.1- Peso massimo sull'asse anteriore.
4.2- Pesso massimo sull'asse posteriore. B. Numero di serie sotto
parabrezza D. Codice vernice
C. Pneumatici
La targhetta C situata sul montante del
furgone, lato portiera, indica:
- le dimensioni dei cerchi e dei pneumatici
- le pressioni di gonfiaggio (il controllo
della pressione di gonfiaggio deve
essere effettuato a freddo, almeno
una volta al mese). E. Numero di serie sulla
carrozzeria
Il numero si trova sotta la protezione in
plastica, a livello del predellino lato porta
destra.

43
3
ERGONOMIA E COMFORT
Comandi al volante

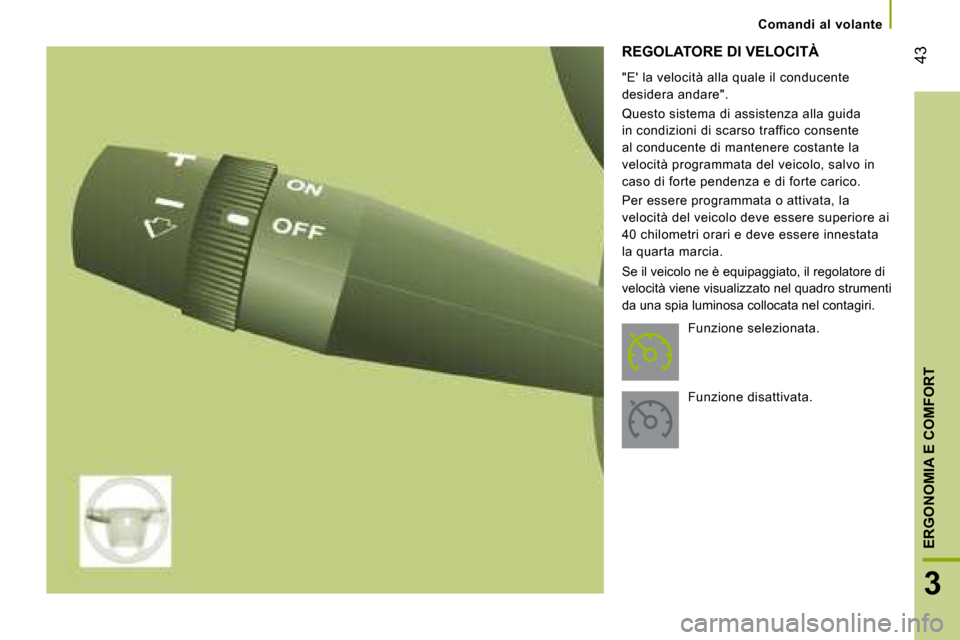

REGOLATORE DI VELOCITÀ
Se il veicolo ne è equipaggiato, il regolatore di
velocità viene visualizzato nel quadro strumenti
da una spia luminosa collocata nel contagiri.
Funzione selezionata.
Funzione disattivata.
"E' la velocità alla quale il conducente
desidera andare".
Questo sistema di assistenza alla guida
in condizioni di scarso traffico consente
al conducente di mantenere costante la
velocità programmata del veicolo, salvo in
caso di forte pendenza e di forte carico.
Per essere programmata o attivata, la
velocità del veicolo deve essere superiore ai
40 chilometri orari e deve essere innestata
la quarta marcia.
