140FusibiliA (amperaggio) Funzioni
54 - Libero
55 15 Sedili riscaldabili
56 15 Presa 12 V posteriore - Accendi sigari
57 10 Motore ventilazione/riscaldamento sotto il sedile
conducente
58 10 Indicatori di direzione
59 - Libero
60 - Libero
61 - Libero
62 - Libero
63 10 Commutatore riscaldatore aggiuntivo programmabile
64 - Libero
65 30 Soffiatore posteriore

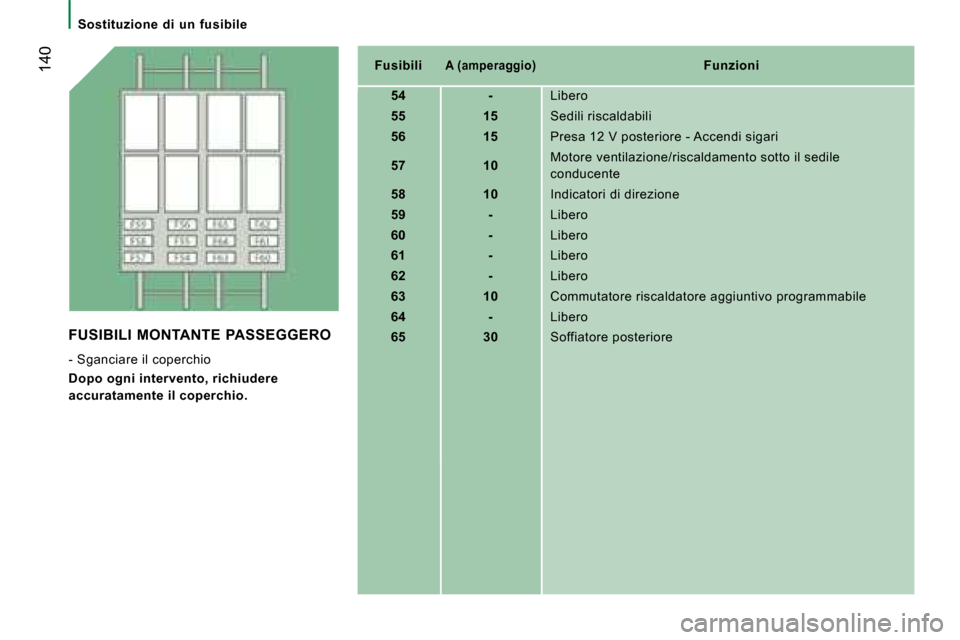

FUSIBILI MONTANTE PASSEGGERO
- Sganciare il coperchio
Dopo ogni intervento, richiudere
accuratamente il coperchio. Sostituzione di un fusibile

141
INFORMAZIONI PRATICHE
8
Sostituzione di un fusibile
FUSIBILI DEL VANO MOTORE
- Svitare i dadi e capovolgere la scatola per
accedere ai fusibili. Fusibili
A (amperaggio)Funzioni
1 40 Alimentazione pompa ABS/ESP
2 50 Centralina preriscaldamento gasolio
3 30 Contattore antifurto
4 20 Bruciatore riscaldatore aggiuntivo programmabile
5 20 Relè comandi riscaldatore aggiuntivo
programmabile
6 40/60 Gruppo elettroventola (alta velocità)
7 40/50 Gruppo elettroventola (bassa velocità)
8 40 Climatizzazione
9 20 Pompa lavacristalli anteriore
10 15 Avvisatore acustico
11 15 Centralina e relè preriscaldamento gasolio
14 7,5 Luce abbagliante destra
15 7,5 Luce abbagliante sinistra
16 7,5 Calcolatore motore
17 10 Calcolatore motore
18 7,5 Calcolatore motore
19 7,5 Compressore climatizzazione
20 30 Pompa lavaproiettori
21 15 Alimentazione pompa carburante
22 20 Calcolatore motore
23 30 Alimentazione elettropompe ABS/ESP
24 - Libero
30 15 Luci antinebbia anteriori

142
Sostituzione di una spazzola del tergicristallo
SOSTITUZIONE DI UNA SPAZZOLA
DEL TERGICRISTALLO

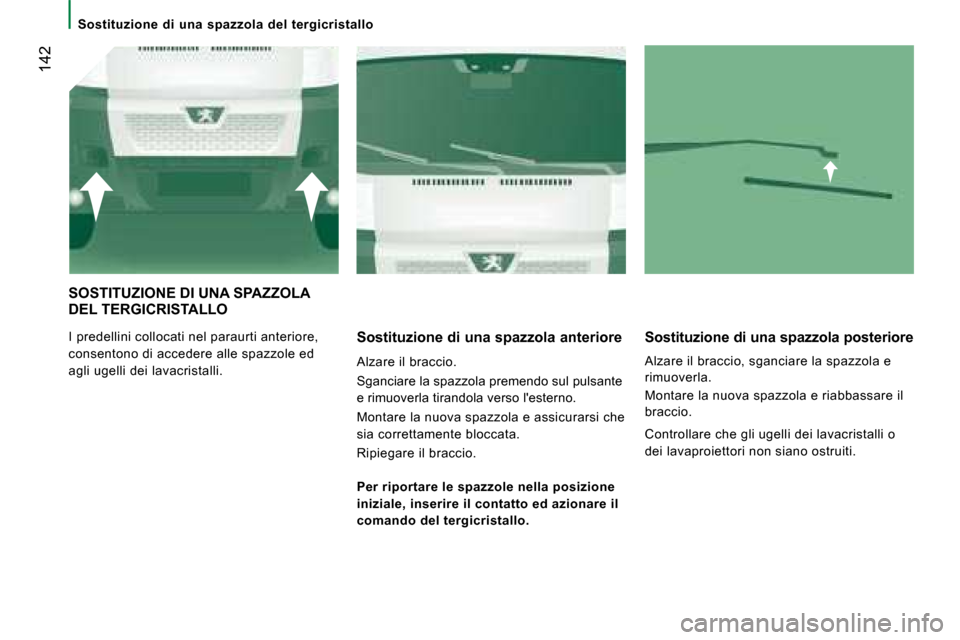

I predellini collocati nel paraurti anteriore,
consentono di accedere alle spazzole ed
agli ugelli dei lavacristalli.Sostituzione di una spazzola anteriore
Alzare il braccio.
Sganciare la spazzola premendo sul pulsante
e rimuoverla tirandola verso l'esterno.
Montare la nuova spazzola e assicurarsi che
sia correttamente bloccata.
Ripiegare il braccio. Sostituzione di una spazzola posteriore
Alzare il braccio, sganciare la spazzola e
rimuoverla.
Montare la nuova spazzola e riabbassare il
braccio.
Per riportare le spazzole nella posizione
iniziale, inserire il contatto ed azionare il
comando del tergicristallo. Controllare che gli ugelli dei lavacristalli o
dei lavaproiettori non siano ostruiti.

143
INFORMAZIONI PRATICHE
8
PER FARSI TRAINARE
Senza sollevamento (quattro ruote a terra)
E' necessario utilizzare sempre una barra
da traino. Dalla parte posteriore
Agganciare la barra all'anello rigido
collocato sotto il paraurti.
Dalla parte anteriore

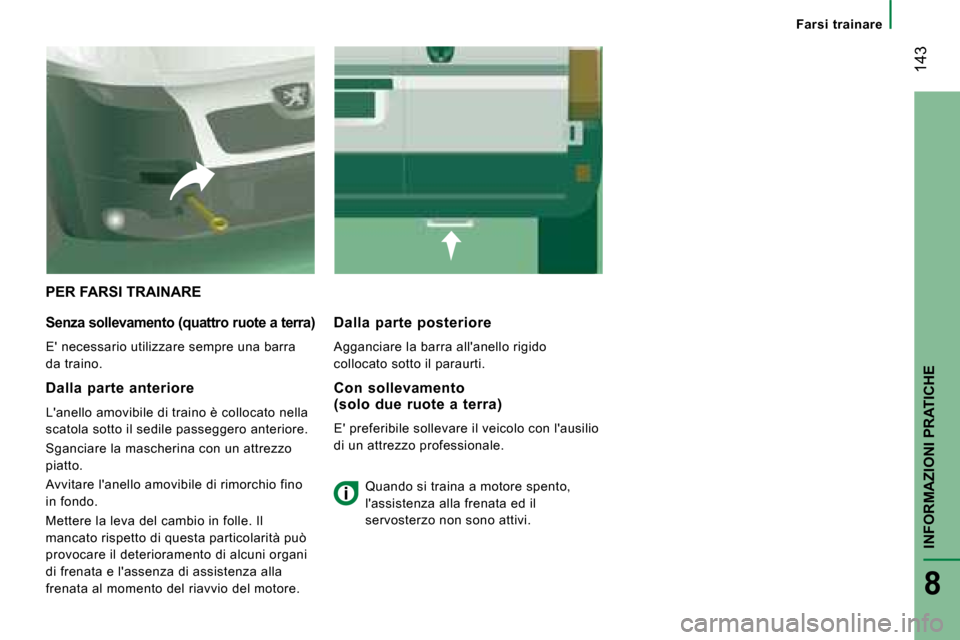

L'anello amovibile di traino è collocato nella
scatola sotto il sedile passeggero anteriore.
Sganciare la mascherina con un attrezzo
piatto.
Avvitare l'anello amovibile di rimorchio fino
in fondo.
Mettere la leva del cambio in folle. Il
mancato rispetto di questa particolarità può
provocare il deterioramento di alcuni organi
di frenata e l'assenza di assistenza alla
frenata al momento del riavvio del motore. Con sollevamento
(solo due ruote a terra)
E' preferibile sollevare il veicolo con l'ausilio
di un attrezzo professionale.
Quando si traina a motore spento,
l'assistenza alla frenata ed il
servosterzo non sono attivi. Farsi trainare

Ambiente
145
9
CARATTERISTICHE TECNICHE
AMBIENTE
Insieme a lei, PEUGEOT agisce per la
protezione dell'ambiente.
La invitiamo a consultare sul sito
www.peugeot.com, I motori puliti PEUGEOT Diesel HDi
- iniezione diretta Diesel Common Rail - si
caratterizzano per i bassi consumi e le
emissioni minime di CO
2. Al di là di questo
contributo, questi motori danno un piacere di
guida particolarmente apprezzato. - rispettare le scadenze delle
manutenzione, da effettuare presso
la rete PEUGEOT, autorizzata a
raccogliere le batterie e i liquidi esausti,
- bandire gli additivi nell'olio motore, per preservare l'affidabilità dei motori e dei
dispositivi antinquinamento.
la parte < Univers PEUGEOT >, la
rubrica < Environnement > e più precisamente
visitare il vivaio dell' < Opération Carbone >.
la parte < Univers PEUGEOT >, la
rubrica < Environment > e più precisamente
visitare il vivaio di < Visit the nursery of the
Fazenda >. In quanto utente, anche lei può contribuire
alla protezione dell'ambiente seguendo
alcune regole:
- adottare uno stile di guida preventivo,
senza accelerazioni frequenti e brusche. Far riferimento, all'interno di questa
guida, ai consigli "Per un corretto
utilizzo", per l'avviamento e lo spegnimento,
alla fine del capitolo 2.

146
Dimensioni

147
9
CARATTERISTICHE TECNICHE
Dimensioni

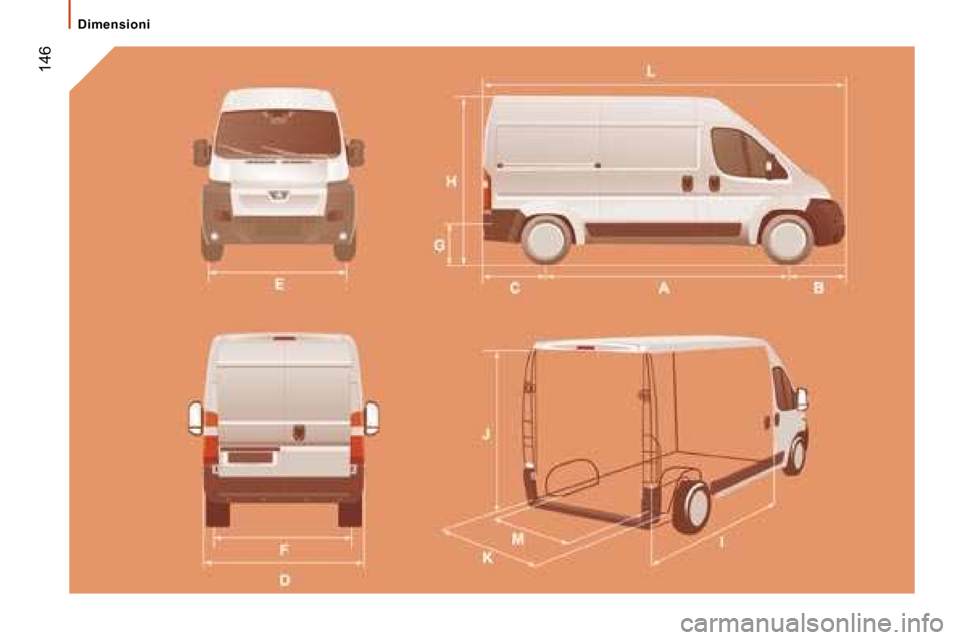

DIMENSIONI
Il Boxer è disponibile in 4 lunghezze (L1..) e 3 altezze (H1..), vedi le seguenti tabelle:
Furgone
L1 L2 L3 L4
H1 H1 H2 H2 H3 H2 H3
L Lunghezza fuori tutto 4 963 5 413 5 998 6 363
H Altezza fuori tutto 2 254 2 254 2 524 2 524 2 764 2 524 2 764
A Passo 3 000 3 450 4 035
B Sbalzo anteriore 948
C Sbalzo posteriore 1 0151 380
D Larghezza fuori tutto (senza retrovisori) 2 050
E Carreggiata anteriore 1 810
F Carreggiata posteriore 1 790
G Altezza della soglia di carico da 535 a 565
I Lunghezza pianale interno 2 670 3 120 3 705 4 070
J Altezza interna massima di carico 1 662 1 662 1 932 1 932 2 172 1 932 2 172
K Larghezza interna massima 1 870
M Larghezza interna tra il passaruote 1 422
Volume (m 3
) 8 10 11,5 13 15 15 17

148
Dimensioni

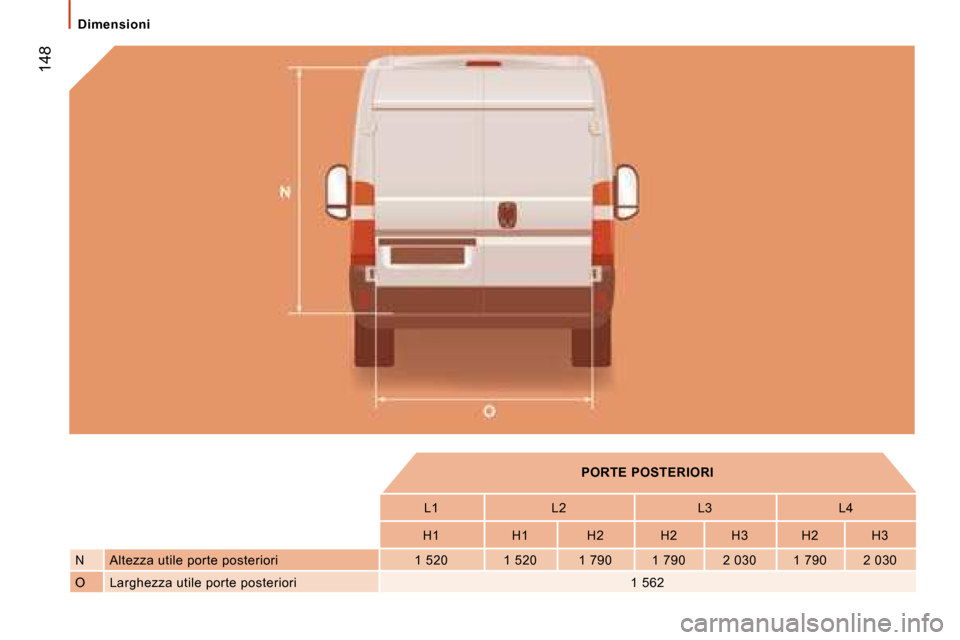

PORTE POSTERIORI
L1 L2 L3 L4
H1 H1 H2 H2 H3 H2 H3
N Altezza utile porte posteriori 1 520 1 520 1 790 1 79 0 2 030 1 790 2 030
O Larghezza utile porte posteriori 1 562
