2008 Peugeot Boxer Manual do proprietário (in Portuguese)

140

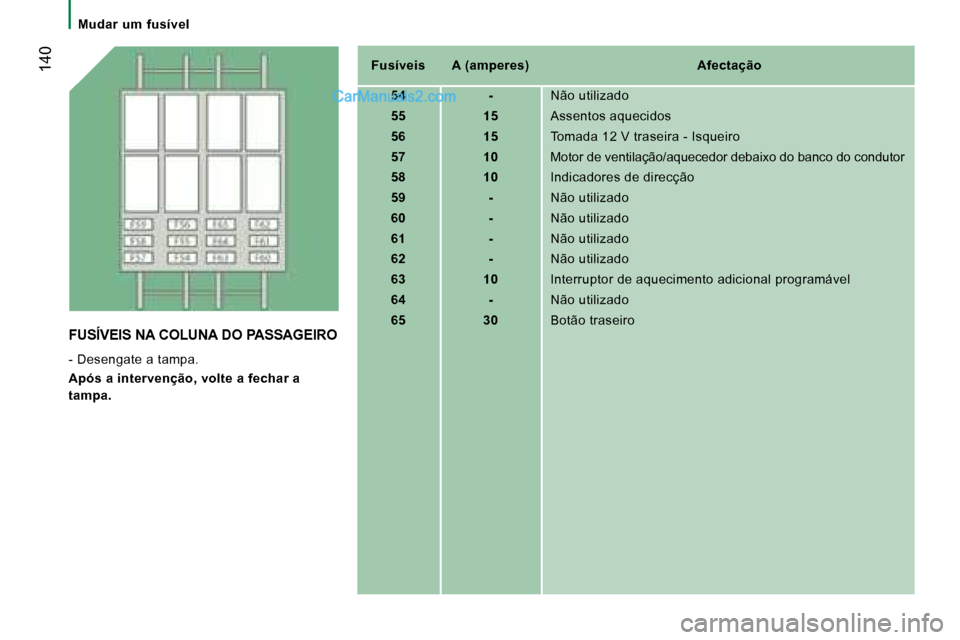

Mudar um fusível
Fusíveis A (amperes) Afectação54 - Não utilizado
55 15 Assentos aquecidos
56 15 Tomada 12 V traseira - Isqueiro
57 10 Motor de ventilação/aquecedor debaixo do banco do condutor
58 10 Indicadores de direcção
59 - Não utilizado
60 - Não utilizado
61 - Não utilizado
62 - Não utilizado
63 10 Interruptor de aquecimento adicional programável
64 - Não utilizado
65 30 Botão traseiro
FUSÍVEIS NA COLUNA DO PASSAGEIRO
- Desengate a tampa.
Após a intervenção, volte a fechar a
tampa.

141
AJUDA RÁPIDA
8
Mudar um fusível

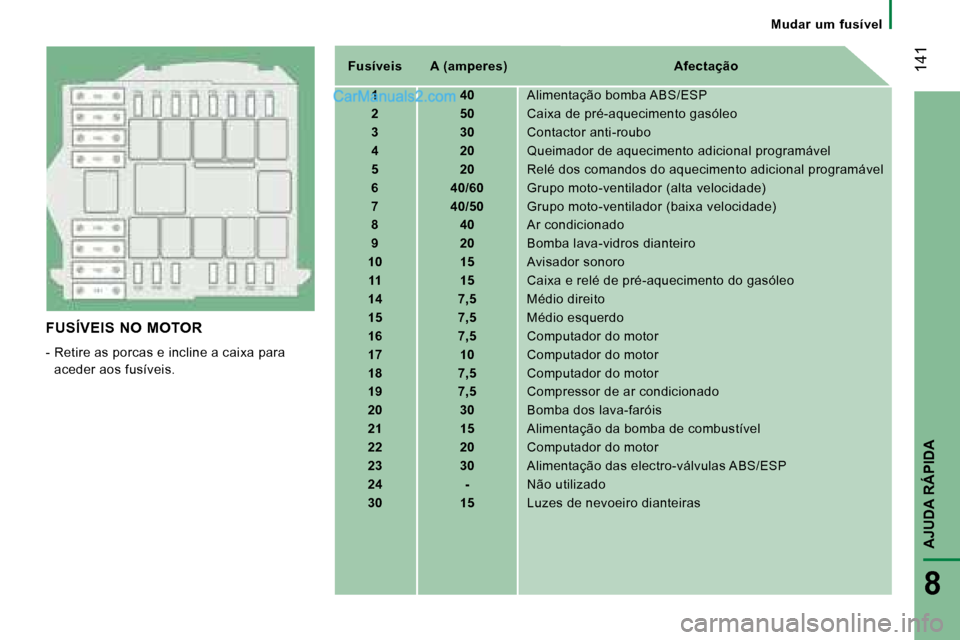

FUSÍVEIS NO MOTOR
- Retire as porcas e incline a caixa para
aceder aos fusíveis. Fusíveis A (amperes) Afectação
1 40 Alimentação bomba ABS/ESP
2 50 Caixa de pré-aquecimento gasóleo
3 30 Contactor anti-roubo
4 20 Queimador de aquecimento adicional programável
5 20 Relé dos comandos do aquecimento adicional programá vel
6 40/60 Grupo moto-ventilador (alta velocidade)
7 40/50 Grupo moto-ventilador (baixa velocidade)
8 40 Ar condicionado
9 20 Bomba lava-vidros dianteiro
10 15 Avisador sonoro
11 15 Caixa e relé de pré-aquecimento do gasóleo
14 7,5 Médio direito
15 7,5 Médio esquerdo
16 7,5 Computador do motor
17 10 Computador do motor
18 7,5 Computador do motor
19 7,5 Compressor de ar condicionado
20 30 Bomba dos lava-faróis
21 15 Alimentação da bomba de combustível
22 20 Computador do motor
23 30 Alimentação das electro-válvulas ABS/ESP
24 - Não utilizado
30 15 Luzes de nevoeiro dianteiras

142

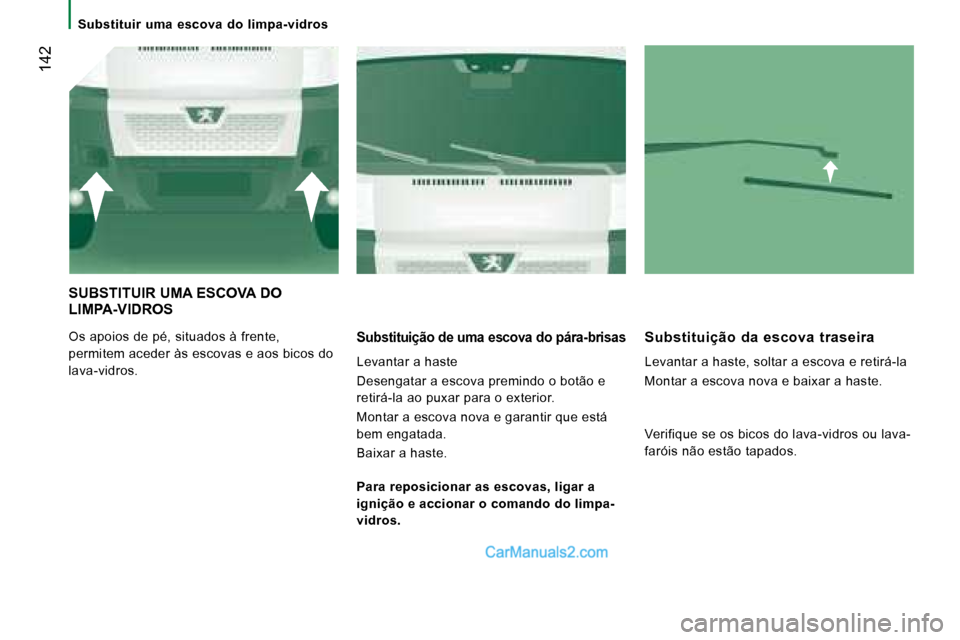

Substituir uma escova do limpa-vidros
SUBSTITUIR UMA ESCOVA DO
LIMPA-VIDROS
Os apoios de pé, situados à frente,
permitem aceder às escovas e aos bicos do
lava-vidros.Substituição de uma escova do pára-brisas
Levantar a haste
Desengatar a escova premindo o botão e
retirá-la ao puxar para o exterior.
Montar a escova nova e garantir que está
bem engatada.
Baixar a haste. Substituição da escova traseira
Levantar a haste, soltar a escova e retirá-la
Montar a escova nova e baixar a haste.
Para reposicionar as escovas, ligar a
ignição e accionar o comando do limpa-
vidros. Verifique se os bicos do lava-vidros ou lava-
faróis não estão tapados.

143
AJUDA RÁPIDA
8

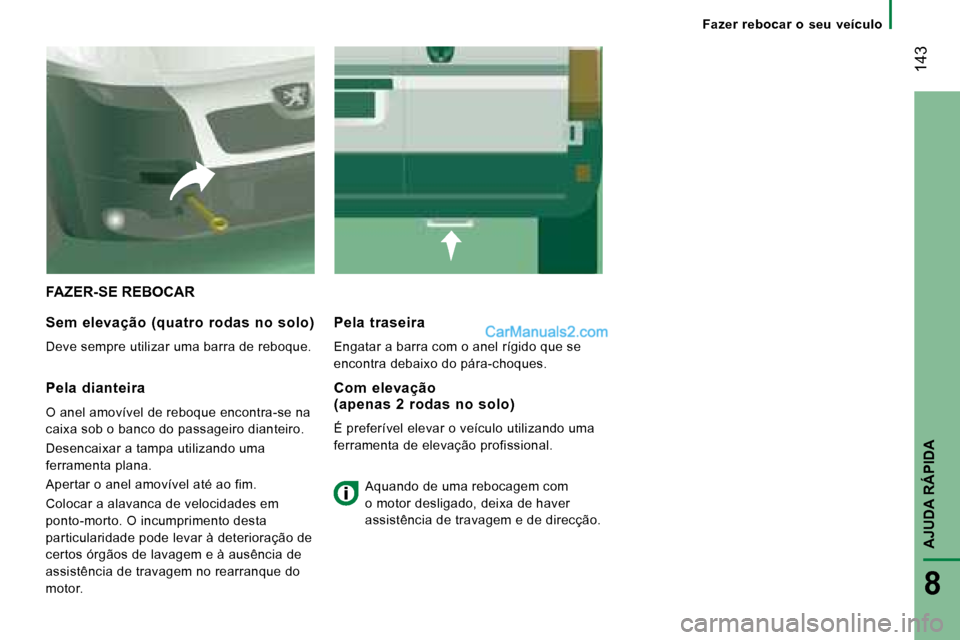

Fazer rebocar o seu veículo
FAZER-SE REBOCAR
Sem elevação (quatro rodas no solo)
Deve sempre utilizar uma barra de reboque. Pela traseira
Engatar a barra com o anel rígido que se
encontra debaixo do pára-choques.
Pela dianteira
O anel amovível de reboque encontra-se na
caixa sob o banco do passageiro dianteiro.
Desencaixar a tampa utilizando uma
ferramenta plana.
Apertar o anel amovível até ao fim.
Colocar a alavanca de velocidades em
ponto-morto. O incumprimento desta
particularidade pode levar à deterioração de
certos órgãos de lavagem e à ausência de
assistência de travagem no rearranque do
motor. Com elevação
(apenas 2 rodas no solo)
É preferível elevar o veículo utilizando uma
ferramenta de elevação profissional.
Aquando de uma rebocagem com
o motor desligado, deixa de haver
assistência de travagem e de direcção.

145
9
CARACTERÍSTICAS TÉCNICAS
Ambiente

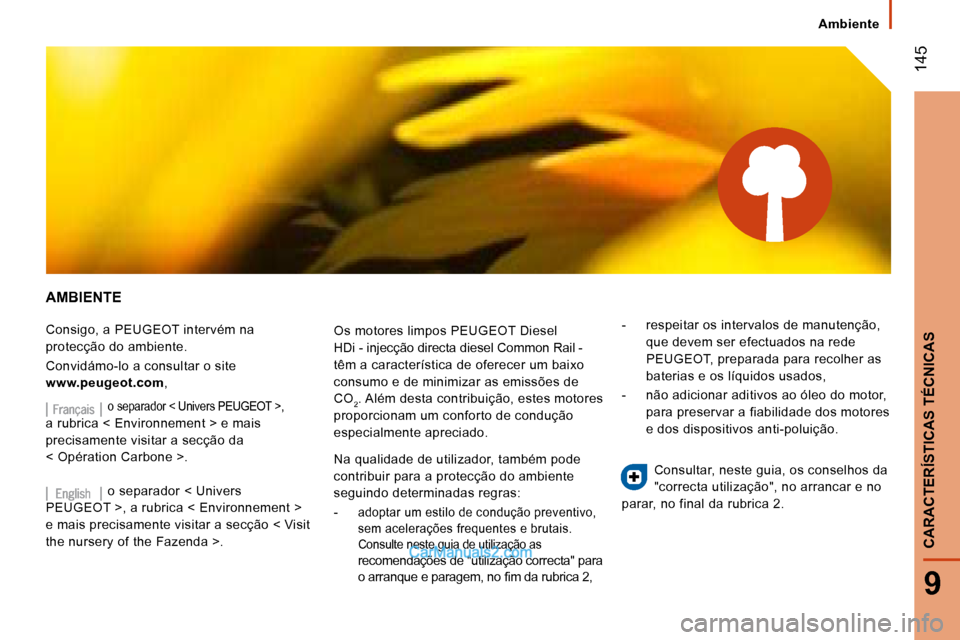

AMBIENTE
Consigo, a PEUGEOT intervém na
protecção do ambiente.
Convidámo-lo a consultar o site
www.peugeot.com, Os motores limpos PEUGEOT Diesel
HDi - injecção directa diesel Common Rail -
têm a característica de oferecer um baixo
consumo e de minimizar as emissões de
CO
2. Além desta contribuição, estes motores
proporcionam um conforto de condução
especialmente apreciado. - respeitar os intervalos de manutenção,
que devem ser efectuados na rede
PEUGEOT, preparada para recolher as
baterias e os líquidos usados,
- não adicionar aditivos ao óleo do motor, para preservar a fiabilidade dos motores
e dos dispositivos anti-poluição.
o separador < Univers PEUGEOT >,
a rubrica < Environnement > e mais
precisamente visitar a secção da
< Opération Carbone >.
o separador < Univers
PEUGEOT >, a rubrica < Environnement >
e mais precisamente visitar a secção < Visit
the nursery of the Fazenda >. Na qualidade de utilizador, também pode
contribuir para a protecção do ambiente
seguindo determinadas regras:
-
adoptar um estilo de condução preventivo,
sem acelerações frequentes e brutais.
Consulte neste guia de utilização as
recomendações de "utilização correcta" para
o arranque e paragem, no im da rubrica 2, Consultar, neste guia, os conselhos da
"correcta utilização", no arrancar e no
parar, no final da rubrica 2.

146

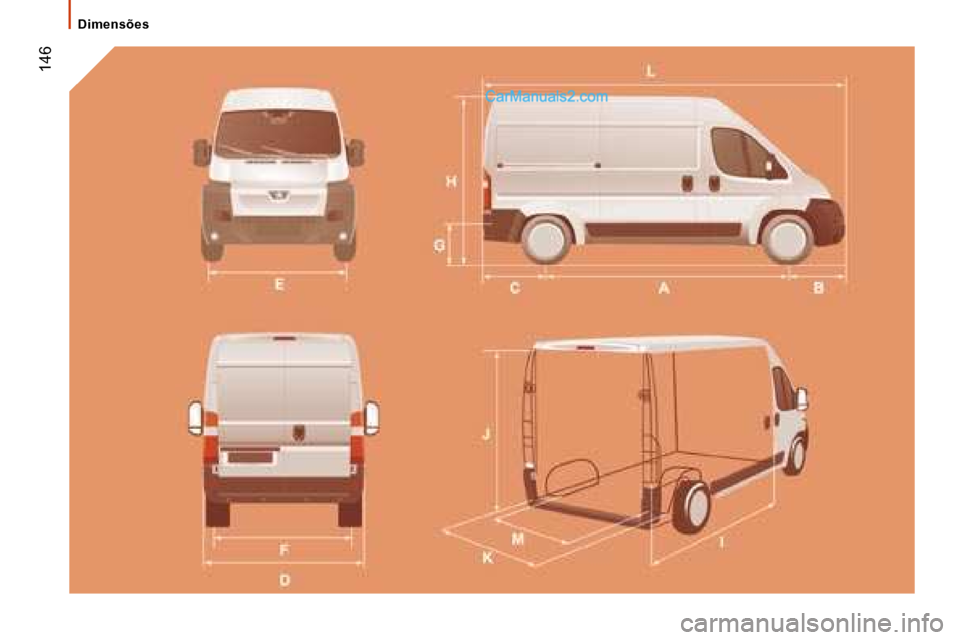

Dimensões

147
9
CARACTERÍSTICAS TÉCNICAS
Dimensões

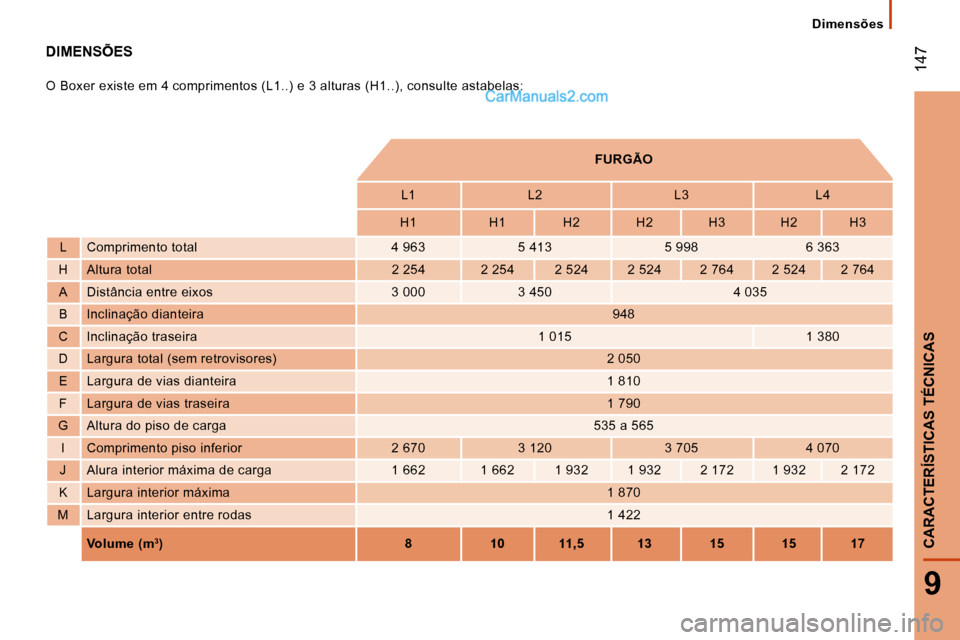

DIMENSÕES
O Boxer existe em 4 comprimentos (L1..) e 3 alturas (H1..), consulte astabelas:
FURGÃO
L1 L2 L3 L4
H1 H1 H2 H2 H3 H2 H3
L Comprimento total 4 963 5 413 5 998 6 363
H Altura total 2 254 2 254 2 524 2 524 2 764 2 524 2 764
A Distância entre eixos 3 000 3 450 4 035
B Inclinação dianteira 948
C Inclinação traseira 1 0151 380
D Largura total (sem retrovisores) 2 050
E Largura de vias dianteira 1 810
F Largura de vias traseira 1 790
G Altura do piso de carga 535 a 565
I Comprimento piso inferior 2 670 3 120 3 705 4 070
J Alura interior máxima de carga 1 662 1 662 1 932 1 932 2 172 1 932 2 172
K Largura interior máxima 1 870
M Largura interior entre rodas 1 422
Volume (m 3
) 8 10 11,5 13 15 15 17

148
Dimensões

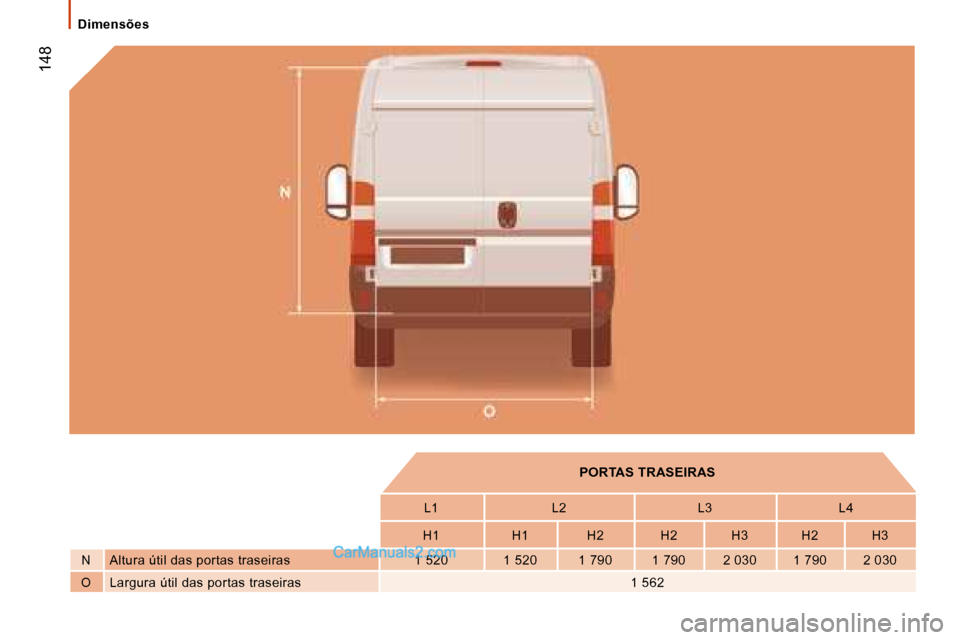

PORTAS TRASEIRAS
L1 L2 L3 L4
H1 H1 H2 H2 H3 H2 H3
N Altura útil das portas traseiras 1 520 1 520 1 790 1 790 2 030 1 790 2 030
O Largura útil das portas traseiras 1 562
