2008 Peugeot Boxer Manual do proprietário (in Portuguese)

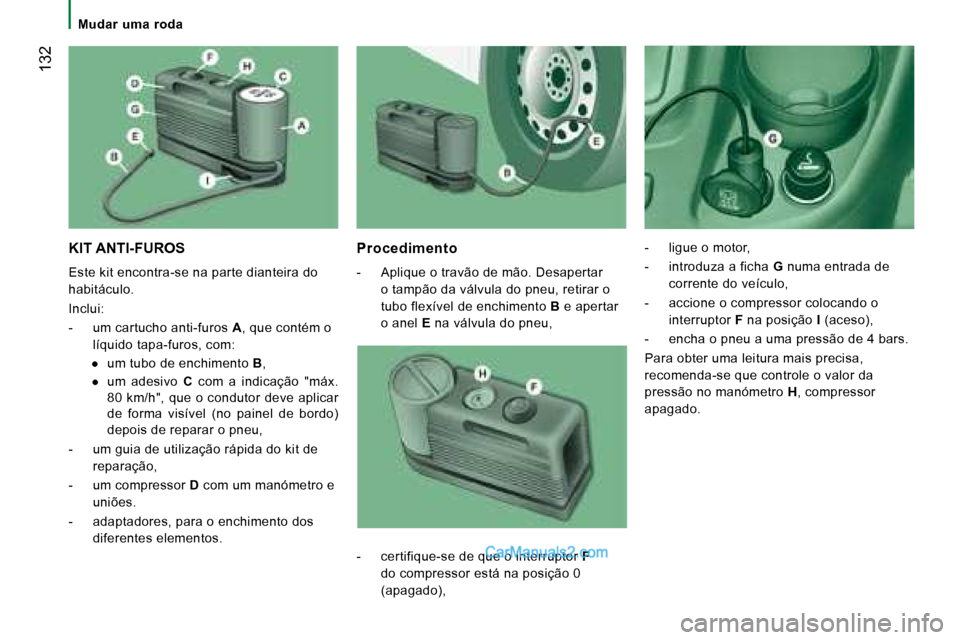

132
Mudar uma roda
KIT ANTI-FUROS
Este kit encontra-se na parte dianteira do
habitáculo.
Inclui:
- um cartucho anti-furos A
, que contém o
líquido tapa-furos, com:

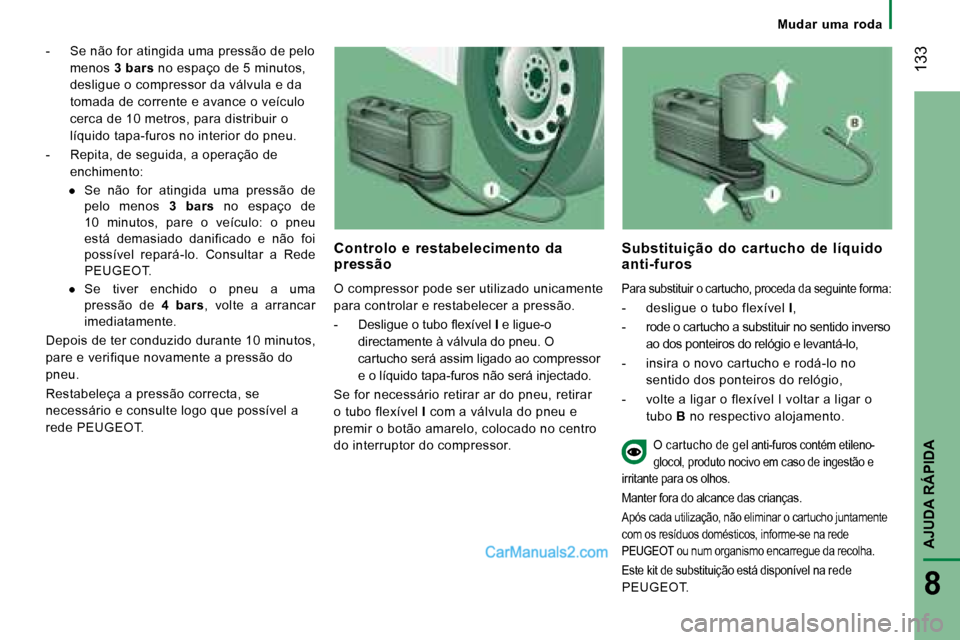

133
AJUDA RÁPIDA
8
Mudar uma roda
- Se não for atingida uma pressão de pelo
menos 3 bars no espaço de 5 minutos,
desligue o compressor da válvula e da
tomada de corrente e avance o veículo
cerca de 10 metros, para distribuir o
líquido tapa-furos no interior do pneu.
- Repita, de seguida, a operação de enchimento:

A
B
C
D
E

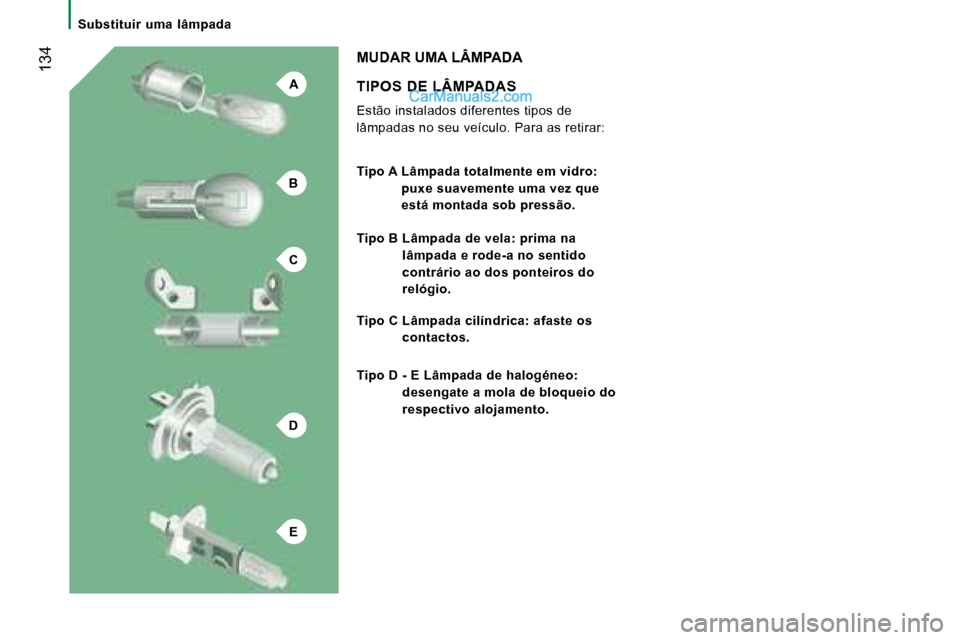

134
Substituir uma lâmpada
TIPOS DE LÂMPADAS
Estão instalados diferentes tipos de
lâmpadas no seu veículo. Para as retirar:
MUDAR UMA LÂMPADA
Tipo A Lâmpada totalmente em vidro: puxe suavemente uma vez que
está montada sob pressão.
Tipo B Lâmpada de vela: prima na lâmpada e rode-a no sentido
contrário ao dos ponteiros do
relógio.
Tipo C Lâmpada cilíndrica: afaste os contactos.
Tipo D - E Lâmpada de halogéneo: desengate a mola de bloqueio do
respectivo alojamento.

4
2
1
3

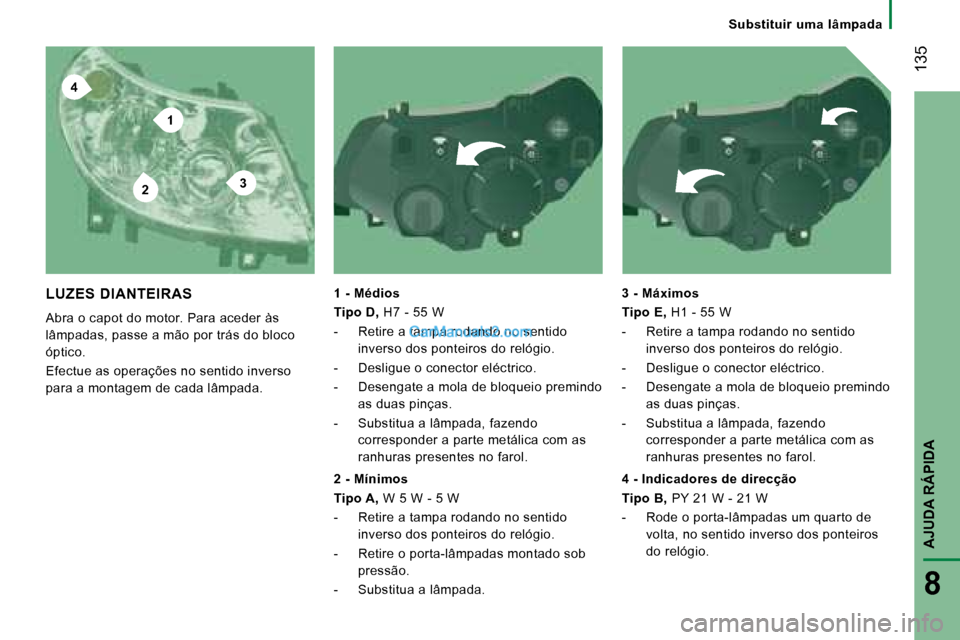

135
AJUDA RÁPIDA
8
Substituir uma lâmpada
LUZES DIANTEIRAS
Abra o capot do motor. Para aceder às
lâmpadas, passe a mão por trás do bloco
óptico.
Efectue as operações no sentido inverso
para a montagem de cada lâmpada. 1 - Médios
Tipo D,
H7 - 55 W
- Retire a tampa rodando no sentido inverso dos ponteiros do relógio.
- Desligue o conector eléctrico.
- Desengate a mola de bloqueio premindo as duas pinças.
- Substitua a lâmpada, fazendo corresponder a parte metálica com as
ranhuras presentes no farol. 3 - Máximos
Tipo E,
H1 - 55 W
- Retire a tampa rodando no sentido inverso dos ponteiros do relógio.
- Desligue o conector eléctrico.
- Desengate a mola de bloqueio premindo as duas pinças.
- Substitua a lâmpada, fazendo corresponder a parte metálica com as
ranhuras presentes no farol.
2 - Mínimos
Tipo A, W 5 W - 5 W
- Retire a tampa rodando no sentido inverso dos ponteiros do relógio.
- Retire o porta-lâmpadas montado sob pressão.
- Substitua a lâmpada. 4 - Indicadores de direcção
Tipo B,
PY 21 W - 21 W
- Rode o porta-lâmpadas um quarto de volta, no sentido inverso dos ponteiros
do relógio.

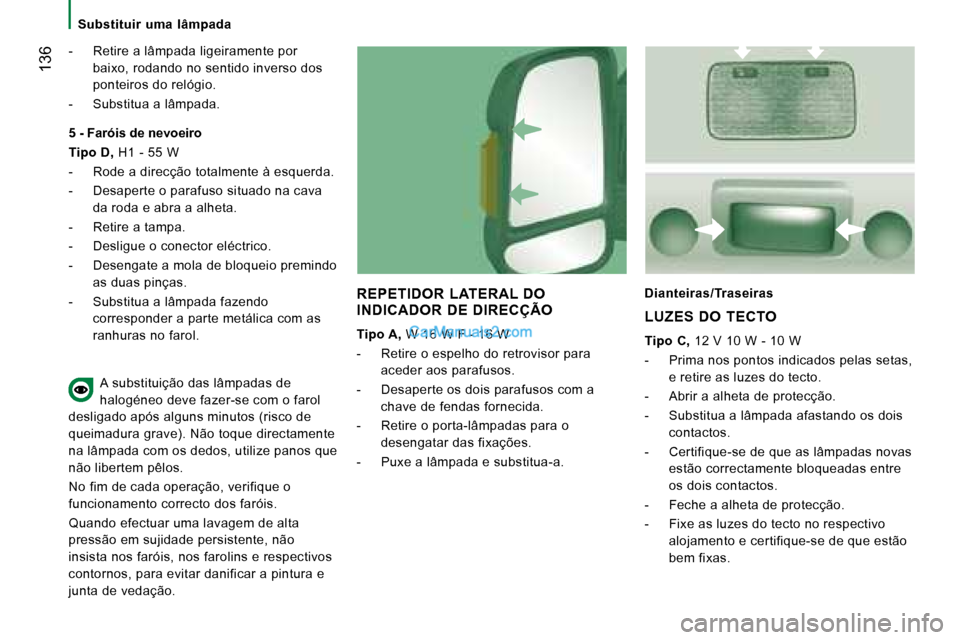

136
Substituir uma lâmpada
- Retire a lâmpada ligeiramente por baixo, rodando no sentido inverso dos
ponteiros do relógio.
- Substitua a lâmpada.
REPETIDOR LATERAL DO
INDICADOR DE DIRECÇÃO
Tipo A, W 16 W F - 16 W
- Retire o espelho do retrovisor para aceder aos parafusos.
- Desaperte os dois parafusos com a chave de fendas fornecida.
- Retire o porta-lâmpadas para o desengatar das fixações.
- Puxe a lâmpada e substitua-a. Dianteiras/Traseiras
5 - Faróis de nevoeiro
Tipo D,
H1 - 55 W
- Rode a direcção totalmente à esquerda.
- Desaperte o parafuso situado na cava da roda e abra a alheta.
- Retire a tampa.
- Desligue o conector eléctrico.
- Desengate a mola de bloqueio premindo as duas pinças.
- Substitua a lâmpada fazendo corresponder a parte metálica com as
ranhuras no farol.
A substituição das lâmpadas de
halogéneo deve fazer-se com o farol
desligado após alguns minutos (risco de
queimadura grave). Não toque directamente
na lâmpada com os dedos, utilize panos que
não libertem pêlos.
No fim de cada operação, verifique o
funcionamento correcto dos faróis.
Quando efectuar uma lavagem de alta
pressão em sujidade persistente, não
insista nos faróis, nos farolins e respectivos
contornos, para evitar danificar a pintura e
junta de vedação. LUZES DO TECTO
Tipo C,
12 V 10 W - 10 W
- Prima nos pontos indicados pelas setas, e retire as luzes do tecto.
- Abrir a alheta de protecção.
- Substitua a lâmpada afastando os dois contactos.
- Certifique-se de que as lâmpadas novas estão correctamente bloqueadas entre
os dois contactos.
- Feche a alheta de protecção.
- Fixe as luzes do tecto no respectivo alojamento e certifique-se de que estão
bem fixas.

1
2
3
4

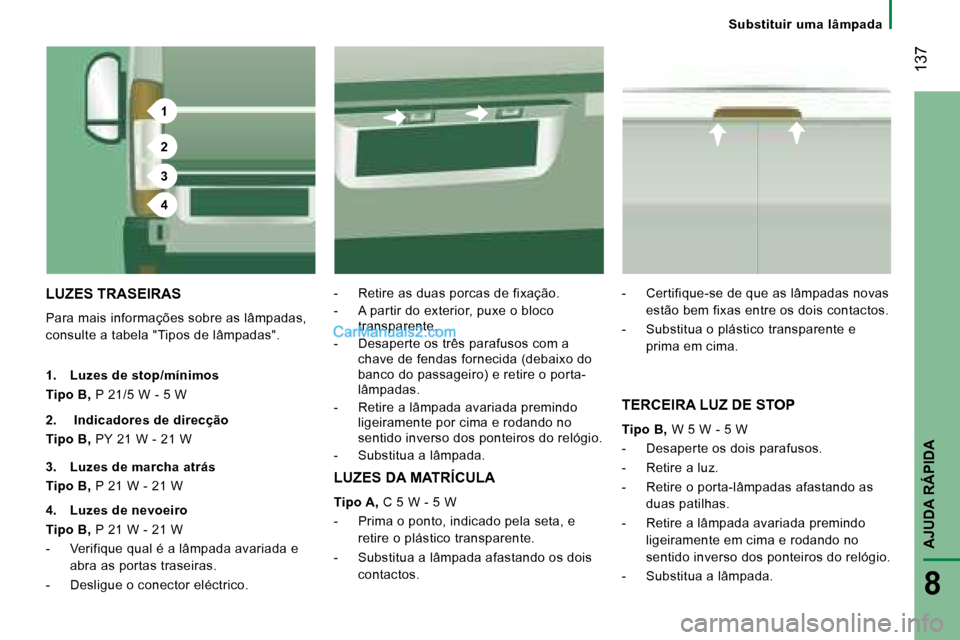

137
AJUDA RÁPIDA
8
Substituir uma lâmpada
LUZES TRASEIRAS
Para mais informações sobre as lâmpadas,
consulte a tabela "Tipos de lâmpadas". - Retire as duas porcas de fixação.
- A partir do exterior, puxe o bloco
transparente.
- Desaperte os três parafusos com a chave de fendas fornecida (debaixo do
banco do passageiro) e retire o porta-
lâmpadas.
- Retire a lâmpada avariada premindo ligeiramente por cima e rodando no
sentido inverso dos ponteiros do relógio.
- Substitua a lâmpada.
1.
Luzes de stop/mínimos
Tipo B, P 21/5 W - 5 W
TERCEIRA LUZ DE STOP
Tipo B, W 5 W - 5 W
- Desaperte os dois parafusos.
- Retire a luz.
- Retire o porta-lâmpadas afastando as duas patilhas.
- Retire a lâmpada avariada premindo ligeiramente em cima e rodando no
sentido inverso dos ponteiros do relógio.
- Substitua a lâmpada.
2.
Indicadores de direcção
Tipo B, PY 21 W - 21 W
3. Luzes de marcha atrás
Tipo B, P 21 W - 21 W
4. Luzes de nevoeiro
Tipo B, P 21 W - 21 W
- Verifique qual é a lâmpada avariada e abra as portas traseiras.
- Desligue o conector eléctrico.
LUZES DA MATRÍCULA
Tipo A, C 5 W - 5 W
- Prima o ponto, indicado pela seta, e retire o plástico transparente.
- Substitua a lâmpada afastando os dois contactos. - Certifique-se de que as lâmpadas novas
estão bem fixas entre os dois contactos.
- Substitua o plástico transparente e prima em cima.

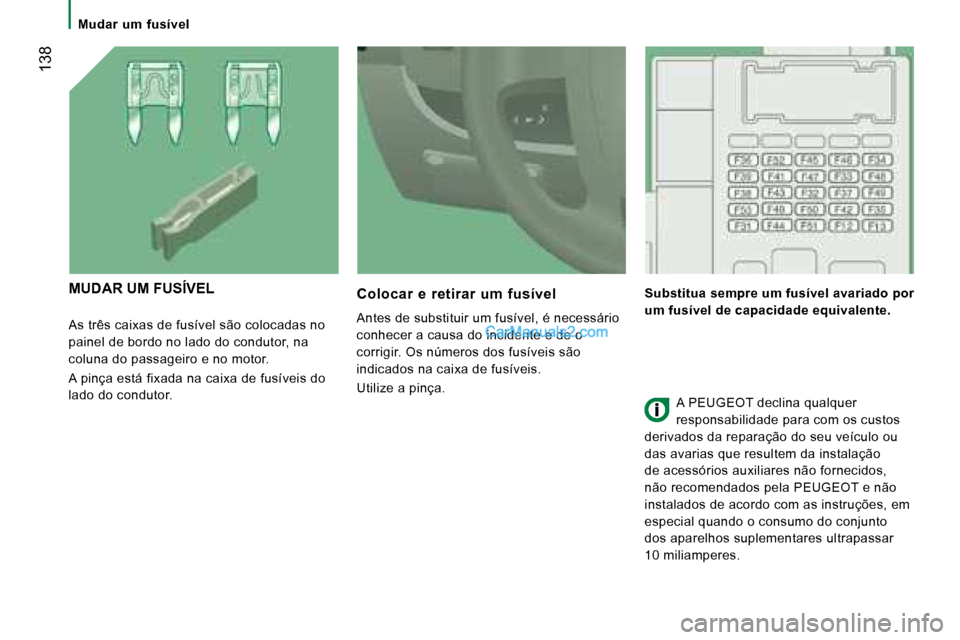

138
Mudar um fusível
As três caixas de fusível são colocadas no
painel de bordo no lado do condutor, na
coluna do passageiro e no motor.
A pinça está fixada na caixa de fusíveis do
lado do condutor.Colocar e retirar um fusível
Antes de substituir um fusível, é necessário
conhecer a causa do incidente e de o
corrigir. Os números dos fusíveis são
indicados na caixa de fusíveis.
Utilize a pinça.
Substitua sempre um fusível avariado por
um fusível de capacidade equivalente.
MUDAR UM FUSÍVEL
A PEUGEOT declina qualquer
responsabilidade para com os custos
derivados da reparação do seu veículo ou
das avarias que resultem da instalação
de acessórios auxiliares não fornecidos,
não recomendados pela PEUGEOT e não
instalados de acordo com as instruções, em
especial quando o consumo do conjunto
dos aparelhos suplementares ultrapassar
10 miliamperes.

139
AJUDA RÁPIDA
8
Mudar um fusível
FUSÍVEIS NO PAINEL DE BORDO NO LADO DO CONDUTOR
- Retire os parafusos e incline a caixa para aceder aos fusíveis.
Fusíveis A (amperes) Afectação
12 7,5 Médio direito
13 7,5 Médio esquerdo - Corrector dos faróis
31 7,5 Alimentação relé
32 10 Iluminação interior minibus - Emergência
33 15 Tomada 12 V traseira
34 - Não utilizado
35 7,5 Luz de marcha atrás - Sonda de presença de água no gasóleo
36 20 Caixa de trancamento/destrancamento das portas
37 10 Contactor das luzes de travagem - Terceira luz do s top - Quadrante
38 10 Relés interiores
39 10 Auto-rádio - Tomada de diagnóstico - Sirene de alar
me - Comandos de aquecimento adicionais
programável - Comandos do ar condicionado - Crono-t acógrafo
40 15 Desembaciamento: óculo traseiro (esquerda), retrovi sor (condutor)
41 15 Desembaciamento: óculo traseiro (direita), retrovis or (passageiro)
42 7,5 Computador e sensor do ABS - Sensor do ESP - Contac tor luzes de travagem
43 30 Motor limpa-vidros dianteiro
44 20 Isqueiro - Tomada 12 V dianteira
45 7,5 Comandos do elevador de vidros e retrovisores (lado condutor) - Elevador dos vidros do passageiro
46 - Não utilizado
47 20 Motor do elevador de vidros do condutor
48 20 Motor do elevador de vidros do passageiro
49 7,5 Sensor de chuva/luminosidade - Auto-rádio - Motor d
o elevador de vidros do condutor - Alarme -
Comandos posto de condução
50 7,5 Caixa dos airbags e pré-tensores
51 7,5 Direcção assistida - Crono-tacógrafo - Regulador de velocidade - Comandos do ar condicionado
52 7,5 Relé do habitáculo
53 7,5 Quadrante - Luzes de nevoeiro traseiras
