2008 Peugeot Boxer Manual do proprietário (in Portuguese)

116

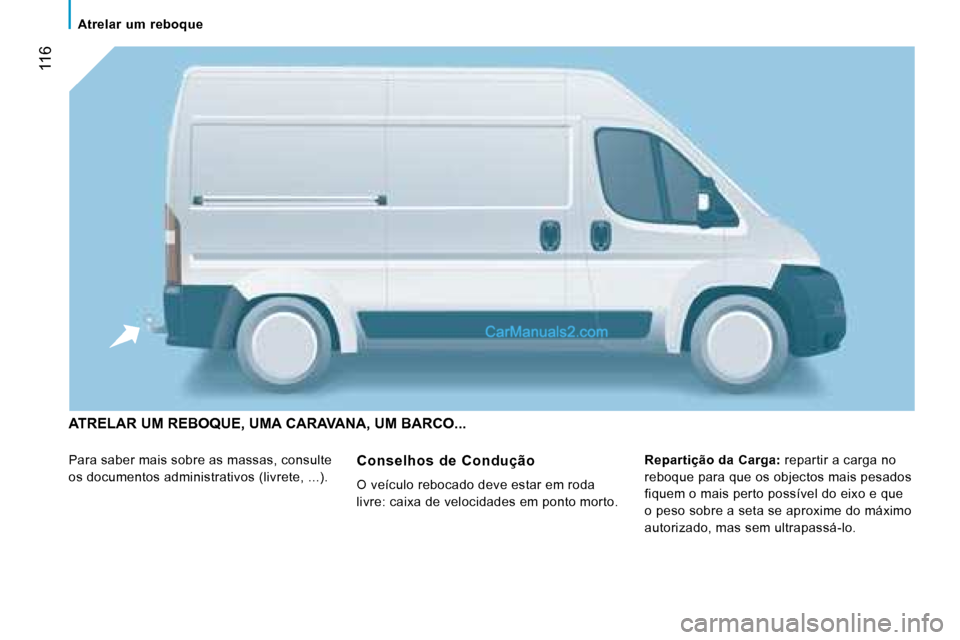

ATRELAR UM REBOQUE, UMA CARAVANA, UM BARCO...
Para saber mais sobre as massas, consulte
os documentos administrativos (livrete, ...). Repartição da Carga:
repartir a carga no
reboque para que os objectos mais pesados
fiquem o mais perto possível do eixo e que
o peso sobre a seta se aproxime do máximo
autorizado, mas sem ultrapassá-lo.
Conselhos de Condução
O veículo rebocado deve estar em roda
livre: caixa de velocidades em ponto morto.
Atrelar um reboque

117
6
ACESSÓRIOS

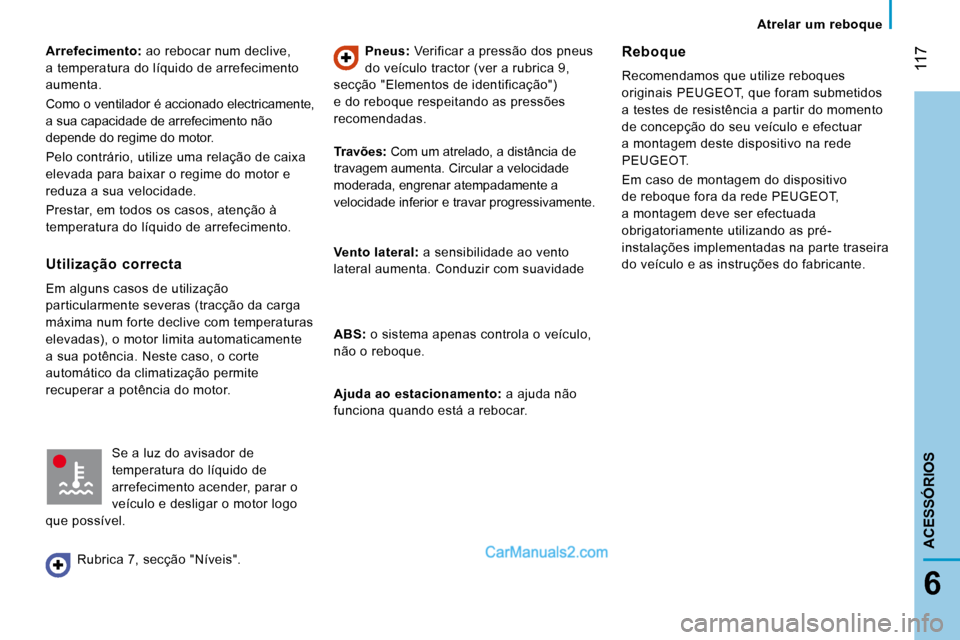

Arrefecimento: ao rebocar num declive,
a temperatura do líquido de arrefecimento
aumenta.
Como o ventilador é accionado electricamente,
a sua capacidade de arrefecimento não
depende do regime do motor.
Pelo contrário, utilize uma relação de caixa
elevada para baixar o regime do motor e
reduza a sua velocidade.
Prestar, em todos os casos, atenção à
temperatura do líquido de arrefecimento. Pneus:
Verificar a pressão dos pneus
do veículo tractor (ver a rubrica 9,
secção "Elementos de identificação")
e do reboque respeitando as pressões
recomendadas. Reboque
Recomendamos que utilize reboques
originais PEUGEOT, que foram submetidos
a testes de resistência a partir do momento
de concepção do seu veículo e efectuar
a montagem deste dispositivo na rede
PEUGEOT.
Em caso de montagem do dispositivo
de reboque fora da rede PEUGEOT,
a montagem deve ser efectuada
obrigatoriamente utilizando as pré-
instalações implementadas na parte traseira
do veículo e as instruções do fabricante.
Utilização correcta
Em alguns casos de utilização
particularmente severas (tracção da carga
máxima num forte declive com temperaturas
elevadas), o motor limita automaticamente
a sua potência. Neste caso, o corte
automático da climatização permite
recuperar a potência do motor.
Se a luz do avisador de
temperatura do líquido de
arrefecimento acender, parar o
veículo e desligar o motor logo
que possível.
Rubrica 7, secção "Níveis". Travões:
Com um atrelado, a distância de
travagem aumenta. Circular a velocidade
moderada, engrenar atempadamente a
velocidade inferior e travar progressivamente.
Vento lateral: a sensibilidade ao vento
lateral aumenta. Conduzir com suavidade
ABS: o sistema apenas controla o veículo,
não o reboque.
Ajuda ao estacionamento: a ajuda não
funciona quando está a rebocar. Atrelar um reboque

118
Equipamentos

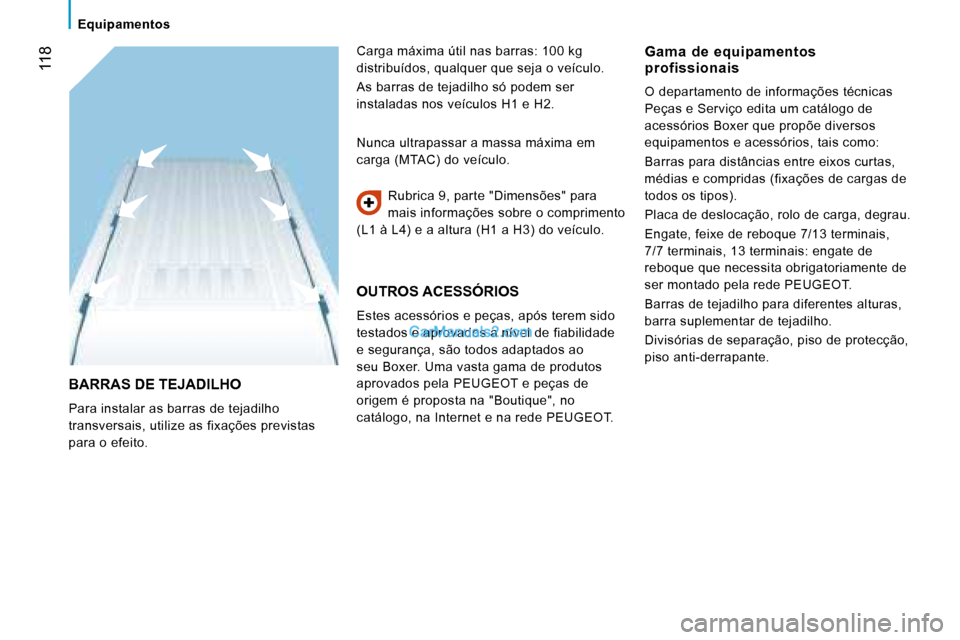

BARRAS DE TEJADILHO
Para instalar as barras de tejadilho
transversais, utilize as fixações previstas
para o efeito.Rubrica 9, parte "Dimensões" para
mais informações sobre o comprimento
(L1 à L4) e a altura (H1 a H3) do veículo.
Nunca ultrapassar a massa máxima em
carga (MTAC) do veículo.
OUTROS ACESSÓRIOS
Estes acessórios e peças, após terem sido
testados e aprovados a nível de fiabilidade
e segurança, são todos adaptados ao
seu Boxer. Uma vasta gama de produtos
aprovados pela PEUGEOT e peças de
origem é proposta na "Boutique", no
catálogo, na Internet e na rede PEUGEOT. Gama de equipamentos
profissionais
Carga máxima útil nas barras: 100 kg
distribuídos, qualquer que seja o veículo.
As barras de tejadilho só podem ser
instaladas nos veículos H1 e H2.
O departamento de informações técnicas
Peças e Serviço edita um catálogo de
acessórios Boxer que propõe diversos
equipamentos e acessórios, tais como:
Barras para distâncias entre eixos curtas,
médias e compridas (fixações de cargas de
todos os tipos).
Placa de deslocação, rolo de carga, degrau.
Engate, feixe de reboque 7/13 terminais,
7/7 terminais, 13 terminais: engate de
reboque que necessita obrigatoriamente de
ser montado pela rede PEUGEOT.
Barras de tejadilho para diferentes alturas,
barra suplementar de tejadilho.
Divisórias de separação, piso de protecção,
piso anti-derrapante.

118
Equipamentos
BARRAS DE TEJADILHO
Para instalar as barras de tejadilho
transversais, utilize as fixações previstas
para o efeito.Rubrica 9, parte "Dimensões" para
mais informações sobre o comprimento
(L1 à L4) e a altura (H1 a H3) do veículo.
Nunca ultrapassar a massa máxima em
carga (MTAC) do veículo.
OUTROS ACESSÓRIOS
Estes acessórios e peças, após terem sido
testados e aprovados a nível de fiabilidade
e segurança, são todos adaptados ao
seu Boxer. Uma vasta gama de produtos
aprovados pela PEUGEOT e peças de
origem é proposta na "Boutique", no
catálogo, na Internet e na rede PEUGEOT. Gama de equipamentos
profissionais
Carga máxima útil nas barras: 100 kg
distribuídos, qualquer que seja o veículo.
As barras de tejadilho só podem ser
instaladas nos veículos H1 e H2.
O departamento de informações técnicas
Peças e Serviço edita um catálogo de
acessórios Boxer que propõe diversos
equipamentos e acessórios, tais como:
Barras para distâncias entre eixos curtas,
médias e compridas (fixações de cargas de
todos os tipos).
Placa de deslocação, rolo de carga, degrau.
Engate, feixe de reboque 7/13 terminais,
7/7 terminais, 13 terminais: engate de
reboque que necessita obrigatoriamente de
ser montado pela rede PEUGEOT.
Barras de tejadilho para diferentes alturas,
barra suplementar de tejadilho.
Divisórias de separação, piso de protecção,
piso anti-derrapante.

119
6
ACESSÓRIOS
Boutique
Está igualmente disponível outra gama na
Boutique PEUGEOT, estruturada em torno
de 5 famílias:
"Protecção": alarme anti-roubo,
gravação dos vidros, estojo de
primeiros-socorros, colete relector,
ajuda ao estacionamento em marcha
atrás, triângulo de pré-sinalização, ...
"Conforto": revestimentos dos
bancos compatíveis com airbags
laterais para o banco dianteiro,
tapetes em borracha e alcatiffa,
correntes para neve
Para evitar qualquer incómodo nos pedais:
- posicione correctamente os tapetes,
- nunca sobreponha vários tapetes. "Áudio":
auto-rádios, kit mãos-
livres, altifalantes, navegação, ...
"Design": embelezadores, pára-
lamas dianteiros e traseiros,
plataforma de madeira, delectores, ...
Instalação de emissores de
radiocomunicação
Antes de qualquer instalação de emissores
de radiocomunicação em pós-equipamento,
com antena exterior no seu veículo,
recomendamos que entre em contacto com
um representante da marca PEUGEOT.
A rede PEUGEOT comunicará as
características dos emissores (banda de
frequência, potência de saída máxima,
posição da antena, condições específicas
de instalação) que podem ser montados,
em conformidade com a Directiva de
Compatibilidade Elecromagnética Automóvel
(2004/104/CE). "Tecnic":
líquido lava-
vidros, produtos de limpeza e
manutenção interior e exterior,
lâmpadas de reposição, ...
A instalação de um equipamento ou
acessório eléctrico não aprovado pela
PEUGEOT, pode provocar uma avaria do
sistema electrónico do seu veículo.
Tenha isto em consideração e
recomendamos que contacte um
representante da marca, para que lhe seja
apresentada a gama de equipamentos ou
acessórios aprovados.
Consoante os países de comercialização,
os coletes reflectores, os triângulos de pré-
sinalização e as lâmpadas de reposição são
obrigatórias a bordo do veículo. Equipamentos

120

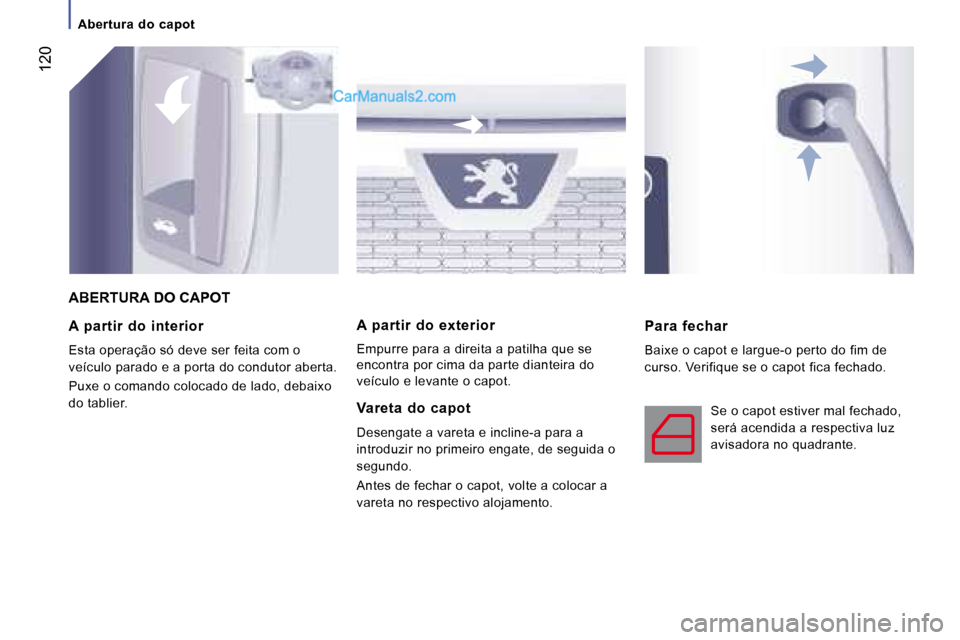

A partir do interior
Esta operação só deve ser feita com o
veículo parado e a porta do condutor aberta.
Puxe o comando colocado de lado, debaixo
do tablier.A partir do exterior
Empurre para a direita a patilha que se
encontra por cima da parte dianteira do
veículo e levante o capot.
Para fechar
Baixe o capot e largue-o perto do fim de
curso. Verifique se o capot fica fechado.
ABERTURA DO CAPOT
Vareta do capot
Desengate a vareta e incline-a para a
introduzir no primeiro engate, de seguida o
segundo.
Antes de fechar o capot, volte a colocar a
vareta no respectivo alojamento. Se o capot estiver mal fechado,
será acendida a respectiva luz
avisadora no quadrante.
Abertura do capot

1
23
4
56a7a
8
6c7b
7c
6b
+
-
121
7
VERIFICAÇÕES

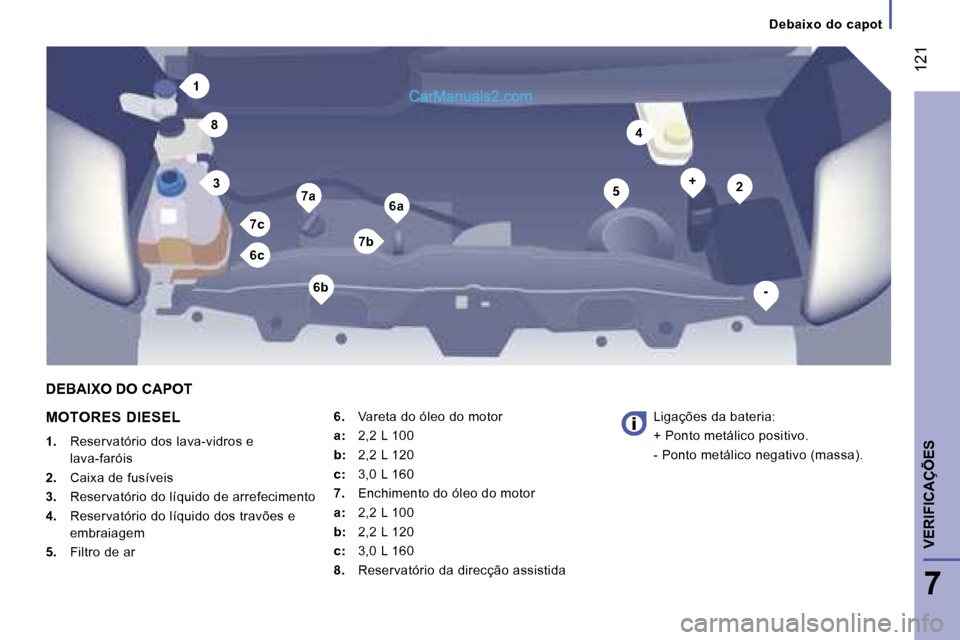

Debaixo do capot
MOTORES DIESEL
1. Reservatório dos lava-vidros e
lava-faróis
2. Caixa de fusíveis
3. Reservatório do líquido de arrefecimento
4. Reservatório do líquido dos travões e
embraiagem
5. Filtro de ar 6.
Vareta do óleo do motor
a: 2,2 L 100
b: 2,2 L 120
c: 3,0 L 160
7. Enchimento do óleo do motor
a: 2,2 L 100
b: 2,2 L 120
c: 3,0 L 160
8. Reservatório da direcção assistida Ligações da bateria:
+ Ponto metálico positivo.
- Ponto metálico negativo (massa).
DEBAIXO DO CAPOT

BA
122
Níveis

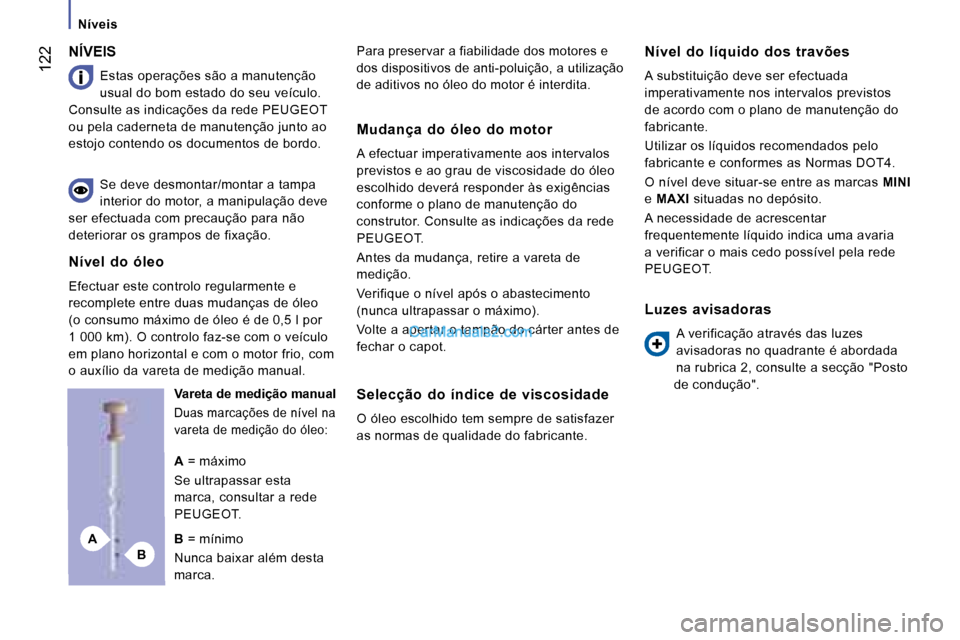

NÍVEIS
Estas operações são a manutenção
usual do bom estado do seu veículo.
Consulte as indicações da rede PEUGEOT
ou pela caderneta de manutenção junto ao
estojo contendo os documentos de bordo.
Para preservar a fiabilidade dos motores e
dos dispositivos de anti-poluição, a utilização
de aditivos no óleo do motor é interdita. Nível do líquido dos travões
A substituição deve ser efectuada
imperativamente nos intervalos previstos
de acordo com o plano de manutenção do
fabricante.
Utilizar os líquidos recomendados pelo
fabricante e conformes as Normas DOT4.
O nível deve situar-se entre as marcas MINI
e MAXI situadas no depósito.
A necessidade de acrescentar
frequentemente líquido indica uma avaria
a verificar o mais cedo possível pela rede
PEUGEOT.
Se deve desmontar/montar a tampa
interior do motor, a manipulação deve
ser efectuada com precaução para não
deteriorar os grampos de fixação.
Vareta de medição manual
Duas marcações de nível na
vareta de medição do óleo:
Mudança do óleo do motor
A efectuar imperativamente aos intervalos
previstos e ao grau de viscosidade do óleo
escolhido deverá responder às exigências
conforme o plano de manutenção do
construtor. Consulte as indicações da rede
PEUGEOT.
Antes da mudança, retire a vareta de
medição.
Verifique o nível após o abastecimento
(nunca ultrapassar o máximo).
Volte a apertar o tampão do cárter antes de
fechar o capot.
Selecção do índice de viscosidade
O óleo escolhido tem sempre de satisfazer
as normas de qualidade do fabricante. Luzes avisadoras
A verificação através das luzes
avisadoras no quadrante é abordada
na rubrica 2, consulte a secção "Posto
de condução".
A = máximo
Se ultrapassar esta
marca, consultar a rede
PEUGEOT.
B = mínimo
Nunca baixar além desta
marca.
Nível do óleo
Efectuar este controlo regularmente e
recomplete entre duas mudanças de óleo
(o consumo máximo de óleo é de 0,5 l por
1 000 km). O controlo faz-se com o veículo
em plano horizontal e com o motor frio, com
o auxílio da vareta de medição manual.
