2008 PEUGEOT 207 Betriebsanleitungen (in German)

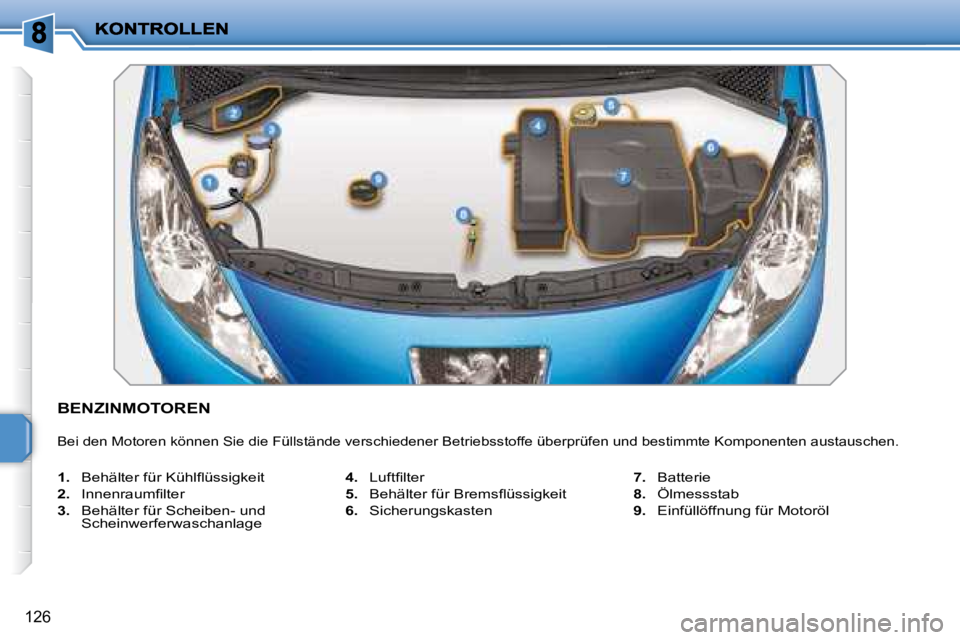

126
BENZINMOTOREN
Bei den Motoren können Sie die Füllstände verschiedener Betriebsstoffe überprüfen und bestimmte Komponenten austauschen.

1. Behälter für Kühlfl üssigkeit

2. Innenraumfi lter

3. Behälter für Scheiben- und
Scheinwerferwaschanlage
4. Luftfi lter

5. Behälter für Bremsfl üssigkeit

6. Sicherungskasten
7. Batterie

8. Ölmessstab

9. Einfüllöffnung für Motoröl

127
DIESELMOTOREN
Bei den Motoren können Sie die Füllstände verschiedener Betriebsstoffe überprüfen, bestimmte Komponenten austauschen
und die Kraftstoffanlage entlüften.

1. Behälter für Kühlfl üssigkeit.

2. Innenraumfi lter.

3. Behälter für Scheiben- und
Scheinwerferwaschanlage.
4. Entlüftungspumpe.

5. Behälter für Bremsfl üssigkeit.

6. Sicherungskasten.
7. Batterie.

8. Ölmessstab.

9. Einfüllöffnung für Motoröl.
10. Luftfi lter.

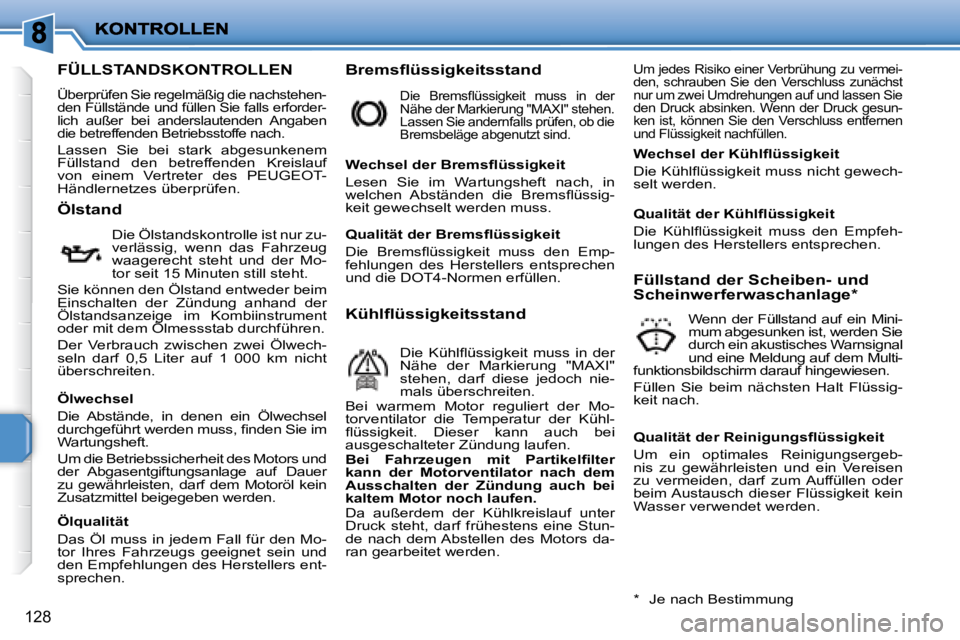

128
FÜLLSTANDSKONTROLLEN
Überprüfen Sie regelmäßig die nachstehen-
den Füllstände und füllen Sie falls erforder-
lich außer bei anderslautenden Angaben
die betreffenden Betriebsstoffe nach.
Lassen Sie bei stark abgesunkenem
Füllstand den betreffenden Kreislauf
von einem Vertreter des PEUGEOT -
Händlernetzes überprüfen. Bremsflüssigkeitsstand
Um jedes Risiko einer Verbrühung zu vermei-
den, schrauben Sie den Verschluss zunächst
nur um zwei Umdrehungen auf und lassen Sie
den Druck absinken. Wenn der Druck gesun-
ken ist, können Sie den Verschluss entfernen
und Flüssigkeit nachfüllen.
Ölstand
Die Ölstandskontrolle ist nur zu-
verlässig, wenn das Fahrzeug
waagerecht steht und der Mo-
tor seit 15 Minuten still steht.
Sie können den Ölstand entweder beim
Einschalten der Zündung anhand der
Ölstandsanzeige im Kombiinstrument
oder mit dem Ölmessstab durchführen.
Der Verbrauch zwischen zwei Ölwech-
seln darf 0,5 Liter auf 1 000 km nicht
überschreiten.
Die Bremsfl üssigkeit muss in der
Nähe der Markierung "MAXI" stehen.
Lassen Sie andernfalls prüfen, ob die
Bremsbeläge abgenutzt sind.
Wechsel der Bremsfl üssigkeit
Lesen Sie im Wartungsheft nach, in
welchen Abständen die Bremsfl üssig-
keit gewechselt werden muss.
Kühlflüssigkeitsstand
Die Kühlfl üssigkeit muss in der
Nähe der Markierung "MAXI"
stehen, darf diese jedoch nie-
mals überschreiten.
Bei warmem Motor reguliert der Mo-
torventilator die Temperatur der Kühl-
fl üssigkeit. Dieser kann auch bei
ausgeschalteter Zündung laufen.

Bei Fahrzeugen mit Partikelfi lter
kann der Motorventilator nach dem
Ausschalten der Zündung auch bei
kaltem Motor noch laufen.
Da außerdem der Kühlkreislauf unter
Druck steht, darf frühestens eine Stun-
de nach dem Abstellen des Motors da-
ran gearbeitet werden. Füllstand der Scheiben- und
Scheinwerferwaschanlage *
Wenn der Füllstand auf ein Mini-
mum abgesunken ist, werden Sie
durch ein akustisches Warnsignal
und eine Meldung auf dem Multi-
funktionsbildschirm darauf hingewiesen.
Füllen Sie beim nächsten Halt Flüssig-
keit nach.
* Je nach Bestimmung
Ölwechsel
Die Abstände, in denen ein Ölwechsel
durchgeführt werden muss, fi nden Sie im
Wartungsheft.
Um die Betriebssicherheit des Motors und
der Abgasentgiftungsanlage auf Dauer
zu gewährleisten, darf dem Motoröl kein
Zusatzmittel beigegeben werden.
Ölqualität
Das Öl muss in jedem Fall für den Mo-
tor Ihres Fahrzeugs geeignet sein und
den Empfehlungen des Herstellers ent-
sprechen. Qualität der Bremsfl üssigkeit
Die Bremsfl üssigkeit muss den Emp-
fehlungen des Herstellers entsprechen
und die DOT4-Normen erfüllen.
Wechsel der Kühlfl üssigkeit
Die Kühlfl üssigkeit muss nicht gewech-
selt werden.
Qualität der Kühlfl üssigkeit
Die Kühlfl üssigkeit muss den Empfeh-
lungen des Herstellers entsprechen.
Qualität der Reinigungsfl üssigkeit
Um ein optimales Reinigungsergeb-
nis zu gewährleisten und ein Vereisen
zu vermeiden, darf zum Auffüllen oder
beim Austausch dieser Flüssigkeit kein
Wasser verwendet werden.

!
i

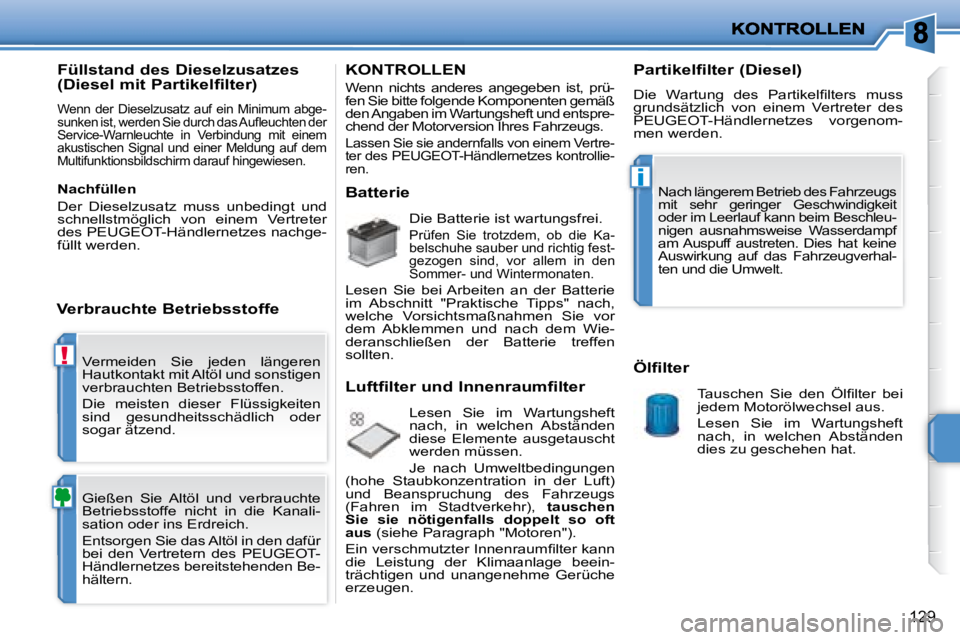

129
Vermeiden Sie jeden längeren
Hautkontakt mit Altöl und sonstigen
verbrauchten Betriebsstoffen.
Die meisten dieser Flüssigkeiten
sind gesundheitsschädlich oder
sogar ätzend.
Gießen Sie Altöl und verbrauchte
Betriebsstoffe nicht in die Kanali-
sation oder ins Erdreich.
Entsorgen Sie das Altöl in den dafür
bei den Vertretern des PEUGEOT -
Händlernetzes bereitstehenden Be-
hältern.
Füllstand des Dieselzusatzes
(Diesel mit Partikelfilter)

Wenn der Dieselzusatz auf ein Minimum abge-
sunken ist, werden Sie durch das Aufl euchten der
Service-Warnleuchte in Verbindung mit einem
akustischen Signal und einer Meldung auf dem
Multifunktionsbildschirm darauf hingewiesen.
Verbrauchte Betriebsstoffe
KONTROLLEN
Wenn nichts anderes angegeben ist, prü-
fen Sie bitte folgende Komponenten gemäß
den Angaben im Wartungsheft und entspre-
chend der Motorversion Ihres Fahrzeugs.

Lassen Sie sie andernfalls von einem Vertre-
ter des PEUGEOT -Händlernetzes kontrollie-
ren.
Batterie
Die Batterie ist wartungsfrei.
Prüfen Sie trotzdem, ob die Ka-
belschuhe sauber und richtig fest-
gezogen sind, vor allem in den
Sommer- und Wintermonaten.
Lesen Sie bei Arbeiten an der Batterie
im Abschnitt "Praktische Tipps" nach,
welche Vorsichtsmaßnahmen Sie vor
dem Abklemmen und nach dem Wie-
deranschließen der Batterie treffen
sollten.
Luftfilter und Innenraumfilter Lesen Sie im Wartungsheft
nach, in welchen Abständen
diese Elemente ausgetauscht
werden müssen.
Je nach Umweltbedingungen
(hohe Staubkonzentration in der Luft)
und Beanspruchung des Fahrzeugs
(Fahren im Stadtverkehr), tauschen
Sie sie nötigenfalls doppelt so oft
aus (siehe Paragraph "Motoren").
Ein verschmutzter Innenraumfi lter kann
die Leistung der Klimaanlage beein-
trächtigen und unangenehme Gerüche
erzeugen. Partikelfilter (Diesel)
Die Wartung des Partikelfi lters muss
grundsätzlich von einem Vertreter des
PEUGEOT -Händlernetzes vorgenom-
men werden.
Ölfilter
Tauschen Sie den Ölfi lter bei
jedem Motorölwechsel aus.
Lesen Sie im Wartungsheft
nach, in welchen Abständen
dies zu geschehen hat.
Nach längerem Betrieb des Fahrzeugs
mit sehr geringer Geschwindigkeit
oder im Leerlauf kann beim Beschleu-
nigen ausnahmsweise Wasserdampf
am Auspuff austreten. Dies hat keine
Auswirkung auf das Fahrzeugverhal-
ten und die Umwelt. Nachfüllen
Der Dieselzusatz muss unbedingt und
schnellstmöglich von einem Vertreter
des PEUGEOT -Händlernetzes nachge-
füllt werden.

!
i
129
Vermeiden Sie jeden längeren
Hautkontakt mit Altöl und sonstigen
verbrauchten Betriebsstoffen.
Die meisten dieser Flüssigkeiten
sind gesundheitsschädlich oder
sogar ätzend.
Gießen Sie Altöl und verbrauchte
Betriebsstoffe nicht in die Kanali-
sation oder ins Erdreich.
Entsorgen Sie das Altöl in den dafür
bei den Vertretern des PEUGEOT -
Händlernetzes bereitstehenden Be-
hältern.
Füllstand des Dieselzusatzes
(Diesel mit Partikelfilter)

Wenn der Dieselzusatz auf ein Minimum abge-
sunken ist, werden Sie durch das Aufl euchten der
Service-Warnleuchte in Verbindung mit einem
akustischen Signal und einer Meldung auf dem
Multifunktionsbildschirm darauf hingewiesen.
Verbrauchte Betriebsstoffe
KONTROLLEN
Wenn nichts anderes angegeben ist, prü-
fen Sie bitte folgende Komponenten gemäß
den Angaben im Wartungsheft und entspre-
chend der Motorversion Ihres Fahrzeugs.

Lassen Sie sie andernfalls von einem Vertre-
ter des PEUGEOT -Händlernetzes kontrollie-
ren.
Batterie
Die Batterie ist wartungsfrei.
Prüfen Sie trotzdem, ob die Ka-
belschuhe sauber und richtig fest-
gezogen sind, vor allem in den
Sommer- und Wintermonaten.
Lesen Sie bei Arbeiten an der Batterie
im Abschnitt "Praktische Tipps" nach,
welche Vorsichtsmaßnahmen Sie vor
dem Abklemmen und nach dem Wie-
deranschließen der Batterie treffen
sollten.
Luftfilter und Innenraumfilter Lesen Sie im Wartungsheft
nach, in welchen Abständen
diese Elemente ausgetauscht
werden müssen.
Je nach Umweltbedingungen
(hohe Staubkonzentration in der Luft)
und Beanspruchung des Fahrzeugs
(Fahren im Stadtverkehr), tauschen
Sie sie nötigenfalls doppelt so oft
aus (siehe Paragraph "Motoren").
Ein verschmutzter Innenraumfi lter kann
die Leistung der Klimaanlage beein-
trächtigen und unangenehme Gerüche
erzeugen. Partikelfilter (Diesel)
Die Wartung des Partikelfi lters muss
grundsätzlich von einem Vertreter des
PEUGEOT -Händlernetzes vorgenom-
men werden.
Ölfilter
Tauschen Sie den Ölfi lter bei
jedem Motorölwechsel aus.
Lesen Sie im Wartungsheft
nach, in welchen Abständen
dies zu geschehen hat.
Nach längerem Betrieb des Fahrzeugs
mit sehr geringer Geschwindigkeit
oder im Leerlauf kann beim Beschleu-
nigen ausnahmsweise Wasserdampf
am Auspuff austreten. Dies hat keine
Auswirkung auf das Fahrzeugverhal-
ten und die Umwelt. Nachfüllen
Der Dieselzusatz muss unbedingt und
schnellstmöglich von einem Vertreter
des PEUGEOT -Händlernetzes nachge-
füllt werden.

!

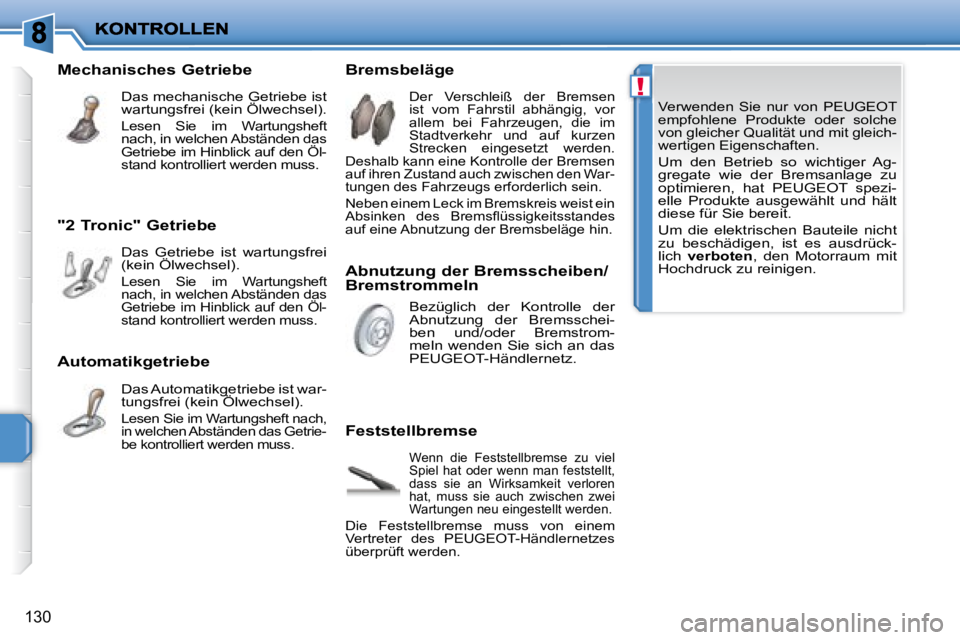

130
Verwenden Sie nur von PEUGEOT
empfohlene Produkte oder solche
von gleicher Qualität und mit gleich-
wertigen Eigenschaften.
Um den Betrieb so wichtiger Ag-
gregate wie der Bremsanlage zu
optimieren, hat PEUGEOT spezi-
elle Produkte ausgewählt und hält
diese für Sie bereit.
Um die elektrischen Bauteile nicht
zu beschädigen, ist es ausdrück-
lich verboten , den Motorraum mit
Hochdruck zu reinigen.
"2 Tronic" Getriebe
Das Getriebe ist wartungsfrei
(kein Ölwechsel).
Lesen Sie im Wartungsheft
nach, in welchen Abständen das
Getriebe im Hinblick auf den Öl-
stand kontrolliert werden muss. Abnutzung der Bremsscheiben/
Bremstrommeln Bezüglich der Kontrolle der
Abnutzung der Bremsschei-
ben und/oder Bremstrom-
meln wenden Sie sich an das
PEUGEOT -Händlernetz.
Mechanisches Getriebe
Das mechanische Getriebe ist
wartungsfrei (kein Ölwechsel).
Lesen Sie im Wartungsheft
nach, in welchen Abständen das
Getriebe im Hinblick auf den Öl-
stand kontrolliert werden muss.
Bremsbeläge
Der Verschleiß der Bremsen
ist vom Fahrstil abhängig, vor
allem bei Fahrzeugen, die im
Stadtverkehr und auf kurzen
Strecken eingesetzt werden.
Deshalb kann eine Kontrolle der Bremsen
auf ihren Zustand auch zwischen den War-
tungen des Fahrzeugs erforderlich sein.
Neben einem Leck im Bremskreis weist ein
Absinken des Bremsfl üssigkeitsstandes
auf eine Abnutzung der Bremsbeläge hin.
Feststellbremse
Wenn die Feststellbremse zu viel
Spiel hat oder wenn man feststellt,
dass sie an Wirksamkeit verloren
hat, muss sie auch zwischen zwei
Wartungen neu eingestellt werden.
Die Feststellbremse muss von einem
Vertreter des PEUGEOT -Händlernetzes
überprüft werden.
Automatikgetriebe
Das Automatikgetriebe ist war-
tungsfrei (kein Ölwechsel).

Lesen Sie im Wartungsheft nach,
in welchen Abständen das Getrie-
be kontrolliert werden muss.

i

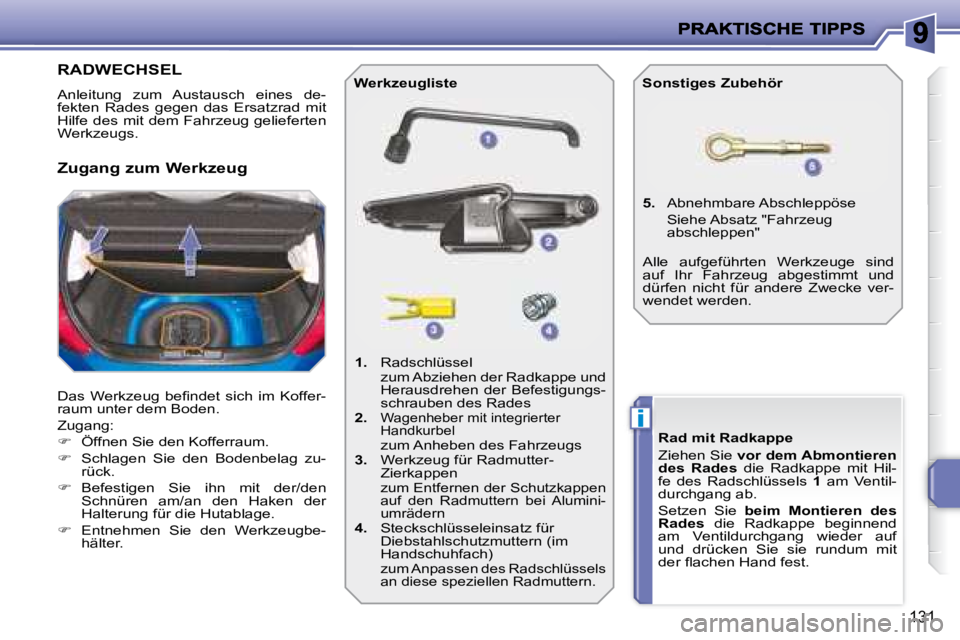

131
RADWECHSEL
Anleitung zum Austausch eines de-
fekten Rades gegen das Ersatzrad mit
Hilfe des mit dem Fahrzeug gelieferten
Werkzeugs.
Das Werkzeug befi ndet sich im Koffer-
raum unter dem Boden.
Zugang:

 Öffnen Sie den Kofferraum.

 Schlagen Sie den Bodenbelag zu-
rück.

 Befestigen Sie ihn mit der/den
Schnüren am/an den Haken der
Halterung für die Hutablage.

 Entnehmen Sie den Werkzeugbe-
hälter.
1. Radschlüssel
zum Abziehen der Radkappe und Herausdrehen der Befestigungs-
schrauben des Rades

2.
Wagenheber mit integrierter
Handkurbel
zum Anheben des Fahrzeugs

3. Werkzeug für Radmutter-
Zierkappen

zum Entfernen der Schutzkappen
auf den Radmuttern bei Alumini-
umrädern

4. Steckschlüsseleinsatz für
Diebstahlschutzmuttern (im
Handschuhfach)

zum Anpassen des Radschlüssels
an diese speziellen Radmuttern.
Werkzeugliste Sonstiges Zubehör

5. Abnehmbare Abschleppöse
Siehe Absatz "Fahrzeug abschleppen"
Zugang zum Werkzeug
Rad mit Radkappe
Ziehen Sie vor dem Abmontieren
des Rades die Radkappe mit Hil-
fe des Radschlüssels 1 am Ventil-
durchgang ab.
Setzen Sie beim Montieren des
Rades die Radkappe beginnend
am Ventildurchgang wieder auf
und drücken Sie sie rundum mit
der fl achen Hand fest.
Alle aufgeführten Werkzeuge sind
auf Ihr Fahrzeug abgestimmt und
dürfen nicht für andere Zwecke ver-
wendet werden.

i
i

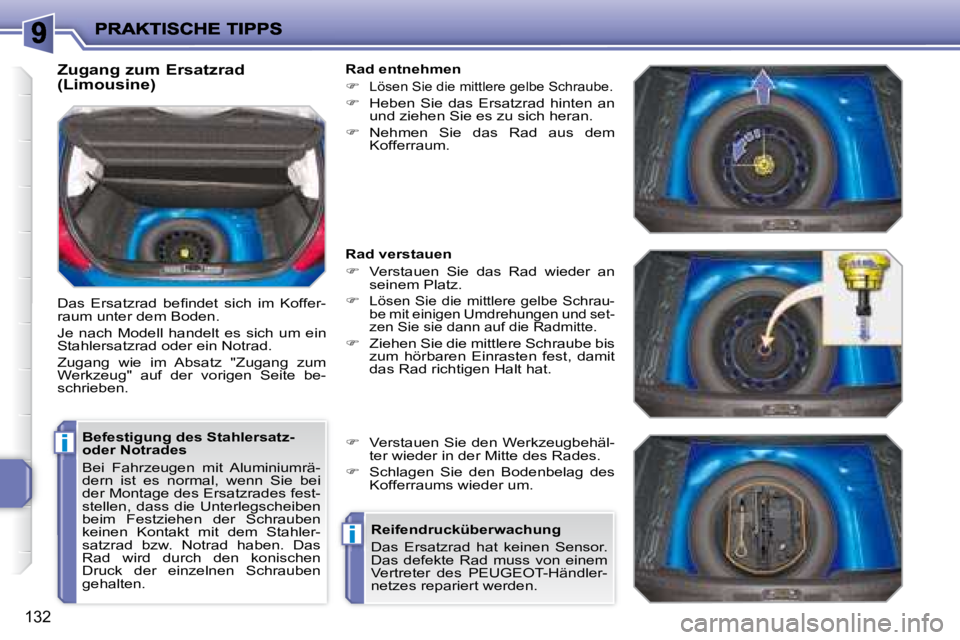

132
Befestigung des Stahlersatz-
oder Notrades
Bei Fahrzeugen mit Aluminiumrä-
dern ist es normal, wenn Sie bei
der Montage des Ersatzrades fest-
stellen, dass die Unterlegscheiben
beim Festziehen der Schrauben
keinen Kontakt mit dem Stahler-
satzrad bzw. Notrad haben. Das
Rad wird durch den konischen
Druck der einzelnen Schrauben
gehalten.
Zugang zum Ersatzrad
(Limousine)
Das Ersatzrad befi ndet sich im Koffer-
raum unter dem Boden.
Je nach Modell handelt es sich um ein
Stahlersatzrad oder ein Notrad.
Zugang wie im Absatz "Zugang zum
Werkzeug" auf der vorigen Seite be-
schrieben.
Rad entnehmen


Lösen Sie die mittlere gelbe Schraube.

 Heben Sie das Ersatzrad hinten an
und ziehen Sie es zu sich heran.

 Nehmen Sie das Rad aus dem
Kofferraum.
Rad verstauen

 Verstauen Sie das Rad wieder an
seinem Platz.


Lösen Sie die mittlere gelbe Schrau-
be mit einigen Umdrehungen und set-
zen Sie sie dann auf die Radmitte.

 Ziehen Sie die mittlere Schraube bis
zum hörbaren Einrasten fest, damit
das Rad richtigen Halt hat.

 Verstauen Sie den Werkzeugbehäl-
ter wieder in der Mitte des Rades.

 Schlagen Sie den Bodenbelag des
Kofferraums wieder um.
Reifendrucküberwachung
Das Ersatzrad hat keinen Sensor.
Das defekte Rad muss von einem
Vertreter des PEUGEOT -Händler-
netzes repariert werden.
