Zekeringenkast in motorruimte
VERBRUIKERSZEKERING AMPÈRE
BeschikbaarF9 –
ClaxonF10 15
Secundaire verbruikers elektronische inspuitingF11 15
Grootlicht rechtsF14 7,5
Grootlicht linksF15 7,5
Primaire verbruikers elektronische inspuitingF17 10
+30 Regeleenheid motormanagementsysteem / relais elektroventilateur motorkoelsysteem (1.9 Multijet) (*) F18 10
CompressorF19 7,5
BeschikbaarF20 –
BrandstofpompF21 15
Primaire verbruikers elektronische inspuiting (1.4 16V) F22 15
Primaire verbruikers elektronische inspuiting (Multijet) F22 20
+30 Regeleenheid Dual FuNction System versnellingsbak (*) F23 30
+15 Elektrische stuurbekrachtiging (*)F24 7,5
Mistlampen voorF30 15
(*) +30 = voedingsspanning vanaf accu (niet via contactslot)
+15 = voedingsspanning geschakeld via contactslot

161
LAMPJES EN
BERICHTEN
ONDERHOUD
EN ZORG
TECHNI-
SCHE
GEGEVENS
ALFABE-
TISCH
REGISTER
DASHBOARD
EN
BEDIENING
VEILIGHEID
STARTEN
EN RIJDEN
NOOD-
GEVALLEN

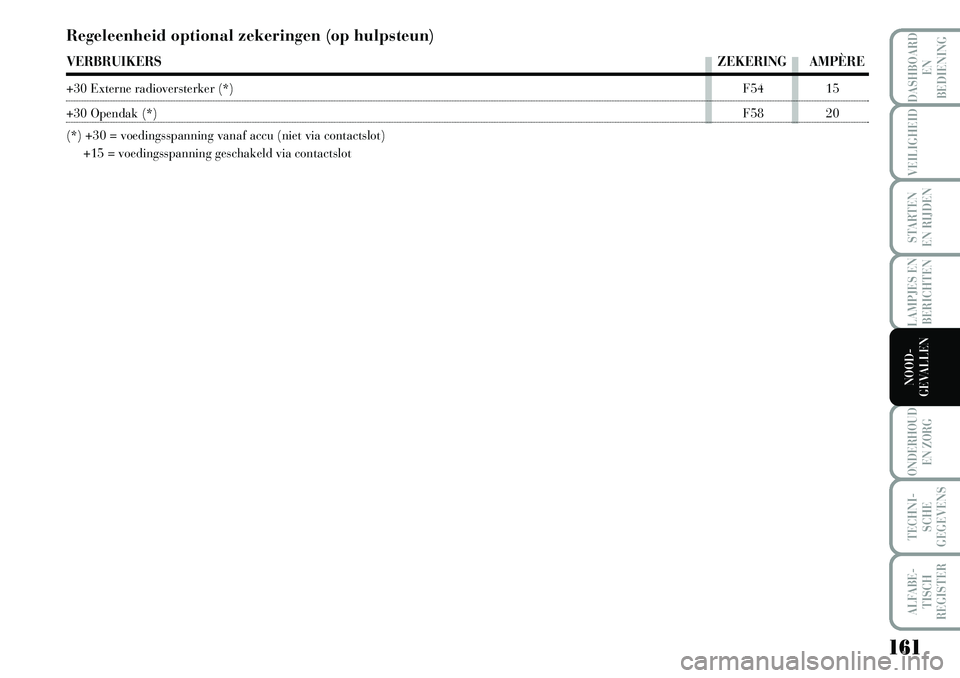

Regeleenheid optional zekeringen (op hulpsteun)
