176SITUATIONS D’URGENCE
fig. 14L0E0084m
TYPES DE LAMPES fig. 14
Sur la voiture sont installés différents types de lampes:
A. Lampes entièrement en verre: elles sont clipsées.
Tirer pour les extraire.
B. Lampes à culot baïonnette: pour les sortir du porte-
lampe, presser le bulbe, le tourner dans le sens inver-
se des aiguilles d’une montre, puis l’extraire.
C. Lampes cylindriques: pour les extraire, les dégager des
contacts correspondants.
D. Lampes halogènes: pour enlever la lampe, dégager le
ressort de blocage de son siège.
E. Lampes halogènes: pour enlever la lampe, dégager le
ressort de blocage de son siège.

SITUATIONS D’URGENCE177
4
DEL
DEL
D1S(*) / H7
H1(*) / H7
PY 24W
DEL
WY5W
DEL
DEL
W5W
H11
W16W
W16W
5L/5K
12V 5W
12V 5W
W5W–
–
D
D
B
–
A
–
–
C
E
B
B
–
C
C
A–
–
55W
55W
24W
–
5W
–
–
5W
55W
16W
16W
–
5W
5W
5W
(*) Lampe à décharge de gaz Xénon

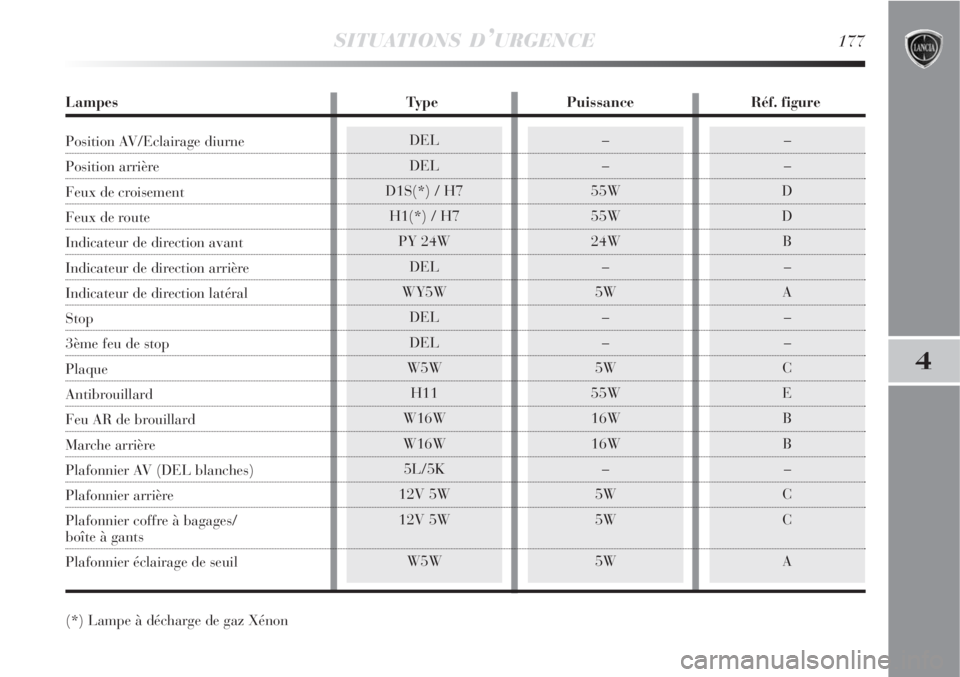

Lampes Type Puissance Réf. figure
Position AV/Eclairage diurne
Position arrière
Feux de croisement
Feux de route
Indicateur de direction avant
Indicateur de direction arrière
Indicateur de direction latéral
Stop
3ème feu de stop
Plaque
Antibrouillard
Feu AR de brouillard
Marche arrière
Plafonnier AV (DEL blanches)
Plafonnier arrière
Plafonnier coffre à bagages/
boîte à gants
Plafonnier éclairage de seuil

178SITUATIONS D’URGENCE

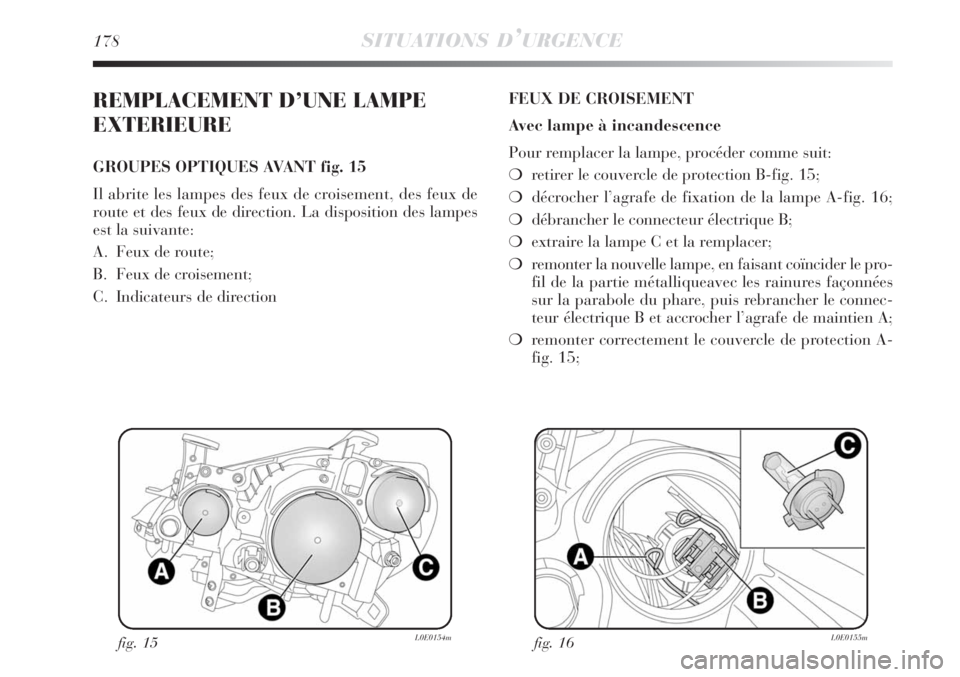

REMPLACEMENT D’UNE LAMPE
EXTERIEURE
GROUPES OPTIQUES AVANT fig. 15
Il abrite les lampes des feux de croisement, des feux de
route et des feux de direction. La disposition des lampes
est la suivante:
A. Feux de route;
B. Feux de croisement;
C. Indicateurs de directionFEUX DE CROISEMENT
Avec lampe à incandescence
Pour remplacer la lampe, procéder comme suit:
retirer le couvercle de protection B-fig. 15;
décrocher l’agrafe de fixation de la lampe A-fig. 16;
débrancher le connecteur électrique B;
extraire la lampe C et la remplacer;
remonter la nouvelle lampe, en faisant coïncider le pro-
fil de la partie métalliqueavec les rainures façonnées
sur la parabole du phare, puis rebrancher le connec-
teur électrique B et accrocher l’agrafe de maintien A;
remonter correctement le couvercle de protection A-
fig. 15;
fig. 15L0E0154mfig. 16L0E0155m

SITUATIONS D’URGENCE179
4

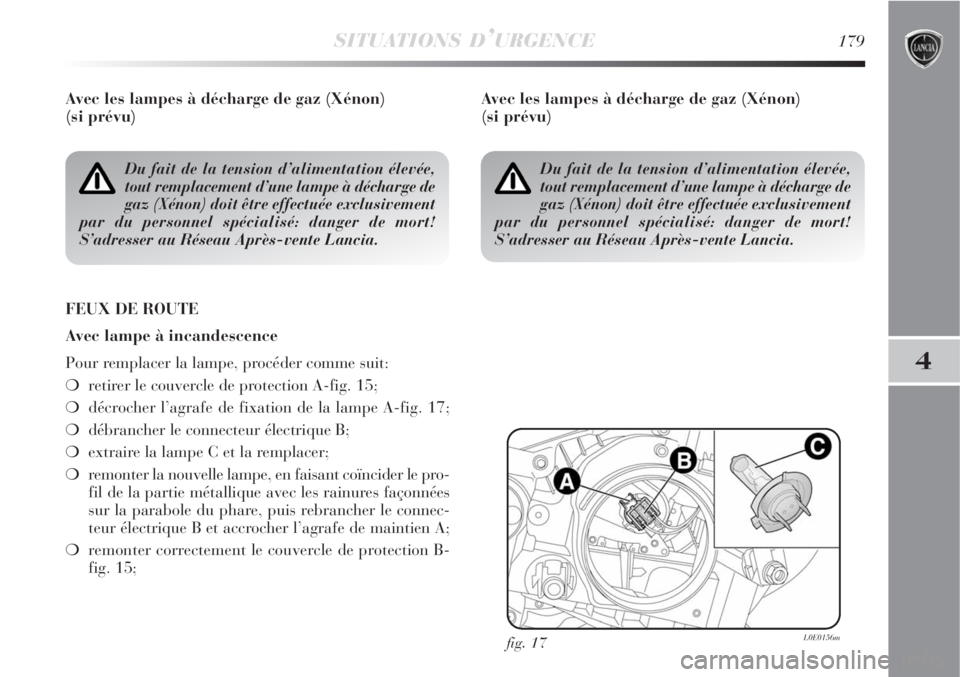

Avec les lampes à décharge de gaz (Xénon)
(si prévu)
FEUX DE ROUTE
Avec lampe à incandescence
Pour remplacer la lampe, procéder comme suit:
retirer le couvercle de protection A-fig. 15;
décrocher l’agrafe de fixation de la lampe A-fig. 17;
débrancher le connecteur électrique B;
extraire la lampe C et la remplacer;
remonter la nouvelle lampe, en faisant coïncider le pro-
fil de la partie métallique avec les rainures façonnées
sur la parabole du phare, puis rebrancher le connec-
teur électrique B et accrocher l’agrafe de maintien A;
remonter correctement le couvercle de protection B-
fig. 15;
fig. 17L0E0156m
Du fait de la tension d’alimentation élevée,
tout remplacement d’une lampe à décharge de
gaz (Xénon) doit être effectuée exclusivement
par du personnel spécialisé: danger de mort!
S’adresser au Réseau Après-vente Lancia.
Avec les lampes à décharge de gaz (Xénon)
(si prévu)
Du fait de la tension d’alimentation élevée,
tout remplacement d’une lampe à décharge de
gaz (Xénon) doit être effectuée exclusivement
par du personnel spécialisé: danger de mort!
S’adresser au Réseau Après-vente Lancia.

180SITUATIONS D’URGENCE

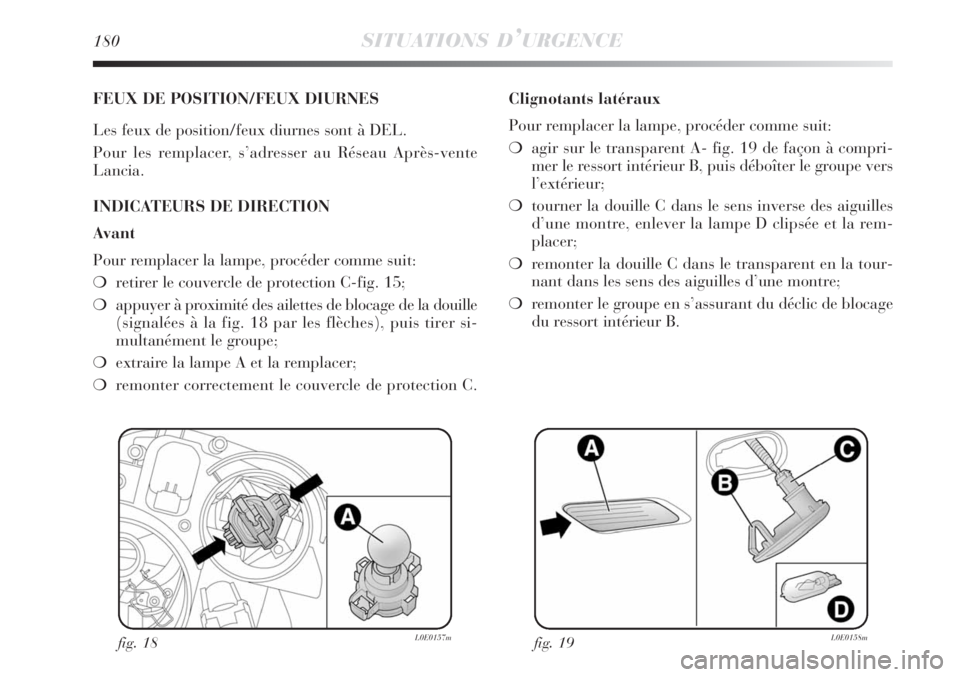

FEUX DE POSITION/FEUX DIURNES
Les feux de position/feux diurnes sont à DEL.
Pour les remplacer, s’adresser au Réseau Après-vente
Lancia.
INDICATEURS DE DIRECTION
Avant
Pour remplacer la lampe, procéder comme suit:
retirer le couvercle de protection C-fig. 15;
appuyer à proximité des ailettes de blocage de la douille
(signalées à la fig. 18 par les flèches), puis tirer si-
multanément le groupe;
extraire la lampe A et la remplacer;
remonter correctement le couvercle de protection C.Clignotants latéraux
Pour remplacer la lampe, procéder comme suit:
agir sur le transparent A- fig. 19 de façon à compri-
mer le ressort intérieur B, puis déboîter le groupe vers
l’extérieur;
tourner la douille C dans le sens inverse des aiguilles
d’une montre, enlever la lampe D clipsée et la rem-
placer;
remonter la douille C dans le transparent en la tour-
nant dans les sens des aiguilles d’une montre;
remonter le groupe en s’assurant du déclic de blocage
du ressort intérieur B.
fig. 18L0E0157mfig. 19L0E0158m

SITUATIONS D’URGENCE181
4

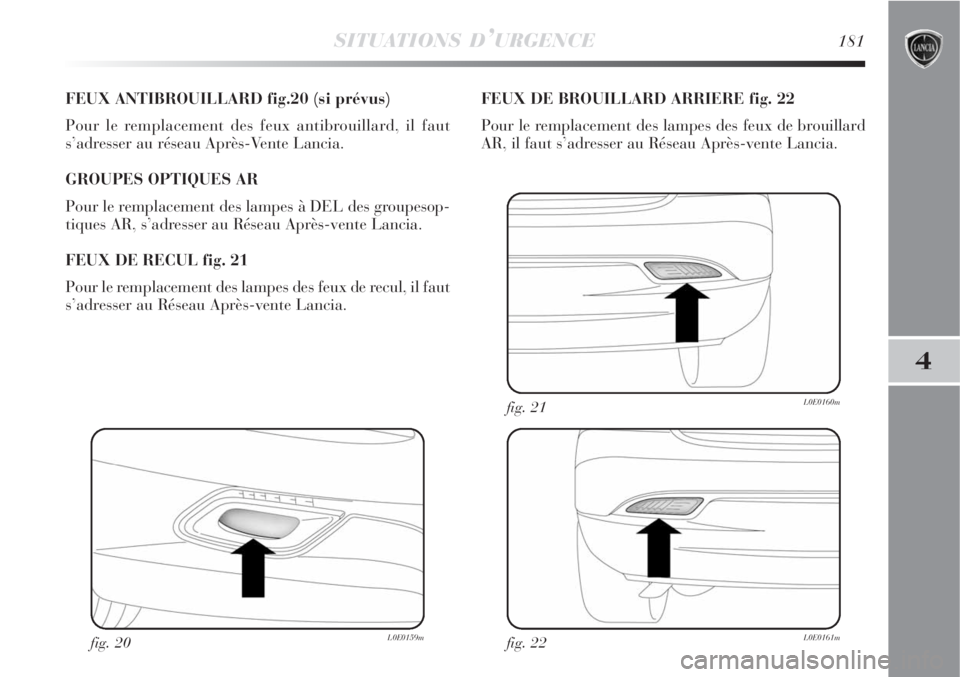

FEUX ANTIBROUILLARD fig.20 (si prévus)
Pour le remplacement des feux antibrouillard, il faut
s’adresser au réseau Après-Vente Lancia.
GROUPES OPTIQUES AR
Pour le remplacement des lampes à DEL des groupesop-
tiques AR, s’adresser au Réseau Après-vente Lancia.
FEUX DE RECUL fig. 21
Pour le remplacement des lampes des feux de recul, il faut
s’adresser au Réseau Après-vente Lancia.FEUX DE BROUILLARD ARRIERE fig. 22
Pour le remplacement des lampes des feux de brouillard
AR, il faut s’adresser au Réseau Après-vente Lancia.
fig. 20L0E0159mfig. 22L0E0161m
fig. 21L0E0160m

182SITUATIONS D’URGENCE

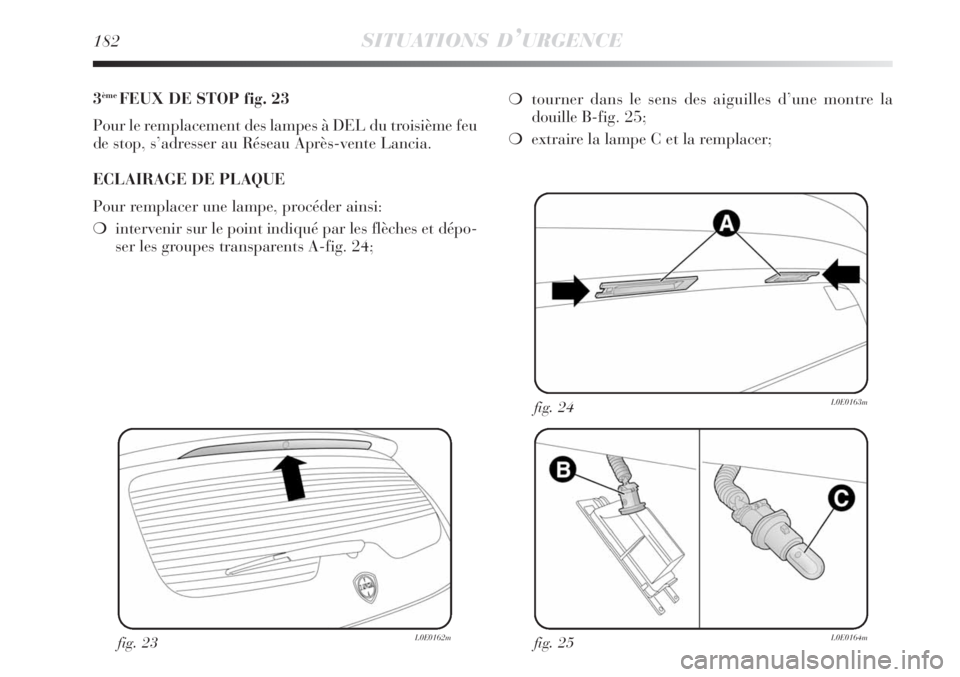

3ème FEUX DE STOP fig. 23
Pour le remplacement des lampes à DEL du troisième feu
de stop, s’adresser au Réseau Après-vente Lancia.
ECLAIRAGE DE PLAQUE
Pour remplacer une lampe, procéder ainsi:
intervenir sur le point indiqué par les flèches et dépo-
ser les groupes transparents A-fig. 24;
fig. 23L0E0162mfig. 25L0E0164m
fig. 24L0E0163m
tourner dans le sens des aiguilles d’une montre la
douille B-fig. 25;
extraire la lampe C et la remplacer;

SITUATIONS D’URGENCE183
4
fig. 27L0E0166m
fig. 26L0E0165m

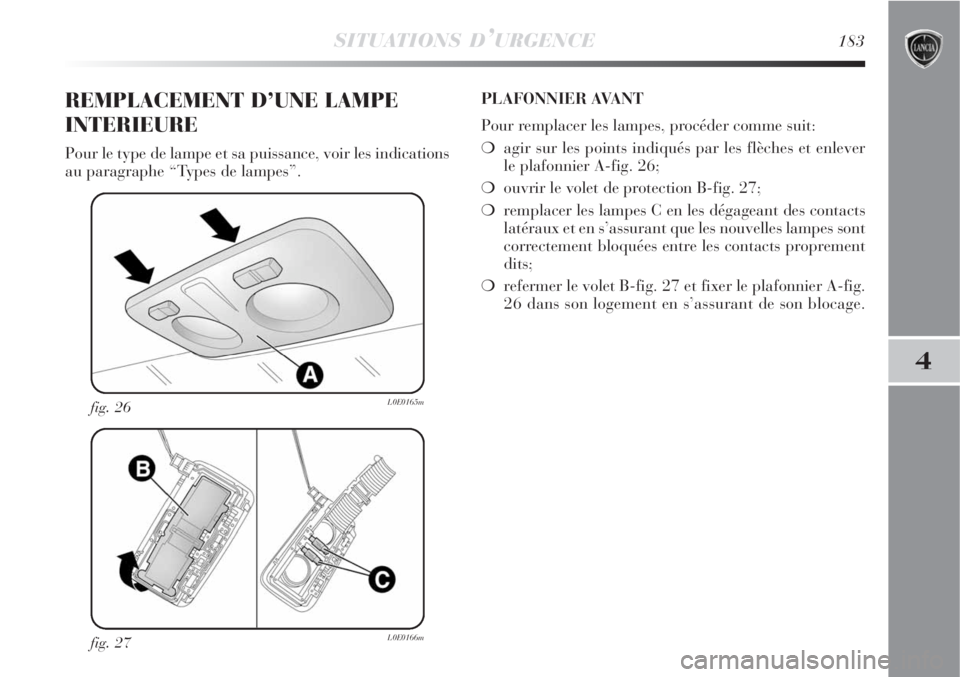

REMPLACEMENT D’UNE LAMPE
INTERIEURE
Pour le type de lampe et sa puissance, voir les indications
au paragraphe “Types de lampes”.PLAFONNIER AVANT
Pour remplacer les lampes, procéder comme suit:
agir sur les points indiqués par les flèches et enlever
le plafonnier A-fig. 26;
ouvrir le volet de protection B-fig. 27;
remplacer les lampes C en les dégageant des contacts
latéraux et en s’assurant que les nouvelles lampes sont
correctement bloquées entre les contacts proprement
dits;
refermer le volet B-fig. 27 et fixer le plafonnier A-fig.
26 dans son logement en s’assurant de son blocage.
