2008 FIAT FIORINO Brugs- og vedligeholdelsesvejledning (in Danish)

56
SIKKERHEDS-UDSTYR
START OG KØRSEL
KTR.LAMPER OG
MEDDELELSER
I NØDS-
TILFÆLDE
VEDLIGE-
HOLDELSE OG PLEJE
TEKNISKE DATA
INDEKS
BILENS
INDRETNING
KONTAKTER
HAVARIBLINK
Tændes ved tryk på kontakten A-fig. 57
uafhængigt af tændingsnøglens stilling.
Når havariblinket er tændt, blinker kon-
trollamperne
Îog ¥i instrumentgruppen.
Tryk igen på kontakten Afor at slukke
blinket.
VIGTIGT! Brug af havariblink skal ske i
overensstemmelse med færdselsloven i
det land hvor du kører.
Automatik for
katastrofeopbremsning
(hvis monteret)
I tilfælde af katastrofeopbremsning tændes
havariblinket automatisk, og i instrument-
gruppen blinker kontrollamperne
Îog
¥. Funktionen afbrydes så snart brems-
ningen ikke længere har karakter af kata-
strofeopbremsning. Denne funktion er i
overensstemmelse med aktuelt gælden-
de lovbestemmelser på området. TÅGEFORLYGTER
(hvis monteret) fig. 58
Tændes ved tryk på kontakten
5såfremt
positionslyset er tændt.
Kontrollampen 5i instrumentgruppen ly-
ser op.
Tryk på kontakten igen for at slukke. TÅGEBAGLYGTER fig. 58
Tændes ved tryk på knappen
4såfremt
nærlyset eller tågeforlygterne er tændt.
Kontrollampen 4i instrumentgruppen ly-
ser op.
Sluk ved at trykke på kontakten igen el-
ler ved at slukke nærlyset og/eller tåge-
forlygterne (hvis monteret).
fig. 57
A
F0T0049mfig. 58F0T0036m

57
SIKKERHEDS-UDSTYR
START OG KØRSEL
KTR.LAMPER OG
MEDDELELSER
I NØDS-
TILFÆLDE
VEDLIGE-
HOLDELSE OG PLEJE
TEKNISKE DATA
INDEKS
BILENS
INDRETNING
BRÆNDSTOFAFBRYDER
Brændstofafbryderen udløses i tilfælde af
en kollision. Dette medfører:
❒at brændstoftilførslen afbrydes så mo-
toren stopper
❒at dørene automatisk låses op
❒at den indvendige belysning tændes.
Når afbryderen er udløst, viser displayet
meddelelsen ”Fuel cut-off triggered - see
handbook” (”Brændstofafbryder udløst -
se instruktionsbog”).
Kontrollér bilen omhyggeligt for brænd-
stoflækager, for eksempel i motorrummet,
under bilen eller i nærheden af tanken.
Husk at dreje tændingsnøglen på STOP
efter kollisionen for at undgå at batteriet
tappes for strøm. Gå frem på følgende måde for at genop-
rette bilens normale funktion:
❒Drej tændingsnøglen til position
MAR.
❒Tænd blinklyset i højre side.
❒Sluk blinklyset i højre side.
❒Tænd blinklyset i venstre side.
❒Sluk blinklyset i venstre side.
❒Tænd blinklyset i højre side.
❒Sluk blinklyset i højre side.
❒Tænd blinklyset i venstre side.
❒Sluk blinklyset i venstre side.
❒Drej tændingsnøglen til position
STOP.
På grund af brandfaren må
brændstoftilførslen ikke gen-
oprettes hvis der efter en kollision
mærkes lugt af brændstof eller kon-
stateres synlige utætheder ved brænd-
stofsystemet.
ADVARSEL

58
SIKKERHEDS-UDSTYR
START OG KØRSEL
KTR.LAMPER OG
MEDDELELSER
I NØDS-
TILFÆLDE
VEDLIGE-
HOLDELSE OG PLEJE
TEKNISKE DATA
INDEKS
BILENS
INDRETNING
INDVENDIGT UDSTYR
ARMLÆN PÅ FØRERSÆDE
(hvis monteret) fig. 59
I nogle versioner er forsædet i førersiden
udstyret med et armlæn.
Armlænet kan svinges op og ned som vist
med pilene.
HANDSKERUM fig. 60
Handskerummet findes i passagersiden.HANDSKERUM MED KLAP
(hvis monteret)
Handskerumsklappen åbnes med grebet
A-fig. 61.
fig. 59F0T0056m
fig. 60F0T0187m
fig. 61F0T0069m
Kør aldrig med klappen i åben
stilling: risiko for kvæstelse af
passageren i tilfælde af en kollision.
ADVARSEL

59
SIKKERHEDS-UDSTYR
START OG KØRSEL
KTR.LAMPER OG
MEDDELELSER
I NØDS-
TILFÆLDE
VEDLIGE-
HOLDELSE OG PLEJE
TEKNISKE DATA
INDEKS
BILENS
INDRETNING
STRØMUDTAG (12 V)
Strømudtaget er placeret i midterkonsol-
len fig. 62. Det kan kun benyttes med
tændingsnøglen i position MAR.
Hvis bilen har udstyr for rygere, er strøm-
udtaget erstattet af en cigarettænder (se
næste afsnit). CIGARETTÆNDER
(hvis monteret)
Tænderen er placeret i midterkonsollen.
Den kan kun benyttes med tændingsnøg-
len i position MAR. Tryk på knappen A-
fig. 63 for at aktivere tænderen.
Når knappen efter nogle sekunder auto-
matisk springer tilbage i udgangsstilling, er
tænderen klar til brug.
VIGTIGT! Kontrollér altid at cigaret-
tænderen slukkes igen.
fig. 62F0T0075mfig. 63
A
F0T0118m
Cigarettænderen bliver meget
varm. Den skal derfor hånd-
teres med forsigtighed og må ikke be-
nyttes af børn: brandfare og risiko for
forbrændinger!
ADVARSEL
fig. 64F0T0117m
ASKEBÆGER fig. 64
Askebægeret består i en aftagelig plastic-
beholder, som er udstyret med fjederbe-
lastet låg og kan anbringes i kopholderen
i midterkonsollen.
VIGTIGT! Undlad at komme
papiraffald i askebægeret,
hvor det kan blive antændt af ciga-
retgløder.
ADVARSEL

60
SIKKERHEDS-UDSTYR
START OG KØRSEL
KTR.LAMPER OG
MEDDELELSER
I NØDS-
TILFÆLDE
VEDLIGE-
HOLDELSE OG PLEJE
TEKNISKE DATA
INDEKS
BILENS
INDRETNING
fig. 66F0T0134m
fig. 67
A
F0T0135m

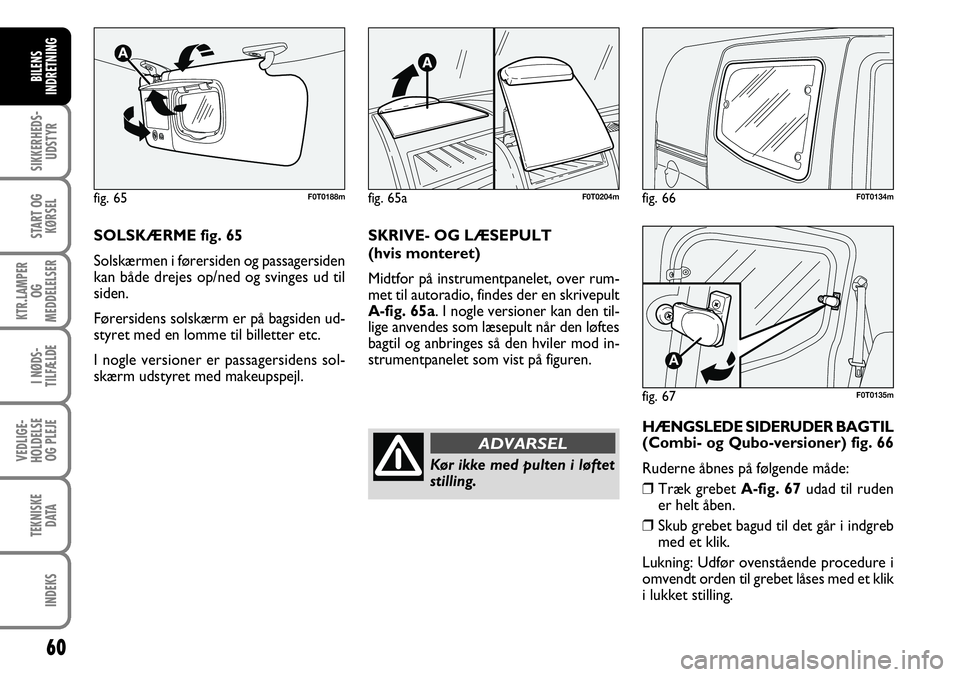

SOLSKÆRME fig. 65
Solskærmen i førersiden og passagersiden
kan både drejes op/ned og svinges ud til
siden.
Førersidens solskærm er på bagsiden ud-
styret med en lomme til billetter etc.
I nogle versioner er passagersidens sol-
skærm udstyret med makeupspejl. SKRIVE- OG LÆSEPULT
(hvis monteret)
Midtfor på instrumentpanelet, over rum-
met til autoradio, findes der en skrivepult
A-fig. 65a. I nogle versioner kan den til-
lige anvendes som læsepult når den løftes
bagtil og anbringes så den hviler mod in-
strumentpanelet som vist på figuren.
fig. 65F0T0188m
HÆNGSLEDE SIDERUDER BAGTIL
(Combi- og Qubo-versioner) fig. 66
Ruderne åbnes på følgende måde:
❒
Træk grebet A-fig. 67 udad til ruden
er helt åben.
❒ Skub grebet bagud til det går i indgreb
med et klik.
Lukning: Udfør ovenstående procedure i
omvendt orden til grebet låses med et klik
i lukket stilling.
fig. 65aF0T0204m
Kør ikke med pulten i løftet
stilling.
ADVARSEL

61
SIKKERHEDS-UDSTYR
START OG KØRSEL
KTR.LAMPER OG
MEDDELELSER
I NØDS-
TILFÆLDE
VEDLIGE-
HOLDELSE OG PLEJE
TEKNISKE DATA
INDEKS
BILENS
INDRETNING
DØRE
AFLÅSNING/OPLÅSNING MED
CENTRALLÅS
Aflåsning af døre udefra
Aflåsning af dørene er kun mulig når samt-
lige døre er lukket. Hvis en eller flere døre
er åbne når der trykkes på knappen
Øpå
fjernbetjeningen, blinker blinklygterne hur-
tigt i ca. 3 sekunder. Man kan også aflåse
samtlige døre ved at dreje nøglens metal-
klinge med uret i førerdørens lås.
Ved to korte tryk på knappen
Ø på fjern-
betjeningen aktiveres deadlock-systemet
(se ”Deadlock”).
Oplåsning af døre udefra
Cargo-versioner: Giv et kort tryk på knap-
pen
Æfor at låse fordørene op. Giv et
kort tryk på knappen ∞for at låse va-
rerummet op.
Combi- og Qubo-versioner: Giv et kort
tryk på knappen
Æfor at låse samtlige
døre op.
Ved oplåsning tændes den timerstyrede
loftsbelysning, og blinklygterne giver to
blink. Man kan endvidere låse samtlige
døre op ved at dreje nøglens metalklinge
mod uret i førerdørens lås. Oplåsning af varerum indefra
(Cargo-versioner)
Tryk på knappen fig. 69
for at låse vare-
rummet (dobbelt bagdør og skydedøre)
op indefra. Ved endnu et tryk på knappen,
låses samtlige bilens døre.
fig. 68F0T0242mfig. 69F0T0149m

62
SIKKERHEDS-UDSTYR
START OG KØRSEL
KTR.LAMPER OG
MEDDELELSER
I NØDS-
TILFÆLDE
VEDLIGE-
HOLDELSE OG PLEJE
TEKNISKE DATA
INDEKS
BILENS
INDRETNINGSkydedøren i højre side kan
ikke åbnes når tankklappen
er åben.
ADVARSEL
Efterlad ikke bilen med åben
skydedør hvis den holder med
front ned ad bakke. Et tilfældigt stød
kan frigøre døren så den glider ukon-
trolleret frem.
ADVARSEL
Hvis bilen forlades med åbne
skydedøre, skal man altid sik-
re sig at de er i indgreb i dørstoppene.
ADVARSEL
SKYDEDØRE I SIDERNE
(hvis monteret)
I Cargo-versioner er skydedøren udstyret
med et dørstop med fjeder til fastholdel-
se af døren i helt åben stilling. Dørstoppet
aktiveres når døren trækkes helt bagud,
og frigøres når døren trækkes fremad med
et rask tag.
Overbevis dig altid om at døren er kor-
rekt i indgreb i dørstoppet.
Inden man åbner en dør, skal
man sikre sig at det kan ske
sikkerhedsmæssigt forsvarligt.
ADVARSEL
Overbevis dig om at skydedø-
ren i højre side er helt lukket,
inden du tanker op. Ellers ri-
sikerer du at beskadige døren
og den låsemekanisme der træder i
funktion når tankklappen åbnes.

63
SIKKERHEDS-UDSTYR
START OG KØRSEL
KTR.LAMPER OG
MEDDELELSER
I NØDS-
TILFÆLDE
VEDLIGE-
HOLDELSE OG PLEJE
TEKNISKE DATA
INDEKS
BILENS
INDRETNING
fig. 72F0T0137m
Åbning og lukning udefra
Åbning: Drej nøglens metalklinge i låsen,
træk håndtaget A-fig. 70 i pilens retning,
og skyd derefter døren bagud til den
standses af dørstoppet.
Lukning: Tag fat i håndtaget A-fig. 70,
skyd døren fremad, og lås den ved at dre-
je nøglens metalklinge i låseretningen. Åbning og lukning indefra
(Cargo-versioner)
Åbning:
Træk i grebet A-fig. 72, og skyd
døren bagud til den standses af dørstop-
pet.
Lukning: Skyd døren fremad.
fig. 70F0T0136mfig. 71
A
F0T0197m
Åbning og lukning indefra
(Combi- og Qubo-versioner)
Åbning:Lås døren op ved at trykke på
knappen A-fig. 71. Træk i grebet A-fig.
72, og skyd døren bagud til den standses
af dørstoppet.
Lukning: Frigør døren ved at trykke på
knappen A-fig. 71, og skyd døren frem-
ad.
