2008 FIAT FIORINO Brugs- og vedligeholdelsesvejledning (in Danish)

Combi-versioner
Pæren udskiftes på følgende måde:
❒Tryk på knappen A-fig. 44, og fjern den
aftagelige lampe B.
❒ Lirk den faste lampe ud i de med pil
viste punkter.
144
VEDLIGE-
HOLDELSE OG PLEJE
TEKNISKE DATA
INDEKS
BILENS
INDRETNING
SIKKERHEDS- UDSTYR
START OG KØRSEL
KTR.LAMPER OG
MEDDELELSER
I NØDS-
TILFÆLDE
❒ Tag pæren C-fig. 43 ud af lamellerne i
siderne, sæt den nye pære i, og over-
bevis dig om at den er korrekt fastgjort
mellem kontaktpunkterne.
❒ Luk dækslet B-fig. 42, og tryk lampen
A-fig. 41 fast i dens sæde i loftet.
fig. 44
AUTO
F0T0108mfig. 45
AUTO
F0T0109mfig. 43F0T0024m
❒ Tag pæren C-fig. 45 ud af lamellerne i
siderne, sæt den nye pære i, og over-
bevis dig om at den er korrekt fastgjort
mellem kontaktpunkterne.

UDSKIFTNING AF
SIKRINGER
GENERELT
Sikringer beskytter det elektriske anlæg og
træder i funktion (afbryder strømmen) i
tilfælde af fejl ved anlægget eller ukorrekt
udførte reparationer.
Hvis en elektrisk komponent svigter, skal
man derfor kontrollere den pågældende
sikring. Lederen A-fig. 46må ikke være
afbrudt (brændt over).
Er den det, skal sikringen udskiftes med en
ny med samme amperetal (samme farve).
B Intakt sikring
C Sikring med afbrudt (overbrændt) leder.
Udskiftning af sikringerne lettes ved brug
af pincetten D , der findes i værktøjstasken
eller i tasken med dækreparationssættet
Fix&Go (afhængigt af det medfølgende til-
behør).
145
VEDLIGE-
HOLDELSE OG PLEJE
TEKNISKE DATA
INDEKS
BILENS
INDRETNING
SIKKERHEDS- UDSTYR
START OG KØRSEL
KTR.LAMPER OG
MEDDELELSER
I NØDS-
TILFÆLDE
Henvend dig til Fiats service-
net hvis den nye sikring og-
så brænder over.
ADVARSEL
Monter aldrig en sikring med
højere amperetal end den
originale: BRANDFARE!
Henvend dig til Fiats servicenet hvis
en hovedsikring (MEGA- eller MIDI-
SIKRING) brænder over.
Inden en sikring udskiftes, skal man
slukke for alt elektrisk udstyr og træk-
ke tændingsnøglen ud.
ADVARSEL
Erstat aldrig en overbrændt
sikring med metaltråde eller
andre materialer som nødløs-
ning.
fig. 46F0T0015m
Angående identifikation af sikringerne,
henvises til tabellerne på de følgende sider.

SIKRINGER I MOTORRUMMETS
CENTRALBOKS
Boksen er placeret til højre for motoren
(set fra bilens front).
146
VEDLIGE-
HOLDELSE OG PLEJE
TEKNISKE DATA
INDEKS
BILENS
INDRETNING
SIKKERHEDS- UDSTYR
START OG KØRSEL
KTR.LAMPER OG
MEDDELELSER
I NØDS-
TILFÆLDE
Afmontering af centralboksens
dæksel
Gå frem på følgende måde:
❒ Fjern beskyttelsesdækslet A-fig. 47 for
batteriets positive pol ved trække det
opad.
❒ Påvirk spændet A-fig. 48, og åbn cen-
tralboksens beskyttelsesdæksel B.
❒ Drej dækslet med uret over imod for-
lygten som angivet med pilen, og fjern
det fig. 49.
❒ Der er nu adgang til centralboksen fig.
50.
fig. 47F0T0171mfig. 48F0T0172m
fig. 49F0T0173m
Under vask af motorrummet
må vandstrålen ikke rettes
direkte imod motorrummets
centralboks.

Påmontering af centralboksens
dæksel
Dækslet påmonteres på følgende måde:
❒Indfør de to tappe A-fig. 51i de til-
svarende åbninger i centralboksen.
❒ Bring spændet B i indgreb i dets sæde
så det låses med et klik.
147
VEDLIGE-
HOLDELSE OG PLEJE
TEKNISKE DATA
INDEKS
BILENS
INDRETNING
SIKKERHEDS- UDSTYR
START OG KØRSEL
KTR.LAMPER OG
MEDDELELSER
I NØDS-
TILFÆLDE
fig. 50F0T0181m
fig. 51F0T0174m

148
VEDLIGE-
HOLDELSE OG PLEJE
TEKNISKE DATA
INDEKS
BILENS
INDRETNING
SIKKERHEDS- UDSTYR
START OG KØRSEL
KTR.LAMPER OG
MEDDELELSER
I NØDS-
TILFÆLDE
BESKYTTET KREDS SIKRING AMPERE FIGUR
Bodycomputer F016050
Til disposition F02–50
Motorens startsystem F032050
ABS (pumpe) F044050
Til disposition F05–50
Elektrisk kølerventilator med fast hastighed (75 W)/
1. hastighedstrin for elektrisk kølerventilator (187 W) F06
2050
1. hastighedstrin for elektrisk kølerventilator (350 W) F063050
2. hastighedstrin for elektrisk kølerventilator (187 W) F073050
2. hastighedstrin for elektrisk kølerventilator (350 W) F074050
Elektrisk blæser for aircondition F083050
Til disposition (trailerkit) (F09)(15) (50)
Bippere F101050
Motorstyring (sekundære forbrugere) F111050
Fjernlys F141550
Til disposition F15–50
+15 for motorstyreenhed/spole i relæ T20 F167,550
Motorstyreenhed (version 1.4) F171050
Motorstyreenhed (version 1.3 Multijet) F171050

149
VEDLIGE-
HOLDELSE OG PLEJE
TEKNISKE DATA
INDEKS
BILENS
INDRETNING
SIKKERHEDS- UDSTYR
START OG KØRSEL
KTR.LAMPER OG
MEDDELELSER
I NØDS-
TILFÆLDE
BESKYTTET KREDS SIKRING AMPERE FIGUR
Spole i relæ T09 (version 1.4) F187,550
Motorstyreenhed/spole i relæ T09 (version 1.3 Multijet) F187,550
Kompressor for aircondition F197,550
Elbagrude/afdugningssystem for sidespejle F203050
Brændstofpumpe F211550
Motorstyreenhed (version 1.3 Multijet) F221550
Indsprøjtningsventiler/tændspole (version 1.4) F221550
ABS (ventiler) F232050
+15 for ABS F247,550
Tågeforlygter F301550
Styreenhed for gløderør (version 1.3 Multijet) F815050
Til disposition F83–50
Cigarettænder/strømudtag i kabine/opvarmede sæder F853050
+15 for baklys/luftmassemåler/sensor for vand i brændstof/spole
i relæerne T02, T05, T14, T17 og T19 F87
7,550

150
VEDLIGE-
HOLDELSE OG PLEJE
TEKNISKE DATA
INDEKS
BILENS
INDRETNING
SIKKERHEDS- UDSTYR
START OG KØRSEL
KTR.LAMPER OG
MEDDELELSER
I NØDS-
TILFÆLDE

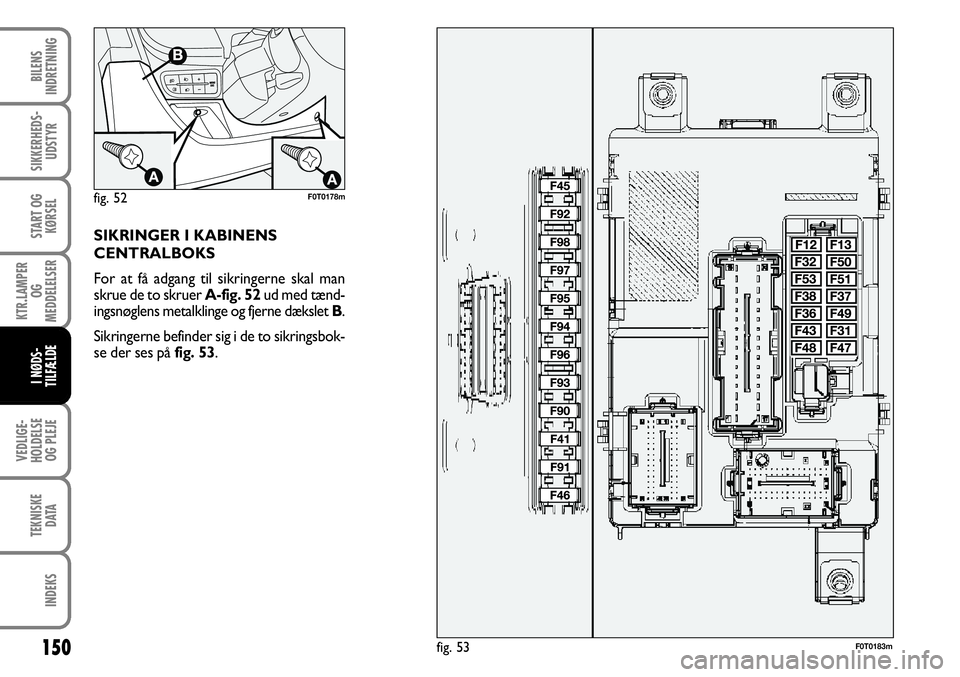

SIKRINGER I KABINENS
CENTRALBOKS
For at få adgang til sikringerne skal man
skrue de to skruer A-fig. 52ud med tænd-
ingsnøglens metalklinge og fjerne dækslet B.
Sikringerne befinder sig i de to sikringsbok-
se der ses på fig. 53.
fig. 52F0T0178m
fig. 53F0T0183m

BESKYTTET KREDSSIKRING AMPERE FIGUR
Nærlys (passagersiden) F127,553
Nærlys (førersiden)/lygteregulator F137,553
INT/A for SCM relæspoler F31553
Timerstyret indvendig belysning F327,553
Knudepunkt for radio/styreenhed for Bluetooth-system/knudepunkt
for Blue&Me/diagnosestik for EOBD-system/styreenhed for
kabineovervågning/styreenhed for alarmsirene F36
1053
Knudepunkt for instrumentgruppe/styrekreds for stoplys (NO) F37553
Aktuatorer for låse i døre og bagklap F382053
Tovejs pumpe for front- og bagrudevasker F431553
Eldrevet rude i førersiden F472053
Eldrevet rude i passagersiden F482053
Lys i betjeningsorganer/styreenhed for parkeringssensorer/betjeningssyst\
em
for elektriske sidespejle/styreenhed for kabineovervågning F49
553
Styreenhed for airbags F507,553
INT for knudepunkt for radio/styreenhed for Bluetooth-system/knudepunkt \
for Blue&Me/indstilling af elektriske sidespejle/kontakt for kobling/sty\
rekreds
for stoplys (NC) F51
553
Knudepunkt for instrumentgruppe F53553
