Plaats de sticker op een voor
de bestuurder goed zichtba-
re plaats om aan te geven dat de
band behandeld is met de snelle ban-
denreparatieset. Rijd voorzichtig
vooral in bochten. Rijd niet harder
dan 80 km/h. Vermijd bruusk accele-
reren en remmen.
ATTENTIE❒stop na ongeveer 10 minuten en con-
troleer opnieuw de bandenspanning;
vergeet niet de handrem aan te
trekken;
Als de bandenspanning on-
der 1,8 bar is gedaald, mag
niet verder worden gereden: de snel-
le reparatieset Fix & Go automatic
kan de vereiste wegligging niet ga-
randeren omdat de band te erg be-
schadigd is. Wendt u tot het Abarth
Servicenetwerk.
ATTENTIE

105
LAMPJES EN
BERICHTEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
WEGWIJS IN
UW AUTO
VEILIGHEID
STARTEN EN
RIJDEN
NOOD-
GEVALLEN
❒als een spanning van ten minste 1,8 bar
wordt gemeten, herstel dan de correc-
te bandenspanning (met draaiende mo-
tor en aangetrokken handrem) en rijdt
verder;
❒rijd zeer voorzichtig naar de dichtstbij-
zijnde werkplaats van het Abarth Ser-
vicenetwerk.
U moet absoluut aangeven
dat de band is gerepareerd
met de snelle bandenreparatieset.
Overhandig de informatiefolder aan
het personeel dat de band moet re-
pareren die behandeld is met de ban-
denreparatieset.
ATTENTIE

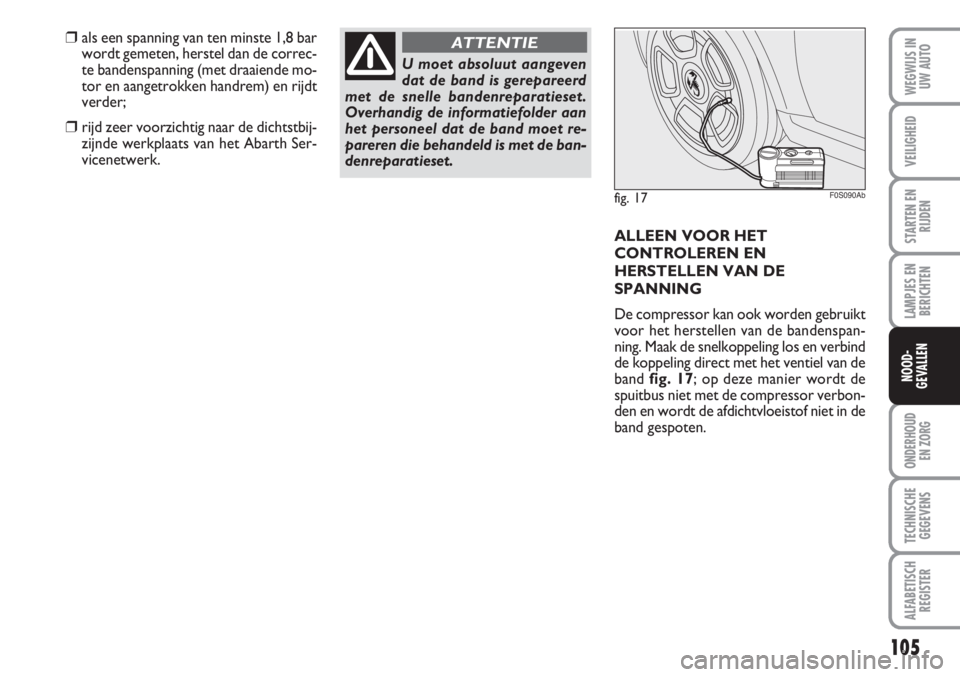

fig. 17F0S090Ab
