2008 Abarth 500 Instructieboek (in Dutch)

GROOTLICHT
Gloeilamp vervangen:
❒verwijder de rubber dop, zoals hier-
voor beschreven is;
❒haak de twee borgveren van de lamp
A-fig. 25los;
❒verwijder en vervang de lamp;
❒monteer de nieuwe lamp; hierbij moet
de nok van het metalen deel vallen in
de uitsparing in de reflector; haak ver-
volgens de borgveren vast;
❒bevestig de rubber dop. DIMLICHT
Gloeilamp vervangen:
❒verwijder de rubber dop, zoals hier-
voor beschreven is;
❒druk op de blokkeerschroef A-fig. 24
en verwijder de lamphouder;
❒verwijder de geklemde lamp en vervang
hem;
❒monteer de lamphouder en controleer
of de houder goed vastzit;
❒bevestig de rubber dop.
fig. 24F0S097Abfig. 25F0S098Ab
112
LAMPJES EN
BERICHTEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
WEGWIJS IN
UW AUTO
VEILIGHEID
STARTEN EN
RIJDEN
NOOD-
GEVALLEN
Flankrichtingaanwijzers
Gloeilamp vervangen:
❒druk op het door de pijl aangegeven
punt, zodat de borgveer wordt inge-
drukt, en verwijder de verlichtingsunit
B-fig. 23;
❒draai de lamphouder linksom, verwij-
der de geklemde lamp en vervang hem;
❒plaats de lamphouder in het lampenglas,
monteer de lichtunit Ben controleer
of de borgveer goed geborgd is.
fig. 23F0S096Ab

113
LAMPJES EN
BERICHTEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
WEGWIJS IN
UW AUTO
VEILIGHEID
STARTEN EN
RIJDEN
NOOD-
GEVALLEN
BUITENVERLICHTING/
DAGVERLICHTING
Gloeilamp vervangen:
❒verwijder de rubber dop, zoals hier-
voor beschreven is;
❒draai de lamphouder B-fig. 25linksom
en verwijder hem;
❒verwijder de geklemde lamp en vervang
hem;
❒monteer de lamphouder B, draai de
lamphouder rechtsom en controleer of
de houder goed vastzit;
❒bevestig de rubber dop.
MISTLAMPEN VOOR
(indien aanwezig)
BELANGRIJK Wendt u voor het vervan-
gen van een defecte mistlamp tot het
Abarth Servicenetwerk.
❒verwijder de lampen door ze iets in te
drukken en linksom te draaien.
De lampen zijn op de volgende wijze ge-
plaatst:
C– Richtingaanwijzers
D– Remlicht
E– Buitenverlichting
F– Achteruitrijlicht (rechterzijde) / mist-
achterlicht (linkerzijde)
ACHTERLICHTUNITS
Gloeilamp vervangen:
❒open de achterklep;
❒draai de twee bevestigingsschroeven A-
fig. 26los en trek de lichtunit recht
naar achteren zonder deze te kantelen;
❒maak de lamphouder los uit de beves-
tigingslippen B-fig. 27en verwijder de
lamphouder uit de zitting;
fig. 26F0S099Ab
fig. 27F0S0100Ab
fig. 28F0S101Ab

114
LAMPJES EN
BERICHTEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
WEGWIJS IN
UW AUTO
VEILIGHEID
STARTEN EN
RIJDEN
NOOD-
GEVALLEN

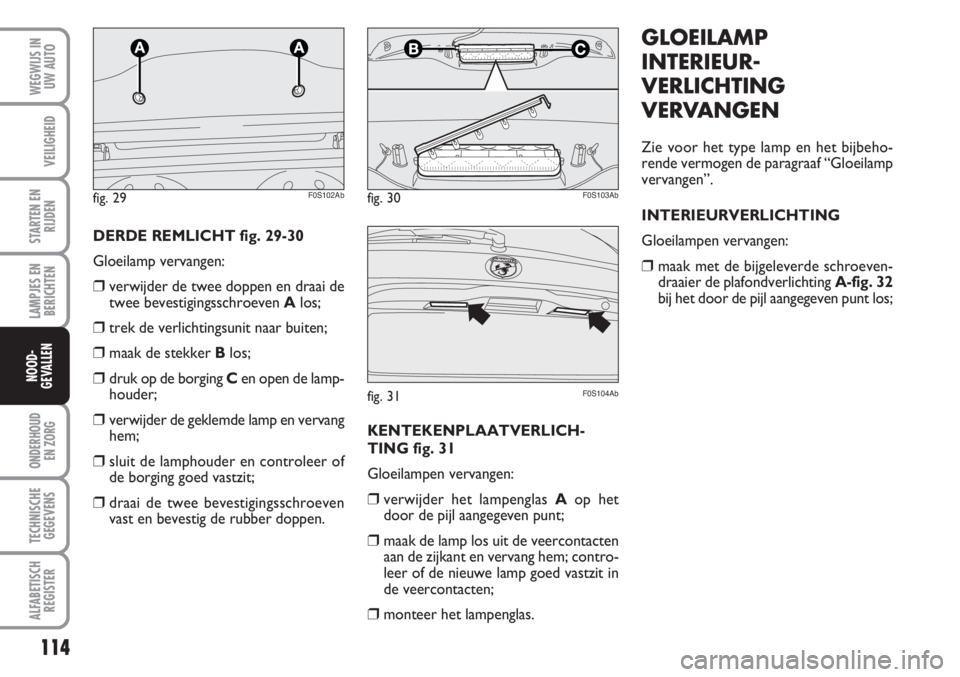

GLOEILAMP
INTERIEUR-
VERLICHTING
VERVANGEN
Zie voor het type lamp en het bijbeho-
rende vermogen de paragraaf “Gloeilamp
vervangen”.
INTERIEURVERLICHTING
Gloeilampen vervangen:
❒maak met de bijgeleverde schroeven-
draaier de plafondverlichting A-fig. 32
bij het door de pijl aangegeven punt los;
KENTEKENPLAATVERLICH-
TING fig. 31
Gloeilampen vervangen:
❒verwijder het lampenglas Aop het
door de pijl aangegeven punt;
❒maak de lamp los uit de veercontacten
aan de zijkant en vervang hem; contro-
leer of de nieuwe lamp goed vastzit in
de veercontacten;
❒monteer het lampenglas.
fig. 30F0S103Ab
DERDE REMLICHT fig. 29-30
Gloeilamp vervangen:
❒verwijder de twee doppen en draai de
twee bevestigingsschroeven Alos;
❒trek de verlichtingsunit naar buiten;
❒maak de stekker Blos;
❒druk op de borging Cen open de lamp-
houder;
❒verwijder de geklemde lamp en vervang
hem;
❒sluit de lamphouder en controleer of
de borging goed vastzit;
❒draai de twee bevestigingsschroeven
vast en bevestig de rubber doppen.
fig. 29F0S102Ab
fig. 31F0S104Ab

115
LAMPJES EN
BERICHTEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
WEGWIJS IN
UW AUTO
VEILIGHEID
STARTEN EN
RIJDEN
NOOD-
GEVALLEN
❒open het dekseltje B-fig. 33zoals aan-
gegeven;BAGAGERUIMTEVERLICHTING
Gloeilamp vervangen:
❒open de achterklep;
❒maak met de bijgeleverde schroeven-
draaier de plafondverlichting A-fig. 35
bij het door de pijl aangegeven punt los;
fig. 32F0S105Ab
fig. 33F0S106Ab
fig. 34F0S107Abfig. 35F0S108Ab
❒maak de lamp C-fig. 34los uit de veer-
contacten aan de zijkant en vervang
hem; plaats de nieuwe lamp en contro-
leer of de nieuwe lamp goed vastzit in
de veercontacten;
❒sluit het dekseltje en monteer het lam-
penglas.

116
LAMPJES EN
BERICHTEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
WEGWIJS IN
UW AUTO
VEILIGHEID
STARTEN EN
RIJDEN
NOOD-
GEVALLEN
ZEKERINGEN
VERVANGEN
ALGEMENE AANWIJZINGEN
fig. 37
Het elektrische systeem wordt door ze-
keringen beveiligd: de zekering brandt
door bij een storing of bij oneigenlijk ge-
bruik van het systeem.
Als een elektrisch onderdeel niet werkt,
controleer dan eerst of de zekering niet is
doorgebrand: de verbindingsstrip Amag
niet onderbroken zijn. Is dit wel het geval,
dan moet u de zekering vervangen door
een exemplaar met dezelfde stroom-
sterkte (zelfde kleur).
Bzekering in goede staat.
Czekering met doorgebrande strip.
De componenten die door de zekeringen
worden beveiligd, staan in de tabellen op
de volgende pagina’s aangegeven.
❒open de bescherming B-fig. 36en ver-
vang de geklemde lamp C;
❒sluit de bescherming Bop het lampen-
glas;
❒monteer de verlichtingsunit door deze
eerst aan een zijde in de juiste stand te
plaatsen en vervolgens de andere zijde
aan te drukken, totdat de borging in-
klikt.
fig. 36F0S0064mfig. 37F0S110Ab
Vervang een defecte zekering
nooit door ander materiaal.
Vervang een zekering nooit
door een zekering met een
hogere stroomsterkte (ampère);
BRANDGEVAAR.
Als een hoofdzekering (MEGA-FUSE,
MIDI-FUSE, MAXI-FUSE) door-
brandt, wendt u dan tot het Abarth
Servicenetwerk.
Controleer, voordat u een zekering
vervangt, of de contactsleutel uit het
contactslot is genomen en alle
stroomverbruikers uit staan en/of zijn
uitgeschakeld.
ATTENTIE
Als de zekering opnieuw
doorbrandt, wendt u dan tot
het Abarth Servicenetwerk.
ATTENTIE

117
LAMPJES EN
BERICHTEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
WEGWIJS IN
UW AUTO
VEILIGHEID
STARTEN EN
RIJDEN
NOOD-
GEVALLEN
PLAATS VAN DE ZEKERINGEN
Zekering op het dashboard
De zekering is bereikbaar nadat de ge-
klemde kap Eis verwijderd.
De 5A-zekering voor de verwarming van
de buitenspiegels bevindt zich bij de diag-
nosestekker, zoals afgebeeld in fig. 38.
Aan de onderzijde naast de pedalen be-
vindt zich de zekeringenkast die is afge-
beeld in fig. 39
fig. 38
E
F0S0066m
fig. 38F0S112Ab

118
LAMPJES EN
BERICHTEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
WEGWIJS IN
UW AUTO
VEILIGHEID
STARTEN EN
RIJDEN
NOOD-
GEVALLEN
Zekeringenkast in motorruimte
fig. 40 en 41
Een tweede zekeringenkast bevindt zich
rechts in de motorruimte, naast de accu.
Om deze te bereiken, moet u op de bor-
ging Idrukken, de lippen Mlosmaken en
het deksel Lverwijderen.
De nummers die op de binnenzijde van
het deksel zijn aangebracht, geven de elek-
trische componenten aan die door de be-
treffende zekering worden beveiligd.
fig. 40
fig. 41F0S113Ab
F0S114Ab
Als de motorruimte moet
worden uitgespoten, zorg dan
dat de waterstraal niet direct
op de zekeringenkast in de
motorruimte wordt gericht.

119
LAMPJES EN
BERICHTEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
WEGWIJS IN
UW AUTO
VEILIGHEID
STARTEN EN
RIJDEN
NOOD-
GEVALLEN
F12
F13
F31
F32
F36
F37
F38
F43
F47
F48
F49
F50
F51
F53
F08
F09
F10
F11
F14
F15
F16
F17
F18
F18
ZEKERINGENTABEL
Zekeringenkast in motorruimte - fig. 39ZEKERING AMPÈRE
Voeding dimlicht rechts
Voeding dimlicht links en regeleenheid koplampverstelling
Schakelaar zekeringen- en relaiskast motorruimte
Plafondverlichting voor en achter, bagageruimte- en dorpelverlichting
Diagnosestekker, autoradio, airconditioning, EOBD
Schakelaar remlichten, knooppunt instrumentenpaneel
Centrale portiervergrendeling
Ruitensproeier-/achterruitsproeierpomp
Ruitbediening bestuurderszijde
Ruitbediening passagierszijde
Symboolverlichting schakelaars, elektrische spiegelbediening
Airbagregeleenheid
Schakelaar autoradio, convergenceregeleenheid, airconditioning, remlichten, koppeling
Regeleenheid instrumentenpaneel
Zekeringenkast in motorruimte - fig. 41ZEKERING AMPÈRE
Aanjager
Beschikbaar
Claxons
Motormanagementsysteem (secundaire verbruikers)
Grootlicht
Motor elektrisch bedienbaar dak
+15 Regeleenheid motormanagementsysteem, spoel relais T20
Regeleenheid motormanagementsysteem
Beschikbaar
Regeleenheid motormanagementsysteem, spoel relais T09
7,5
7,5
5
7,5
10
5
20
15
20
20
5
7,5
7,5
5
30
15
15
10
15
20
7,5
10
7,5
7,5
