2008.5 Peugeot 308 CC Betriebsanleitung (in German)

8
!

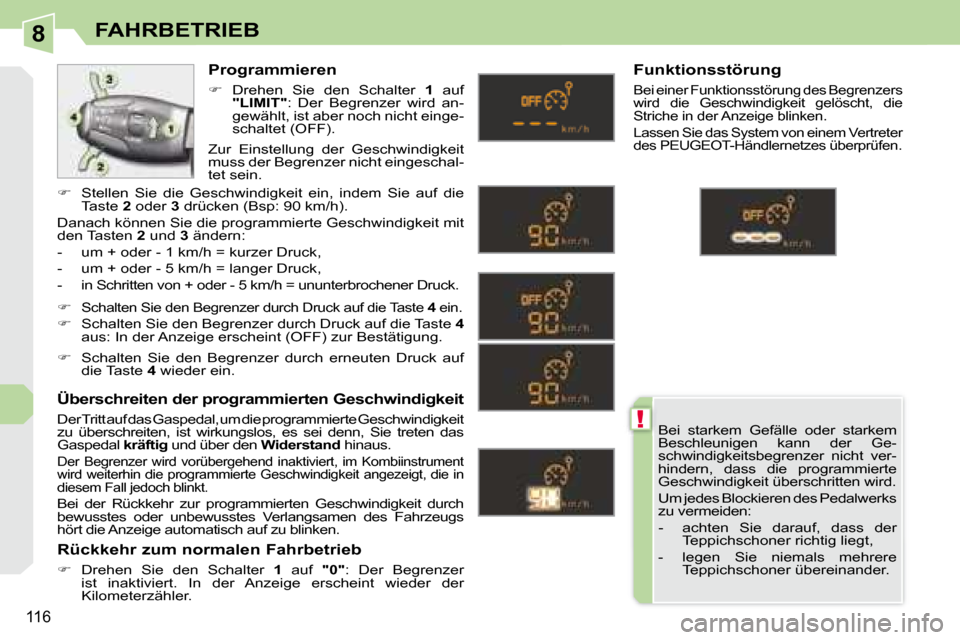

116
FAHRBETRIEB
Bei starkem Gefälle oder starkem
Beschleunigen kann der Ge-
schwindigkeitsbegrenzer nicht ver-
hindern, dass die programmierte
Geschwindigkeit überschritten wird.
Um jedes Blockieren des Pedalwerks
zu vermeiden:
- achten Sie darauf, dass der Teppichschoner richtig liegt,
- legen Sie niemals mehrere Teppichschoner übereinander.
Programmieren

 Drehen Sie den Schalter 1 auf

"LIMIT" : Der Begrenzer wird an-
gewählt, ist aber noch nicht einge-
schaltet (OFF).
Überschreiten der programmierten Geschwindigkeit
Der Tritt auf das Gaspedal, um die programmierte G eschwindigkeit
zu überschreiten, ist wirkungslos, es sei denn, Sie treten das
Gaspedal kräftig und über den Widerstand hinaus.
Der Begrenzer wird vorübergehend inaktiviert, im K ombiinstrument
wird weiterhin die programmierte Geschwindigkeit an gezeigt, die in
diesem Fall jedoch blinkt.
Bei der Rückkehr zur programmierten Geschwindigkei t durch
bewusstes oder unbewusstes Verlangsamen des Fahrzeu gs
hört die Anzeige automatisch auf zu blinken.
Rückkehr zum normalen Fahrbetrieb

 Drehen Sie den Schalter 1 auf "0" : Der Begrenzer
ist inaktiviert. In der Anzeige erscheint wieder der
Kilometerzähler. Funktionsstörung

Bei einer Funktionsstörung des Begrenzers
wird die Geschwindigkeit gelöscht, die
Striche in der Anzeige blinken
.

Lassen Sie das System von einem Vertreter
des PEUGEOT-Händlernetzes überprüfen.
Zur Einstellung der Geschwindigkeit
muss der Begrenzer nicht eingeschal-
tet sein.


Schalten Sie den Begrenzer durch Druck auf die Tast e 4 ein.

 Schalten Sie den Begrenzer durch Druck auf die Taste 4
aus: In der Anzeige erscheint (OFF) zur Bestätigung.

 Schalten Sie den Begrenzer durch erneuten Druck auf
die Taste 4 wieder ein.

 Stellen Sie die Geschwindigkeit ein, indem Sie auf die
Taste 2 oder 3 drücken (Bsp: 90 km/h).
Danach können Sie die programmierte Geschwindigkeit mit
den Tasten 2 und 3 ändern:
- um + oder - 1 km/h = kurzer Druck,
- um + oder - 5 km/h = langer Druck,
- in Schritten von + oder - 5 km/h = ununterbroch ener Druck.

8
i
117
FAHRBETRIEB
GESCHWINDIGKEITSREGLER
System, das die Fahrzeuggeschwindigkeit
automatisch auf dem vom Fahrer einpro-
grammierten Wert hält, ohne dass das
Gaspedal betätigt wird.
Der Geschwindigkeitsregler wird ma-
nuell eingeschaltet : dazu muss die
Fahrzeuggeschwindigkeit mindestens
40 km/h betragen. Außerdem müssen
folgende Gänge eingelegt sein:
- der vierte Gang bei mechanischem Getriebe,
- der zweite Gang beim Automatikge- triebe im Stufenschaltbetrieb,
- die Schaltposition D beim Automa-
tikgetriebe.
Der Geschwindigkeitsregler wird von
Hand oder durch Betätigung des
Brems- oder Kupplungspedals oder
aus Sicherheitsgründen auch beim
Auslösen des ESP ausgeschaltet .
Durch Druck auf das Gaspedal kann die
programmierte Geschwindigkeit vorü-
bergehend überschritten werden.
Um zur programmierten Geschwindigkeit
zurückzukehren, genügt es, das
Gaspedal wieder los zu lassen.
Die programmierte Geschwindigkeit wird
beim Ausschalten der Zündung gelöscht. Die Bedienung des Geschwindigkeits-
reglers erfolgt über den Hebel
A .

1. Drehschalter zur Anwahl des Reglers

2. Taste zur Programmierung einer
Geschwindigkeit/Verringerung des
Wertes

3. Taste zur Programmierung ei-
ner Geschwindigkeit/Erhöhung des
Wertes

4. Taste zum Ausschalten/zur Wieder-
aufnahme der Regelung Die programmierten Daten werden im
Kombiinstrument angezeigt

5.
Anzeige Regelung aus/Wiederaufnahme
der Regelung

6. Anzeige für Anwahl des Reglermodus

7. Wert der programmierten Geschwin-
digkeit

Bedienungsschalter unter dem Lenkrad Anzeigen im Kombiinstrument
Der Geschwindigkeitsregler entbindet
den Fahrer grundsätzlich weder von
der Einhaltung der vorgeschriebenen
Geschwindigkeit noch von seiner
Aufmerksamkeit oder Verantwortung.

Es empfi ehlt sich, die Füße stets in der
Nähe der Pedale ruhen zu lassen.

8
!

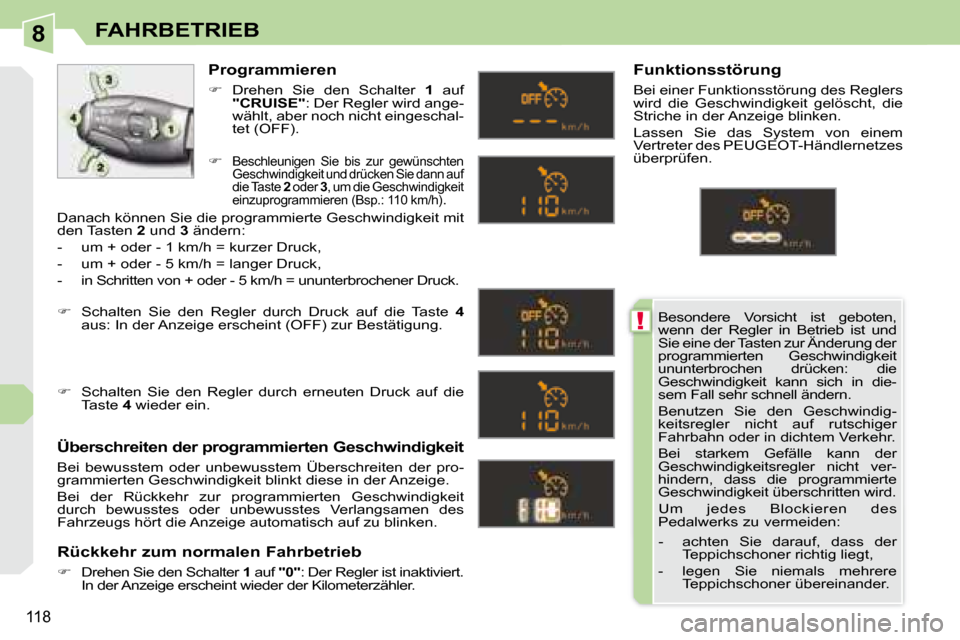

118
FAHRBETRIEB
Besondere Vorsicht ist geboten,
wenn der Regler in Betrieb ist und
Sie eine der Tasten zur Änderung der
programmierten Geschwindigkeit
ununterbrochen drücken: die
Geschwindigkeit kann sich in die-
sem Fall sehr schnell ändern.
Benutzen Sie den Geschwindig-
keitsregler nicht auf rutschiger
Fahrbahn oder in dichtem Verkehr.
Bei starkem Gefälle kann der
Geschwindigkeitsregler nicht ver-
hindern, dass die programmierte
Geschwindigkeit überschritten wird.
Um jedes Blockieren des
Pedalwerks zu vermeiden:
- achten Sie darauf, dass der Teppichschoner richtig liegt,
- legen Sie niemals mehrere Teppichschoner übereinander.
Programmieren

 Drehen Sie den Schalter 1 auf

"CRUISE" : Der Regler wird ange-
wählt, aber noch nicht eingeschal-
tet (OFF).
Überschreiten der programmierten Geschwindigkeit
Bei bewusstem oder unbewusstem Überschreiten der pro-
grammierten Geschwindigkeit blinkt diese in der Anzeige.
Bei der Rückkehr zur programmierten Geschwindigkeit
durch bewusstes oder unbewusstes Verlangsamen des
Fahrzeugs hört die Anzeige automatisch auf zu blinken.
Rückkehr zum normalen Fahrbetrieb

 Drehen Sie den Schalter 1 auf "0" : Der Regler ist inaktiviert.
In der Anzeige erscheint wieder der Kilometerzähler . Funktionsstörung
Bei einer Funktionsstörung des Reglers
wird die Geschwindigkeit gelöscht, die
Striche in der Anzeige blinken.
Lassen Sie das System von einem
Vertreter des PEUGEOT-Händlernetzes
überprüfen.


Beschleunigen Sie bis zur gewünschten
Geschwindigkeit und drücken Sie dann auf
die Taste 2 oder 3 , um die Geschwindigkeit
einzuprogrammieren (Bsp.: 110 km/h)
.

 Schalten Sie den Regler durch Druck auf die Taste 4
aus: In der Anzeige erscheint (OFF) zur Bestätigung.

 Schalten Sie den Regler durch erneuten Druck auf die
Taste 4 wieder ein.
Danach können Sie die programmierte Geschwindigkeit mit
den Tasten
2 und 3 ändern:
- um + oder - 1 km/h = kurzer Druck,
- um + oder - 5 km/h = langer Druck,
- in Schritten von + oder - 5 km/h = ununterbroch ener Druck.

8
i
i

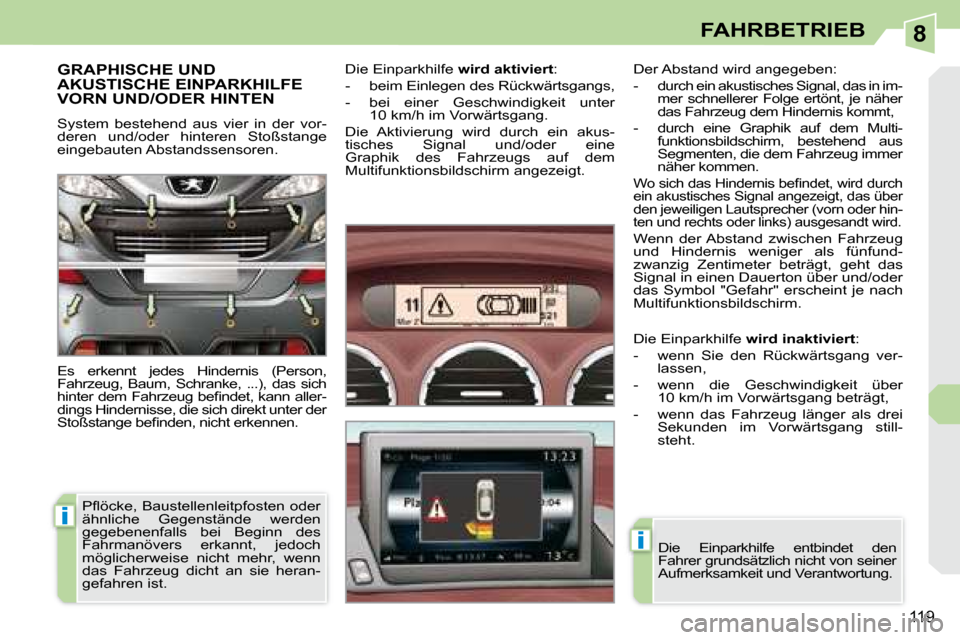

119
FAHRBETRIEB
GRAPHISCHE UND AKUSTISCHE EINPARKHILFE VORN UND/ODER HINTEN
System bestehend aus vier in der vor-
deren und/oder hinteren Stoßstange
eingebauten Abstandssensoren.
Es erkennt jedes Hindernis (Person,
Fahrzeug, Baum, Schranke, ...), das sich
hinter dem Fahrzeug befi ndet, kann aller-
dings Hindernisse, die sich direkt unter der
Stoßstange befi nden, nicht erkennen. Die Einparkhilfe
wird aktiviert :
- beim Einlegen des Rückwärtsgangs,
- bei einer Geschwindigkeit unter 10 km/h im Vorwärtsgang.
Die Aktivierung wird durch ein akus-
tisches Signal und/oder eine
Graphik des Fahrzeugs auf dem
Multifunktionsbildschirm angezeigt.
Pfl öcke, Baustellenleitpfosten oder
ähnliche Gegenstände werden
gegebenenfalls bei Beginn des
Fahrmanövers erkannt, jedoch
möglicherweise nicht mehr, wenn
das Fahrzeug dicht an sie heran-
gefahren ist. Der Abstand wird angegeben:
-
durch ein akustisches Signal, das in im-
mer schnellerer Folge ertönt, je näher
das Fahrzeug dem Hindernis kommt,
- durch eine Graphik auf dem Multi-
funktionsbildschirm, bestehend aus
Segmenten, die dem Fahrzeug immer
näher kommen.
Wo sich das Hindernis befi ndet, wird durch
ein akustisches Signal angezeigt, das über
den jeweiligen Lautsprecher (vorn oder hin-
ten und rechts oder links) ausgesandt wird.
Wenn der Abstand zwischen Fahrzeug
und Hindernis weniger als fünfund-
zwanzig Zentimeter beträgt, geht das
Signal in einen Dauerton über und/oder
das Symbol "Gefahr" erscheint je nach
Multifunktionsbildschirm.
Die Einparkhilfe entbindet den
Fahrer grundsätzlich nicht von seiner
Aufmerksamkeit und Verantwortung.
Die Einparkhilfe
wird inaktiviert :
- wenn Sie den Rückwärtsgang ver- lassen,
- wenn die Geschwindigkeit über 10 km/h im Vorwärtsgang beträgt,
- wenn das Fahrzeug länger als drei Sekunden im Vorwärtsgang still-
steht.

8
i
i

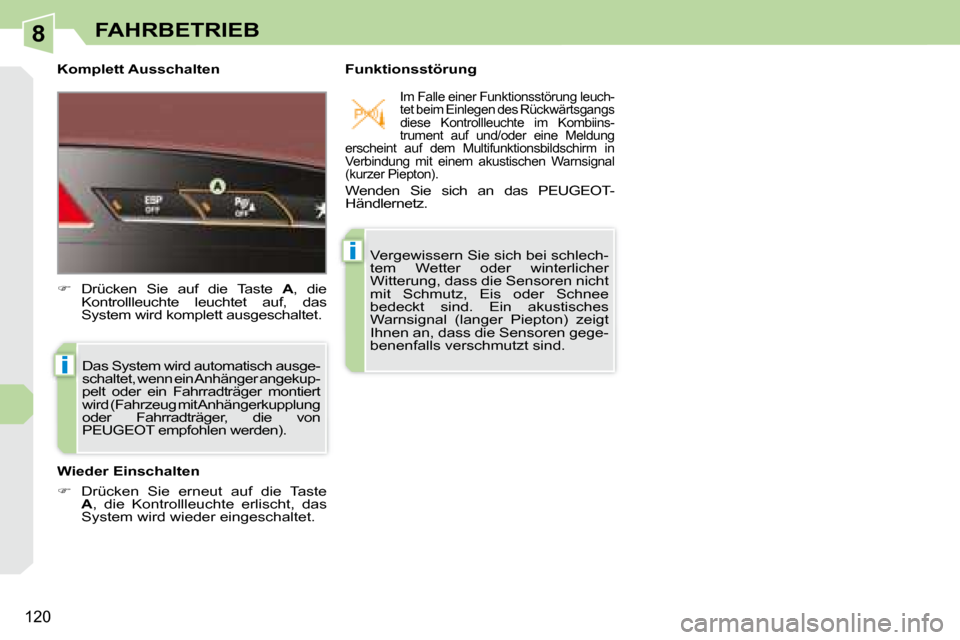

120
FAHRBETRIEB
Komplett Ausschalten Funktionsstörung Das System wird automatisch ausge-
schaltet, wenn ein Anhänger angekup-
pelt oder ein Fahrradträger montiert
wird (Fahrzeug mit Anhängerkupplung
oder Fahrradträger, die von
PEUGEOT empfohlen werden).
Wieder Einschalten

 Drücken Sie erneut auf die Taste

A , die Kontrollleuchte erlischt, das
System wird wieder eingeschaltet.

 Drücken Sie auf die Taste A , die
Kontrollleuchte leuchtet auf, das
System wird komplett ausgeschaltet. Vergewissern Sie sich bei schlech-
tem Wetter oder winterlicher
Witterung, dass die Sensoren nicht
mit Schmutz, Eis oder Schnee
bedeckt sind. Ein akustisches
Warnsignal (langer Piepton) zeigt
Ihnen an, dass die Sensoren gege-
benenfalls verschmutzt sind.
Im Falle einer Funktionsstörung leuch-
tet beim Einlegen des Rückwärtsgangs
diese Kontrollleuchte im Kombiins-
trument auf und/oder eine Meldung
erscheint auf dem Multifunktionsbildschirm in
Verbindung mit einem akustischen Warnsignal
(kurzer Piepton).
Wenden Sie sich an das PEUGEOT-
Händlernetz.

9
i

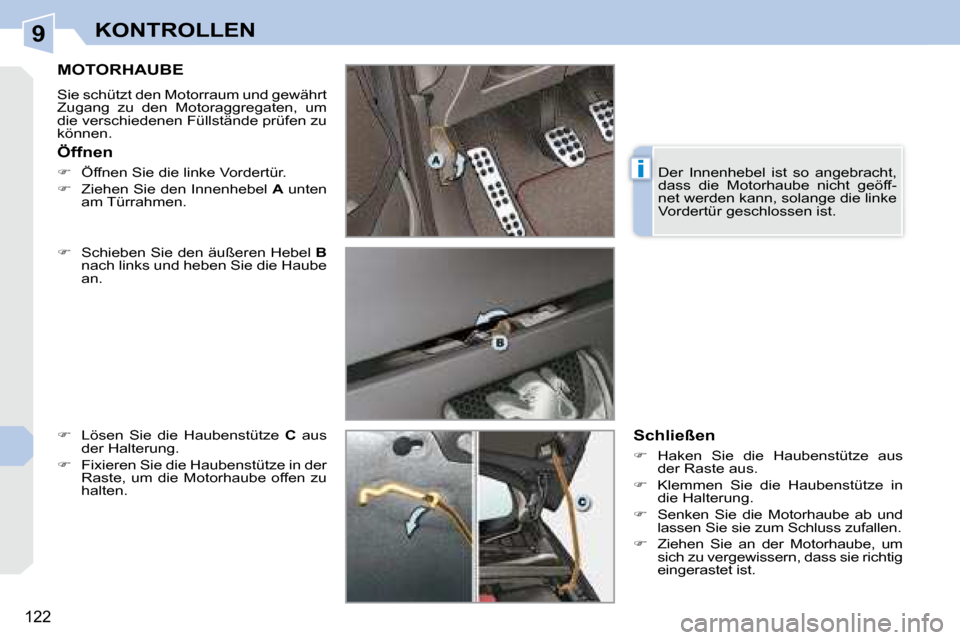

122
KONTROLLEN
MOTORHAUBE
Sie schützt den Motorraum und gewährt
Zugang zu den Motoraggregaten, um
die verschiedenen Füllstände prüfen zu
können.

 Schieben Sie den äußeren Hebel B
nach links und heben Sie die Haube
an.

 Lösen Sie die Haubenstütze C aus
der Halterung.

 Fixieren Sie die Haubenstütze in der
Raste, um die Motorhaube offen zu
halten. Schließen

 Haken Sie die Haubenstütze aus
der Raste aus.

 Klemmen Sie die Haubenstütze in
die Halterung.

 Senken Sie die Motorhaube ab und
lassen Sie sie zum Schluss zufallen.

 Ziehen Sie an der Motorhaube, um
sich zu vergewissern, dass sie richtig
eingerastet ist.
Öffnen

 Öffnen Sie die linke Vordertür.

 Ziehen Sie den Innenhebel A unten
am Türrahmen. Der Innenhebel ist so angebracht,
dass die Motorhaube nicht geöff-
net werden kann, solange die linke
Vordertür geschlossen ist.

9
i

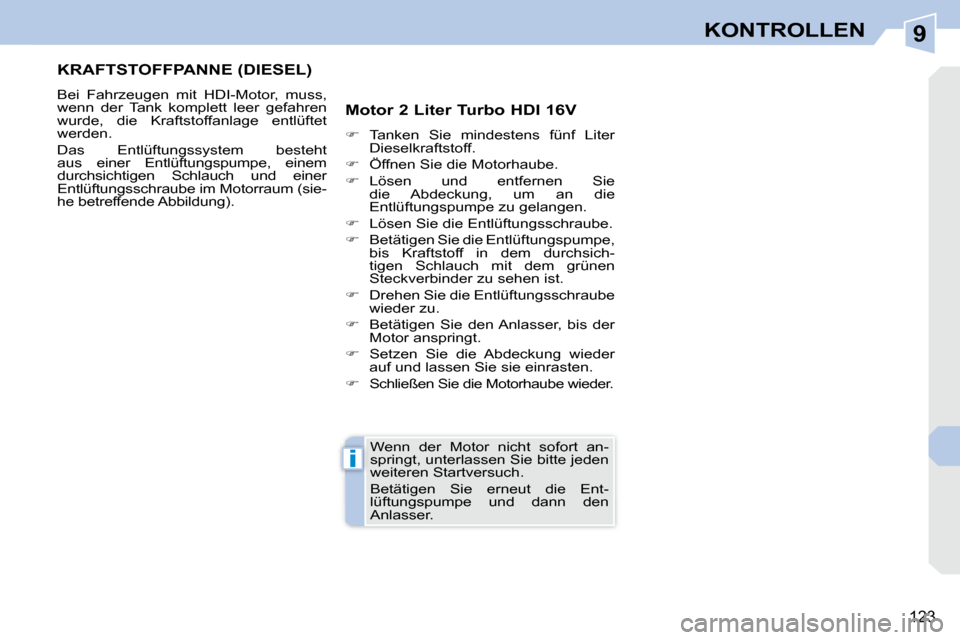

123
KONTROLLEN
KRAFTSTOFFPANNE (DIESEL)
Bei Fahrzeugen mit HDI-Motor, muss,
wenn der Tank komplett leer gefahren
wurde, die Kraftstoffanlage entlüftet
werden.
Das Entlüftungssystem besteht
aus einer Entlüftungspumpe, einem
durchsichtigen Schlauch und einer
Entlüftungsschraube im Motorraum (sie-
he betreffende Abbildung). Motor 2 Liter Turbo HDI 16V

 Tanken Sie mindestens fünf Liter
Dieselkraftstoff.

 Öffnen Sie die Motorhaube.

 Lösen und entfernen Sie
die Abdeckung, um an die
Entlüftungspumpe zu gelangen.

 Lösen Sie die Entlüftungsschraube.

 Betätigen Sie die Entlüftungspumpe,
bis Kraftstoff in dem durchsich-
tigen Schlauch mit dem grünen
Steckverbinder zu sehen ist.

 Drehen Sie die Entlüftungsschraube
wieder zu.

 Betätigen Sie den Anlasser, bis der
Motor anspringt.

 Setzen Sie die Abdeckung wieder
auf und lassen Sie sie einrasten.

 Schließen Sie die Motorhaube wieder.
Wenn der Motor nicht sofort an-
springt, unterlassen Sie bitte jeden
weiteren Startversuch.
Betätigen Sie erneut die Ent-
lüftungspumpe und dann den
Anlasser.

9

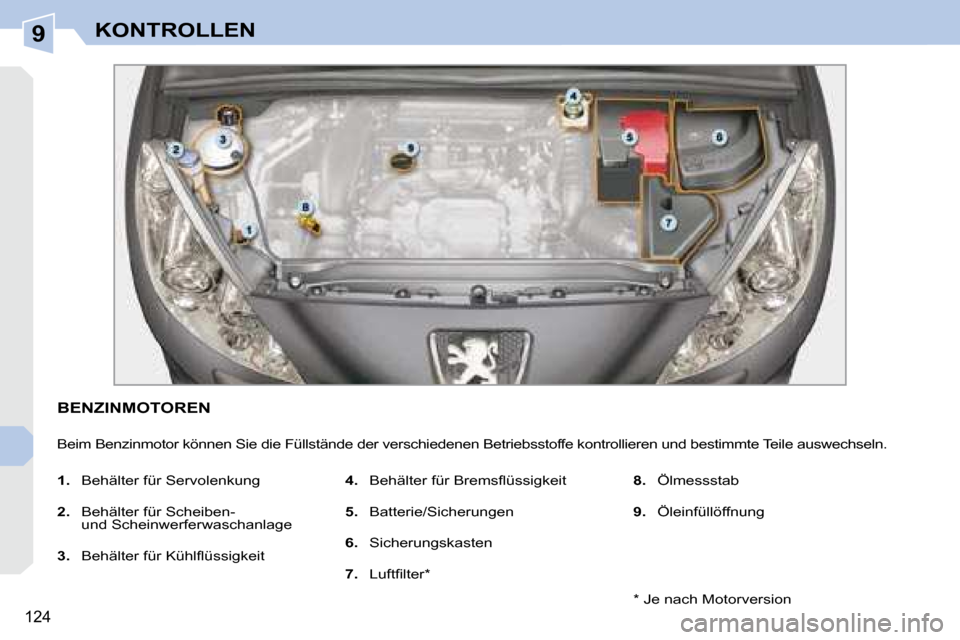

124
KONTROLLEN
BENZINMOTOREN
Beim Benzinmotor können Sie die Füllstände der verschiedenen Betriebsstoffe kontrollieren und bestimmte Teile auswechseln.

1. Behälter für Servolenkung

2. Behälter für Scheiben-
und Scheinwerferwaschanlage

3. Behälter für Kühlfl üssigkeit
4. Behälter für Bremsfl üssigkeit

5. Batterie/Sicherungen

6. Sicherungskasten

7. Luftfi lter *
8. Ölmessstab

9. Öleinfüllöffnung
* Je nach Motorversion
