2007 YAMAHA GP1300R Manual de utilização (in Portuguese)

MANUAL DO
PROPRIETÁRIO/OPERADOR
2007 WaveRunner
GP1300R
F1G-F8199-74-P0
UF1G74P0.book Page 1 Monday, July 31, 2006 9:26 AM

LER ESTE MANUAL DO PROPRIETÁRIO/OPERADOR ATENTAMENTE ANTES
DE UTILIZAR O VEÍCULO AQUÁTICO.
UF1G74P0.book Page 1 Monday, July 31, 2006 9:26 AM

Informação importante
PJU30091
Nome da Entidade Notificada para a avaliação das emissões de gases de escape: Luxcontrol SA
Endereço: 1, avenue des Terres Rouges BP 349
Cidade: Esch-sur-Alzette Código postal: L-4004
País: LuxemburgoNúmero de ID: 0882
Número do Certificado do exame de tipo CE (caso aplicável): LC*2003/44*10011
Revisão N.º:
Nome do fabricante do veículo aquático:
YAMAHA MOTOR MANUFACTURING CORPORATION OF AMERICA
Endereço: 1000 GA Highway 34 East
Cidade: Newnan GeorgiaCódigo postal: 30265-1320
País: EUA
Nome do Representante Autorizado (caso aplicável):
YAMAHA MOTOR EUROPE N.V.
Endereço: Koolhovenlaan 101
Cidade: Schiphol-RijkCódigo postal: 1119 NC
País: Países Baixos
Nome da Entidade Notificada para a avaliação de emissões sonoras: Luxcontrol SA
Endereço: 1, avenue des Terres Rouges BP 349
Cidade: Esch-sur-AlzetteCódigo postal: L-4004
País: LuxemburgoNúmero de ID: 0882
Declaração de Conformidade para Veículos Aquáticos
com os requisitos da Directiva 94/25/CE
conforme alterada pela Directiva 2003/44/CE
UF1G74P0.book Page 1 Monday, July 31, 2006 9:26 AM

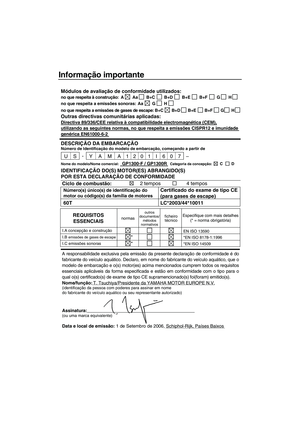

Informação importante
Nome/função:T. Tsuchiya/Presidente da YAMAHA MOTOR EUROPE N.V.(identificação da pessoa com poderes para assinar em nome
do fabricante do veículo aquático ou seu representante autorizado)
Assinatura: (ou uma marca equivalente)
Data e local de emissão: 1 de Setembro de 2006, Schiphol-Rijk, Países Baixos
IDENTIFICAÇÃO DO(S) MOTOR(ES) ABRANGIDO(S)
POR ESTA DECLARAÇÃO DE CONFORMIDADE
Ciclo de combustão: 2 tempos 4 tempos
Número(s) único(s) de identificação do
motor ou código(s) da família de motoresCertificado do exame de tipo CE
(para gases de escape)
60T LC*2003/44*10011
REQUISITOS
ESSENCIAISnormas
outros
documentos/
métodos
normativosficheiro
técnicoEspecifique com mais detalhes
(* = norma obrigatória)
I.A concepção e construçãoEN ISO 13590
I.B emissões de gases de escape**EN ISO 8178-1:1996
I.C emissões sonoras**EN ISO 14509
Módulos de avaliação de conformidade utilizados:
no que respeita à construção: A Aa B+C B+D B+E B+F G H
no que respeita a emissões sonoras: Aa G H
no que respeita a emissões de gases de escape: B+E B+D B+C B+F G H
Outras directivas comunitárias aplicadas:
Directiva 89/336/CEE relativa à compatibilidade electromagnética (CEM),
utilizando as seguintes normas, no que respeita a emissões CISPR12 e imunidade
genérica EN61000-6-2
DESCRIÇÃO DA EMBARCAÇÃONúmero de Identificação do modelo de embarcação, começando a partir de
Nome do modelo/Nome comercial:GP1300-F / GP1300R Categoria da concepção: C D
U S Y A M 01I6A12 7– 0 -
A responsabilidade exclusiva pela emissão da presente declaração de conformidade é do
fabricante do veículo aquático. Declaro, em nome do fabricante do veículo aquático, que o
modelo de embarcação e o(s) motor(es) acima mencionados cumprem todos os requisitos
essenciais aplicáveis da forma especificada e estão em conformidade com o tipo para o
qual o(s) certificado(s) de exame de tipo CE supramencionado(s) foi(foram) emitido(s).
UF1G74P0.book Page 2 Monday, July 31, 2006 9:26 AM

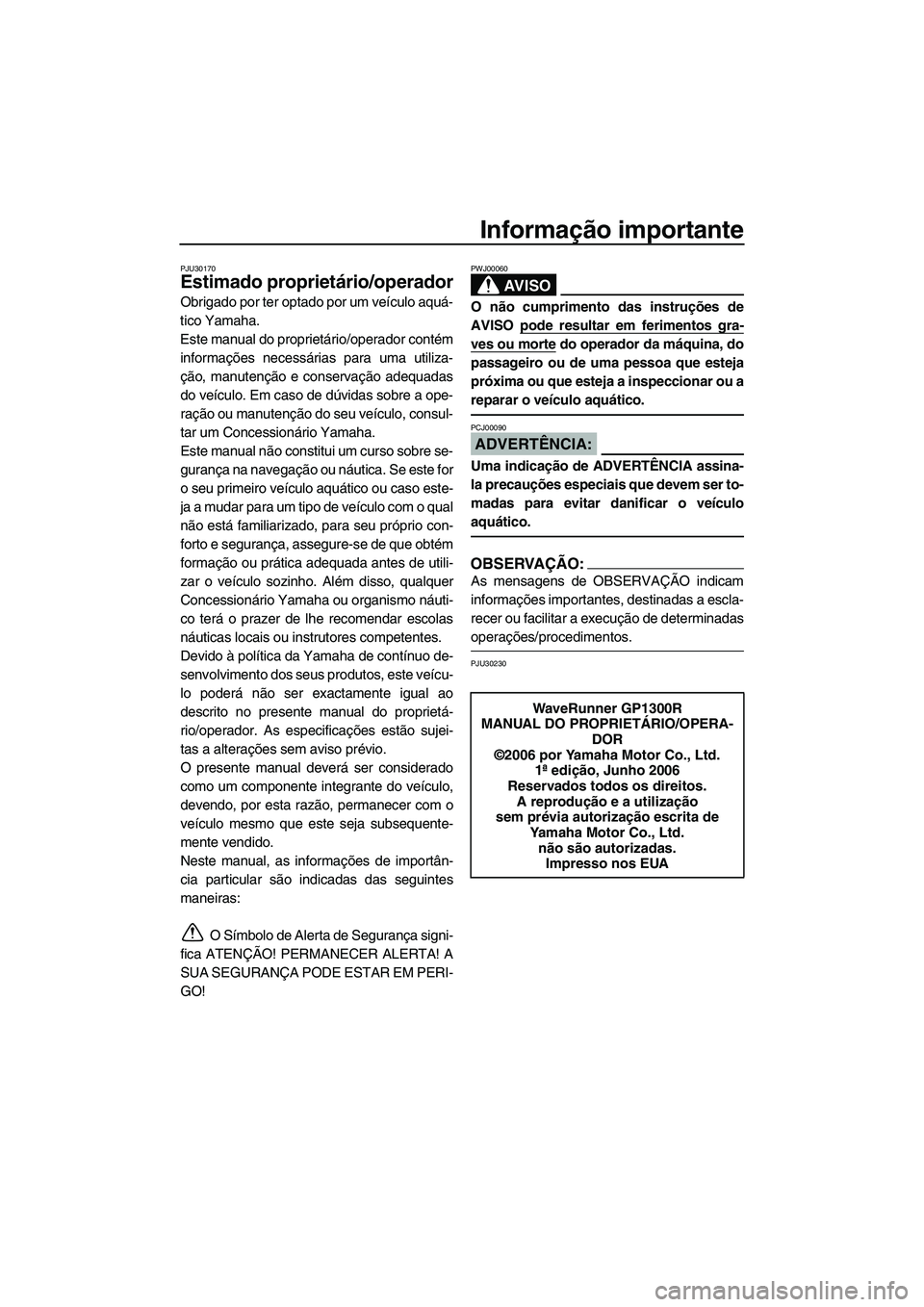

Informação importante
PJU30170
Estimado proprietário/operador
Obrigado por ter optado por um veículo aquá-
tico Yamaha.
Este manual do proprietário/operador contém
informações necessárias para uma utiliza-
ção, manutenção e conservação adequadas
do veículo. Em caso de dúvidas sobre a ope-
ração ou manutenção do seu veículo, consul-
tar um Concessionário Yamaha.
Este manual não constitui um curso sobre se-
gurança na navegação ou náutica. Se este for
o seu primeiro veículo aquático ou caso este-
ja a mudar para um tipo de veículo com o qual
não está familiarizado, para seu próprio con-
forto e segurança, assegure-se de que obtém
formação ou prática adequada antes de utili-
zar o veículo sozinho. Além disso, qualquer
Concessionário Yamaha ou organismo náuti-
co terá o prazer de lhe recomendar escolas
náuticas locais ou instrutores competentes.
Devido à política da Yamaha de contínuo de-
senvolvimento dos seus produtos, este veícu-
lo poderá não ser exactamente igual ao
descrito no presente manual do proprietá-
rio/operador. As especificações estão sujei-
tas a alterações sem aviso prévio.
O presente manual deverá ser considerado
como um componente integrante do veículo,
devendo, por esta razão, permanecer com o
veículo mesmo que este seja subsequente-
mente vendido.
Neste manual, as informações de importân-
cia particular são indicadas das seguintes
maneiras:
O Símbolo de Alerta de Segurança signi-
fica ATENÇÃO! PERMANECER ALERTA! A
SUA SEGURANÇA PODE ESTAR EM PERI-
GO!
AV I S O
PWJ00060
O não cumprimento das instruções de
AVISO pode resultar em ferimentos gra-
ves ou morte do operador da máquina, do
passageiro ou de uma pessoa que esteja
próxima ou que esteja a inspeccionar ou a
reparar o veículo aquático.
ADVERTÊNCIA:
PCJ00090
Uma indicação de ADVERTÊNCIA assina-
la precauções especiais que devem ser to-
madas para evitar danificar o veículo
aquático.
OBSERVAÇÃO:
As mensagens de OBSERVAÇÃO indicam
informações importantes, destinadas a escla-
recer ou facilitar a execução de determinadas
operações/procedimentos.
PJU30230
WaveRunner GP1300R
MANUAL DO PROPRIETÁRIO/OPERA-
DOR
©2006 por Yamaha Motor Co., Ltd.
1ª edição, Junho 2006
Reservados todos os direitos.
A reprodução e a utilização
sem prévia autorização escrita de
Yamaha Motor Co., Ltd.
não são autorizadas.
Impresso nos EUA
UF1G74P0.book Page 3 Monday, July 31, 2006 9:26 AM

Índice
Etiquetas importantes e gerais ........ 1

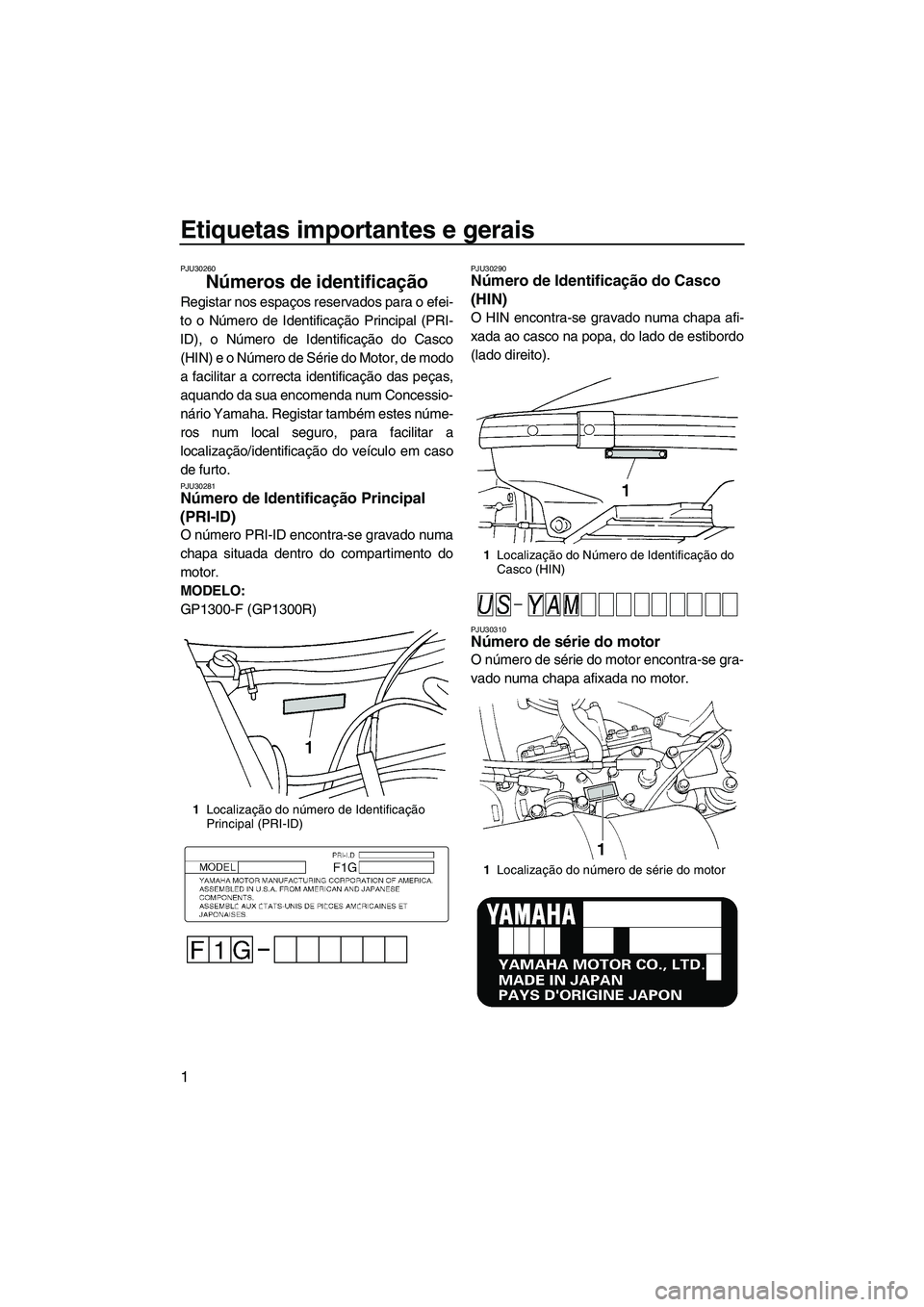

Números de identificação ............... 1
Número de Identificação Principal
(PRI-ID) .......................................... 1
Número de Identificação do Casco
(HIN) .............................................. 1
Número de série do motor ................. 1
Informações sobre o modelo .......... 2
Placa do fabricante ............................ 2
Etiquetas importantes .................... 3
Etiquetas de aviso ............................. 4
Outras etiquetas ................................ 7
Informações de segurança ............... 9
Limitações dos operadores do
veículo aquático .......................... 9
Limitações durante a condução ... 10
Requisitos de operação ............... 11
Equipamento recomendado ......... 14
Informações de perigo ................. 14
Características do veículo ............ 15
Regras de segurança na
navegação ................................. 16
Utilização responsável do
veículo ....................................... 16
Características e funções ............... 18
Localização dos componentes
principais ................................... 18
Operação de controlos e de
outras funções ........................... 22
Banco .............................................. 22
Capot ............................................... 22
Tampão do reservatório de
combustível .................................. 23
Tampão do reservatório de óleo ..... 23
Interruptor de paragem do motor .... 23
Interruptor de paragem de
emergência .................................. 23
Interruptor de arranque ................... 24
Comando do acelerador .................. 24
Saídas piloto da água de
refrigeração .................................. 24Sistema de governo ........................ 25
Selector do Sistema de Controlo do
Caimento (QSTS) ........................ 26
Pega manual ................................... 27
Olhal da proa ................................... 27
Escovéns da popa ........................... 28
Sistema de Gestão do Motor
Yamaha (YEMS) .......................... 28
Centro de informações
multifunções ................................. 28

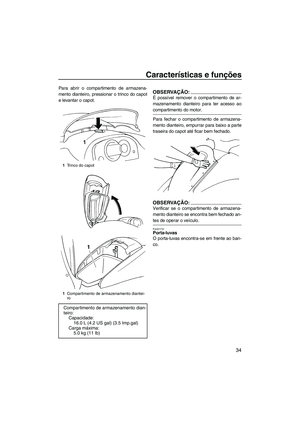

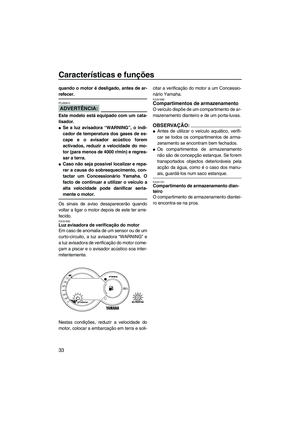

Compartimentos de
armazenamento ........................... 33
Flutuadores Ajustáveis Yamaha
(YAS) ........................................... 35
Operação ......................................... 36
Combustível e óleo ...................... 36
Gasolina .......................................... 36
Óleo para motores a 2 tempos ........ 37
Enchimento do reservatório de
combustível .................................. 37
Enchimento do reservatório de
óleo .............................................. 38
Verificações pré-operação ........... 39
Lista de verificações
pré-operação ................................ 39
Pontos de verificação
pré-operação ................................ 41
Operação ..................................... 48
Rodagem do motor .......................... 48
Colocação do veículo na água ........ 48
Arranque do motor .......................... 49
Paragem do motor ........................... 50
Abandono do veículo ....................... 50
Operação do veículo aquático ..... 51
Familiarização com o veículo .......... 51
Aprendizagem da operação do
veículo .......................................... 51
Utilização do veículo com um
passageiro ................................... 52
Início da marcha do veículo ............ 52
Embarque e início da marcha em
águas profundas .......................... 54
Veículo virado de quilha .................. 57
UF1G74P0.book Page 1 Monday, July 31, 2006 9:26 AM

Índice
Viragem do veículo .......................... 58
Paragem do veículo ........................ 59
Abicagem do veículo ....................... 60
Atracação do veículo em doca ........ 60
Operação em águas agitadas ......... 60
Cuidados pós-operação ............... 61
Transporte do veículo em terra .... 62
Manutenção e conservação ........... 63
Armazenamento ........................... 63
Lavagem do sistema de
refrigeração .................................. 63
Lubrificação ..................................... 64
Sistema de alimentação .................. 64
Bateria ............................................. 65
Limpeza do veículo ......................... 65
Manutenção e ajustamentos ........ 66
Manual do proprietário/operador
e jogo de ferramentas .................. 67
Tabela de manutenção periódica .... 68
Verificar o sistema de
alimentação .................................. 70
Verificar o sistema de injecção
de óleo ......................................... 70
Verificação do ângulo da tubeira
do jacto ........................................ 71
Verificação e ajustamento do cabo
do acelerador ............................... 71
Limpeza e afinação das velas de
ignição .......................................... 71
Pontos de lubrificação ..................... 72
Verificação da bateria ...................... 74
Sistema de injecção de
combustível .................................. 75
Purga da bomba de óleo ................. 76
Ajuste dos Flutuadores Ajustáveis
Yamaha (YAS) ............................. 76
Especificações ................................ 77
Especificações .............................. 77
Recuperação de anomalias............ 78
Diagnóstico de anomalias ............ 78
Tabela de diagnóstico de
anomalias ..................................... 78
Procedimentos de emergência .... 83
Limpeza da tomada do jacto e da
turbina .......................................... 83
Ligação de cabo auxiliar à bateria ... 84
Substituição dos fusíveis ................. 85
Reboque do veículo ........................ 86
Veículo submerso ............................ 86
UF1G74P0.book Page 2 Monday, July 31, 2006 9:26 AM

Etiquetas importantes e gerais
1
PJU30260
Números de identificação
Registar nos espaços reservados para o efei-
to o Número de Identificação Principal (PRI-
ID), o Número de Identificação do Casco
(HIN) e o Número de Série do Motor, de modo
a facilitar a correcta identificação das peças,
aquando da sua encomenda num Concessio-
nário Yamaha. Registar também estes núme-
ros num local seguro, para facilitar a
localização/identificação do veículo em caso
de furto.
PJU30281Número de Identificação Principal
(PRI-ID)
O número PRI-ID encontra-se gravado numa
chapa situada dentro do compartimento do
motor.
MODELO:
GP1300-F (GP1300R)
PJU30290Número de Identificação do Casco
(HIN)
O HIN encontra-se gravado numa chapa afi-
xada ao casco na popa, do lado de estibordo
(lado direito).
PJU30310Número de série do motor
O número de série do motor encontra-se gra-
vado numa chapa afixada no motor.
1Localização do número de Identificação
Principal (PRI-ID)
1Localização do Número de Identificação do
Casco (HIN)
1Localização do número de série do motor
UF1G74P0.book Page 1 Monday, July 31, 2006 9:26 AM
