2007 Seat Leon 5D Betriebsanleitung (in German)

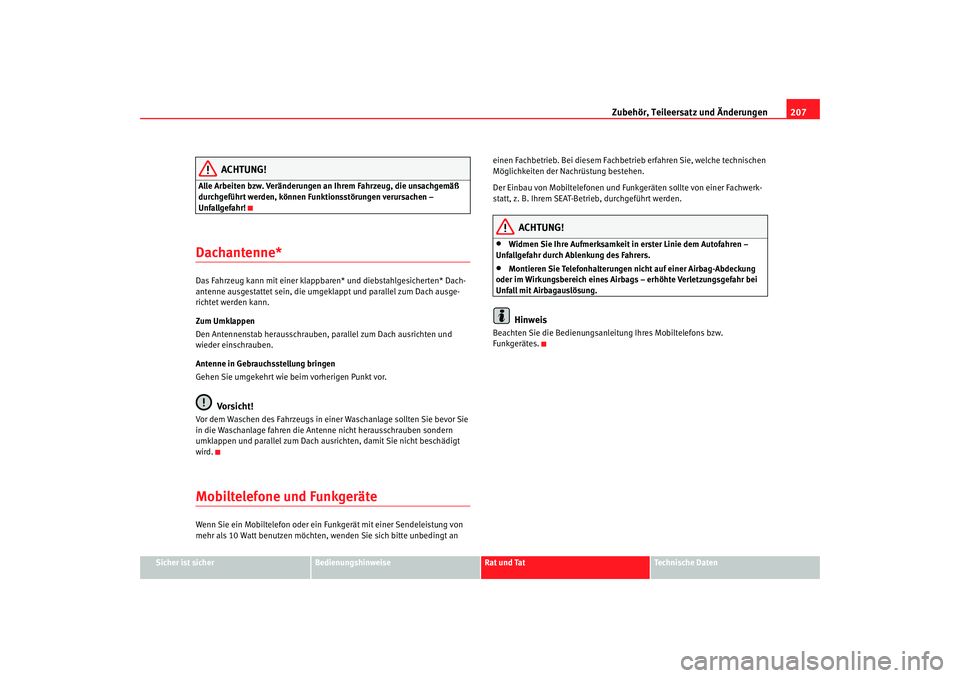

Zubehör, Teileersatz und Änderungen207
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
ACHTUNG!
Alle Arbeiten bzw. Veränderungen an Ihrem Fahrzeug, die unsachgemäß
durchgeführt werden, können Funktionsstörungen verursachen –
Unfallgefahr!Dachantenne*Das Fahrzeug kann mit einer klappbaren* und diebstahlgesicherten* Dach-
antenne ausgestattet sein, die umgeklappt und parallel zum Dach ausge-
richtet werden kann.
Zum Umklappen
Den Antennenstab herausschrauben, parallel zum Dach ausrichten und
wieder einschrauben.
Antenne in Gebrauchsstellung bringen
Gehen Sie umgekehrt wie beim vorherigen Punkt vor.
Vorsicht!
Vor dem Waschen des Fahrzeugs in einer Waschanlage sollten Sie bevor Sie
in die Waschanlage fahren die Antenne nicht herausschrauben sondern
umklappen und parallel zum Dach ausrichten, damit Sie nicht beschädigt
wird.Mobiltelefone und FunkgeräteWenn Sie ein Mobiltelefon oder ein Funkgerät mit einer Sendeleistung von
mehr als 10 Watt benutzen möchten, we nden Sie sich bitte unbedingt an einen Fachbetrieb. Bei diesem Fachbetrieb erfahren Sie, welche technischen
Möglichkeiten der Na
chrüstung bestehen.
Der Einbau von Mobiltelefonen und Fu nkgeräten sollte von einer Fachwerk-
statt, z. B. Ihrem SEAT-Bet rieb, durchgeführt werden.
ACHTUNG!
•
Widmen Sie Ihre Aufmerksamkeit in erster Linie dem Autofahren –
Unfallgefahr durch Ablenkung des Fahrers.
•
Montieren Sie Telefonhalterungen nicht auf einer Airbag-Abdeckung
oder im Wirkungsbereich eines Airbags – erhöhte Verletzungsgefahr bei
Unfall mit Airbagauslösung.Hinweis
Beachten Sie die Bedienungsanleitung Ihres Mobiltelefons bzw.
Funkgerätes.
leon aleman.book Seite 207 Mittwoch, 29. August 2007 9:20 09

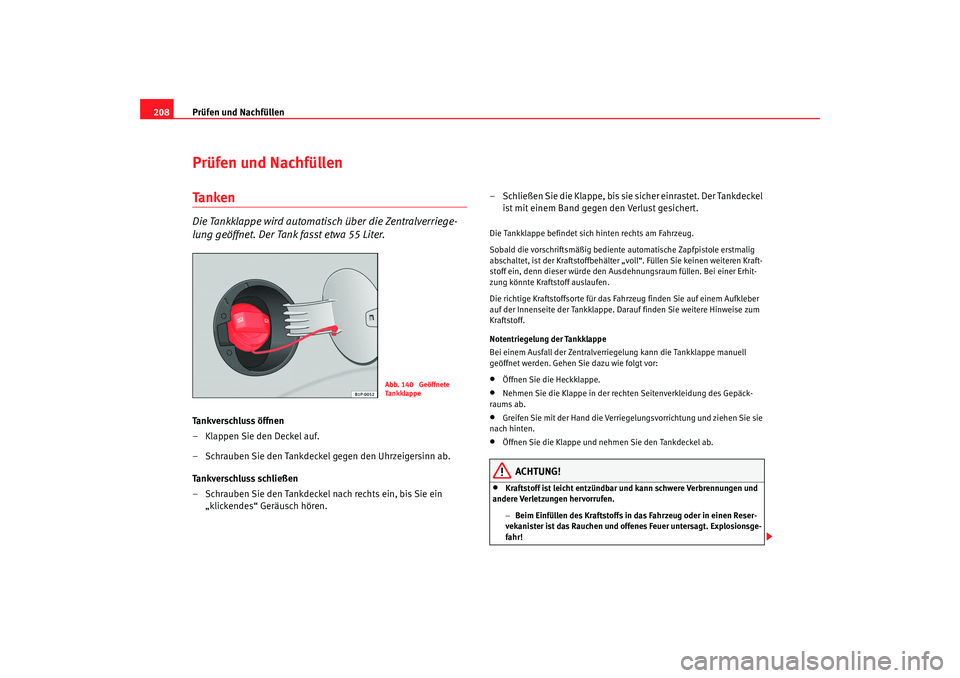

Prüfen und Nachfüllen
208Prüfen und NachfüllenTa n k e nDie Tankklappe wird automatisch über die Zentralverriege-
lung geöffnet. Der Tank fasst etwa 55 Liter.Ta n k v e r s c h l u s s ö f f n e n
– Klappen Sie den Deckel auf.
– Schrauben Sie den Tankdeckel gegen den Uhrzeigersinn ab.
Ta n k v e r s c h l u s s s c h l i e ß e n
– Schrauben Sie den Tankdeckel nach rechts ein, bis Sie ein
„klickendes“ Geräusch hören. – Schließen Sie die Klappe, bis sie sicher einrastet. Der Tankdeckel
ist mit einem Band gegen den Verlust gesichert.
Die Tankklappe befindet sich hinten rechts am Fahrzeug.
Sobald die vorschriftsmäßig bediente automatische Zapfpistole erstmalig
abschaltet, ist der Kraftstoffbehälter „voll“. Füllen Sie keinen weiteren Kraft-
stoff ein, denn dieser würde den Ausdehnungsraum füllen. Bei einer Erhit-
zung könnte Kraftstoff auslaufen.
Die richtige Kraftstoffsorte für das Fahrzeug finden Sie auf einem Aufkleber
auf der Innenseite der Tankklappe. Darauf finden Sie weitere Hinweise zum
Kraftstoff.
Notentriegelung der Tankklappe
Bei einem Ausfall der Zentralverriegelung kann die Tankklappe manuell
geöffnet werden. Gehen Sie dazu wie folgt vor:•
Öffnen Sie die Heckklappe.
•
Nehmen Sie die Klappe in der rechten Seitenverkleidung des Gepäck-
raums ab.
•
Greifen Sie mit der Hand die Verriegelungsvorrichtung und ziehen Sie sie
nach hinten.
•
Öffnen Sie die Klappe und nehmen Sie den Tankdeckel ab.
ACHTUNG!
•
Kraftstoff ist leicht entzündbar und kann schwere Verbrennungen und
andere Verletzungen hervorrufen.
−Beim Einfüllen des Kraftstoffs in das Fahrzeug oder in einen Reser-
vekanister ist das Rauchen und offenes Feuer untersagt. Explosionsge-
fahr!
Abb. 140 Geöffnete
Ta n k k l a p p e
leon aleman.book Seite 208 Mittwoch, 29. August 2007 9:20 09

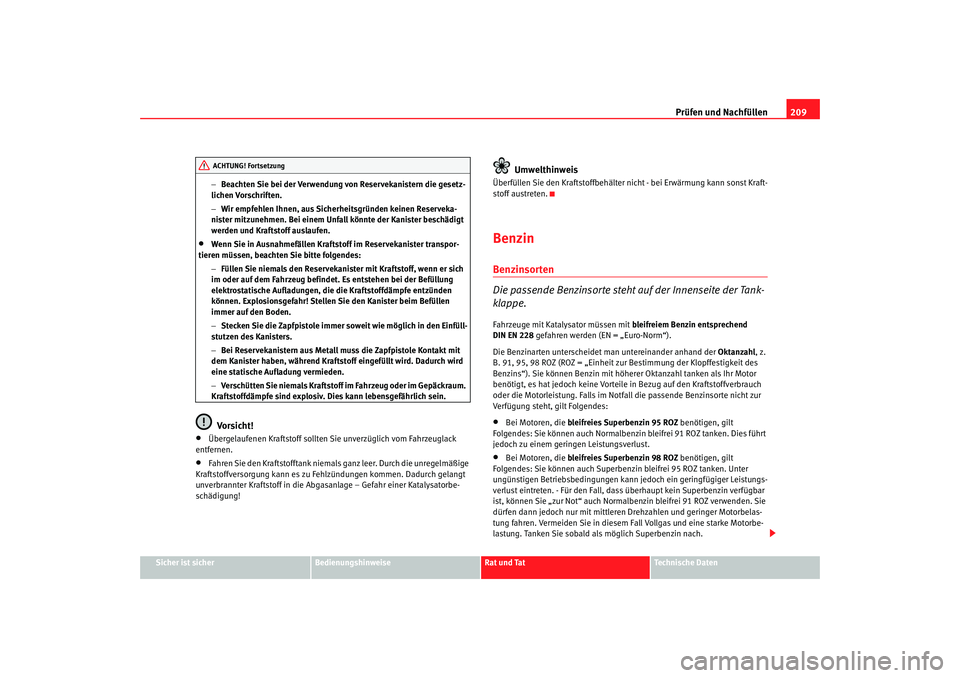

Prüfen und Nachfüllen209
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
−
Beachten Sie bei der Verwendung von Reservekanistern die gesetz-
lichen Vorschriften.
− Wir empfehlen Ihnen, aus Sicherheitsgründen keinen Reserveka-
nister mitzunehmen. Bei einem Unfall könnte der Kanister beschädigt
werden und Kraftstoff auslaufen.
•
Wenn Sie in Ausnahmefällen Kraftstoff im Reservekanister transpor-
tieren müssen, beachten Sie bitte folgendes:
−Füllen Sie niemals den Reservekanister mit Kraftstoff, wenn er sich
im oder auf dem Fahrzeug befindet . Es entstehen bei der Befüllung
elektrostatische Aufladungen, die die Kraftstoffdämpfe entzünden
können. Explosionsgefahr! Stellen Sie den Kanister beim Befüllen
immer auf den Boden.
− Stecken Sie die Zapfpistole immer soweit wie möglich in den Einfüll-
stutzen des Kanisters.
− Bei Reservekanistern aus Metall muss die Zapfpistole Kontakt mit
dem Kanister haben, während Kraftstoff eingefüllt wird. Dadurch wird
eine statische Aufladung vermieden.
− Verschütten Sie niemals Kraftstoff im Fahrzeug oder im Gepäckraum.
Kraftstoffdämpfe sind explosiv. Dies kann lebensgefährlich sein.Vorsicht!
•
Übergelaufenen Kraftstoff sollten Sie unverzüglich vom Fahrzeuglack
entfernen.
•
Fahren Sie den Kraftstofftank niemals ganz leer. Durch die unregelmäßige
Kraftstoffversorgung kann es zu Fehlzündungen kommen. Dadurch gelangt
unverbrannter Kraftstoff in die Abgasanlage – Gefahr einer Katalysatorbe-
schädigung!
Umwelthinweis
Überfüllen Sie den Kraftstoffbehälter nicht - bei Erwärmung kann sonst Kraft-
stoff austreten.BenzinBenzinsorten
Die passende Benzinsorte steht auf der Innenseite der Tank-
klappe.Fahrzeuge mit Katalysator müssen mit bleifreiem Benzin entsprechend
DINEN228 gefahren werden (EN = „Euro-Norm“).
Die Benzinarten unterscheidet man untereinander anhand der Oktanzahl, z.
B. 91, 95, 98 ROZ (ROZ = „Einheit zur Bestimmung der Klopffestigkeit des
Benzins“). Sie können Benzin mit höherer Oktanzahl tanken als Ihr Motor
benötigt, es hat jedoch keine Vorteile in Bezug auf den Kraftstoffverbrauch
oder die Motorleistung. Falls im Notfall die passende Benzinsorte nicht zur
Verfügung steht, gilt Folgendes:•
Bei Motoren, die bleifreies Superbenzin 95 ROZ benötigen, gilt
Folgendes: Sie können auch Normalbenzin bleifrei 91 ROZ tanken. Dies führt
jedoch zu einem geringen Leistungsverlust.
•
Bei Motoren, die bleifreies Superbenzin 98 ROZ benötigen, gilt
Folgendes: Sie können auch Superb enzin bleifrei 95 ROZ tanken. Unter
ungünstigen Betriebsbedingungen kann jedoch ein geringfügiger Leistungs-
verlust eintreten. - Für den Fall, dass überhaupt kein Superbenzin verfügbar
ist, können Sie „zur Not“ auch Normal benzin bleifrei 91 ROZ verwenden. Sie
dürfen dann jedoch nur mit mittleren Drehzahlen und geringer Motorbelas-
tung fahren. Vermeiden Sie in diesem Fall Vollgas und eine starke Motorbe-
lastung. Tanken Sie sobald als möglich Superbenzin nach.
ACHTUNG! Fortsetzung
leon aleman.book Seite 209 Mittwoch, 29. August 2007 9:20 09

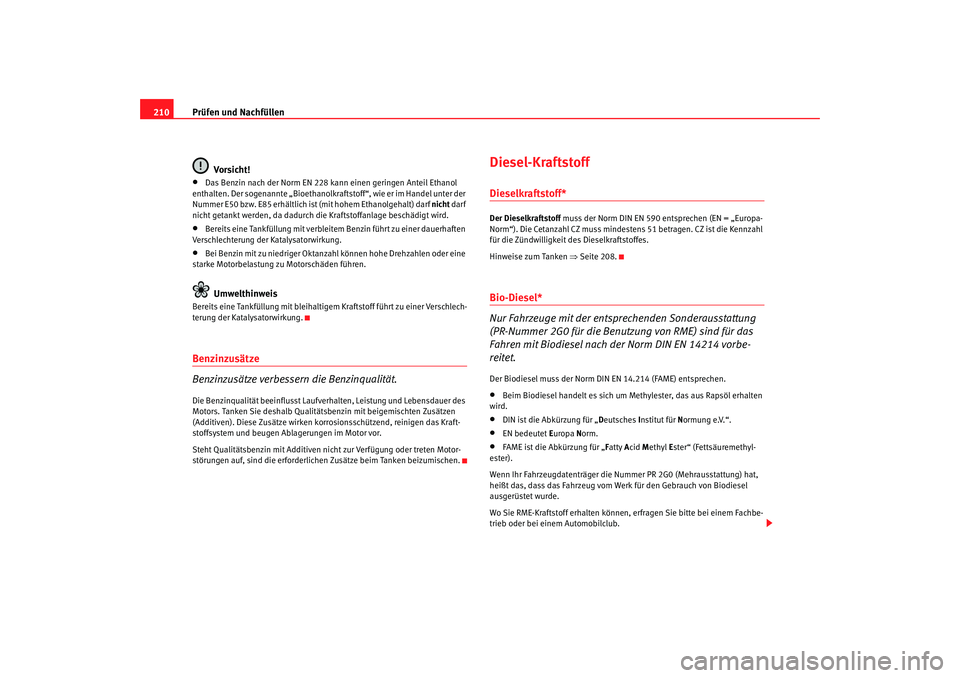

Prüfen und Nachfüllen
210
Vorsicht!•
Das Benzin nach der Norm EN 228 kann einen geringen Anteil Ethanol
enthalten. Der sogenannte „Bioethanolkraftstoff“, wie er im Handel unter der
Nummer E50 bzw. E85 erhältlich is t (mit hohem Ethanolgehalt) darf nicht darf
nicht getankt werden, da dadurch die Kraftstoffanlage beschädigt wird.
•
Bereits eine Tankfüllung mit verbleitem Benzin führt zu einer dauerhaften
Verschlechterung der Katalysatorwirkung.
•
Bei Benzin mit zu niedriger Oktanzah l können hohe Drehzahlen oder eine
starke Motorbelastung zu Motorschäden führen.Umwelthinweis
Bereits eine Tankfüllung mit bleihaltigem Kraftstoff führt zu einer Verschlech-
terung der Katalysatorwirkung.Benzinzusätze
Benzinzusätze verbessern die Benzinqualität.Die Benzinqualität beeinflusst Laufverhalten, Leistung und Lebensdauer des
Motors. Tanken Sie deshalb Qualitätsbenzin mit beigemischten Zusätzen
(Additiven). Diese Zusätze wirken korrosionsschützend, reinigen das Kraft-
stoffsystem und beugen Ablagerungen im Motor vor.
Steht Qualitätsbenzin mit Additiven ni cht zur Verfügung oder treten Motor-
störungen auf, sind die erforderlichen Zusätze beim Tanken beizumischen.
Diesel-KraftstoffDieselkraftstoff*Der Dieselkraftstoff muss der Norm DIN EN 590 entsprechen (EN = „Europa-
Norm“). Die Cetanzahl CZ muss mindestens 51 betragen. CZ ist die Kennzahl
für die Zündwilligkeit des Dieselkraftstoffes.
Hinweise zum Tanken ⇒Seite 208.Bio-Diesel*
Nur Fahrzeuge mit der entsprechenden Sonderausstattung
(PR-Nummer 2G0 für die Benutzung von RME) sind für das
Fahren mit Biodiesel nach der Norm DIN EN 14214 vorbe-
reitet.Der Biodiesel muss der Norm DIN EN 14.214 (FAME) entsprechen.•
Beim Biodiesel handelt es sich um Methylester, das aus Rapsöl erhalten
wird.
• DIN i st die Abkür z
ung für „Deu
tsch
es Institut für N ormung e.V.“.
• EN bedeutet Europa Norm.• FAME i st
die Abkürzung für „ Fatty Aci
d Methyl Ester“ (Fettsäuremethyl-
este

r).
Wenn Ihr Fahrzeugdatenträger die Nu mmer PR 2G0 (Mehrausstattung) hat,
heißt das, dass das Fahrzeug vom Werk für den Gebrauch von Biodiesel
ausgerüstet wurde.
Wo Sie RME-Kraftstoff erhalten können, erfragen Sie bitte bei einem Fachbe-
trieb oder bei einem Automobilclub.
leon aleman.book Seite 210 Mittwoch, 29. August 2007 9:20 09

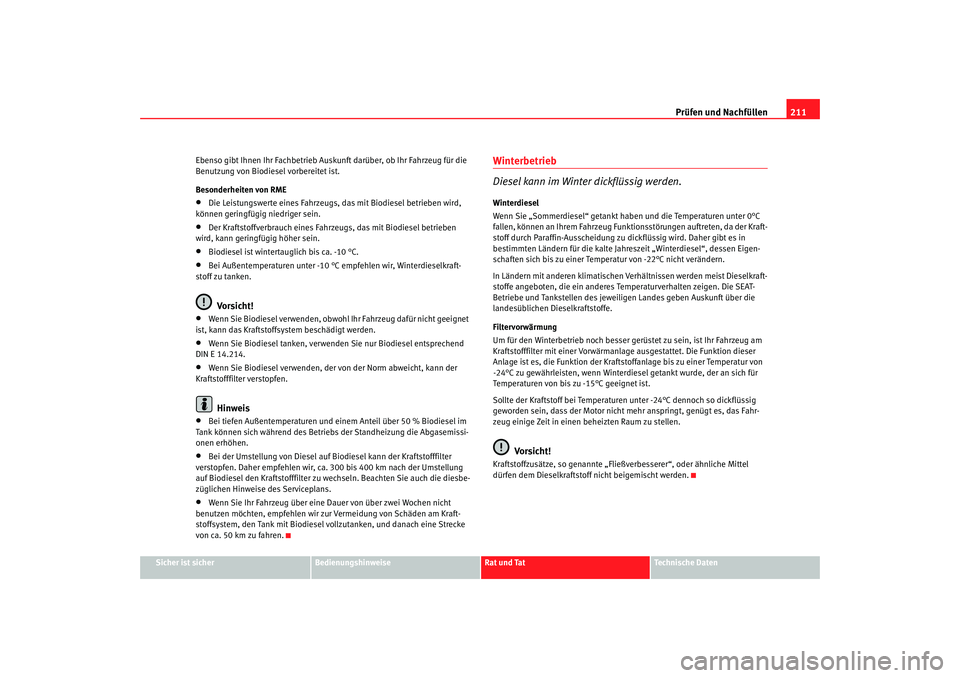

Prüfen und Nachfüllen211
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
Ebenso gibt Ihnen Ihr Fach
betrieb Auskunft darüber, ob Ihr Fahrzeug für die
Benutzung von Biodie sel vorbereitet ist.
Besonderheiten von RME
•
Die Leistungswerte eines Fahrzeugs, das mit Biodiesel betrieben wird,
können geringfügig niedriger sein.
•
Der Kraftstoffverbrauch eines Fahrze ugs, das mit Biodiesel betrieben
wird, kann geringfügig höher sein.
•
Biodiesel ist wintertauglich bis ca. -10 °C.
•
Bei Außentemperaturen unter -10 °C empfehlen wir, Winterdieselkraft-
stoff zu tanken.Vorsicht!
•
Wenn Sie Biodiesel verwenden, obwohl Ihr Fahrzeug dafür nicht geeignet
ist, kann das Kraftstoffsystem beschädigt werden.
•
Wenn Sie Biodiesel tanken, verwenden Sie nur Biodiesel entsprechend
DIN E 14.214.
•
Wenn Sie Biodiesel verwenden, der von der Norm abweicht, kann der
Kraftstofffilter verstopfen.Hinweis
•
Bei tiefen Außentemperaturen und ei nem Anteil über 50 % Biodiesel im
Tank können sich während des Betriebs der Standheizung die Abgasemissi-
onen erhöhen.
•
Bei der Umstellung von Diesel auf Biodiesel kann der Kraftstofffilter
verstopfen. Daher empfehlen wir, ca. 300 bis 400 km nach der Umstellung
auf Biodiesel den Kraftstofffilter zu wechseln. Beachten Sie auch die diesbe-
züglichen Hinweise des Serviceplans.
•
Wenn Sie Ihr Fahrzeug über eine Dauer von über zwei Wochen nicht
benutzen möchten, empfehlen wir zu r Vermeidung von Schäden am Kraft-
stoffsystem, den Tank mit Biodiesel vo llzutanken, und danach eine Strecke
von ca. 50 km zu fahren.
Winterbetrieb
Diesel kann im Winter dickflüssig werden.Winterdiesel
Wenn Sie „Sommerdiesel“ getankt haben und die Temperaturen unter 0°C
fallen, können an Ihrem Fahrzeug Funktionsstörungen auftreten, da der Kraft-
stoff durch Paraffin-Ausscheidung zu dickflüssig wird. Daher gibt es in
bestimmten Ländern für die kalte Jahr eszeit „Winterdiesel“, dessen Eigen-
schaften sich bis zu einer Temp eratur von -22°C nicht verändern.
In Ländern mit anderen klimatischen Ve rhältnissen werden meist Dieselkraft-
stoffe angeboten, die ein anderes Temperaturverhalten zeigen. Die SEAT-
Betriebe und Tankstellen des jeweiligen Landes geben Auskunft über die
landesüblichen Dieselkraftstoffe.
Filtervorwärmung
Um für den Winterbetrieb noch besser gerüstet zu sein, ist Ihr Fahrzeug am
Kraftstofffilter mit einer Vorwärmanlage ausgestattet. Die Funktion dieser
Anlage ist es, die Funktion der Kraftstoffanlage bis zu einer Temperatur von
-24°C zu gewährleisten, wenn Winterdiesel getankt wurde, der an sich für
Temperaturen von bis zu -15°C geeignet ist.
Sollte der Kraftstoff bei Temperaturen unter -24°C dennoch so dickflüssig
geworden sein, dass der Motor nicht mehr anspringt, genügt es, das Fahr-
zeug einige Zeit in einen beheizten Raum zu stellen.
Vorsicht!
Kraftstoffzusätze, so genannte „Fließverbesserer“, oder ähnliche Mittel
dürfen dem Dieselkraftstoff nicht beigemischt werden.
leon aleman.book Seite 211 Mittwoch, 29. August 2007 9:20 09

Prüfen und Nachfüllen

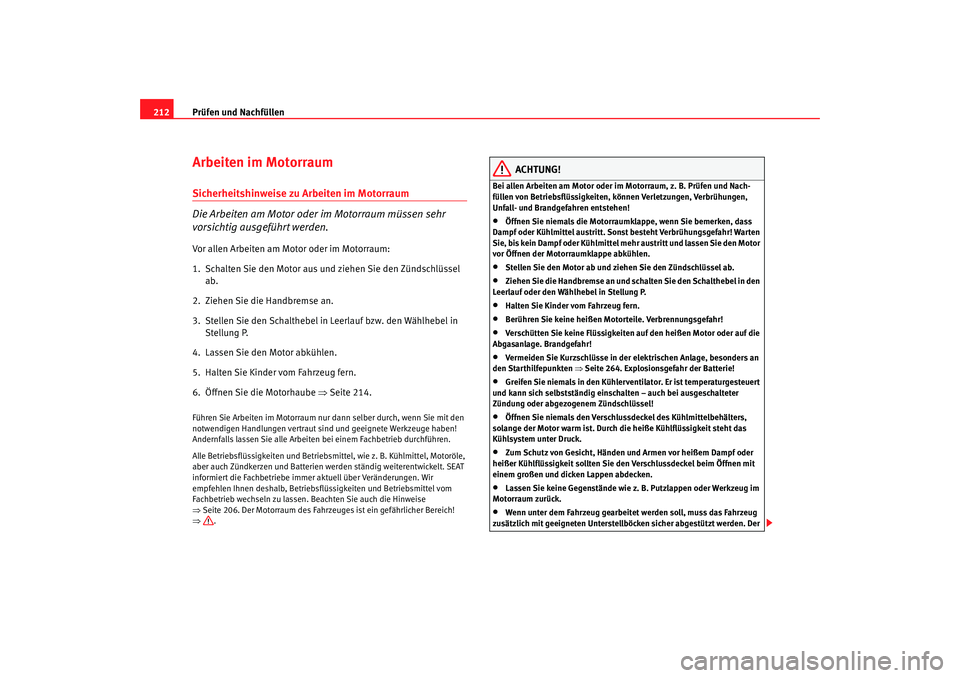

212Arbeiten im MotorraumSicherheitshinweise zu Arbeiten im Motorraum
Die Arbeiten am Motor oder im Motorraum müssen sehr
vorsichtig ausgeführt werden.Vor allen Arbeiten am Motor oder im Motorraum:
1. Schalten Sie den Motor aus und ziehen Sie den Zündschlüssel
ab.
2. Ziehen Sie die Handbremse an.
3. Stellen Sie den Schalthebel in Leerlauf bzw. den Wählhebel in Stellung P.
4. Lassen Sie den Motor abkühlen.
5. Halten Sie Kinder vom Fahrzeug fern.
6. Öffnen Sie die Motorhaube ⇒ Seite 214.Führen Sie Arbeiten im Motorraum nu r dann selber durch, wenn Sie mit den
notwendigen Handlungen vertraut sind und geeignete Werkzeuge haben!
Andernfalls lassen Sie alle Arbeiten bei einem Fachbetrieb durchführen.
Alle Betriebsflüssigkeiten und Betriebsmittel, wie z. B. Kühlmittel, Motoröle,
aber auch Zündkerzen und Batterien werden ständig weiterentwickelt. SEAT
informiert die Fachbetr iebe immer aktuell über Veränderungen. Wir
empfehlen Ihnen deshalb, Betriebsfl üssigkeiten und Betriebsmittel vom
Fachbetrieb wechseln zu lassen. Beachten Sie auch die Hinweise
⇒ Seite 206. Der Motorraum des Fahrzeuges ist ein gefährlicher Bereich!
⇒ .
ACHTUNG!
Bei allen Arbeiten am Motor oder im Motorraum, z. B. Prüfen und Nach-
füllen von Betriebsflüssigkeiten, können Verletzungen, Verbrühungen,
Unfall- und Brandgefahren entstehen!•
Öffnen Sie niemals die Motorraumklappe, wenn Sie bemerken, dass
Dampf oder Kühlmittel austritt. Sonst besteht Verbrühungsgefahr! Warten
Sie, bis kein Dampf oder Kühlmittel mehr austritt und lassen Sie den Motor
vor Öffnen der Motorraumklappe abkühlen.
•
Stellen Sie den Motor ab und ziehen Sie den Zündschlüssel ab.
•
Ziehen Sie die Handbremse an und schalten Sie den Schalthebel in den
Leerlauf oder den Wählhebel in Stellung P.
•
Halten Sie Kinder vom Fahrzeug fern.
•
Berühren Sie keine heißen Motorteile. Verbrennungsgefahr!
•
Verschütten Sie keine Flüssigkeiten auf den heißen Motor oder auf die
Abgasanlage. Brandgefahr!
•
Vermeiden Sie Kurzschlüsse in der elektrischen Anlage, besonders an
den Starthilfepunkten ⇒Seite 264. Explosionsgefahr der Batterie!
•
Greifen Sie niemals in den Kühlerventilator. Er ist temperaturgesteuert
und kann sich selbstständig einschalten – auch bei ausgeschalteter
Zündung oder abgezogenem Zündschlüssel!
•
Öffnen Sie niemals den Verschlussdeckel des Kühlmittelbehälters,
solange der Motor warm ist. Durch die heiße Kühlflüssigkeit steht das
Kühlsystem unter Druck.
•
Zum Schutz von Gesicht, Händen und Armen vor heißem Dampf oder
heißer Kühlflüssigkeit sollten Sie den Verschlussdeckel beim Öffnen mit
einem großen und dicken Lappen abdecken.
•
Lassen Sie keine Gegenstände wie z. B. Putzlappen oder Werkzeug im
Motorraum zurück.
•
Wenn unter dem Fahrzeug gearbeitet werden soll, muss das Fahrzeug
zusätzlich mit geeigneten Unterstellböcken sicher abgestützt werden. Der
leon aleman.book Seite 212 Mittwoch, 29. August 2007 9:20 09

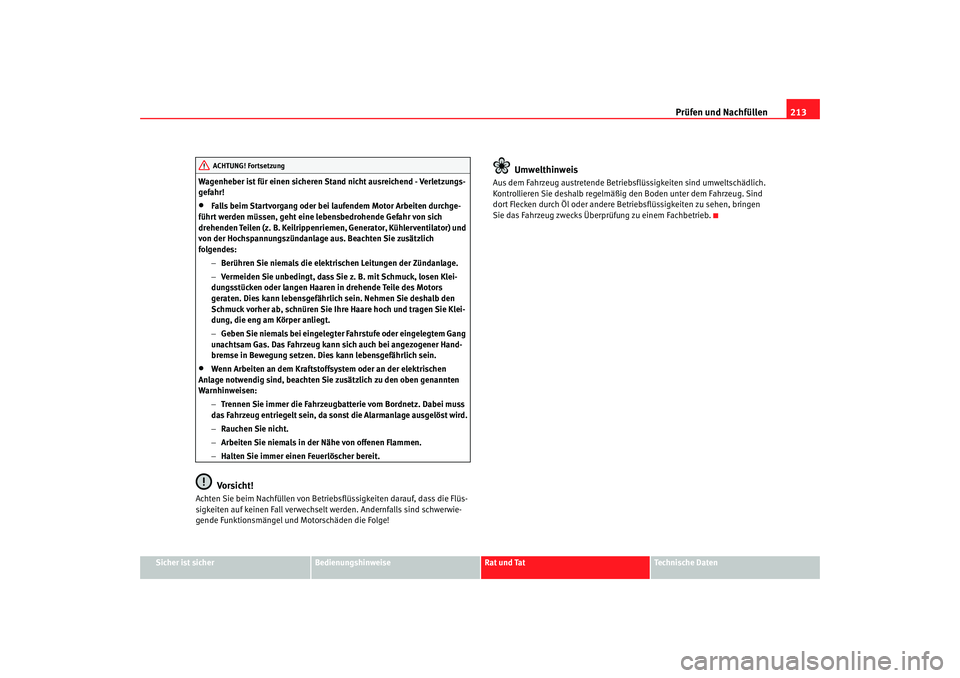

Prüfen und Nachfüllen213
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
Wagenheber ist für einen sicheren Stand nicht ausreichend - Verletzungs-
gefahr!
•
Falls beim Startvorgang oder bei laufendem Motor Arbeiten durchge-
führt werden müssen, geht eine lebensbedrohende Gefahr von sich
drehenden Teilen (z. B. Keilrippenriemen, Generator, Kühlerventilator) und
von der Hochspannungszündanlage aus. Beachten Sie zusätzlich
folgendes:
−Berühren Sie niemals die elektrischen Leitungen der Zündanlage.
− Vermeiden Sie unbedingt, dass Sie z. B. mit Schmuck, losen Klei-
dungsstücken oder langen Haaren in drehende Teile des Motors
geraten. Dies kann lebensgefährlich sein. Nehmen Sie deshalb den
Schmuck vorher ab, schnüren Sie Ih re Haare hoch und tragen Sie Klei-
dung, die eng am Körper anliegt.
− Geben Sie niemals bei eingelegter Fahrstufe oder eingelegtem Gang
unachtsam Gas. Das Fahrzeug kann sich auch bei angezogener Hand-
bremse in Bewegung setzen. Dies kann lebensgefährlich sein.
•
Wenn Arbeiten an dem Kraftstoffsystem oder an der elektrischen
Anlage notwendig sind, beachten Sie zusätzlich zu den oben genannten
Warnhinweisen:
−Trennen Sie immer die Fahrzeugbatterie vom Bordnetz. Dabei muss
das Fahrzeug entriegelt sein, da so nst die Alarmanlage ausgelöst wird.
− Rauchen Sie nicht.
− Arbeiten Sie niemals in der Nähe von offenen Flammen.
− Halten Sie immer einen Feuerlöscher bereit.Vorsicht!
Achten Sie beim Nachfüllen von Betriebsflüssigkeiten darauf, dass die Flüs-
sigkeiten auf keinen Fall verwechselt werden. Andernfalls sind schwerwie-
gende Funktionsmängel und Motorschäden die Folge!
Umwelthinweis
Aus dem Fahrzeug austretende Betriebs flüssigkeiten sind umweltschädlich.
Kontrollieren Sie deshalb regelmäßig den Boden unter dem Fahrzeug. Sind
dort Flecken durch Öl oder andere Betriebsflüssigkeiten zu sehen, bringen
Sie das Fahrzeug zwecks Überprüfung zu einem Fachbetrieb.
ACHTUNG! Fortsetzung
leon aleman.book Seite 213 Mittwoch, 29. August 2007 9:20 09

Prüfen und Nachfüllen

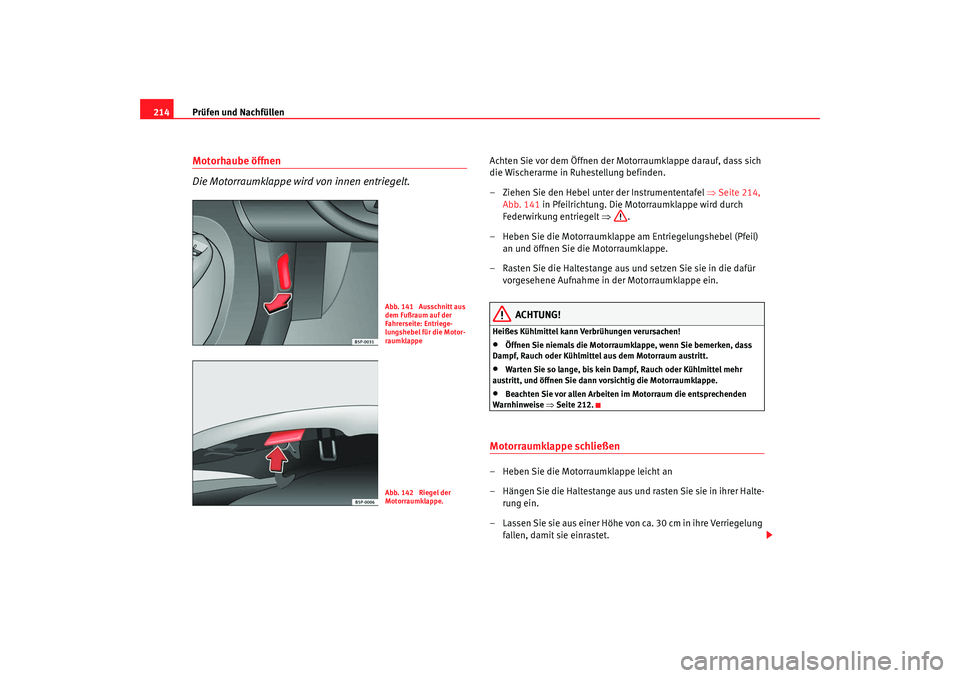

214Motorhaube öffnen
Die Motorraumklappe wird von innen entriegelt.
Achten Sie vor dem Öffnen der Motorraumklappe darauf, dass sich
die Wischerarme in Ruhestellung befinden.
– Ziehen Sie den Hebel unter der Instrumententafel ⇒Seite 214,
Abb. 141 in Pfeilrichtung. Die Motorraumklappe wird durch
Federwirkung entriegelt ⇒.
– Heben Sie die Motorraumklappe am Entriegelungshebel (Pfeil) an und öffnen Sie die Motorraumklappe.
– Rasten Sie die Haltestange aus und setzen Sie sie in die dafür vorgesehene Aufnahme in der Motorraumklappe ein.
ACHTUNG!
Heißes Kühlmittel kann Verbrühungen verursachen!•
Öffnen Sie niemals die Motorraumklappe, wenn Sie bemerken, dass
Dampf, Rauch oder Kühlmittel aus dem Motorraum austritt.
•
Warten Sie so lange, bis kein Dampf, Rauch oder Kühlmittel mehr
austritt, und öffnen Sie dann vorsichtig die Motorraumklappe.
•
Beachten Sie vor allen Arbeiten im Motorraum die entsprechenden
Warnhinweise ⇒Seite 212.
Motorraumklappe schließen– Heben Sie die Motorraumklappe leicht an
– Hängen Sie die Haltestange aus und rasten Sie sie in ihrer Halte-
rung ein.
– Lassen Sie sie aus einer Höhe von ca. 30 cm in ihre Verriegelung fallen, damit sie einrastet.
Abb. 141 Ausschnitt aus
dem Fußraum auf der
Fahrerseite: Entriege-
lungshebel für die Motor-
raumklappeAbb. 142 Riegel der
Motorraumklappe.
leon aleman.book Seite 214 Mittwoch, 29. August 2007 9:20 09
