2007 Seat Leon 5D Betriebsanleitung (in German)

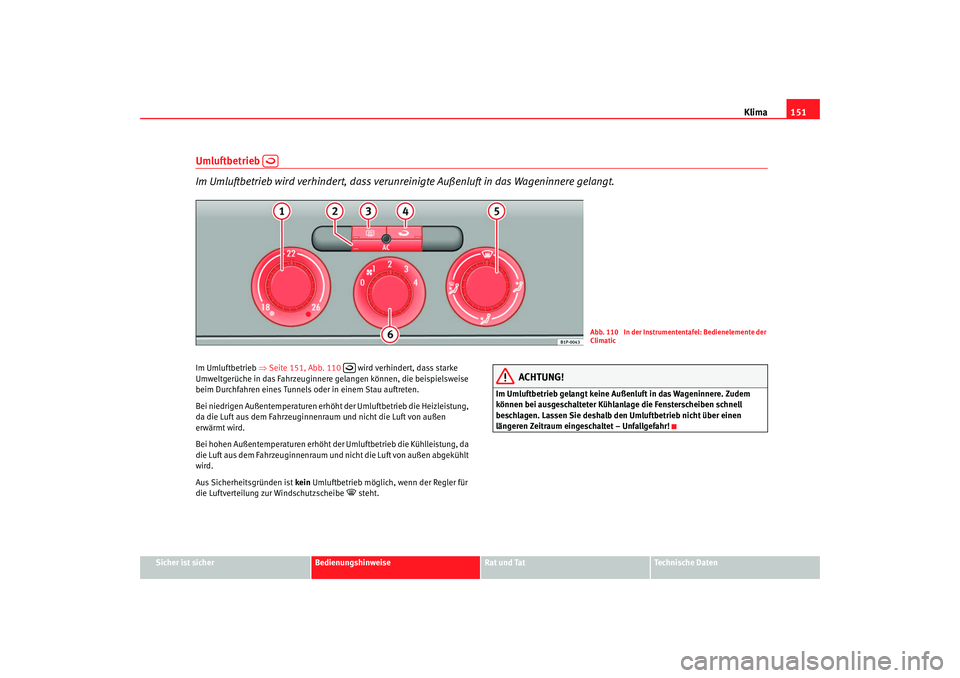

Klima151
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
Umluftbetrieb
Im Umluftbetrieb wird verhindert, dass verunreinigte Außenluft in das Wageninnere gelangt.Im Umluftbetrieb ⇒Seite 151, Abb. 110 wird verhindert, dass starke
Umweltgerüche in das Fahrzeuginnere gelangen können, die beispielsweise
beim Durchfahren eines Tunnels oder in einem Stau auftreten.
Bei niedrigen Außentemperaturen erhöht der Umluftbetrieb die Heizleistung,
da die Luft aus dem Fahrzeuginnenraum und nicht die Luft von außen
erwärmt wird.
Bei hohen Außentemperaturen erhöht der Umluftbetrieb die Kühlleistung, da
die Luft aus dem Fahrzeuginnenraum und nicht die Luft von außen abgekühlt
wird.
Aus Sicherheitsgründen ist kein Umluftbetrieb möglich, wenn der Regler für
die Luftverteilung zur Windschutzscheibe
 steht.
ACHTUNG!
Im Umluftbetrieb gelangt keine Außenluft in das Wageninnere. Zudem
können bei ausgeschalteter Kühlanlage die Fensterscheiben schnell
beschlagen. Lassen Sie deshalb den Umluftbetrieb nicht über einen
längeren Zeitraum eingeschaltet – Unfallgefahr!

Abb. 110 In der Instrumententafel: Bedienelemente der
Climatic

leon aleman.book Seite 151 Mittwoch, 29. August 2007 9:20 09

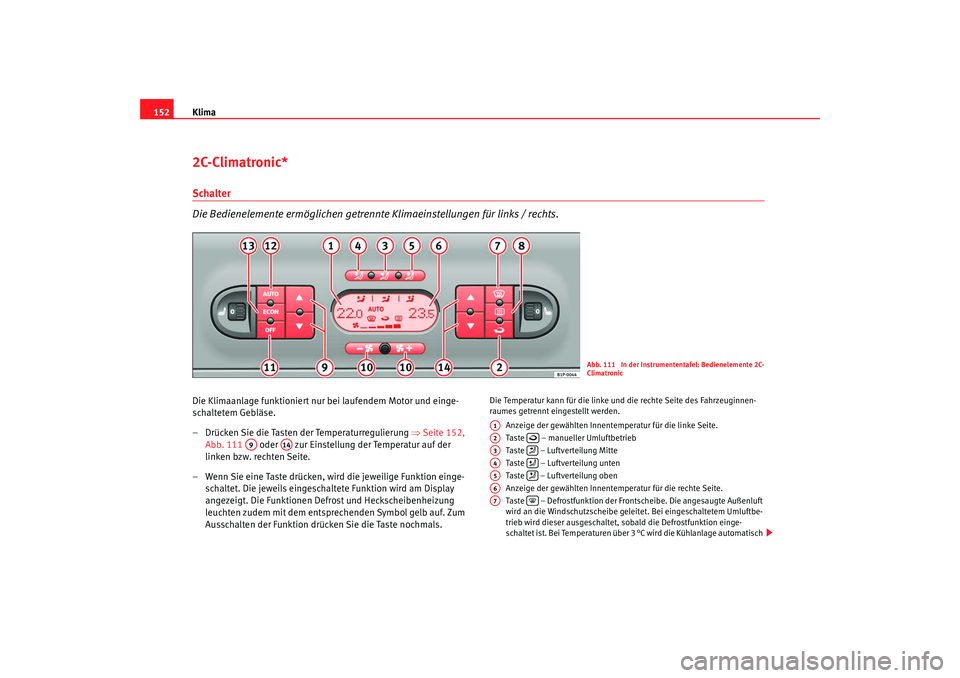

Klima
1522C-Climatronic*Schalter
Die Bedienelemente ermöglichen getrennte Klimaeinstellungen für links / rechts.Die Klimaanlage funktioniert nur bei laufendem Motor und einge-
schaltetem Gebläse.
– Drücken Sie die Tasten der Temperaturregulierung ⇒Seite 152,
Abb. 111 oder zur Einstellung der Temperatur auf der
linken bzw. rechten Seite.
– Wenn Sie eine Taste drücken, wird die jeweilige Funktion einge- schaltet. Die jeweils eingeschaltete Funktion wird am Display
angezeigt. Die Funktionen Defrost und Heckscheibenheizung
leuchten zudem mit dem entsprechenden Symbol gelb auf. Zum
Ausschalten der Funktion drücken Sie die Taste nochmals.
Die Temperatur kann für die linke und die rechte Seite des Fahrzeuginnen-
raumes getrennt eingestellt werden.
Anzeige der gewählten Innentemperatur für die linke Seite.
Taste – manueller Umluftbetrieb
Taste – Luftverteilung Mitte
Taste – Luftverteilung unten
Taste – Luftverteilung oben
Anzeige der gewählten Innentem peratur für die rechte Seite.
Taste – Defrostfunktion der Frontscheibe. Die angesaugte Außenluft
wird an die Windschutzscheibe geleitet. Bei eingeschaltetem Umluftbe-
trieb wird dieser ausgeschaltet, sobald die Defrostfunktion einge-
schaltet ist. Bei Temperaturen über 3 °C wird die Kühlanlage automatisch
Abb. 111 In der Instrumententafel: Bedienelemente 2C-
Climatronic
A9
A14
A1A2

A3

A4

A5

A6A7

leon aleman.book Seite 152 Mittwoch, 29. August 2007 9:20 09

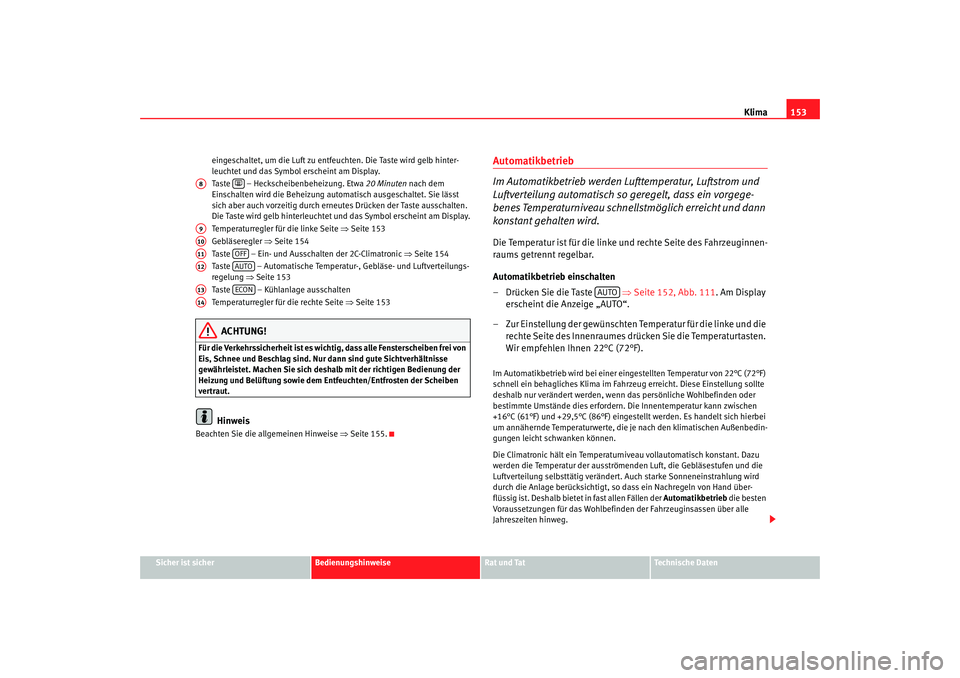

Klima153
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
eingeschaltet, um die Luft zu entfeuchten. Die Taste wird gelb hinter-
leuchtet und das Symbol erscheint am Display.
Taste – Heckscheibenbeheizung. Etwa
20 Minuten nach dem
Einschalten wird die Beheizung automatisch ausgeschaltet. Sie lässt
sich aber auch vorzeitig durch erneutes Drücken der Taste ausschalten.
Die Taste wird gelb hinterleuchtet und das Symbol erscheint am Display.
Temperaturregler für die linke Seite ⇒Seite 153
Gebläseregler ⇒Seite 154
Taste – Ein- und Ausschalten der 2C-Climatronic ⇒Seite 154
Taste – Automatische Temperatur-, Gebläse- und Luftverteilungs-
regelung ⇒Seite 153
Taste – Kühlanlage ausschalten
Temperaturregler für die rechte Seite ⇒Seite 153
ACHTUNG!
Für die Verkehrssicherheit ist es wichti g, dass alle Fensterscheiben frei von
Eis, Schnee und Beschlag sind. Nur dann sind gute Sichtverhältnisse
gewährleistet. Machen Sie sich deshalb mit der richtigen Bedienung der
Heizung und Belüftung sowie dem Entfeuchten/Entfrosten der Scheiben
vertraut.
Hinweis
Beachten Sie die allgemeinen Hinweise ⇒Seite 155.
Automatikbetrieb
Im Automatikbetrieb werden Lufttemperatur, Luftstrom und
Luftverteilung automatisch so geregelt, dass ein vorgege-
benes Temperaturniveau schnellstmöglich erreicht und dann
konstant gehalten wird.Die Temperatur ist für die linke und rechte Seite des Fahrzeuginnen-
raums getrennt regelbar.
Automatikbetrieb einschalten
– Drücken Sie die Taste ⇒Seite 152, Abb. 111 . Am Display
erscheint die Anzeige „AUTO“.
– Zur Einstellung der gewünschten Temperatur für die linke und die rechte Seite des Innenraumes drücken Sie die Temperaturtasten.
Wir empfehlen Ihnen 22°C (72°F).Im Automatikbetrieb wird bei einer eingestellten Temperatur von 22°C (72°F)
schnell ein behagliches Klima im Fahrze ug erreicht. Diese Einstellung sollte
deshalb nur verändert werden, wenn das persönliche Wohlbefinden oder
bestimmte Umstände dies erfordern. Die Innentemperatur kann zwischen
+16°C (61°F) und +29,5°C (86°F) eingestellt werden. Es handelt sich hierbei
um annähernde Temperaturwerte, die je nach den klimatischen Außenbedin-
gungen leicht schwanken können.
Die Climatronic hält ein Temperaturniveau vollautomatisch konstant. Dazu
werden die Temperatur der ausströmenden Luft, die Gebläsestufen und die
Luftverteilung selbsttätig verändert. Auch starke Sonneneinstrahlung wird
durch die Anlage berücksichtigt, so dass ein Nachregeln von Hand über-
flüssig ist. Deshalb bietet in fast allen Fällen der Automatikbetrieb die besten
Voraussetzungen für das Wohlbefinden der Fahrzeuginsassen über alle
Jahreszeiten hinweg.
A8

A9A10A11
OFF
A12
AUTO
A13
ECON
A14
AUTO
leon aleman.book Seite 153 Mittwoch, 29. August 2007 9:20 09

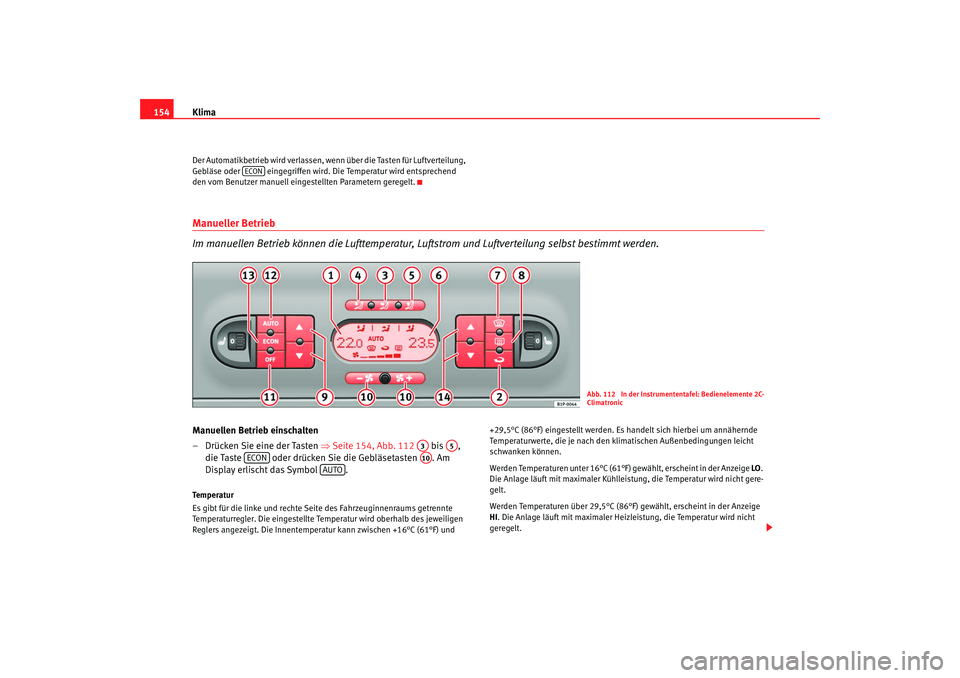

Klima
154Der Automatikbetrieb wird verlassen, wenn über die Tasten für Luftverteilung,
Gebläse oder eingegriffen wird. Die Temperatur wird entsprechend
den vom Benutzer manuell eingestellten Parametern geregelt.Manueller Betrieb
Im manuellen Betrieb können die Lufttemperatur, Luftstrom und Luftverteilung selbst bestimmt werden.Manuellen Betrieb einschalten
– Drücken Sie eine der Tasten ⇒Seite 154, Abb. 112 bis ,
die Taste oder drücken Sie die Gebläsetasten . Am
Display erlischt das Symbol .Temperatur
Es gibt für die linke und rechte Se ite des Fahrzeuginnenraums getrennte
Temperaturregler. Die eingestellte Temperatur wird oberhalb des jeweiligen
Reglers angezeigt. Die Innentemperatur kann zwischen +16°C (61°F) und +29,5°C (86°F) eingestellt werden. Es handelt sich hierbei um annähernde
Temperaturwerte, die je nach den klimatischen Außenbedingungen leicht
schwanken können.
Werden Temperaturen unter 16°C (61°F)
gewählt, erscheint in der Anzeige LO.
Die Anlage läuft mit maximaler Kühlleistung, die Temperatur wird nicht gere-
gelt.
Werden Temperaturen über 29,5°C (86°F) gewählt, erscheint in der Anzeige
HI . Die Anlage läuft mit maximaler Heizleistung, die Temperatur wird nicht
geregelt.
ECON
Abb. 112 In der Instrumententafel: Bedienelemente 2C-
Climatronic
A3
A5
ECON
A10
AUTO
leon aleman.book Seite 154 Mittwoch, 29. August 2007 9:20 09

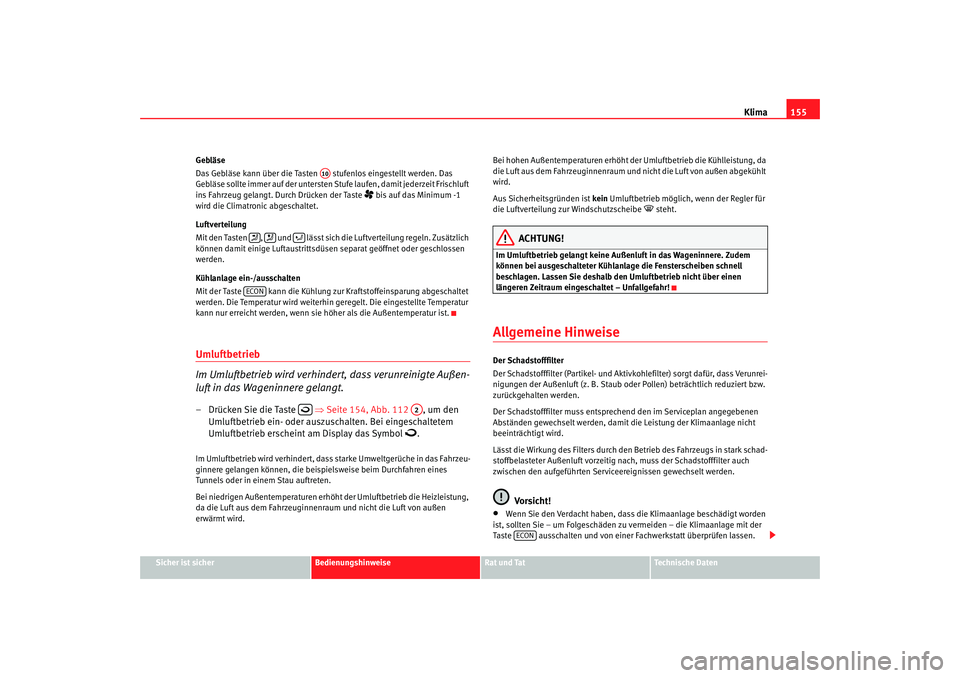

Klima155
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
Gebläse
Das Gebläse kann über die Tasten stufenlos eingestellt werden. Das
Gebläse sollte immer auf der untersten Stufe laufen, damit jederzeit Frischluft
ins Fahrzeug gelangt. Durch Drücken der Taste
 bis auf das Minimum -1
wird die Climatronic abgeschaltet.
Luftverteilung
Mit den Tasten , und lässt sich die Luftverteilung regeln. Zusätzlich
können damit einige Luftaustrittsdüsen separat geöffnet oder geschlossen
werden.
Kühlanlage ein-/ausschalten
Mit der Taste kann die Kühlung zur Kraftstoffeinsparung abgeschaltet
werden. Die Temperatur wird weiterhin geregelt. Die eingestellte Temperatur
kann nur erreicht werden, wenn sie höher als die Außentemperatur ist.
Umluftbetrieb
Im Umluftbetrieb wird verhindert, dass verunreinigte Außen-
luft in das Wageninnere gelangt.– Drücken Sie die Taste ⇒Seite 154, Abb. 112 , um den
Umluftbetrieb ein- oder auszuschalten. Bei eingeschaltetem
Umluftbetrieb erscheint am Display das Symbol

.
Im Umluftbetrieb wird verhindert, dass starke Umweltgerüche in das Fahrzeu-
ginnere gelangen können, die beispi elsweise beim Durchfahren eines
Tunnels oder in einem Stau auftreten.
Bei niedrigen Außentemperaturen erhöht der Umluftbetrieb die Heizleistung,
da die Luft aus dem Fahrzeuginnenraum und nicht die Luft von außen
erwärmt wird. Bei hohen Außentemperaturen erhöht der Umluftbetrieb die Kühlleistung, da
die Luft aus dem Fahrzeuginnenraum und nicht die Luft von außen abgekühlt
wird.
Aus Sicherheitsgründen ist
kein Umluftbetrieb möglich, wenn der Regler für
die Luftverteilung zur Windschutzscheibe
 steht.
ACHTUNG!
Im Umluftbetrieb gelangt keine Außenluft in das Wageninnere. Zudem
können bei ausgeschalteter Kühlanlage die Fensterscheiben schnell
beschlagen. Lassen Sie deshalb den Umluftbetrieb nicht über einen
längeren Zeitraum eingeschaltet – Unfallgefahr!Allgemeine HinweiseDer Schadstofffilter
Der Schadstofffilter (Partikel- und Aktivkohlefilter) sorgt dafür, dass Verunrei-
nigungen der Außenluft (z. B. Staub oder Pollen) beträchtlich reduziert bzw.
zurückgehalten werden.
Der Schadstofffilter muss entspreche nd den im Serviceplan angegebenen
Abständen gewechselt werden, damit die Leistung der Klimaanlage nicht
beeinträchtigt wird.
Lässt die Wirkung des Filters durch den Betrieb des Fahrzeugs in stark schad-
stoffbelasteter Außenluft vorzeitig nach, muss der Schadstofffilter auch
zwischen den aufgeführten Serviceereignissen gewechselt werden.
Vorsicht!
•
Wenn Sie den Verdacht haben, dass die Klimaanlage beschädigt worden
ist, sollten Sie – um Folgeschäden zu vermeiden – die Klimaanlage mit der
Taste ausschalten und von einer Fachwerkstatt überprüfen lassen.
A10



ECON

A2
ECON
leon aleman.book Seite 155 Mittwoch, 29. August 2007 9:20 09

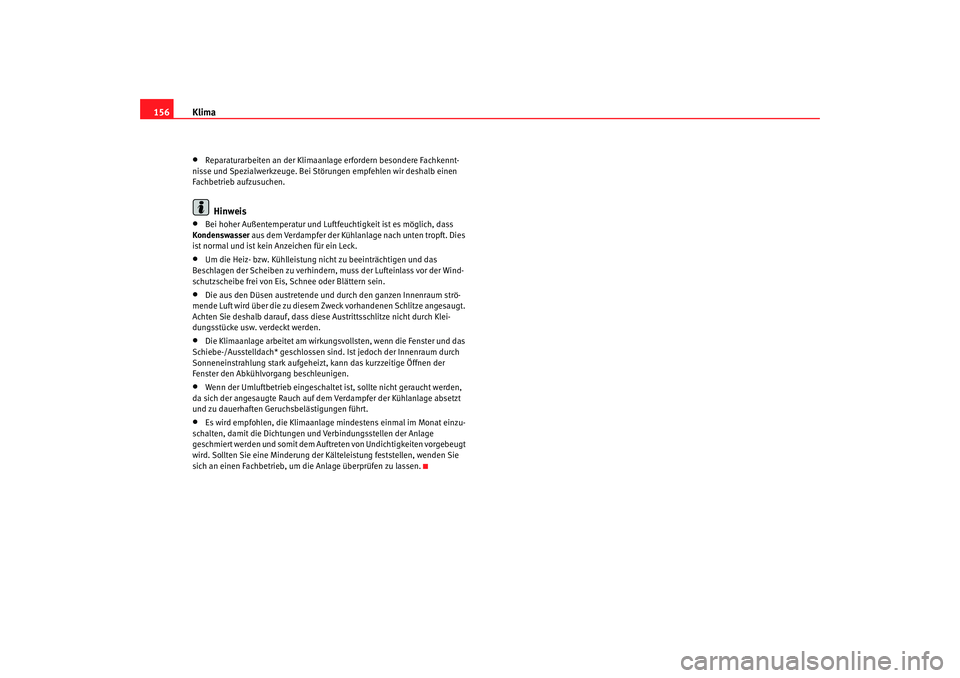

Klima
156•
Reparaturarbeiten an der Klimaanlage erfordern besondere Fachkennt-
nisse und Spezialwerkzeuge. Bei Störungen empfehlen wir deshalb einen
Fachbetrieb aufzusuchen.Hinweis
•
Bei hoher Außentemperatur und Luftfeuchtigkeit ist es möglich, dass
Kondenswasser aus dem Verdampfer der Kühlanlage nach unten tropft. Dies
ist normal und ist kein Anzeichen für ein Leck.
•
Um die Heiz- bzw. Kühlleistung ni cht zu beeinträchtigen und das
Beschlagen der Scheiben zu verhindern, muss der Lufteinlass vor der Wind-
schutzscheibe frei von Eis, Schnee oder Blättern sein.
•
Die aus den Düsen austretende und durch den ganzen Innenraum strö-
mende Luft wird über die zu diesem Zweck vorhandenen Schlitze angesaugt.
Achten Sie deshalb darauf, dass die se Austrittsschlitze nicht durch Klei-
dungsstücke usw. verdeckt werden.
•
Die Klimaanlage arbeitet am wirkun gsvollsten, wenn die Fenster und das
Schiebe-/Ausstelldach* geschlossen si nd. Ist jedoch der Innenraum durch
Sonneneinstrahlung stark aufgeheizt, kann das kurzzeitige Öffnen der
Fenster den Abkühlvorgang beschleunigen.
•
Wenn der Umluftbetrieb eingeschaltet is t, sollte nicht geraucht werden,
da sich der angesaugte Rauch auf dem Verdampfer der Kühlanlage absetzt
und zu dauerhaften Geruchsbelästigungen führt.
•
Es wird empfohlen, die Klimaanlage mindestens einmal im Monat einzu-
schalten, damit die Dichtungen und Verbindungsstellen der Anlage
geschmiert werden und somit dem Auft reten von Undichtigkeiten vorgebeugt
wird. Sollten Sie eine Minderung der Kä lteleistung feststellen, wenden Sie
sich an einen Fachbetrieb, um di e Anlage überprüfen zu lassen.
leon aleman.book Seite 156 Mittwoch, 29. August 2007 9:20 09

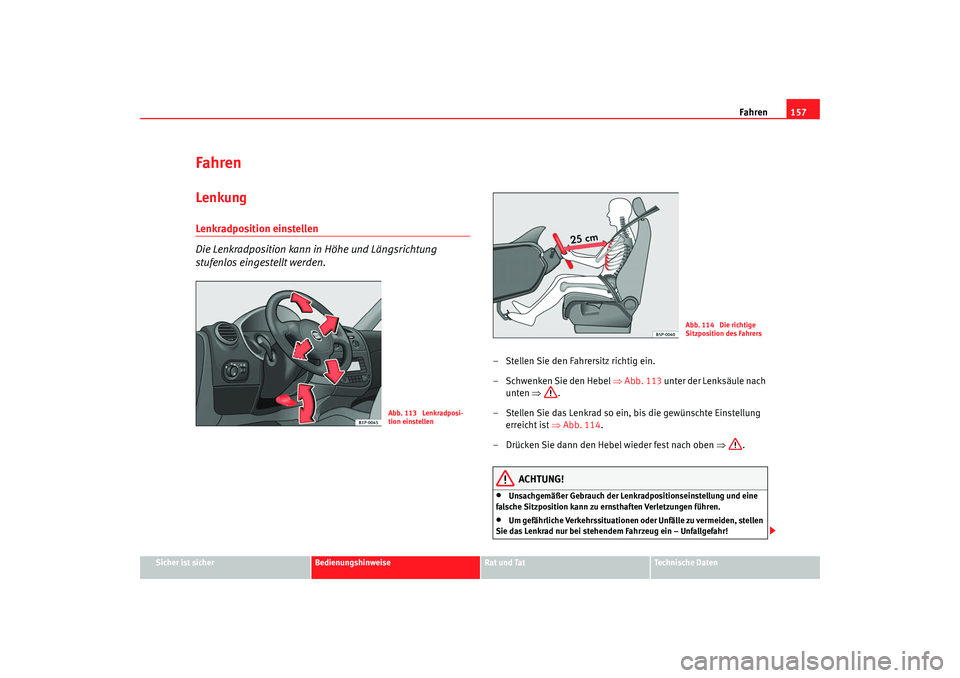

Fahren157
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
FahrenLenkungLenkradposition einstellen
Die Lenkradposition kann in Höhe und Längsrichtung
stufenlos eingestellt werden.
– Stellen Sie den Fahrersitz richtig ein.
–Schwenken Sie den Hebel ⇒Abb. 113 unter der Lenksäule nach
unten ⇒.
– Stellen Sie das Lenkrad so ein, bis die gewünschte Einstellung erreicht ist ⇒Abb. 114 .
– Drücken Sie dann den Hebel wieder fest nach oben ⇒.
ACHTUNG!
•
Unsachgemäßer Gebrauch der Lenkradpositionseinstellung und eine
falsche Sitzposition kann zu ernsthaften Verletzungen führen.
•
Um gefährliche Verkehrssituationen oder Unfälle zu vermeiden, stellen
Sie das Lenkrad nur bei stehendem Fahrzeug ein – Unfallgefahr!
Abb. 113 Lenkradposi-
tion einstellen
Abb. 114 Die richtige
Sitzposition des Fahrers
leon aleman.book Seite 157 Mittwoch, 29. August 2007 9:20 09

Fahren
158•
Stellen Sie den Fahrersitz oder das Lenkrad so ein, dass der Abstand
zwischen Lenkrad und Brustbein mindestens 25 cm beträgt ⇒Seite 157,
Abb. 114. Wenn Sie den Mindestabstand nicht einhalten, kann Sie das
Airbag-System nicht schützen – Lebensgefahr!
•
Wenn Sie wegen körperlichen Gegebenheiten ein Mindestabstand von
25 cm nicht einhalten können, setzen Sie sich mit einem Fachbetrieb in
Verbindung. Dort berät man Sie über möglicherweise erforderliche Ände-
rungen.
•
Wenn Sie das Lenkrad mehr in Richtung Ihres Gesichtes einstellen,
schränken Sie damit die Schutzwirkung des Fahrerairbags im Falle eines
Unfalles ein. Stellen Sie sicher, dass das Lenkrad in Richtung des Brust-
korbes zeigt.
•
Halten Sie während der Fahrt das Lenkrad immer so, dass Sie es mit
beiden Händen seitlich am äußeren Rand festhalten (9-Uhr- und 3-Uhr-
Position). Halten Sie niemals das Lenkrad in der 12 Uhr Position oder in
einer anderen Art und Weise fest (z. B. in der Lenkradmitte oder am inneren
Rand des Lenkrades). In solchen Fällen können Sie sich bei Auslösung des
Fahrerairbags schwere Verletzungen an Armen, Händen und dem Kopf
zuziehen.

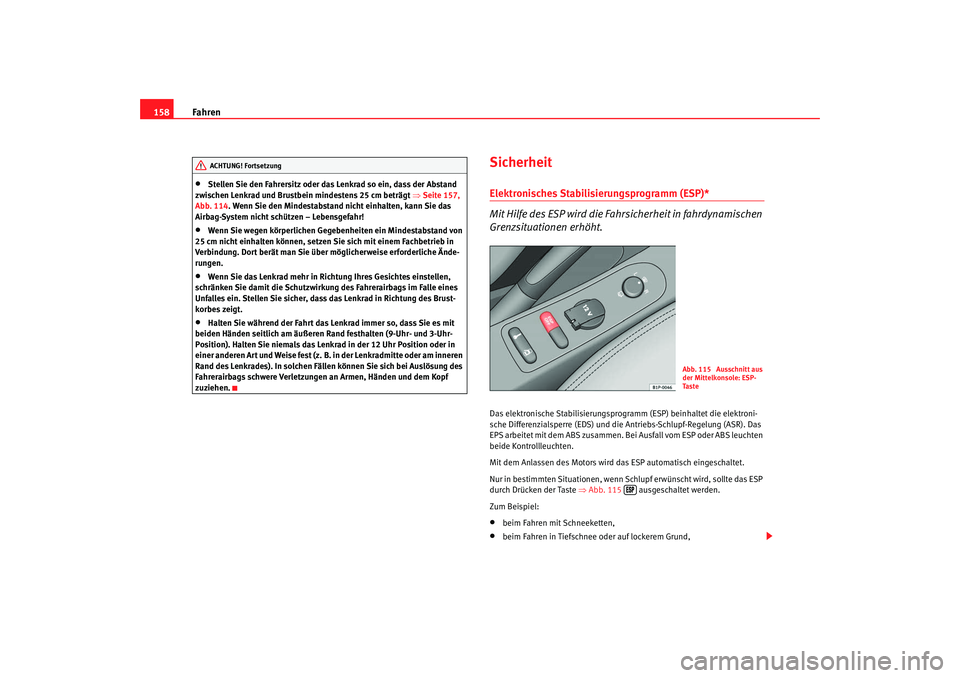

SicherheitElektronisches Stabilisierungsprogramm (ESP)*
Mit Hilfe des ESP wird die Fahrsicherheit in fahrdynamischen
Grenzsituationen erhöht.Das elektronische Stabilisierungsprogramm (ESP) beinhaltet die elektroni-
sche Differenzialsperre (EDS) und die Antriebs-Schlupf-Regelung (ASR). Das
EPS arbeitet mit dem ABS zusammen. Bei Ausfall vom ESP oder ABS leuchten
beide Kontrollleuchten.
Mit dem Anlassen des Motors wird das ESP automatisch eingeschaltet.
Nur in bestimmten Situationen, wenn Schlupf erwünscht wird, sollte das ESP
durch Drücken der Taste ⇒ Abb. 115 ausgeschaltet werden.
Zum Beispiel:•
beim Fahren mit Schneeketten,
•
beim Fahren in Tiefschnee oder auf lockerem Grund,
ACHTUNG! Fortsetzung
Abb. 115 Ausschnitt aus
der Mittelkonsole: ESP-
Ta s t e

leon aleman.book Seite 158 Mittwoch, 29. August 2007 9:20 09
