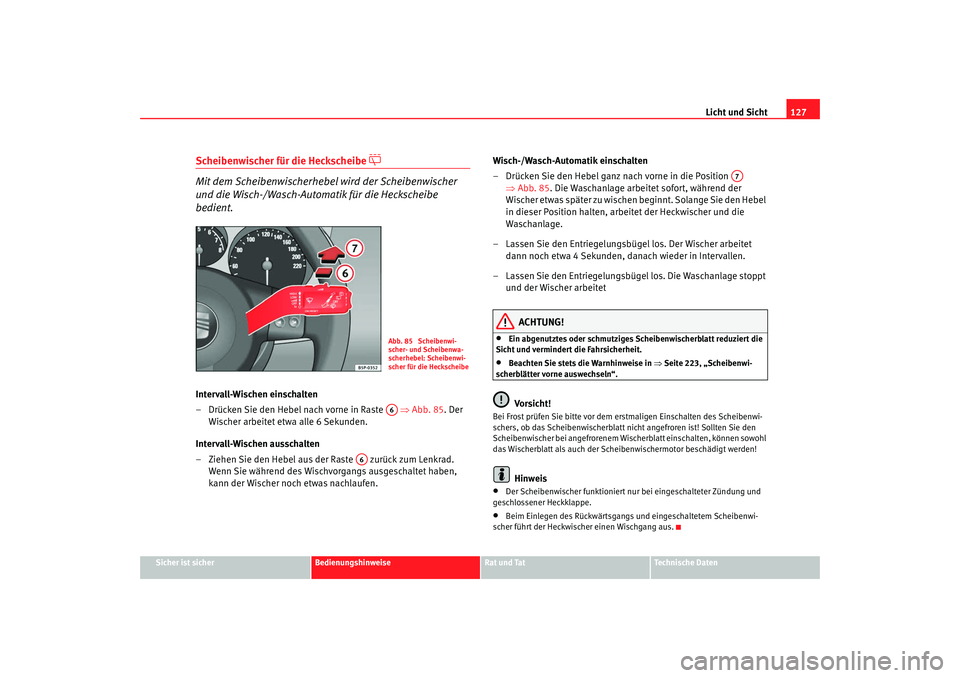

Licht und Sicht127
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
Scheibenwischer für die Heckscheibe


Mit dem Scheibenwischerhebel wird der Scheibenwischer
und die Wisch-/Wasch-Automatik für die Heckscheibe
bedient.
Intervall-Wischen einschalten
– Drücken Sie den Hebel nach vorne in Raste ⇒Abb. 85 . Der
Wischer arbeitet etwa alle 6 Sekunden.
Intervall-Wischen ausschalten
– Ziehen Sie den Hebel aus der Raste zurück zum Lenkrad. Wenn Sie während des Wischvorgangs ausgeschaltet haben,
kann der Wischer noch etwas nachlaufen. Wisch-/Wasch-Automatik einschalten
– Drücken Sie den Hebel ganz nach vorne in die Position
⇒Abb. 85 . Die Waschanlage arbeitet sofort, während der
Wischer etwas später zu wischen beginnt. Solange Sie den Hebel
in dieser Position halten, arbeitet der Heckwischer und die
Waschanlage.
– Lassen Sie den Entriegelungsbügel los. Der Wischer arbeitet dann noch etwa 4 Sekunden, danach wieder in Intervallen.
– Lassen Sie den Entriegelungsbügel los. Die Waschanlage stoppt und der Wischer arbeitet
ACHTUNG!
•
Ein abgenutztes oder schmutziges Scheibenwischerblatt reduziert die
Sicht und vermindert die Fahrsicherheit.
•
Beachten Sie stets die Warnhinweise in ⇒Seite 223, „Scheibenwi-
scherblätter vorne auswechseln“.Vorsicht!
Bei Frost prüfen Sie bitte vor dem erstmaligen Einschalten des Scheibenwi-
schers, ob das Scheibenwischerblatt ni cht angefroren ist! Sollten Sie den
Scheibenwischer bei angefrorenem Wischerblatt einschalten, können sowohl
das Wischerblatt als auch der Scheib enwischermotor beschädigt werden!
Hinweis
•
Der Scheibenwischer funktioniert nur bei eingeschalteter Zündung und
geschlossener Heckklappe.
•
Beim Einlegen des Rückwärtsgangs und eingeschaltetem Scheibenwi-
scher führt der Heckwischer einen Wischgang aus.
Abb. 85 Scheibenwi-
scher- und Scheibenwa-
scherhebel: Scheibenwi-
scher für die HeckscheibeA6
A6
A7
leon aleman.book Seite 127 Mittwoch, 29. August 2007 9:20 09

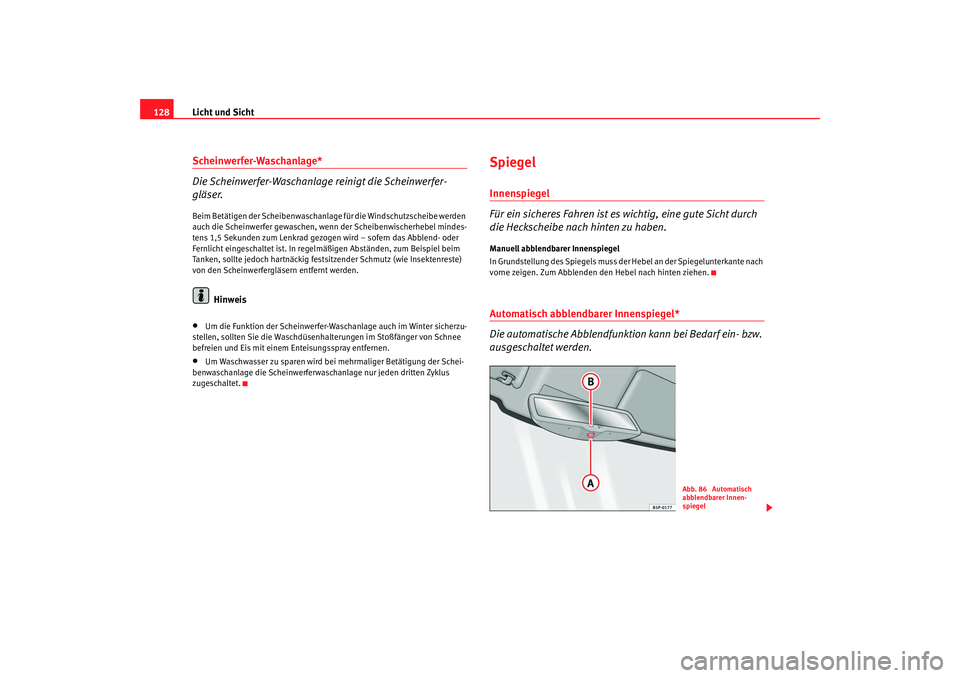

Licht und Sicht
128Scheinwerfer-Waschanlage*
Die Scheinwerfer-Waschanlage reinigt die Scheinwerfer-
gläser.Beim Betätigen der Scheibenwaschanlage für die Windschutzscheibe werden
auch die Scheinwerfer gewaschen, wenn der Scheibenwischerhebel mindes-
tens 1,5 Sekunden zum Lenkrad gezogen wird – sofern das Abblend- oder
Fernlicht eingeschaltet ist. In regelmäßigen Abständen, zum Beispiel beim
Tanken, sollte jedoch hartnäckig festsitzender Schmutz (wie Insektenreste)
von den Scheinwerfergläsern entfernt werden.
Hinweis
•
Um die Funktion der Scheinwerfer-Waschanlage auch im Winter sicherzu-
stellen, sollten Sie die Waschdüsenhalterungen im Stoßfänger von Schnee
befreien und Eis mit einem Enteisungsspray entfernen.
•
Um Waschwasser zu sparen wird bei mehrmaliger Betätigung der Schei-
benwaschanlage die Scheinwerferwaschanlage nur jeden dritten Zyklus
zugeschaltet.
SpiegelInnenspiegel
Für ein sicheres Fahren ist es wichtig, eine gute Sicht durch
die Heckscheibe nach hinten zu haben.Manuell abblendbarer Innenspiegel
In Grundstellung des Spiegels muss de r Hebel an der Spiegelunterkante nach
vorne zeigen. Zum Abblenden den Hebel nach hinten ziehen.Automatisch abblendbarer Innenspiegel*
Die automatische Abblendfunktion kann bei Bedarf ein- bzw.
ausgeschaltet werden.
Abb. 86 Automatisch
abblendbarer Innen-
spiegel
leon aleman.book Seite 128 Mittwoch, 29. August 2007 9:20 09

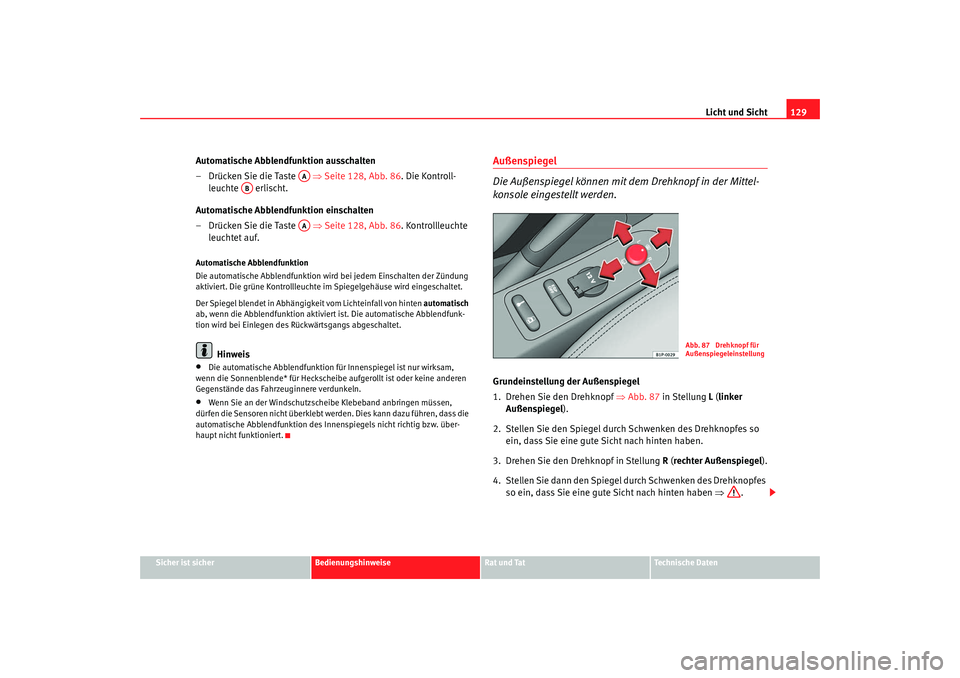

Licht und Sicht129
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
Automatische Abblendfunktion ausschalten
– Drücken Sie die Taste ⇒Seite 128, Abb. 86 . Die Kontroll-
leuchte erlischt.
Automatische Abblendfunktion einschalten
– Drücken Sie die Taste ⇒Seite 128, Abb. 86 . Kontrollleuchte
leuchtet auf.Automatische Abblendfunktion
Die automatische Abblendfunktion wird bei jedem Einschalten der Zündung
aktiviert. Die grüne Kontrollleuchte im Spiegelgehäuse wird eingeschaltet.
Der Spiegel blendet in Abhängigkei t vom Lichteinfall von hinten automatisch
ab, wenn die Abblendfunktion aktiviert ist. Die automatische Abblendfunk-
tion wird bei Einlegen des Rückwärtsgangs abgeschaltet.
Hinweis
•
Die automatische Abblendfunktion für Innenspiegel ist nur wirksam,
wenn die Sonnenblende* für Heckscheibe aufgerollt ist oder keine anderen
Gegenstände das Fahrzeuginnere verdunkeln.
•
Wenn Sie an der Windschutzscheibe Klebeband anbringen müssen,
dürfen die Sensoren nicht überklebt werden. Dies kann dazu führen, dass die
automatische Abblendfunktion des Innenspiegels nicht richtig bzw. über-
haupt nicht funktioniert.
Außenspiegel
Die Außenspiegel können mit dem Drehknopf in der Mittel-
konsole eingestellt werden.Grundeinstellung der Außenspiegel
1. Drehen Sie den Drehknopf ⇒Abb. 87 in Stellung L ( linker
Außenspiegel ).
2. Stellen Sie den Spiegel durch Schwenken des Drehknopfes so ein, dass Sie eine gute Sicht nach hinten haben.
3. Drehen Sie den Drehknopf in Stellung R (rechter Außenspiegel ).
4. Stellen Sie dann den Spiegel durch Schwenken des Drehknopfes so ein, dass Sie eine gute Sicht nach hinten haben ⇒.
AA
AB
AA
Abb. 87 Drehknopf für
Außenspiegeleinstellung
leon aleman.book Seite 129 Mittwoch, 29. August 2007 9:20 09

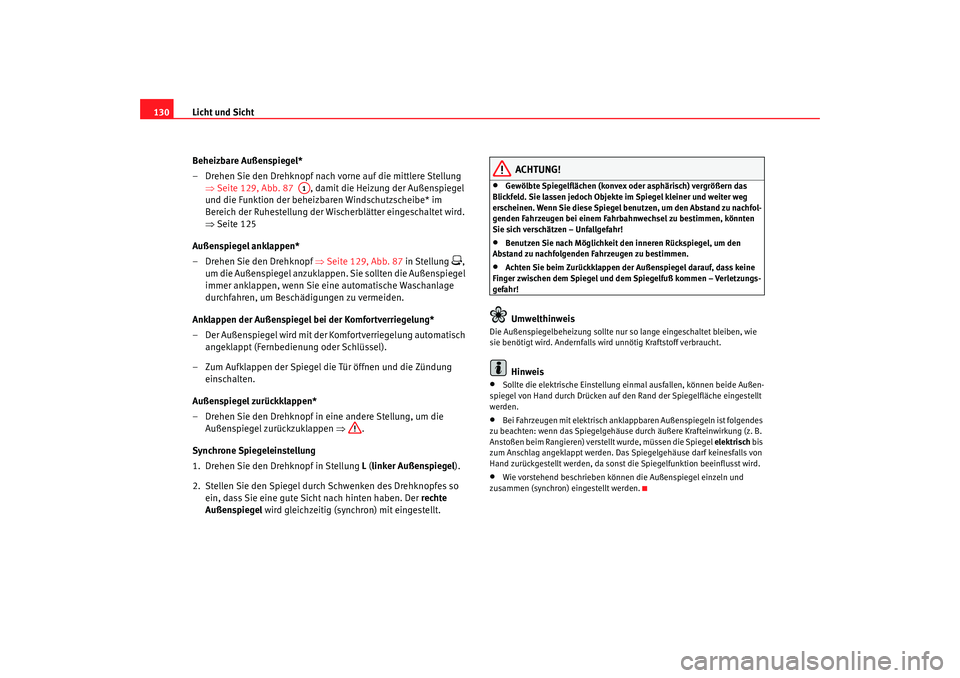

Licht und Sicht
130
Beheizbare Außenspiegel*
– Drehen Sie den Drehknopf nach vorne auf die mittlere Stellung ⇒Seite 129, Abb. 87 , damit die Heizung der Außenspiegel
und die Funktion der beheizbaren Windschutzscheibe* im
Bereich der Ruhestellung der Wischerblätter eingeschaltet wird.
⇒ Seite 125
Außenspiegel anklappen*
– Drehen Sie den Drehknopf ⇒Seite 129, Abb. 87 in Stellung
,
um die Außenspiegel anzuklappen. Sie sollten die Außenspiegel
immer anklappen, wenn Sie eine automatische Waschanlage
durchfahren, um Beschädigungen zu vermeiden.
Anklappen der Außenspiegel bei der Komfortverriegelung*
– Der Außenspiegel wird mit der Komfortverriegelung automatisch angeklappt (Fernbedienung oder Schlüssel).
– Zum Aufklappen der Spiegel die Tür öffnen und die Zündung einschalten.
Außenspiegel zurückklappen*
– Drehen Sie den Drehknopf in eine andere Stellung, um die Außenspiegel zurückzuklappen ⇒.
Synchrone Spiegeleinstellung
1. Drehen Sie den Drehknopf in Stellung L ( linker Außenspiegel ).
2. Stellen Sie den Spiegel durch Schwenken des Drehknopfes so ein, dass Sie eine gute Sicht nach hinten haben. Der rechte
Außenspiegel wird gleichzeitig (synchron) mit eingestellt.
ACHTUNG!
•
Gewölbte Spiegelflächen (konvex oder asphärisch) vergrößern das
Blickfeld. Sie lassen jedoch Objekte im Spiegel kleiner und weiter weg
erscheinen. Wenn Sie diese Spiegel benutzen, um den Abstand zu nachfol-
genden Fahrzeugen bei einem Fahrbahnwechsel zu bestimmen, könnten
Sie sich verschätzen – Unfallgefahr!
•
Benutzen Sie nach Möglichkeit den inneren Rückspiegel, um den
Abstand zu nachfolgenden Fahrzeugen zu bestimmen.
•
Achten Sie beim Zurückklappen der Außenspiegel darauf, dass keine
Finger zwischen dem Spiegel und dem Spiegelfuß kommen – Verletzungs-
gefahr!Umwelthinweis
Die Außenspiegelbeheizung sollte nur so lange eingeschaltet bleiben, wie
sie benötigt wird. Andernfalls wird unnötig Kraftstoff verbraucht.
Hinweis
•
Sollte die elektrische Einstellung einmal ausfallen, können beide Außen-
spiegel von Hand durch Drücken auf den Rand der Spiegelfläche eingestellt
werden.
•
Bei Fahrzeugen mit elektrisch anklappbaren Außenspiegeln ist folgendes
zu beachten: wenn das Spiegelgehäuse durch äußere Krafteinwirkung (z. B.
Anstoßen beim Rangieren) verste llt wurde, müssen die Spiegel elektrisch bis
zum Anschlag angeklappt werden. Das Spiegelgehäuse darf keinesfalls von
Hand zurückgestellt werden, da sonst die Spiegelfunktion beeinflusst wird.
•
Wie vorstehend beschrieben können die Außenspiegel einzeln und
zusammen (synchron) eingestellt werden.
A1
leon aleman.book Seite 130 Mittwoch, 29. August 2007 9:20 09

Sitzen und Verstauen131
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
Sitzen und VerstauenWarum ist die Sitzeinstellung so wichtig?Die richtige Sitzeinstellung ist unter anderem wichtig für die
optimale Schutzwirkung der Sicherheitsgurte und des
Airbag-Systems.Ihr Fahrzeug verfügt über fünf Sitzplätze, zwei Sitzplätze vorne und drei Sitz-
plätze hinten. Jeder Sitzplatz ist mit einem Dreipunkt-Automatikgurt ausge-
stattet.
Der Fahrer- und Beifahrersitz können in vielfältiger Weise an die körperlichen
Gegebenheiten der Insassen angepasst werden. Die richtige Einstellung der
Sitze ist besonders wichtig für:•
ein einfaches und schnelles Erreichen aller Bedieneleme nte der Instru-
mententafel,
•
eine entspannte, ermüdu ngsarme Körperhaltung,
•
ein sicheres Fahren ⇒Seite 7,
•
die maximale Schutzwirkung der Sicherheitsgurte und des Airbag-
Systems ⇒ Seite 19
ACHTUNG!
•
Eine falsche Sitzhaltung des Fahrers und der Insassen kann zu lebens-
gefährlichen Verletzungen führen.
•
Nehmen Sie niemals mehr Personen mit, als Sitzplätze im Fahrzeug
vorhanden sind.
•
Jeder Insasse im Fahrzeug muss den zum Sitzplatz gehörenden Sicher-
heitsgurt richtig anlegen und tragen. Kinder müssen mit einem geeigneten
Kinderrückhaltesystem geschützt sein ⇒Seite 48, „Sicherheit von
Kindern“.
•
Die Vordersitze und alle Kopfstützen müssen immer der Körpergröße
entsprechend eingestellt sowie die Sicherheitsgurte immer richtig ange-
legt sein, um Ihnen und Ihren Mitfahrern einen optimalen Schutz zu bieten.
•
Die Füße müssen während der Fahrt immer im Fußraum gehalten
werden – legen Sie die Füße niemals auf die Instrumententafel, aus dem
Fenster heraus oder auf die Sitzflächen! Das gilt auch für die Mitfahrer.
Durch eine falsche Sitzposition setzen Sie sich im Falle eines Bremsmanö-
vers oder Unfalles einem erhöhten Verletzungsrisiko aus. Bei einer Airbag-
auslösung können Sie sich durch eine falsche Sitzposition lebensgefähr-
liche Verletzungen zuziehen.
•
Für den Fahrer und Beifahrer ist es wichtig, einen Abstand von mindes-
tens 25 cm vom Lenkrad bzw. von der Instrumententafel einzuhalten. Wenn
Sie den Mindestabstand nicht einhalten, kann Sie das Airbag-System nicht
schützen – Lebensgefahr! Der Abstand zwischen Fahrer und dem Lenkrad
bzw. zwischen dem Beifahrer und der Instrumententafel sollte immer so
groß wie möglich sein.
•
Stellen Sie den Fahrer- oder Beifah rersitz nur bei stehendem Fahrzeug
ein. Ihr Sitz könnte sich sonst während der Fahrt unerwartet verstellen und
das kann zu einer gefährlichen Verkehrssituation und damit zu Verlet-
zungen führen. Außerdem nehmen Sie während der Sitzeinstellung eine
falsche Sitzposition ein – Lebensgefahr!
•
Für das Installieren eines Kindersitzes auf dem Beifahrersitz gelten
ganz besondere Vorschriften. Beachten Sie beim Einbau eines Kindersitzes
unbedingt die Warnhinweise in ⇒Seite 48, „Sicherheit von Kindern“.ACHTUNG! Fortsetzung
leon aleman.book Seite 131 Mittwoch, 29. August 2007 9:20 09

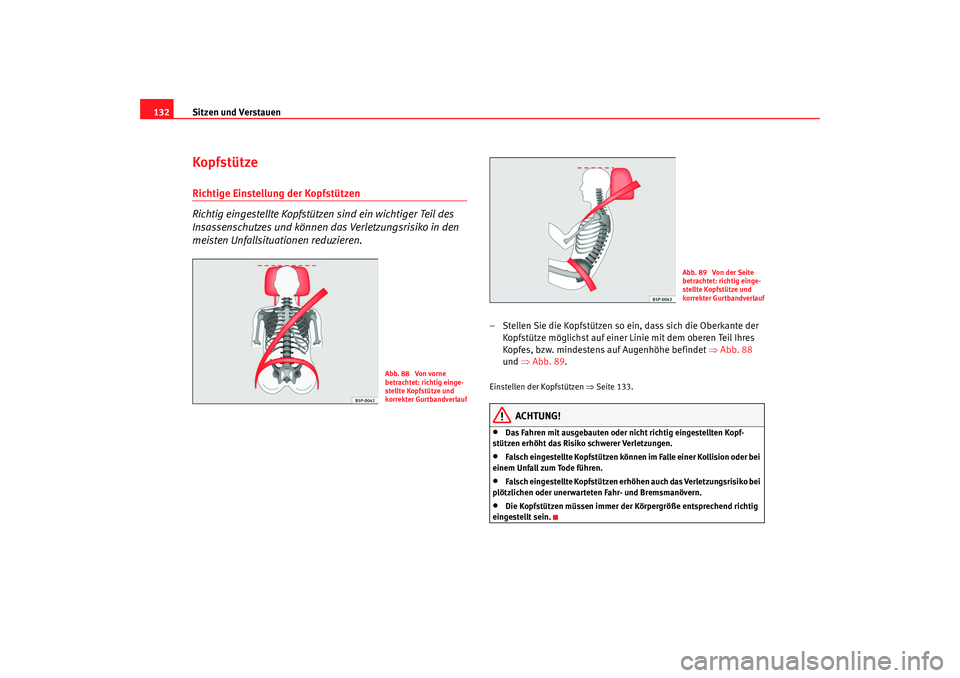

Sitzen und Verstauen
132KopfstützeRichtige Einstellung der Kopfstützen
Richtig eingestellte Kopfstützen sind ein wichtiger Teil des
Insassenschutzes und können das Verletzungsrisiko in den
meisten Unfallsituationen reduzieren.
– Stellen Sie die Kopfstützen so ein, dass sich die Oberkante der
Kopfstütze möglichst auf einer Linie mit dem oberen Teil Ihres
Kopfes, bzw. mindestens auf Augenhöhe befindet ⇒Abb. 88
und ⇒Abb. 89.Einstellen der Kopfstützen ⇒Seite 133.
ACHTUNG!
•
Das Fahren mit ausgebauten oder nicht richtig eingestellten Kopf-
stützen erhöht das Risiko schwerer Verletzungen.
•
Falsch eingestellte Kopfstützen können im Falle einer Kollision oder bei
einem Unfall zum Tode führen.
•
Falsch eingestellte Kopfstützen erhöhen auch das Verletzungsrisiko bei
plötzlichen oder unerwarteten Fahr- und Bremsmanövern.
•
Die Kopfstützen müssen immer der Körpergröße entsprechend richtig
eingestellt sein.
Abb. 88 Von vorne
betrachtet: richtig einge-
stellte Kopfstütze und
korrekter Gurtbandverlau
f
Abb. 89 Von der Seite
betrachtet: richtig einge-
stellte Kopfstütze und
korrekter Gurtbandverlau
f
leon aleman.book Seite 132 Mittwoch, 29. August 2007 9:20 09

Sitzen und Verstauen133
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
Kopfstützen einstellen oder ausbauen
Die Kopfstützen können durch senkrechtes Verschieben
eingestellt werden.Höhe einstellen (Vordersitze)
– Greifen Sie die Kopfstütze an der Seite und ziehen Sie sie bis auf
die gewünschte Position nach oben.
– Zum Senken der Kopfstütze auf die Taste drücken und nach unten drücken.
– Vergewissern Sie sich, dass sie sicher in einer Position einge- rastet ist.
Höhe einstellen (Vordersitze)
– Greifen Sie die Kopfstütze an der Seite und ziehen Sie sie bis auf die gewünschte Position nach oben. – Zum Senken der Kopfstütze auf die Taste drücken und nach
unten drücken.
– Achten Sie darauf, dass die Kopfstütze sicher in einer Position eingerastet ist ⇒Seite 14.
Neigungsverstellung (Vordersitze)
– Verstellen Sie die Kopfstütze nach vorne oder hinten auf die gewünschte Stellung.
Kopfstütze ausbauen
– Schieben Sie die Kopfstütze ganz nach oben.
– Drücken Sie die Taste ⇒Abb. 90 (Pfeil).
– Halten Sie die Taste in gedrückter Stellung und ziehen Sie die Kopfstütze gleichzeitig heraus.
Kopfstütze einbauen
– Stecken Sie die Kopfstütze in die Führungen der entsprechenden Rückenlehne.
– Schieben Sie die Kopfstütze nach unten.
– Stellen Sie die Kopfstütze der Körpergröße entsprechend ein ⇒Seite 14 und ⇒Seite 13.
ACHTUNG!
•
Fahren Sie niemals mit ausgebauten Kopfstützen – Verletzungsgefahr!
•
Fahren Sie niemals, ohne die hinteren Kopfstützen richtig eingestellt zu
haben, dies könnte schwerwiegende Verletzungen verursachen.

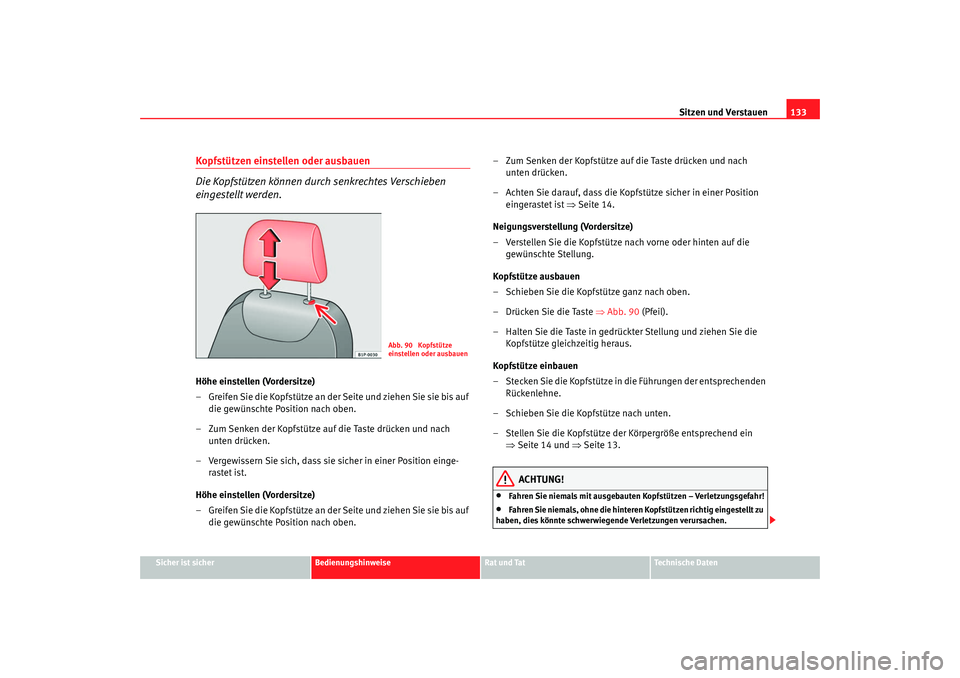

Abb. 90 Kopfstütze
einstellen oder ausbauen
leon aleman.book Seite 133 Mittwoch, 29. August 2007 9:20 09

Sitzen und Verstauen
134•
Stellen Sie die Kopfstützen nach dem Einbau immer richtig entspre-
chend der Körpergröße des Insassen ein, um die optimale Schutzwirkung
zu gewährleisten.
•
Beachten Sie Warnhinweise ⇒Seite 132, „Richtige Einstellung der
Kopfstützen“.
VordersitzeVordersitze einstellen Die Bedienelemente in ⇒ Abb. 91 sind beim rechten Vordersitz
spiegelbildlich angeordnet. Sitz in Längsrichtung einstellen
– Ziehen Sie den Griff nach oben und verschieben Sie den Sitz nach vorne oder hinten.
– Lassen Sie den Griff los und schieben Sie den Sitz weiter, bis die Sitzverrieglung einrastet.
Sitzhöhe einstellen*
– Bewegen Sie den Hebel (ggf. mehrfach) aus der Grundstellung nach oben oder unten. Der Sitz wird dabei schrittweise ange-
hoben oder abgesenkt.
Neigung der Rückenlehne einstellen
– Entlasten Sie die Lehne und drehen Sie das Handrad.
Lendenwirbelstütze einstellen*
– Entlasten Sie die Lehne und drehen Sie das Handrad um die Lendenwirbelstütze einzustellen.
Die Lehnenpolsterpartie wölbt sich durch die Einstellung im Lendenwirbelbe-
reich mehr oder weniger aus. Dadurc h wird die natürliche Krümmung der
Wirbelsäule besonders wirksam unterstützt.
ACHTUNG!
•
Stellen Sie niemals den Fahrer- oder Beifahrersitz während der Fahrt
ein. Während der Sitzeinstellung nehmen Sie eine falsche Sitzposition ein
– Lebensgefahr! Stellen Sie den Fahrer- oder Beifahrersitz nur bei
stehendem Fahrzeug ein.
•
Um das Verletzungsrisiko beim plötzlichen Bremsmanöver oder Unfall
zu reduzieren, fahren Sie niemals mit zu weit nach hinten geneigten
Rückenlehnen. Die optimale Schutzwirkung des Sicherheitsgurtes wird nur
ACHTUNG! Fortsetzung

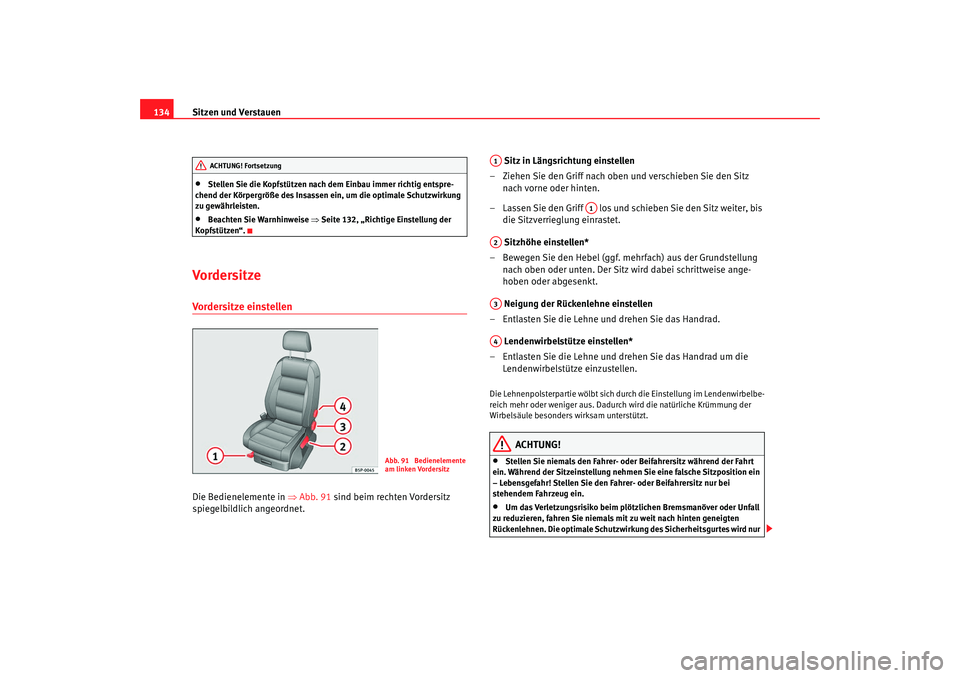

Abb. 91 Bedienelemente
am linken Vordersitz
A1
A1
A2A3A4
leon aleman.book Seite 134 Mittwoch, 29. August 2007 9:20 09
