Selbsthilfe247
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

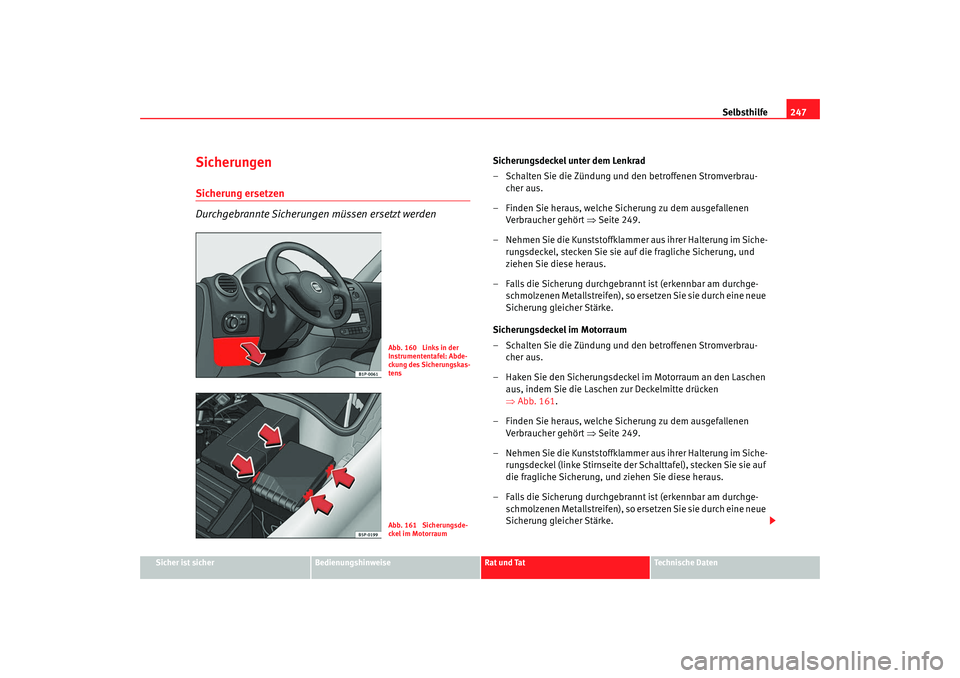

SicherungenSicherung ersetzen
Durchgebrannte Sicherungen müssen ersetzt werden
Sicherungsdeckel unter dem Lenkrad
– Schalten Sie die Zündung und den betroffenen Stromverbrau-
cher aus.
– Finden Sie heraus, welche Sicherung zu dem ausgefallenen Verbraucher gehört ⇒Seite 249.
– Nehmen Sie die Kunststoffklammer aus ihrer Halterung im Siche- rungsdeckel, stecken Sie sie auf die fragliche Sicherung, und
ziehen Sie diese heraus.
– Falls die Sicherung durchgebrannt ist (erkennbar am durchge- schmolzenen Metallstreifen), so ersetzen Sie sie durch eine neue
Sicherung gleicher Stärke.
Sicherungsdeckel im Motorraum
– Schalten Sie die Zündung und den betroffenen Stromverbrau- cher aus.
– Haken Sie den Sicherungsdeckel im Motorraum an den Laschen aus, indem Sie die Laschen zur Deckelmitte drücken
⇒Abb. 161 .
– Finden Sie heraus, welche Sicherung zu dem ausgefallenen Verbraucher gehört ⇒Seite 249.
– Nehmen Sie die Kunststoffklammer aus ihrer Halterung im Siche- rungsdeckel (linke Stirnseite der Schalttafel), stecken Sie sie auf
die fragliche Sicherung, und ziehen Sie diese heraus.
– Falls die Sicherung durchgebrannt ist (erkennbar am durchge- schmolzenen Metallstreifen), so ersetzen Sie sie durch eine neue
Sicherung gleicher Stärke.
Abb. 160 Links in der
Instrumententafel: Abde-
ckung des Sicherungskas-
tensAbb. 161 Sicherungsde-
ckel im Motorraum
leon aleman.book Seite 247 Mittwoch, 29. August 2007 9:20 09

Selbsthilfe
248
– Bringen Sie den Sicherungsdeckel sorgfältig wieder an, um Wassereintritt zu vermeiden.Die einzelnen Stromkreise sind durch Schmelzsicherungen abgesichert. Die
Sicherungen befinden sich an der linken Stirnseite der Schalttafel hinter
einer Abdeckung und im Motorraum links.
Die elektrischen Fensterheber sind über Sicherungsautomaten abgesichert,
die sich nach Beheben der Überlastung - z. B. festgefrorene Scheiben - nach
einigen Sekunden automatisch wieder einschalten.

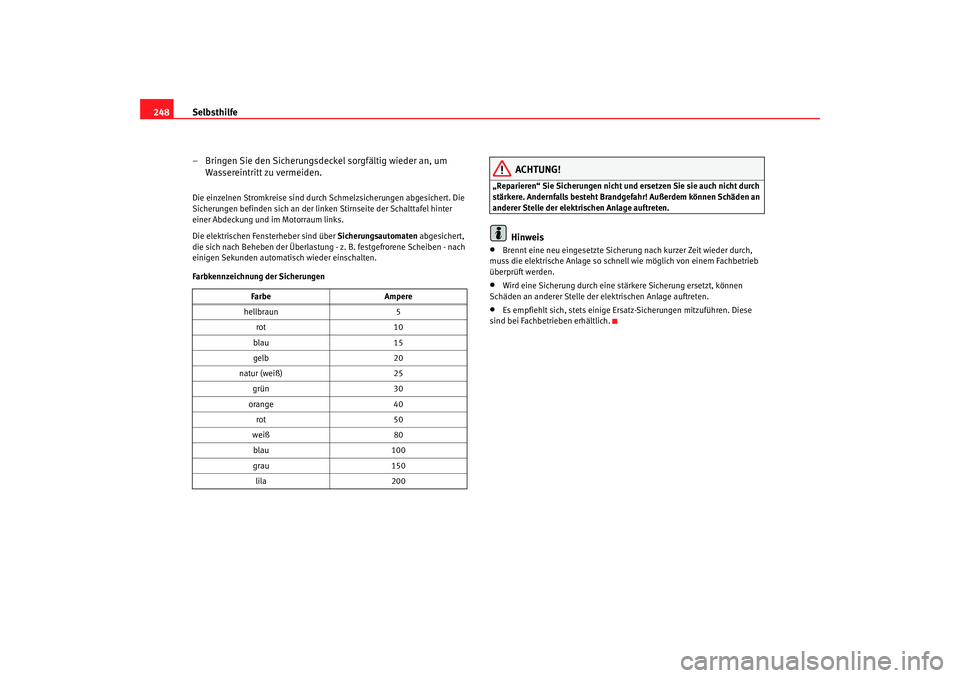

Farbkennzeichnung der Sicherungen
ACHTUNG!
„Reparieren“ Sie Sicherungen nicht und ersetzen Sie sie auch nicht durch
stärkere. Andernfalls besteht Brandgefahr! Außerdem können Schäden an
anderer Stelle der elektrischen Anlage auftreten.
Hinweis
•
Brennt eine neu eingesetzte Sicherung nach kurzer Zeit wieder durch,
muss die elektrische Anlage so schnell wie möglich von einem Fachbetrieb
überprüft werden.
•
Wird eine Sicherung durch eine st ärkere Sicherung ersetzt, können
Schäden an anderer Stelle der elektrischen Anlage auftreten.
•
Es empfiehlt sich, stets einige Ersatz-Sicherungen mitzuführen. Diese
sind bei Fachbetrieben erhältlich.
Farbe
Ampere
hellbraun 5
rot 10
blau 15
gelb 20
natur (weiß) 25
grün 30
orange 40
rot 50
weiß 80
blau 100
grau 150
lila 200
leon aleman.book Seite 248 Mittwoch, 29. August 2007 9:20 09

Selbsthilfe249
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

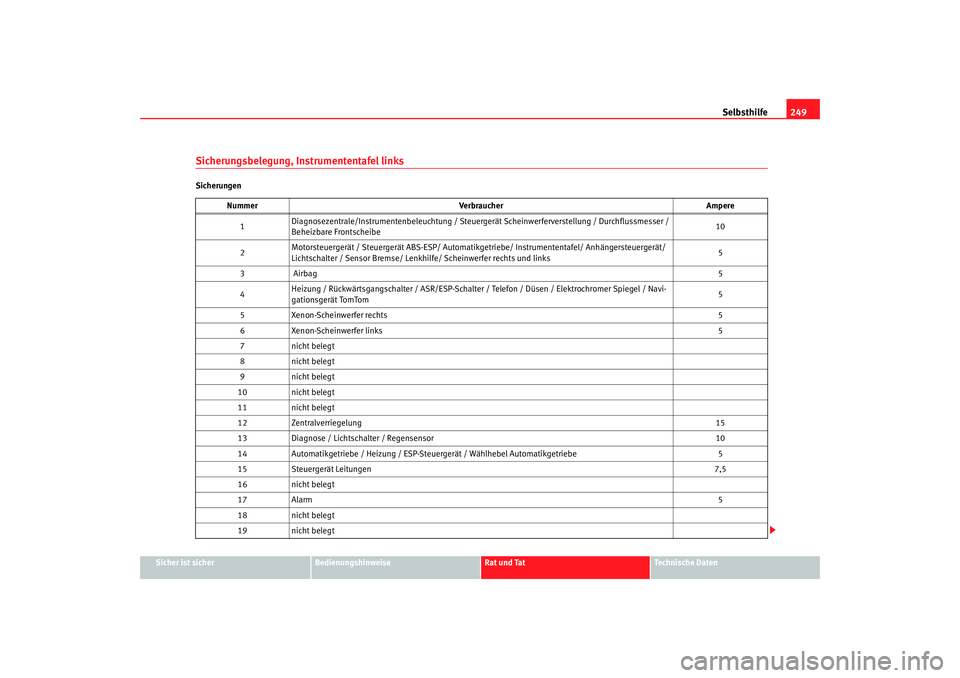

Sicherungsbelegung, Instrumententafel linksSicherungen
Nummer Verbraucher Ampere
1 Diagnosezentrale/Instrumentenbeleuchtung / Steuergerät Scheinwerferverstellung / Durchflussmesser /
Beheizbare Frontscheibe 10
2 Motorsteuergerät / Steuergerät ABS-ESP/ Automatikg
etriebe/ Instrumententafel/ Anhängersteuergerät/
Lichtschalter / Sensor Bremse/ Lenkhilfe/ Scheinwerfer rechts und links 5
3 A ir b ag 5
4 Heizung / Rückwärtsgangschalter / ASR/ESP-Schalter / Telefon / Düsen / Elektrochromer Spiegel / Navi-
gationsgerät TomTom 5
5 Xenon-Scheinwerfer rechts 5
6 Xenon-Scheinwerfer links 5
7n ic h t b ele g t
8n ic h t b ele g t
9n ic h t b ele g t
10 nicht belegt
11 nicht belegt
12 Zentralverriegelung 15
13 Diagnose / Lichtschalter / Regensensor 10
14 Automatikgetriebe / Heizung / ESP-Steu ergerät / Wählhebel Automatikgetriebe 5
15 Steuergerät Leitungen 7,5
16 nicht belegt
17 Alarm 5
18 nicht belegt
19 nicht belegt
leon aleman.book Seite 249 Mittwoch, 29. August 2007 9:20 09

Selbsthilfe
250

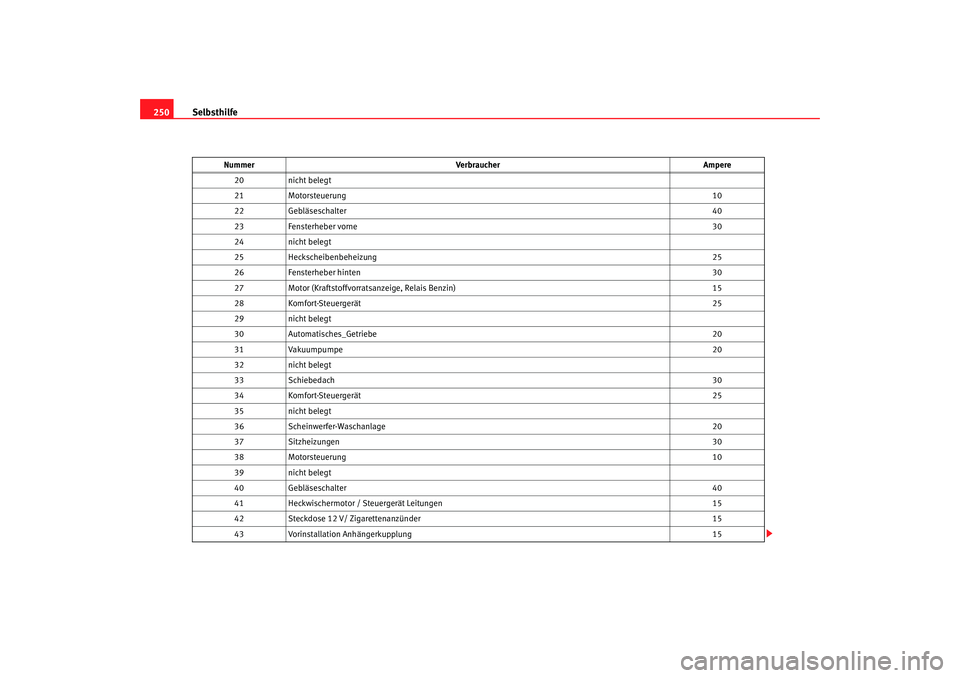

20 nicht belegt
21 Motorsteuerung 10
22 Gebläseschalter 40
23 Fensterheber vorne 30
24 nicht belegt
25 Heckscheibenbeheizung 25
26 Fensterheber hinten 30
27 Motor (Kraftstoffvorratsanzeige, Relais Benzin) 15
28 Komfort-Steuergerät 25
29 nicht belegt
30 Automatisches_Getriebe 20
31 Vakuumpumpe 20
32 nicht belegt
33 Schiebedach 30
34 Komfort-Steuergerät 25
35 nicht belegt
36 Scheinwerfer-Waschanlage 20
37 Sitzheizungen 30
38 Motorsteuerung 10
39 nicht belegt
40 Gebläseschalter 40
41 Heckwischermotor / Steuergerät Leitungen 15
42 Steckdose 12 V/ Zigarettenanzünder 15
43 Vorinstallation Anhängerkupplung 15
Nummer
Verbraucher Ampere
leon aleman.book Seite 250 Mittwoch, 29. August 2007 9:20 09

Selbsthilfe251
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
Einige, der in der Tabelle aufgeführten
elektrischen Verbraucher gehören nur
zu bestimmten Modellausführunge n oder sind Mehrausstattungen. Bitte beachten Sie, dass die vorstehende Tabelle dem Stand der Drucklegung
entspricht und daher Änderungen unte
rliegt. Bei Abweichungen haben die
Angaben des Aufklebers auf der Innenseite des Sicherungsdeckels stets
Vorrang.

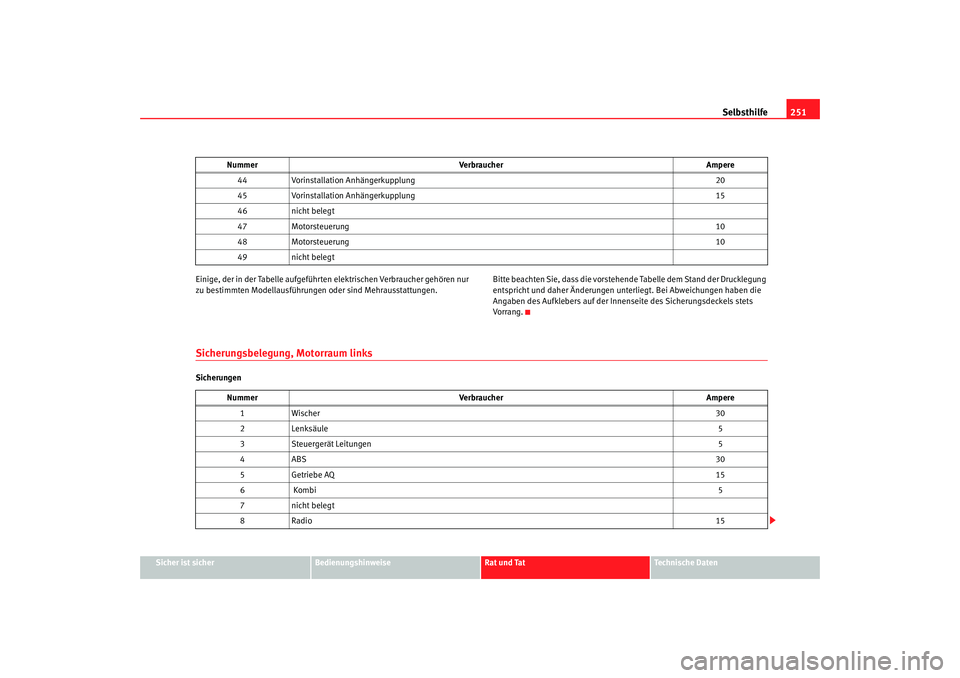

Sicherungsbelegung, Motorraum linksSicherungen 44
Vorinstallation Anhängerkupplung 20
45 Vorinstallation Anhängerkupplung 15
46 nicht belegt
47 Motorsteuerung 10
48 Motorsteuerung 10
49 nicht belegt
Nummer
Verbraucher Ampere
NummerVerbraucher Ampere
1W is ch er 30
2 Lenksäule 5
3 Steuergerät Leitungen 5
4A BS 30
5 Getriebe AQ 15
6 Kombi 5
7n ic h t b ele g t
8R ad io 15
leon aleman.book Seite 251 Mittwoch, 29. August 2007 9:20 09

Selbsthilfe
252

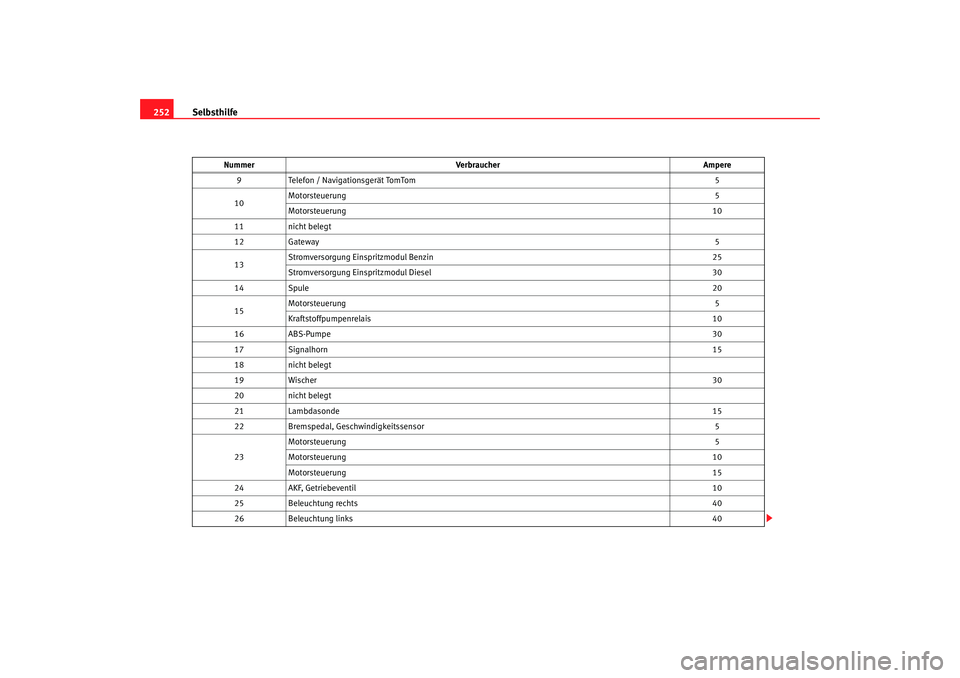

9 Telefon / Navigationsgerät TomTom 5
10 Motorsteuerung
5
Motorsteuerung 10
11 nicht belegt
12 Gateway 5
13 Stromversorgung Einspritzmodul Benzin
25
Stromversorgung Einspritzmodul Diesel 30
14 Spule 20
15 Motorsteuerung
5
Kraftstoffpumpenrelais 10
16 ABS-Pumpe 30
17 Signalhorn 15
18 nicht belegt
19 Wischer 30
20 nicht belegt
21 Lambdasonde 15
22 Bremspedal, Geschwindigkeitssensor 5
23 Motorsteuerung
5
Motorsteuerung 10
Motorsteuerung 15
24 AKF, Getriebeventil 10
25 Beleuchtung rechts 40
26 Beleuchtung links 40
Nummer
Verbraucher Ampere
leon aleman.book Seite 252 Mittwoch, 29. August 2007 9:20 09

Selbsthilfe253
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

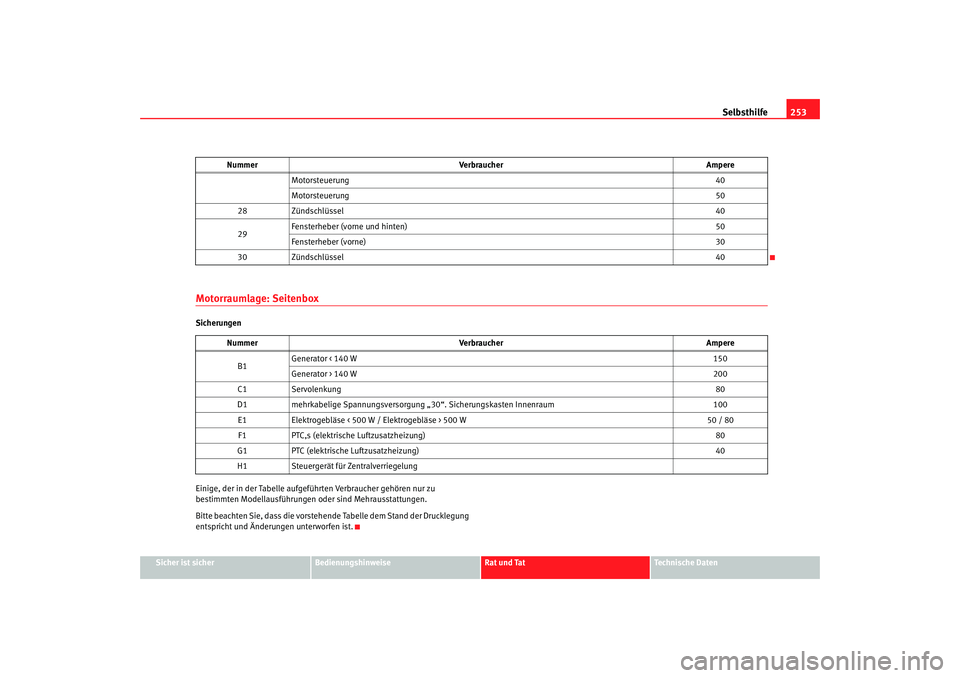

Motorraumlage: SeitenboxSicherungen
Einige, der in der Tabelle aufgeführten Verbraucher gehören nur zu
bestimmten Modellausführungen oder sind Mehrausstattungen.
Bitte beachten Sie, dass die vorstehende Tabelle dem Stand der Drucklegung
entspricht und Änderungen unterworfen ist. Motorsteuerung
40
Motorsteuerung 50
28 Zündschlüssel 40
29 Fensterheber (vorne und hinten)
50
Fensterheber (vorne) 30
30 Zündschlüssel 40
Nummer Verbraucher Ampere
B1 Generator < 140 W
150
Generator > 140 W 200
C1 Servolenkung 80
D1 mehrkabelige Spannungsversorgung „ 30“. Sicherungskasten Innenraum 100
E1 Elektrogebläse < 500 W / Elektrogebläse > 500 W 50 / 80
F1 PTC,s (elektrische Luftzusatzheizung) 80
G1 PTC (elektrische Luftzusatzheizung) 40
H1 Steuergerät für Zentralverriegelung
Nummer
Verbraucher Ampere
leon aleman.book Seite 253 Mittwoch, 29. August 2007 9:20 09

Selbsthilfe

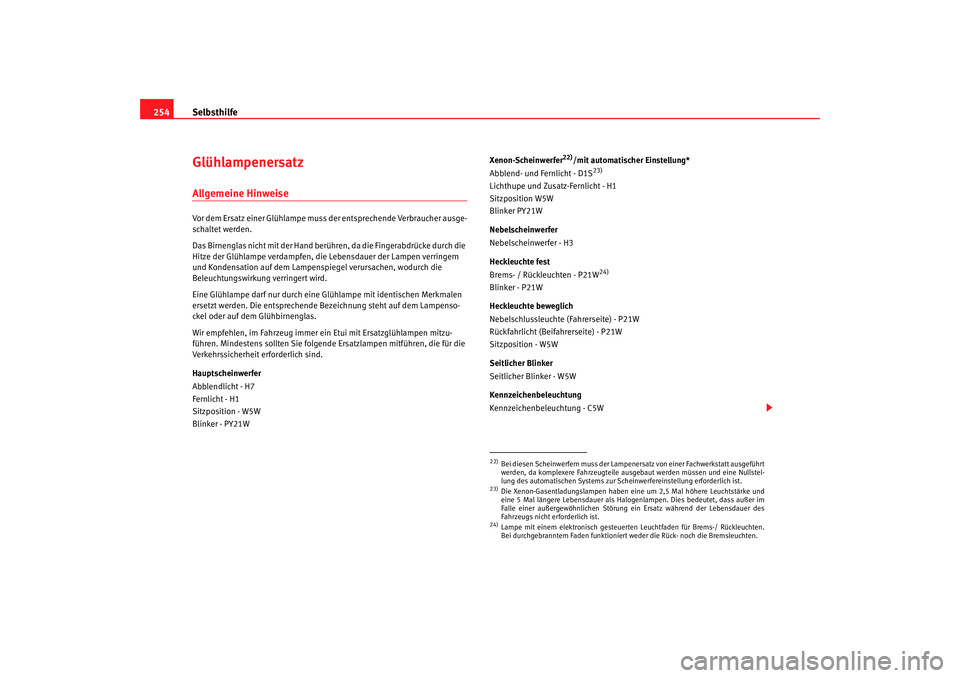

254GlühlampenersatzAllgemeine HinweiseVor dem Ersatz einer Glühlampe muss der entsprechende Verbraucher ausge-
schaltet werden.
Das Birnenglas nich t mit der Hand berühren, da die Fingerabdrücke durch die
Hitze der Glühlampe verdampfen, die Lebensdauer der Lampen verringern
und Kondensation auf dem Lampensp iegel verursachen, wodurch die
Beleuchtungswirkung verringert wird.
Eine Glühlampe darf nur durch eine Glühlampe mit identischen Merkmalen
ersetzt werden. Die entsprechende Bezeichnung steht auf dem Lampenso-
ckel oder auf dem Glühbirnenglas.
Wir empfehlen, im Fahrzeug immer ein Etui mit Ersatzglühlampen mitzu-
führen. Mindestens sollten Sie folgende Ersatzlampen mitführen, die für die
Verkehrssicherheit erforderlich sind.
Hauptscheinwerfer
Abblendlicht - H7
Fernlicht - H1
Sitzposition - W5W
Blinker - PY21W Xenon-Scheinwerfer
22)/mit automatischer Einstellung*
Abblend- und Fernlicht - D1S
23)
Lichthupe und Zusatz-Fernlicht - H1
Sitzposition W5W
Blinker PY21W
Nebelscheinwerfer
Nebelscheinwerfer - H3
Heckleuchte fest
Brems- / Rückleuchten - P21W
24)
Blinker - P21W
Heckleuchte beweglich
Nebelschlussleuchte (Fahrerseite) - P21W
Rückfahrlicht (Beifahrerseite) - P21W
Sitzposition - W5W
Seitlicher Blinker
Seitlicher Blinker - W5W
Kennzeichenbeleuchtung
Kennzeichenbeleuchtung - C5W22)Bei diesen Scheinwerfern muss der Lampenersatz von einer Fachwerkstatt ausgeführt
werden, da komplexere Fahrzeugteile ausgebaut werden müssen und eine Nullstel-
lung des automatischen Systems zur Scheinwerfereinstellung erforderlich ist.23)Die Xenon-Gasentladungslampen haben eine um 2,5 Mal höhere Leuchtstärke und
eine 5 Mal längere Lebensdauer als Halogenlampen. Dies bedeutet, dass außer im
Falle einer außergewöhnlichen Störung ein Ersatz während der Lebensdauer des
Fahrzeugs nicht erforderlich ist.24)Lampe mit einem elektronisch gesteuerten Leuchtfaden für Brems-/ Rückleuchten.
Bei durchgebranntem Faden funktioniert weder die Rück- noch die Bremsleuchten.
