2007 Seat Leon 5D Betriebsanleitung (in German)

Prüfen und Nachfüllen215
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

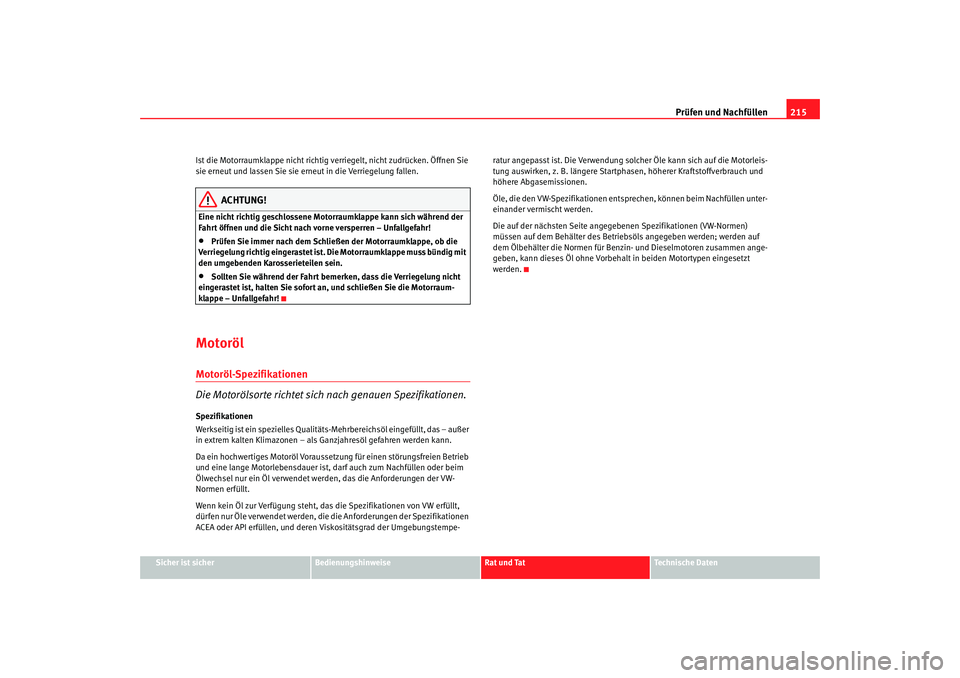

Ist die Motorraumklappe nicht richtig ve
rriegelt, nicht zudrücken. Öffnen Sie
sie erneut und lassen Sie sie erneut in die Verriegelung fallen.
ACHTUNG!
Eine nicht richtig geschlossene Motorraumklappe kann sich während der
Fahrt öffnen und die Sicht nach vorne versperren – Unfallgefahr!•
Prüfen Sie immer nach dem Schließen der Motorraumklappe, ob die
Verriegelung richtig eingerastet ist. Die Motorraumklappe muss bündig mit
den umgebenden Karosserieteilen sein.
•
Sollten Sie während der Fahrt bemerk en, dass die Verriegelung nicht
eingerastet ist, halten Sie sofort an, und schließen Sie die Motorraum-
klappe – Unfallgefahr!
MotorölMotoröl-Spezifikationen
Die Motorölsorte richtet sich nach genauen Spezifikationen.Spezifikationen
Werkseitig ist ein spezielles Qualitäts- Mehrbereichsöl eingefüllt, das – außer
in extrem kalten Klimazonen – als Ganzjahresöl gefahren werden kann.
Da ein hochwertiges Motoröl Voraussetzung für einen störungsfreien Betrieb
und eine lange Motorlebensdauer ist, darf auch zum Nachfüllen oder beim
Ölwechsel nur ein Öl verwendet werd en, das die Anforderungen der VW-
Normen erfüllt.
Wenn kein Öl zur Verfügung steht, d as die Spezifikationen von VW erfüllt,
dürfen nur Öle verwendet werden, die die Anforderungen der Spezifikationen
ACEA oder API erfüllen, und deren Viskositätsgrad der Umgebungstempe- ratur angepasst ist. Die Verwendung solcher Öle kann sich auf die Motorleis-
tung auswirken, z. B. längere Startphasen, höherer Kraftstoffverbrauch und
höhere Abgasemissionen.
Öle, die den VW-Spezifikationen entsprechen, können beim Nachfüllen unter-
einander vermischt werden.
Die auf der nächsten Seite angege
benen Spezifikationen (VW-Normen)
müssen auf dem Behälter des Betriebsöls angegeben werden; werden auf
dem Ölbehälter die Normen für Benzin- und Dieselmotoren zusammen ange-
geben, kann dieses Öl ohne Vorbehalt in beiden Motortypen eingesetzt
werden.
leon aleman.book Seite 215 Mittwoch, 29. August 2007 9:20 09

Prüfen und Nachfüllen

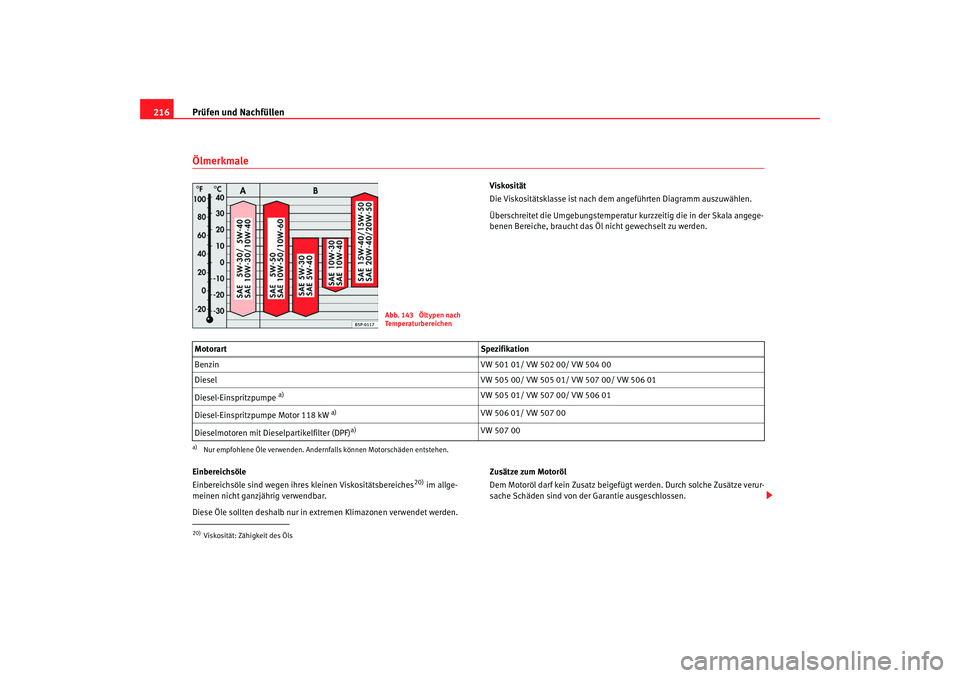

216Ölmerkmale
Viskosität
Die Viskositätsklasse ist nach dem angeführten Diagramm auszuwählen.
Überschreitet die Umgebungstemperatur kurzzeitig die in der Skala angege-
benen Bereiche, braucht das Öl nicht gewechselt zu werden.
Einbereichsöle
Einbereichsöle sind wegen ihre s kleinen Viskositätsbereiches
20) im allge-
meinen nicht ganzjährig verwendbar.
Diese Öle sollten deshalb nur in extremen Klimazonen verwendet werden. Zusätze zum Motoröl
Dem Motoröl darf kein Zusatz beigefüg
t werden. Durch solche Zusätze verur-
sache Schäden sind von der Garantie ausgeschlossen.
Abb. 143 Öltypen nach
Temperaturbereichen
Motorart Spezifikation
Benzin VW 501 01/ VW 502 00/ VW 504 00
Diesel VW 505 00/ VW 505 01/ VW 507 00/ VW 506 01
Diesel-Einspritzpumpe
a)
a)Nur empfohlene Öle verwenden. Andernfalls können Motorschäden entstehen.
VW 505 01/ VW 507 00/ VW 506 01
Diesel-Einspritzpumpe Motor 118 kW
a)
VW 506 01/ VW 507 00
Dieselmotoren mit Dieselpartikelfilter (DPF)
a)
VW 507 00
20)Viskosität: Zähigkeit des Öls
leon aleman.book Seite 216 Mittwoch, 29. August 2007 9:20 09

Prüfen und Nachfüllen217
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

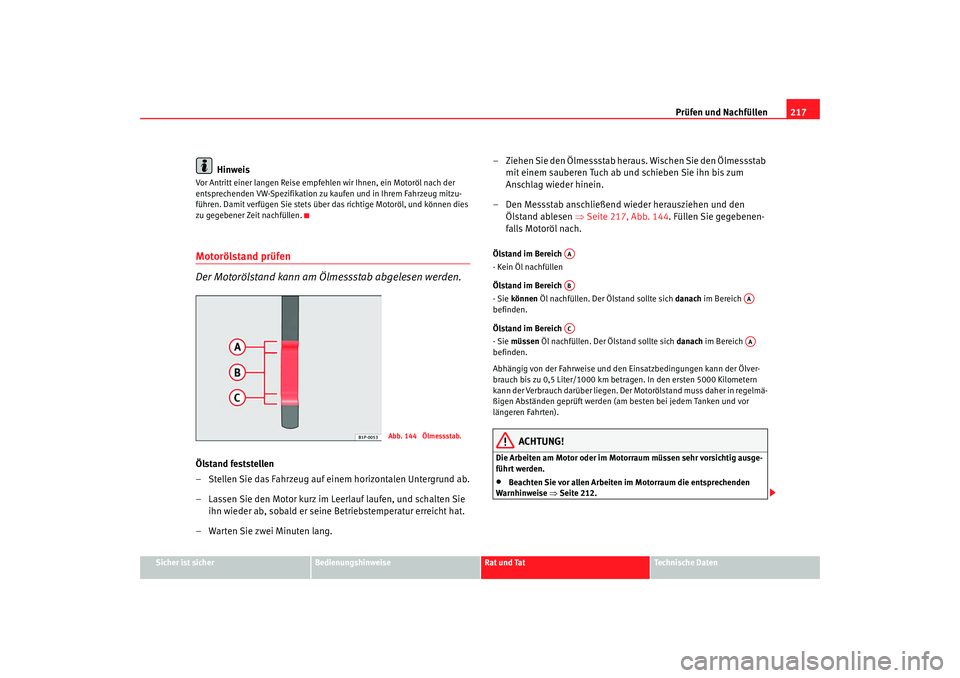

Hinweis
Vor Antritt einer langen Reise empfehlen wir Ihnen, ein Motoröl nach der
entsprechenden VW-Spezifikation zu kaufen und in Ihrem Fahrzeug mitzu-
führen. Damit verfügen Sie stets über das richtige Motoröl, und können dies
zu gegebener Zeit nachfüllen.Motorölstand prüfen
Der Motorölstand kann am Ölmessstab abgelesen werden.Ölstand feststellen
– Stellen Sie das Fahrzeug auf einem horizontalen Untergrund ab.
– Lassen Sie den Motor kurz im Leerlauf laufen, und schalten Sie
ihn wieder ab, sobald er seine Betriebstemperatur erreicht hat.
– Warten Sie zwei Minuten lang. – Ziehen Sie den Ölmessstab heraus. Wischen Sie den Ölmessstab
mit einem sauberen Tuch ab und schieben Sie ihn bis zum
Anschlag wieder hinein.
– Den Messstab anschließend wieder herausziehen und den Ölstand ablesen ⇒ Seite 217, Abb. 144 . Füllen Sie gegebenen-
falls Motoröl nach.
Ölstand im Bereich
- Kein Öl nachfüllen
Ölstand im Bereich
- Sie können Öl nachfüllen. Der Ölstand sollte sich danach im Bereich
befinden.
Ölstand im Bereich
- Sie müssen Öl nachfüllen. Der Ölstand sollte sich danach im Bereich
befinden.
Abhängig von der Fahrweise und den Einsatzbedingungen kann der Ölver-
brauch bis zu 0,5 Liter/1000 km betragen. In den ersten 5000 Kilometern
kann der Verbrauch darüber liegen. Der Motorölstand muss daher in regelmä-
ßigen Abständen geprüft werden (am besten bei jedem Tanken und vor
längeren Fahrten).
ACHTUNG!
Die Arbeiten am Motor oder im Motorraum müssen sehr vorsichtig ausge-
führt werden.•
Beachten Sie vor allen Arbeiten im Motorraum die entsprechenden
Warnhinweise ⇒ Seite 212.
Abb. 144 Ölmessstab.
AAAB
AA
AC
AA
leon aleman.book Seite 217 Mittwoch, 29. August 2007 9:20 09

Prüfen und Nachfüllen
218

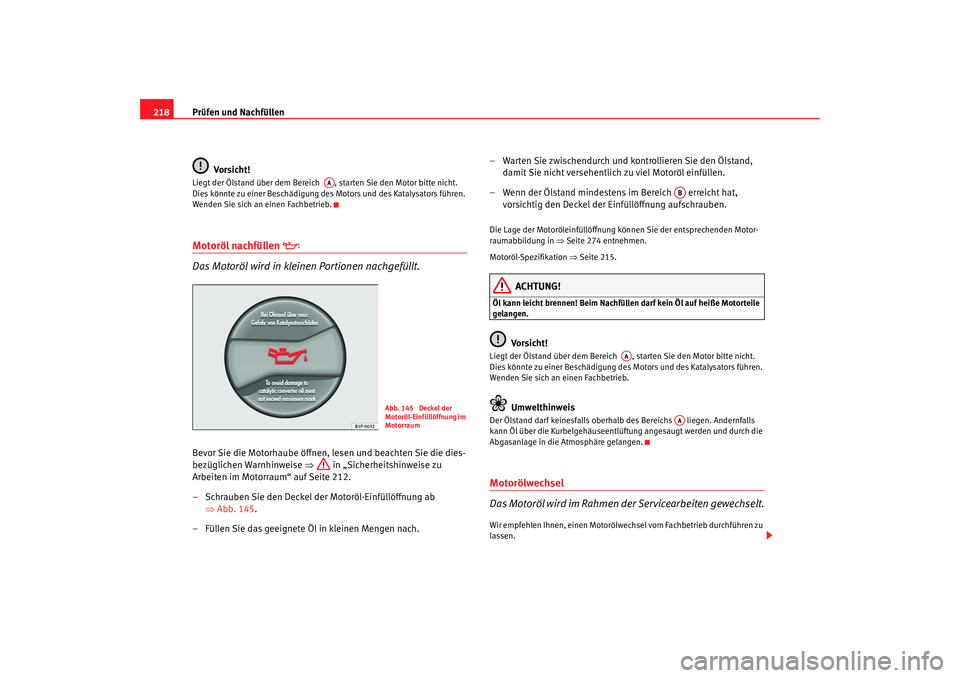

Vorsicht!Liegt der Ölstand über dem Bereich , starten Sie den Motor bitte nicht.
Dies könnte zu einer Beschädigung des Motors und des Katalysators führen.
Wenden Sie sich an einen Fachbetrieb.Motoröl nachfüllen


Das Motoröl wird in kleinen Portionen nachgefüllt.
Bevor Sie die Motorhaube öffnen, lesen und beachten Sie die dies-
bezüglichen Warnhinweise ⇒ in „Sicherheitshinweise zu
Arbeiten im Motorraum“ auf Seite 212.
– Schrauben Sie den Deckel der Motoröl-Einfüllöffnung ab ⇒Abb. 145 .
– Füllen Sie das geeignete Öl in kleinen Mengen nach. – Warten Sie zwischendurch und kontrollieren Sie den Ölstand,
damit Sie nicht versehentlich zu viel Motoröl einfüllen.
– Wenn der Ölstand mindestens im Bereich erreicht hat, vorsichtig den Deckel der Einfüllöffnung aufschrauben.
Die Lage der Motoröleinfüllöffnung kö nnen Sie der entsprechenden Motor-
raumabbildung in ⇒Seite 274 entnehmen.
Motoröl-Spezifikation ⇒Seite 215.
ACHTUNG!
Öl kann leicht brennen! Beim Nachfüllen darf kein Öl auf heiße Motorteile
gelangen.
Vorsicht!
Liegt der Ölstand über dem Bereich , starten Sie den Motor bitte nicht.
Dies könnte zu einer Beschädigung des Motors und des Katalysators führen.
Wenden Sie sich an einen Fachbetrieb.
Umwelthinweis
Der Ölstand darf keinesfalls oberhalb des Bereichs liegen. Andernfalls
kann Öl über die Kurbelgehäuseentlüf tung angesaugt werden und durch die
Abgasanlage in die Atmosphäre gelangen.Motorölwechsel
Das Motoröl wird im Rahmen der Servicearbeiten gewechselt.Wir empfehlen Ihnen, einen Motorölwec hsel vom Fachbetrieb durchführen zu
lassen.
AA
Abb. 145 Deckel der
Motoröl-Einfüllöffnung im
Motorraum
AB
AA
AA
leon aleman.book Seite 218 Mittwoch, 29. August 2007 9:20 09

Prüfen und Nachfüllen219
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

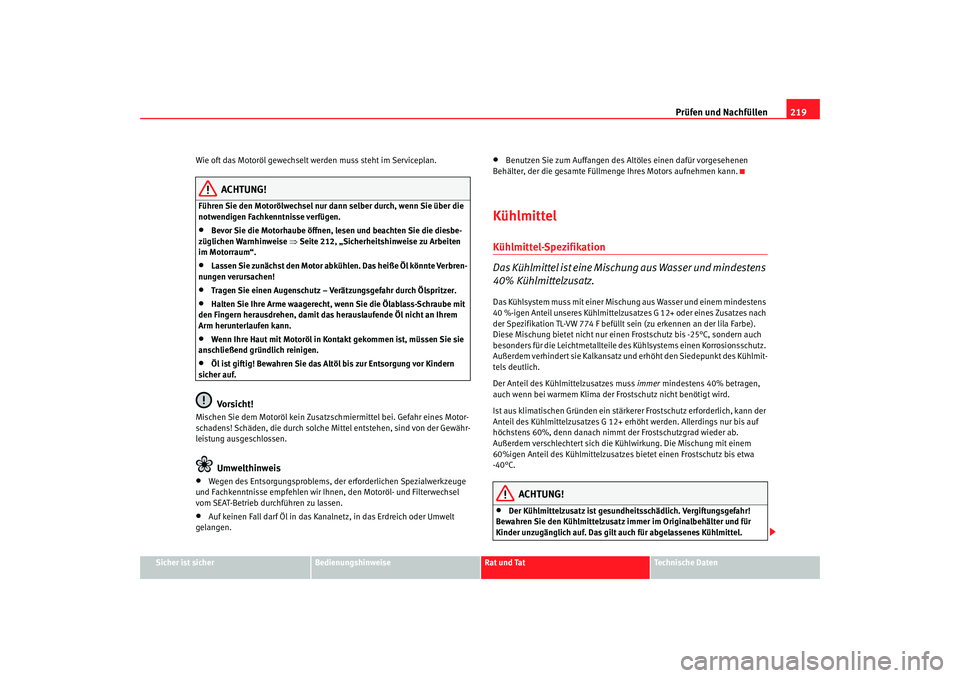

Wie oft das Motoröl gewechselt werden muss steht im Serviceplan.
ACHTUNG!
Führen Sie den Motorölwechsel nur dann selber durch, wenn Sie über die
notwendigen Fachkenntnisse verfügen.•
Bevor Sie die Motorhaube öffnen, lesen und beachten Sie die diesbe-
züglichen Warnhinweise ⇒Seite 212, „Sicherheitshinweise zu Arbeiten
im Motorraum“.
•
Lassen Sie zunächst den Motor abkühlen. Das heiße Öl könnte Verbren-
nungen verursachen!
•
Tragen Sie einen Augenschutz – Verätzungsgefahr durch Ölspritzer.
•
Halten Sie Ihre Arme waagerecht, wenn Sie die Ölablass-Schraube mit
den Fingern herausdrehen, damit das herauslaufende Öl nicht an Ihrem
Arm herunterlaufen kann.
•
Wenn Ihre Haut mit Motoröl in Kontakt gekommen ist, müssen Sie sie
anschließend gründlich reinigen.
•
Öl ist giftig! Bewahren Sie das Altöl bis zur Entsorgung vor Kindern
sicher auf.Vorsicht!
Mischen Sie dem Motoröl kein Zusatzschmiermittel bei. Gefahr eines Motor-
schadens! Schäden, die durch solche Mi ttel entstehen, sind von der Gewähr-
leistung ausgeschlossen.
Umwelthinweis
•
Wegen des Entsorgungsproblems, der erforderlichen Spezialwerkzeuge
und Fachkenntnisse empfehlen wir Ihne n, den Motoröl- und Filterwechsel
vom SEAT-Betrieb durchführen zu lassen.
•
Auf keinen Fall darf Öl in das Kana lnetz, in das Erdreich oder Umwelt
gelangen.
•
Benutzen Sie zum Auffangen des Al töles einen dafür vorgesehenen
Behälter, der die gesamte Füllmenge Ihres Motors aufnehmen kann.
KühlmittelKühlmittel-Spezifikation
Das Kühlmittel ist eine Mischung aus Wasser und mindestens
40% Kühlmittelzusatz.Das Kühlsystem muss mit einer Mischung aus Wasser und einem mindestens
40 %-igen Anteil unseres Kühlmittelzusatzes G 12+ oder eines Zusatzes nach
der Spezifikation TL-VW 774 F befüllt sein (zu erkennen an der lila Farbe).
Diese Mischung bietet nicht nur einen Frostschutz bis -25°C, sondern auch
besonders für die Leichtmetallteile des Kühlsystems einen Korrosionsschutz.
Außerdem verhindert sie Kalkansatz und erhöht den Siedepunkt des Kühlmit-
tels deutlich.
Der Anteil des Kühlmittelzusatzes muss immer mindestens 40% betragen,
auch wenn bei warmem Klima der Frostschutz nicht benötigt wird.
Ist aus klimatischen Gründen ein stärke rer Frostschutz erforderlich, kann der
Anteil des Kühlmittelzusatzes G 12+ er höht werden. Allerdings nur bis auf
höchstens 60%, denn danach nimmt der Frostschutzgrad wieder ab.
Außerdem verschlechtert sich die Kühlwirkung. Die Mischung mit einem
60%igen Ante il des Kühlmittelzusa tzes bietet einen Frostschutz bis etwa
-40°C.
ACHTUNG!
•
Der Kühlmittelzusatz ist gesundheitsschädlich. Vergiftungsgefahr!
Bewahren Sie den Kühlmittelzusatz immer im Originalbehälter und für
Kinder unzugänglich auf. Das gilt auch für abgelassenes Kühlmittel.
leon aleman.book Seite 219 Mittwoch, 29. August 2007 9:20 09

Prüfen und Nachfüllen

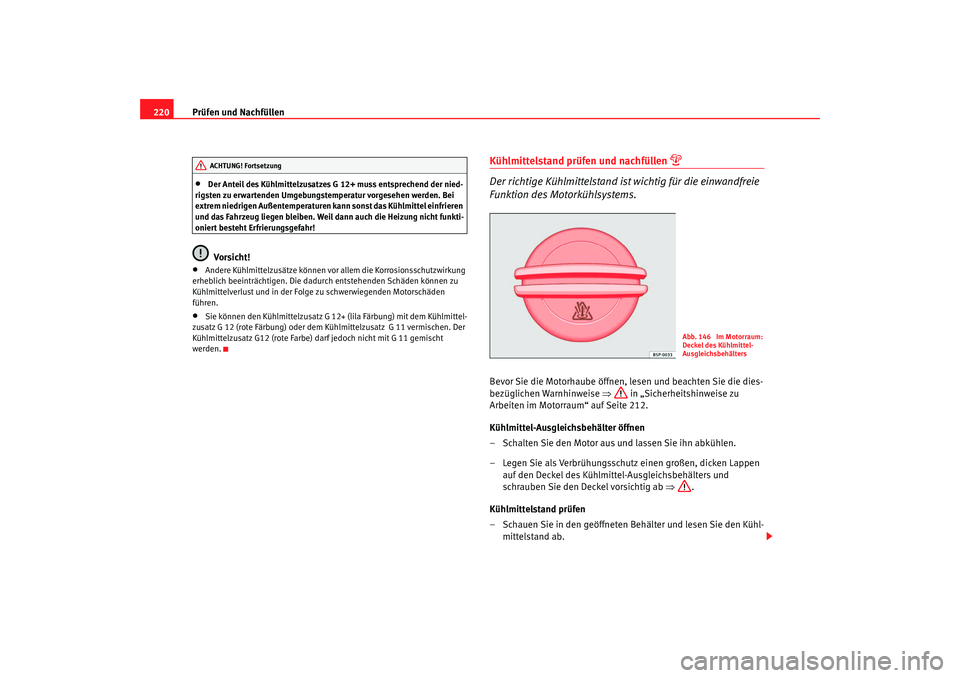

220•
Der Anteil des Kühlmittelzusatzes G 12+ muss entsprechend der nied-
rigsten zu erwartenden Umgebungstemperatur vorgesehen werden. Bei
extrem niedrigen Außentemperaturen kann sonst das Kühlmittel einfrieren
und das Fahrzeug liegen bleiben. Weil dann auch die Heizung nicht funkti-
oniert besteht Erfrierungsgefahr!Vorsicht!
•
Andere Kühlmittelzusätze können vor allem die Korrosionsschutzwirkung
erheblich beeinträchtigen. Die dadurc h entstehenden Schäden können zu
Kühlmittelverlust und in der Folge zu schwerwiegenden Motorschäden
führen.
•
Sie können den Kühlmittelzusatz G 12+ (lila Färbung) mit dem Kühlmittel-
zusatz G 12 (rote Färbung) oder dem Kühlmittelzusatz G 11 vermischen. Der
Kühlmittelzusatz G12 (rote Farbe) da rf jedoch nicht mit G 11 gemischt
werden.
Kühlmittelstand prüfen und nachfüllen

Der richtige Kühlmittelstand ist wichtig für die einwandfreie
Funktion des Motorkühlsystems.Bevor Sie die Motorhaube öffnen, lesen und beachten Sie die dies-
bezüglichen Warnhinweise ⇒ in „Sicherheitshinweise zu
Arbeiten im Motorraum“ auf Seite 212.
Kühlmittel-Ausgleichsbehälter öffnen
– Schalten Sie den Motor aus und lassen Sie ihn abkühlen.
– Legen Sie als Verbrühungsschutz einen großen, dicken Lappen auf den Deckel des Kühlmittel-Ausgleichsbehälters und
schrauben Sie den Deckel vorsichtig ab ⇒.
Kühlmittelstand prüfen
– Schauen Sie in den geöffneten Behälter und lesen Sie den Kühl- mittelstand ab.
ACHTUNG! Fortsetzung
Abb. 146 Im Motorraum:
Deckel des Kühlmittel-
Ausgleichsbehälters
leon aleman.book Seite 220 Mittwoch, 29. August 2007 9:20 09

Prüfen und Nachfüllen221
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

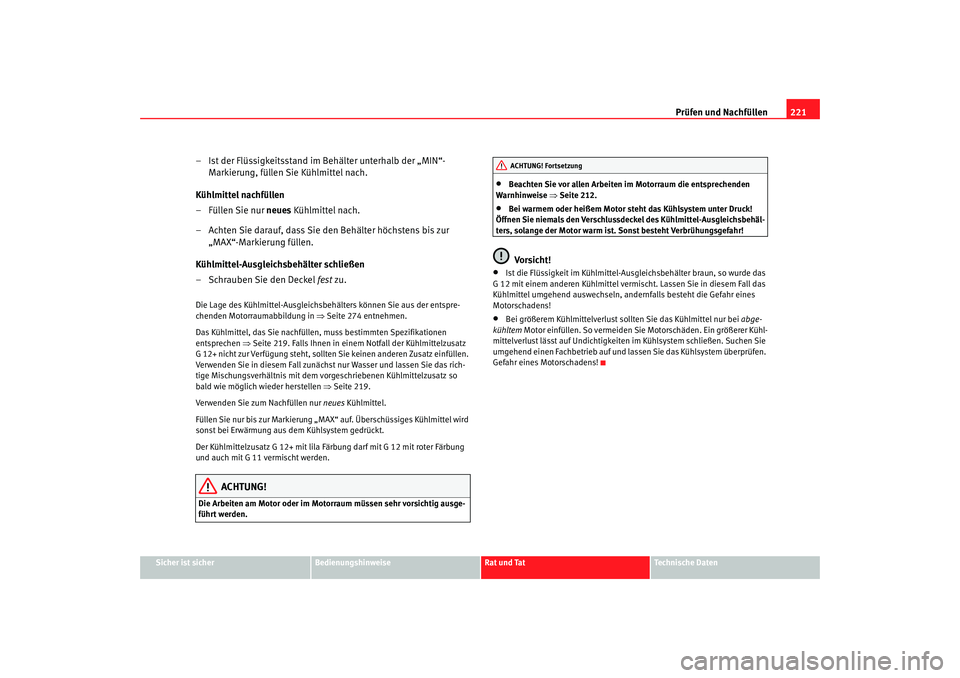

– Ist der Flüssigkeitsstand im Behälter unterhalb der „MIN“-
Markierung, füllen Sie Kühlmittel nach.
Kühlmittel nachfüllen
– Füllen Sie nur neues Kühlmittel nach.
– Achten Sie darauf, dass Sie den Behälter höchstens bis zur „MAX“-Markierung füllen.
Kühlmittel-Ausgleichsbehälter schließen
– Schrauben Sie den Deckel fest zu.Die Lage des Kühlmittel-Ausgleichsbehälters können Sie aus der entspre-
chenden Motorraumabbildung in ⇒Seite 274 entnehmen.
Das Kühlmittel, das Sie nachfüllen, muss bestimmten Spezifikationen
entsprechen ⇒Seite 219. Falls Ihnen in einem Notfall der Kühlmittelzusatz
G 12+ nicht zur Verfügung steht, sollten Sie keinen anderen Zusatz einfüllen.
Verwenden Sie in diesem Fall zunächst nur Wasser und lassen Sie das rich-
tige Mischungsverhältnis mit dem vorg eschriebenen Kühlmittelzusatz so
bald wie möglich wieder herstellen ⇒Seite 219.
Verwenden Sie zum Nachfüllen nur neues Kühlmittel.
Füllen Sie nur bis zur Markierung „MAX“ auf. Überschüssiges Kühlmittel wird
sonst bei Erwärmung aus dem Kühlsystem gedrückt.
Der Kühlmittelzusatz G 12+ mit lila Färbung darf mit G 12 mit roter Färbung
und auch mit G 11 vermischt werden.
ACHTUNG!
Die Arbeiten am Motor oder im Moto rraum müssen sehr vorsichtig ausge-
führt werden.
•
Beachten Sie vor allen Arbeiten im Motorraum die entsprechenden
Warnhinweise ⇒ Seite 212.
•
Bei warmem oder heißem Motor steht das Kühlsystem unter Druck!
Öffnen Sie niemals den Verschlussdeckel des Kühlmittel-Ausgleichsbehäl-
ters, solange der Motor warm ist. Sonst besteht Verbrühungsgefahr!Vorsicht!
•
Ist die Flüssigkeit im Kühlmittel-Aus gleichsbehälter braun, so wurde das
G 12 mit einem anderen Kühlmittel vermi scht. Lassen Sie in diesem Fall das
Kühlmittel umgehend auswechseln, andernfalls besteht die Gefahr eines
Motorschadens!
•
Bei größerem Kühlmittelverlust sollten Sie das Kühlmittel nur bei abge-
kühltem Motor einfüllen. So vermeiden Sie Motorschäden. Ein größerer Kühl-
mittelverlust lässt auf Undichtigkeiten im Kühlsystem schließen. Suchen Sie
umgehend einen Fachbetrieb auf und lassen Sie das Kühlsystem überprüfen.
Gefahr eines Motorschadens!ACHTUNG! Fortsetzung
leon aleman.book Seite 221 Mittwoch, 29. August 2007 9:20 09

Prüfen und Nachfüllen

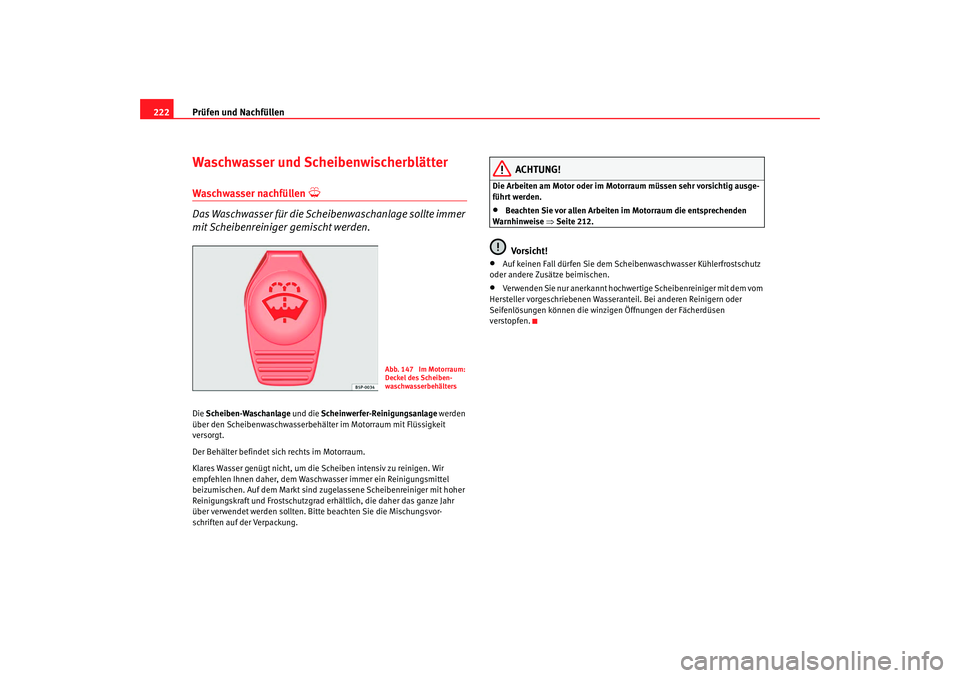

222Waschwasser und ScheibenwischerblätterWaschwasser nachfüllen

Das Waschwasser für die Scheibenwaschanlage sollte immer
mit Scheibenreiniger gemischt werden.Die Scheiben-Waschanlage und die Scheinwerfer-Reinigungsanlage werden
über den Scheibenwaschwasserbehälter im Motorraum mit Flüssigkeit
versorgt.
Der Behälter befindet sich rechts im Motorraum.
Klares Wasser genügt nicht, um die Scheiben intensiv zu reinigen. Wir
empfehlen Ihnen daher, dem Waschwasser immer ein Reinigungsmittel
beizumischen. Auf dem Markt sind zugelassene Scheibenreiniger mit hoher
Reinigungskraft und Frostschutzgrad erhältlich, die daher das ganze Jahr
über verwendet werden sollten. Bitte beachten Sie die Mischungsvor-
schriften auf der Verpackung.
ACHTUNG!
Die Arbeiten am Motor oder im Motorraum müssen sehr vorsichtig ausge-
führt werden.•
Beachten Sie vor allen Arbeiten im Motorraum die entsprechenden
Warnhinweise ⇒Seite 212.Vorsicht!
•
Auf keinen Fall dürfen Sie dem Scheibenwaschwasser Kühlerfrostschutz
oder andere Zusätze beimischen.
•
Verwenden Sie nur anerkannt hochwertige Scheibenreiniger mit dem vom
Hersteller vorgeschriebenen Wasseranteil. Bei anderen Reinigern oder
Seifenlösungen können die winzigen Öffnungen der Fächerdüsen
verstopfen.
Abb. 147 Im Motorraum:
Deckel des Scheiben-
waschwasserbehälters
leon aleman.book Seite 222 Mittwoch, 29. August 2007 9:20 09
