Prüfen und Nachfüllen223
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

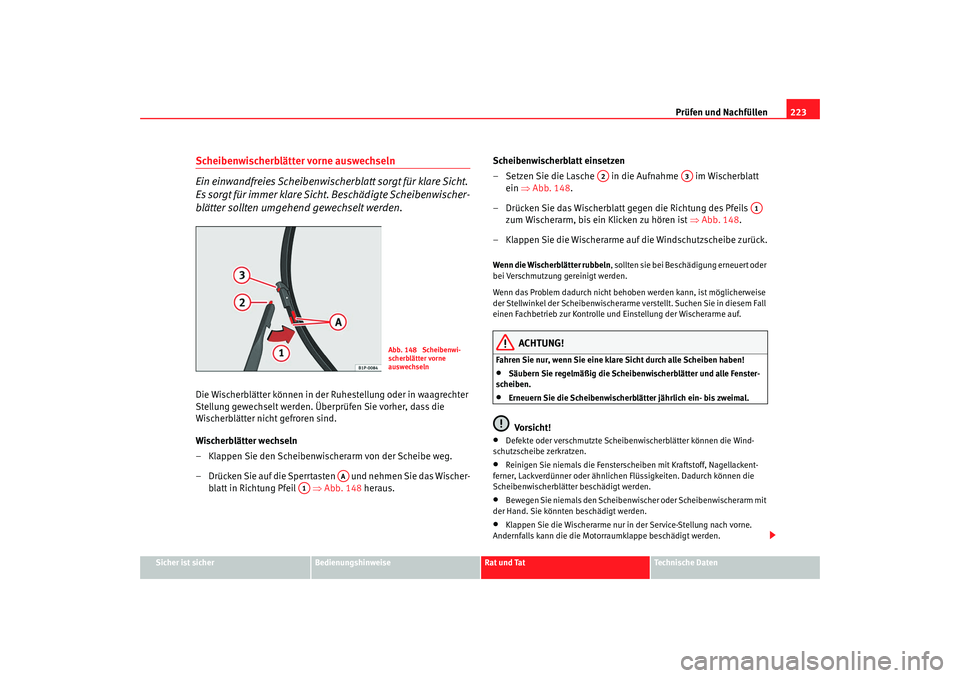

Scheibenwischerblätter vorne auswechseln
Ein einwandfreies Scheibenwischerblatt sorgt für klare Sicht.
Es sorgt für immer klare Sicht. Beschädigte Scheibenwischer-
blätter sollten umgehend gewechselt werden.Die Wischerblätter können in der Ruhestellung oder in waagrechter
Stellung gewechselt werden. Überprüfen Sie vorher, dass die
Wischerblätter nicht gefroren sind.
Wischerblätter wechseln
– Klappen Sie den Scheibenwischerarm von der Scheibe weg.
– Drücken Sie auf die Sperrtasten und nehmen Sie das Wischer-
blatt in Richtung Pfeil ⇒Abb. 148 heraus. Scheibenwischerblatt einsetzen
– Setzen Sie die Lasche in die Aufnahme im Wischerblatt
ein ⇒Abb. 148 .
– Drücken Sie das Wischerblatt gegen die Richtung des Pfeils zum Wischerarm, bis ein Klicken zu hören ist ⇒Abb. 148.
– Klappen Sie die Wischerarme auf die Windschutzscheibe zurück.
Wenn die Wischerblätter rubbeln , sollten sie bei Beschädigung erneuert oder
bei Verschmutzung gereinigt werden.
Wenn das Problem dadurch nicht behoben werden kann, ist möglicherweise
der Stellwinkel der Scheibenwischerarme verstellt. Suchen Sie in diesem Fall
einen Fachbetrieb zur Kontrolle un d Einstellung der Wischerarme auf.
ACHTUNG!
Fahren Sie nur, wenn Sie eine klare Sicht durch alle Scheiben haben!•
Säubern Sie regelmäßig die Scheibenwischerblätter und alle Fenster-
scheiben.
•
Erneuern Sie die Scheibenwischerblätter jährlich ein- bis zweimal.Vorsicht!
•
Defekte oder verschmutzte Scheib enwischerblätter können die Wind-
schutzscheibe zerkratzen.
•
Reinigen Sie niemals die Fensterscheiben mit Kraftstoff, Nagellackent-
ferner, Lackverdünner oder ähnlichen Flüssigkeiten. Dadurch können die
Scheibenwischerblätter beschädigt werden.
•
Bewegen Sie niemals den Scheibenwischer oder Scheibenwischerarm mit
der Hand. Sie könnten beschädigt werden.
•
Klappen Sie die Wischerarme nur in der Service-Stellung nach vorne.
Andernfalls kann die die Motorraumklappe beschädigt werden.
Abb. 148 Scheibenwi-
scherblätter vorne
auswechseln
AA
A1
A2
A3
A1
leon aleman.book Seite 223 Mittwoch, 29. August 2007 9:20 09

Prüfen und Nachfüllen
224

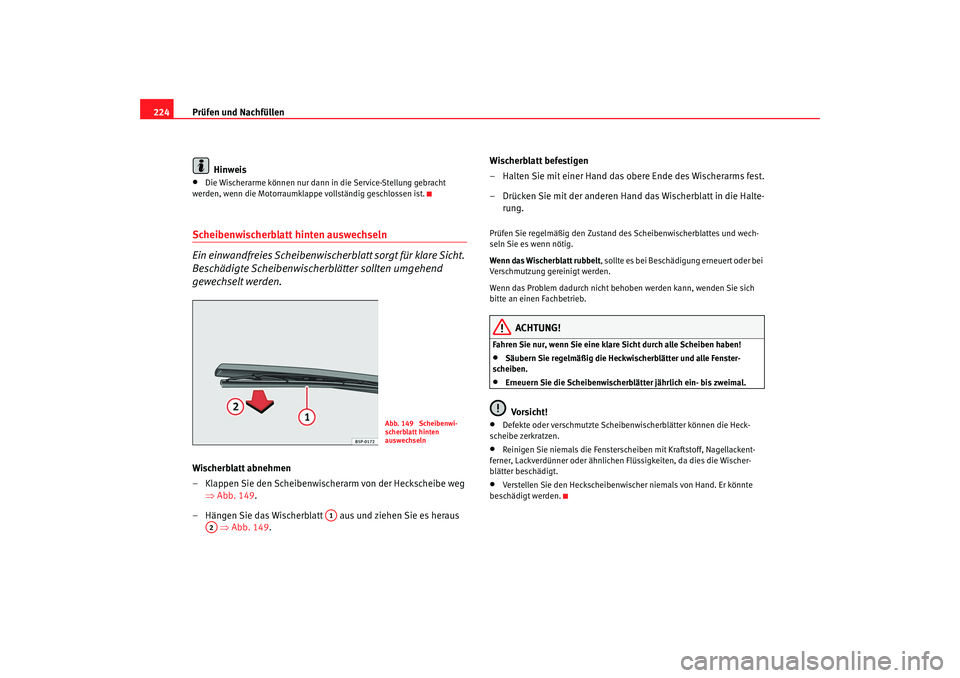

Hinweis•
Die Wischerarme können nur dann in die Service-Stellung gebracht
werden, wenn die Motorraumklappe vollständig geschlossen ist.
Scheibenwischerblatt hinten auswechseln
Ein einwandfreies Scheibenwische rblatt sorgt für klare Sicht.
Beschädigte Scheibenwischerblätter sollten umgehend
gewechselt werden.Wischerblatt abnehmen
– Klappen Sie den Scheibenwischerarm von der Heckscheibe weg
⇒Abb. 149 .
– Hängen Sie das Wischerblatt aus und ziehen Sie es heraus ⇒ Abb. 149 . Wischerblatt befestigen
– Halten Sie mit einer Hand das obere Ende des Wischerarms fest.
– Drücken Sie mit der anderen Hand das Wischerblatt in die Halte-
rung.
Prüfen Sie regelmäßig den Zustand des Scheibenwischerblattes und wech-
seln Sie es wenn nötig.
Wenn das Wischerblatt rubbelt , sollte es bei Beschädigung erneuert oder bei
Verschmutzung gereinigt werden.
Wenn das Problem dadurch nicht behobe n werden kann, wenden Sie sich
bitte an einen Fachbetrieb.
ACHTUNG!
Fahren Sie nur, wenn Sie eine klare Sicht durch alle Scheiben haben!•
Säubern Sie regelmäßig die Heckwischerblätter und alle Fenster-
scheiben.
•
Erneuern Sie die Scheibenwischerblätter jährlich ein- bis zweimal.Vorsicht!
•
Defekte oder verschmutzte Scheibenwischerblätter können die Heck-
scheibe zerkratzen.
•
Reinigen Sie niemals die Fensterscheiben mit Kraftstoff, Nagellackent-
ferner, Lackverdünner oder ähnlichen Flüssigkeiten, da dies die Wischer-
blätter beschädigt.
•
Verstellen Sie den Heckscheibenwischer niemals von Hand. Er könnte
beschädigt werden.
Abb. 149 Scheibenwi-
scherblatt hinten
auswechseln
A1
A2
leon aleman.book Seite 224 Mittwoch, 29. August 2007 9:20 09

Prüfen und Nachfüllen225
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

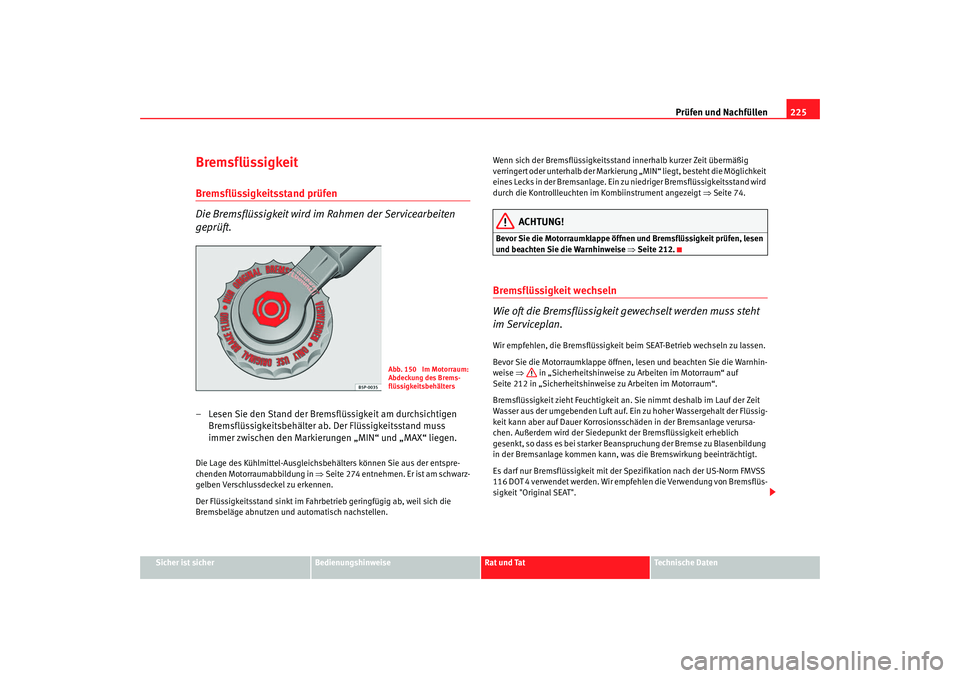

BremsflüssigkeitBremsflüssigkeitsstand prüfen
Die Bremsflüssigkeit wird im Rahmen der Servicearbeiten
geprüft.– Lesen Sie den Stand der Bremsflüssigkeit am durchsichtigen
Bremsflüssigkeitsbehälter ab. Der Flüssigkeitsstand muss
immer zwischen den Markierungen „MIN“ und „MAX“ liegen.Die Lage des Kühlmittel-Ausgleichsbehälters können Sie aus der entspre-
chenden Motorraumabbildung in ⇒Seite 274 entnehmen. Er ist am schwarz-
gelben Verschlussdeckel zu erkennen.
Der Flüssigkeitsstand sinkt im Fahrbe trieb geringfügig ab, weil sich die
Bremsbeläge abnutzen und automatisch nachstellen. Wenn sich der Bremsflüssigkeitsstand
innerhalb kurzer Zeit übermäßig
verringert oder unterhalb der Markierung „MIN“ liegt, besteht die Möglichkeit
eines Lecks in der Bremsanlage. Ein zu niedriger Bremsflüssigkeitsstand wird
durch die Kontrollleuchten im Kombiinstrument angezeigt ⇒Seite 74.
ACHTUNG!
Bevor Sie die Motorraumklappe öffnen und Bremsflüssigkeit prüfen, lesen
und beachten Sie die Warnhinweise ⇒Seite 212.Bremsflüssigkeit wechseln
Wie oft die Bremsflüssigkeit gewechselt werden muss steht
im Serviceplan.Wir empfehlen, die Bremsflüssigkeit beim SEAT-Betrieb wechseln zu lassen.
Bevor Sie die Motorraumklappe öffnen, lesen und beachten Sie die Warnhin-
weise ⇒ in „Sicherheitshinweise zu Arbeiten im Motorraum“ auf
Seite 212 in „Sicherheitshinweise zu Arbeiten im Motorraum“.
Bremsflüssigkeit zieht Feuchtigkeit an. Sie nimmt deshalb im Lauf der Zeit
Wasser aus der umgebenden Luft auf. Ein zu hoher Wassergehalt der Flüssig-
keit kann aber auf Dauer Korrosionsschäden in der Bremsanlage verursa-
chen. Außerdem wird der Siedepunkt der Bremsflüssigkeit erheblich
gesenkt, so dass es bei starker Beanspruchung der Bremse zu Blasenbildung
in der Bremsanlage kommen kann, was die Bremswirkung beeinträchtigt.
Es darf nur Bremsflüssigkeit mit der Spezifikation nach der US-Norm FMVSS
116 DOT 4 verwendet werden. Wir empfehlen die Verwendung von Bremsflüs-
sigkeit "Original SEAT".
Abb. 150 Im Motorraum:
Abdeckung des Brems-
flüssigkeitsbehälters
leon aleman.book Seite 225 Mittwoch, 29. August 2007 9:20 09

Prüfen und Nachfüllen
226

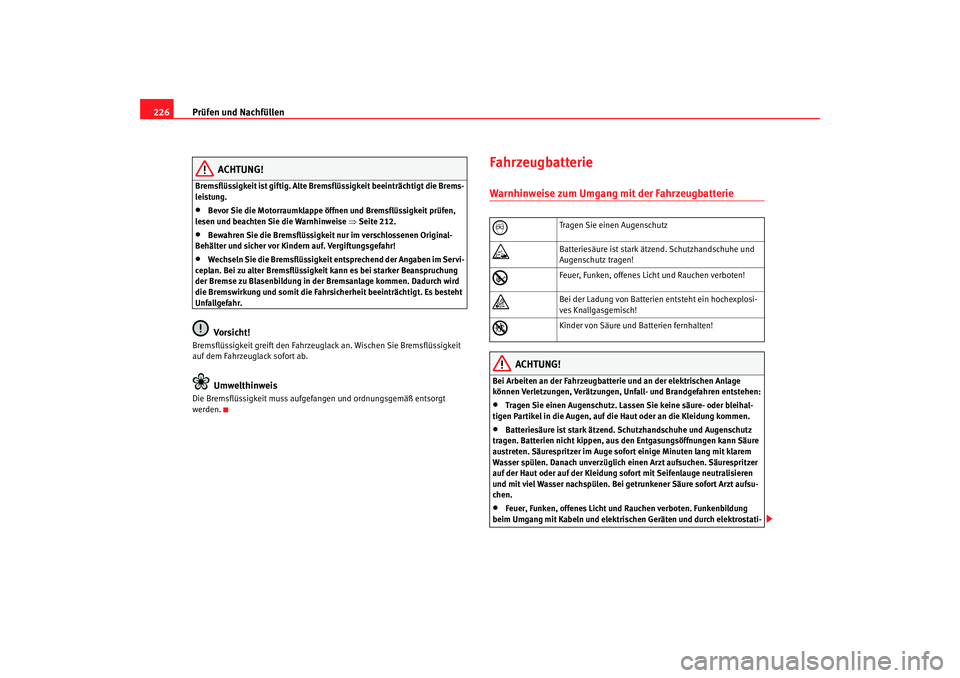

ACHTUNG!
Bremsflüssigkeit ist giftig. Alte Bremsflüssigkeit beeinträchtigt die Brems-
leistung.•
Bevor Sie die Motorraumklappe öffnen und Bremsflüssigkeit prüfen,
lesen und beachten Sie die Warnhinweise ⇒Seite 212.
•
Bewahren Sie die Bremsflüssigkeit nur im verschlossenen Original-
Behälter und sicher vor Kindern auf. Vergiftungsgefahr!
•
Wechseln Sie die Bremsflüssigkeit entsprechend der Angaben im Servi-
ceplan. Bei zu alter Bremsflüssigkeit kann es bei starker Beanspruchung
der Bremse zu Blasenbildung in der Bremsanlage kommen. Dadurch wird
die Bremswirkung und somit die Fahrsicherheit beeinträchtigt. Es besteht
Unfallgefahr.Vorsicht!
Bremsflüssigkeit greift den Fahrzeuglack an. Wischen Sie Bremsflüssigkeit
auf dem Fahrzeuglack sofort ab.
Umwelthinweis
Die Bremsflüssigkeit muss aufgefa ngen und ordnungsgemäß entsorgt
werden.
FahrzeugbatterieWarnhinweise zum Umgang mit der Fahrzeugbatterie
ACHTUNG!
Bei Arbeiten an der Fahrzeugbatterie und an der elektrischen Anlage
können Verletzungen, Verätzungen, Unfall- und Brandgefahren entstehen:•
Tragen Sie einen Augenschutz. Lassen Sie keine säure- oder bleihal-
tigen Partikel in die Augen, auf die Haut oder an die Kleidung kommen.
•
Batteriesäure ist stark ätzend. Schutzhandschuhe und Augenschutz
tragen. Batterien nicht kippen, aus den Entgasungsöffnungen kann Säure
austreten. Säurespritzer im Auge sofort einige Minuten lang mit klarem
Wasser spülen. Danach unverzüglich einen Arzt aufsuchen. Säurespritzer
auf der Haut oder auf der Kleidung sofort mit Seifenlauge neutralisieren
und mit viel Wasser nachspülen. Bei getrunkener Säure sofort Arzt aufsu-
chen.
•
Feuer, Funken, offenes Licht und Rauchen verboten. Funkenbildung
beim Umgang mit Kabeln und elektrischen Geräten und durch elektrostati-

Tragen Sie einen Augenschutz

Batteriesäure ist stark ätzend. Schutzhandschuhe und
Augenschutz tragen!

Feuer, Funken, offenes Licht und Rauchen verboten!

Bei der Ladung von Batterien entsteht ein hochexplosi-
ves Knallgasgemisch!

Kinder von Säure und Batterien fernhalten!
leon aleman.book Seite 226 Mittwoch, 29. August 2007 9:20 09

Prüfen und Nachfüllen227
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

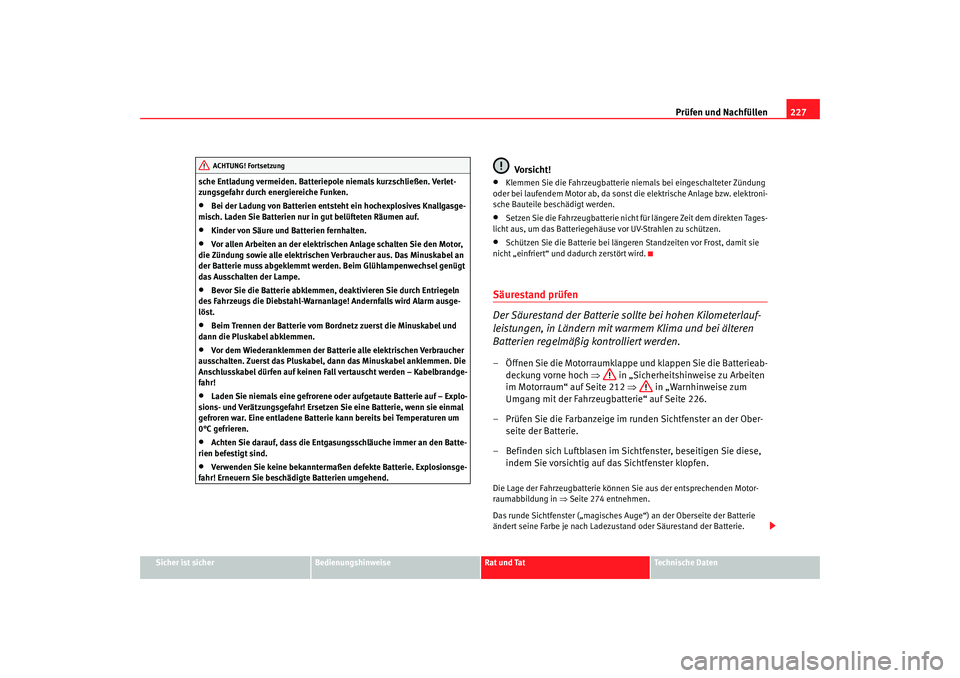

sche Entladung vermeiden. Batteriepole niemals kurzschließen. Verlet-
zungsgefahr durch energiereiche Funken.
•
Bei der Ladung von Batterien entsteht ein hochexplosives Knallgasge-
misch. Laden Sie Batterien nur in gut belüfteten Räumen auf.
•
Kinder von Säure und Batterien fernhalten.
•
Vor allen Arbeiten an der elektrischen Anlage schalten Sie den Motor,
die Zündung sowie alle elektrischen Verbraucher aus. Das Minuskabel an
der Batterie muss abgeklemmt werden. Beim Glühlampenwechsel genügt
das Ausschalten der Lampe.
•
Bevor Sie die Batterie abklemmen, deaktivieren Sie durch Entriegeln
des Fahrzeugs die Diebstahl-Warnanlage! Andernfalls wird Alarm ausge-
löst.
•
Beim Trennen der Batterie vom Bordnetz zuerst die Minuskabel und
dann die Pluskabel abklemmen.
•
Vor dem Wiederanklemmen der Batterie alle elektrischen Verbraucher
ausschalten. Zuerst das Pluskabel, dann das Minuskabel anklemmen. Die
Anschlusskabel dürfen auf keinen Fall vertauscht werden – Kabelbrandge-
fahr!
•
Laden Sie niemals eine gefrorene oder aufgetaute Batterie auf – Explo-
sions- und Verätzungsgefahr! Ersetzen Sie eine Batterie, wenn sie einmal
gefroren war. Eine entladene Batterie kann bereits bei Temperaturen um
0°C gefrieren.
•
Achten Sie darauf, dass die Entgasungsschläuche immer an den Batte-
rien befestigt sind.
•
Verwenden Sie keine bekanntermaßen defekte Batterie. Explosionsge-
fahr! Erneuern Sie beschädigte Batterien umgehend.
Vorsicht!
•
Klemmen Sie die Fahrzeugbatterie niemals bei eingeschalteter Zündung
oder bei laufendem Motor ab, da sonst die elektrische Anlage bzw. elektroni-
sche Bauteile beschädigt werden.
•
Setzen Sie die Fahrzeugbatterie nicht für längere Zeit dem direkten Tages-
licht aus, um das Batteriegehäuse vor UV-Strahlen zu schützen.
•
Schützen Sie die Batterie bei längeren Standzeiten vor Frost, damit sie
nicht „einfriert“ und dadurch zerstört wird.
Säurestand prüfen
Der Säurestand der Batterie sollte bei hohen Kilometerlauf-
leistungen, in Ländern mit warmem Klima und bei älteren
Batterien regelmäßig kontrolliert werden.– Öffnen Sie die Motorraumklappe und klappen Sie die Batterieab- deckung vorne hoch ⇒ in „Sicherheitshinweise zu Arbeiten
im Motorraum“ auf Seite 212 ⇒ in „Warnhinweise zum
Umgang mit der Fahrzeugbatterie“ auf Seite 226.
– Prüfen Sie die Farbanzeige im runden Sichtfenster an der Ober- seite der Batterie.
– Befinden sich Luftblasen im Sichtfenster, beseitigen Sie diese, indem Sie vorsichtig auf das Sichtfenster klopfen.Die Lage der Fahrzeugbat terie können Sie aus der entsprechenden Motor-
raumabbildung in ⇒Seite 274 entnehmen.
Das runde Sichtfenster („magisches Auge“) an der Oberseite der Batterie
ändert seine Farbe je nach Ladezustand oder Säurestand der Batterie.
ACHTUNG! Fortsetzung
leon aleman.book Seite 227 Mittwoch, 29. August 2007 9:20 09

Prüfen und Nachfüllen

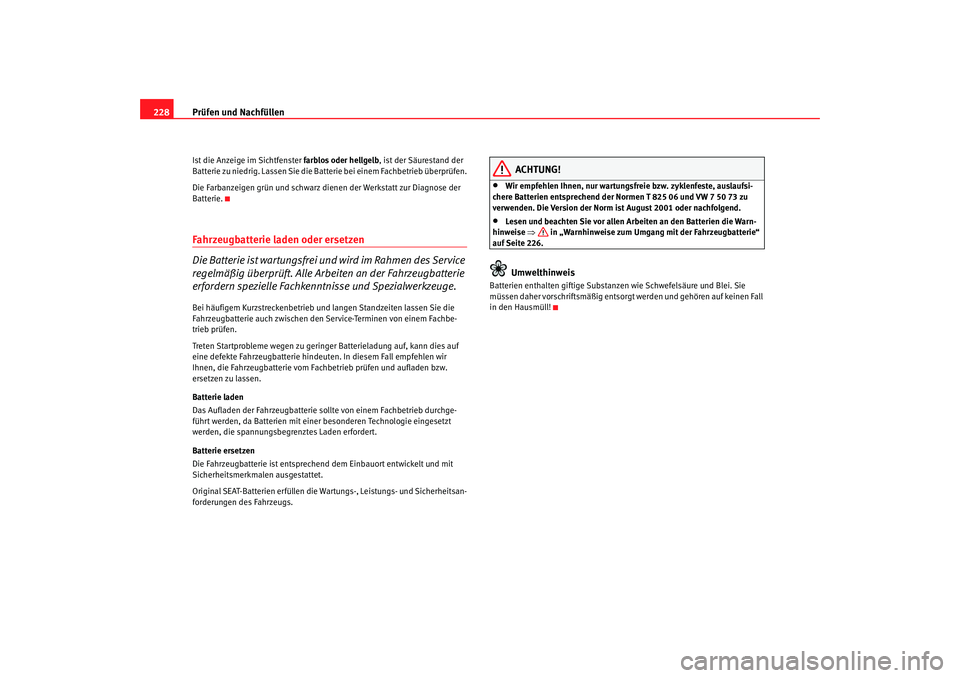

228Ist die Anzeige im Sichtfenster farblos oder hellgelb, ist der Säurestand der
Batterie zu niedrig. Lassen Sie die Batterie bei einem Fachbetrieb überprüfen.
Die Farbanzeigen grün und schwarz dien en der Werkstatt zur Diagnose der
Batterie.Fahrzeugbatterie laden oder ersetzen
Die Batterie ist wartungsfrei und wird im Rahmen des Service
regelmäßig überprüft. Alle Arbeiten an der Fahrzeugbatterie
erfordern spezielle Fachkenntnisse und Spezialwerkzeuge.Bei häufigem Kurzstreckenbetrieb und langen Standzeiten lassen Sie die
Fahrzeugbatterie auch zwischen den Service-Terminen von einem Fachbe-
trieb prüfen.
Treten Startprobleme wegen zu gering er Batterieladung auf, kann dies auf
eine defekte Fahrzeugbatterie hindeuten. In diesem Fall empfehlen wir
Ihnen, die Fahrzeugbatterie vom Fachbetrieb prüfen und aufladen bzw.
ersetzen zu lassen.
Batterie laden
Das Aufladen der Fahrzeugbatterie s ollte von einem Fachbetrieb durchge-
führt werden, da Batterien mit einer besonderen Technologie eingesetzt
werden, die spannungsbegrenztes Laden erfordert.
Batterie ersetzen
Die Fahrzeugbatterie ist entsprechend dem Einbauort entwickelt und mit
Sicherheitsmerkmalen ausgestattet.
Original SEAT-Batterien erfüllen die Wartungs-, Leistungs- und Sicherheitsan-
forderungen des Fahrzeugs.
ACHTUNG!
•
Wir empfehlen Ihnen, nur wartungsfreie bzw. zyklenfeste, auslaufsi-
chere Batterien entsprechend der Normen T 825 06 und VW 7 50 73 zu
verwenden. Die Version der Norm ist August 2001 oder nachfolgend.
•
Lesen und beachten Sie vor allen Arbeiten an den Batterien die Warn-
hinweise ⇒ in „Warnhinweise zum Umgang mit der Fahrzeugbatterie“
auf Seite 226.Umwelthinweis
Batterien enthalten giftige Substanzen wie Schwefelsäure und Blei. Sie
müssen daher vorschriftsmäßig entsorgt werden und gehören auf keinen Fall
in den Hausmüll!
leon aleman.book Seite 228 Mittwoch, 29. August 2007 9:20 09

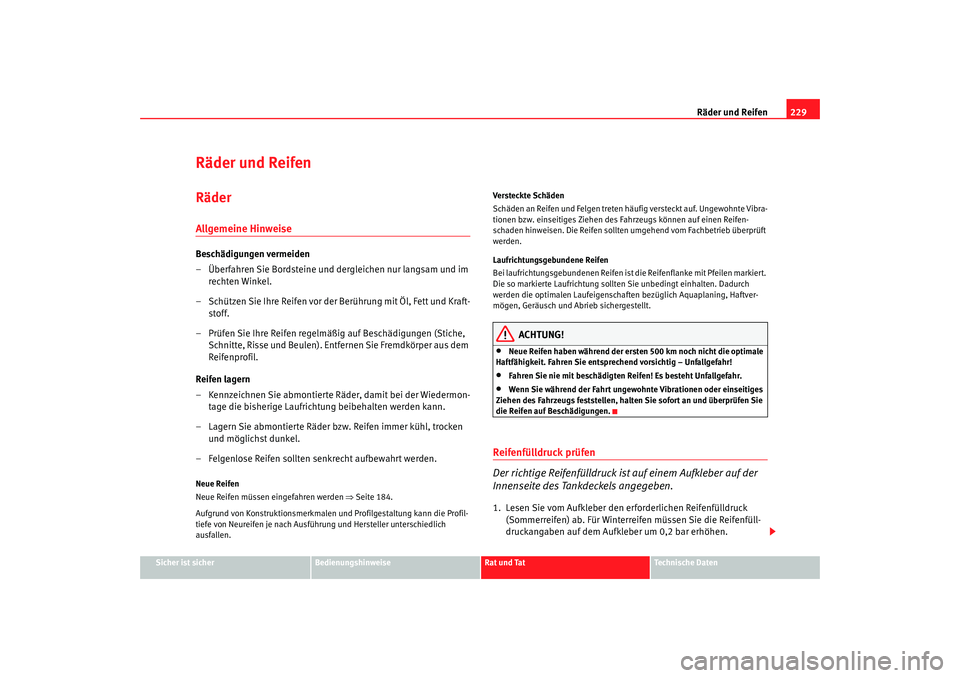

Räder und Reifen229
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
Räder und ReifenRäderAllgemeine HinweiseBeschädigungen vermeiden
– Überfahren Sie Bordsteine und dergleichen nur langsam und im
rechten Winkel.
– Schützen Sie Ihre Reifen vor der Berührung mit Öl, Fett und Kraft- stoff.
– Prüfen Sie Ihre Reifen regelmäßig auf Beschädigungen (Stiche, Schnitte, Risse und Beulen). Entfernen Sie Fremdkörper aus dem
Reifenprofil.
Reifen lagern
– Kennzeichnen Sie abmontierte Räder, damit bei der Wiedermon- tage die bisherige Laufrichtung beibehalten werden kann.
– Lagern Sie abmontierte Räder bzw. Reifen immer kühl, trocken und möglichst dunkel.
– Felgenlose Reifen sollten senkrecht aufbewahrt werden.Neue Reifen
Neue Reifen müssen eingefahren werden ⇒Seite 184.
Aufgrund von Konstruktionsmerkmalen und Profilgestaltung kann die Profil-
tiefe von Neureifen je nach Ausführung und Hersteller unterschiedlich
ausfallen. Versteckte Schäden
Schäden an Reifen und Felgen treten häufig versteckt auf. Ungewohnte Vibra-
tionen bzw. einseitiges Ziehen des Fahrzeugs können auf einen Reifen-
schaden hinweisen. Die Reifen sollten
umgehend vom Fachbetrieb überprüft
werden.
Laufrichtungsgebundene Reifen
Bei laufrichtungsgebundenen Reifen ist die Reifenflanke mit Pfeilen markiert.
Die so markierte Laufrichtung sollte n Sie unbedingt einhalten. Dadurch
werden die optimalen Laufeigenschaften bezüglich Aquaplaning, Haftver-
mögen, Geräusch und Abrieb sichergestellt.
ACHTUNG!
•
Neue Reifen haben während der ersten 500 km noch nicht die optimale
Haftfähigkeit. Fahren Sie entsprechend vorsichtig – Unfallgefahr!
•
Fahren Sie nie mit beschädigten Reifen! Es besteht Unfallgefahr.
•
Wenn Sie während der Fahrt ungewohnte Vibrationen oder einseitiges
Ziehen des Fahrzeugs feststellen, halten Sie sofort an und überprüfen Sie
die Reifen auf Beschädigungen.
Reifenfülldruck prüfen
Der richtige Reifenfülldruck ist auf einem Aufkleber auf der
Innenseite des Tankdeckels angegeben.1. Lesen Sie vom Aufkleber den erforderlichen Reifenfülldruck (Sommerreifen) ab. Für Winterreifen müssen Sie die Reifenfüll-
druckangaben auf dem Aufkleber um 0,2 bar erhöhen.
leon aleman.book Seite 229 Mittwoch, 29. August 2007 9:20 09

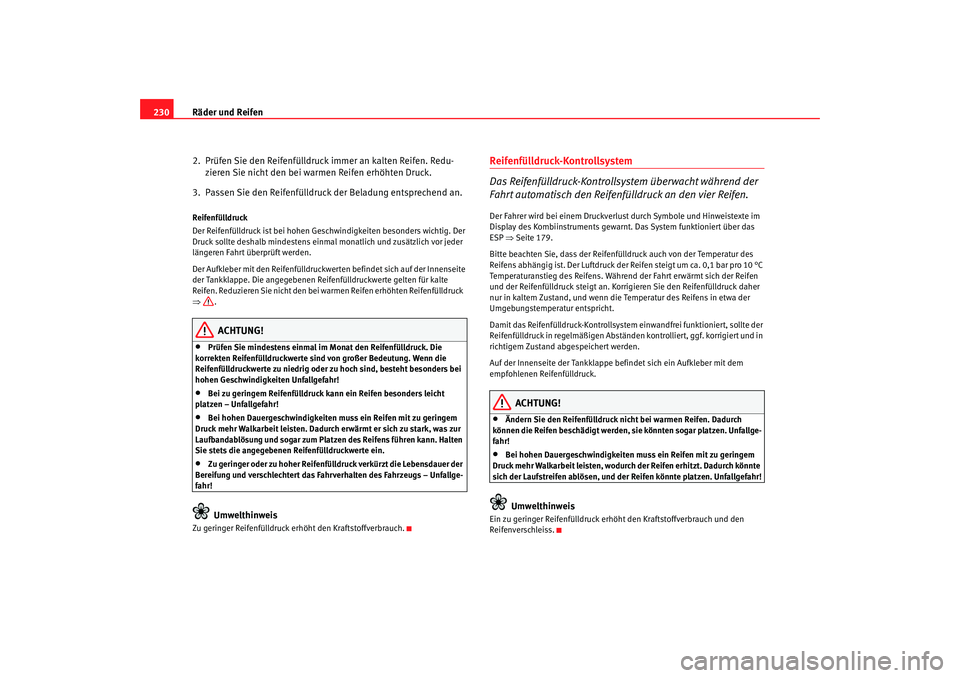

Räder und Reifen
230
2. Prüfen Sie den Reifenfülldruck immer an kalten Reifen. Redu-zieren Sie nicht den bei warmen Reifen erhöhten Druck.
3. Passen Sie den Reifenfülldruck der Beladung entsprechend an.Reifenfülldruck
Der Reifenfülldruck ist bei hohen Gesc hwindigkeiten besonders wichtig. Der
Druck sollte deshalb mindestens einm al monatlich und zusätzlich vor jeder
längeren Fahrt überprüft werden.
Der Aufkleber mit den Reifenfülldruckwer ten befindet sich auf der Innenseite
der Tankklappe. Die angegebenen Reife nfülldruckwerte gelten für kalte
Reifen. Reduz ieren Sie nicht den bei wa rmen R
eifen erhöhten Reifenfü l
ldruc
k
⇒ .
ACHTUNG!
•
Prüfen Sie mindestens einmal im Monat den Reifenfülldruck. Die
korrekten Reifenfülldruckwerte sind von großer Bedeutung. Wenn die
Reifenfülldruckwerte zu niedrig oder zu hoch sind, besteht besonders bei
hohen Geschwindigkeiten Unfallgefahr!
•
Bei zu geringem Reifenfülldruck kann ein Reifen besonders leicht
platzen – Unfallgefahr!
•
Bei hohen Dauergeschwindigkeiten muss ein Reifen mit zu geringem
Druck mehr Walkarbeit leisten. Dadurc h erwärmt er sich zu stark, was zur
Laufbandablösung und sogar zum Platze n des Reifens führen kann. Halten
Sie stets die angegebenen Reifenfülldruckwerte ein.
•
Zu geringer oder zu hoher Reifenfülldruck verkürzt die Lebensdauer der
Bereifung und verschlechtert das Fahrverhalten des Fahrzeugs – Unfallge-
fahr!Umwelthinweis
Zu geringer Reifenfülldruck er höht den Kraftstoffverbrauch.
Reifenfülldruck-Kontrollsystem
Das Reifenfülldruck-Kontrollsystem überwacht während der
Fahrt automatisch den Reifenfülldruck an den vier Reifen.Der Fahrer wird bei einem Druckverlust durch Symbole und Hinweistexte im
Display des Kombiinstruments gewarnt. Das System funktioniert über das
ESP ⇒Seite 179.
Bitte beachten Sie, dass der Reifenfülldruck auch von der Temperatur des
Reifens abhängig ist. Der Luftdruck der Reifen steigt um ca. 0,1 bar pro 10 °C
Temperaturanstieg des Reifens. Währen d der Fahrt erwärmt sich der Reifen
und der Reifenfülldruck steigt an. Korri gieren Sie den Reifenfülldruck daher
nur in kaltem Zustand, und wenn die Temperatur des Reifens in etwa der
Umgebungstemperatur entspricht.
Damit das Reifenfülldruck-Kontrollsystem einwandfrei funktioniert, sollte der
Reifenfülldruck in regelmäßigen Abstände n kontrolliert, ggf. korrigiert und in
richtigem Zustand abgespeichert werden.
Auf der Innenseite der Tankklappe be findet sich ein Aufkleber mit dem
empfohlenen Reifenfülldruck.
ACHTUNG!
•
Ändern Sie den Reifenfülldruck nicht bei warmen Reifen. Dadurch
können die Reifen beschädigt werden, sie könnten sogar platzen. Unfallge-
fahr!
•
Bei hohen Dauergeschwindigkeiten muss ein Reifen mit zu geringem
Druck mehr Walkarbeit leisten, wodurch der Reifen erhitzt. Dadurch könnte
sich der Laufstreifen ablösen, und der Reifen könnte platzen. Unfallgefahr!Umwelthinweis
Ein zu geringer Reifenfülldruck erhö ht den Kraftstoffverbrauch und den
Reifenverschleiss.
leon aleman.book Seite 230 Mittwoch, 29. August 2007 9:20 09
