2007 Seat Leon 5D Betriebsanleitung (in German)

Intelligente Technik183
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
führen. Vor dem Kauf von Zubehörteilen sind die entsprechenden Hinweise
⇒
Seite 206, „Technische Änderungen“ zu beachten.
•
Wenn ein Bremskreis ausgefallen ist, verlängert sich der Bremsweg
erheblich! Suchen Sie umgehend einen Fachbetrieb auf und vermeiden Sie
unnötige Fahrten.

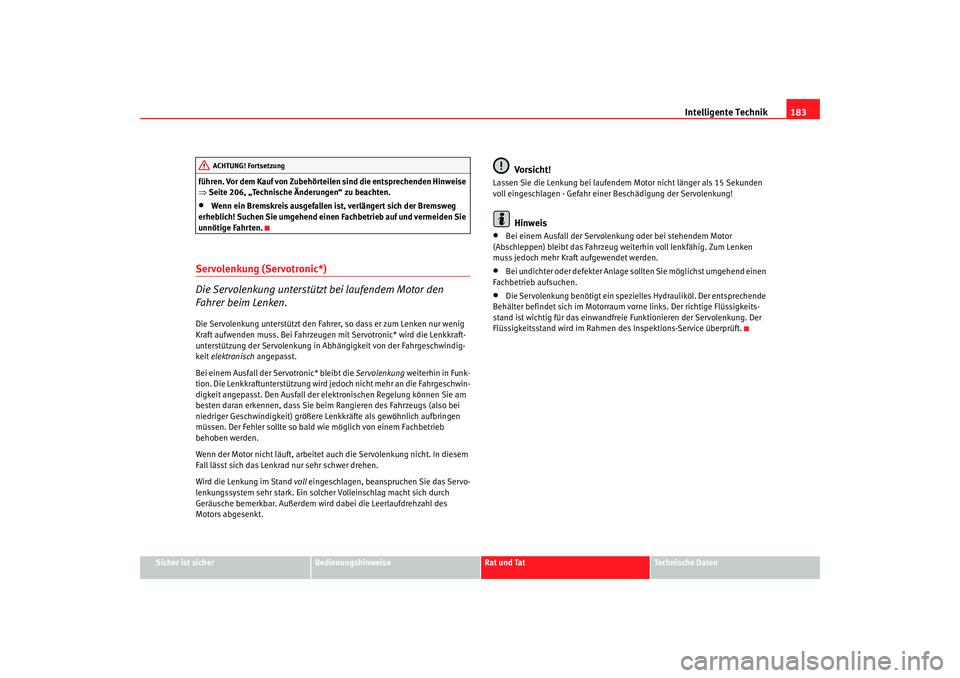

Servolenkung (Servotronic*)
Die Servolenkung unterstützt bei laufendem Motor den
Fahrer beim Lenken.Die Servolenkung unterstützt den Fahrer , so dass er zum Lenken nur wenig
Kraft aufwenden muss. Bei Fahrzeugen mit Servotronic* wird die Lenkkraft-
unterstützung der Servolenkung in Abhängigkeit von der Fahrgeschwindig-
keit elektronisch angepasst.
Bei einem Ausfall der Servotronic* bleibt die Servolenkung weiterhin in Funk-
tion. Die Lenkkraftunterstützung wird je doch nicht mehr an die Fahrgeschwin-
digkeit angepasst. Den Ausfall der elektronischen Regelung können Sie am
besten daran erkennen, dass Sie beim Rangieren des Fahrzeugs (also bei
niedriger Geschwindigkeit) größere Lenkkräfte als gewöhnlich aufbringen
müssen. Der Fehler sollte so bald wie möglich von einem Fachbetrieb
behoben werden.
Wenn der Motor nicht läuft, arbeitet au ch die Servolenkung nicht. In diesem
Fall lässt sich das Lenkrad nur sehr schwer drehen.
Wird die Lenkung im Stand voll eingeschlagen, beanspruchen Sie das Servo-
lenkungssystem sehr stark. Ein solcher Volleinschlag macht sich durch
Geräusche bemerkbar. Außerdem wird dabei die Leerlaufdrehzahl des
Motors abgesenkt.
Vorsicht!
Lassen Sie die Lenkung bei laufendem Motor nicht länger als 15 Sekunden
voll eingeschlagen - Gefahr einer Beschädigung der Servolenkung!
Hinweis
•
Bei einem Ausfall der Servolenk ung oder bei stehendem Motor
(Abschleppen) bleibt das Fahrzeug weiterhin voll lenkfähig. Zum Lenken
muss jedoch mehr Kraft aufgewendet werden.
•
Bei undichter oder defekter Anlage sollten Sie möglichst umgehend einen
Fachbetrieb aufsuchen.
•
Die Servolenkung benötigt ein spezielles Hydrauliköl. Der entsprechende
Behälter befindet sich im Motorraum vorne links. Der richtige Flüssigkeits-
stand ist wichtig für das einwandfreie Funktionieren der Servolenkung. Der
Flüssigkeitsstand wird im Rahmen des Inspektions-Service überprüft.
ACHTUNG! Fortsetzung
leon aleman.book Seite 183 Mittwoch, 29. August 2007 9:20 09

Fahren und Umwelt

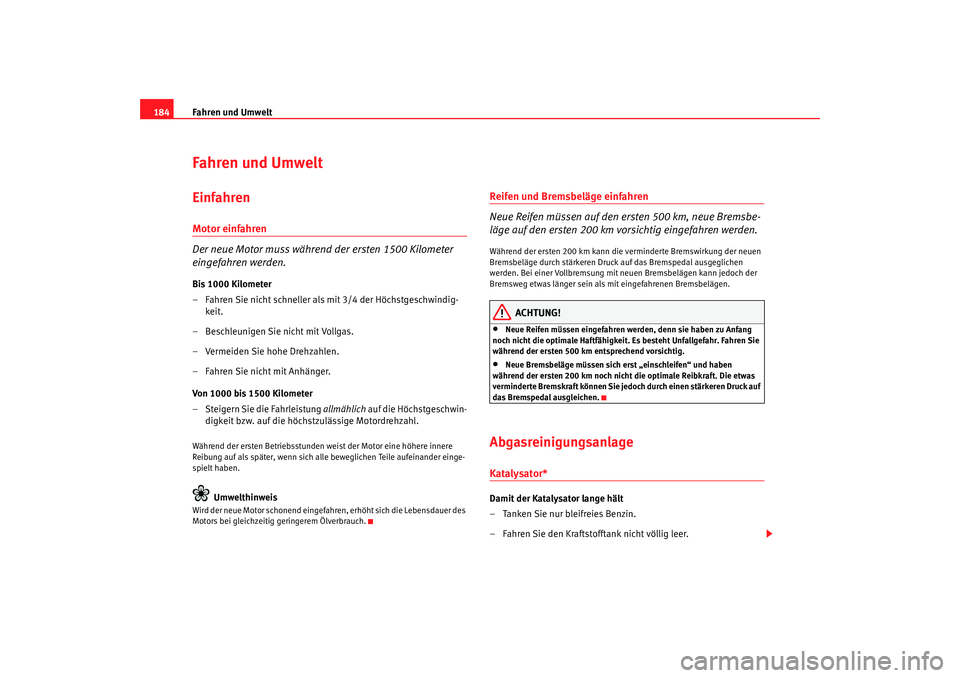

184Fahren und UmweltEinfahrenMotor einfahren
Der neue Motor muss während der ersten 1500 Kilometer
eingefahren werden.Bis 1000 Kilometer
– Fahren Sie nicht schneller als mit 3/4 der Höchstgeschwindig-
keit.
– Beschleunigen Sie nicht mit Vollgas.
– Vermeiden Sie hohe Drehzahlen.
– Fahren Sie nicht mit Anhänger.
Von 1000 bis 1500 Kilometer
– Steigern Sie die Fahrleistung allmählich auf die Höchstgeschwin-
digkeit bzw. auf die höchstzulässige Motordrehzahl.Während der ersten Betriebsstunden we ist der Motor eine höhere innere
Reibung auf als später, wenn sich alle beweglichen Teile aufeinander einge-
spielt haben.
Umwelthinweis
Wird der neue Motor schonend eingefah ren, erhöht sich die Lebensdauer des
Motors bei gleichzeitig geringerem Ölverbrauch.
Reifen und Bremsbeläge einfahren
Neue Reifen müssen auf den ersten 500 km, neue Bremsbe-
läge auf den ersten 200 km vorsichtig eingefahren werden.Während der ersten 200 km kann die verminderte Bremswirkung der neuen
Bremsbeläge durch stärkeren Druck auf das Bremspedal ausgeglichen
werden. Bei einer Vollbremsung mit neuen Bremsbelägen kann jedoch der
Bremsweg etwas länger sein als mit eingefahrenen Bremsbelägen.
ACHTUNG!
•
Neue Reifen müssen eingefahren werden, denn sie haben zu Anfang
noch nicht die optimale Haftfähigkeit. Es besteht Unfallgefahr. Fahren Sie
während der ersten 500 km entsprechend vorsichtig.
•
Neue Bremsbeläge müssen sich erst „einschleifen“ und haben
während der ersten 200 km noch nicht die optimale Reibkraft. Die etwas
verminderte Bremskraft können Sie jedoch durch einen stärkeren Druck auf
das Bremspedal ausgleichen.
AbgasreinigungsanlageKatalysator*Damit der Katalysator lange hält
– Tanken Sie nur bleifreies Benzin.
– Fahren Sie den Kraftstofftank nicht völlig leer.
leon aleman.book Seite 184 Mittwoch, 29. August 2007 9:20 09

Fahren und Umwelt185
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

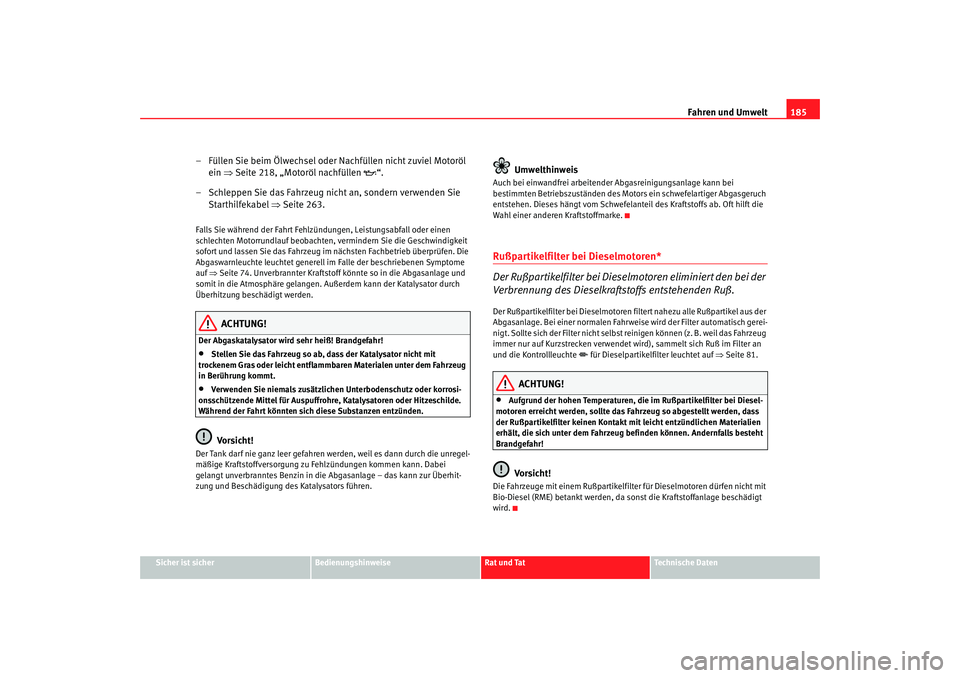

– Füllen Sie beim Ölwechsel oder Nachfüllen nicht zuviel Motoröl
ein ⇒Seite 218, „Motoröl nachfüllen “.
– Schleppen Sie das Fahrzeug nicht an, sondern verwenden Sie Starthilfekabel ⇒Seite 263.Falls Sie während der Fahrt Fehlzündungen, Leistungsabfall oder einen
schlechten Motorrundlauf beobachten , vermindern Sie die Geschwindigkeit
sofort und lassen Sie das Fahrzeug im nächsten Fachbetrieb überprüfen. Die
Abgaswarnleuchte leuchtet generell im Falle der beschriebenen Symptome
auf ⇒Seite 74. Unverbrannter Kraftstoff könnte so in die Abgasanlage und
somit in die Atmosphäre gelangen. Außerdem kann der Katalysator durch
Überhitzung beschädigt werden.
ACHTUNG!
Der Abgaskatalysator wird sehr heiß! Brandgefahr!•
Stellen Sie das Fahrzeug so ab, dass der Katalysator nicht mit
trockenem Gras oder leicht entflammbaren Materialen unter dem Fahrzeug
in Berührung kommt.
•
Verwenden Sie niemals zusätzlichen Unterbodenschutz oder korrosi-
onsschützende Mittel für Auspuffrohre, Katalysatoren oder Hitzeschilde.
Während der Fahrt könnten sich diese Substanzen entzünden.Vorsicht!
Der Tank darf nie ganz leer gefahren werden, weil es dann durch die unregel-
mäßige Kraftstoffversorgung zu Fehlzündungen kommen kann. Dabei
gelangt unverbranntes Benzin in die Abgasanlage – das kann zur Überhit-
zung und Beschädigung des Katalysators führen.
Umwelthinweis
Auch bei einwandfrei arbeitende r Abgasreinigungsanlage kann bei
bestimmten Betriebszuständen des Motors ein schwefelartiger Abgasgeruch
entstehen. Dieses hängt vom Schwefelanteil des Kraftstoffs ab. Oft hilft die
Wahl einer anderen Kraftstoffmarke.Rußpartikelfilter bei Dieselmotoren*
Der Rußpartikelfilter bei Dieselmotoren eliminiert den bei der
Verbrennung des Dieselkraftstoffs entstehenden Ruß.Der Rußpartikelfilter bei Dieselmotoren filtert nahezu alle Rußpartikel aus der
Abgasanlage. Bei einer normalen Fahrweise wird der Filter automatisch gerei-
nigt. Sollte sich der Filter nicht selbst reinigen können (z. B. weil das Fahrzeug
immer nur auf Kurzstrecken verwendet wi rd), sammelt sich Ruß im Filter an
und die Kontrollleuchte
 für Dieselpartikelfilter leuchtet auf ⇒Seite 81.
ACHTUNG!
•
Aufgrund der hohen Temperaturen, die im Rußpartikelfilter bei Diesel-
motoren erreicht werden, sollte das Fahrzeug so abgestellt werden, dass
der Rußpartikelfilter keinen Kontakt mit leicht entzündlichen Materialien
erhält, die sich unter dem Fahrzeug befinden können. Andernfalls besteht
Brandgefahr!Vorsicht!
Die Fahrzeuge mit einem Rußpartikelfilte r für Dieselmotoren dürfen nicht mit
Bio-Diesel (RME) betankt werden, da sonst die Kraftstoffanlage beschädigt
wird.
leon aleman.book Seite 185 Mittwoch, 29. August 2007 9:20 09

Fahren und Umwelt

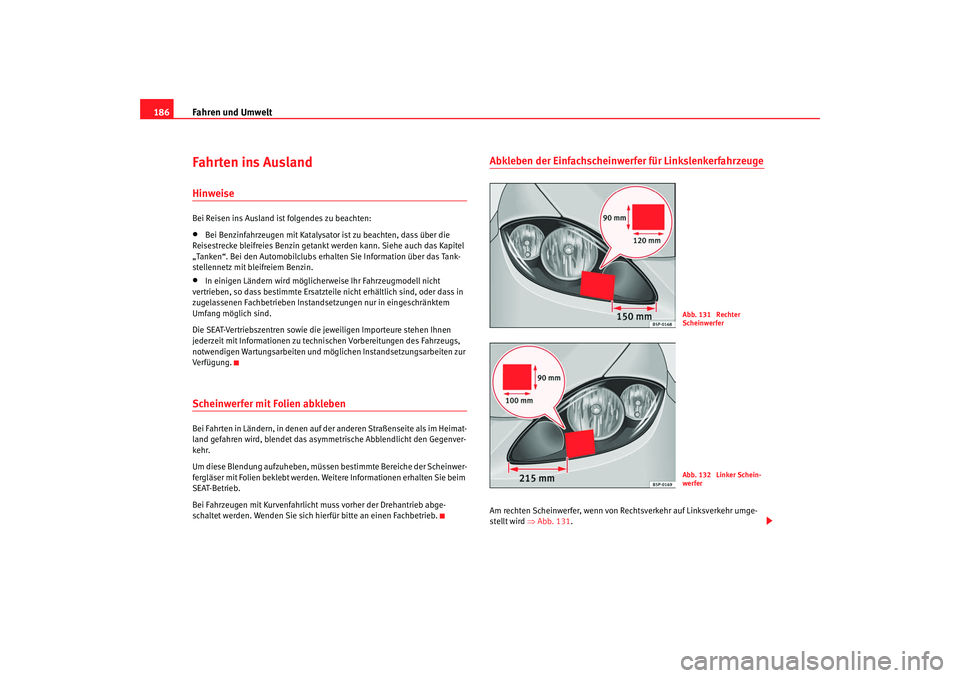

186Fahrten ins AuslandHinweiseBei Reisen ins Ausland ist folgendes zu beachten:•
Bei Benzinfahrzeugen mit Katalysator ist zu beachten, dass über die
Reisestrecke bleifreies Benzin getankt werden kann. Siehe auch das Kapitel
„Tanken“. Bei den Automobilclubs erhalten Sie Information über das Tank-
stellennetz mit bleifreiem Benzin.
•
In einigen Ländern wird möglicherweise Ihr Fahrzeugmodell nicht
vertrieben, so dass bestimmte Ersatzteile nicht erhältlich sind, oder dass in
zugelassenen Fachbetrieben Instandsetzungen nur in eingeschränktem
Umfang möglich sind.
Die SEAT-Vertriebszentren sowie die jeweiligen Importeure stehen Ihnen
jederzeit mit Informationen zu technischen Vorbereitungen des Fahrzeugs,
notwendigen Wartungsarbeiten und mö glichen Instandsetzungsarbeiten zur
Ve r fü g ung .
Scheinwerfer mit Folien abklebenBei Fahrten in Ländern, in denen auf der anderen Straßenseite als im Heimat-
land gefahren wird, blendet das asymmetrische Abblendlicht den Gegenver-
kehr.
Um diese Blendung aufzuheben, müssen bestimmte Bereiche der Scheinwer-
fergläser mit Folien beklebt werden. We itere Informationen erhalten Sie beim
SEAT-Betrieb.
Bei Fahrzeugen mit Kurvenfahrlicht muss vorher der Drehantrieb abge-
schaltet werden. Wenden Sie sich hierfür bitte an einen Fachbetrieb.
Abkleben der Einfachscheinwerfer für LinkslenkerfahrzeugeAm rechten Scheinwerfer, wenn von Re chtsverkehr auf Linksverkehr umge-
stellt wird ⇒Abb. 131.
Abb. 131 Rechter
ScheinwerferAbb. 132 Linker Schein-
werfer
leon aleman.book Seite 186 Mittwoch, 29. August 2007 9:20 09

Fahren und Umwelt187
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

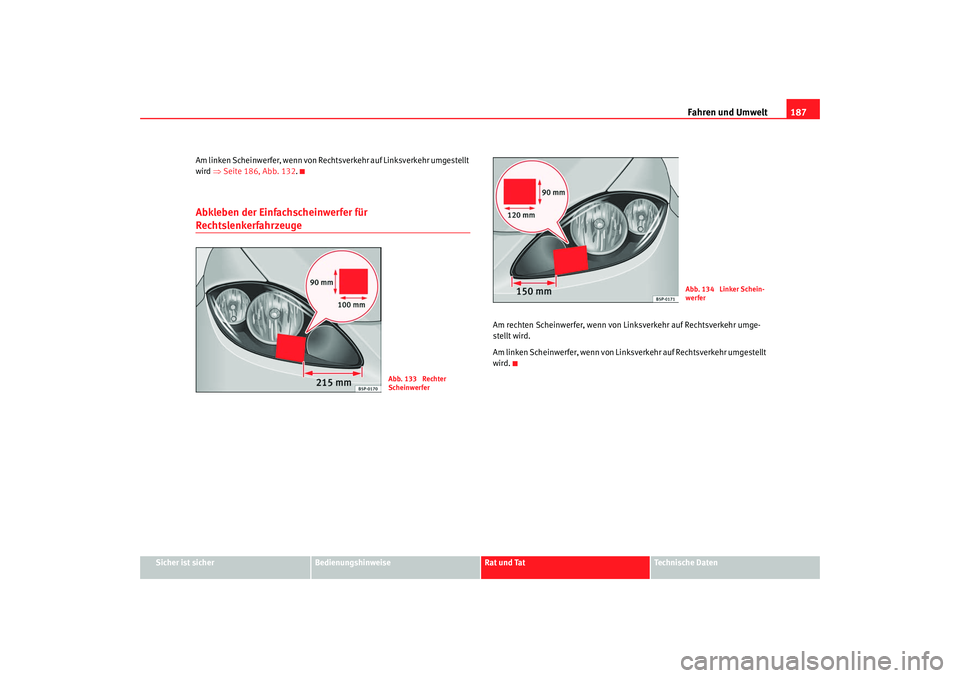

Am linken Scheinwerfer, wenn von Rech
tsverkehr auf Linksverkehr umgestellt
wird ⇒Seite 186, Abb. 132 .
Abkleben der Einfachscheinwerfer für Rechtslenkerfahrzeuge
Am rechten Scheinwerfer, wenn von Li nksverkehr auf Rechtsverkehr umge-
stellt wird.
Am linken Scheinwerfer, wenn von Link sverkehr auf Rechtsverkehr umgestellt
wird.
Abb. 133 Rechter
Scheinwerfer
Abb. 134 Linker Schein-
werfer
leon aleman.book Seite 187 Mittwoch, 29. August 2007 9:20 09

Fahren und Umwelt

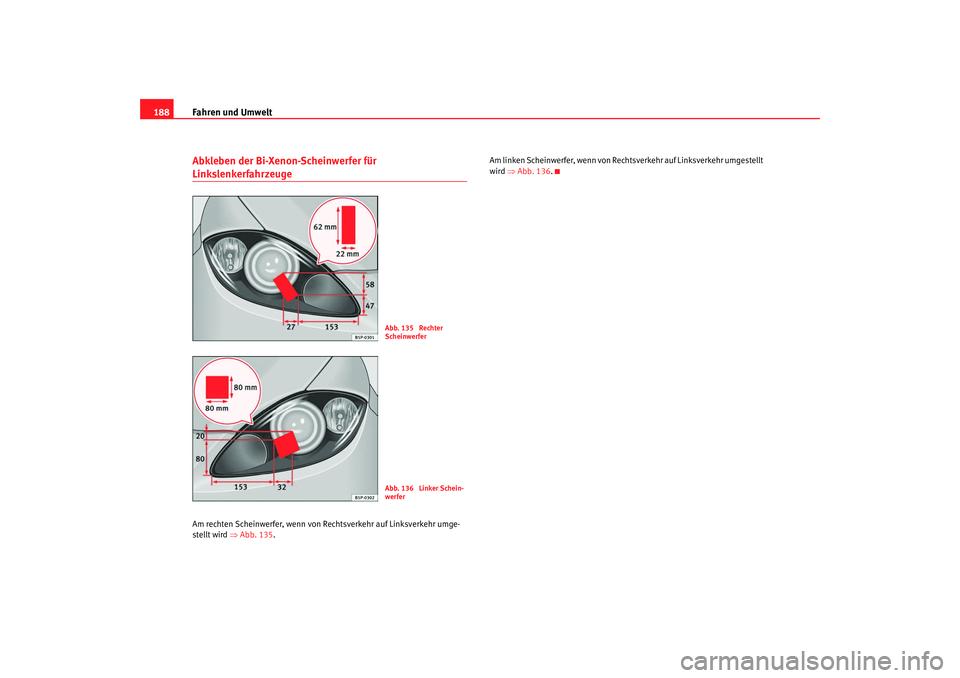

188Abkleben der Bi-Xenon-Scheinwerfer für LinkslenkerfahrzeugeAm rechten Scheinwerfer, wenn von Rechtsverkehr auf Linksverkehr umge-
stellt wird ⇒ Abb. 135. Am linken Scheinwerfer, wenn von Rechtsverkehr auf Linksverkehr umgestellt
wird
⇒Abb. 136 .
Abb. 135 Rechter
ScheinwerferAbb. 136 Linker Schein-
werfer
leon aleman.book Seite 188 Mittwoch, 29. August 2007 9:20 09

Fahren und Umwelt189
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

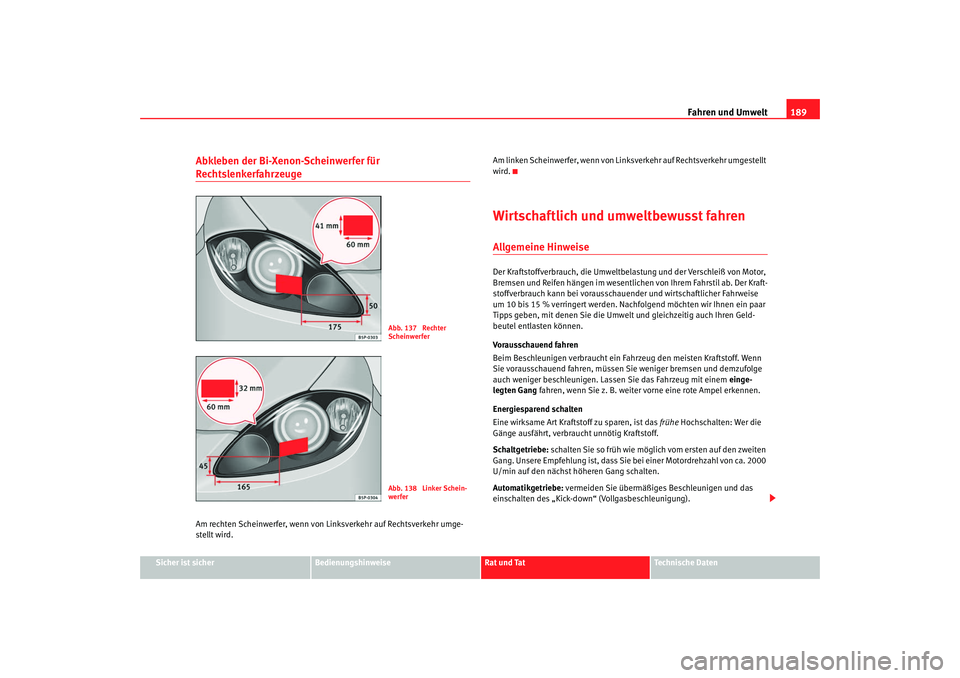

Abkleben der Bi-Xenon-Scheinwerfer für RechtslenkerfahrzeugeAm rechten Scheinwerfer, wenn von Li nksverkehr auf Rechtsverkehr umge-
stellt wird. Am linken Scheinwerfer, wenn von Link
sverkehr auf Rechtsverkehr umgestellt
wird.
Wirtschaftlich und umweltbewusst fahrenAllgemeine HinweiseDer Kraftstoffverbrauch, die Umweltbel astung und der Verschleiß von Motor,
Bremsen und Reifen hängen im wesentliche n von Ihrem Fahrstil ab. Der Kraft-
stoffverbrauch kann bei vorausschauender und wirtschaftlicher Fahrweise
um 10 bis 15 % verringert werden. Nach folgend möchten wir Ihnen ein paar
Tipps geben, mit denen Sie die Umwelt und gleichzeitig auch Ihren Geld-
beutel entlasten können.
Vorausschauend fahren
Beim Beschleunigen verbraucht ein Fahrzeug den meisten Kraftstoff. Wenn
Sie vorausschauend fahren, müssen Sie weniger bremsen und demzufolge
auch weniger beschleunigen. Las sen Sie das Fahrzeug mit einem einge-
legten Gang fahren, wenn Sie z. B. weiter vorne eine rote Ampel erkennen.
Energiesparend schalten
Eine wirksame Art Kraftstoff zu sparen, ist das frühe Hochschalten: Wer die
Gänge ausfährt, verbraucht unnötig Kraftstoff.
Schaltgetriebe: schalten Sie so früh wie möglich vom ersten auf den zweiten
Gang. Unsere Empfehlung ist, dass Sie bei einer Motordrehzahl von ca. 2000
U/min auf den nächst höheren Gang schalten.
Automatikgetriebe: vermeiden Sie übermäßiges Beschleunigen und das
einschalten des „Kick-down“ (Vollgasbeschleunigung).
Abb. 137 Rechter
ScheinwerferAbb. 138 Linker Schein-
werfer
leon aleman.book Seite 189 Mittwoch, 29. August 2007 9:20 09

Fahren und Umwelt

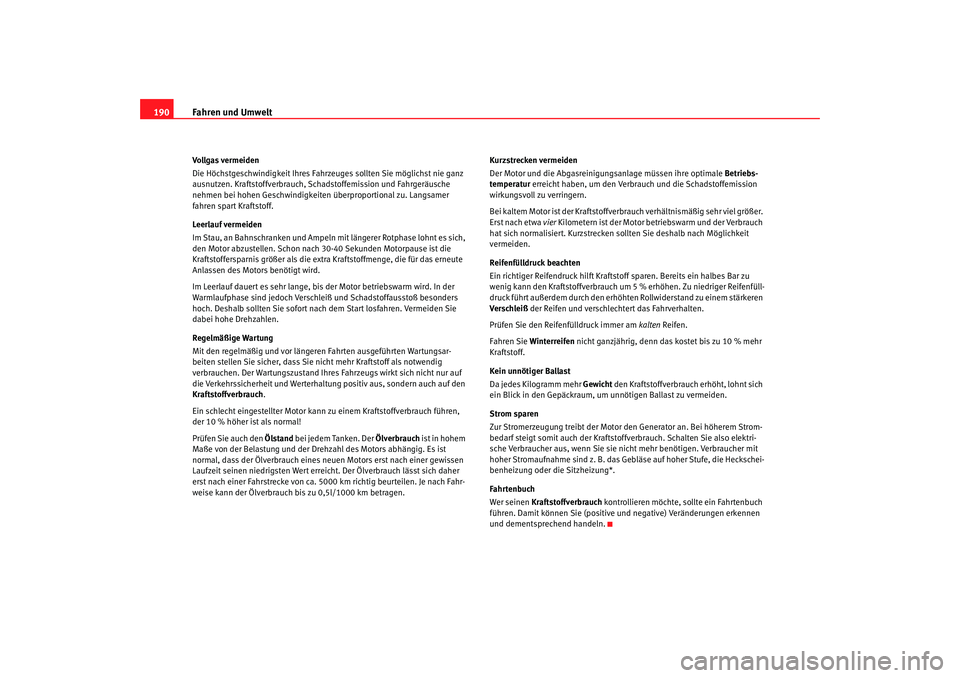

190Vollgas vermeiden
Die Höchstgeschwindigkeit Ihres Fahrzeuges sollten Sie möglichst nie ganz
ausnutzen. Kraftstoffverbrauch, Schadstoffemission und Fahrgeräusche
nehmen bei hohen Geschwindigkeite n überproportional zu. Langsamer
fahren spart Kraftstoff.
Leerlauf vermeiden
Im Stau, an Bahnschranken und Ampeln mit längerer Rotphase lohnt es sich,
den Motor abzustellen. Schon nach 30-40 Sekunden Motorpause ist die
Kraftstoffersparnis größer als die extra Kraftstoffmenge, die für das erneute
Anlassen des Motors benötigt wird.
Im Leerlauf dauert es sehr lange, bis der Motor betriebswarm wird. In der
Warmlaufphase sind jedoch Verschleiß und Schadstoffausstoß besonders
hoch. Deshalb sollten Sie sofort nach dem Start losfahren. Vermeiden Sie
dabei hohe Drehzahlen.
Regelmäßige Wartung
Mit den regelmäßig und vor längeren Fahrten ausgeführten Wartungsar-
beiten stellen Sie sicher, dass Sie nicht mehr Kraftstoff als notwendig
verbrauchen. Der Wartungszustand Ihres Fahrzeugs wirkt sich nicht nur auf
die Verkehrssicherheit und Werterhaltung positiv aus, sondern auch auf den
Kraftstoffverbrauch .
Ein schlecht eingestellter Motor kann zu einem Kraftstoffverbrauch führen,
der 10 % höher ist als normal!
Prüfen Sie auch den Ölstand bei jedem Tanken. Der Ölverbrauch ist in hohem
Maße von der Belastung und der Drehzahl des Motors abhängig. Es ist
normal, dass der Ölverbrauch eines neuen Motors erst nach einer gewissen
Laufzeit seinen niedrigsten Wert erreic ht. Der Ölverbrauch lässt sich daher
erst nach einer Fahrstrecke von ca. 5000 km richtig beurteilen. Je nach Fahr-
weise kann der Ölverbrauch bis zu 0,5l/1000 km betragen. Kurzstrecken vermeiden
Der Motor und die Abgasreinigungsanlage müssen ihre optimale
Betriebs-
temperatur erreicht haben, um den Verbrau ch und die Schadstoffemission
wirkungsvoll zu verringern.
Bei kaltem Motor ist der Kraftstoffverbrau ch verhältnismäßig sehr viel größer.
Erst nach etwa vier Kilometern ist der Motor betriebswarm und der Verbrauch
hat sich normalisiert. Kurzstrecken sollten Sie deshalb nach Möglichkeit
vermeiden.
Reifenfülldruck beachten
Ein richtiger Reifendruck hilft Kraftsto ff sparen. Bereits ein halbes Bar zu
wenig kann den Kraftstoffverbrauch um 5 % erhöhen. Zu niedriger Reifenfüll-
druck führt außerdem durch den erhöhten Rollwiderstand zu einem stärkeren
Verschle iß der Reifen und verschlechtert das Fahrverhalten.
Prüfen Sie den Reifenfülldruck immer am kalten Reifen.
Fahren Sie Winterreifen nicht ganzjährig, denn das kostet bis zu 10 % mehr
Kraftstoff.
Kein unnötiger Ballast
Da jedes Kilogramm mehr Gewicht den Kraftstoffverbrauch erhöht, lohnt sich
ein Blick in den Gepäckraum, um unnötigen Ballast zu vermeiden.
Strom sparen
Zur Stromerzeugung treibt der Motor den Generator an. Bei höherem Strom-
bedarf steigt somit auch der Kraftstoffverbrauch. Schalten Sie also elektri-
sche Verbraucher aus, wenn Sie sie ni cht mehr benötigen. Verbraucher mit
hoher Stromaufnahme sind z. B. das Gebläse auf hoher Stufe, die Heckschei-
benheizung oder di e Sitzheizung*.
Fahrtenbuch
Wer seinen Kraftstoffverbrauch kontrollieren möchte, sollte ein Fahrtenbuch
führen. Damit können Sie (positive un d negative) Veränderungen erkennen
und dementsprechend handeln.
leon aleman.book Seite 190 Mittwoch, 29. August 2007 9:20 09
