2007 Seat Alhambra Betriebsanleitung (in German)

Airbag-System39
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
Das Entfalten des Airbags erfolgt in
Sekundenbruchteilen und mit hoher
Geschwindigkeit, um bei einem Unfall den zusätzlichen Schutz bieten zu
können. Beim Entfalten des Airbags kann feiner Staub entstehen. Das ist
normal und kein Anzeichen für ein Feuer im Fahrzeug.
Airbagabdeckungen bei auslösenden FrontairbagsDie Airbagabdeckungen werden beim Entfalten des Fahrer- und Beifahrerair-
bags aus dem Lenkrad bzw. der Instru mententafel herausgeklappt. Die Airba-
gabdeckungen bleiben mit dem Lenkra d bzw. mit der Instrumententafel
verbunden.Sicherheitshinweise zum Frontairbag-System
Der richtige Umgang mit dem Airbag-System reduziert bei
vielen Unfallarten erheblich die Verletzungsgefahr!Die rot eingerahmten Bereiche werden von den auslösenden Frontairbags
erfasst (Wirkungsbereich). Deshalb dü rfen in diesen Bereichen niemals
Gegenstände befestigt werden ⇒ .
Die Airbagabdeckungen werden beim En tfalten der Fahrer- und Beifahrer-
Frontairbags aus dem Lenkrad bzw. de r Instrumententafel herausgeklappt.
Die Airbagabdeckungen blei ben mit dem Lenkrad bzw. mit der Instrumen-
tentafel verbunden.
ACHTUNG!
•
Für den Fahrer ist es wichtig, einen Abstand von mindestens 25 cm vom
Lenkrad einzuhalten. Für den Beifahrer ist es wichtig, dass der Beifahrer-
sitz so weit wie möglich nach hinten verschoben wird, damit ein genügend
großer Abstand von der Instrumententafel eingehalten wird. Wenn Sie den Mindestabstand nicht einhalten, ist
der Schutz durch den Airbag nicht
ausreichend, was lebensgefährlich sein kann. Zudem müssen die Vorder-
sitze und die Kopfstützen immer korrekt auf die Größe der Insassen einge-
stellt sein.
•
Wenn Sie nicht angegurtet sind, sich seitwärts oder nach vorne lehnen
oder eine andere falsche Sitzposition einnehmen, so erhöht sich die Verlet-
zungsgefahr erheblich. Diese erhöhte Verletzungsgefahr steigert sich
noch, wenn Sie in solch einem Fall vom auslösenden Airbag getroffen
werden.
•
Kinder dürfen niemals ungesichert auf dem Vordersitz des Fahrzeugs
mitgenommen werden. Wenn das Airbag-System im Falle eines Unfalles
auslöst, können Kinder durch den sich en tfaltenden Airbag schwer verletzt
oder getötet werden ⇒Seite 47.
•
Zwischen den vorne sitzenden Personen und dem Wirkungsbereich des
Airbags dürfen sich keine weiteren Personen, Tiere oder Gegenstände
befinden.
•
Die Airbags schützen Sie nur bei einem Unfall und müssen nach einer
Auslösung ersetzt werden.
•
Auch dürfen keine Gegenstände, wie z. B. Becherhalter, Telefonhalte-
rungen auf den Abdeckungen der Airbagmodule befestigt werden.
•
Auf der Beifahrerseite dürfen keine Gegenstände (z. B. Notizblock oder
Telefonhalterung) oberhalb des Airbags an der Frontscheibe angebracht
werden. Bei einer Auslösung des Beifahrerairbags würden diese Gegen-
stände unkontrolliert in den Innenraum des Fahrzeugs geschleudert
werden – Verletzungsgefahr!
•
An den Teilen des Airbag-Systems dürfen keinerlei Veränderungen
vorgenommen werden.ACHTUNG! Fortsetzung
alhambra aleman.book Seite 39 Donnerstag, 19. April 2007 4:32 16

Airbag-System

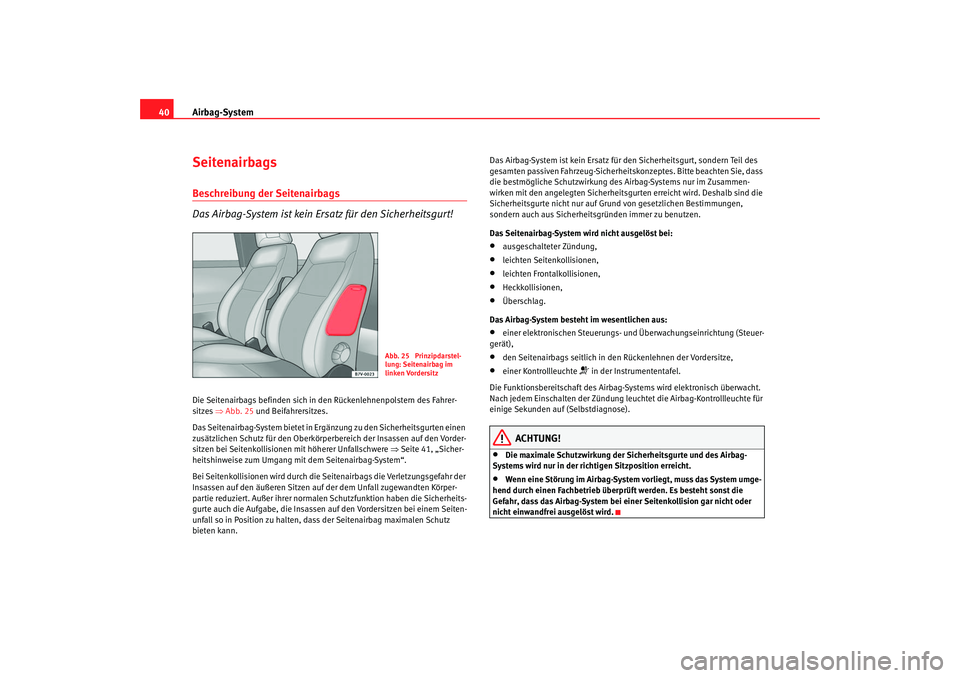

40SeitenairbagsBeschreibung der Seitenairbags
Das Airbag-System ist kein Ersatz für den Sicherheitsgurt!Die Seitenairbags befinden sich in den Rückenlehnenpolstern des Fahrer-
sitzes ⇒Abb. 25 und Beifahrersitzes.
Das Seitenairbag-System bietet in Ergänzung zu den Sicherheitsgurten einen
zusätzlichen Schutz für den Oberkörpe rbereich der Insassen auf den Vorder-
sitzen bei Seitenkollisionen mit höherer Unfallschwere ⇒Seite 41, „Sicher-
heitshinweise zum Umgang mit dem Seitenairbag-System“.
Bei Seitenkollisionen wird durch die Seitenairbags die Verletzungsgefahr der
Insassen auf den äußeren Sitzen auf der dem Unfall zugewandten Körper-
partie reduziert. Außer ihrer normalen Schutzfunktion haben die Sicherheits-
gurte auch die Aufgabe, die Insassen auf den Vordersitzen bei einem Seiten-
unfall so in Position zu halten, dass der Seitenairbag maximalen Schutz
bieten kann. Das Airbag-System ist kein Ersatz für den Sicherheitsgurt, sondern Teil des
gesamten passiven Fahrzeug-Sicherheitskonzeptes. Bitte beachten Sie, dass
die bestmögliche Schutzwirkung de
s Airbag-Systems nur im Zusammen-
wirken mit den angelegten Sicherheitsgurten erreicht wird. Deshalb sind die
Sicherheitsgurte nicht nur auf Grund von gesetzlichen Bestimmungen,
sondern auch aus Sicherheitsgründen immer zu benutzen.
Das Seitenairbag-System wird nicht ausgelöst bei:
•
ausgeschalteter Zündung,
•
leichten Seitenkollisionen,
•
leichten Frontalkollisionen,
•
Heckkollisionen,
•
Überschlag.
Das Airbag-System besteht im wesentlichen aus:
•
einer elektronischen Steuerungs- und Überwachungseinrichtung (Steuer-
gerät),
•
den Seitenairbags seitlich in de n Rückenlehnen der Vordersitze,
•
einer Kontrollleuchte
 in der Instrumententafel.
Die Funktionsbereitschaft des Airbag-Systems wird elektronisch überwacht.
Nach jedem Einschalten der Zündung leuchtet die Airbag-Kontrollleuchte für
einige Sekunden auf (Selbstdiagnose).
ACHTUNG!
•
Die maximale Schutzwirkung der Sicherheitsgurte und des Airbag-
Systems wird nur in der richtigen Sitzposition erreicht.
•
Wenn eine Störung im Airbag-System vorliegt, muss das System umge-
hend durch einen Fachbetrieb überprüft werden. Es besteht sonst die
Gefahr, dass das Airbag-System bei einer Seitenkollision gar nicht oder
nicht einwandfrei ausgelöst wird.
Abb. 25 Prinzipdarstel-
lung: Seitenairbag im
linken Vordersitz
alhambra aleman.book Seite 40 Donnerstag, 19. April 2007 4:32 16

Airbag-System41
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

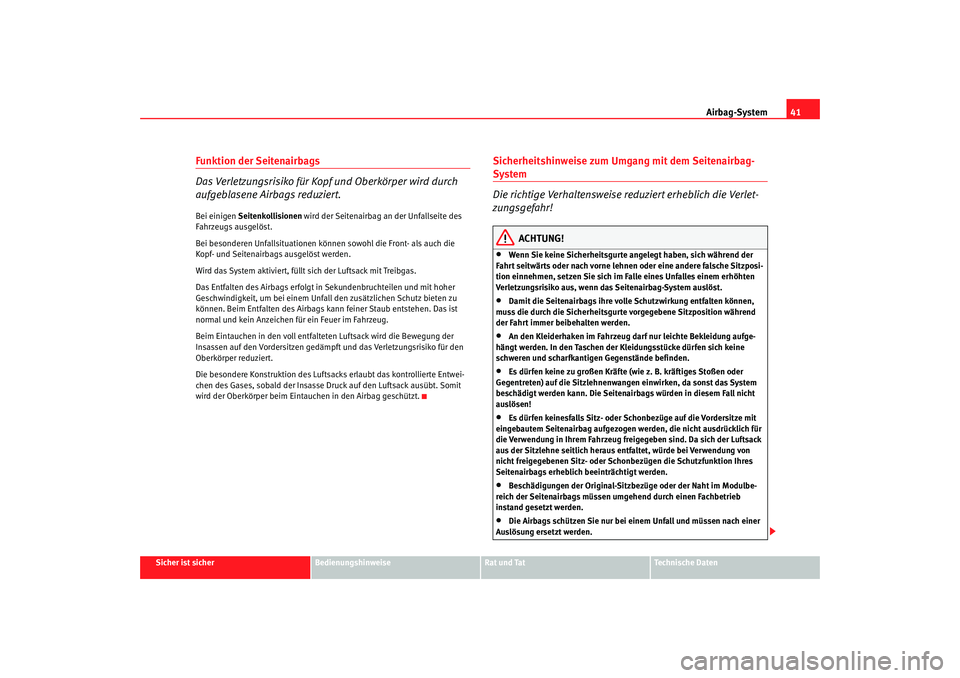

Funktion der Seitenairbags
Das Verletzungsrisiko für Kopf und Oberkörper wird durch
aufgeblasene Airbags reduziert.Bei einigen Seitenkollisionen wird der Seitenairbag an der Unfallseite des
Fahrzeugs ausgelöst.
Bei besonderen Unfallsituationen könne n sowohl die Front- als auch die
Kopf- und Seitenairbags ausgelöst werden.
Wird das System aktiviert, füllt sich der Luftsack mit Treibgas.
Das Entfalten des Airbags erfolgt in Sekundenbruchteilen und mit hoher
Geschwindigkeit, um bei einem Unfall den zusätzlichen Schutz bieten zu
können. Beim Entfalten des Airbags kann feiner Staub entstehen. Das ist
normal und kein Anzeichen für ein Feuer im Fahrzeug.
Beim Eintauchen in den voll entfal teten Luftsack wird die Bewegung der
Insassen auf den Vordersitzen gedämpft und das Verletzungsrisiko für den
Oberkörper reduziert.
Die besondere Konstruktion des Luftsacks erlaubt das kontrollierte Entwei-
chen des Gases, sobald der Insasse Druck auf den Luftsack ausübt. Somit
wird der Oberkörper beim Eintauchen in den Airbag geschützt.
Sicherheitshinweise zum Umgang mit dem Seitenairbag-System
Die richtige Verhaltensweise reduziert erheblich die Verlet-
zungsgefahr!
ACHTUNG!
•
Wenn Sie keine Sicherheitsgurte angelegt haben, sich während der
Fahrt seitwärts oder nach vorne lehnen oder eine andere falsche Sitzposi-
tion einnehmen, setzen Sie sich im Falle eines Unfalles einem erhöhten
Verletzungsrisiko aus, wenn das Seitenairbag-System auslöst.
•
Damit die Seitenairbags ihre volle Schutzwirkung entfalten können,
muss die durch die Sicherheitsgurte vorgegebene Sitzposition während
der Fahrt immer beibehalten werden.
•
An den Kleiderhaken im Fahrzeug darf nur leichte Bekleidung aufge-
hängt werden. In den Taschen der Kleidungsstücke dürfen sich keine
schweren und scharfkantigen Gegenstände befinden.
•
Es dürfen keine zu großen Kräfte (wie z. B. kräftiges Stoßen oder
Gegentreten) auf die Sitzlehnenwangen einwirken, da sonst das System
beschädigt werden kann. Die Seitenairbags würden in diesem Fall nicht
auslösen!
•
Es dürfen keinesfalls Sitz- oder Schonbezüge auf die Vordersitze mit
eingebautem Seitenairbag aufgezogen werden, die nicht ausdrücklich für
die Verwendung in Ihrem Fahrzeug freigegeben sind. Da sich der Luftsack
aus der Sitzlehne seitlich heraus entfaltet, würde bei Verwendung von
nicht freigegebenen Sitz- oder Schonbezügen die Schutzfunktion Ihres
Seitenairbags erheblich beeinträchtigt werden.
•
Beschädigungen der Original-Sitzbezüge oder der Naht im Modulbe-
reich der Seitenairbags müssen umgehend durch einen Fachbetrieb
instand gesetzt werden.
•
Die Airbags schützen Sie nur bei einem Unfall und müssen nach einer
Auslösung ersetzt werden.
alhambra aleman.book Seite 41 Donnerstag, 19. April 2007 4:32 16

Airbag-System
42•
Wenn Kinder eine falsche Sitzposition einnehmen, setzen Sie sich im
Falle eines Unfalls einem erhöhten Verletzungsrisiko aus. Das gilt beson-
ders für Kinder, die auf dem Beifahrersitz befördert werden, wenn das
Airbag-System bei einem Unfall auslöst, was zu schweren und lebensge-
fährlichen Verletzungen führen kann ⇒Seite 47.
•
Alle Arbeiten am Airbag sowie Aus- und Einbau von Systemteilen wegen
anderer Reparaturarbeiten (z. B. Lenkrad ausbauen) dürfen nur von einem
Fachbetrieb ausgeführt werden. Ist dies nicht der Fall, kann eine Störung
des Airbag-Systems auftreten.
•
An den Teilen des Airbag-Systems dürfen keinerlei Veränderungen
vorgenommen werden.
KopfairbagsBeschreibung der Kopfairbags
Das Airbag-System ist kein Ersatz für den Sicherheitsgurt!Die Kopfairbags befinden sich zu beiden Seiten im Innenraum oberhalb der
Türen ⇒Abb. 26 und sind durch die Schriftzüge „AIRBAG“ gekennzeichnet.
Das Kopfairbag-System bietet in Ergänzung zu den Sicherheitsgurten einen
zusätzlichen Schutz für den Kopf- und Oberkörperbereich der Insassen bei
Seitenkollisionen mit höherer Unfallschwere ⇒Seite 40.
Das Airbag-System ist kein Ersatz für den Sicherheitsgurt, sondern Teil des
gesamten passiven Fahrzeug-Sicherheitskonzeptes. Bitte beachten Sie, dass
die bestmögliche Schutzwirkung de s Airbag-Systems nur im Zusammen-
wirken mit den angelegten Sicherheitsg urten und den richtig eingestellten
Kopfstützen erreicht wird. Deshalb sind die Sicherheitsgurte nicht nur auf
Grund von gesetzlichen Bestimmungen, sondern auch aus Sicherheits-
gründen immer zu benutzen.
ACHTUNG! Fortsetzung
Abb. 26 Einbauort der
Kopfairbags auf der linken
Fahrzeugseite
alhambra aleman.book Seite 42 Donnerstag, 19. April 2007 4:32 16

Airbag-System43
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

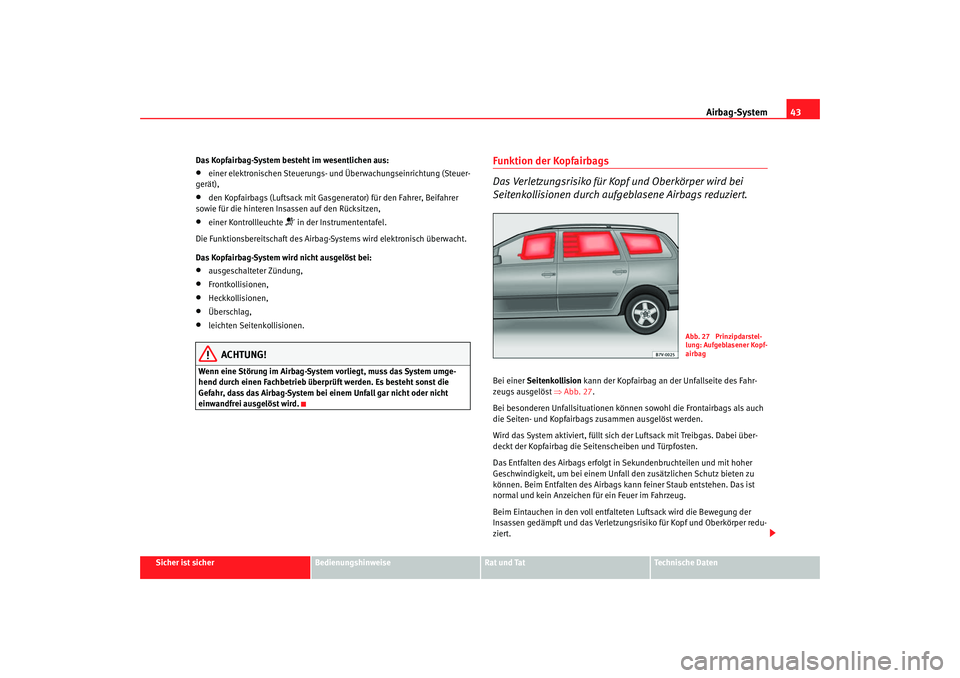

Das Kopfairbag-System besteht im wesentlichen aus:
•
einer elektronischen Steuerungs- und Überwachungseinrichtung (Steuer-
gerät),
•
den Kopfairbags (Luftsack mit Gasgenerator) für den Fahrer, Beifahrer
sowie für die hinteren Insassen auf den Rücksitzen,
•
einer Kontrollleuchte
 in der Instrumententafel.
Die Funktionsbereitschaft des Airbag-Systems wird elektronisch überwacht.
Das Kopfairbag-System wird nicht ausgelöst bei:
•
ausgeschalteter Zündung,
•
Frontkollisionen,
•
Heckkollisionen,
•
Überschlag,
•
leichten Seitenkollisionen.
ACHTUNG!
Wenn eine Störung im Airbag-System vorliegt, muss das System umge-
hend durch einen Fachbetrieb überprüft werden. Es besteht sonst die
Gefahr, dass das Airbag-System bei einem Unfall gar nicht oder nicht
einwandfrei ausgelöst wird.
Funktion der Kopfairbags
Das Verletzungsrisiko für Kopf und Oberkörper wird bei
Seitenkollisionen durch aufgeblasene Airbags reduziert.Bei einer Seitenkollision kann der Kopfairbag an der Unfallseite des Fahr-
zeugs ausgelöst ⇒Abb. 27.
Bei besonderen Unfallsituationen können sowohl die Frontairbags als auch
die Seiten- und Kopfairbags zusammen ausgelöst werden.
Wird das System aktiviert, füllt sich der Luftsack mit Treibgas. Dabei über-
deckt der Kopfairbag die Seitenscheiben und Türpfosten.
Das Entfalten des Airbags erfolgt in Sekundenbruchteilen und mit hoher
Geschwindigkeit, um bei einem Unfall den zusätzlichen Schutz bieten zu
können. Beim Entfalten des Airbags ka nn feiner Staub entstehen. Das ist
normal und kein Anzeichen für ein Feuer im Fahrzeug.
Beim Eintauchen in den voll entfal teten Luftsack wird die Bewegung der
Insassen gedämpft und das Verletzungsrisiko für Kopf und Oberkörper redu-
ziert.
Abb. 27 Prinzipdarstel-
lung: Aufgeblasener Kopf-
airbag
alhambra aleman.book Seite 43 Donnerstag, 19. April 2007 4:32 16

Airbag-System
44Die besondere Konstruktion des Luftsacks erlaubt das kontrollierte Entwei-
chen des Gases, sobald der Insasse Druck auf den Luftsack ausübt. Somit
werden der Kopf und Brustbereich beim Eintauchen in den Airbag
geschützt.Sicherheitshinweise zum Umgang mit dem Kopfairbag-System
Der richtige Umgang mit dem Airbag-System kann in vielen
Unfallarten erheblich die Verletzungsgefahr reduzieren!
ACHTUNG!
•
Damit die Kopfairbags ihre volle Schutzwirkung entfalten können,
muss die durch die Sicherheitsgurte vorgegebene Sitzposition während
der Fahrt immer beibehalten werden.
•
Aus Sicherheitsgründen muss bei Fahrzeugen, in denen eine Innen-
raum-Trennscheibe eingebaut wird, der Kopfairbag abgeschaltet werden.
Wenden Sie sich zur Ausführung dies er Abschaltung an Ihren Fachbetrieb.
•
Zwischen den Insassen auf den Rücksitzen und dem Austrittsbereich
der Kopfairbags dürfen sich keine weiteren Personen, Tiere oder Gegen-
stände befinden, damit sich der Kopfairbag ungehindert entfalten und
seine maximale Schutzfunktion ausüben kann. Deshalb dürfen an den
Seitenscheiben keinesfalls Sonnenrollos angebaut werden, die nicht
ausdrücklich für die Verwendung in Ihrem Fahrzeug freigegeben sind.
•
An den Kleiderhaken im Fahrzeug darf nur leichte Bekleidung aufge-
hängt werden. In den Taschen der Kleidungsstücke dürfen sich keine
schweren und scharfkantigen Gegen stände befinden. Außerdem dürfen
Sie zum Aufhängen der Kleidung keine Kleiderbügel verwenden.
•
Die Airbags schützen Sie nur bei einem Unfall und müssen nach einer
Auslösung ersetzt werden.
•
Alle Arbeiten am Kopf-Airbag sowie der Aus- und Einbau von System-
teilen wegen anderer Reparaturarbeiten (z. B. Dachhimmel ausbauen)
dürfen nur von einem Fachbetrieb ausgeführt werden. Ist dies nicht der
Fall, kann eine Störung des Airbag-Systems auftreten.
•
An den Teilen des Airbag-Systems dürfen keinerlei Veränderungen
vorgenommen werden.
•
Die Steuerung der Seiten- und Kopfairbags erfolgt mittels Sensoren,
die sich im Innern der Vordertüren befinden. Um die korrekte Funktion der
Seiten- und Kopfairbags nicht zu beeinträchtigen, dürfen weder die Türen
noch die Türverkleidungen verändert werden (z.B. durch den nachträgli-
chen Einbau von Lautsprechern). Schäden an der Vordertür können die
korrekte Funktion des Airbagsystems beeinträchtigen. Alle Arbeiten an der
Vordertür müssen in einem Fachbetrieb ausgeführt werden.ACHTUNG! Fortsetzung
alhambra aleman.book Seite 44 Donnerstag, 19. April 2007 4:32 16

Airbag-System45
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
Airbags abschalten*Beifahrer- Front- und Seitenairbag abschalten
Bei Befestigung eines rückwärtsgerichteten Kindersitzes
müssen die Airbags des Beifahrers abgeschaltet werden.
Mit dem Schlüsselschalter kann der Front- und Seitenairbag auf der
Beifahrerseite abgeschaltet werden. Alle anderen Airbags im Fahr-
zeug sind weiterhin funktionsfähig.
Front- und Seitenairbag für den Beifahrer abschalten
– Schalten Sie die Zündung aus.
– Öffnen Sie das Ablagefach in der Mitte der Instrumententafel.
– Drehen Sie mit dem Zündschlüssel den Schlüsselschalter in die Position OFF ⇒ Abb. 28 .
– Prüfen Sie, ob bei eingeschalteter Zündung die Kontrollleuchte „PASS. AIRBAG OFF“ in der Instrumententafel ⇒ Abb. 29 dauer-
haft leuchtet ⇒.
– Schließen Sie das Ablagefach in der Mitte der Instrumententafel.
Abb. 28 Im Ablagefach in
der Mitte der Instrumen-
tentafel: Schlüssel-
schalter zum Ab- und
Einschalten des Beifah-
rerairbags
Abb. 29 Kontrollleuchte
in der Instrumententafel
für Airbagabschaltung
alhambra aleman.book Seite 45 Donnerstag, 19. April 2007 4:32 16

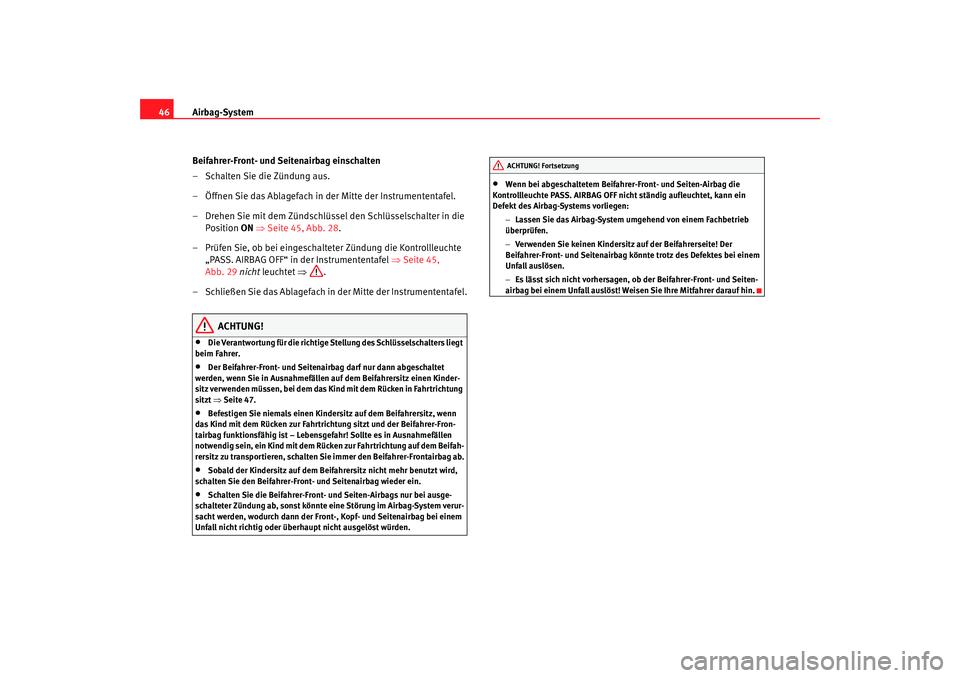

Airbag-System
46
Beifahrer-Front- und Seitenairbag einschalten
– Schalten Sie die Zündung aus.
– Öffnen Sie das Ablagefach in der Mitte der Instrumententafel.
– Drehen Sie mit dem Zündschlüssel den Schlüsselschalter in die Position ON ⇒ Seite 45, Abb. 28 .
– Prüfen Sie, ob bei eingeschalteter Zündung die Kontrollleuchte „PASS. AIRBAG OFF“ in der Instrumententafel ⇒Seite 45,
Abb. 29 nicht leuchtet ⇒ .
– Schließen Sie das Ablagefach in der Mitte der Instrumententafel.
ACHTUNG!
•
Die Verantwortung für die richtige Stellung des Schlüsselschalters liegt
beim Fahrer.
•
Der Beifahrer-Front- und Seitenairbag darf nur dann abgeschaltet
werden, wenn Sie in Ausnahmefällen auf dem Beifahrersitz einen Kinder-
sitz verwenden müssen, bei dem das Kind mit dem Rücken in Fahrtrichtung
sitzt ⇒Seite 47.
•
Befestigen Sie niemals einen Kindersitz auf dem Beifahrersitz, wenn
das Kind mit dem Rücken zur Fahrtrichtung sitzt und der Beifahrer-Fron-
tairbag funktionsfähig ist – Lebensgefahr! Sollte es in Ausnahmefällen
notwendig sein, ein Kind mit dem Rücken zur Fahrtrichtung auf dem Beifah-
rersitz zu transportieren, schalten Sie immer den Beifahrer-Frontairbag ab.
•
Sobald der Kindersitz auf dem Beifahrersitz nicht mehr benutzt wird,
schalten Sie den Beifahrer-Front- und Seitenairbag wieder ein.
•
Schalten Sie die Beifahrer-Front- und Seiten-Airbags nur bei ausge-
schalteter Zündung ab, sonst könnte eine Störung im Airbag-System verur-
sacht werden, wodurch dann der Front-, Kopf- und Seitenairbag bei einem
Unfall nicht richtig oder überhaupt nicht ausgelöst würden.
•
Wenn bei abgeschaltetem Beifahrer-Front- und Seiten-Airbag die
Kontrollleuchte PASS. AIRBAG OFF nicht ständig aufleuchtet, kann ein
Defekt des Airbag-Systems vorliegen:
−Lassen Sie das Airbag-System umgehend von einem Fachbetrieb
überprüfen.
− Verwenden Sie keinen Kindersitz auf der Beifahrerseite! Der
Beifahrer-Front- und Seitenairbag könnte trotz des Defektes bei einem
Unfall auslösen.
− Es lässt sich nicht vorhersagen, ob der Beifahrer-Front- und Seiten-
airbag bei einem Unfall auslöst! Weisen Sie Ihre Mitfahrer darauf hin.ACHTUNG! Fortsetzung
alhambra aleman.book Seite 46 Donnerstag, 19. April 2007 4:32 16
