2007 Seat Alhambra Betriebsanleitung (in German)

Sitzen und Verstauen127
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
Kopfstützen einstellen oder ausbauen
Die Kopfstützen können durch senkrechtes Verschieben
eingestellt werden.Höhe einstellen
– Fassen Sie die Kopfstütze seitlich.
– Schieben Sie die Kopfstütze in Pfeilrichtung nach oben oder bei
gedrückter Taste ⇒Abb. 86 (Pfeil) nach unten. Richtige Höhe
⇒ Seite 126.
– Achten Sie darauf, dass die Kopfstütze sicher in einer Position eingerastet ist.
Kopfstütze ausbauen
– Schieben Sie die Kopfstütze ganz nach oben.
– Drücken Sie die Taste ⇒Abb. 86 -Pfeil- . – Halten Sie die Taste in gedrückter Stellung und ziehen Sie die
Kopfstütze gleichzeitig heraus.
Kopfstütze einbauen
– Stecken Sie die Kopfstütze in die Führungen der entsprechenden Rückenlehne.
– Schieben Sie die Kopfstütze bei gedrückter Taste ⇒ Abb. 86
(Pfeil) ganz nach unten.
– Stellen Sie die Kopfstütze der Körpergröße entsprechend ein.
ACHTUNG!
Fahren Sie niemals mit ausgebauten Kopfstützen – Verletzungsgefahr!•
Stellen Sie die Kopfstützen nach dem Einbau immer richtig entspre-
chend Ihrer Körpergröße ein, um die optimale Schutzwirkung zu erzielen.
•
Beachten Sie Warnhinweise ⇒Seite 126, „Richtige Einstellung der
Kopfstützen“.
Abb. 86 Kopfstütze
einstellen oder ausbauen
alhambra aleman.book Seite 127 Donnerstag, 19. April 2007 4:32 16

Sitzen und Verstauen

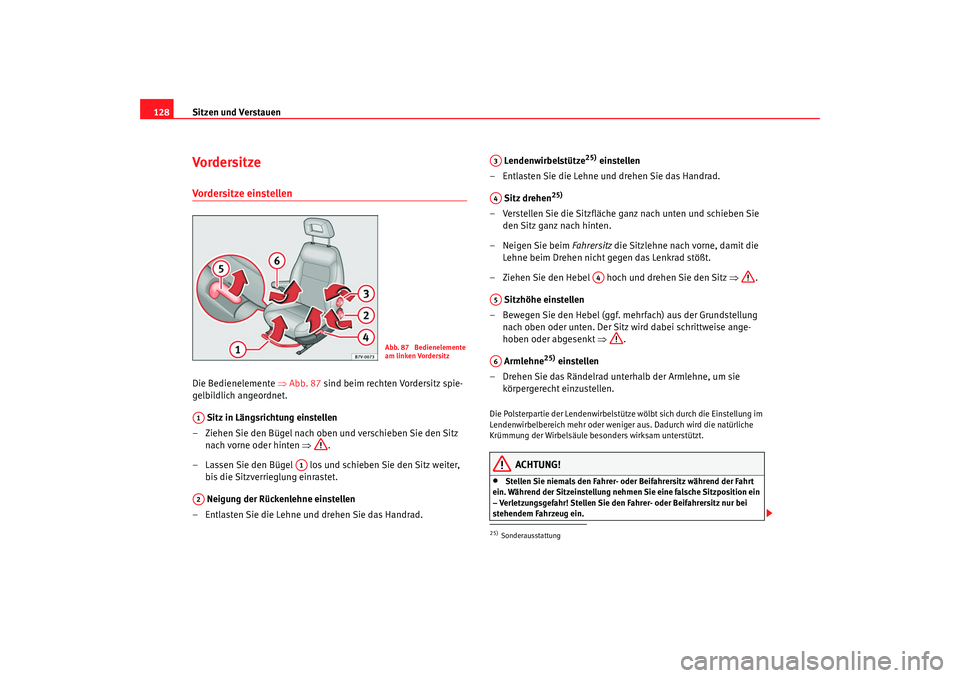

128VordersitzeVordersitze einstellen Die Bedienelemente ⇒Abb. 87 sind beim rechten Vordersitz spie-
gelbildlich angeordnet.
Sitz in Längsrichtung einstellen
– Ziehen Sie den Bügel nach oben und verschieben Sie den Sitz nach vorne oder hinten ⇒.
– Lassen Sie den Bügel los und schieben Sie den Sitz weiter, bis die Sitzverrieglung einrastet.
Neigung der Rückenlehne einstellen
– Entlasten Sie die Lehne und drehen Sie das Handrad. Lendenwirbelstütze
25)
einstellen
– Entlasten Sie die Lehne und drehen Sie das Handrad.
Sitz drehen
25)
– Verstellen Sie die Sitzfläche ganz nach unten und schieben Sie den Sitz ganz nach hinten.
–Neigen Sie beim Fahrersitz die Sitzlehne nach vorne, damit die
Lehne beim Drehen nicht gegen das Lenkrad stößt.
– Ziehen Sie den Hebel hoch und drehen Sie den Sitz ⇒.
Sitzhöhe einstellen
– Bewegen Sie den Hebel (ggf. mehrfach) aus der Grundstellung nach oben oder unten. Der Sitz wird dabei schrittweise ange-
hoben oder abgesenkt ⇒.
Armlehne
25)
einstellen
– Drehen Sie das Rändelrad unterhalb der Armlehne, um sie körpergerecht einzustellen.
Die Polsterpartie der Lendenwirbelstütze wölbt sich durch die Einstellung im
Lendenwirbelbereich mehr oder weniger aus. Dadurch wird die natürliche
Krümmung der Wirbelsäule besonders wirksam unterstützt.
ACHTUNG!
•
Stellen Sie niemals den Fahrer- oder Beifahrersitz während der Fahrt
ein. Während der Sitzeinstellung nehmen Sie eine falsche Sitzposition ein
– Verletzungsgefahr! Stellen Sie den Fahrer- oder Beifahrersitz nur bei
stehendem Fahrzeug ein.
Abb. 87 Bedienelemente
am linken Vordersitz
A1
A1
A2
25)SonderausstattungA3A4
A4
A5A6
alhambra aleman.book Seite 128 Donnerstag, 19. April 2007 4:32 16

Sitzen und Verstauen129
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
•
Um das Risiko von Verletzungen für den Fahrer und Beifahrer beim
plötzlichen Bremsmanöver oder Unfall zu reduzieren, fahren Sie niemals
mit stark nach hinten geneigten Rückenlehnen – Verletzungsgefahr! Die
optimale Schutzwirkung des Sicherheitsgurtes wird nur erreicht, wenn sich
die Sitzlehnen in einer aufrechten Position befindet und der Fahrer und
Beifahrer den Sicherheitsgurt richtig angelegt haben. Je stärker die
Rückenlehne nach hinten geneigt ist, desto größer ist die Verletzungsge-
fahr durch einen falschen Gurtbandverlauf!
•
Vorsicht beim Einstellen der Sitzhö he oder der Längsrichtung! Durch
unachtsames oder unkontrolliertes Zurückklappen der Lehne können
Quetschverletzungen entstehen.
•
Drehen Sie niemals den Fahrer- oder Beifahrersitz während der Fahrt.
Während der Sitzeinstellung nehmen Sie eine falsche Sitzposition ein –
Verletzungsgefahr! Drehen Sie den Fahrer- oder Beifahrersitz nur bei
stehendem Fahrzeug.
•
Die drehbaren Vordersitze müssen während der Fahrt in Fahrtstellung
stehen und sicher eingerastet sein. Diese Vordersitze dürfen nur bei
stehendem Fahrzeug benutzt werden.Vorsicht!
Während des Drehvorganges darf sich keine Person auf dem Fahrer- und
Beifahrersitz befinden. Befi ndet sich jemand beim Drehen auf dem Sitz, kann
das Drehgestell beschädigt werden.
Sitzheizung

Die Sitzflächen und Rückenlehnen der Vordersitze können
elektrisch beheizt werden.– Drehen Sie den jeweilige Regler ⇒Abb. 88 , um die Sitzheizung
einzuschalten. In Grundstellung 0 ist die Sitzheizung ausge-
schaltet.Die Sitzheizungen funktionieren nur be i eingeschalteter Zündung. Der linke
Regler steuert den linken Sitz und der rechte Regler den rechten Sitz.
Vorsicht!
Um die Heizelemente der Sitzheizung ni cht zu beschädigen, sollten Sie nicht
auf den Sitzen knien oder die Sitzfl äche und Sitzlehne anderweitig punkt-
förmig belasten.
ACHTUNG! Fortsetzung
Abb. 88 Mittelkonsole:
Regler für die Sitzheizung
alhambra aleman.book Seite 129 Donnerstag, 19. April 2007 4:32 16

Sitzen und Verstauen
130RücksitzeAusstattungsmerkmale der Sitze Die Sitze im Fahrgastraum können je nach Modellausführung folgende
Ausstattungsmerkmale haben:•
Integrierter Dreipunkt-Sicherheitsg urt mit verschiebbarem Gurtzungen-
halter.
•
Integrierte ISOFIX-Verankerung spunkte für einen Kindersitz.
•
Höheneinstellbare Kopfstütze ⇒Seite 126,
•
Sitzplatz für maximal eine Person,
•
Einstellbare Armlehnen
26),
•
Sitz herausnehmbar ⇒Seite 133,
•
Integrierter Kindersitz
26).
Sitz mit integriertem Kindersitz
Der Sitz mit integriertem Kindersitz unte rscheidet sich in der Funktionalität
nicht vom herkömmlichen Sitz. Die Beschreibung des integrierten Kinder-
sitzes finden Sie im Kapitel „Sicherheit geht vor“.

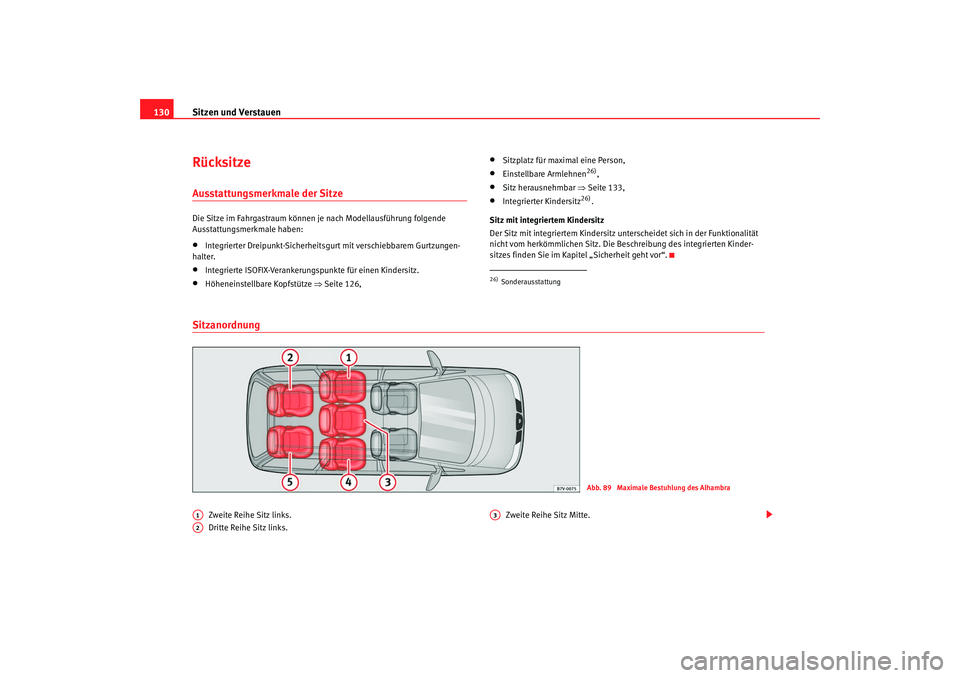

Sitzanordnung
Zweite Reihe Sitz links.
Dritte Reihe Sitz links. Zweite Reihe Sitz Mitte.
26)Sonderausstattung
Abb. 89 Maximale Bestuhlung des Alhambra
A1A2
A3
alhambra aleman.book Seite 130 Donnerstag, 19. April 2007 4:32 16

Sitzen und Verstauen131
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

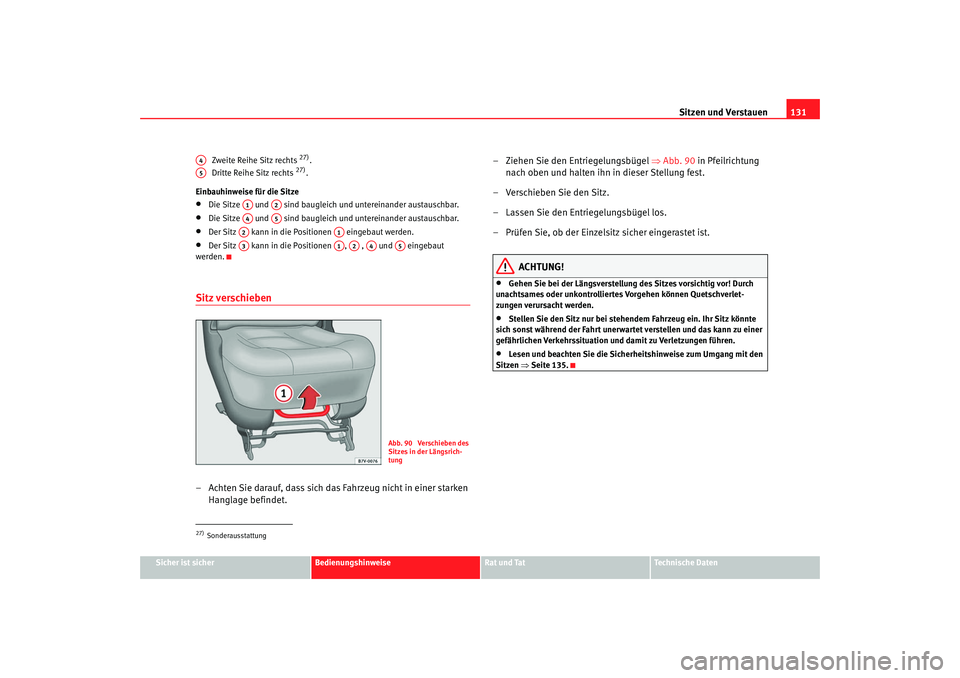

Zweite Reihe Sitz rechts
27).
Dritte Reihe Sitz rechts
27).
Einbauhinweise für die Sitze
•
Die Sitze und sind baugleich und untereinander austauschbar.
•
Die Sitze und sind baugleich und untereinander austauschbar.
•
Der Sitz kann in die Positionen eingebaut werden.
•
Der Sitz kann in die Positionen , , und eingebaut
werden.
Sitz verschieben– Achten Sie darauf, dass sich das Fahrzeug nicht in einer starken Hanglage befindet. – Ziehen Sie den Entriegelungsbügel
⇒Abb. 90 in Pfeilrichtung
nach oben und halten ihn in dieser Stellung fest.
– Verschieben Sie den Sitz.
– Lassen Sie den Entriegelungsbügel los.
– Prüfen Sie, ob der Einzelsitz sicher eingerastet ist.
ACHTUNG!
•
Gehen Sie bei der Längsverstellung des Sitzes vorsichtig vor! Durch
unachtsames oder unkontrolliertes Vorgehen können Quetschverlet-
zungen verursacht werden.
•
Stellen Sie den Sitz nur bei stehen dem Fahrzeug ein. Ihr Sitz könnte
sich sonst während der Fahrt unerwartet verstellen und das kann zu einer
gefährlichen Verkehrssituation und damit zu Verletzungen führen.
•
Lesen und beachten Sie die Sicherheitshinweise zum Umgang mit den
Sitzen ⇒Seite 135.
27)SonderausstattungA4A5
A1
A2
A4
A5
A2
A1
A3
A1
A2
A4
A5Abb. 90 Verschieben des
Sitzes in der Längsrich-
tung
alhambra aleman.book Seite 131 Donnerstag, 19. April 2007 4:32 16

Sitzen und Verstauen

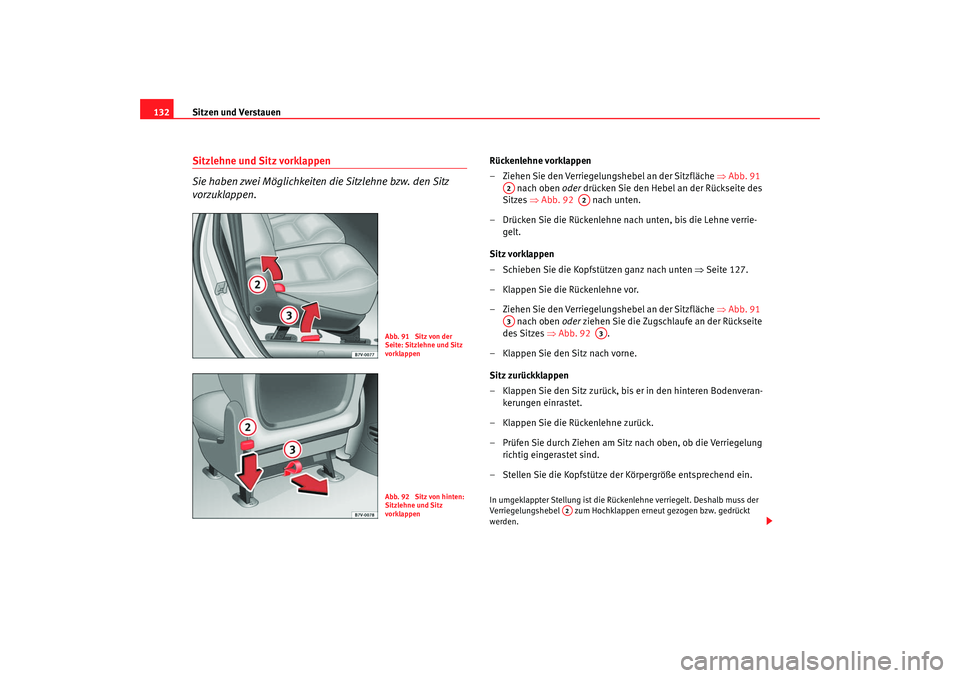

132Sitzlehne und Sitz vorklappen
Sie haben zwei Möglichkeiten die Sitzlehne bzw. den Sitz
vorzuklappen.
Rückenlehne vorklappen
– Ziehen Sie den Verriegelungshebel an der Sitzfläche ⇒Abb. 91
nach oben oder drücken Sie den Hebel an der Rückseite des
Sitzes ⇒Abb. 92 nach unten.
– Drücken Sie die Rückenlehne nach unten, bis die Lehne verrie- gelt.
Sitz vorklappen
– Schieben Sie die Kopfstützen ganz nach unten ⇒Seite 127.
– Klappen Sie die Rückenlehne vor.
– Ziehen Sie den Verriegelungshebel an der Sitzfläche ⇒Abb. 91
nach oben oder ziehen Sie die Zugschlaufe an der Rückseite
des Sitzes ⇒ Abb. 92 .
– Klappen Sie den Sitz nach vorne.
Sitz zurückklappen
– Klappen Sie den Sitz zurück, bis er in den hinteren Bodenveran- kerungen einrastet.
– Klappen Sie die Rückenlehne zurück.
– Prüfen Sie durch Ziehen am Sitz nach oben, ob die Verriegelung richtig eingerastet sind.
– Stellen Sie die Kopfstütze der Körpergröße entsprechend ein.In umgeklappter Stellung ist die Rückenlehne verriegelt. Deshalb muss der
Verriegelungshebel zum Hochklappen erneut gezogen bzw. gedrückt
werden.
Abb. 91 Sitz von der
Seite: Sitzlehne und Sitz
vorklappenAbb. 92 Sitz von hinten:
Sitzlehne und Sitz
vorklappen
A2
A2
A3
A3
A2
alhambra aleman.book Seite 132 Donnerstag, 19. April 2007 4:32 16

Sitzen und Verstauen133
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
ACHTUNG!
Wenn Sie die Hebel zur Neigungseinstellung betätigen, ohne das die
Rückenlehne festgehalten wird, klappt die Rückenlehne durch Federkraft
nach vorne – Verletzungsgefahr!•
Halten Sie immer die Rückenlehne fest, wenn Sie die Neigung
einstellen.
•
Lesen und beachten Sie die Sicherheitshinweise zum Umgang mit den
Sitzen ⇒Seite 135.
Sitze aus- und einbauen
Der Aus- und Einbau der Sitze ist einfacher, wenn diese Tätig-
keiten von zwei Personen durchgeführt werden.
Einzelsitz ausbauen
– Schieben Sie die Kopfstützen ganz nach unten ⇒Seite 127.
– Klappen Sie die Rückenlehne vor ⇒Seite 132.
– Klappen Sie den Sitz vor ⇒Seite 132.
– Schieben Sie beim Ausbau eines Einzelsitzes in der dritten Sitz- reihe
28)
den Sitz ganz nach hinten und den Sitz in der zweiten
Sitzreihe ganz nach vorne.
– Drücken Sie die beiden Bügel ⇒Abb. 93 unter dem Sitz in Pfeil-
richtung zusammen und nehmen Sie den Sitz nach oben heraus.
Sitz einbauen
– Drücken Sie die beiden Bügel unter dem Sitz in Pfeilrichtung zusammen und die Bügel festhalten.
Abb. 93 Bügel zum Aus-
und Einbauen des Einzel-
sitzes
28)Sonderausstattung
Abb. 94 Sitz einbauen:
Bügel und Haltebolzen
alhambra aleman.book Seite 133 Donnerstag, 19. April 2007 4:32 16

Sitzen und Verstauen
134
– Stellen Sie das Sitzgestell ⇒Seite 133, Abb. 94 zwischen
die Haltebolzen in die Bodenverankerungen und lassen Sie
beide Bügel los.
– Prüfen Sie durch Ziehen am Sitz nach oben, ob die vorderen Sitz- verankerungen richtig eingerastet sind.
– Klappen Sie den Sitz zurück, bis er in den hinteren Bodenveran- kerungen einrastet.
– Klappen Sie die Rückenlehne zurück und stellen Sie die Kopf- stütze der Körpergröße entsprechend ein.Abdeckungen für Bodenverankerungen
Nach Ausbau der Sitze im Fahrgastra um können Sie die Bodenverankerungen
mit den Abdeckungen z. B. vor Verschmutzung schützen. Sie erhalten zu
Ihrem Fahrzeug 12 Abdeckungen.
Führen Sie die Abdeckung in die Bo denverankerung und drücken Sie sie
hinein.
Vor dem Einbau der Sitze müssen Si e die Abdeckungen mit dem Fahrzeug-
schlüssel herausnehmen.
ACHTUNG!
Lesen und beachten Sie die Sicherheitshinweise zum Umgang mit den
Sitzen ⇒Seite 135.
Armlehnen
AA
AB
Abb. 95 Abnehmbare
Armlehne: TasteAbb. 96 Transportbeutel
für abnehmbare
Armlehnen
alhambra aleman.book Seite 134 Donnerstag, 19. April 2007 4:32 16
