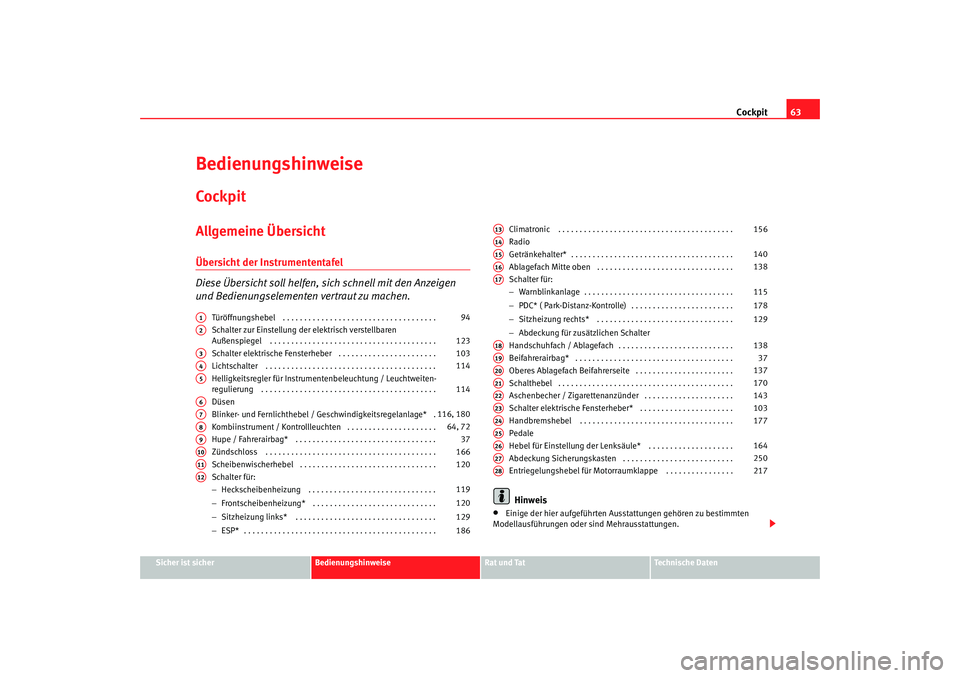

BedienungshinweiseCockpitAllgemeine ÜbersichtÜbersicht der Instrumententafel
Diese Übersicht soll helfen, si ch schnell mit den Anzeigen
und Bedienungselementen vertraut zu machen.
Türöffnungshebel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Schalter zur Einstellung der elektrisch verstellbaren
Außenspiegel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Schalter elektrische Fensterheber . . . . . . . . . . . . . . . . . . . . . . .
Lichtschalter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Helligkeitsregler für Instrument enbeleuchtung / Leuchtweiten-
regulierung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Düsen
Blinker- und Fernlichthebel / Geschwindigkeitsregelanlage* .
Kombiinstrument / Kontrollleuchten . . . . . . . . . . . . . . . . . . . . .
Hupe / Fahrerairbag* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Zündschloss . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Scheibenwischerhebel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Schalter für:
− Heckscheibenheizung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
− Frontscheibenheizung* . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
− Sitzheizung links* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
− ESP* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Climatronic . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Radio
Getränkehalter* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Ablagefach Mitte oben . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Schalter für:
−
Warnblinkanlage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
− PDC* ( Park-Distanz-Kontrolle) . . . . . . . . . . . . . . . . . . . . . . . .
− Sitzheizung rechts* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
− Abdeckung für zusätzlichen Schalter
Handschuhfach / Ablagefach . . . . . . . . . . . . . . . . . . . . . . . . . . .
Beifahrerairbag* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Oberes Ablagefach Beifahrerseite . . . . . . . . . . . . . . . . . . . . . . .
Schalthebel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Aschenbecher / Zigarettenanzünder . . . . . . . . . . . . . . . . . . . . .
Schalter elektrische Fensterheber* . . . . . . . . . . . . . . . . . . . . . .
Handbremshebel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Pedale
Hebel für Einstellung der Lenksäule* . . . . . . . . . . . . . . . . . . . .
Abdeckung Sicherungskasten . . . . . . . . . . . . . . . . . . . . . . . . . .
Entriegelungshebel für Motorraumklappe . . . . . . . . . . . . . . . .
Hinweis
•
Einige der hier aufgeführten Au sstattungen gehören zu bestimmten
Modellausführungen oder sind Mehrausstattungen.
A1
94
A2
123
A3
103
A4
114
A5
114
A6A7
116, 180
A8
64, 72
A9
37
A10
166
A11
120
A12
119
120
129
186
A13
156
A14A15
140
A16
138
A17
115
178
129
A18
138
A19
37
A20
137
A21
170
A22
143
A23
103
A24
177
A25A26
164
A27
250
A28
217
alhambra aleman.book Seite 63 Donnerstag, 19. April 2007 4:32 16

Cockpit
64•
Bei Rechtslenkern unterscheidet sich die Anordnung der Elemente etwas.
Die den einzelnen Schaltern zugewiesen en Symbole sind jedoch mit denen
der Modellausführungen als Linkslenker identisch.
InstrumenteÜbersicht der Instrumente
Die Instrumente zeigen Betriebszustände des Fahrzeuges an.
Drehzahlmesser ⇒Seite 65
Motorkühlmitteltemperatur-Anzeige ⇒ Seite 65
Display im Kombi-Instrument
4) und Kontrollleuchten ⇒Seite 72
4)
Kraftstoffvorrats-Anzeige ⇒Seite 66
Tachometer (Geschwindigkeitsmesser) Motoröltemperatur-Anzeige
4)⇒
Seite 67
Uhr ⇒Seite 67
Stellknopf für die Uhr
Stellknopf für die Kilometeranzeige
Kilometeranzeigen (Gesamtfahrstrecke / Tageskilometer) ⇒Seite 67
Voltmeter
4) ⇒ Seite 68
Abb. 44 Ausschnitt aus der Instrumententafel: Kombiin-
strument
4)SonderausstattungA1A2A3A4A5
A6A7A8A9A10A11
alhambra aleman.book Seite 64 Donnerstag, 19. April 2007 4:32 16

Cockpit65
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
Drehzahlmesser
Der Drehzahlmesser zeigt die Umdrehungen pro Minute des
laufenden Motors an.Steht zum Beispiel der Zeiger genau über der 2, so entspricht das einer Dreh-
zahl von 2000/min ⇒Seite 64, Abb. 44 .
Der Beginn des roten Bereiches im Dr ehzahlmesser kennzeichnet für alle
Gänge die maximal zulässige Motordrehzahl des eingefahrenen und
betriebswarmen Motors. Vor Erreichen di eses Bereiches sollte in den nächst
höheren Gang geschaltet oder die Wähl hebelstellung D gewählt oder der Fuß
vom Gaspedal genommen werden.
Vorsicht!
Der Zeiger des Drehzahlmessers darf sich nicht dauerhaft im roten Bereich
der Skala befinden – Gefahr eines Motorschadens!
Umwelthinweis
Frühzeitiges Hochschalten hilft Ihnen, Kraftstoff zu sparen und Betriebsge-
räusche zu vermindern!
Motorkühlmitteltemperatur-Anzeige

Die Motorkühlmitteltemperatur-Anzeige zeigt die Temperatur
des Kühlmittels an.Die Anzeige arbeitet bei eingeschalteter Zündung. Beim Einschalten
der Zündung leuchtet außerdem das Symbol
 im Display zur Funk-
tionskontrolle einige Sekunden auf.
Zeiger im Kaltbereich
Hohe Motordrehzahlen und star ke Motorbelastung vermeiden ⇒Abb. 45
.
Zeiger im Normalbereich
Der Zeiger soll sich bei normaler Fahrweise im mittleren Skalenbereich
einpendeln. Bei starker Motorbelastung – vor allem bei hohen Außentempe-
raturen – kann der Zeiger auch weit nach rechts wandern. Das ist unbedenk-
lich, solange die Warnleuchte nicht aufleuchtet ⇒Seite 72.
A1
Abb. 45 Ausschnitt aus
dem Kombiinstrument:
Motorkühlmitteltempe-
ratur-Anzeige
AA
A2
AB
AD
alhambra aleman.book Seite 65 Donnerstag, 19. April 2007 4:32 16

Cockpit
66Zeiger im Warnbereich
Ist der Zeiger im Warnbereich, leuchtet die Warnleuchte  auf. Im Display
im Kombi-Instrument kann zusätzlich der Warntext
5) STOPP! KÜHLMITTEL
PRÜFEN BETRIEBSANLEITUNG! erscheinen. Das Fahrzeug anhalten und den
Motor abstellen. Lassen Sie den Motor abkühlen und prüfen Sie den Kühlmit-
telstand ⇒.
Wenn der Kühlmittelstand in Ordnung ist, fahren Sie bitte nicht weiter.
Nehmen Sie die Hilfe eines Fachmanns in Anspruch.
ACHTUNG!
Beachten Sie vor allen Arbeiten am Motor oder im Motorraum die entspre-
chenden Sicherheitshinweise im Kapitel „Arbeiten im Motorraum“.
Vorsicht!
Anbauteile vor dem Kühllufteinlass vers chlechtern die Kühlwirkung des Kühl-
mittels. Bei hohen Außen temperaturen und starker Motorbelastung besteht
dann die Gefahr einer Motorüberhitzung!
Kraftstoffvorrats-Anzeige

Der Kraftstoffbehälter fasst etwa 70 Liter.
Wenn der Zeiger die rote Reservemarkierung erreicht ⇒Abb. 46 -Pfeil- ,
leuchtet im Display die Kontrollleuchte  auf. Im Display vom Kombiinstru-
ment kann der Text
6) BITTE TANKEN! erscheinen. Gleichzeitig ertönt ein
Warnton als Erinnerung, tanken zu fahren . Jetzt sind noch etwa 8 Liter Kraft-
stoff vorhanden.
5)Modell abhängig
AC
AD
6)Modell abhängig
Abb. 46 Ausschnitt aus
Kombiinstrument: Kraft-
stoffvorrats-Anzeige
alhambra aleman.book Seite 66 Donnerstag, 19. April 2007 4:32 16

Cockpit67
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
Motoröltemperatur-AnzeigeSolange das Motoröl noch kalt ist, sollte dem Motor nicht die volle Leistung
abverlangt werden. Gelangt die Anzeigenadel in Ausnahmefällen in den
roten Bereich ⇒Abb. 47 -Pfeil- , ist die Motordrehzahl zu verringern. Die
Nadel muss dann in den Normalbereich zurückgehen.
Bleibt die Nadel im roten Bereich, anhalten, Motor abstellen und den Motor-
ölstand prüfen. Ist der Ölstand in Ordnung und die Motor-Öldruckwarn-
leuchte blinkt nach dem Anlassen de s Motors nicht, kann unter Vermeidung
hoher Motordrehzahlen zum nächsten Fachbetrieb weitergefahren werden.
Uhr einstellen
Der Stellknopf ist unterhalb des Drehzahlmessers ange-
ordnet.Stunden einstellen
– Drehen Sie den Stellknopf ⇒Seite 64, Abb. 44 entgegen
dem Uhrzeigersinn kurz, um jeweils eine Stunde vorzustellen,
oder
– Drehen und halten Sie den Stellknopf entgegen dem Uhrzeiger- sinn, um die Stunden fortlaufend zu verstellen.
Minuten einstellen
– Drehen Sie den Stellknopf im dem Uhrzeigersinn kurz, um jeweils eine Minute vorzustellen, oder
– Drehen und halten Sie den Stellknopf im Uhrzeigersinn, um die Minuten fortlaufend zu verstellen.KilometeranzeigenDas obere Zählwerk im Kilometerzähler ⇒Seite 64, Abb. 44 registriert
die gesamte zurückgelegte Fahrstrecke.
Das untere Zählwerk registriert die Kurzstrecken. Die letzte Stelle steht für
Strecken von 100 m. Der Kurzstreckenzähler kann durch Drücken des Rück-
stellknopfs ⇒Seite 64, Abb. 44 auf Null gestellt werden.
Abb. 47 Motoröltempe-
ratur-Anzeige
A8A10
A9
alhambra aleman.book Seite 67 Donnerstag, 19. April 2007 4:32 16

Cockpit
68VoltmeterDas Voltmeter ⇒Seite 64, Abb. 44 zeigt die Spannung im elektrischen
Bordnetz an. Der Normalwert beträgt zwischen 12 und 15 Volt. Sinkt die
Anzeige bei laufendem Motor auf unter 12 Volt ab, ist die Stromversorgung
(Batterie und Generator) bei eine m Fachbetrieb prüfen zu lassen.
Hinweis
Während des Anlassens kann die Spannungsanzeige auf unter 8 Volt
absinken.Service-Intervall-AnzeigeDie Anzeige des Serviceereignisses erfolgt entweder über das Display des
Kilometerzählers ⇒Seite 64, Abb. 44 bzw. im Display
7) im Kombi-Instru-
ment ⇒Seite 64, Abb. 44 .
Service-Vorwarnung
Ist demnächst ein Service fällig, erscheint in der Kilometeranzeige eine
Service-Vorwarnung. Es erscheint in der Anzeige ein Schraubenschlüssel-
Symbol

die Anzeige km und die Anzahl der Kilometer bis zum fälligen
Service. Etwa 20 Sekunden nach Einschalten Zündung oder bei laufendem
Motor verlischt die Service-Meldung.
Die Kilometerangabe zum fälligen Serviceereignis reduziert sich in 100-km-
Schritten.
Im Display im Kombiistrument erscheint folgende Anzeige: SERVICE IN... KM
oder SERVICE IN... TAGEN . Nach etwa 20 Sekunden nach Einschalten
Zündung oder bei laufendem Motor verlischt die Service-Meldung. Sie
können auch durch Drücken des Rückstellknopfes des Kurzstreckenzählers oder durch Drücken der Wippe im Scheibenwischerhebel in die Normalan-
zeige schalten.
Bei einem
fälligen Service ertönt ein Gongsignal und es erscheint für etwa 20
Sekunden das blinkende „Schraubenschlüssel“-Symbol. Im Display im
Kombiistrument erscheint folgende Anzeige: SERVICE JETZT.
Bei eingeschalteter Zündung könne n Sie jederzeit die aktuelle Service-
Meldung abfragen, indem Sie den Rückstellknopf des Kurzstreckenzählers
für 2 Sekunden gedrückt halten.
Ein überfälliger Service wird durch ein Minuszeichen vor der Kilometer- oder
Tagesangabe angezeigt.
Service-Anzeige zurücksetzen
Der serviceausführende SEAT-Betrieb setzt nach erfolgtem Service die
Anzeige zurück. Als Bestätigung für diese Arbeit erhalten Sie einen Protokol-
lausdruck des SEAT-Betriebes.
Wurde der Service nicht bei einem SEAT-Betrieb durchgeführt, muss die
Service-Intervall-Anzeige wie folgt manuell zurück gesetzt werden:
•
Schalten Sie die Zündung aus.
•
Halten Sie den Rückstellknopf des Kurzstreckenzählers gedrückt.
•
Schalten Sie die Zündung ein und dr ehen Sie den Rückstellknopf nach
rechts. Das Display geht zur Normalanzeige über.Hinweis
•
Wenn Sie die Service-Anzeige selbst zurücksetzen, wird nach 15.000 km
der nächste Service angezeigt. Das Service-Intervall wird nicht individuell
ermittelt.
•
Stellen Sie die Anzeige nicht zwischen den Serviceintervallen zurück, da
sonst eine falsche Anzeige erscheint.
7)Sonderausstattung
A11A10
A3
AB
alhambra aleman.book Seite 68 Donnerstag, 19. April 2007 4:32 16

Cockpit69
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
Display im KombiinstrumentStörungsmeldungen
Störungen werden durch Kontrollleuchten bzw. Symbole mit
Warn- und Informationstexten im Display angezeigt.Beim Einschalten der Zündung oder während der Fahrt werden einige Funkti-
onen und Fahrzeugkomponenten auf ihren Zustand kontrolliert. Funktions-
störungen werden durch Kontrollleuchten bzw. durch rote oder gelbe Symbole mit Störungsmeldungen im Komb
iinstrument angezeigt. Je nach Art
der Funktionsstörung werden sie zusätzlich akustisch signalisiert.
Hinweis
•
Die Größe des Displays ist von der Ausführung des Kombiinstrumentes
abhängig. Je nach Modellausführung kann im Kombiinstrument kein Display
eingebaut sein.
•
Neben Warnmeldungen, die aufgrund einer Störung ausgegeben werden,
werden Sie über das Display über Vorgänge informiert oder zu bestimmten
Handlungen aufgefordert.
Übersicht einiger Störungsmeldungen
Störungsmeldungen erscheinen im Display des Kombiinstrumentes.Die nachfolgende Übersicht zeigt Ihne n nicht alle möglichen Störungsmel-
dungen. Bei einigen Störungsmeldungen erscheint kein Symbol. Warnsymbole (Priorität 1)
Sollte nach dem Beheben der Störung das Warnsymbol wieder aufleuchten,
halten Sie umgehend an, stellen den Motor ab und nehmen Sie fachmänni-
sche Hilfe in Anspruch.
Störungsmeldung
Symbol Handlungen
STOPP BREMSENFEHLER BETRIEBSANLEITUNG

Anhalten, Motor abstellen und Bremsflüssigkeit prüfen ⇒Seite 228
HANDBREMSE ANGEZOGEN

Lösen Sie die Handbremse.
STOPP BREMSENFEHLER BETRIEBSANLEITUNG
 und
Anhalten, Motor abstellen und fachmännische Hilfe in Anspruch nehmen
⇒Seite 183.
STOPP KÜHLMITTEL PRÜFEN BETRIEBSANLEITUNG

Kühlmittelstand prüfen ⇒Seite 223
alhambra aleman.book Seite 69 Donnerstag, 19. April 2007 4:32 16

Cockpit
70Informationssymbole (Priorität 2) STOPP MOTOR AUS! ÖLDRUCK BETRIEBSANLEITUNG


Anhalten, Motor abstellen und Bremsflüssigkeit prüfen ⇒Seite 220
GENERATOR WERKSTATT!

Suchen Sie möglichst bald einen Fach betrieb auf und lassen den Generator
überprüfen.
GURT ANLEGEN

Legen Sie und Ihre Mitfahrer die Sicherheitsgurte richtig an ⇒Seite 17.
Störungsmeldung Symbol Handlungen
ÖLSTAND PRÜFEN

Prüfen Sie den Ölstand und füllen das richtige Motoröl nach ⇒Seite 220.
ÖLSENSOR WERKSTATT

Suchen Sie möglichst bald einen Fachbetrieb auf und lassen den Motor
überprüfen.
STOPP BREMSENFEHLER BETRIEBSANLEITUNG

Suchen Sie möglichst bald einen Fach betrieb auf und lassen das ABS über-
prüfen.
BITTE TANKEN

Tanken Sie möglichst bald.
WASCHWASSER AUFFÜLLEN

Füllen Sie den Waschwasserbehälter mi t Wasser und Scheibenreiniger auf.
BREMSBELAG PRÜFEN

Suchen Sie umgehend einen Fachbetrieb auf und lassen die Bremsbeläge
überprüfen.
ABGAS WERKSTATT

Suchen Sie möglichst bald einen Fachbetrieb auf und lassen den Motor
überprüfen.
MOTORSTÖRG. WERKSTATT
 oder
Suchen Sie möglichst bald einen Fachbetrieb auf und lassen den Motor
überprüfen.
AIRBAG FEHLER

Suchen Sie umgehend einen Fachbetrieb auf und lassen das Airbagsystem
überprüfen.
Störungsmeldung
Symbol Handlungen
alhambra aleman.book Seite 70 Donnerstag, 19. April 2007 4:32 16
