2007 Seat Alhambra Betriebsanleitung (in German)

Prüfen und Nachfüllen223
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

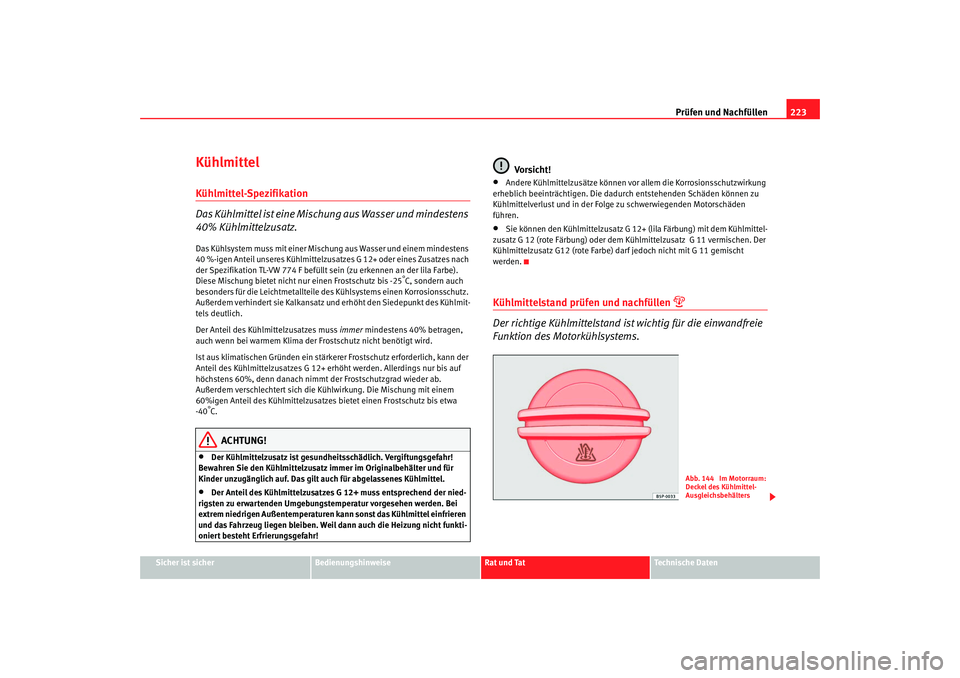

KühlmittelKühlmittel-Spezifikation
Das Kühlmittel ist eine Mischung aus Wasser und mindestens
40% Kühlmittelzusatz.Das Kühlsystem muss mit einer Mischung aus Wasser und einem mindestens
40 %-igen Anteil unseres Kühlmittelzusatzes G 12+ oder eines Zusatzes nach
der Spezifikation TL-VW 774 F befüllt sein (zu erkennen an der lila Farbe).
Diese Mischung bietet nicht nur einen Frostschutz bis -25
°C, sondern auch
besonders für die Leichtmetallteile des Kühlsystems einen Korrosionsschutz.
Außerdem verhindert sie Kalkansatz und erhöht den Siedepunkt des Kühlmit-
tels deutlich.
Der Anteil des Kühlmittelzusatzes muss immer mindestens 40% betragen,
auch wenn bei warmem Klima der Frostschutz nicht benötigt wird.
Ist aus klimatischen Gründen ein stärkerer Frostschutz erforderlich, kann der
Anteil des Kühlmittelzusatzes G 12+ erhöht werden. Allerdings nur bis auf
höchstens 60%, denn danach nimmt der Frostschutzgrad wieder ab.
Außerdem verschlechtert sich die Kühlwirkung. Die Mischung mit einem
60%igen An teil des Kühlmit t
elz
usatzes b ietet einen Fro s
tschutz b is etwa
- 40
°C.ACHTUNG!
•
Der Kühlmittelzusatz ist gesundheitsschädlich. Vergiftungsgefahr!
Bewahren Sie den Kühlmittelzusatz immer im Originalbehälter und für
Kinder unzugänglich auf. Das gilt auch für abgelassenes Kühlmittel.
•
Der Anteil des Kühlmittelzusatzes G 12+ muss entsprechend der nied-
rigsten zu erwartenden Umgebungstemperatur vorgesehen werden. Bei
extrem niedrigen Außentemperaturen kann sonst das Kühlmittel einfrieren
und das Fahrzeug liegen bleiben. Weil dann auch die Heizung nicht funkti-
oniert besteht Erfrierungsgefahr!
Vorsicht!
•
Andere Kühlmittelzusätze können vor allem die Korrosionsschutzwirkung
erheblich beeinträchtigen. Die dadurc h entstehenden Schäden können zu
Kühlmittelverlust und in der Folge zu schwerwiegenden Motorschäden
führen.
•
Sie können den Kühlmittelzusatz G 12+ (lila Färbung) mit dem Kühlmittel-
zusatz G 12 (rote Färbung) oder dem Kühlmittelzusatz G 11 vermischen. Der
Kühlmittelzusatz G12 (rote Farbe) darf jedoch nicht mit G 11 gemischt
werden.
Kühlmittelstand prüfen und nachfüllen

Der richtige Kühlmittelstand ist wichtig für die einwandfreie
Funktion des Motorkühlsystems.
Abb. 144 Im Motorraum:
Deckel des Kühlmittel-
Ausgleichsbehälters
alhambra aleman.book Seite 223 Donnerstag, 19. April 2007 4:32 16

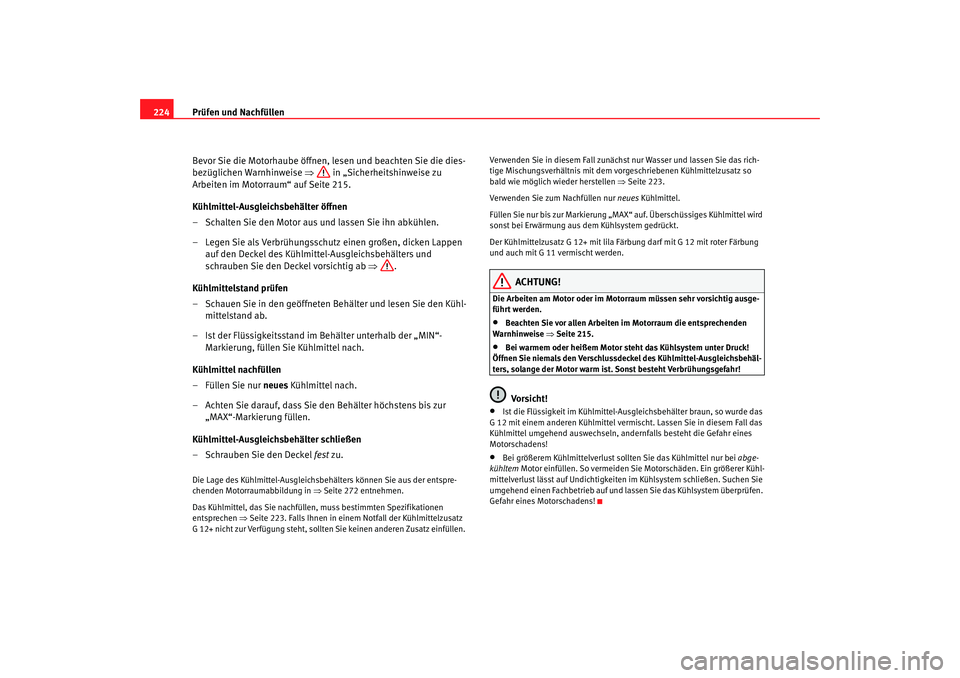

Prüfen und Nachfüllen
224
Bevor Sie die Motorhaube öffnen, lesen und beachten Sie die dies-
bezüglichen Warnhinweise ⇒ in „Sicherheitshinweise zu
Arbeiten im Motorraum“ auf Seite 215.
Kühlmittel-Ausgleichsbehälter öffnen
– Schalten Sie den Motor aus und lassen Sie ihn abkühlen.
– Legen Sie als Verbrühungsschutz einen großen, dicken Lappen auf den Deckel des Kühlmittel-Ausgleichsbehälters und
schrauben Sie den Deckel vorsichtig ab ⇒.
Kühlmittelstand prüfen
– Schauen Sie in den geöffneten Behälter und lesen Sie den Kühl- mittelstand ab.
– Ist der Flüssigkeitsstand im Behälter unterhalb der „MIN“- Markierung, füllen Sie Kühlmittel nach.
Kühlmittel nachfüllen
–Füllen Sie nur neues Kühlmittel nach.
– Achten Sie darauf, dass Sie den Behälter höchstens bis zur „MAX“-Markierung füllen.
Kühlmittel-Ausgleichsbehälter schließen
– Schrauben Sie den Deckel fest zu.Die Lage des Kühlmittel-Ausgleichsbehälters können Sie aus der entspre-
chenden Motorraumabbildung in ⇒Seite 272 entnehmen.
Das Kühlmittel, das Sie nachfüllen, muss bestimmten Spezifikationen
entsprechen ⇒ Seite 223. Falls Ihnen in einem Notfall der Kühlmittelzusatz
G 12+ nicht zur Verfügung steht, sollte n Sie keinen anderen Zusatz einfüllen. Verwenden Sie in diesem Fall zunächst nur Wasser und lassen Sie das rich-
tige Mischungsverhältnis mit dem vorgeschriebenen Kühlmittelzusatz so
bald wie möglich wieder herstellen
⇒Seite 223.
Verwenden Sie zum Nachfüllen nur neues Kühlmittel.
Füllen Sie nur bis zur Markierung „MAX“ auf. Überschüssiges Kühlmittel wird
sonst bei Erwärmung aus dem Kühlsystem gedrückt.
Der Kühlmittelzusatz G 12+ mit lila Fä rbung darf mit G 12 mit roter Färbung
und auch mit G 11 vermischt werden.
ACHTUNG!
Die Arbeiten am Motor oder im Motorraum müssen sehr vorsichtig ausge-
führt werden.•
Beachten Sie vor allen Arbeiten im Motorraum die entsprechenden
Warnhinweise ⇒Seite 215.
•
Bei warmem oder heißem Motor st eht das Kühlsystem unter Druck!
Öffnen Sie niemals den Verschlussdeckel des Kühlmittel-Ausgleichsbehäl-
ters, solange der Motor warm ist. Sonst besteht Verbrühungsgefahr!Vorsicht!
•
Ist die Flüssigkeit im Kühlmittel-Ausgleichsbehälter braun, so wurde das
G 12 mit einem anderen Kühlmittel vermi scht. Lassen Sie in diesem Fall das
Kühlmittel umgehend auswechseln, andernfalls besteht die Gefahr eines
Motorschadens!
•
Bei größerem Kühlmittelverlust s ollten Sie das Kühlmittel nur bei abge-
kühltem Motor einfüllen. So vermeiden Si e Motorschäden. Ein größerer Kühl-
mittelverlust lässt auf Undichtigkeiten im Kühlsystem schließen. Suchen Sie
umgehend einen Fachbetrieb auf und lassen Sie das Kühlsystem überprüfen.
Gefahr eines Motorschadens!
alhambra aleman.book Seite 224 Donnerstag, 19. April 2007 4:32 16

Prüfen und Nachfüllen225
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

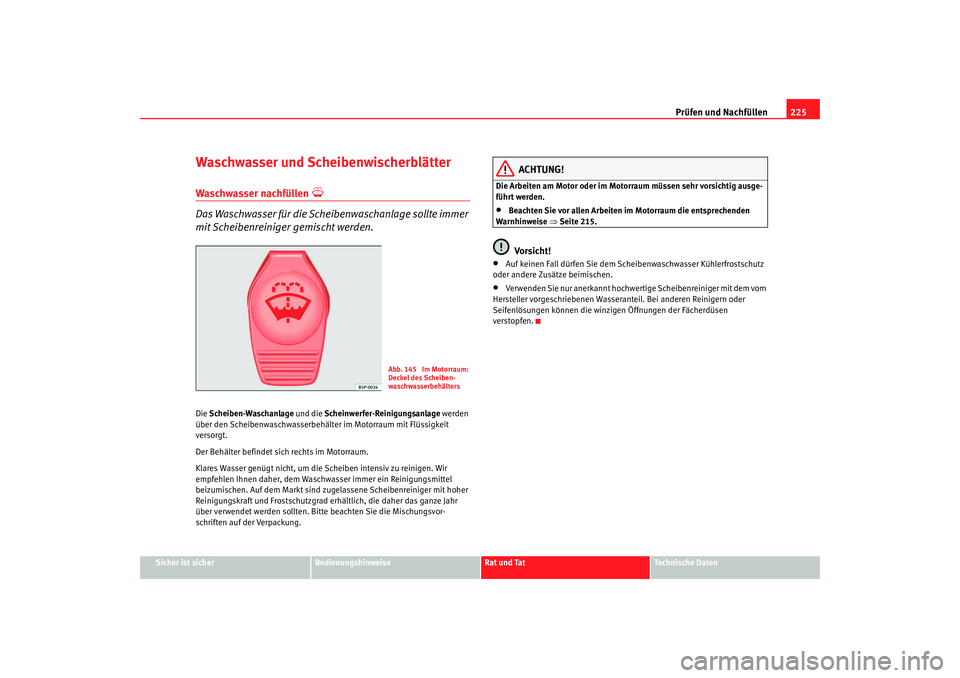

Waschwasser und ScheibenwischerblätterWaschwasser nachfüllen

Das Waschwasser für die Scheibenwaschanlage sollte immer
mit Scheibenreiniger gemischt werden.Die Scheiben-Waschanlage und die Scheinwerfer-Reinigungsanlage werden
über den Scheibenwaschwasserbehälter im Motorraum mit Flüssigkeit
versorgt.
Der Behälter befindet si ch rechts im Motorraum.
Klares Wasser genügt nicht, um die Scheiben intensiv zu reinigen. Wir
empfehlen Ihnen daher, dem Waschwa sser immer ein Reinigungsmittel
beizumischen. Auf dem Markt sind zugelassene Scheibenreiniger mit hoher
Reinigungskraft und Frostschutzgrad erhältlich, die daher das ganze Jahr
über verwendet werden sollten. Bitte beachten Sie die Mischungsvor-
schriften auf der Verpackung.
ACHTUNG!
Die Arbeiten am Motor oder im Motorraum müssen sehr vorsichtig ausge-
führt werden.•
Beachten Sie vor allen Arbeiten im Motorraum die entsprechenden
Warnhinweise ⇒ Seite 215.Vorsicht!
•
Auf keinen Fall dürfen Sie dem Scheibenwaschwasser Kühlerfrostschutz
oder andere Zusätze beimischen.
•
Verwenden Sie nur anerkannt hochwert ige Scheibenreiniger mit dem vom
Hersteller vorgeschriebenen Wasseranteil. Bei anderen Reinigern oder
Seifenlösungen können die winzigen Öffnungen der Fächerdüsen
verstopfen.
Abb. 145 Im Motorraum:
Deckel des Scheiben-
waschwasserbehälters
alhambra aleman.book Seite 225 Donnerstag, 19. April 2007 4:32 16

Prüfen und Nachfüllen
226Scheibenwischerblätter vorne auswechseln
Beschädigte Scheibenwischerblätter sollten umgehend
gewechselt werden.
Prüfen Sie regelmäßig den Zustand der Scheibenwischerblätter und
wechseln Sie sie wenn nötig.
Scheibenwischerblätter wechseln
– Klappen Sie den Scheibenwische rarm von der Scheibe weg.
Fassen Sie dabei nicht am Wischerblatt an.
– Drehen Sie das Wischerblatt in Pfeilrichtung ⇒Abb. 146 bis
zum Anschlag und ziehen Sie es in Pfeilrichtung ⇒Abb. 147
ab.
– Schieben Sie ein neues Wischerblatt gleicher Länge und Ausfüh-
rung auf den Wischerarm und drehen Sie das Wischerblatt
entgegen der Pfeilrichtung bis zum Anschlag.
– Klappen Sie die Wischerarme in ihre Ausgangsstellung zurück.Diese erhalten Sie beim SEAT
® Service.
Wenn die Wischerblätter rubbeln , sollten sie bei Beschädigung erneuert oder
bei Verschmutzung gereinigt werden.
Wenn das Problem dadurch nicht behoben werden kann, ist möglicherweise
der Stellwinkel der Scheibenwischerarme verstellt. Suchen Sie in diesem Fall
einen Fachbetrieb zur Kontrolle und Einstellung der Wischerarme auf.
ACHTUNG!
Fahren Sie nur, wenn Sie eine klare Sicht durch alle Scheiben haben!•
Säubern Sie regelmäßig die Scheibenwischerblätter und alle Fenster-
scheiben.
•
Erneuern Sie die Scheibenwischerblätter jährlich ein- bis zweimal.
Abb. 146 Scheibenwi-
scher vorne hochklappenAbb. 147 Scheibenwi-
scher vorne abnehmen
A1A2
A1
alhambra aleman.book Seite 226 Donnerstag, 19. April 2007 4:32 16

Prüfen und Nachfüllen227
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
Vorsicht!
•
Defekte oder verschmutzte Scheibenwischerblätter können die Wind-
schutzscheibe zerkratzen.
•
Reinigen Sie niemals die Fensterscheiben mit Kraftstoff, Nagellackent-
ferner, Lackverdünner oder ähnliche n Flüssigkeiten. Dadurch können die
Scheibenwischerblätter beschädigt werden.
•
Bewegen Sie niemals den Scheibenwischer oder Scheibenwischerarm mit
der Hand – er könnte beschädigt werden!Hinweis
•
Bei der Montage der Scheibenwischerblätter darf das Fahrer- nicht mit
dem Beifahrerscheibenwischer blatt vertauscht werden.

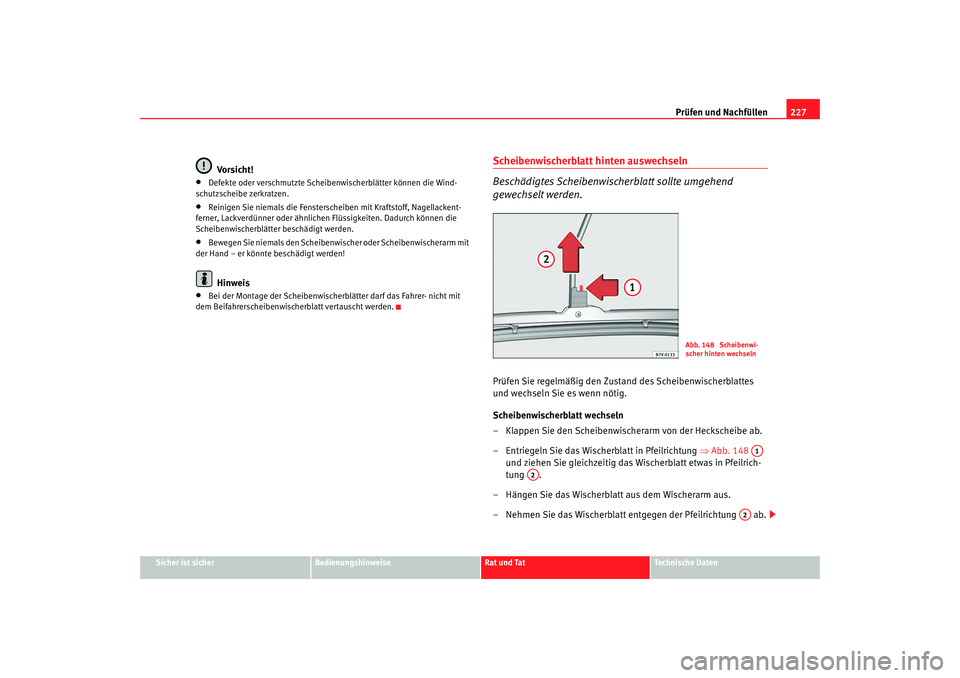

Scheibenwischerblatt hinten auswechseln
Beschädigtes Scheibenwischerblatt sollte umgehend
gewechselt werden.Prüfen Sie regelmäßig den Zustand des Scheibenwischerblattes
und wechseln Sie es wenn nötig.
Scheibenwischerblatt wechseln
– Klappen Sie den Scheibenwische rarm von der Heckscheibe ab.
– Entriegeln Sie das Wischerblatt in Pfeilrichtung ⇒Abb. 148
und ziehen Sie gleichzeitig das Wischerblatt etwas in Pfeilrich-
tung .
– Hängen Sie das Wischerblatt aus dem Wischerarm aus.
– Nehmen Sie das Wischerblatt entgegen der Pfeilrichtung ab.
Abb. 148 Scheibenwi-
scher hinten wechseln
A1
A2
A2
alhambra aleman.book Seite 227 Donnerstag, 19. April 2007 4:32 16

Prüfen und Nachfüllen
228
– Schieben Sie ein neues Wischerblatt gleicher Länge und Ausfüh-
rung etwas in Pfeilrichtung und hängen Sie das Wischerblatt
in den Wischerarm ein.
– Ziehen Sie das Wischerblatt entgegen der Pfeilrichtung bis es einrastet.
– Klappen Sie den Wischerarm zurück.Diese erhalten Sie beim SEAT
® Service.
Wenn das Wischerblatt rubbelt , sollte es bei Beschädigung erneuert oder bei
Verschmutzung gereinigt werden.
Wenn das Problem dadurch nicht behobe n werden kann, ist möglicherweise
der Stellwinkel der Scheibenwischerarme verstellt. Suchen Sie in diesem Fall
einen Fachbetrieb zur Kontrolle und Einstellung der Wischerarme auf.
ACHTUNG!
Fahren Sie nur, wenn Sie eine klare Sicht durch alle Scheiben haben!•
Säubern Sie regelmäßig die Scheibenwischerblätter und alle Fenster-
scheiben.
•
Erneuern Sie die Scheibenwischerblätter jährlich ein- bis zweimal.Vorsicht!
•
Defekte oder verschmutzte Scheib enwischerblätter können die Wind-
schutzscheibe zerkratzen.
•
Reinigen Sie niemals die Fensterscheiben mit Kraftstoff, Nagellackent-
ferner, Lackverdünner oder ähnlichen Flüssigkeiten. Dadurch können die
Scheibenwischerblätter beschädigt werden.
•
Bewegen Sie niemals den Scheibenwischer oder Scheibenwischerarm mit
der Hand – er könnte beschädigt werden!
Hinweis
•
Die Wischerarme können nur dann in die Service-Stellung gebracht
werden, wenn die Motorraumklappe vollständig geschlossen ist.
BremsflüssigkeitBremsflüssigkeitsstand prüfen
Die Bremsflüssigkeit wird im Rahmen der Servicearbeiten
geprüft.– Lesen Sie den Stand der Bremsflüssigkeit am durchsichtigen Bremsflüssigkeitsbehälter ab. Der Flüssigkeitsstand muss
immer zwischen den Markierungen „MIN“ und „MAX“ liegen.
A2
A2
Abb. 149 Im Motorraum:
Abdeckung des Brems-
flüssigkeitsbehälters
alhambra aleman.book Seite 228 Donnerstag, 19. April 2007 4:32 16

Prüfen und Nachfüllen229
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
Die Lage des Kühlmittel-Ausgleichsbehälters können Sie aus der entspre-
chenden Motorraumabbildung in
⇒Seite 272 entnehmen. Er ist am schwarz-
gelben Verschlussdeckel zu erkennen.
Der Flüssigkeitsstand sinkt im Fahrbe trieb geringfügig ab, weil sich die
Bremsbeläge abnutzen und automatisch nachstellen.
Wenn sich der Bremsflüssigkeitsstand innerhalb kurzer Zeit übermäßig
verringert oder unterhalb der Markierung „MIN“ liegt, besteht die Möglichkeit
eines Lecks in der Bremsanlage. Ein zu niedriger Bremsflüssigkeitsstand wird
durch die Kontrollleuchten im Kombiinstrument angezeigt ⇒Seite 72.
ACHTUNG!
Bevor Sie die Motorraumklappe öffnen und Bremsflüssigkeit prüfen, lesen
und beachten Sie die Warnhinweise ⇒Seite 215.Bremsflüssigkeit wechseln
Wie oft die Bremsflüssigkeit gewechselt werden muss steht
im Serviceplan.Wir empfehlen, die Bremsflüssigkeit beim SEAT-Betrieb wechseln zu lassen.
Bevor Sie die Motorraumklappe öffnen, lesen und beachten Sie die Warnhin-
weise ⇒ in „Sicherheitshinweise zu Arbeiten im Motorraum“ auf
Seite 215 in „Sicherheitshinweise zu Arbeiten im Motorraum“.
Bremsflüssigkeit zieht Feuchtigkeit an. Sie nimmt deshalb im Lauf der Zeit
Wasser aus der umgebenden Luft auf. Ein zu hoher Wassergehalt der Flüssig-
keit kann aber auf Dauer Korrosionsschäden in der Bremsanlage verursa-
chen. Außerdem wird der Siedepunkt der Bremsflüssigkeit erheblich
gesenkt, so dass es bei starker Beanspruchung der Bremse zu Blasenbildung
in der Bremsanlage kommen kann, was die Bremswirkung beeinträchtigt. Es darf nur Bremsflüssigkeit mit der
Spezifikation nach der US-Norm FMVSS
116 DOT 4 verwendet werden. Wir empfehlen die Verwendung von Bremsflüs-
sigkeit "Original SEAT".
ACHTUNG!
Bremsflüssigkeit ist giftig. Alte Bremsflüssigkeit beeinträchtigt die Brems-
leistung.•
Bevor Sie die Motorraumklappe öffnen und Bremsflüssigkeit prüfen,
lesen und beachten Sie die Warnhinweise ⇒Seite 215.
•
Bewahren Sie die Bremsflüssigkeit nur im verschlossenen Original-
Behälter und sicher vor Kindern auf. Vergiftungsgefahr!
•
Wechseln Sie die Bremsflüssigkeit entsprechend der Angaben im Servi-
ceplan. Bei zu alter Bremsflüssigkeit kann es bei starker Beanspruchung
der Bremse zu Blasenbildung in der Bremsanlage kommen. Dadurch wird
die Bremswirkung und somit die Fahrsicherheit beeinträchtigt. Es besteht
Unfallgefahr.Vorsicht!
Bremsflüssigkeit greift den Fahrzeuglack an. Wischen Sie Bremsflüssigkeit
auf dem Fahrzeuglack sofort ab.
Umwelthinweis
Die Bremsflüssigkeit muss aufgef angen und ordnungsgemäß entsorgt
werden.
alhambra aleman.book Seite 229 Donnerstag, 19. April 2007 4:32 16

Prüfen und Nachfüllen
230FahrzeugbatterieWarnhinweise zum Umgang mit der Fahrzeugbatterie
ACHTUNG!
Bei Arbeiten an der Fahrzeugbatterie und an der elektrischen Anlage
können Verletzungen, Verätzungen, Unfall- und Brandgefahren entstehen:•
Tragen Sie einen Augenschutz. Lassen Sie keine säure- oder bleihal-
tigen Partikel in die Augen, auf die Haut oder an die Kleidung kommen.
•
Batteriesäure ist stark ätzend. Schutzhandschuhe und Augenschutz
tragen. Batterien nicht kippen, aus den Entgasungsöffnungen kann Säure
austreten. Säurespritzer im Auge sofort einige Minuten lang mit klarem
Wasser spülen. Danach unverzüglich einen Arzt aufsuchen. Säurespritzer
auf der Haut oder auf der Kleidung sofort mit Seifenlauge neutralisieren
und mit viel Wasser nachspülen. Bei getrunkener Säure sofort Arzt aufsu-
chen.
•
Feuer, Funken, offenes Licht und Rauchen verboten. Funkenbildung
beim Umgang mit Kabeln und elektris chen Geräten und durch elektrostati- sche Entladung vermeiden. Batteriepole niemals kurzschließen. Verlet-
zungsgefahr durch energiereiche Funken.
•
Bei der Ladung von Batterien entsteht ein hochexplosives Knallgasge-
misch. Laden Sie Batterien nur in gut belüfteten Räumen auf.
•
Kinder von Säure und Batterien fernhalten.
•
Vor allen Arbeiten an der elektrischen Anlage schalten Sie den Motor,
die Zündung sowie alle elektrischen Verbraucher aus. Das Minuskabel an
der Batterie muss abgeklemmt werden. Beim Glühlampenwechsel genügt
das Ausschalten der Lampe.
•
Bevor Sie die Batterie abklemmen, deaktivieren Sie durch Entriegeln
des Fahrzeugs die Diebstahl-Warnanlage! Andernfalls wird Alarm ausge-
löst.
•
Beim Trennen der Batterie vom Bordnetz zuerst die Minuskabel und
dann die Pluskabel abklemmen.
•
Vor dem Wiederanklemmen der Batterie alle elektrischen Verbraucher
ausschalten. Zuerst das Pluskabel, dann das Minuskabel anklemmen. Die
Anschlusskabel dürfen auf keinen Fall vertauscht werden – Kabelbrandge-
fahr!
•
Laden Sie niemals eine gefrorene oder aufgetaute Batterie auf – Explo-
sions- und Verätzungsgefahr! Ersetzen Sie eine Batterie, wenn sie einmal
gefroren war. Eine entladene Batterie kann bereits bei Temperaturen um
0°C gefrieren.
•
Achten Sie darauf, dass die Entgasungsschläuche immer an den Batte-
rien befestigt sind.
•
Verwenden Sie keine bekanntermaßen defekte Batterie. Explosionsge-
fahr! Erneuern Sie beschädigte Batterien umgehend.

Tragen Sie einen Augenschutz

Batteriesäure ist stark ätzend. Schutzhandschuhe und
Augenschutz tragen!

Feuer, Funken, offenes Licht und Rauchen verboten!

Bei der Ladung von Batterien entsteht ein hochexplosi-
ves Knallgasgemisch!

Kinder von Säure und Batterien fernhalten!
ACHTUNG! Fortsetzung
alhambra aleman.book Seite 230 Donnerstag, 19. April 2007 4:32 16
