2007 Hyundai Sonata Betriebsanleitung (in German)

3

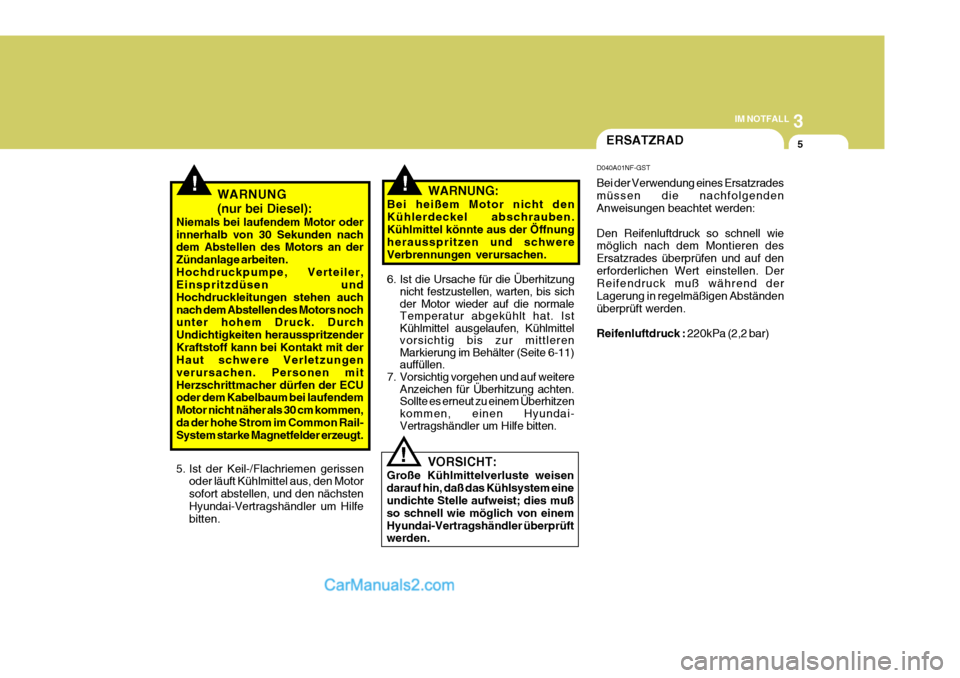

IM NOTFALL
5
!
ERSATZRAD
D040A01NF-GST Bei der Verwendung eines Ersatzrades müssen die nachfolgenden Anweisungen beachtet werden: Den Reifenluftdruck so schnell wie möglich nach dem Montieren des Ersatzrades überprüfen und auf denerforderlichen Wert einstellen. Der Reifendruck muß während der Lagerung in regelmäßigen Abständenüberprüft werden. Reifenluftdruck : 220kPa (2,2 bar)
WARNUNG:
Bei heißem Motor nicht den Kühlerdeckel abschrauben. Kühlmittel könnte aus der Öffnung herausspritzen und schwereVerbrennungen verursachen.
6. Ist die Ursache für die Überhitzung nicht festzustellen, warten, bis sich der Motor wieder auf die normale Temperatur abgekühlt hat. IstKühlmittel ausgelaufen, Kühlmittelvorsichtig bis zur mittlerenMarkierung im Behälter (Seite 6-11)auffüllen.
7. Vorsichtig vorgehen und auf weitere Anzeichen für Überhitzung achten.Sollte es erneut zu einem Überhitzenkommen, einen Hyundai- Vertragshändler um Hilfe bitten.
VORSICHT:
Große Kühlmittelverluste weisen darauf hin, daß das Kühlsystem eine undichte Stelle aufweist; dies muß so schnell wie möglich von einemHyundai-Vertragshändler überprüft werden.
!
5. Ist der Keil-/Flachriemen gerissen
oder läuft Kühlmittel aus, den Motor sofort abstellen, und den nächstenHyundai-Vertragshändler um Hilfe bitten.
!WARNUNG (nur bei Diesel):
Niemals bei laufendem Motor oder innerhalb von 30 Sekunden nach dem Abstellen des Motors an der Zündanlage arbeiten.Hochdruckpumpe, Verteiler, Einspritzdüsen und Hochdruckleitungen stehen auchnach dem Abstellen des Motors noch unter hohem Druck. Durch Undichtigkeiten herausspritzenderKraftstoff kann bei Kontakt mit der Haut schwere Verletzungen verursachen. Personen mitHerzschrittmacher dürfen der ECU
oder dem Kabelbaum bei laufendem Motor nicht näher als 30 cm kommen,da der hohe Strom im Common Rail- System starke Magnetfelder erzeugt.

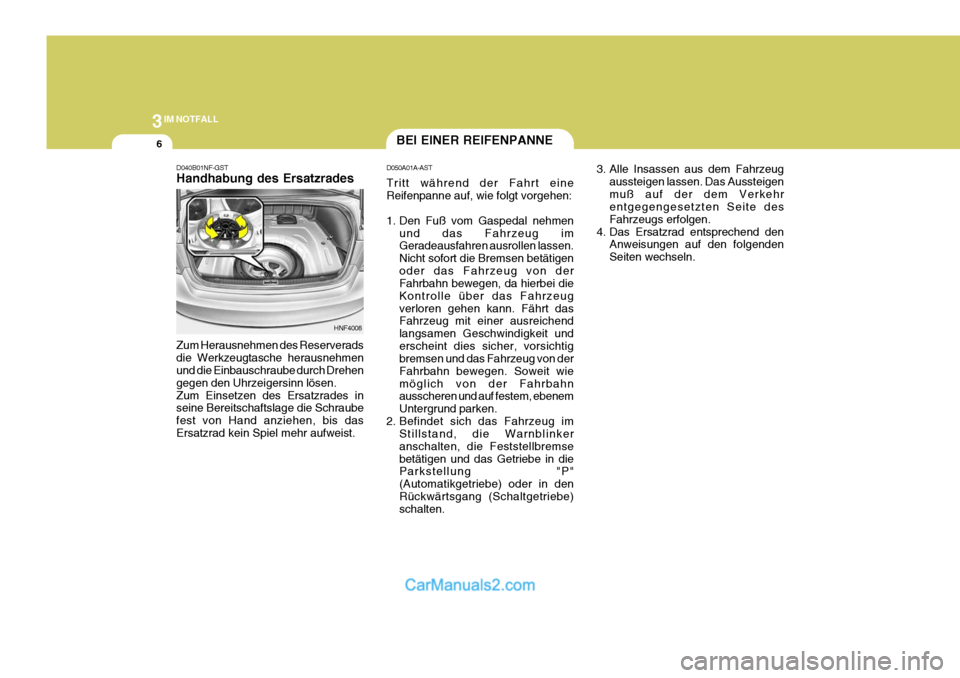

3IM NOTFALL
6
D050A01A-AST Tritt während der Fahrt eine Reifenpanne auf, wie folgt vorgehen:
1. Den Fuß vom Gaspedal nehmen
und das Fahrzeug im Geradeausfahren ausrollen lassen. Nicht sofort die Bremsen betätigenoder das Fahrzeug von der Fahrbahn bewegen, da hierbei die Kontrolle über das Fahrzeugverloren gehen kann. Fährt das Fahrzeug mit einer ausreichend langsamen Geschwindigkeit underscheint dies sicher, vorsichtig bremsen und das Fahrzeug von der Fahrbahn bewegen. Soweit wiemöglich von der Fahrbahn ausscheren und auf festem, ebenem Untergrund parken.
2. Befindet sich das Fahrzeug im Stillstand, die Warnblinkeranschalten, die Feststellbremsebetätigen und das Getriebe in die Parkstellung "P" (Automatikgetriebe) oder in denRückwärtsgang (Schaltgetriebe) schalten.
BEI EINER REIFENPANNED040B01NF-GST Handhabung des Ersatzrades Zum Herausnehmen des Reserverads die Werkzeugtasche herausnehmen und die Einbauschraube durch Drehen gegen den Uhrzeigersinn lösen.Zum Einsetzen des Ersatzrades in seine Bereitschaftslage die Schraube fest von Hand anziehen, bis dasErsatzrad kein Spiel mehr aufweist.
HNF4008 3. Alle Insassen aus dem Fahrzeug
aussteigen lassen. Das Aussteigenmuß auf der dem Verkehr entgegengesetzten Seite des Fahrzeugs erfolgen.
4. Das Ersatzrad entsprechend den Anweisungen auf den folgendenSeiten wechseln.

3

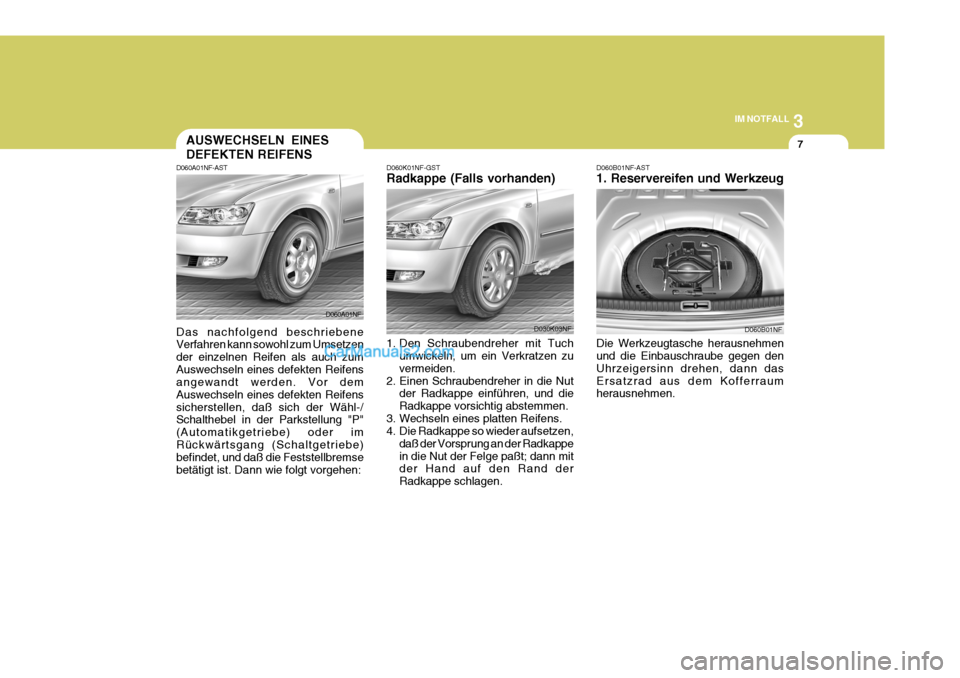

IM NOTFALL
7AUSWECHSELN EINES DEFEKTEN REIFENS
D060A01NF-AST Das nachfolgend beschriebene Verfahren kann sowohl zum Umsetzen der einzelnen Reifen als auch zumAuswechseln eines defekten Reifens angewandt werden. Vor dem Auswechseln eines defekten Reifenssicherstellen, daß sich der Wähl-/ Schalthebel in der Parkstellung "P" (Automatikgetriebe) oder imRückwärtsgang (Schaltgetriebe) befindet, und daß die Feststellbremse betätigt ist. Dann wie folgt vorgehen: D060A01NF
D060K01NF-GST Radkappe (Falls vorhanden)
D030K03NF
1. Den Schraubendreher mit Tuch umwickeln, um ein Verkratzen zu vermeiden.
2. Einen Schraubendreher in die Nut der Radkappe einführen, und dieRadkappe vorsichtig abstemmen.
3. Wechseln eines platten Reifens.
4. Die Radkappe so wieder aufsetzen, daß der Vorsprung an der Radkappe in die Nut der Felge paßt; dann mit der Hand auf den Rand der Radkappe schlagen. D060B01NF
D060B01NF-AST 1. Reservereifen und Werkzeug Die Werkzeugtasche herausnehmen und die Einbauschraube gegen den Uhrzeigersinn drehen, dann dasErsatzrad aus dem Kofferraum herausnehmen.

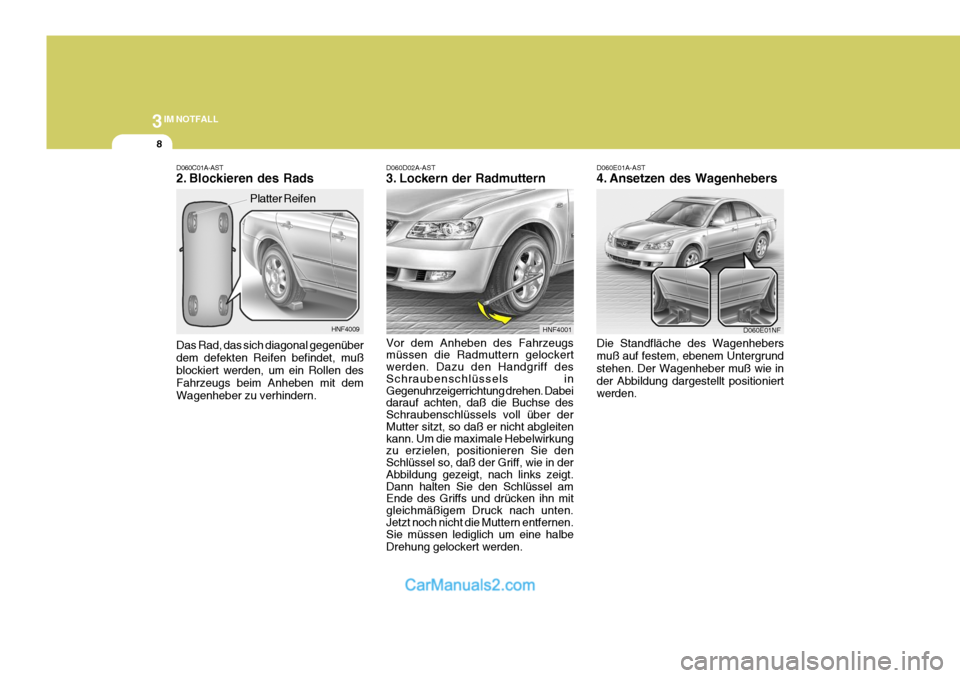

3IM NOTFALL
8
D060D02A-AST
3. Lockern der Radmuttern Vor dem Anheben des Fahrzeugs müssen die Radmuttern gelockert werden. Dazu den Handgriff des Schraubenschlüssels in Gegenuhrzeigerrichtung drehen. Dabei darauf achten, daß die Buchse des Schraubenschlüssels voll über der Mutter sitzt, so daß er nicht abgleiten kann. Um die maximale Hebelwirkung zu erzielen, positionieren Sie den Schlüssel so, daß der Griff, wie in der Abbildung gezeigt, nach links zeigt. Dann halten Sie den Schlüssel am Ende des Griffs und drücken ihn mit gleichmäßigem Druck nach unten. Jetzt noch nicht die Muttern entfernen. Sie müssen lediglich um eine halbe Drehung gelockert werden. HNF4001
D060E01A-AST
4. Ansetzen des Wagenhebers Die Standfläche des Wagenhebers muß auf festem, ebenem Untergrund stehen. Der Wagenheber muß wie inder Abbildung dargestellt positioniert werden.
D060E01NF
D060C01A-AST
2. Blockieren des Rads Das Rad, das sich diagonal gegenüber dem defekten Reifen befindet, muß blockiert werden, um ein Rollen des Fahrzeugs beim Anheben mit demWagenheber zu verhindern.
HNF4009
Platter Reifen

3

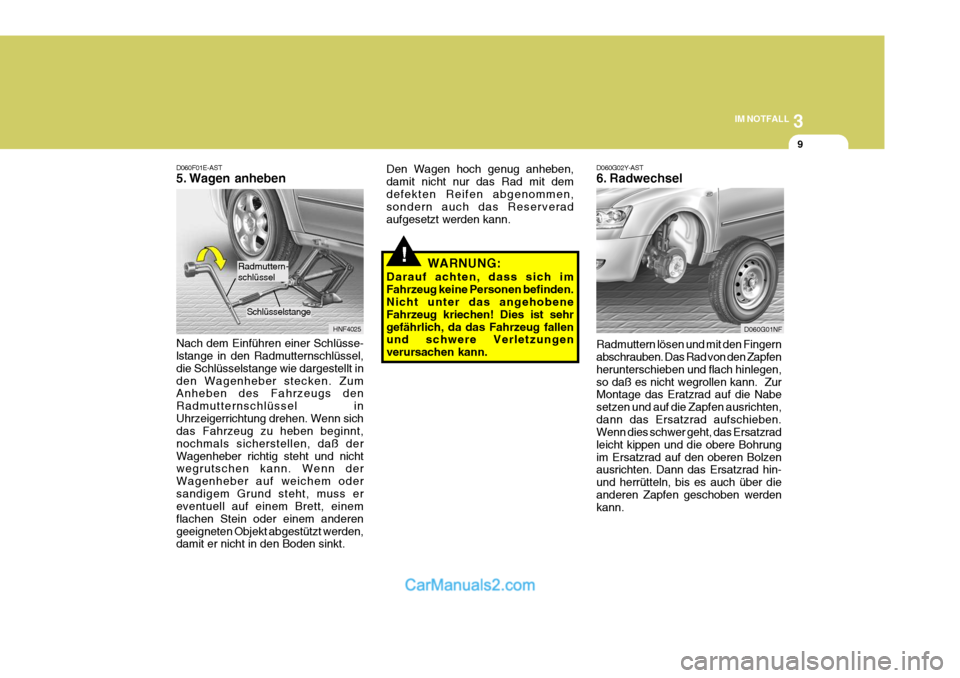

IM NOTFALL
9
!
D060G02Y-AST
6. Radwechsel Radmuttern lösen und mit den Fingern abschrauben. Das Rad von den Zapfen herunterschieben und flach hinlegen,so daß es nicht wegrollen kann. Zur Montage das Eratzrad auf die Nabe setzen und auf die Zapfen ausrichten,dann das Ersatzrad aufschieben. Wenn dies schwer geht, das Ersatzrad leicht kippen und die obere Bohrungim Ersatzrad auf den oberen Bolzen ausrichten. Dann das Ersatzrad hin- und herrütteln, bis es auch über dieanderen Zapfen geschoben werden kann.
Den Wagen hoch genug anheben, damit nicht nur das Rad mit demdefekten Reifen abgenommen, sondern auch das Reserverad aufgesetzt werden kann.
WARNUNG:
Darauf achten, dass sich imFahrzeug keine Personen befinden. Nicht unter das angehobene Fahrzeug kriechen! Dies ist sehrgefährlich, da das Fahrzeug fallen und schwere Verletzungen verursachen kann.
D060F01E-AST
5. Wagen anheben Nach dem Einführen einer Schlüsse- lstange in den Radmutternschlüssel, die Schlüsselstange wie dargestellt inden Wagenheber stecken. Zum Anheben des Fahrzeugs den Radmutternschlüssel inUhrzeigerrichtung drehen. Wenn sich das Fahrzeug zu heben beginnt, nochmals sicherstellen, daß derWagenheber richtig steht und nicht wegrutschen kann. Wenn der Wagenheber auf weichem odersandigem Grund steht, muss er eventuell auf einem Brett, einem flachen Stein oder einem anderengeeigneten Objekt abgestützt werden, damit er nicht in den Boden sinkt.
HNF4025
Schlüsselstange
Radmuttern- schlüsselD060G01NF

3IM NOTFALL
10
D060H02O-AST
7. Montage von Radkappe undRadmuttern
Um die Rad wieder zu montieren, drücken Sie sie gegen das Ersatzrad, setzen die Radmuttern auf die Bolzen und ziehen sie handfest an. Die Mutternmüssen mit den dünnen Enden nach innen montiert werden. Bewegen Sie das Ersatzrad hin und her, umfestzustellen, ob es richtig sitzt, dann ziehen Sie die Muttern nochmals mit dem Radmutternschlüssel von Handfest. D060I01Y-GST
8. Fahrzeug absenken und
Radmuttern anziehen
Wagenheberkurbel gegen den Uhrzeigersinn drehen, um den Wagen abzusenken. Den Radmutternschlüssel wie in derIllustration gezeigt ansetzen und die Radmuttern festziehen. Darauf achten, daß die Steck-hülse vollständig überdie Mutter gesteckt ist. Nicht auf den Radmutternschlüssel stellen und ihn auch nicht mit einem Rohr verlängern.
D060H01NFHNF4013!WARNUNG:
Radkappen können scharfe Kanten haben. Gehen Sie vorsichtig damit um, um mögliche Verletzungen zuvermeiden. Vor dem Aufsetzen des Ersatzrades sicherstellen, daß sich nichts aufder Nabe oder auf dem Ersatzrad (z.B. Schlamm, Teer, Schotter usw.) befindet, das eine feste Verbindungzwischen Ersatzrad und Nabe verhindert. Verunreinigungen müssen entfernt werden. Ist keineinwandfreier Kontakt zwischen Ersatzrad und Nabe gewährleistet, können sich die Radmuttern lockern,und das Ersatzrad kann abfallen.
D060G02NF

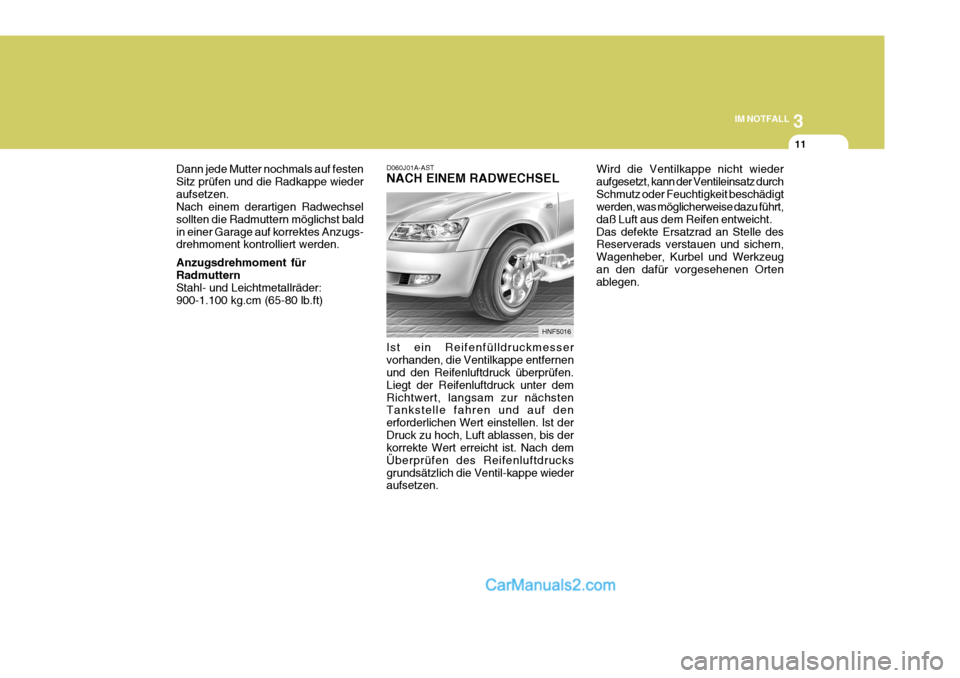

3
IM NOTFALL
11
HNF5016
Ist ein Reifenfülldruckmesser vorhanden, die Ventilkappe entfernen und den Reifenluftdruck überprüfen. Liegt der Reifenluftdruck unter demRichtwert, langsam zur nächsten Tankstelle fahren und auf den erforderlichen Wert einstellen. Ist derDruck zu hoch, Luft ablassen, bis der korrekte Wert erreicht ist. Nach dem Überprüfen des Reifenluftdrucksgrundsätzlich die Ventil-kappe wieder aufsetzen.
D060J01A-AST NACH EINEM RADWECHSEL
Dann jede Mutter nochmals auf festen Sitz prüfen und die Radkappe wiederaufsetzen. Nach einem derartigen Radwechsel sollten die Radmuttern möglichst baldin einer Garage auf korrektes Anzugs- drehmoment kontrolliert werden. Anzugsdrehmoment für Radmuttern Stahl- und Leichtmetallräder:900-1.100 kg.cm (65-80 lb.ft) Wird die Ventilkappe nicht wiederaufgesetzt, kann der Ventileinsatz durchSchmutz oder Feuchtigkeit beschädigt werden, was möglicherweise dazu führt, daß Luft aus dem Reifen entweicht.Das defekte Ersatzrad an Stelle des Reserverads verstauen und sichern, Wagenheber, Kurbel und Werkzeugan den dafür vorgesehenen Orten ablegen.

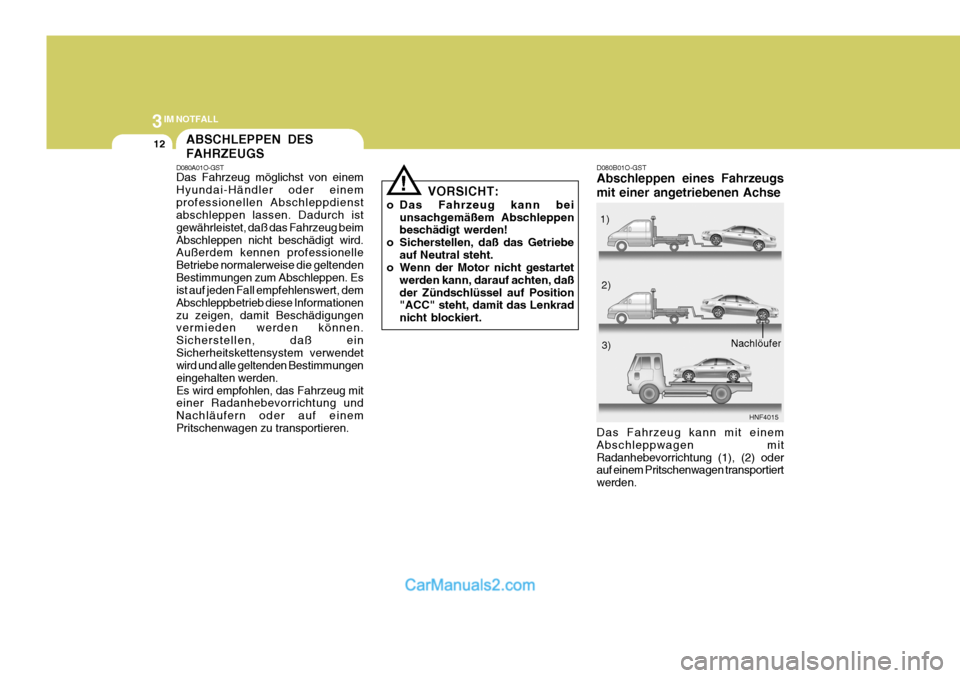

3IM NOTFALL
12
D080B01O-GST Abschleppen eines Fahrzeugs mit einer angetriebenen Achse Das Fahrzeug kann mit einem Abschleppwagen mitRadanhebevorrichtung (1), (2) oder auf einem Pritschenwagen transportiert werden.
HNF4015
1)
2)3)
Nachlöufer
! VORSICHT:
o Das Fahrzeug kann bei unsachgemäßem Abschleppen beschädigt werden!
o Sicherstellen, daß das Getriebe
auf Neutral steht.
o Wenn der Motor nicht gestartet
werden kann, darauf achten, daß der Zündschlüssel auf Position "ACC" steht, damit das Lenkrad nicht blockiert.
ABSCHLEPPEN DES FAHRZEUGS
D080A01O-GST Das Fahrzeug möglichst von einem Hyundai-Händler oder einemprofessionellen Abschleppdienst abschleppen lassen. Dadurch ist gewährleistet, daß das Fahrzeug beimAbschleppen nicht beschädigt wird. Außerdem kennen professionelle Betriebe normalerweise die geltendenBestimmungen zum Abschleppen. Es ist auf jeden Fall empfehlenswert, dem Abschleppbetrieb diese Informationenzu zeigen, damit Beschädigungen vermieden werden können. Sicherstellen, daß einSicherheitskettensystem verwendet wird und alle geltenden Bestimmungen eingehalten werden.Es wird empfohlen, das Fahrzeug mit einer Radanhebevorrichtung und Nachläufern oder auf einemPritschenwagen zu transportieren.
