2007 Hyundai Sonata Betriebsanleitung (in German)

F9

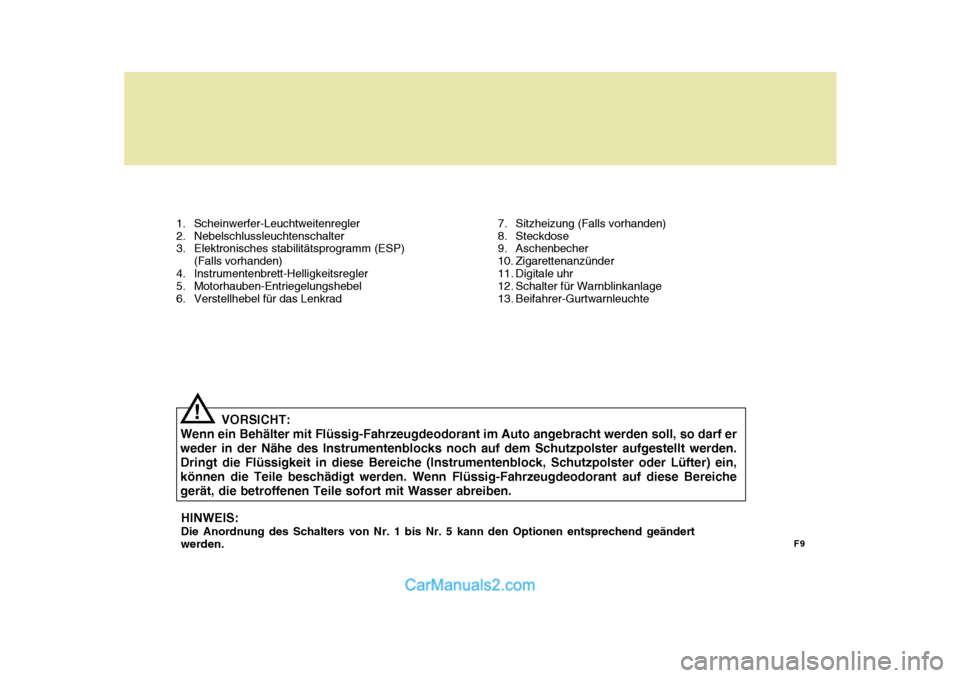

1. Scheinwerfer-Leuchtweitenregler
2. Nebelschlussleuchtenschalter
3. Elektronisches stabilitätsprogramm (ESP)
(Falls vorhanden)
4. Instrumentenbrett-Helligkeitsregler
5. Motorhauben-Entriegelungshebel
6. Verstellhebel für das Lenkrad
VORSICHT:
Wenn ein Behälter mit Flüssig-Fahrzeugdeodorant im Auto angebracht werden soll, so darf er weder in der Nähe des Instrumentenblocks noch auf dem Schutzpolster aufgestellt werden.Dringt die Flüssigkeit in diese Bereiche (Instrumentenblock, Schutzpolster oder Lüfter) ein,können die Teile beschädigt werden. Wenn Flüssig-Fahrzeugdeodorant auf diese Bereichegerät, die betroffenen Teile sofort mit Wasser abreiben.
!
HINWEIS: Die Anordnung des Schalters von Nr. 1 bis Nr. 5 kann den Optionen entsprechend geändert werden. 7. Sitzheizung (Falls vorhanden)
8. Steckdose
9. Aschenbecher
10. Zigarettenanzünder
11. Digitale uhr
12. Schalter für Warnblinkanlage
13. Beifahrer-Gurtwarnleuchte

F10
INSTRUMENTE UND REGLER (II)
B250B01NF-GST
B250A02NF-1

F11

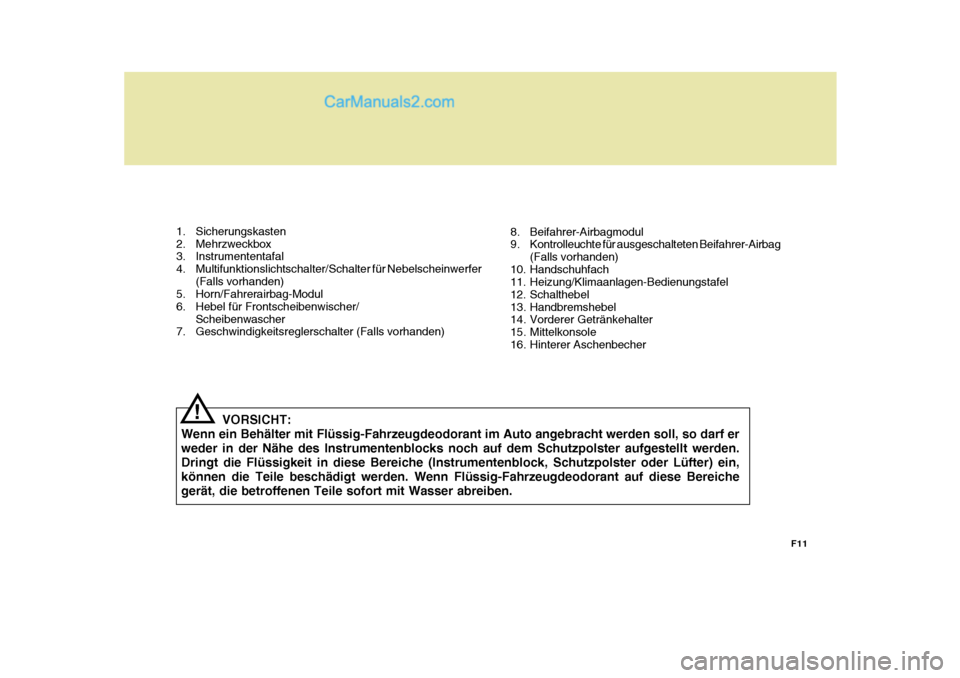

1. Sicherungskasten
2. Mehrzweckbox
3. Instrumententafal
4. Multifunktionslichtschalter/Schalter für Nebelscheinwerfer
(Falls vorhanden)
5. Horn/Fahrerairbag-Modul
6. Hebel für Frontscheibenwischer/
Scheibenwascher
7. Geschwindigkeitsreglerschalter (Falls vorhanden)
VORSICHT:
Wenn ein Behälter mit Flüssig-Fahrzeugdeodorant im Auto angebracht werden soll, so darf er weder in der Nähe des Instrumentenblocks noch auf dem Schutzpolster aufgestellt werden.Dringt die Flüssigkeit in diese Bereiche (Instrumentenblock, Schutzpolster oder Lüfter) ein,können die Teile beschädigt werden. Wenn Flüssig-Fahrzeugdeodorant auf diese Bereichegerät, die betroffenen Teile sofort mit Wasser abreiben.
! 8. Beifahrer-Airbagmodul
9. Kontrolleuchte für ausgeschalteten Beifahrer-Airbag
(Falls vorhanden)
10. Handschuhfach
11. Heizung/Klimaanlagen-Bedienungstafel
12. Schalthebel
13. Handbremshebel
14. Vorderer Getränkehalter
15. Mittelkonsole
16. Hinterer Aschenbecher

IHR FAHRZEUG AUF EINEN BLICK
F12
Fernlichtkontrolleuchte
Warnanzeige bei offener Tür
Gurtwarnleuchte (Fahrer- und Beifahrersitz)
Blinker-Kontrolleuchten
Kontrolleuchte für ausgeschalteten Beifahrer-Airbag (Falls vorhanden)
ABS-Warnleuchte Öldruck-Warnleuchte
Handbrems-, Bremsflüssigkeits-stand- Warnleuchte Batterielade-kontrolleuchte
Servicewarnanzeige (SRI) für das zusätzliche Rückhalte-system (SRS)
Motorwarnleuchte
Anzeigen für das elektronischeStabilitätsprogramm (Falls vorhanden)
Warnleuchte bei zu niedrigem Flüssigkeitsstand in der Waschanlage
Kontrolleuchte für Nebelscheinwerfer

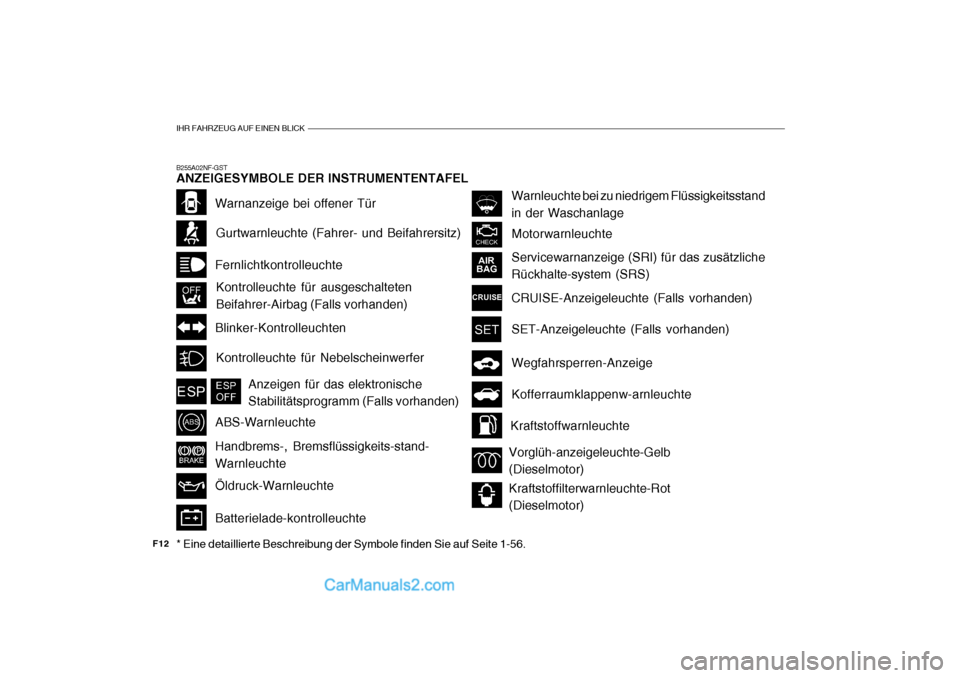

B255A02NF-GST ANZEIGESYMBOLE DER INSTRUMENTENTAFEL * Eine detaillierte Beschreibung der Symbole finden Sie auf Seite 1-56.
CRUISE-Anzeigeleuchte (Falls vorhanden)
SET-Anzeigeleuchte (Falls vorhanden)
Kraftstoffwarnleuchte
Kofferraumklappenw-arnleuchte
Wegfahrsperren-Anzeige
Kraftstoffilterwarnleuchte-Rot (Dieselmotor)
Vorglüh-anzeigeleuchte-Gelb(Dieselmotor)

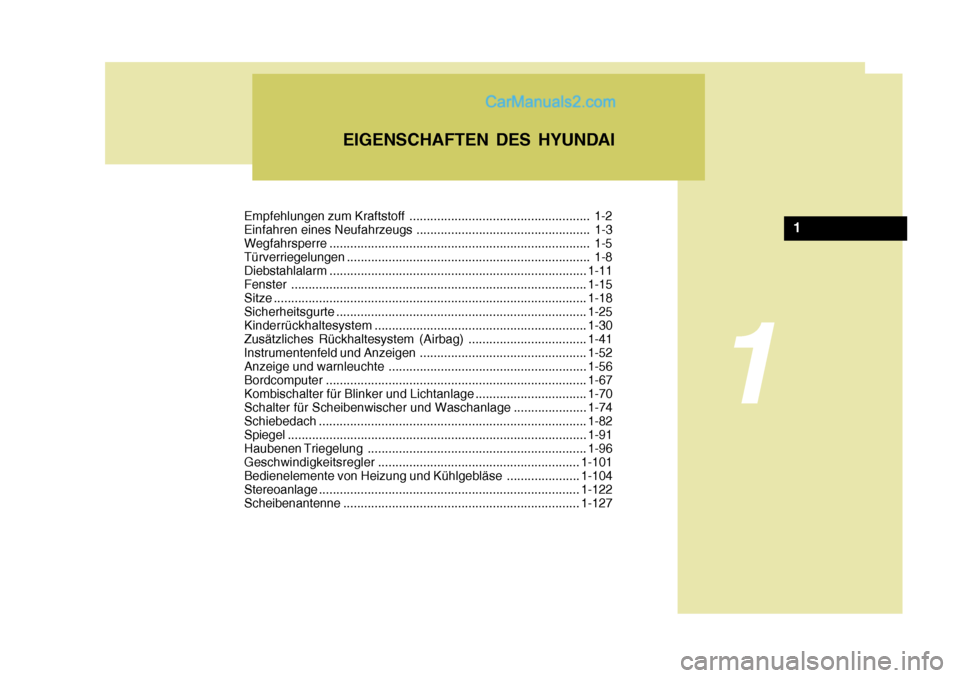

Empfehlungen zum Kraftstoff .................................................... 1-2
Einfahren eines Neufahrzeugs .................................................. 1-3
Wegfahrsperre ........................................................................... 1-5Türverriegelungen...................................................................... 1-8
Diebstahlalarm .......................................................................... 1-11
Fenster ..................................................................................... 1-15
Sitze .......................................................................................... 1-18
Sicherheitsgurte ........................................................................ 1-25
Kinderrückhaltesystem ............................................................. 1-30
Zusätzliches Rückhaltesystem (Airbag) ..................................1-41
Instrumentenfeld und Anzeigen ................................................1-52
Anzeige und warnl euchte......................................................... 1-56
Bordcomputer ........................................................................... 1-67
Kombischalter für Blinker und Lichtanlage ................................ 1-70
Schalter für Scheibenwischer und Waschanlage .....................1-74
Schiebedach .......................... ................................................... 1-82
Spiegel ...................................................................................... 1-91
Haubenen Triegelung ............................................................... 1-96
Geschwindigkeitsregler .......................................................... 1-101
Bedienelemente von Heizung und Kühlgebläse .....................1-104
Stereoanlage ........................................................................... 1-122
Scheibenantenne .................................................................... 1-127
EIGENSCHAFTEN DES HYUNDAI
1
1

1EIGENSCHAFTEN DES HYUNDAI
2

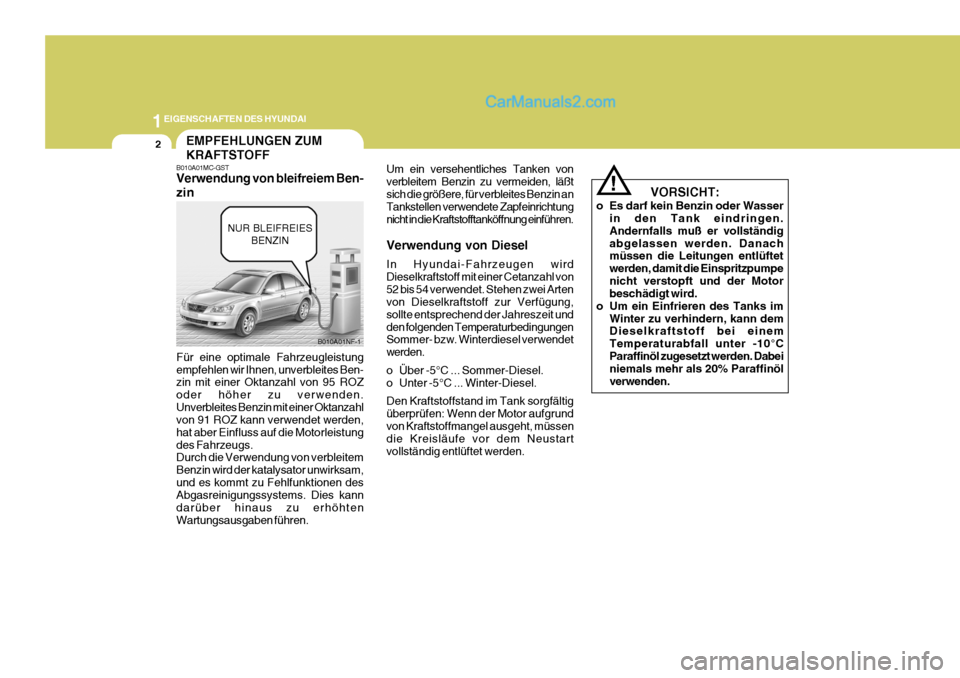

B010A01MC-GST Verwendung von bleifreiem Ben- zin Für eine optimale Fahrzeugleistung empfehlen wir Ihnen, unverbleites Ben- zin mit einer Oktanzahl von 95 ROZ oder höher zu verwenden.Unverbleites Benzin mit einer Oktanzahl von 91 ROZ kann verwendet werden, hat aber Einfluss auf die Motorleistungdes Fahrzeugs. Durch die Verwendung von verbleitem Benzin wird der katalysator unwirksam,und es kommt zu Fehlfunktionen des Abgasreinigungssystems. Dies kann darüber hinaus zu erhöhtenWartungsausgaben führen.EMPFEHLUNGEN ZUM KRAFTSTOFF
B010A01NF-1
NUR BLEIFREIES
BENZIN VORSICHT:
o Es darf kein Benzin oder Wasser in den Tank eindringen. Andernfalls muß er vollständigabgelassen werden. Danach müssen die Leitungen entlüftet werden, damit die Einspritzpumpenicht verstopft und der Motor beschädigt wird.
o Um ein Einfrieren des Tanks im
Winter zu verhindern, kann demDieselkraftstoff bei einem Temperaturabfall unter -10°C Paraffinöl zugesetzt werden. Dabei niemals mehr als 20% Paraffinölverwenden.
!
Um ein versehentliches Tanken von verbleitem Benzin zu vermeiden, läßtsich die größere, für verbleites Benzin an Tankstellen verwendete Zapfeinrichtung nicht in die Kraftstofftanköffnung einführen. Verwendung von Diesel In Hyundai-Fahrzeugen wird Dieselkraftstoff mit einer Cetanzahl von52 bis 54 verwendet. Stehen zwei Arten von Dieselkraftstoff zur Verfügung, sollte entsprechend der Jahreszeit undden folgenden Temperaturbedingungen Sommer- bzw. Winterdiesel verwendet werden.
o Über -5°C ... Sommer-Diesel.
o Unter -5°C ... Winter-Diesel. Den Kraftstoffstand im Tank sorgfältig überprüfen: Wenn der Motor aufgrundvon Kraftstoffmangel ausgeht, müssen die Kreisläufe vor dem Neustart vollständig entlüftet werden.

1
EIGENSCHAFTEN DES HYUNDAI
3EINFAHREN EINES NEUFAHRZEUGS

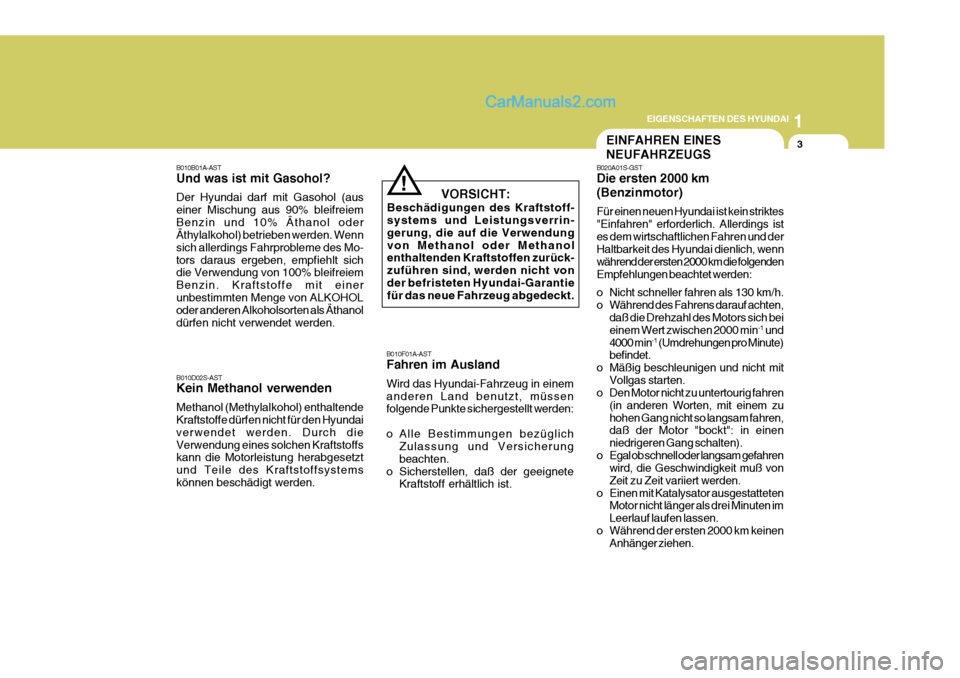

B010D02S-AST Kein Methanol verwenden Methanol (Methylalkohol) enthaltende Kraftstoffe dürfen nicht für den Hyundai verwendet werden. Durch dieVerwendung eines solchen Kraftstoffs kann die Motorleistung herabgesetzt und Teile des Kraftstoffsystemskönnen beschädigt werden.
B010B01A-AST Und was ist mit Gasohol? Der Hyundai darf mit Gasohol (aus einer Mischung aus 90% bleifreiemBenzin und 10% Äthanol oder Äthylalkohol) betrieben werden. Wenn sich allerdings Fahrprobleme des Mo-tors daraus ergeben, empfiehlt sich die Verwendung von 100% bleifreiem Benzin. Kraftstoffe mit einerunbestimmten Menge von ALKOHOL oder anderen Alkoholsorten als Äthanol dürfen nicht verwendet werden.
VORSICHT:
Beschädigungen des Kraftstoff- systems und Leistungsverrin- gerung, die auf die Verwendungvon Methanol oder Methanol enthaltenden Kraftstoffen zurück- zuführen sind, werden nicht vonder befristeten Hyundai-Garantie für das neue Fahrzeug abgedeckt.
!
B010F01A-AST Fahren im Ausland Wird das Hyundai-Fahrzeug in einem anderen Land benutzt, müssen folgende Punkte sichergestellt werden:
o Alle Bestimmungen bezüglich Zulassung und Versicherung beachten.
o Sicherstellen, daß der geeignete Kraftstoff erhältlich ist. B020A01S-GST Die ersten 2000 km (Benzinmotor) Für einen neuen Hyundai ist kein striktes "Einfahren" erforderlich. Allerdings istes dem wirtschaftlichen Fahren und der Haltbarkeit des Hyundai dienlich, wenn während der ersten 2000 km die folgendenEmpfehlungen beachtet werden:
o Nicht schneller fahren als 130 km/h.
o Während des Fahrens darauf achten,
daß die Drehzahl des Motors sich beieinem Wert zwischen 2000 min -1
und
4000 min -1
(Umdrehungen pro Minute)
befindet.
o Mäßig beschleunigen und nicht mit
Vollgas starten.
o Den Motor nicht zu untertourig fahren
(in anderen Worten, mit einem zuhohen Gang nicht so langsam fahren, daß der Motor "bockt": in einen niedrigeren Gang schalten).
o Egal ob schnell oder langsam gefahren wird, die Geschwindigkeit muß vonZeit zu Zeit variiert werden.
o Einen mit Katalysator ausgestatteten Motor nicht länger als drei Minuten imLeerlauf laufen lassen.
o Während der ersten 2000 km keinen Anhänger ziehen.

1EIGENSCHAFTEN DES HYUNDAI
4

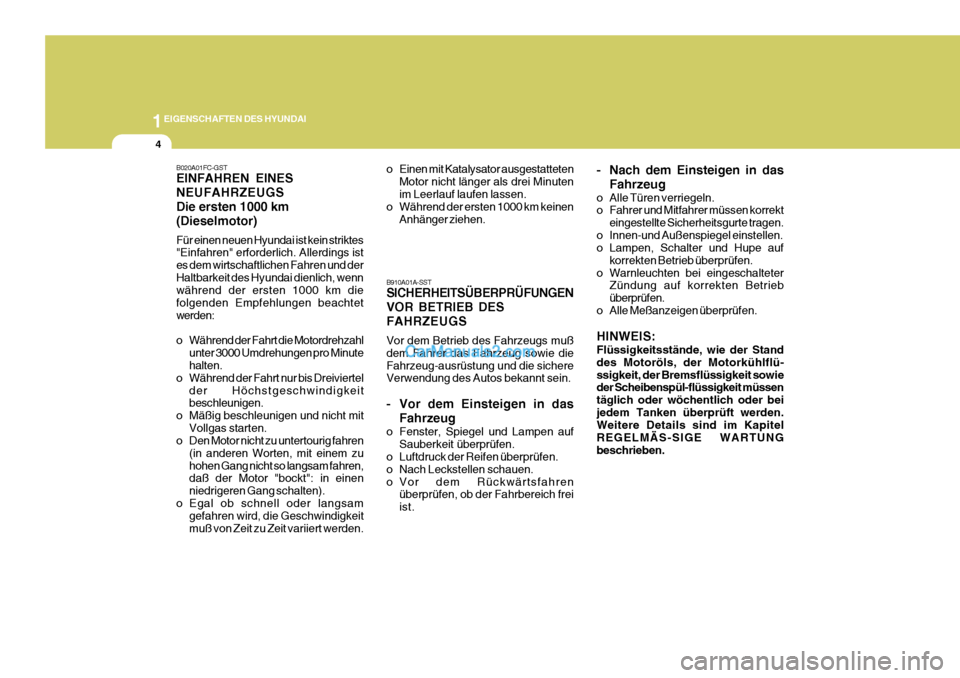

B020A01FC-GST EINFAHREN EINES NEUFAHRZEUGSDie ersten 1000 km(Dieselmotor) Für einen neuen Hyundai ist kein striktes "Einfahren" erforderlich. Allerdings ist es dem wirtschaftlichen Fahren und derHaltbarkeit des Hyundai dienlich, wenn während der ersten 1000 km die folgenden Empfehlungen beachtetwerden:
o Während der Fahrt die Motordrehzahlunter 3000 Umdrehungen pro Minute halten.
o Während der Fahrt nur bis Dreiviertel der Höchstgeschwindigkeitbeschleunigen.
o Mäßig beschleunigen und nicht mit Vollgas starten.
o Den Motor nicht zu untertourig fahren
(in anderen Worten, mit einem zu hohen Gang nicht so langsam fahren, daß der Motor "bockt": in einen niedrigeren Gang schalten).
o Egal ob schnell oder langsam gefahren wird, die Geschwindigkeitmuß von Zeit zu Zeit variiert werden. B910A01A-SST SICHERHEITSÜBERPRÜFUNGEN VOR BETRIEB DESFAHRZEUGS Vor dem Betrieb des Fahrzeugs muß dem Fahrer das Fahrzeug sowie dieFahrzeug-ausrüstung und die sichere Verwendung des Autos bekannt sein.
- Vor dem Einsteigen in das
Fahrzeug
o Fenster, Spiegel und Lampen auf Sauberkeit überprüfen.
o Luftdruck der Reifen überprüfen.
o Nach Leckstellen schauen.
o Vor dem Rückwärtsfahren überprüfen, ob der Fahrbereich freiist.
o Einen mit Katalysator ausgestatteten
Motor nicht länger als drei Minutenim Leerlauf laufen lassen.
o Während der ersten 1000 km keinen
Anhänger ziehen. - Nach dem Einsteigen in das
Fahrzeug
o Alle Türen verriegeln.
o Fahrer und Mitfahrer müssen korrekt eingestellte Sicherheitsgurte tragen.
o Innen-und Außenspiegel einstellen.
o Lampen, Schalter und Hupe auf korrekten Betrieb überprüfen.
o Warnleuchten bei eingeschalteter Zündung auf korrekten Betrieb überprüfen.
o Alle Meßanzeigen überprüfen. HINWEIS: Flüssigkeitsstände, wie der Stand des Motoröls, der Motorkühlflü-ssigkeit, der Bremsflüssigkeit sowie der Scheibenspül-flüssigkeit müssen täglich oder wöchentlich oder beijedem Tanken überprüft werden. Weitere Details sind im Kapitel REGELMÄS-SIGE WARTUNGbeschrieben.
