2007 Hyundai Sonata Betriebsanleitung (in German)

2
FAHREN MIT DEM HYUNDAI
29

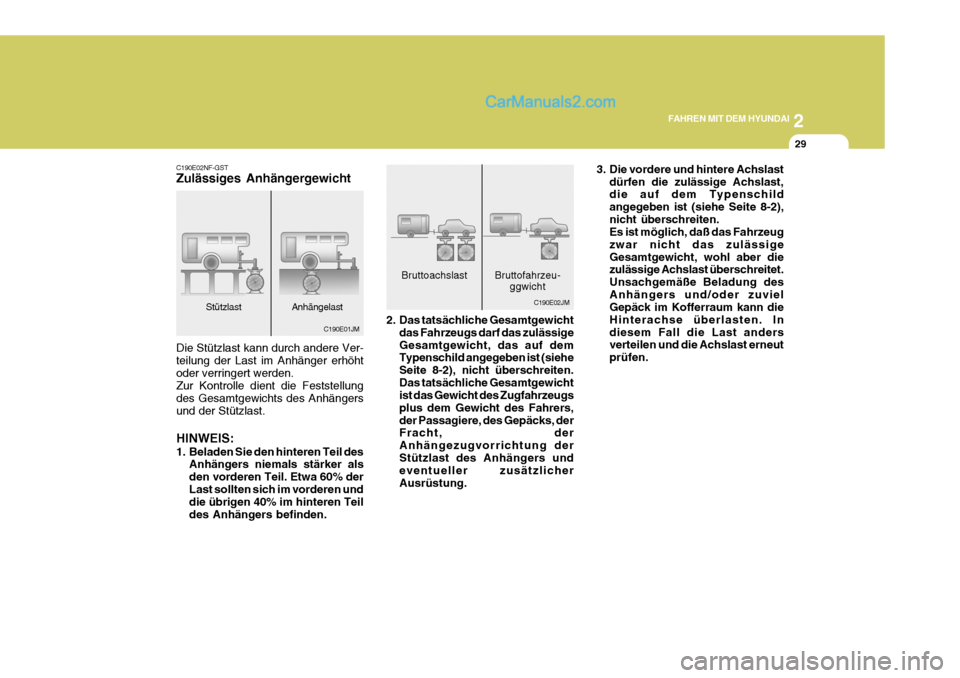

C190E02NF-GST Zulässiges Anhängergewicht Die Stützlast kann durch andere Ver- teilung der Last im Anhänger erhöhtoder verringert werden. Zur Kontrolle dient die Feststellung des Gesamtgewichts des Anhängersund der Stützlast. HINWEIS:
1. Beladen Sie den hinteren Teil des Anhängers niemals stärker als den vorderen Teil. Etwa 60% derLast sollten sich im vorderen und die übrigen 40% im hinteren Teil des Anhängers befinden.
C190E01JM
Stützlast Anhängelast 3. Die vordere und hintere Achslast
dürfen die zulässige Achslast, die auf dem Typenschild angegeben ist (siehe Seite 8-2),nicht überschreiten. Es ist möglich, daß das Fahrzeug zwar nicht das zulässigeGesamtgewicht, wohl aber die zulässige Achslast überschreitet. Unsachgemäße Beladung desAnhängers und/oder zuviel Gepäck im Kofferraum kann die Hinterachse überlasten. Indiesem Fall die Last anders verteilen und die Achslast erneut prüfen.C190E02JM
Bruttoachslast Bruttofahrzeu-
ggwicht
2. Das tatsächliche Gesamtgewicht
das Fahrzeugs darf das zulässige Gesamtgewicht, das auf dem Typenschild angegeben ist (siehe Seite 8-2), nicht überschreiten.Das tatsächliche Gesamtgewicht ist das Gewicht des Zugfahrzeugs plus dem Gewicht des Fahrers,der Passagiere, des Gepäcks, der Fracht, der Anhängezugvorrichtung derStützlast des Anhängers und eventueller zusätzlicher Ausrüstung.

2FAHREN MIT DEM HYUNDAI
30
! WARNUNG:
Falsche Beladung lhres Fahrzeugs oder des Anhängers beeinträchtigen die Lenkbarkeit undBremswirkung erheblich; ein Unfall mit schweren Verletzungen kann die Folge sein.
C190E01NF
4. Die max. zulässige statische
Senkrechtbelastung der Anhängezugvorrichtung beträgt 80 kg.
5. Max. zulässiger Überhang des Kupplungspunktes : 1210 mm. VORSICHT:
Die folgenden Werte stellenEmpfehlungen für den Gespannbetrieb dar. Wenn derbeladene Anhänger die Werte in der untenstehenden Tabelle überschreitet, ist die Sicherheitnicht mehr gewährleistet.
!
Gebremst Maximales
Anhängergesamtgewicht in kg
kg
Sitützlast 80 60
-
Anhänger 1700
110 750Motorraum 2,4 3,3
2,0 Dieselmotor Schaltgetriebes 2,0 DieselmotorAutomatikgetrie
2,43,3
2,0 Dieselmotor
Ungebremst

2
FAHREN MIT DEM HYUNDAI
31

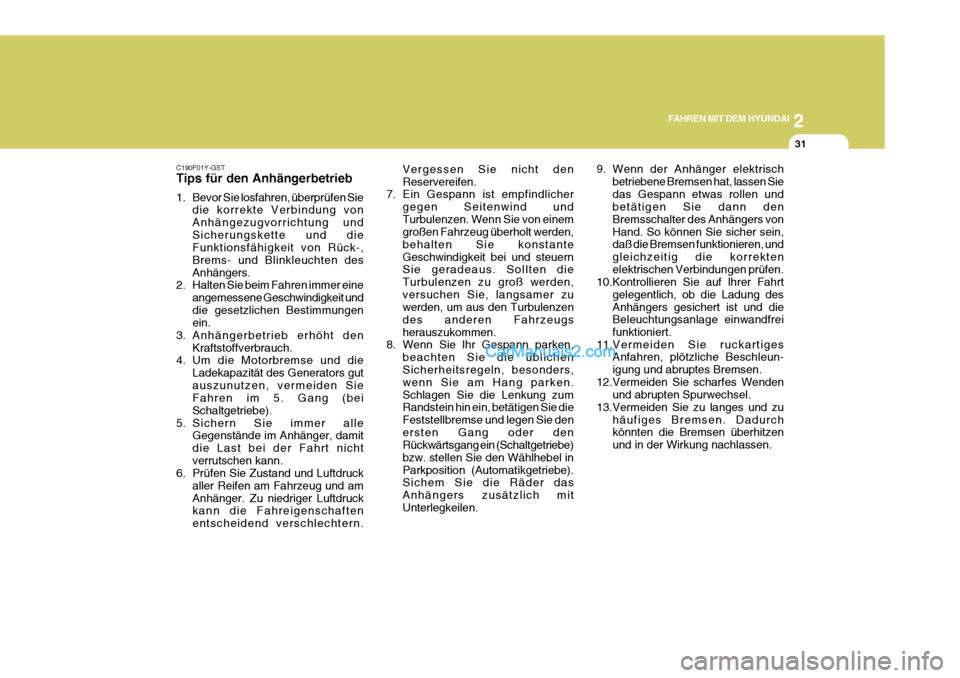

C190F01Y-GST Tips für den Anhängerbetrieb
1. Bevor Sie losfahren, überprüfen Sie die korrekte Verbindung von Anhängezugvorrichtung undSicherungskette und die Funktionsfähigkeit von Rück-, Brems- und Blinkleuchten desAnhängers.
2. Halten Sie beim Fahren immer eine
angemessene Geschwindigkeit unddie gesetzlichen Bestimmungen ein.
3. Anhängerbetrieb erhöht den
Kraftstoffverbrauch.
4. Um die Motorbremse und die
Ladekapazität des Generators gut auszunutzen, vermeiden Sie Fahren im 5. Gang (bei Schaltgetriebe).
5. Sichern Sie immer alle Gegenstände im Anhänger, damitdie Last bei der Fahrt nichtverrutschen kann.
6. Prüfen Sie Zustand und Luftdruck
aller Reifen am Fahrzeug und amAnhänger. Zu niedriger Luftdruck kann die Fahreigenschaften entscheidend verschlechtern. Vergessen Sie nicht denReservereifen.
7. Ein Gespann ist empfindlicher
gegen Seitenwind undTurbulenzen. Wenn Sie von einem großen Fahrzeug überholt werden, behalten Sie konstanteGeschwindigkeit bei und steuern Sie geradeaus. Sollten die Turbulenzen zu groß werden,versuchen Sie, langsamer zu werden, um aus den Turbulenzen des anderen Fahrzeugsherauszukommen.
8. Wenn Sie lhr Gespann parken,
beachten Sie die üblichen Sicherheitsregeln, besonders, wenn Sie am Hang parken.Schlagen Sie die Lenkung zum Randstein hin ein, betätigen Sie die Feststellbremse und legen Sie denersten Gang oder den Rückwärtsgang ein (Schaltgetriebe) bzw. stellen Sie den Wählhebel inParkposition (Automatikgetriebe). Sichem Sie die Räder das Anhängers zusätzlich mitUnterlegkeilen. 9. Wenn der Anhänger elektrisch
betriebene Bremsen hat, lassen Siedas Gespann etwas rollen und betätigen Sie dann den Bremsschalter des Anhängers vonHand. So können Sie sicher sein, daß die Bremsen funktionieren, und gleichzeitig die korrektenelektrischen Verbindungen prüfen.
10.Kontrollieren Sie auf lhrer Fahrt
gelegentlich, ob die Ladung desAnhängers gesichert ist und die Beleuchtungsanlage einwandfrei funktioniert.
11.Vermeiden Sie ruckartiges Anfahren, plötzliche Beschleun-igung und abruptes Bremsen.
12.Vermeiden Sie scharfes Wenden und abrupten Spurwechsel.
13.Vermeiden Sie zu langes und zu
häufiges Bremsen. Dadurch könnten die Bremsen überhitzen und in der Wirkung nachlassen.

2FAHREN MIT DEM HYUNDAI
32

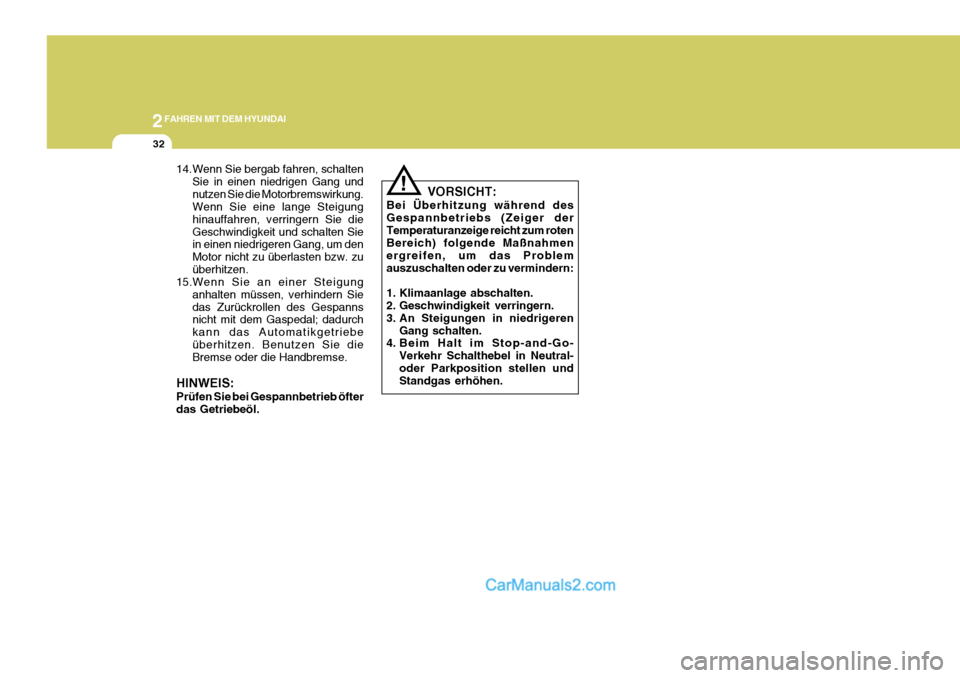

VORSICHT:
Bei Überhitzung während des Gespannbetriebs (Zeiger derTemperaturanzeige reicht zum roten Bereich) folgende Maßnahmen ergreifen, um das Problemauszuschalten oder zu vermindern:
1. Klimaanlage abschalten.
2. Geschwindigkeit verringern.
3. An Steigungen in niedrigeren Gang schalten.
4. Beim Halt im Stop-and-Go-
Verkehr Schalthebel in Neutral- oder Parkposition stellen und Standgas erhöhen.
!
14.Wenn Sie bergab fahren, schalten
Sie in einen niedrigen Gang und nutzen Sie die Motorbremswirkung. Wenn Sie eine lange Steigung hinauffahren, verringern Sie dieGeschwindigkeit und schalten Sie in einen niedrigeren Gang, um den Motor nicht zu überlasten bzw. zuüberhitzen.
15.Wenn Sie an einer Steigung
anhalten müssen, verhindern Siedas Zurückrollen des Gespanns nicht mit dem Gaspedal; dadurch kann das Automatikgetriebeüberhitzen. Benutzen Sie die Bremse oder die Handbremse.
HINWEIS: Prüfen Sie bei Gespannbetrieb öfter das Getriebeöl.

3

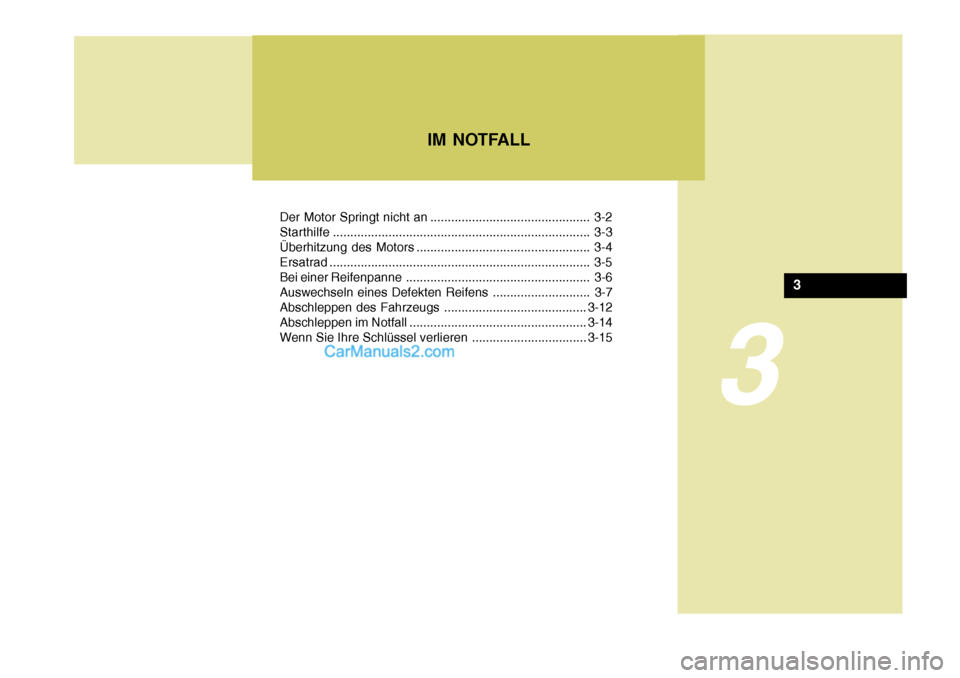

Der Motor Springt nicht an .............................................. 3-2 Starthilfe.......................................................................... 3-3
Überhitzung des Motors .................................................. 3-4Ersatrad ........................................................................... 3-5
Bei einer Reifenpanne ..................................................... 3-6
Auswechseln eines Defekten Reifens ............................ 3-7Abschleppen des F ahrzeugs ......................................... 3-12
Abschleppen im Notfall ................................................... 3-14
Wenn Sie Ihre Schlüssel verlieren ................................. 3-15
IM NOTFALL
3

3IM NOTFALL
2
!
D010B01A-AST Der Motor dreht sich nicht oder nur langsam
D010A01A-AST
1. Verfügt das Fahrzeug über ein
Automatikgetriebe, sicherstellen, daß sich der Wählhebel in der Neutralstellung "N" oder in der Parkstellung "P" befindet, und daßdie Feststellbremse betätigt ist.
2. Die Batterieanschlüsse darauf
überprüfen, ob sie sauber sind undfest sitzen.
3. Die Innenraumbeleuchtung
einschalten. Verdunkelt sich dieLeuchte beim Betätigen des Anlassers oder geht sie aus, ist die Batterie entladen.
4. Die Anlasseranschlüsse auf festen Sitz überprüfen.
5. Zum Starten das Fahrzeug nicht schieben oder ziehen. Siehe die Anweisungen zur "Starthilfe" auf den folgenden Seiten. D010C01Y-AST Der Motor dreht sich normal, springt aber nicht an
1. Den Kraftstoffstand überprüfen.
2. Alle Verbindungsklemmen der
Zündanlage und der Zündkerzen überprüfen. Unterbrochene oder lose Verbindungsklemmenaustauschen.
3. Die Kraftstoffleitung im Motorraum
überprüfen.
4. Springt der Motor immer noch nicht an, einen Hyundai-Vertragshändleraufsuchen.
D010D01A-AST Motor geht während der Fahrt aus
1. Verringern Sie die Geschwindigkeit und fahren Sie weiter geradeaus. Verlassen Sie vorsichtig dieFahrbahn und halten Sie an einem sicheren Platz.
2. Schalten Sie die Warnblinkanlage ein.
3. Versuchen Sie, den Motor wieder
zu starten. Springt der Motor nicht an, lesen Sie Abschnitt "Motor springt nicht an".
WARNUNG:
Springt der Motor nicht an, zum Starten das Fahrzeug nicht schieben oder ziehen. Dadurch könnte es zu Kollisionen oderanderen Beschädigungen kommen. Darüber hinaus kann unverbrannter Kraftstoff zu Katalysatorschädenführen.
HNF5017
DER MOTOR SPRIGT NICHT AN

3
IM NOTFALL
3
!

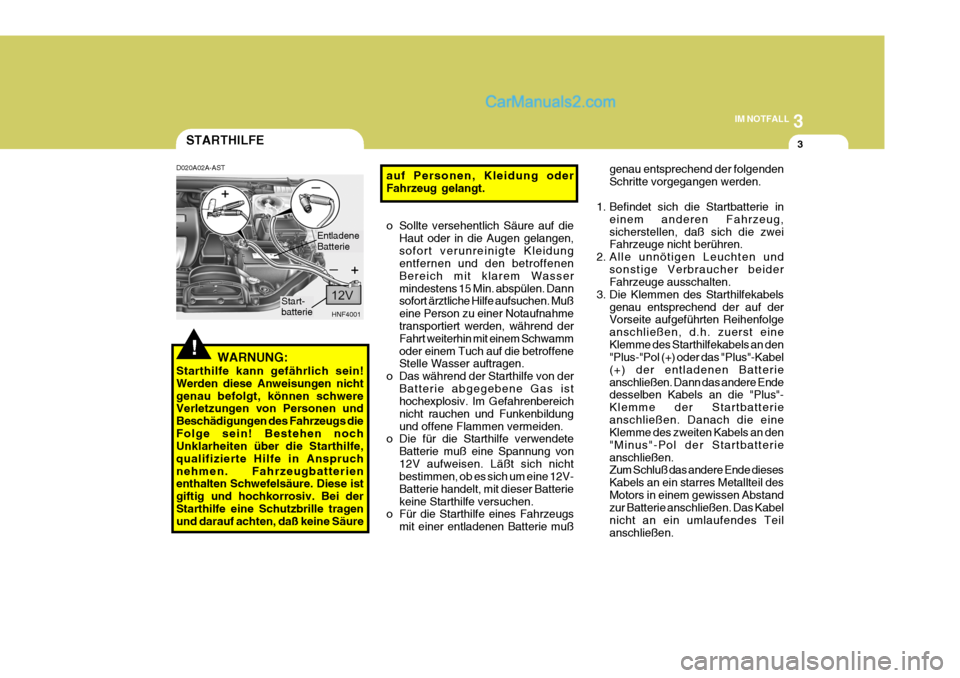

STARTHILFE
D020A02A-AST
WARNUNG:
Starthilfe kann gefährlich sein! Werden diese Anweisungen nichtgenau befolgt, können schwere Verletzungen von Personen und Beschädigungen des Fahrzeugs dieFolge sein! Bestehen noch Unklarheiten über die Starthilfe, qualifizierte Hilfe in Anspruchnehmen. Fahrzeugbatterien enthalten Schwefelsäure. Diese ist giftig und hochkorrosiv. Bei derStarthilfe eine Schutzbrille tragen und darauf achten, daß keine Säure auf Personen, Kleidung oderFahrzeug gelangt.
o Sollte versehentlich Säure auf die
Haut oder in die Augen gelangen, sofort verunreinigte Kleidung entfernen und den betroffenen Bereich mit klarem Wassermindestens 15 Min. abspülen. Dann sofort ärztliche Hilfe aufsuchen. Muß eine Person zu einer Notaufnahmetransportiert werden, während der Fahrt weiterhin mit einem Schwamm oder einem Tuch auf die betroffene Stelle Wasser auftragen.
o Das während der Starthilfe von der Batterie abgegebene Gas isthochexplosiv. Im Gefahrenbereich nicht rauchen und Funkenbildungund offene Flammen vermeiden.
o Die für die Starthilfe verwendete
Batterie muß eine Spannung von12V aufweisen. Läßt sich nicht bestimmen, ob es sich um eine 12V- Batterie handelt, mit dieser Batteriekeine Starthilfe versuchen.
o Für die Starthilfe eines Fahrzeugs
mit einer entladenen Batterie muß genau entsprechend der folgendenSchritte vorgegangen werden.
1. Befindet sich die Startbatterie in einem anderen Fahrzeug,sicherstellen, daß sich die zwei Fahrzeuge nicht berühren.
2. Alle unnötigen Leuchten und sonstige Verbraucher beiderFahrzeuge ausschalten.
3. Die Klemmen des Starthilfekabels genau entsprechend der auf derVorseite aufgeführten Reihenfolge anschließen, d.h. zuerst eineKlemme des Starthilfekabels an den "Plus-"Pol (+) oder das "Plus"-Kabel (+) der entladenen Batterieanschließen. Dann das andere Ende desselben Kabels an die "Plus"- Klemme der Startbatterieanschließen. Danach die eine Klemme des zweiten Kabels an den "Minus"-Pol der Startbatterieanschließen. Zum Schluß das andere Ende dieses Kabels an ein starres Metallteil desMotors in einem gewissen Abstand zur Batterie anschließen. Das Kabel nicht an ein umlaufendes Teilanschließen.
HNF4001
Start- batterie EntladeneBatterie

3IM NOTFALL
4
!

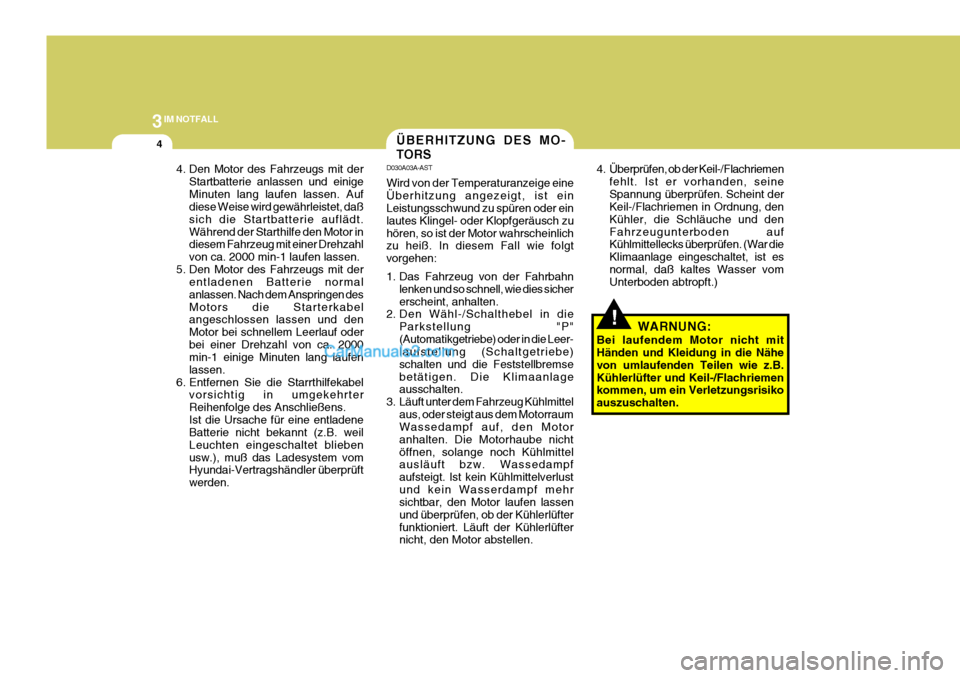

ÜBERHITZUNG DES MO- TORS
D030A03A-AST Wird von der Temperaturanzeige eine Überhitzung angezeigt, ist ein Leistungsschwund zu spüren oder ein lautes Klingel- oder Klopfgeräusch zuhören, so ist der Motor wahrscheinlich zu heiß. In diesem Fall wie folgt vorgehen:
1. Das Fahrzeug von der Fahrbahn
lenken und so schnell, wie dies sicher erscheint, anhalten.
2. Den Wähl-/Schalthebel in die
Parkstellung "P"(Automatikgetriebe) oder in die Leer- laufstellung (Schaltgetriebe) schalten und die Feststellbremsebetätigen. Die Klimaanlage ausschalten.
3. Läuft unter dem Fahrzeug Kühlmittel aus, oder steigt aus dem MotorraumWassedampf auf, den Motor anhalten. Die Motorhaube nichtöffnen, solange noch Kühlmittel ausläuft bzw. Wassedampf aufsteigt. Ist kein Kühlmittelverlustund kein Wasserdampf mehr sichtbar, den Motor laufen lassen und überprüfen, ob der Kühlerlüfterfunktioniert. Läuft der Kühlerlüfter nicht, den Motor abstellen. 4. Überprüfen, ob der Keil-/Flachriemen
fehlt. Ist er vorhanden, seine Spannung überprüfen. Scheint der Keil-/Flachriemen in Ordnung, den Kühler, die Schläuche und denFahrzeugunterboden auf Kühlmittellecks überprüfen. (War die Klimaanlage eingeschaltet, ist esnormal, daß kaltes Wasser vom Unterboden abtropft.)
WARNUNG:
Bei laufendem Motor nicht mitHänden und Kleidung in die Nähe von umlaufenden Teilen wie z.B.Kühlerlüfter und Keil-/Flachriemen kommen, um ein Verletzungsrisiko auszuschalten.
4. Den Motor des Fahrzeugs mit der
Startbatterie anlassen und einigeMinuten lang laufen lassen. Auf diese Weise wird gewährleistet, daß sich die Startbatterie auflädt.Während der Starthilfe den Motor in diesem Fahrzeug mit einer Drehzahl von ca. 2000 min-1 laufen lassen.
5. Den Motor des Fahrzeugs mit der entladenen Batterie normalanlassen. Nach dem Anspringen desMotors die Starterkabel angeschlossen lassen und den Motor bei schnellem Leerlauf oderbei einer Drehzahl von ca. 2000 min-1 einige Minuten lang laufen lassen.
6. Entfernen Sie die Starrthilfekabel vorsichtig in umgekehrterReihenfolge des Anschließens.Ist die Ursache für eine entladene Batterie nicht bekannt (z.B. weil Leuchten eingeschaltet bliebenusw.), muß das Ladesystem vom Hyundai-Vertragshändler überprüft werden.
