2007 BMW MOTORRAD K 1200 R Manual do condutor (in Portuguese)

Por baixo do assento1Orifício de enchimento do
óleo do motor ( 102)
2 Ferramenta de bordo
( 100)
3 Suporte para capacetes
( 69)
215zVisão geral

Conjuntos de guiador,
lado esquerdo1Comando do conta-quiló-
metros ( 49), Comando
do computador de bordo
SA
( 52)
2 Comando do ASC
SA
( 60)
3 Comando do ESA
SA
( 65)
4 Buzina
5 Indicador de mudança de
direcção esquerdo ( 57),
Sistema de luzes de emer-
gência ( 58)
6 Luz de máximos e sinal de
luzes ( 56)
216zVisão geral

Conjuntos de guiador,
lado direito1Interruptor de desactivação
de emergência ( 59)
2 Tecla do motor de arranque
( 74)
3 Aquecimento dos punhos
SA
( 60)
4 Indicador de mudança de
direcção direito ( 57),
Sistema de luzes de emer-
gência ( 58)
5 Indicador de mudança de
direcção desligado ( 58),
Sistema de luzes de emer-
gência desligado ( 59)
217zVisão geral

Instrumento
combinado1Velocímetro
2 Conta-rotações
3 Luzes de controlo ( 22)
4 Display multifunções
( 22)
5 Luz de controlo DWA (SA)
e sensor da iluminação dos
instrumentos
6 Seleccionar a indicação
( 49)
Repor o conta-quilómetros
parcial ( 50)
Acertar o relógio ( 48)
A iluminação do instrumen-
to combinado está equipa-
da com um dispositivo automáti-
co de comutação dia / noite.
218zVisão geral

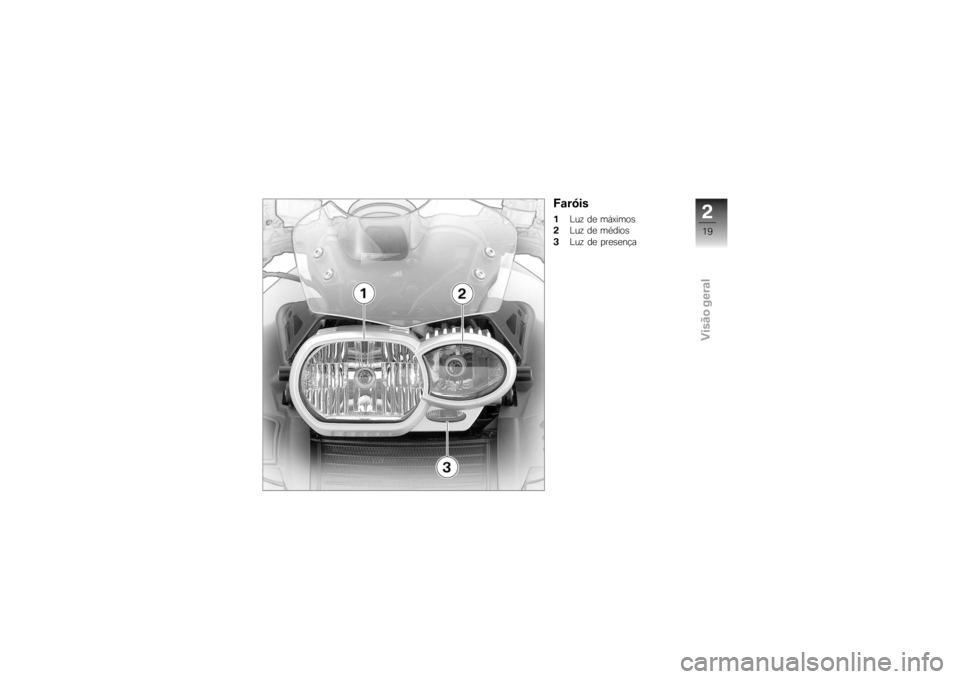

Faróis1Luz de máximos
2 Luz de médios
3 Luz de presença
219zVisão geral

220zVisão geral

Indicações
Indicações
Indicações padrão................... 22
Indicações com computador de bor-
do
SA
................................. 24
Indicações com sistema de controlo
da pressão dos pneus (RDC)
SA
...... 24
Indicadores de advertência
padrão ............................... 24
Indicador de advertência do compu-
tador de bordo
SA
.................... 30
Indicadores de advertência
ABS
SA
............................... 32
Indicadores de advertência
ASC
SA
............................... 35
!Indicador de advertência RDC
SA
.... 38
Indicadores de advertência
DWA
SA
.............................. 42
321zIndicações

Indicações padrãoDisplay multifunções1Relógio ( 48)
2 Velocidade de caixa ( 22)
3 Temperatura do líquido de
refrigeração ( 22)
4 Conta-quilómetros ( 49)
5 Quantidade de combustível
( 22)
Luzes de controlo1Indicador de mudança de
direcção esquerdo
2 Luz de máximos
3 Ralenti
4 Indicador de mudança de
direcção direitoQuantidade de
combustível
As barras transversais sob
o símbolo do posto de
abastecimento indicam a quan-
tidade de combustível restante.
Após o abastecimento é ainda in-
dicado durante alguns instantes o anterior nível de enchimento, an-
tes da indicação ser actualizada.
Velocidade de caixa
É indicada a velocidade en-
grenada ou
Npara o ponto-
morto.
Se não estiver engrenada
nenhum velocidade, acende
adicionalmente a luz de controlo
para a marcha em vazio.
Temperatura do líquido de
refrigeração
As barras transversais sob
o símbolo de temperatura
indicam o nível da temperatura
do líquido de refrigeração.
322zIndicações
