2007 BMW MOTORRAD K 1200 R Manual do condutor (in Portuguese)

ESA Electronic SuspensionAdjustment
Ajuste electrónico da
suspensão.
RDC Sistema de controlo da pressão dos pneusEquipamentoAo comprar a sua moto BMW,
decidiu-se por um modelo com
um equipamento individual. Este
Manual do Condutor descreve os
equipamentos extra (SA) dispo-
nibilizados pela BMW e os extras
opcionais seleccionados (SZ). Por
favor, tenha compreensão pa-
ra o facto de também estarem
descritas variantes de equipa-
mento que, possivelmente, não
seleccionou. Também são possí-
veis divergências nacionalmente
específicas em relação à moto
ilustrada.
Se a sua BMW tiver equipamen-
tos não descritos neste Manu- al do Condutor, estes âmbitos
estão descritos num Manual de
instruções específico.
Dados técnicosTodas as indicações de medida,
peso e potência nas instruções
de utilização referem-se ao Insti-
tuto alemão para a normalização
(norma DIN) e respeitam as res-
pectivas normas de tolerância. É
possível que existam divergências
nas versões de cada país.ActualidadeO elevado nível de segurança e
de qualidade das motos BMW é
assegurado por um desenvolvi-
mento contínuo na construção,
equipamento e acessórios. As-
sim, podem existir eventuais di-
vergências entre este Manual do
Condutor e a sua moto. A BMW
Motorrad também não pode ex-
cluir lapsos/erros. Pedimos, por-
tanto, a sua compreensão parao facto de não serem possíveis
quaisquer reivindicações relativas
a indicações, ilustrações e descri-
ções contidas neste Manual.
17zIndicações gerais

18zIndicações gerais

Visão geral
Visão geral
Visão geral, lado esquerdo........... 11
Visão geral, lado direito . . ............ 13

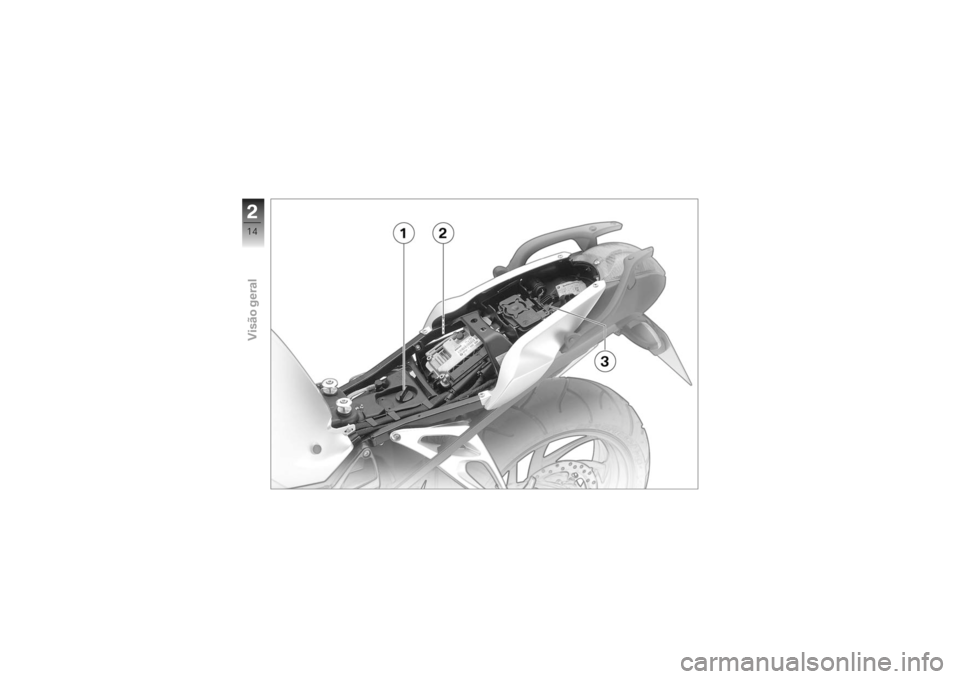

Por baixo do assento ................ 15
Conjuntos de guiador, lado esquer-
do ................................... 16
Conjuntos de guiador, lado direi-
to .................................... 17
Instrumento combinado . . ............ 18
Faróis................................ 19
29zVisão geral

210zVisão geral

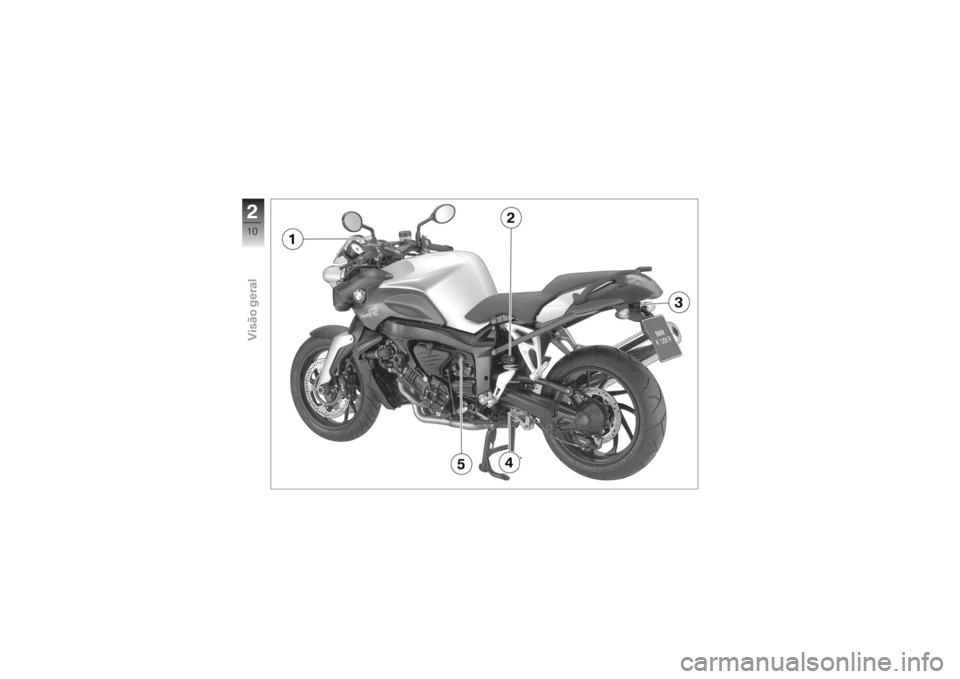

Visão geral, lado
esquerdo1Reservatório do líquido da
embraiagem ( 107)
2 Ajuste da tensão prévia da
mola traseira ( 63)
3 Fecho do assento (por baixo
do farolim traseiro) ( 68)
4 Ajuste do amortecimento
atrás ( 64)
5 Tomada ( 92)
211zVisão geral

212zVisão geral

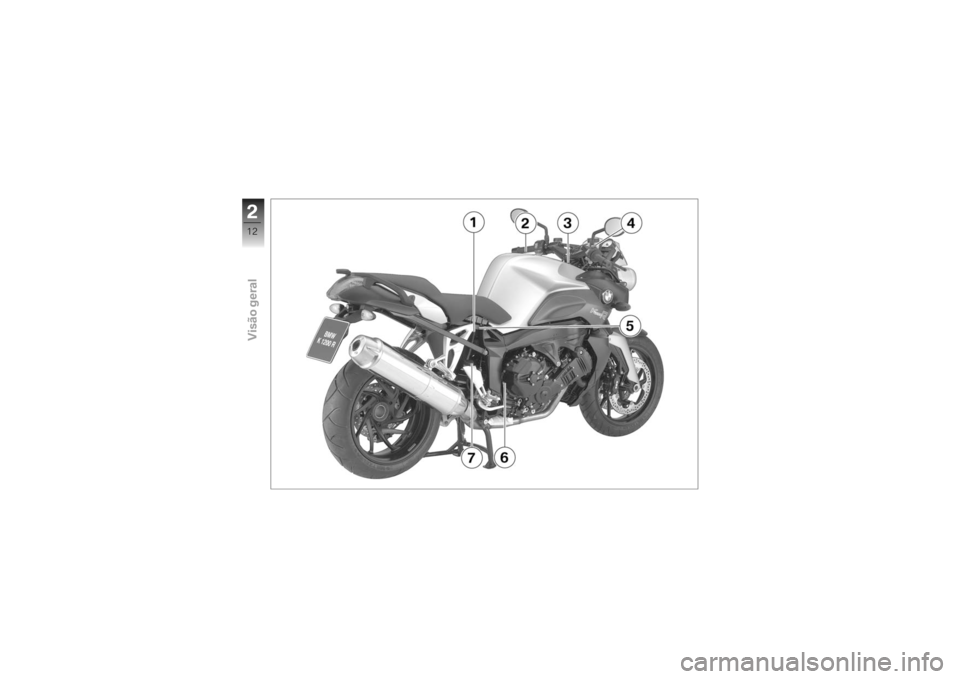

Visão geral, lado
direito1Indicação do nível do óleo
do motor ( 101)
2 Orifício de enchimento do
combustível ( 81)
3 Compartimento da bateria
( 131)
4 Reservatório do óleo do tra-
vão dianteiro ( 104)
5 Placa de características
(atrás, no tubo transversal)
6 Número do quadro (na parte
lateral dianteira direita)
7 Reservatório do óleo do tra-
vão traseiro ( 106)
213zVisão geral

214zVisão geral
