Page 57 of 169

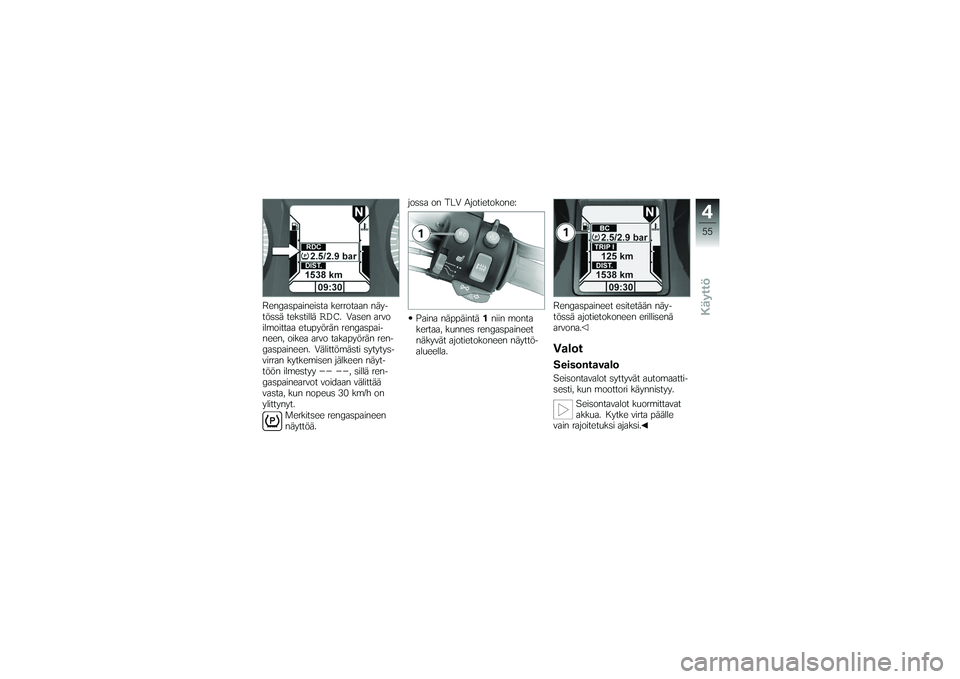

Rengaspaineista kerrotaan näy-
tössä tekstillä
RDC
. Vasen arvo
ilmoittaa etupyörän rengaspai-
neen, oikea arvo takapyörän ren-
gaspaineen. Välittömästi sytytys-
virran kytkemisen jälkeen näyt-
töön ilmestyy
-- --
, sillä ren-
gaspainearvot voidaan välittää
vasta, kun nopeus 30 km/h on
ylittynyt.
Merkitsee rengaspaineen
näyttöä. jossa on TLV Ajotietokone:
Paina näppäintä 1niin monta
kertaa, kunnes rengaspaineet
näkyvät ajotietokoneen näyttö-
alueella. Rengaspaineet esitetään näy-
tössä ajotietokoneen erillisenä
arvona.
ValotSeisontavaloSeisontavalot syttyvät automaatti-
sesti, kun moottori käynnistyy.
Seisontavalot kuormittavat
akkua. Kytke virta päälle
vain rajoitetuksi ajaksi.
455zKäyttö
Page 58 of 169
AjovalotAjovalot syttyvät automaattisesti,
kun moottori käynnistyy.Voit kytkeä valot päälle,
vaikka moottori on sammu-
tettuna, kytkemällä virran ollessa
päällä kaukovalot tai käyttämällä
kaukovalovilkkua.KaukovalotPaina kaukovalojen katkai-
sinta 1yläreunasta.
Kaukovalot ovat päällä.
Paina kaukovalojen katkaisin 1
keskikohtaan.
Kaukovalot eivät pala. Paina kaukovalojen katkai-
sinta
1alareunasta.
Kaukovalot palavat niin kauan
kuin katkaisinta painetaan (kau-
kovalovilkku).
Pysäköintivalon
kytkeminen päälleKatkaise sytytysvirta.
Heti sytytysvirran katkaisun jäl-
keen pidä vasemman suuntava-
lon katkaisin 1painettuna.
Pysäköintivalo kytkeytyy päälle.
Pysäköintivalon
kytkeminen poisKytke ja katkaise sytytysvirta.
Pysäköintivalo on kytketty pois
päältä.SuuntavalotVasemman suuntavalon
kytkeminenKytke sytytysvirta.
Noin kymmenen sekun-
nin ajon jälkeen tai kun on
ajettu noin 200 m, suuntavalot
kytkeytyvät automaattisesti pois
päältä.
456zKäyttö
Page 59 of 169
Paina vasemman suuntavalon
katkaisinta1.
Suuntavalot vasemmalle pala-
vat.
Vasemman suuntavalon merk-
kivalo vilkkuu.Oikean suuntavalon
kytkeminenKytke sytytysvirta.
Noin kymmenen sekun-
nin ajon jälkeen tai kun on
ajettu noin 200 m, suuntavalot
kytkeytyvät automaattisesti pois
päältä. Paina oikean suuntavalon kat-
kaisinta
2.
Suuntavalot oikealle palavat.
Oikean suuntavalon merkkivalo
vilkkuu.
Suuntavalojen kytkeminen
poisPaina suuntavalon pois päältä -
katkaisinta 3.
Suuntavalo on kytketty pois
päältä.
Suuntavalon merkkivalo sam-
muu.HätävilkutHätävilkkujen kytkeminenKytke sytytysvirta.
Hätävilkut kuormittavat ak-
kua. Kytke hätävilkut päälle
vain hetkeksi.
457zKäyttö
Page 60 of 169

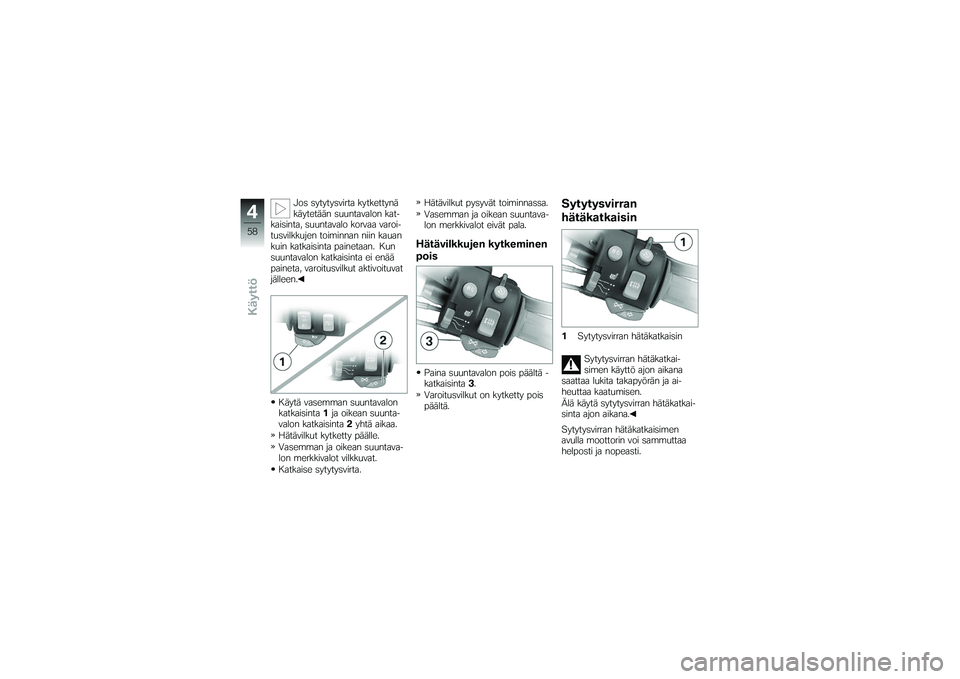

Jos sytytysvirta kytkettynä
käytetään suuntavalon kat-
kaisinta, suuntavalo korvaa varoi-
tusvilkkujen toiminnan niin kauan
kuin katkaisinta painetaan. Kun
suuntavalon katkaisinta ei enää
paineta, varoitusvilkut aktivoituvat
jälleen.
Käytä vasemman suuntavalon
katkaisinta 1ja oikean suunta-
valon katkaisinta 2yhtä aikaa.
Hätävilkut kytketty päälle.
Vasemman ja oikean suuntava-
lon merkkivalot vilkkuvat.
Katkaise sytytysvirta. Hätävilkut pysyvät toiminnassa.
Vasemman ja oikean suuntava-
lon merkkivalot eivät pala.
Hätävilkkujen kytkeminen
poisPaina suuntavalon pois päältä -
katkaisinta
3.
Varoitusvilkut on kytketty pois
päältä.
Sytytysvirran
hätäkatkaisin1 Sytytysvirran hätäkatkaisin
Sytytysvirran hätäkatkai-
simen käyttö ajon aikana
saattaa lukita takapyörän ja ai-
heuttaa kaatumisen.
Älä käytä sytytysvirran hätäkatkai-
sinta ajon aikana.
Sytytysvirran hätäkatkaisimen
avulla moottorin voi sammuttaa
helposti ja nopeasti.
458zKäyttö
Page 61 of 169
AToiminta-asento
B Moottori sammutettu.
Moottorin voi käynnistää
vain virtalukon toiminta-
asennossa.
Lämpökahvat
TLV
1 Lämpökahvojen katkaisin
Lämpökahvojen lämmityksessä
on kaksi tehoa. Kahvojen läm-
mitys toimii vain moottorin käy-
dessä. Lämpökahvojen takia kas-
vanut virrankulutus saattaa
purkaa akun ajettaessa alemmalla
kierroslukualueella. Jos akku ei
ole kunnolla latautunut, kahvojen
lämmitys kytkeytyy pois päältä
käynnistyvyyden parantamiseksi. 2
Lämmitys pois päältä.
3 50 % lämmitysteho (yksi
piste näkyvissä).
4 100 % lämmitysteho (kolme
pistettä näkyvissä).
459zKäyttö
Page 62 of 169
Istuinlämmitys
TLV
Kuljettajan istuinlämmitys1Kuljettajan istuinlämmityk-
sen katkaisin
Kuljettajan istuimen lämmityk-
sessä on kaksi tehoa. Istuinläm-
mitys toimii vain moottorin käy-
dessä. Istuinlämmityksen takia kas-
vanut virrankulutus saattaa
purkaa akun ajettaessa alemmalla
kierroslukualueella. Jos akku ei
ole kunnolla latautunut, istuin-
lämmitys kytkeytyy pois päältä
käynnistyvyyden parantamiseksi. 2
Lämmitys pois päältä.
3 50 % lämmitysteho.
4 100 % lämmitysteho.
Matkustajan
istuinlämmitys1Matkustajan istuinlämmityk-
sen katkaisin
Matkustajan istuimen lämmityk-
sessä on kaksi tehoa. Istuinläm-
mitys toimii vain moottorin käy-
dessä. Istuinlämmityksen takia kas-
vanut virrankulutus saattaa
purkaa akun ajettaessa alemmalla
kierroslukualueella. Jos akku ei
ole kunnolla latautunut, istuin-
lämmitys kytkeytyy pois päältä
käynnistyvyyden parantamiseksi.
460zKäyttö
Page 63 of 169

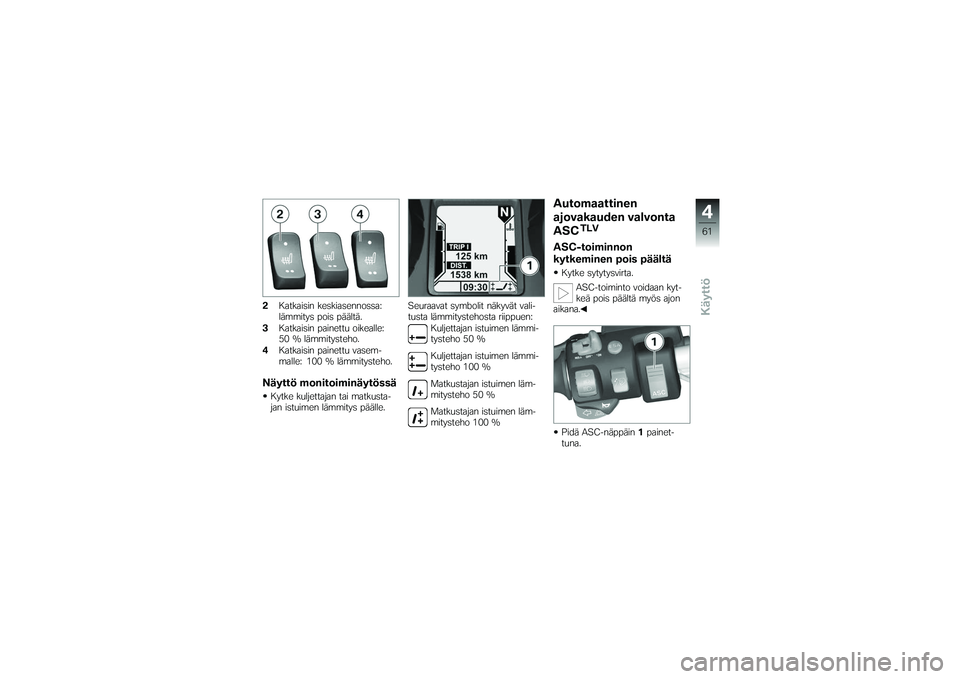

2Katkaisin keskiasennossa:
lämmitys pois päältä.
3 Katkaisin painettu oikealle:
50 % lämmitysteho.
4 Katkaisin painettu vasem-
malle: 100 % lämmitysteho.Näyttö monitoiminäytössäKytke kuljettajan tai matkusta-
jan istuimen lämmitys päälle. Seuraavat symbolit näkyvät vali-
tusta lämmitystehosta riippuen:
Kuljettajan istuimen lämmi-
tysteho 50 %
Kuljettajan istuimen lämmi-
tysteho 100 %
Matkustajan istuimen läm-
mitysteho 50 %
Matkustajan istuimen läm-
mitysteho 100 %
Automaattinen
ajovakauden valvonta
ASC
TLV
ASC-toiminnon
kytkeminen pois päältäKytke sytytysvirta.
ASC-toiminto voidaan kyt-
keä pois päältä myös ajon
aikana.
Pidä ASC-näppäin 1painet-
tuna.
461zKäyttö
Page 64 of 169

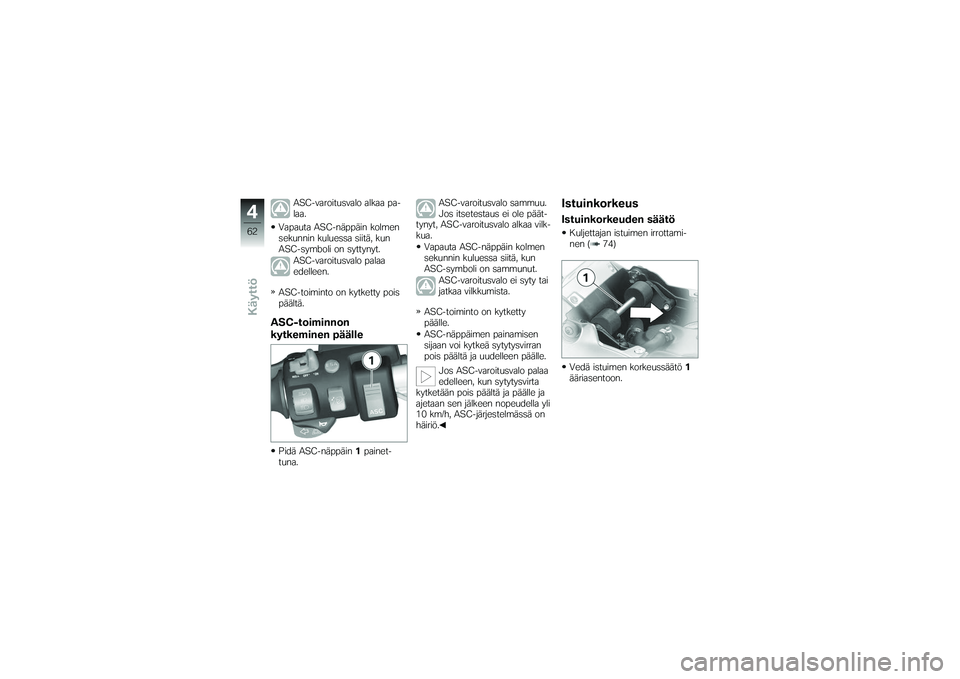

ASC-varoitusvalo alkaa pa-
laa.
Vapauta ASC-näppäin kolmen
sekunnin kuluessa siitä, kun
ASC-symboli on syttynyt. ASC-varoitusvalo palaa
edelleen.
ASC-toiminto on kytketty pois
päältä.
ASC-toiminnon
kytkeminen päällePidä ASC-näppäin 1painet-
tuna. ASC-varoitusvalo sammuu.
Jos itsetestaus ei ole päät-
tynyt, ASC-varoitusvalo alkaa vilk-
kua.
Vapauta ASC-näppäin kolmen
sekunnin kuluessa siitä, kun
ASC-symboli on sammunut. ASC-varoitusvalo ei syty tai
jatkaa vilkkumista.
ASC-toiminto on kytketty
päälle.
ASC-näppäimen painamisen
sijaan voi kytkeä sytytysvirran
pois päältä ja uudelleen päälle. Jos ASC-varoitusvalo palaa
edelleen, kun sytytysvirta
kytketään pois päältä ja päälle ja
ajetaan sen jälkeen nopeudella yli
10 km/h, ASC-järjestelmässä on
häiriö.
IstuinkorkeusIstuinkorkeuden säätöKuljettajan istuimen irrottami-
nen ( 74)
Vedä istuimen korkeussäätö 1
ääriasentoon.
462zKäyttö
