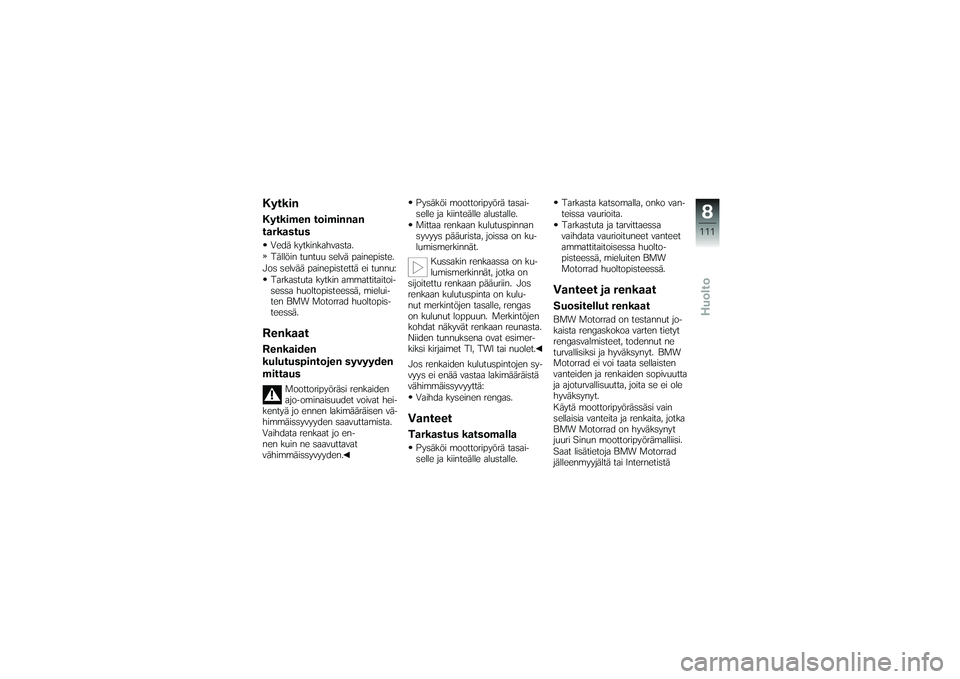

KytkinKytkimen toiminnan
tarkastusVedä kytkinkahvasta.
Tällöin tuntuu selvä painepiste.
Jos selvää painepistettä ei tunnu: Tarkastuta kytkin ammattitaitoi-
sessa huoltopisteessä, mielui-
ten BMW Motorrad huoltopis-
teessä.RenkaatRenkaiden
kulutuspintojen syvyyden
mittaus
Moottoripyöräsi renkaiden
ajo-ominaisuudet voivat hei-
kentyä jo ennen lakimääräisen vä-
himmäissyvyyden saavuttamista.
Vaihdata renkaat jo en-
nen kuin ne saavuttavat
vähimmäissyvyyden. Pysäköi moottoripyörä tasai-
selle ja kiinteälle alustalle.
Mittaa renkaan kulutuspinnan
syvyys pääurista, joissa on ku-
lumismerkinnät.
Kussakin renkaassa on ku-
lumismerkinnät, jotka on
sijoitettu renkaan pääuriin. Jos
renkaan kulutuspinta on kulu-
nut merkintöjen tasalle, rengas
on kulunut loppuun. Merkintöjen
kohdat näkyvät renkaan reunasta.
Niiden tunnuksena ovat esimer-
kiksi kirjaimet TI, TWI tai nuolet.
Jos renkaiden kulutuspintojen sy-
vyys ei enää vastaa lakimääräistä
vähimmäissyvyyttä:
Vaihda kyseinen rengas.
VanteetTarkastus katsomallaPysäköi moottoripyörä tasai-
selle ja kiinteälle alustalle. Tarkasta katsomalla, onko van-
teissa vaurioita.
Tarkastuta ja tarvittaessa
vaihdata vaurioituneet vanteet
ammattitaitoisessa huolto-
pisteessä, mieluiten BMW
Motorrad huoltopisteessä.
Vanteet ja renkaatSuositellut renkaatBMW Motorrad on testannut jo-
kaista rengaskokoa varten tietyt
rengasvalmisteet, todennut ne
turvallisiksi ja hyväksynyt. BMW
Motorrad ei voi taata sellaisten
vanteiden ja renkaiden sopivuutta
ja ajoturvallisuutta, joita se ei ole
hyväksynyt.
Käytä moottoripyörässäsi vain
sellaisia vanteita ja renkaita, jotka
BMW Motorrad on hyväksynyt
juuri Sinun moottoripyörämalliisi.
Saat lisätietoja BMW Motorrad
jälleenmyyjältä tai Internetistä
8111zHuolto
Page 114 of 169

osoitteesta www.bmw-motor-

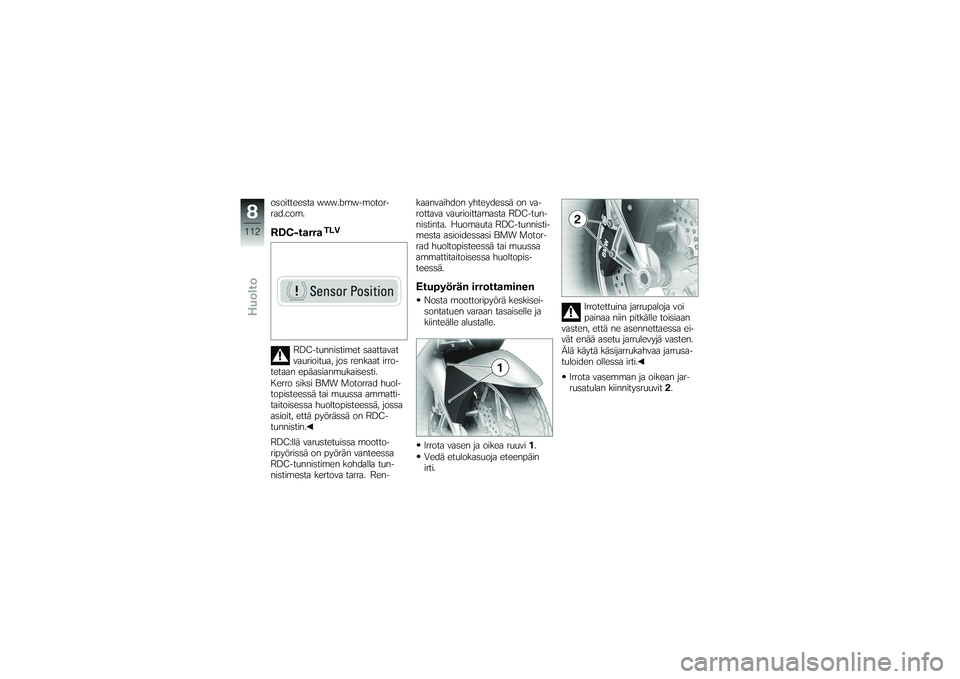

rad.com.RDC-tarra
TLV
RDC-tunnistimet saattavat
vaurioitua, jos renkaat irro-
tetaan epäasianmukaisesti.
Kerro siksi BMW Motorrad huol-
topisteessä tai muussa ammatti-
taitoisessa huoltopisteessä, jossa
asioit, että pyörässä on RDC-
tunnistin.
RDC:llä varustetuissa mootto-
ripyörissä on pyörän vanteessa
RDC-tunnistimen kohdalla tun-
nistimesta kertova tarra. Ren- kaanvaihdon yhteydessä on va-
rottava vaurioittamasta RDC-tun-
nistinta. Huomauta RDC-tunnisti-
mesta asioidessasi BMW Motor-
rad huoltopisteessä tai muussa
ammattitaitoisessa huoltopis-
teessä.
Etupyörän irrottaminenNosta moottoripyörä keskisei-
sontatuen varaan tasaiselle ja
kiinteälle alustalle.
Irrota vasen ja oikea ruuvi
1.
Vedä etulokasuoja eteenpäin
irti. Irrotettuina jarrupaloja voi
painaa niin pitkälle toisiaan
vasten, että ne asennettaessa ei-
vät enää asetu jarrulevyjä vasten.
Älä käytä käsijarrukahvaa jarrusa-
tuloiden ollessa irti.
Irrota vasemman ja oikean jar-
rusatulan kiinnitysruuvit 2.
8112zHuolto
Page 115 of 169

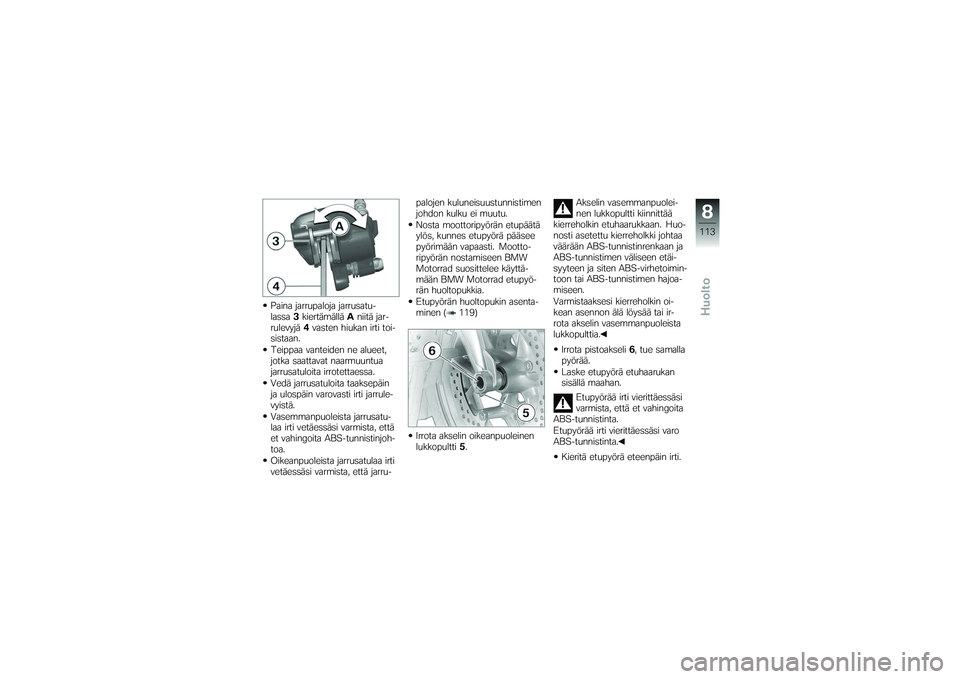

Paina jarrupaloja jarrusatu-
lassa3kiertämällä Aniitä jar-
rulevyjä 4vasten hiukan irti toi-
sistaan.
Teippaa vanteiden ne alueet,
jotka saattavat naarmuuntua
jarrusatuloita irrotettaessa.
Vedä jarrusatuloita taaksepäin
ja ulospäin varovasti irti jarrule-
vyistä.
Vasemmanpuoleista jarrusatu-
laa irti vetäessäsi varmista, että
et vahingoita ABS-tunnistinjoh-
toa.
Oikeanpuoleista jarrusatulaa irti
vetäessäsi varmista, että jarru- palojen kuluneisuustunnistimen
johdon kulku ei muutu.
Nosta moottoripyörän etupäätä
ylös, kunnes etupyörä pääsee
pyörimään vapaasti. Mootto-
ripyörän nostamiseen BMW
Motorrad suosittelee käyttä-
mään BMW Motorrad etupyö-
rän huoltopukkia.
Etupyörän huoltopukin asenta-
minen ( 119)
Irrota akselin oikeanpuoleinen
lukkopultti
5. Akselin vasemmanpuolei-
nen lukkopultti kiinnittää
kierreholkin etuhaarukkaan. Huo-
nosti asetettu kierreholkki johtaa
väärään ABS-tunnistinrenkaan ja
ABS-tunnistimen väliseen etäi-
syyteen ja siten ABS-virhetoimin-
toon tai ABS-tunnistimen hajoa-
miseen.
Varmistaaksesi kierreholkin oi-
kean asennon älä löysää tai ir-
rota akselin vasemmanpuoleista
lukkopulttia.
Irrota pistoakseli 6, tue samalla
pyörää.
Laske etupyörä etuhaarukan
sisällä maahan.
Etupyörää irti vierittäessäsi
varmista, että et vahingoita
ABS-tunnistinta.
Etupyörää irti vierittäessäsi varo
ABS-tunnistinta.
Kieritä etupyörä eteenpäin irti.
8113zHuolto
Page 116 of 169

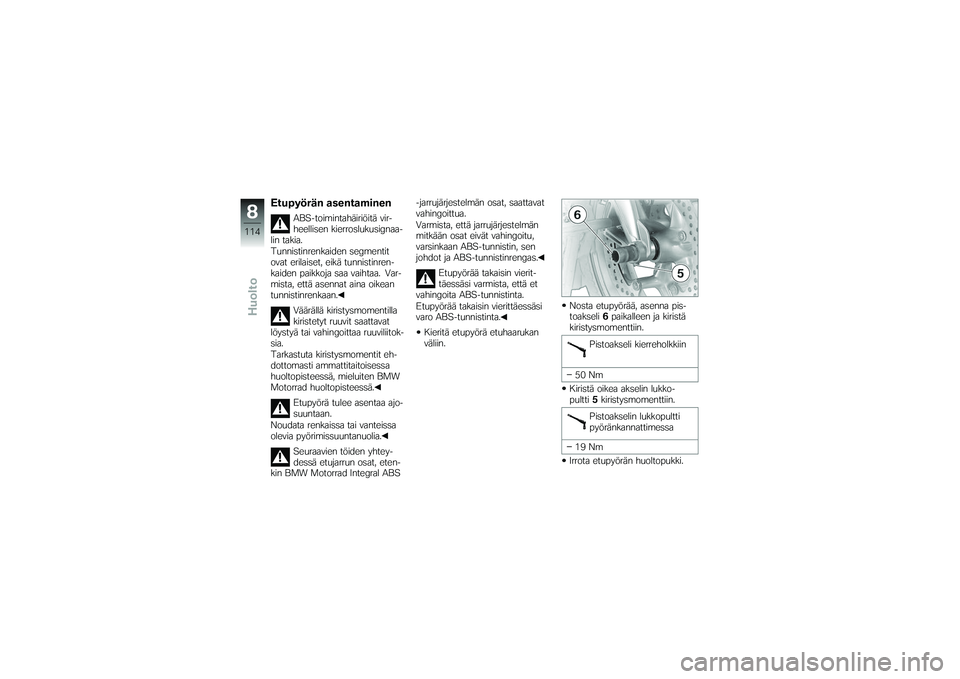

Etupyörän asentaminen
ABS-toimintahäiriöitä vir-
heellisen kierroslukusignaa-
lin takia.
Tunnistinrenkaiden segmentit
ovat erilaiset, eikä tunnistinren-
kaiden paikkoja saa vaihtaa. Var-
mista, että asennat aina oikean
tunnistinrenkaan.
Väärällä kiristysmomentilla
kiristetyt ruuvit saattavat
löystyä tai vahingoittaa ruuviliitok-
sia.
Tarkastuta kiristysmomentit eh-
dottomasti ammattitaitoisessa
huoltopisteessä, mieluiten BMW
Motorrad huoltopisteessä.
Etupyörä tulee asentaa ajo-
suuntaan.
Noudata renkaissa tai vanteissa
olevia pyörimissuuntanuolia.
Seuraavien töiden yhtey-
dessä etujarrun osat, eten-
kin BMW Motorrad Integral ABS -jarrujärjestelmän osat, saattavat
vahingoittua.
Varmista, että jarrujärjestelmän
mitkään osat eivät vahingoitu,
varsinkaan ABS-tunnistin, sen
johdot ja ABS-tunnistinrengas.
Etupyörää takaisin vierit-
täessäsi varmista, että et
vahingoita ABS-tunnistinta.
Etupyörää takaisin vierittäessäsi
varo ABS-tunnistinta.
Kieritä etupyörä etuhaarukan
väliin. Nosta etupyörää, asenna pis-
toakseli
6paikalleen ja kiristä
kiristysmomenttiin.
Pistoakseli kierreholkkiin
50 Nm
Kiristä oikea akselin lukko-
pultti 5kiristysmomenttiin.
Pistoakselin lukkopultti
pyöränkannattimessa
19 Nm
Irrota etupyörän huoltopukki.
8114zHuolto
Page 117 of 169

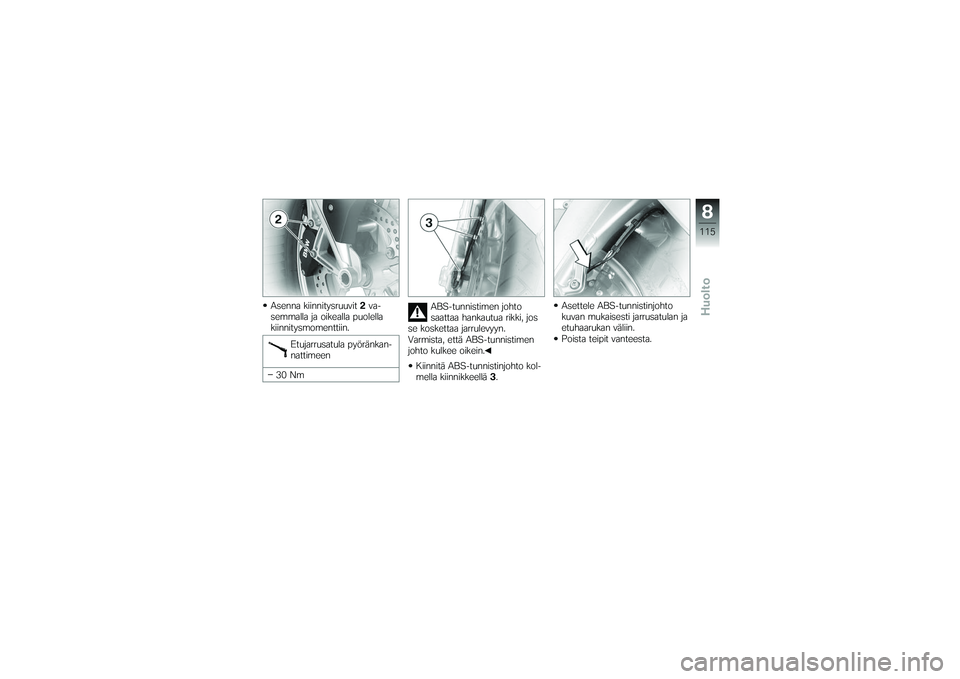

Asenna kiinnitysruuvit2va-
semmalla ja oikealla puolella
kiinnitysmomenttiin.
Etujarrusatula pyöränkan-
nattimeen
30 Nm ABS-tunnistimen johto
saattaa hankautua rikki, jos
se koskettaa jarrulevyyn.
Varmista, että ABS-tunnistimen
johto kulkee oikein.
Kiinnitä ABS-tunnistinjohto kol-
mella kiinnikkeellä 3. Asettele ABS-tunnistinjohto
kuvan mukaisesti jarrusatulan ja
etuhaarukan väliin.
Poista teipit vanteesta.
8115zHuolto
Page 118 of 169

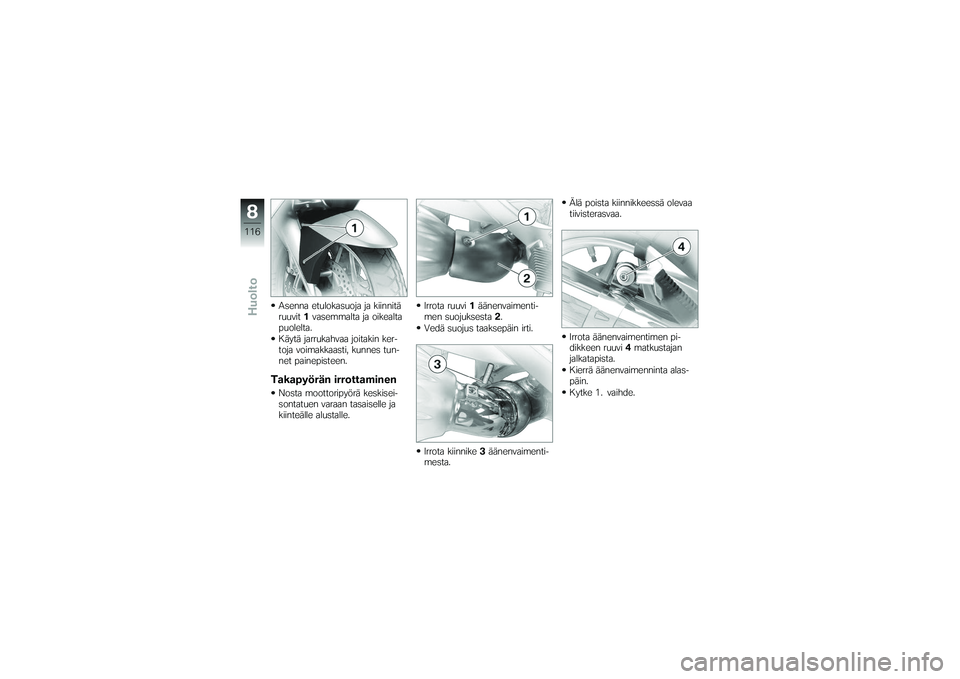

Asenna etulokasuoja ja kiinnitä
ruuvit1vasemmalta ja oikealta
puolelta.
Käytä jarrukahvaa joitakin ker-
toja voimakkaasti, kunnes tun-
net painepisteen.Takapyörän irrottaminenNosta moottoripyörä keskisei-
sontatuen varaan tasaiselle ja
kiinteälle alustalle. Irrota ruuvi
1äänenvaimenti-
men suojuksesta 2.
Vedä suojus taaksepäin irti.
Irrota kiinnike 3äänenvaimenti-
mesta. Älä poista kiinnikkeessä olevaa
tiivisterasvaa.
Irrota äänenvaimentimen pi-
dikkeen ruuvi
4matkustajan
jalkatapista.
Kierrä äänenvaimenninta alas-
päin.
Kytke 1. vaihde.
8116zHuolto
Page 119 of 169

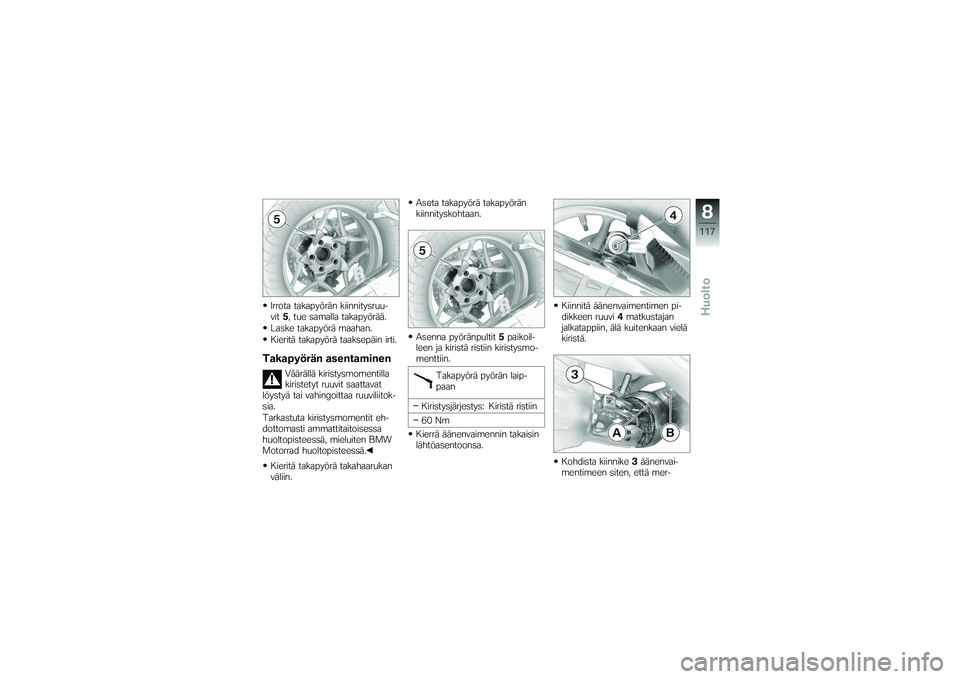

Irrota takapyörän kiinnitysruu-
vit5, tue samalla takapyörää.
Laske takapyörä maahan.
Kieritä takapyörä taaksepäin irti.Takapyörän asentaminen
Väärällä kiristysmomentilla
kiristetyt ruuvit saattavat
löystyä tai vahingoittaa ruuviliitok-
sia.
Tarkastuta kiristysmomentit eh-
dottomasti ammattitaitoisessa
huoltopisteessä, mieluiten BMW
Motorrad huoltopisteessä.
Kieritä takapyörä takahaarukan
väliin. Aseta takapyörä takapyörän
kiinnityskohtaan.
Asenna pyöränpultit
5paikoil-
leen ja kiristä ristiin kiristysmo-
menttiin.
Takapyörä pyörän laip-
paan
Kiristysjärjestys: Kiristä ristiin
60 Nm
Kierrä äänenvaimennin takaisin
lähtöasentoonsa. Kiinnitä äänenvaimentimen pi-
dikkeen ruuvi
4matkustajan
jalkatappiin, älä kuitenkaan vielä
kiristä.
Kohdista kiinnike 3äänenvai-
mentimeen siten, että mer-
8117zHuolto
Page 120 of 169

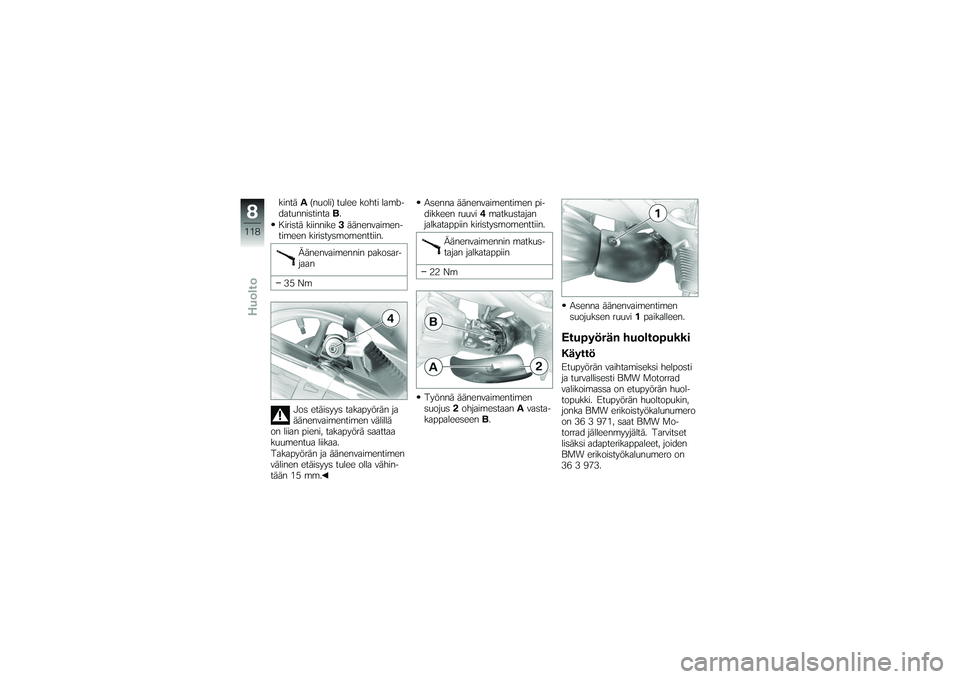

kintäA(nuoli) tulee kohti lamb-
datunnistinta B.
Kiristä kiinnike 3äänenvaimen-
timeen kiristysmomenttiin.
Äänenvaimennin pakosar-
jaan
35 Nm
Jos etäisyys takapyörän ja
äänenvaimentimen välillä
on liian pieni, takapyörä saattaa
kuumentua liikaa.
Takapyörän ja äänenvaimentimen
välinen etäisyys tulee olla vähin-
tään 15 mm. Asenna äänenvaimentimen pi-
dikkeen ruuvi
4matkustajan
jalkatappiin kiristysmomenttiin.
Äänenvaimennin matkus-
tajan jalkatappiin
22 Nm
Työnnä äänenvaimentimen
suojus 2ohjaimestaan Avasta-
kappaleeseen B. Asenna äänenvaimentimen
suojuksen ruuvi
1paikalleen.
Etupyörän huoltopukkiKäyttöEtupyörän vaihtamiseksi helposti
ja turvallisesti BMW Motorrad
valikoimassa on etupyörän huol-
topukki. Etupyörän huoltopukin,
jonka BMW erikoistyökalunumero
on 36 3 971, saat BMW Mo-
torrad jälleenmyyjältä. Tarvitset
lisäksi adapterikappaleet, joiden
BMW erikoistyökalunumero on
36 3 973.
8118zHuolto
