Page 97 of 169

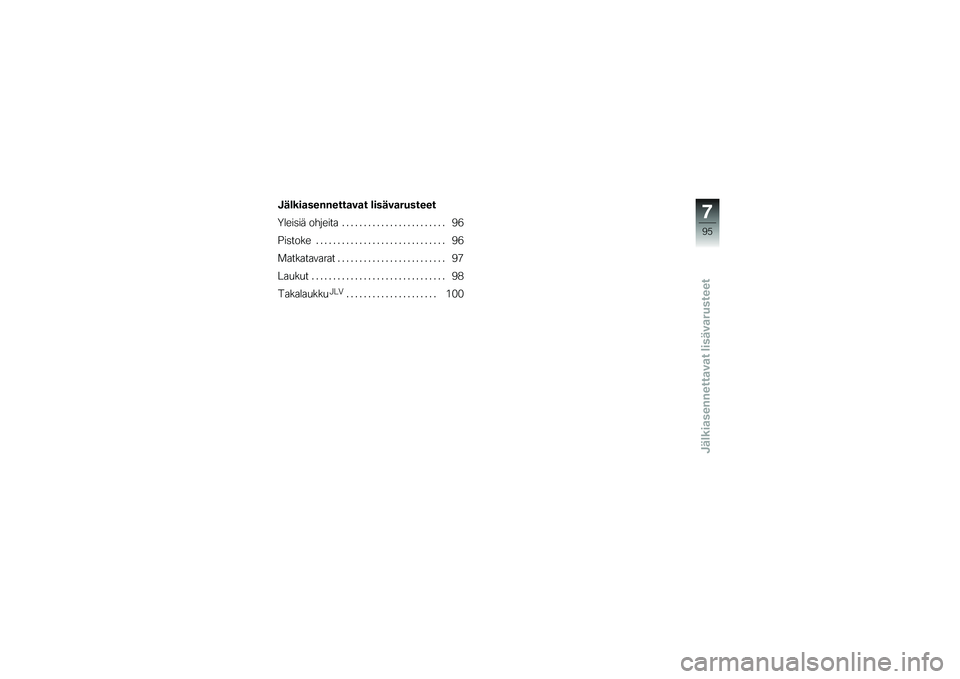

Jälkiasennettavat lisävarusteet
Jälkiasennettavat lisävarusteet
Yleisiä ohjeita ........................ 96
Pistoke . . ............................ 96
Matkatavarat . . ....................... 97
Laukut . . . ............................ 98
Takalaukku
JLV
..................... 100
795zJälkiasennettavat lisävarusteet
Page 98 of 169

Yleisiä ohjeitaBMW Motorrad suosittaa Sinua
käyttämään moottoripyörässäsi
ainoastaan osia ja lisävarusteita,
jotka BMW on hyväksynyt juuri
Sinun moottoripyörääsi.
Alkuperäiset BMW-osat ja lisäva-
rusteet sekä muut BMW:n hyväk-
symät tuotteet ja niihin liittyvän
asiantuntevan neuvonnan saat
lähimmältä BMW Motorrad jäl-
leenmyyjältä.
BMW on tarkastanut näiden
osien ja tuotteiden turvallisuuden,
toiminnan ja yhteensopivuuden
pyörääsi. BMW vastaa näiden
tuotteiden tuotevastuusta.
Toisaalta BMW ei vastaa sellais-
ten osien ja tarvikkeiden käytöstä,
joita se ei ole hyväksynyt.BMW Motorrad ei voi ar-
vioida jokaisen vieraan tar-
vikkeen kohdalla, soveltuuko se
käytettäväksi BMW-moottori-
pyörissä ilman turvallisuusriskiä. Tällaista takuuta ei voida antaa,
vaikka tuote olisi saanut jossa-
kin maassa viranomaisen hyväk-
synnän. Nämä tarkastukset eivät
aina voi ottaa huomioon kaikkia
BMW-moottoripyörien käyttöolo-
suhteita eivätkä ne tästä syystä
ole riittäviä.
Käytä moottoripyörässäsi ainoas-
taan osia ja lisävarusteita, jotka
BMW on hyväksynyt juuri sinun
moottoripyörääsi.
Kaikkien muutosten yhteydessä
on otettava huomioon lakimää-
räykset. Tieliikennelakia on aina
noudatettava.
PistokeKuormituskykyKun akun jännite on liian alhai-
nen ja vakiopistokkeen
1ja lisä-
pistokkeen (JLV) suurin sallittu
kuormitus ylittyy, ne kytkeytyvät
automaattisesti pois päältä.Lisälaitteiden käyttöLisälaitteita voi käyttää vain, kun
sytytysvirta on kytketty. Jos syty-
tysvirta tämän jälkeen katkaistaan,
lisälaite pysyy edelleen toimin-
nassa. Noin 15 minuutin kuluttua
sytytysvirran katkaisemisesta ja/tai
käynnistyksen aikana virran ulos-
796zJälkiasennettavat lisävarusteet
Page 99 of 169

ottopistoke kytkeytyy pois päältä
sähköjärjestelmän kuormituksen
keventämiseksi.Johdon vetäminenJohtojen pistokkeesta lisälaittee-
seen tulee kulkea siten, että neEivät häiritse kuljettajaa
Eivät rajoita ja estä ohjaustan-
gon kääntämistä ääriasentoon
ja/tai heikennä ajo-ominaisuuk-
sia
Eivät voi jäädä puristuksiin
Asiattomasti vedetyt johdot
voivat haitata kuljettajaa.
Vedä johdot edellä esitetyllä
tavalla.MatkatavaratOikea kuormaus
Liian suuri ja epätasainen
kuorma saattaa heikentää
moottoripyöräsi ajovakautta.
Suurinta sallittua kokonaispainoa ei saa ylittää, ja kuormausohjeita
on noudatettava.
Säädä jousen esijännitys, iskun-
vaimennus sekä rengaspaineet
kokonaispainon mukaan.
Takajousen esijännityksen sää-
täminen ( 68)
Rengaspaineiden tarkastus
( 71)
Takaiskunvaimentimen säätö
( 69)
Varmista, että paino jakautuu
tasaisesti vasempaan ja oikeaan
laukkuun.
Varmista, että paino jakautuu
tasaisesti vasemmalle ja oi-
kealle puolelle.
Pakkaa raskaat tavarat laukku-
jen pohjalle ja sisäpuolelle.
Ota huomioon laukkujen suurin
sallittu kantavuus ja sitä vas-
taava huippunopeus. Laukkujen kantavuus
≤ 8kg
Nopeusrajoitus ajettaessa
laukkujen kanssa
≤ 180 km/h
Ota huomioon takalaukun suu-
rin sallittu kantavuus ja sitä vas-
taava huippunopeus.
Takalaukun kantavuus
jossa on JLV Takalaukku: ≤5kg
Takalaukun kantavuus
jossa on JLV Suuri takalaukku: ≤10 kg
797zJälkiasennettavat lisävarusteet
Page 100 of 169

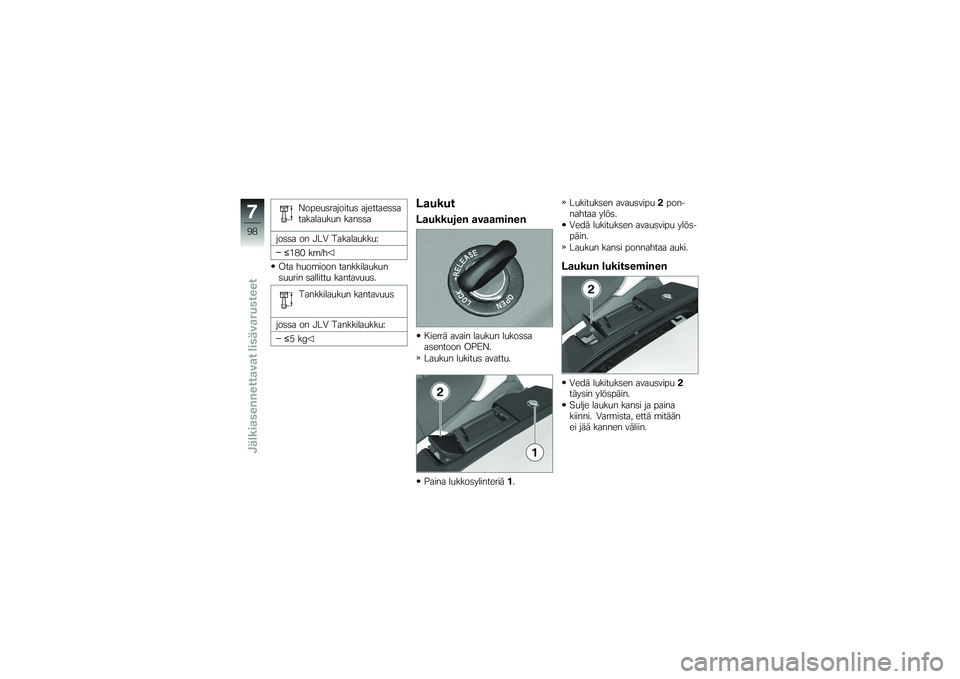

Nopeusrajoitus ajettaessa
takalaukun kanssa
jossa on JLV Takalaukku: ≤180 km/h
Ota huomioon tankkilaukun
suurin sallittu kantavuus.
Tankkilaukun kantavuus
jossa on JLV Tankkilaukku: ≤5kg
LaukutLaukkujen avaaminenKierrä avain laukun lukossa
asentoon OPEN.
Laukun lukitus avattu.
Paina lukkosylinteriä 1. Lukituksen avausvipu
2pon-
nahtaa ylös.
Vedä lukituksen avausvipu ylös-
päin.
Laukun kansi ponnahtaa auki.
Laukun lukitseminenVedä lukituksen avausvipu 2
täysin ylöspäin.
Sulje laukun kansi ja paina
kiinni. Varmista, että mitään
ei jää kannen väliin.
798zJälkiasennettavat lisävarusteet
Page 101 of 169

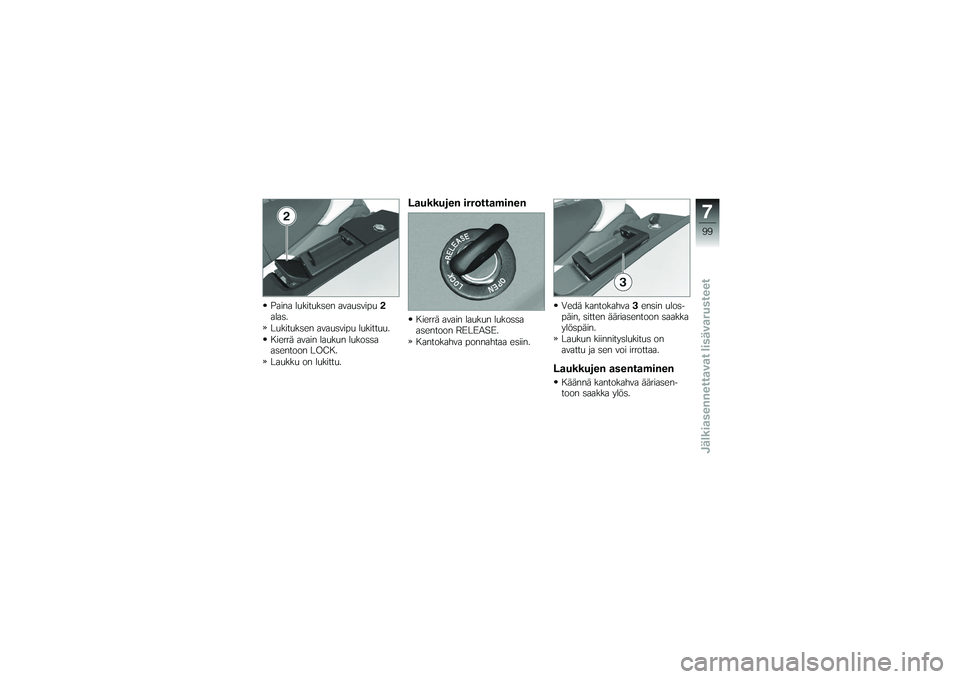

Paina lukituksen avausvipu2
alas.
Lukituksen avausvipu lukittuu.
Kierrä avain laukun lukossa
asentoon LOCK.
Laukku on lukittu.
Laukkujen irrottaminenKierrä avain laukun lukossa
asentoon RELEASE.
Kantokahva ponnahtaa esiin. Vedä kantokahva
3ensin ulos-
päin, sitten ääriasentoon saakka
ylöspäin.
Laukun kiinnityslukitus on
avattu ja sen voi irrottaa.
Laukkujen asentaminenKäännä kantokahva ääriasen-
toon saakka ylös.
799zJälkiasennettavat lisävarusteet
Page 102 of 169

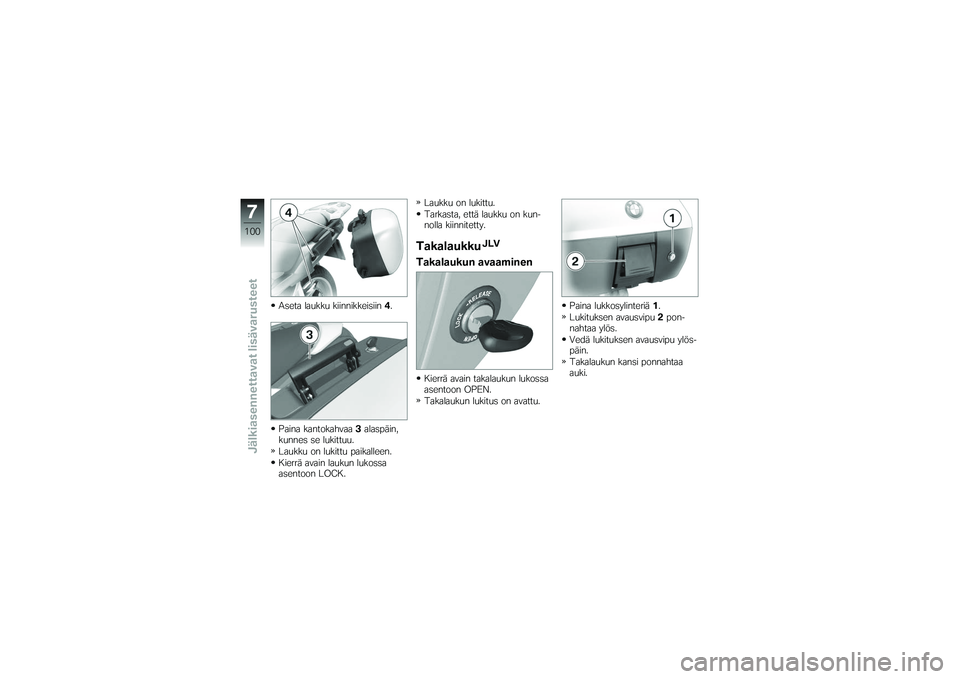

Aseta laukku kiinnikkeisiin4.
Paina kantokahvaa 3alaspäin,
kunnes se lukittuu.
Laukku on lukittu paikalleen.
Kierrä avain laukun lukossa
asentoon LOCK. Laukku on lukittu.
Tarkasta, että laukku on kun-
nolla kiinnitetty.
Takalaukku
JLV
Takalaukun avaaminenKierrä avain takalaukun lukossa
asentoon OPEN.
Takalaukun lukitus on avattu.
Paina lukkosylinteriä
1.
Lukituksen avausvipu 2pon-
nahtaa ylös.
Vedä lukituksen avausvipu ylös-
päin.
Takalaukun kansi ponnahtaa
auki.
7100zJälkiasennettavat lisävarusteet
Page 103 of 169

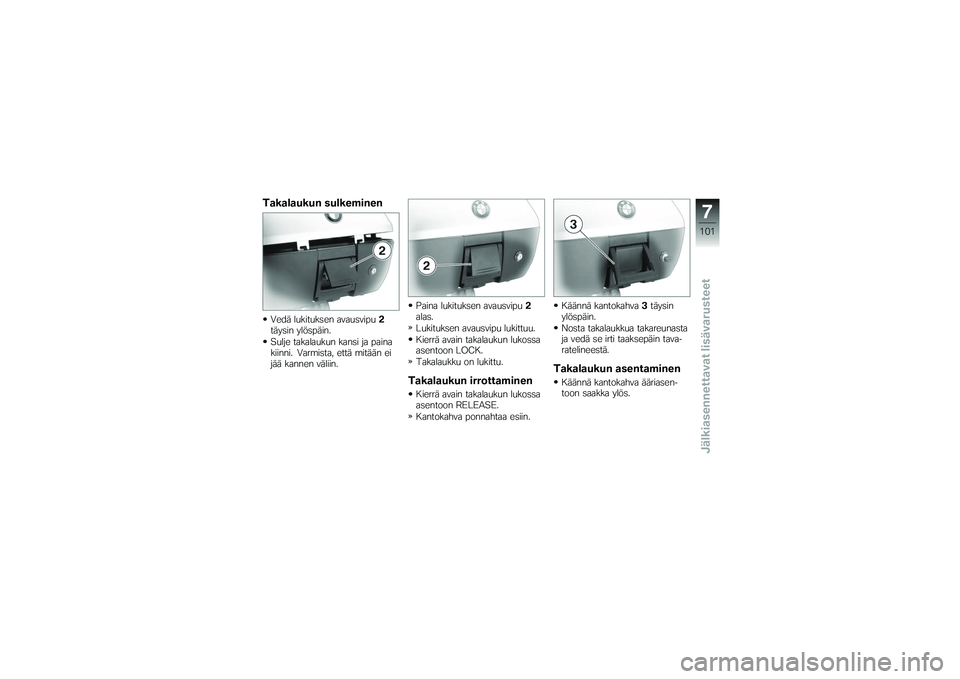

Takalaukun sulkeminenVedä lukituksen avausvipu2
täysin ylöspäin.
Sulje takalaukun kansi ja paina
kiinni. Varmista, että mitään ei
jää kannen väliin. Paina lukituksen avausvipu
2
alas.
Lukituksen avausvipu lukittuu.
Kierrä avain takalaukun lukossa
asentoon LOCK.
Takalaukku on lukittu.
Takalaukun irrottaminenKierrä avain takalaukun lukossa
asentoon RELEASE.
Kantokahva ponnahtaa esiin. Käännä kantokahva
3täysin
ylöspäin.
Nosta takalaukkua takareunasta
ja vedä se irti taaksepäin tava-
ratelineestä.
Takalaukun asentaminenKäännä kantokahva ääriasen-
toon saakka ylös.
7101zJälkiasennettavat lisävarusteet
Page 104 of 169

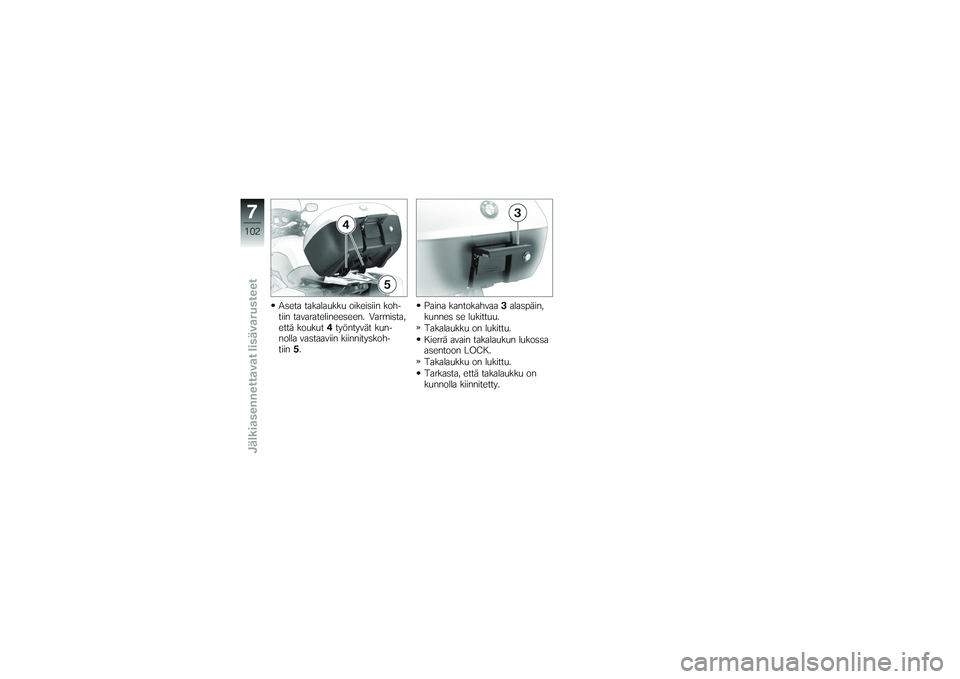

Aseta takalaukku oikeisiin koh-
tiin tavaratelineeseen. Varmista,
että koukut4työntyvät kun-
nolla vastaaviin kiinnityskoh-
tiin 5. Paina kantokahvaa
3alaspäin,
kunnes se lukittuu.
Takalaukku on lukittu.
Kierrä avain takalaukun lukossa
asentoon LOCK.
Takalaukku on lukittu.
Tarkasta, että takalaukku on
kunnolla kiinnitetty.
7102zJälkiasennettavat lisävarusteet
