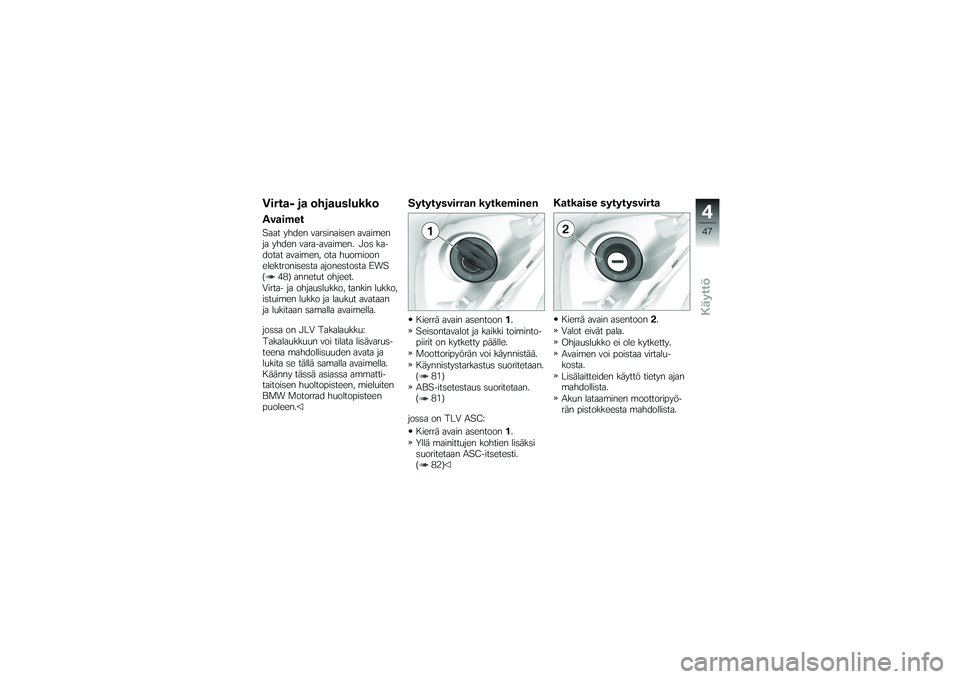

Virta- ja ohjauslukkoAvaimetSaat yhden varsinaisen avaimen
ja yhden vara-avaimen. Jos ka-
dotat avaimen, ota huomioon
elektronisesta ajonestosta EWS
( 48) annetut ohjeet.
Virta- ja ohjauslukko, tankin lukko,
istuimen lukko ja laukut avataan
ja lukitaan samalla avaimella.
jossa on JLV Takalaukku:
Takalaukkuun voi tilata lisävarus-
teena mahdollisuuden avata ja
lukita se tällä samalla avaimella.
Käänny tässä asiassa ammatti-
taitoisen huoltopisteen, mieluiten
BMW Motorrad huoltopisteen
puoleen.
Sytytysvirran kytkeminenKierrä avain asentoon1.
Seisontavalot ja kaikki toiminto-
piirit on kytketty päälle.
Moottoripyörän voi käynnistää.
Käynnistystarkastus suoritetaan.
( 81)
ABS-itsetestaus suoritetaan.
( 81)
jossa on TLV ASC: Kierrä avain asentoon 1.
Yllä mainittujen kohtien lisäksi
suoritetaan ASC-itsetesti.
( 82)
Katkaise sytytysvirtaKierrä avain asentoon 2.
Valot eivät pala.
Ohjauslukko ei ole kytketty.
Avaimen voi poistaa virtalu-
kosta.
Lisälaitteiden käyttö tietyn ajan
mahdollista.
Akun lataaminen moottoripyö-
rän pistokkeesta mahdollista.
447zKäyttö
Page 50 of 169

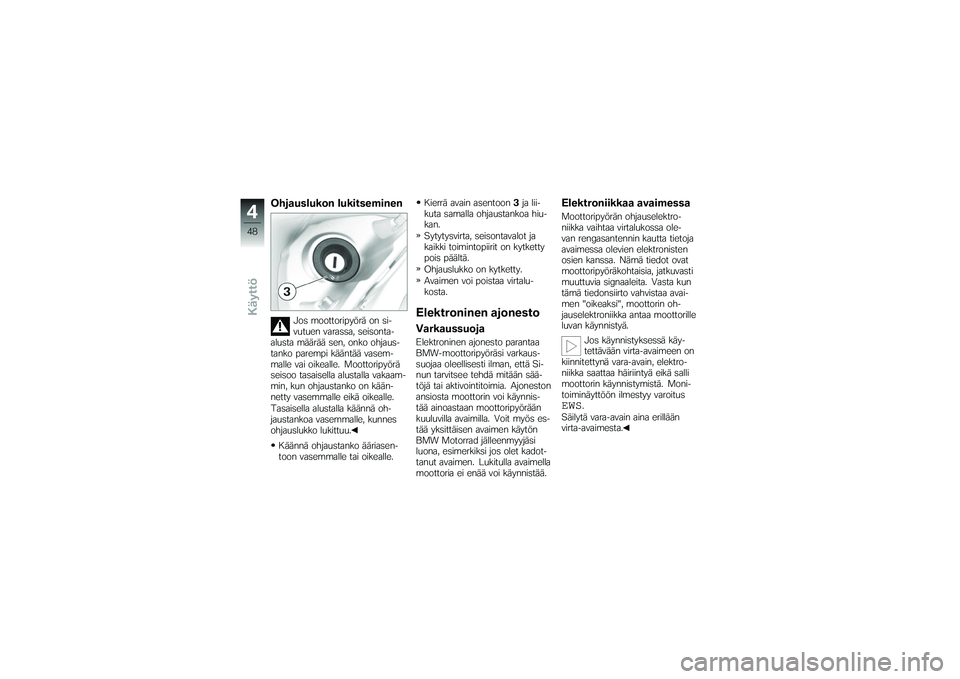

Ohjauslukon lukitseminen
Jos moottoripyörä on si-
vutuen varassa, seisonta-
alusta määrää sen, onko ohjaus-
tanko parempi kääntää vasem-
malle vai oikealle. Moottoripyörä
seisoo tasaisella alustalla vakaam-
min, kun ohjaustanko on kään-
netty vasemmalle eikä oikealle.
Tasaisella alustalla käännä oh-
jaustankoa vasemmalle, kunnes
ohjauslukko lukittuu.
Käännä ohjaustanko ääriasen-
toon vasemmalle tai oikealle. Kierrä avain asentoon
3ja lii-
kuta samalla ohjaustankoa hiu-
kan.
Sytytysvirta, seisontavalot ja
kaikki toimintopiirit on kytketty
pois päältä.
Ohjauslukko on kytketty.
Avaimen voi poistaa virtalu-
kosta.
Elektroninen ajonestoVarkaussuojaElektroninen ajonesto parantaa
BMW-moottoripyöräsi varkaus-
suojaa oleellisesti ilman, että Si-
nun tarvitsee tehdä mitään sää-
töjä tai aktivointitoimia. Ajoneston
ansiosta moottorin voi käynnis-
tää ainoastaan moottoripyörään
kuuluvilla avaimilla. Voit myös es-
tää yksittäisen avaimen käytön
BMW Motorrad jälleenmyyjäsi
luona, esimerkiksi jos olet kadot-
tanut avaimen. Lukitulla avaimella
moottoria ei enää voi käynnistää.
Elektroniikkaa avaimessaMoottoripyörän ohjauselektro-
niikka vaihtaa virtalukossa ole-
van rengasantennin kautta tietoja
avaimessa olevien elektronisten
osien kanssa. Nämä tiedot ovat
moottoripyöräkohtaisia, jatkuvasti
muuttuvia signaaleita. Vasta kun
tämä tiedonsiirto vahvistaa avai-
men "oikeaksi", moottorin oh-
jauselektroniikka antaa moottorille
luvan käynnistyä.
Jos käynnistyksessä käy-
tettävään virta-avaimeen on
kiinnitettynä vara-avain, elektro-
niikka saattaa häiriintyä eikä salli
moottorin käynnistymistä. Moni-
toiminäyttöön ilmestyy varoitusEWS
.
Säilytä vara-avain aina erillään
virta-avaimesta.
448zKäyttö
Page 51 of 169

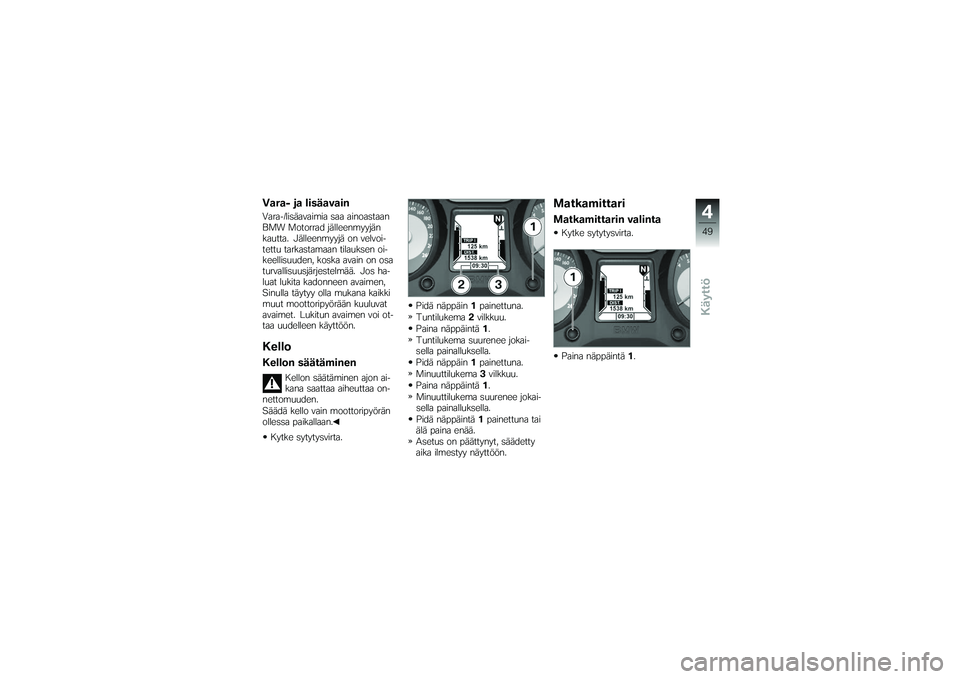

Vara- ja lisäavainVara-/lisäavaimia saa ainoastaan
BMW Motorrad jälleenmyyjän
kautta. Jälleenmyyjä on velvoi-
tettu tarkastamaan tilauksen oi-
keellisuuden, koska avain on osa
turvallisuusjärjestelmää. Jos ha-
luat lukita kadonneen avaimen,
Sinulla täytyy olla mukana kaikki
muut moottoripyörään kuuluvat
avaimet. Lukitun avaimen voi ot-
taa uudelleen käyttöön.KelloKellon säätäminen
Kellon säätäminen ajon ai-
kana saattaa aiheuttaa on-
nettomuuden.
Säädä kello vain moottoripyörän
ollessa paikallaan.
Kytke sytytysvirta. Pidä näppäin
1painettuna.
Tuntilukema 2vilkkuu.
Paina näppäintä 1.
Tuntilukema suurenee jokai-
sella painalluksella.
Pidä näppäin 1painettuna.
Minuuttilukema 3vilkkuu.
Paina näppäintä 1.
Minuuttilukema suurenee jokai-
sella painalluksella.
Pidä näppäintä 1painettuna tai
älä paina enää.
Asetus on päättynyt, säädetty
aika ilmestyy näyttöön.
MatkamittariMatkamittarin valintaKytke sytytysvirta.
Paina näppäintä 1.
449zKäyttö
Page 52 of 169

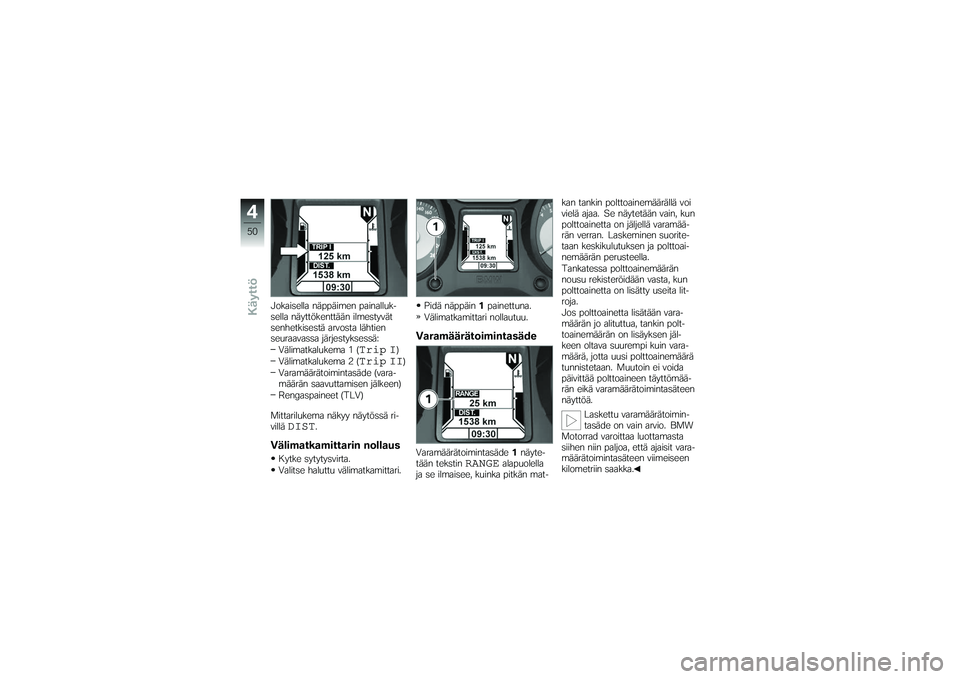

Jokaisella näppäimen painalluk-
sella näyttökenttään ilmestyvät
senhetkisestä arvosta lähtien
seuraavassa järjestyksessä:Välimatkalukema 1 (
Trip I
)
Välimatkalukema 2 (
Trip II
)
Varamäärätoimintasäde (vara-
määrän saavuttamisen jälkeen)
Rengaspaineet (TLV)
Mittarilukema näkyy näytössä ri-
villä
DIST
.
Välimatkamittarin nollausKytke sytytysvirta.
Valitse haluttu välimatkamittari. Pidä näppäin
1painettuna.
Välimatkamittari nollautuu.
VaramäärätoimintasädeVaramäärätoimintasäde 1näyte-
tään tekstin
RANGE
alapuolella
ja se ilmaisee, kuinka pitkän mat- kan tankin polttoainemäärällä voi
vielä ajaa. Se näytetään vain, kun
polttoainetta on jäljellä varamää-
rän verran. Laskeminen suorite-
taan keskikulutuksen ja polttoai-
nemäärän perusteella.
Tankatessa polttoainemäärän
nousu rekisteröidään vasta, kun
polttoainetta on lisätty useita lit-
roja.
Jos polttoainetta lisätään vara-
määrän jo alituttua, tankin polt-
toainemäärän on lisäyksen jäl-
keen oltava suurempi kuin vara-
määrä, jotta uusi polttoainemäärä
tunnistetaan. Muutoin ei voida
päivittää polttoaineen täyttömää-
rän eikä varamäärätoimintasäteen
näyttöä.
Laskettu varamäärätoimin-
tasäde on vain arvio. BMW
Motorrad varoittaa luottamasta
siihen niin paljoa, että ajaisit vara-
määrätoimintasäteen viimeiseen
kilometriin saakka.
450zKäyttö
Page 53 of 169
MonitoiminäyttöHimmennyksen
säätäminen
Himmennyksen säätäminen
ajon aikana saattaa aiheut-
taa onnettomuuden.
Säädä himmennystä vain mootto-
ripyörän ollessa paikallaan.
Paina näppäintä 1.
Näyttökenttään 2ilmestyy vai-
mennusaste.
Paina näppäintä 1uudelleen.
Näytön valaistus muuttuu kirk-
kaammaksi näppäimen jokaisen
painalluksen myötä. Kun suu- rin mahdollinen valoisuus on
saavutettu, se alkaa pienentyä
näppäimen jokaisen painalluk-
sen myötä.
Ajotietokone
TLV
Näytön valintaKytke sytytysvirta.
Paina näppäintä
1. Jokaisella näppäimen painalluk-
sella näyttökenttään ilmestyvät
senhetkisestä arvosta lähtien
seuraavassa järjestyksessä:
Ulkolämpötila
Toimintasäde
Keskinopeus
Keskikulutus
Öljymäärähuomautus
Rengaspaineet (TLV)
451zKäyttö
Page 54 of 169

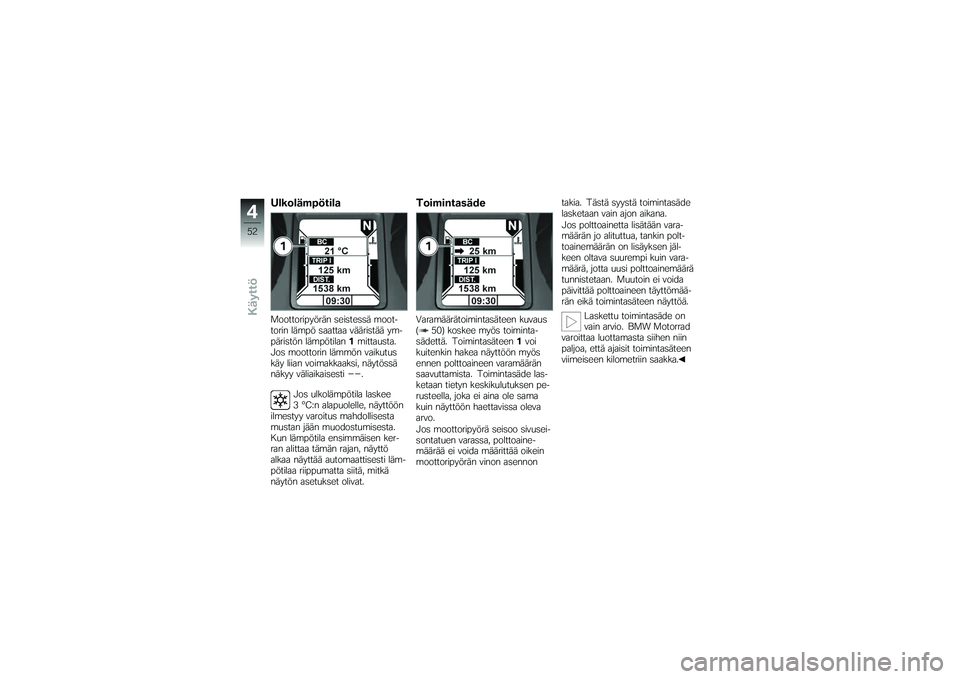

UlkolämpötilaMoottoripyörän seistessä moot-
torin lämpö saattaa vääristää ym-
päristön lämpötilan1mittausta.
Jos moottorin lämmön vaikutus
käy liian voimakkaaksi, näytössä
näkyy väliaikaisesti
--
.
Jos ulkolämpötila laskee
3 °C:n alapuolelle, näyttöön
ilmestyy varoitus mahdollisesta
mustan jään muodostumisesta.
Kun lämpötila ensimmäisen ker-
ran alittaa tämän rajan, näyttö
alkaa näyttää automaattisesti läm-
pötilaa riippumatta siitä, mitkä
näytön asetukset olivat.
ToimintasädeVaramäärätoimintasäteen kuvaus
( 50) koskee myös toiminta-
sädettä. Toimintasäteen 1voi
kuitenkin hakea näyttöön myös
ennen polttoaineen varamäärän
saavuttamista. Toimintasäde las-
ketaan tietyn keskikulutuksen pe-
rusteella, joka ei aina ole sama
kuin näyttöön haettavissa oleva
arvo.
Jos moottoripyörä seisoo sivusei-
sontatuen varassa, polttoaine-
määrää ei voida määrittää oikein
moottoripyörän vinon asennon takia. Tästä syystä toimintasäde
lasketaan vain ajon aikana.
Jos polttoainetta lisätään vara-
määrän jo alituttua, tankin polt-
toainemäärän on lisäyksen jäl-
keen oltava suurempi kuin vara-
määrä, jotta uusi polttoainemäärä
tunnistetaan. Muutoin ei voida
päivittää polttoaineen täyttömää-
rän eikä toimintasäteen näyttöä.
Laskettu toimintasäde on
vain arvio. BMW Motorrad
varoittaa luottamasta siihen niin
paljoa, että ajaisit toimintasäteen
viimeiseen kilometriin saakka.
452zKäyttö
Page 55 of 169
KeskinopeusKeskinopeuden1laskennassa
otetaan huomioon viimeisen nol-
lauksen jälkeen kulunut aika.
Ajon keskeytyksiä, jolloin moottori
on ollut sammutettuna, ei oteta
huomioon.Keskinopeuden nollausKytke sytytysvirta.
Valitse keskinopeus. Pidä näppäin
1painettuna.
Keskinopeus nollautuu.
KeskikulutusKeskikulutuksen 1laskennassa
otetaan huomioon viimeisen nol-
lauksen jälkeen kulutettu polttoai- nemäärä ja tuona aikana ajetut
kilometrit.
Keskikulutuksen nollausKytke sytytysvirta.
Valitse keskikulutus.
Pidä näppäin
1painettuna.
Keskikulutus nollautuu.
453zKäyttö
Page 56 of 169

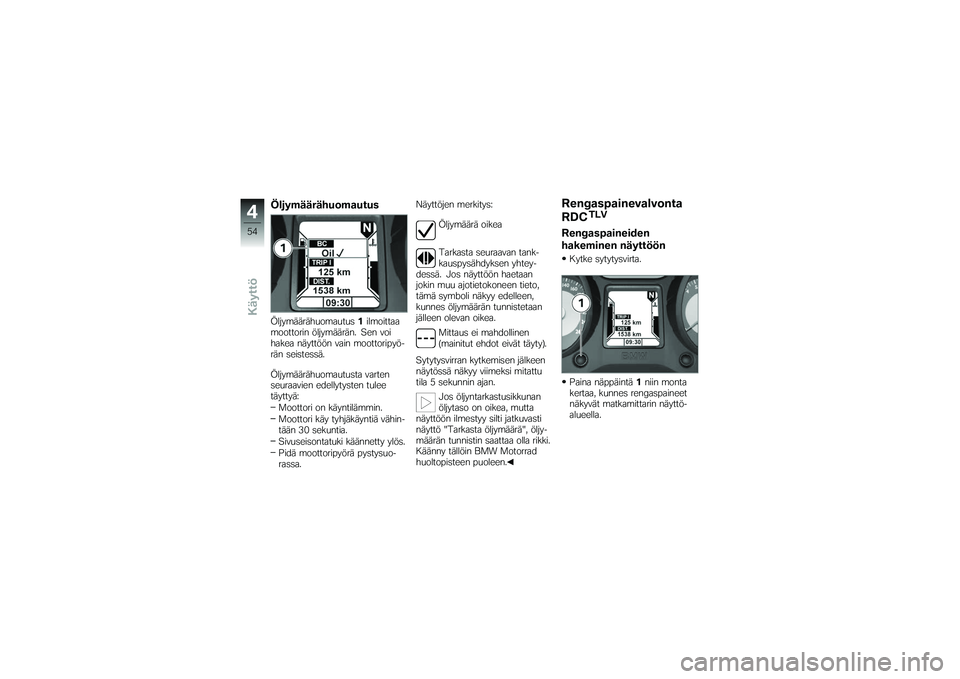

ÖljymäärähuomautusÖljymäärähuomautus1ilmoittaa
moottorin öljymäärän. Sen voi
hakea näyttöön vain moottoripyö-
rän seistessä.
Öljymäärähuomautusta varten
seuraavien edellytysten tulee
täyttyä:
Moottori on käyntilämmin.
Moottori käy tyhjäkäyntiä vähin-
tään 30 sekuntia.
Sivuseisontatuki käännetty ylös.
Pidä moottoripyörä pystysuo-
rassa. Näyttöjen merkitys:
Öljymäärä oikea
Tarkasta seuraavan tank-
kauspysähdyksen yhtey-
dessä. Jos näyttöön haetaan
jokin muu ajotietokoneen tieto,
tämä symboli näkyy edelleen,
kunnes öljymäärän tunnistetaan
jälleen olevan oikea.
Mittaus ei mahdollinen
(mainitut ehdot eivät täyty).
Sytytysvirran kytkemisen jälkeen
näytössä näkyy viimeksi mitattu
tila 5 sekunnin ajan. Jos öljyntarkastusikkunan
öljytaso on oikea, mutta
näyttöön ilmestyy silti jatkuvasti
näyttö "Tarkasta öljymäärä", öljy-
määrän tunnistin saattaa olla rikki.
Käänny tällöin BMW Motorrad
huoltopisteen puoleen.
Rengaspainevalvonta
RDC
TLV
Rengaspaineiden
hakeminen näyttöönKytke sytytysvirta.
Paina näppäintä 1niin monta
kertaa, kunnes rengaspaineet
näkyvät matkamittarin näyttö-
alueella.
