2007 BMW MOTORRAD K 1200 GT Käsikirja (in Finnish)

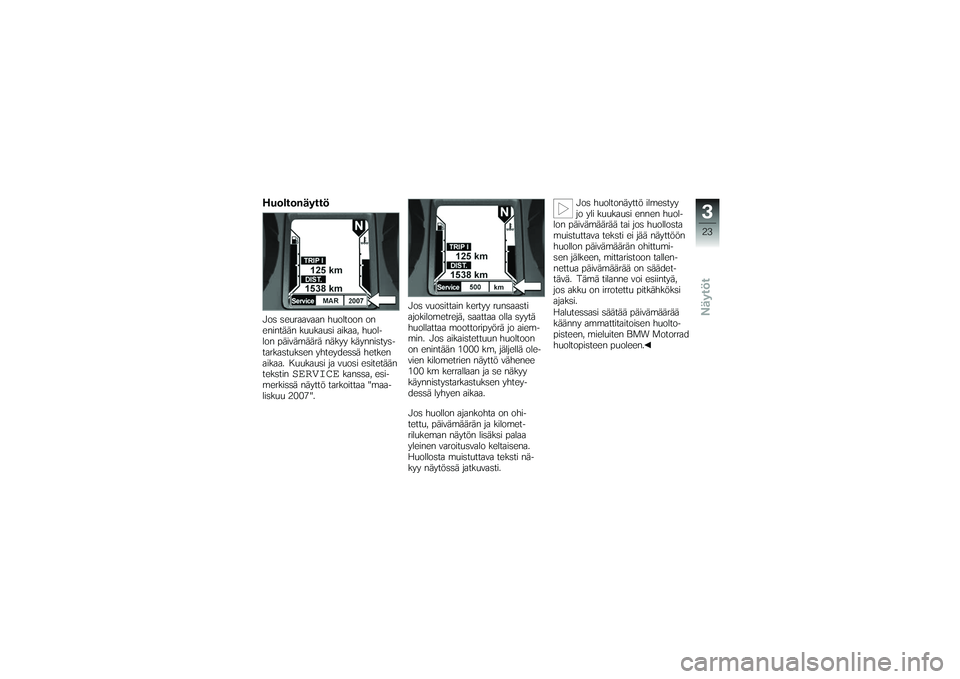

HuoltonäyttöJos seuraavaan huoltoon on
enintään kuukausi aikaa, huol-
lon päivämäärä näkyy käynnistys-
tarkastuksen yhteydessä hetken
aikaa. Kuukausi ja vuosi esitetään
tekstin
SERVICE
kanssa, esi-
merkissä näyttö tarkoittaa "maa-
liskuu 2007". Jos vuosittain kertyy runsaasti
ajokilometrejä, saattaa olla syytä
huollattaa moottoripyörä jo aiem-
min. Jos aikaistettuun huoltoon
on enintään 1000 km, jäljellä ole-
vien kilometrien näyttö vähenee
100 km kerrallaan ja se näkyy
käynnistystarkastuksen yhtey-
dessä lyhyen aikaa.
Jos huollon ajankohta on ohi-
tettu, päivämäärän ja kilomet-
rilukeman näytön lisäksi palaa
yleinen varoitusvalo keltaisena.
Huollosta muistuttava teksti nä-
kyy näytössä jatkuvasti. Jos huoltonäyttö ilmestyy
jo yli kuukausi ennen huol-
lon päivämäärää tai jos huollosta
muistuttava teksti ei jää näyttöön
huollon päivämäärän ohittumi-
sen jälkeen, mittaristoon tallen-
nettua päivämäärää on säädet-
tävä. Tämä tilanne voi esiintyä,
jos akku on irrotettu pitkähköksi
ajaksi.
Halutessasi säätää päivämäärää
käänny ammattitaitoisen huolto-
pisteen, mieluiten BMW Motorrad
huoltopisteen puoleen.

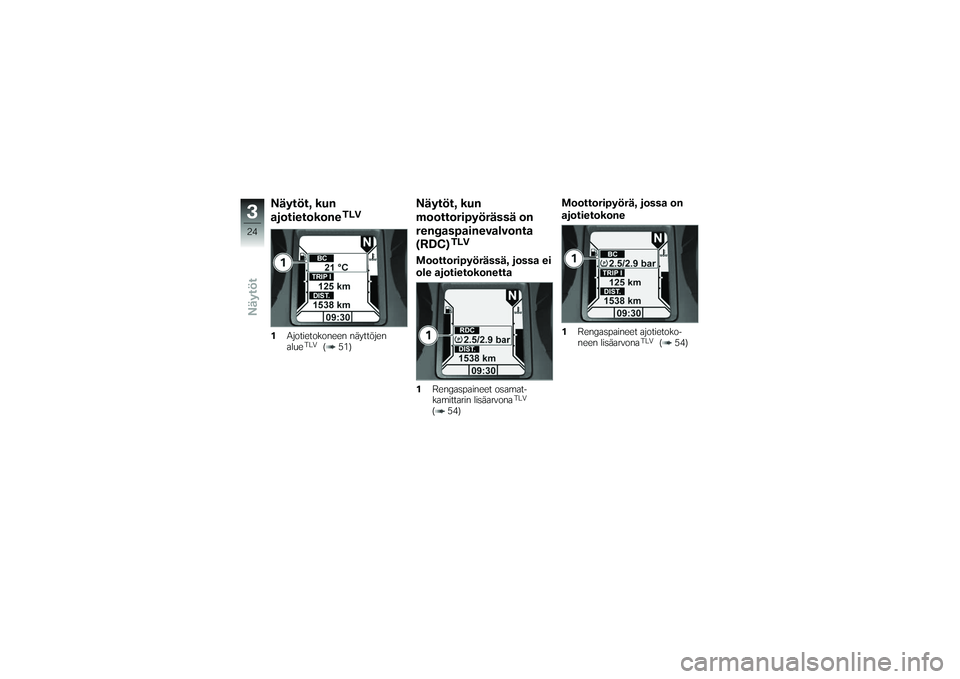

323zNäytöt

Näytöt, kun
ajotietokone
TLV
1 Ajotietokoneen näyttöjen
alue
TLV
( 51)
Näytöt, kun
moottoripyörässä on
rengaspainevalvonta
(RDC)
TLV
Moottoripyörässä, jossa ei
ole ajotietokonetta1Rengaspaineet osamat-
kamittarin lisäarvona
TLV
( 54)
Moottoripyörä, jossa on
ajotietokone1Rengaspaineet ajotietoko-
neen lisäarvona
TLV
( 54)
324zNäytöt

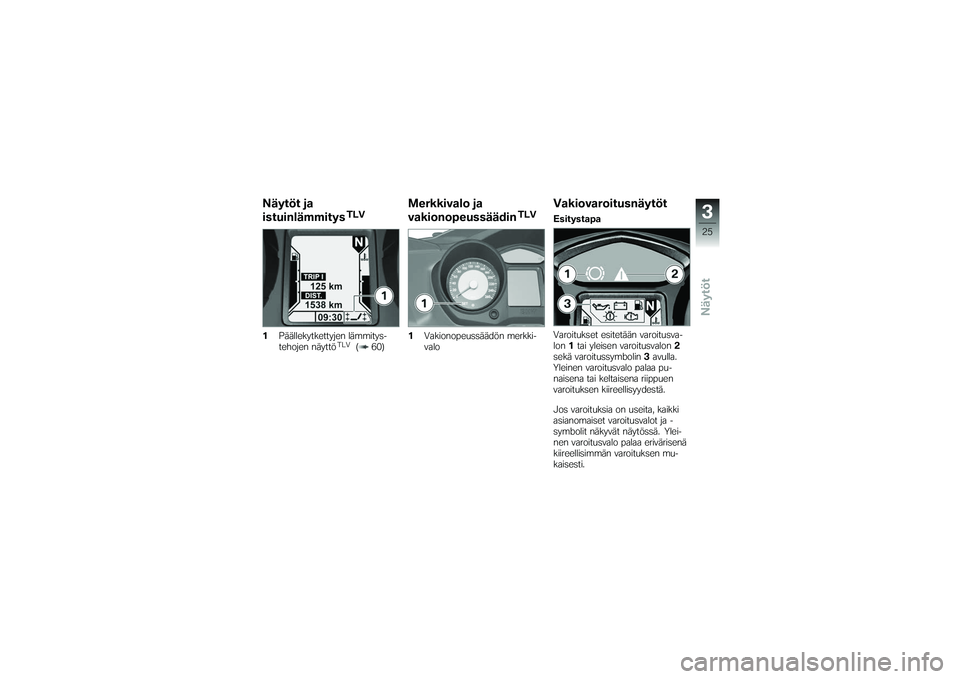

Näytöt ja
istuinlämmitys
TLV
1 Päällekytkettyjen lämmitys-
tehojen näyttöTLV
( 60)
Merkkivalo ja
vakionopeussäädin
TLV
1 Vakionopeussäädön merkki-
valo
VakiovaroitusnäytötEsitystapa
Varoitukset esitetään varoitusva-
lon1tai yleisen varoitusvalon 2
sekä varoitussymbolin 3avulla.
Yleinen varoitusvalo palaa pu-
naisena tai keltaisena riippuen
varoituksen kiireellisyydestä.
Jos varoituksia on useita, kaikki
asianomaiset varoitusvalot ja -
symbolit näkyvät näytössä. Ylei-
nen varoitusvalo palaa erivärisenä
kiireellisimmän varoituksen mu-
kaisesti.
325zNäytöt

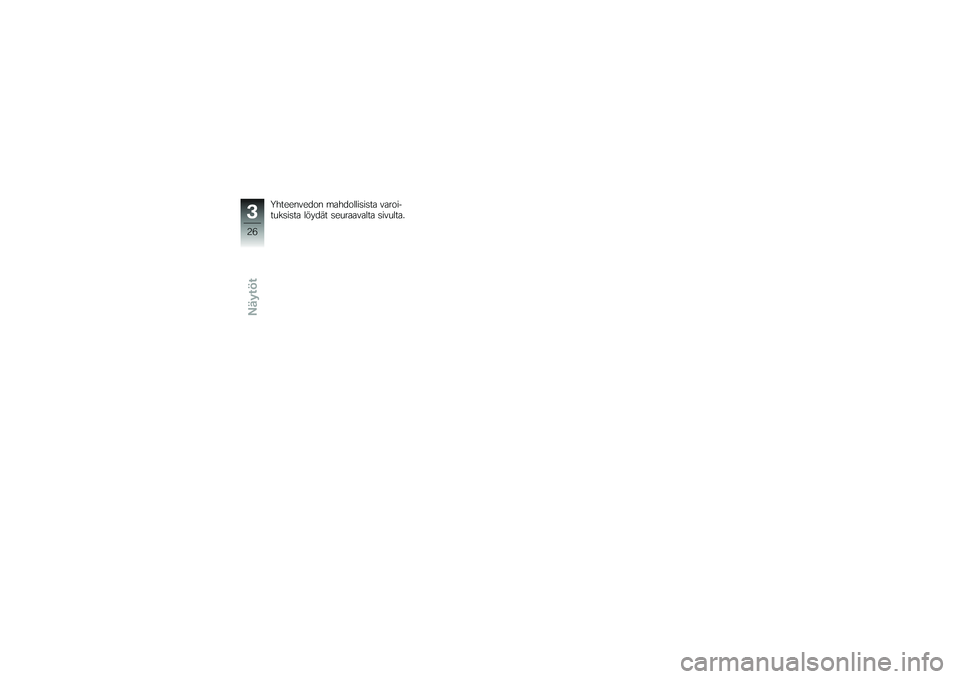

Yhteenvedon mahdollisista varoi-
tuksista löydät seuraavalta sivulta.
326zNäytöt

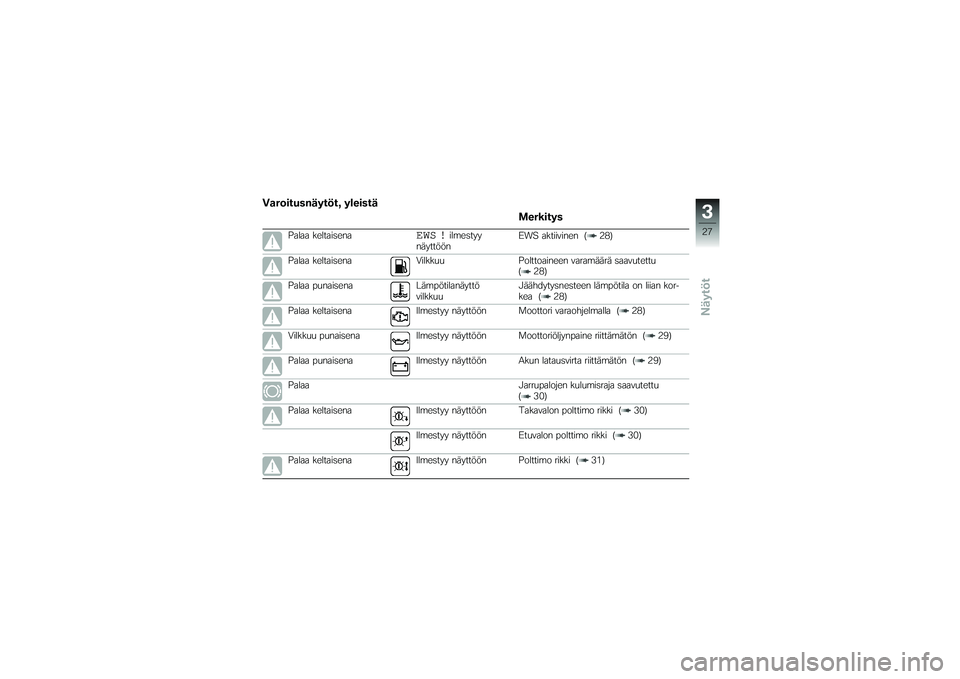

Varoitusnäytöt, yleistäMerkitys
Palaa keltaisena
EWS !
ilmestyy
näyttöön EWS aktiivinen ( 28)
Palaa keltaisena Vilkkuu Polttoaineen varamäärä saavutettu ( 28)
Palaa punaisena Lämpötilanäyttö vilkkuuJäähdytysnesteen lämpötila on liian kor-
kea ( 28)
Palaa keltaisena Ilmestyy näyttöön Moottori varaohjelmalla ( 28)
Vilkkuu punaisena Ilmestyy näyttöön Moottoriöljynpaine riittämätön ( 29)
Palaa punaisena Ilmestyy näyttöön Akun latausvirta riittämätön ( 29)
Palaa Jarrupalojen kulumisraja saavutettu ( 30)
Palaa keltaisena Ilmestyy näyttöön Takavalon polttimo rikki ( 30)
Ilmestyy näyttöön Etuvalon polttimo rikki ( 30)
Palaa keltaisena Ilmestyy näyttöön Polttimo rikki ( 31)
327zNäytöt

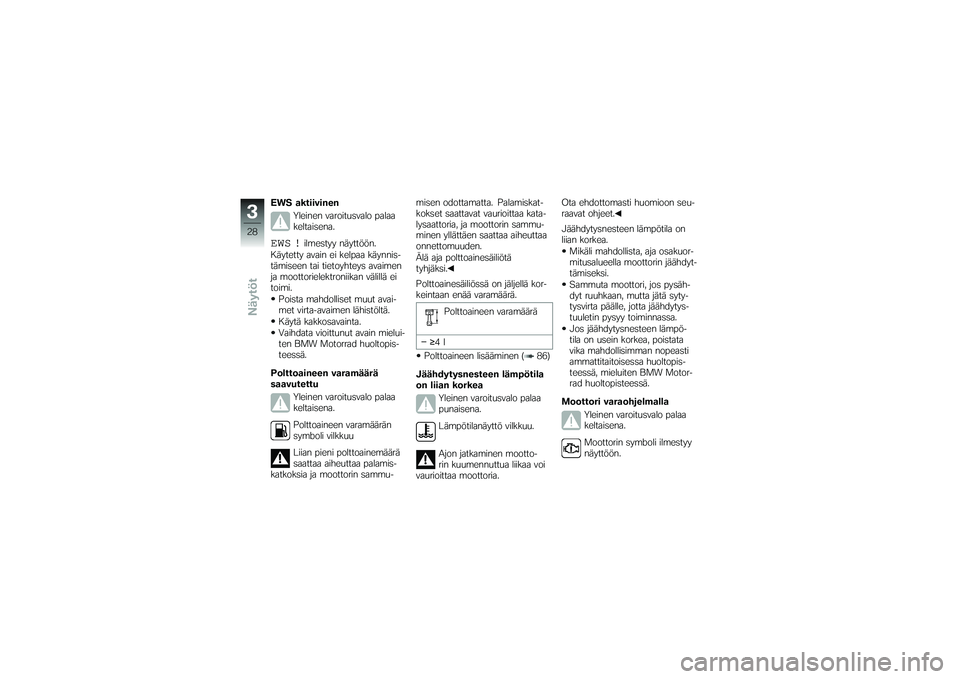

EWS aktiivinenYleinen varoitusvalo palaa
keltaisena.EWS !
ilmestyy näyttöön.
Käytetty avain ei kelpaa käynnis-
tämiseen tai tietoyhteys avaimen
ja moottorielektroniikan välillä ei
toimi. Poista mahdolliset muut avai-
met virta-avaimen lähistöltä.
Käytä kakkosavainta.
Vaihdata vioittunut avain mielui-
ten BMW Motorrad huoltopis-
teessä.
Polttoaineen varamäärä
saavutettu Yleinen varoitusvalo palaa
keltaisena.
Polttoaineen varamäärän
symboli vilkkuu
Liian pieni polttoainemäärä
saattaa aiheuttaa palamis-
katkoksia ja moottorin sammu- misen odottamatta. Palamiskat-
kokset saattavat vaurioittaa kata-
lysaattoria, ja moottorin sammu-
minen yllättäen saattaa aiheuttaa
onnettomuuden.
Älä aja polttoainesäiliötä
tyhjäksi.
Polttoainesäiliössä on jäljellä kor-
keintaan enää varamäärä.
Polttoaineen varamäärä
≥ 4l
Polttoaineen lisääminen ( 86)
Jäähdytysnesteen lämpötila
on liian korkea Yleinen varoitusvalo palaa
punaisena.
Lämpötilanäyttö vilkkuu.
Ajon jatkaminen mootto-
rin kuumennuttua liikaa voi
vaurioittaa moottoria. Ota ehdottomasti huomioon seu-
raavat ohjeet.
Jäähdytysnesteen lämpötila on
liian korkea.
Mikäli mahdollista, aja osakuor-
mitusalueella moottorin jäähdyt-
tämiseksi.
Sammuta moottori, jos pysäh-
dyt ruuhkaan, mutta jätä syty-
tysvirta päälle, jotta jäähdytys-
tuuletin pysyy toiminnassa.
Jos jäähdytysnesteen lämpö-
tila on usein korkea, poistata
vika mahdollisimman nopeasti
ammattitaitoisessa huoltopis-
teessä, mieluiten BMW Motor-
rad huoltopisteessä.
Moottori varaohjelmalla Yleinen varoitusvalo palaa
keltaisena.
Moottorin symboli ilmestyy
näyttöön.
328zNäytöt

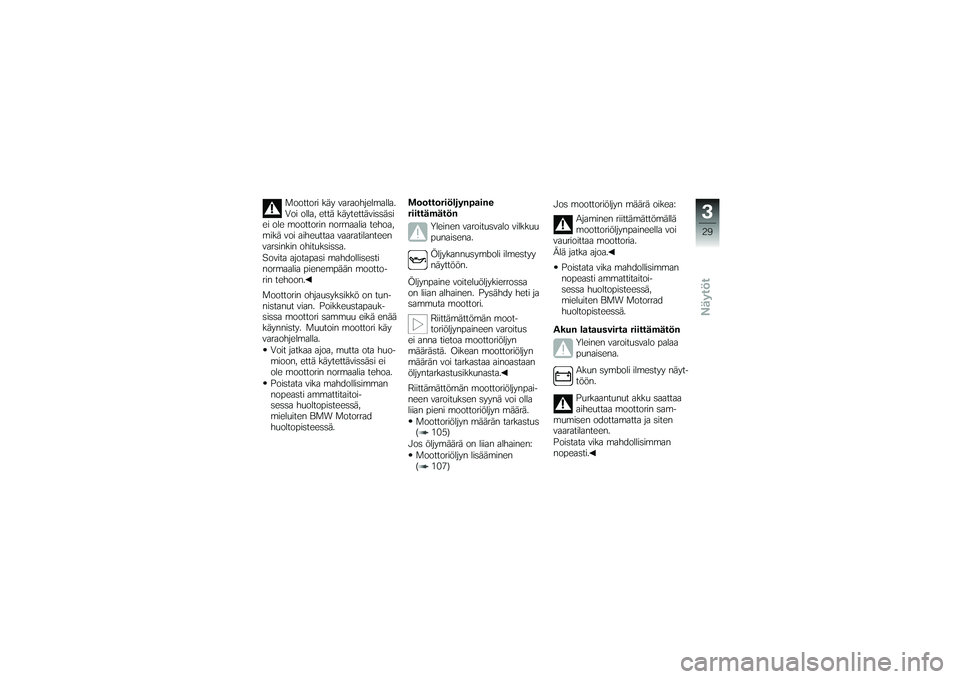

Moottori käy varaohjelmalla.
Voi olla, että käytettävissäsi
ei ole moottorin normaalia tehoa,
mikä voi aiheuttaa vaaratilanteen
varsinkin ohituksissa.
Sovita ajotapasi mahdollisesti
normaalia pienempään mootto-
rin tehoon.
Moottorin ohjausyksikkö on tun-
nistanut vian. Poikkeustapauk-
sissa moottori sammuu eikä enää
käynnisty. Muutoin moottori käy
varaohjelmalla.
Voit jatkaa ajoa, mutta ota huo-
mioon, että käytettävissäsi ei
ole moottorin normaalia tehoa.
Poistata vika mahdollisimman
nopeasti ammattitaitoi-
sessa huoltopisteessä,
mieluiten BMW Motorrad
huoltopisteessä. Moottoriöljynpaine
riittämätön
Yleinen varoitusvalo vilkkuu
punaisena.
Öljykannusymboli ilmestyy
näyttöön.
Öljynpaine voiteluöljykierrossa
on liian alhainen. Pysähdy heti ja
sammuta moottori. Riittämättömän moot-
toriöljynpaineen varoitus
ei anna tietoa moottoriöljyn
määrästä. Oikean moottoriöljyn
määrän voi tarkastaa ainoastaan
öljyntarkastusikkunasta.
Riittämättömän moottoriöljynpai-
neen varoituksen syynä voi olla
liian pieni moottoriöljyn määrä.
Moottoriöljyn määrän tarkastus
( 105)
Jos öljymäärä on liian alhainen: Moottoriöljyn lisääminen
( 107) Jos moottoriöljyn määrä oikea:
Ajaminen riittämättömällä
moottoriöljynpaineella voi
vaurioittaa moottoria.
Älä jatka ajoa.
Poistata vika mahdollisimman
nopeasti ammattitaitoi-
sessa huoltopisteessä,
mieluiten BMW Motorrad
huoltopisteessä.
Akun latausvirta riittämätön Yleinen varoitusvalo palaa
punaisena.
Akun symboli ilmestyy näyt-
töön.
Purkaantunut akku saattaa
aiheuttaa moottorin sam-
mumisen odottamatta ja siten
vaaratilanteen.
Poistata vika mahdollisimman
nopeasti.
329zNäytöt

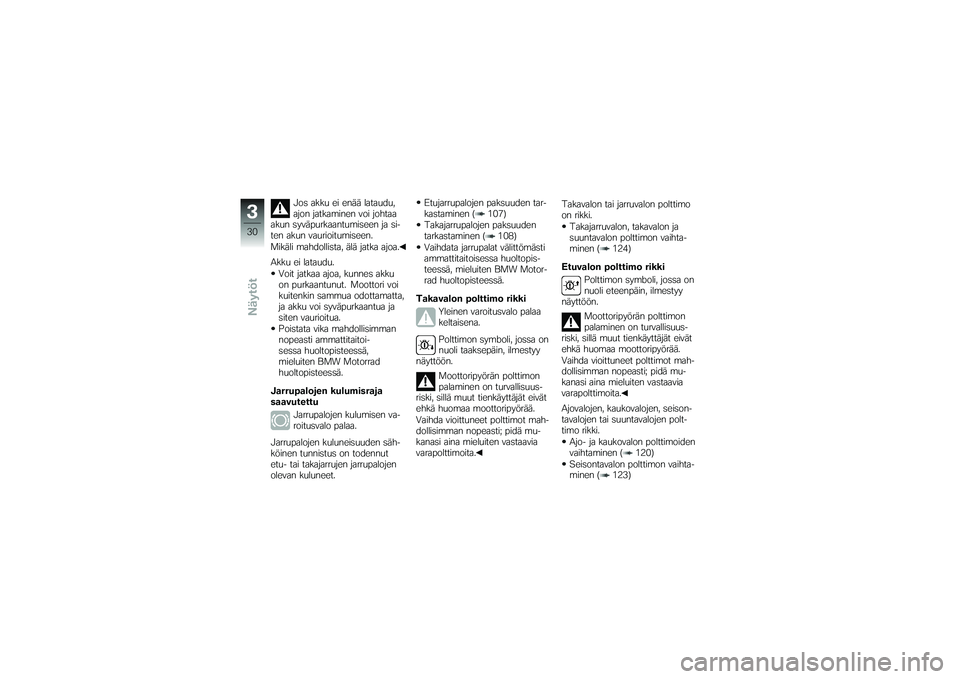

Jos akku ei enää lataudu,
ajon jatkaminen voi johtaa
akun syväpurkaantumiseen ja si-
ten akun vaurioitumiseen.
Mikäli mahdollista, älä jatka ajoa.
Akku ei lataudu.
Voit jatkaa ajoa, kunnes akku
on purkaantunut. Moottori voi
kuitenkin sammua odottamatta,
ja akku voi syväpurkaantua ja
siten vaurioitua.
Poistata vika mahdollisimman
nopeasti ammattitaitoi-
sessa huoltopisteessä,
mieluiten BMW Motorrad
huoltopisteessä.
Jarrupalojen kulumisraja
saavutettu Jarrupalojen kulumisen va-
roitusvalo palaa.
Jarrupalojen kuluneisuuden säh-
köinen tunnistus on todennut
etu- tai takajarrujen jarrupalojen
olevan kuluneet. Etujarrupalojen paksuuden tar-
kastaminen ( 107)
Takajarrupalojen paksuuden
tarkastaminen ( 108)
Vaihdata jarrupalat välittömästi
ammattitaitoisessa huoltopis-
teessä, mieluiten BMW Motor-
rad huoltopisteessä.
Takavalon polttimo rikki Yleinen varoitusvalo palaa
keltaisena.
Polttimon symboli, jossa on
nuoli taaksepäin, ilmestyy
näyttöön.
Moottoripyörän polttimon
palaminen on turvallisuus-
riski, sillä muut tienkäyttäjät eivät
ehkä huomaa moottoripyörää.
Vaihda vioittuneet polttimot mah-
dollisimman nopeasti; pidä mu-
kanasi aina mieluiten vastaavia
varapolttimoita. Takavalon tai jarruvalon polttimo
on rikki.
Takajarruvalon, takavalon ja
suuntavalon polttimon vaihta-
minen ( 124)
Etuvalon polttimo rikki Polttimon symboli, jossa on
nuoli eteenpäin, ilmestyy
näyttöön.
Moottoripyörän polttimon
palaminen on turvallisuus-
riski, sillä muut tienkäyttäjät eivät
ehkä huomaa moottoripyörää.
Vaihda vioittuneet polttimot mah-
dollisimman nopeasti; pidä mu-
kanasi aina mieluiten vastaavia
varapolttimoita.
Ajovalojen, kaukovalojen, seison-
tavalojen tai suuntavalojen polt-
timo rikki.
Ajo- ja kaukovalon polttimoiden
vaihtaminen ( 120)
Seisontavalon polttimon vaihta-
minen ( 123)
330zNäytöt
