Page 17 of 169

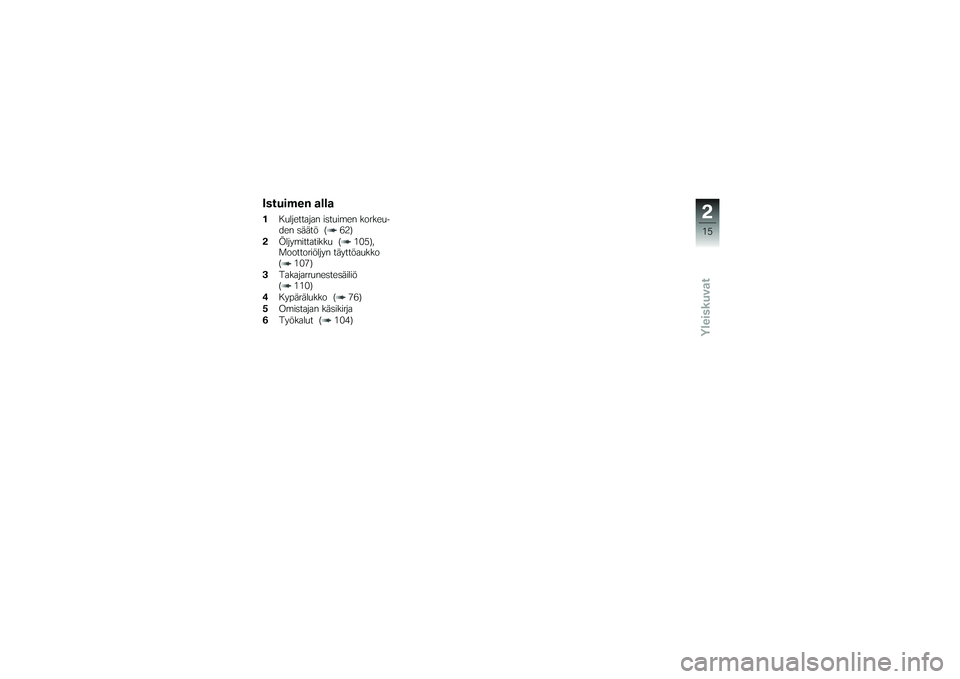

Istuimen alla1Kuljettajan istuimen korkeu-
den säätö ( 62)
2 Öljymittatikku ( 105),
Moottoriöljyn täyttöaukko
( 107)
3 Takajarrunestesäiliö
( 110)
4 Kypärälukko ( 76)
5 Omistajan käsikirja
6 Työkalut ( 104)
215zYleiskuvat
Page 18 of 169

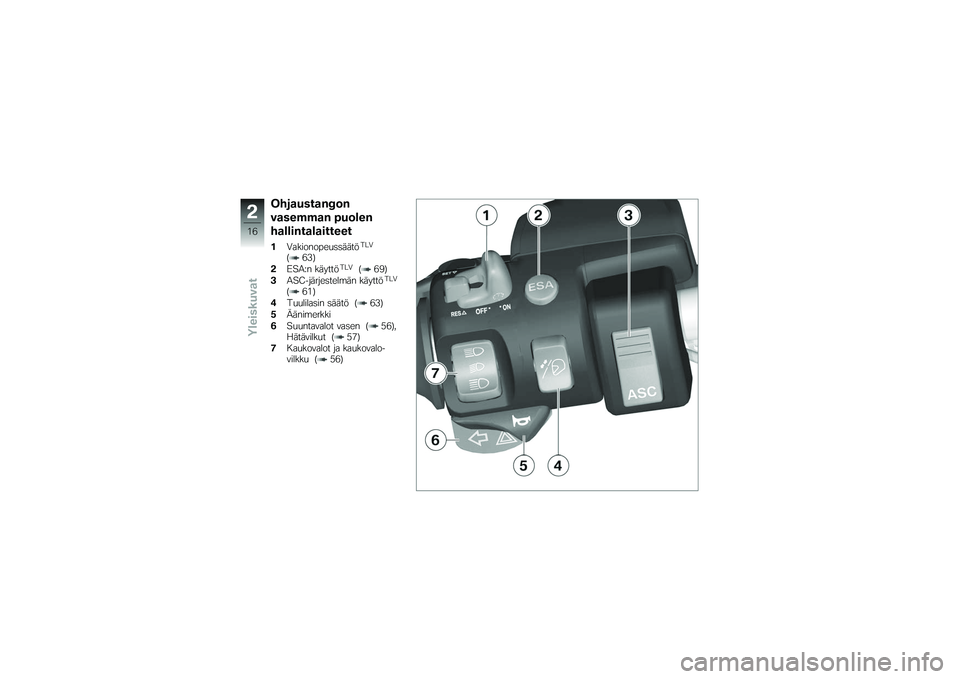

Ohjaustangon
vasemman puolen
hallintalaitteet1Vakionopeussäätö
TLV
( 63)
2 ESA:n käyttö
TLV
( 69)
3 ASC-järjestelmän käyttö
TLV
( 61)
4 Tuulilasin säätö ( 63)
5 Äänimerkki
6 Suuntavalot vasen ( 56),
Hätävilkut ( 57)
7 Kaukovalot ja kaukovalo-
vilkku ( 56)
216zYleiskuvat
Page 19 of 169

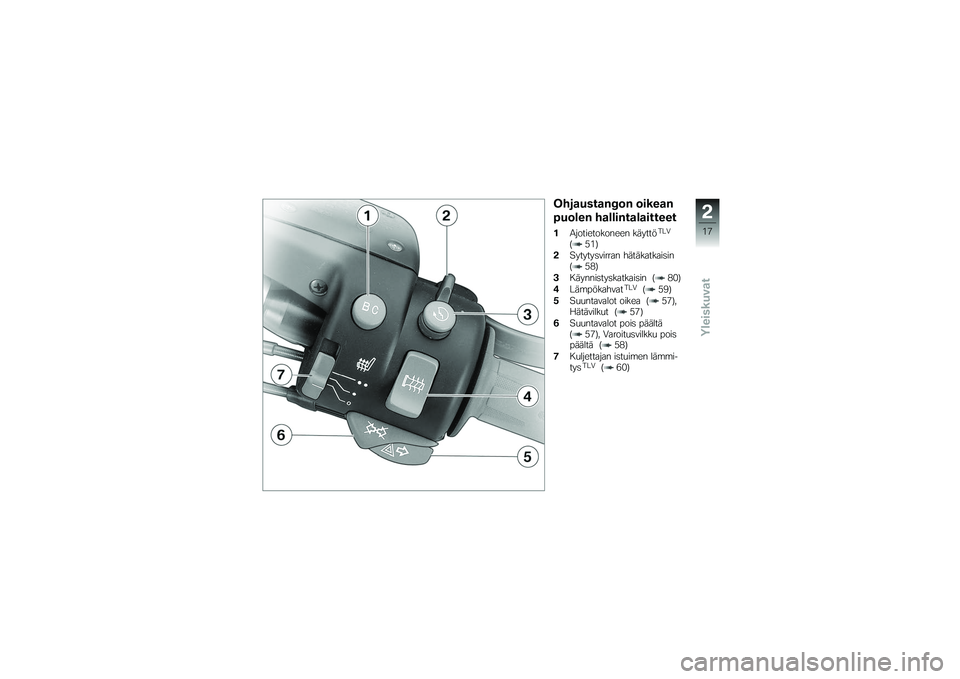

Ohjaustangon oikean
puolen hallintalaitteet1Ajotietokoneen käyttö
TLV
( 51)
2 Sytytysvirran hätäkatkaisin
( 58)
3 Käynnistyskatkaisin ( 80)
4 Lämpökahvat
TLV
( 59)
5 Suuntavalot oikea ( 57),
Hätävilkut ( 57)
6 Suuntavalot pois päältä
( 57), Varoitusvilkku pois
päältä ( 58)
7 Kuljettajan istuimen lämmi-
tys
TLV
( 60)
217zYleiskuvat
Page 20 of 169

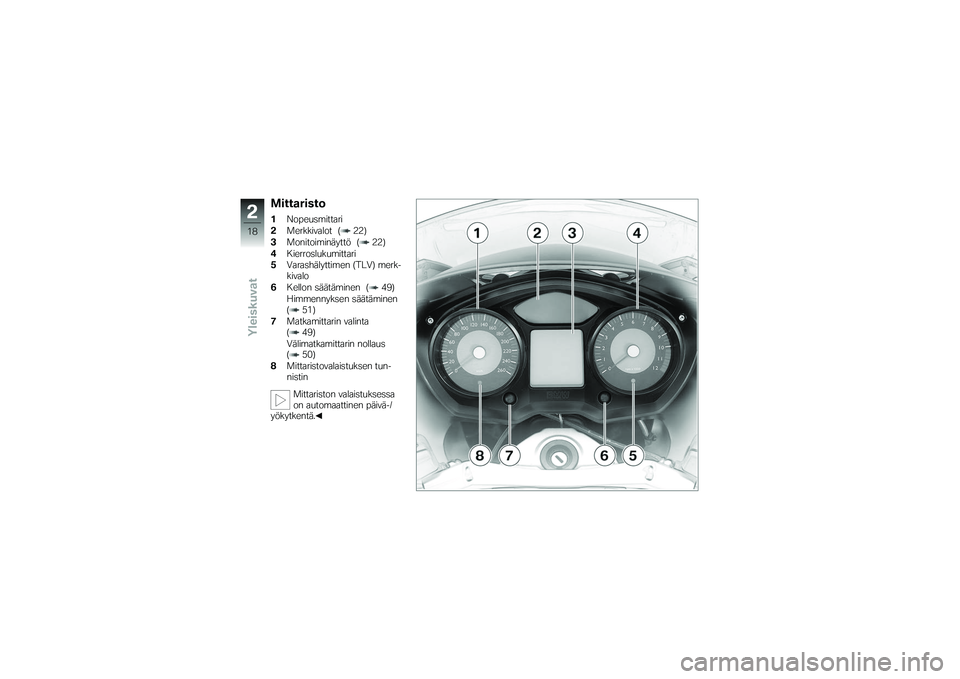

Mittaristo1Nopeusmittari
2 Merkkivalot ( 22)
3 Monitoiminäyttö ( 22)
4 Kierroslukumittari
5 Varashälyttimen (TLV) merk-
kivalo
6 Kellon säätäminen ( 49)
Himmennyksen säätäminen
( 51)
7 Matkamittarin valinta
( 49)
Välimatkamittarin nollaus
( 50)
8 Mittaristovalaistuksen tun-
nistin
Mittariston valaistuksessa
on automaattinen päivä-/
yökytkentä.
218zYleiskuvat
Page 21 of 169

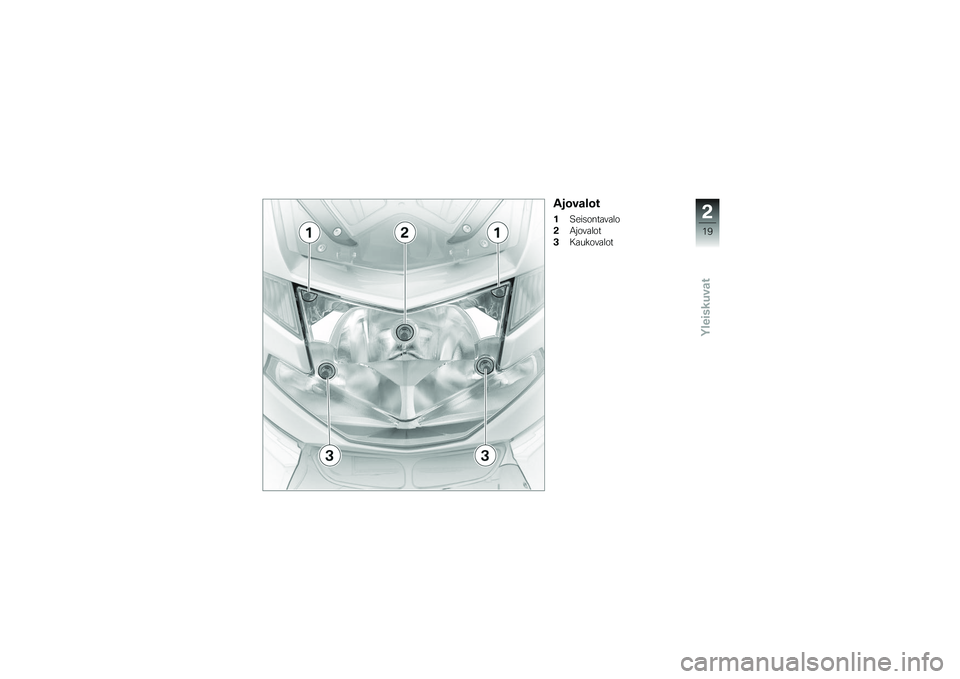

Ajovalot1Seisontavalo
2 Ajovalot
3 Kaukovalot
219zYleiskuvat
Page 22 of 169
Page 23 of 169

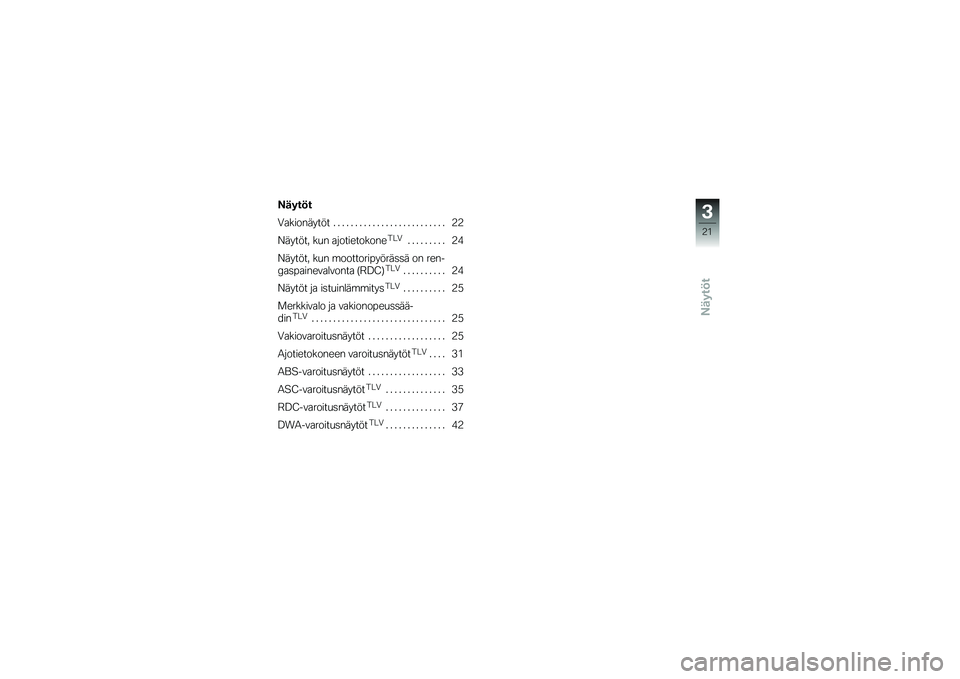

Näytöt
Näytöt
Vakionäytöt . . ........................ 22
Näytöt, kun ajotietokone
TLV
......... 24
Näytöt, kun moottoripyörässä on ren-
gaspainevalvonta (RDC)
TLV
.......... 24
Näytöt ja istuinlämmitys
TLV
.......... 25
Merkkivalo ja vakionopeussää-
din
TLV
............................... 25
Vakiovaroitusnäytöt . ................. 25
Ajotietokoneen varoitusnäytöt
TLV
.... 31
ABS-varoitusnäytöt . ................. 33
ASC-varoitusnäytöt
TLV
.............. 35
RDC-varoitusnäytöt
TLV
.............. 37
DWA-varoitusnäytöt
TLV
.............. 42
321zNäytöt
Page 24 of 169

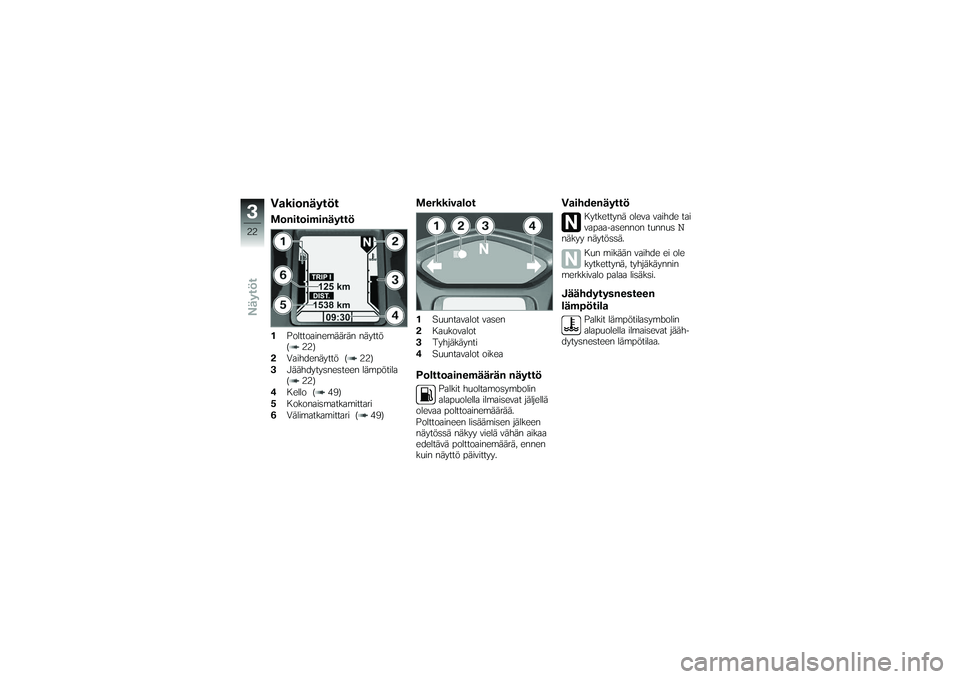

VakionäytötMonitoiminäyttö1Polttoainemäärän näyttö
( 22)
2 Vaihdenäyttö ( 22)
3 Jäähdytysnesteen lämpötila
( 22)
4 Kello ( 49)
5 Kokonaismatkamittari
6 Välimatkamittari ( 49)
Merkkivalot1Suuntavalot vasen
2 Kaukovalot
3 Tyhjäkäynti
4 Suuntavalot oikeaPolttoainemäärän näyttö
Palkit huoltamosymbolin
alapuolella ilmaisevat jäljellä
olevaa polttoainemäärää.
Polttoaineen lisäämisen jälkeen
näytössä näkyy vielä vähän aikaa
edeltävä polttoainemäärä, ennen
kuin näyttö päivittyy.
Vaihdenäyttö
Kytkettynä oleva vaihde tai
vapaa-asennon tunnus
N
näkyy näytössä.
Kun mikään vaihde ei ole
kytkettynä, tyhjäkäynnin
merkkivalo palaa lisäksi.Jäähdytysnesteen
lämpötila
Palkit lämpötilasymbolin
alapuolella ilmaisevat jääh-
dytysnesteen lämpötilaa.
322zNäytöt
