2007 BMW MOTORRAD K 1200 GT Käsikirja (in Finnish)

BMW Motorrad etupyörän
huoltopukkia ei ole suun-
niteltu pitämään moottoripyörää
pystyssä ilman keskiseisontatu-
kea tai aputelinettä. Ainoastaan
etupyörän huoltopukin ja taka-
pyörän varassa seisova moottori-
pyörä saattaa kaatua.
Aseta moottoripyörä ennen nos-
tamista BMW Motorrad etupyö-
rän huoltopukille keskiseisonta-
tuen tai aputelineen varaan.
Etupyörän huoltopukin
asentaminenNosta moottoripyörä keskisei-
sontatuen varaan tasaiselle ja
kiinteälle alustalle. Löystytä säätöruuvit
1.
Työnnä molempia kiinnitystap-
peja 2niin pitkälle ulospäin,
kunnes etuhaarukka sopii nii-
den väliin.
Säädä etupyörän huoltopukin
korkeus sopivaksi kohdistustap-
pien 3avulla.
Kohdista etupyörän huoltopukki
keskelle etupyörää ja työnnä
pukki etuakseliin. Työnnä molempia kiinnitystap-
peja
2jarrusatulakiinnityksen
avoimien kolmioiden läpi niin
pitkälle sisäänpäin, että etupyö-
rää voi vielä pyörittää kunnolla.
Jos moottoripyörässä on
BMW ABS, ABS-tunnistin-
rengas saattaa vaurioitua.
Työnnä kiinnitystappia vain niin
pitkälle sisäänpäin, että se ei
osu BMW ABS -järjestelmän
tunnistinrenkaaseen.
Kiristä säätöruuvit 1.
8119zHuolto

Jos moottoripyörää noste-
taan etupäästä liikaa, kes-
kiseisontatuki irtoaa maasta, ja
moottoripyörä voi kaatua sivulle.
Varmista, että moottoripyörää
nostettaessa keskiseisontatuki
pysyy kiinni maassa.
Paina etupyörän huoltopukkia
tasaisesti alaspäin moottoripyö-
rän nostamiseksi.
PolttimotYleisiä ohjeitaPolttimoiden vioittuminen näkyy
näytössä palaneen lampun sym-
bolin avulla. Jarruvalossa ja pe-
ruutusvalossa käytetään samoja
polttimoita, valon voimakkuus
säätyy sopivaksi. Moottoripyörän polttimon
palaminen on turvallisuus-
riski, sillä muut tienkäyttäjät eivät
ehkä huomaa moottoripyörää.
Vaihda vioittuneet polttimot mah-
dollisimman nopeasti; pidä mu-
kanasi aina mieluiten vastaavia
varapolttimoita.
Polttimossa vallitsee paine.
Jos polttimo vaurioituu,
loukkaantumisen mahdollisuus
on olemassa.
Polttimoa vaihtaessasi käytä suo-
jalaseja ja suojahansikkaita. Kaikki moottoripyörässäsi
käytetyt polttimotyypit löyty-
vät jaksosta "Tekniset tiedot".
Uusien polttimoiden la-
siin ei saa tarttua paljain
sormin. Käytä asennuksessa
apuna puhdasta, kuivaa kangas-
palaa. Likakertymät, etenkin öljy
ja rasva, heikentävät lämmönsä-
teilyä. Tästä voi olla seurauksena
ylikuumeneminen ja siten poltti-
moiden kestoiän lyheneminen.
Ajo- ja kaukovalon
polttimoiden vaihtaminen
Seuraavien töiden yhtey-
dessä moottoripyörä saattaa
kaatua, jos se ei seiso tukevasti
pystyssä.
Varmista, että moottoripyörä sei-
soo tukevasti paikallaan.
8120zHuolto

jossa on TLV Xenonvalot:Xenonvaloissa oleva kor-
keajännite aiheuttaa hen-
genvaaran, jos työt suoritetaan
epäasianmukaisesti.
Teetä xenonvaloja koskevat työt,
lampunvaihto mukaan lukien,
ammattitaitoisessa huoltopis-
teessä, mieluiten BMW Motorrad
huoltopisteessä.
Aja tilapäisesti kaukovaloilla.
Jotta vastaantuleva liikenne ei
häikäisty, säädä valojen korkeus
suurimman kuorman asentoon.
Vaihdata polttimo mah-
dollisimman nopeasti
ammattitaitoisessa huolto-
pisteessä, mieluiten BMW
Motorrad huoltopisteessä.
Pysäköi moottoripyörä tasai-
selle ja kiinteälle alustalle.
Katkaise sytytysvirta. Irrota suojus
1(ajovalo) tai suo-
jukset 2(kaukovalo).
Irrota kaukovalopolttimoiden
suojukset kiertämällä vastapäi-
vään.
Ajovalopolttimon suojuksen ir-
rottamiseksi paina lukitusvipu 3alaspäin, käännä suojus taakse-
päin ja irrota.
Irrota pistoke
4.
Irrota pidike 5lukitsimistaan ja
käännä pidike ylös.
8121zHuolto

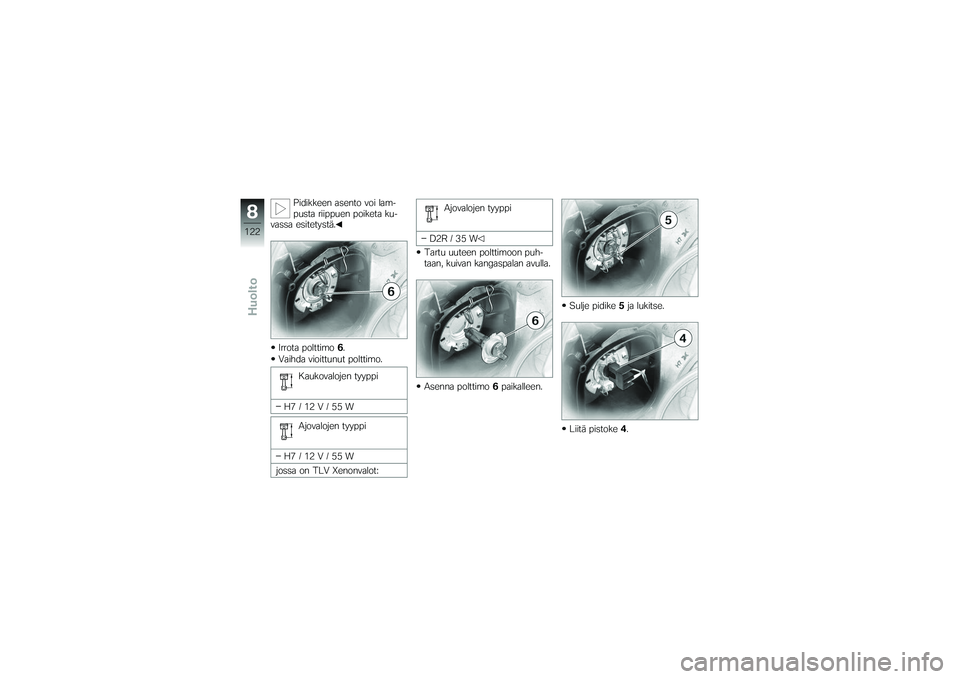

Pidikkeen asento voi lam-
pusta riippuen poiketa ku-
vassa esitetystä.
Irrota polttimo 6.
Vaihda vioittunut polttimo.
Kaukovalojen tyyppi
H7/12V/55W Ajovalojen tyyppi
H7/12V/55W
jossa on TLV Xenonvalot: Ajovalojen tyyppi
D2R / 35 W
Tartu uuteen polttimoon puh-
taan, kuivan kangaspalan avulla.
Asenna polttimo 6paikalleen. Sulje pidike
5ja lukitse.
Liitä pistoke 4.
8122zHuolto

Asenna suojus1(ajovalo) tai
suojukset 2(kaukovalo).Seisontavalon polttimon
vaihtaminen
Seuraavien töiden yhtey-
dessä moottoripyörä saattaa
kaatua, jos se ei seiso tukevasti
pystyssä.
Varmista, että moottoripyörä sei-
soo tukevasti paikallaan.
Pysäköi moottoripyörä tasai-
selle ja kiinteälle alustalle.
Katkaise sytytysvirta. Oikea seisontavalo: irrota pis-
toke
1.
Vasen seisontavalo: irrota pis-
toke 2. Irrota polttimon pidin kiertämällä
vipua
Avastapäivään.
Vedä polttimo 3irti pitimestään.
Vaihda vioittunut polttimo.
8123zHuolto

Seisontavalojen tyyppi
W5W / 12 V / 5 W
Tartu uuteen polttimoon puh-
taan, kuivan kangaspalan avulla.
Aseta polttimo 3pitimeensä.
Asenna polttimon pidin kiertä-
mällä sitä myötäpäivään. Vasen seisontavalo: liitä pis-
toke
2.
Oikea seisontavalo: liitä pis-
toke 1.
Takajarruvalon, takavalon
ja suuntavalon polttimon
vaihtaminen
Seuraavien töiden yhtey-
dessä moottoripyörä saattaa
kaatua, jos se ei seiso tukevasti
pystyssä.
Varmista, että moottoripyörä sei-
soo tukevasti paikallaan.
Pysäköi moottoripyörä tasai-
selle ja kiinteälle alustalle.
Katkaise sytytysvirta.
Irrota ruuvit 1.
8124zHuolto

Vedä polttimokotelo taaksepäin
irti pidikkeistä.
Irrota polttimon pidin2(suun-
tavalon polttimo) tai 3(jarru-/
takavalon polttimo) polttimon
kotelosta kiertämällä vastapäi-
vään. Paina polttimoa
4pidintä 5
vasten, kierrä sitä vastapäivään
ja irrota.
Vaihda vioittunut polttimo.
Taka-/jarruvalotyyppi
P21W / 12 V / 21 W Takasuuntavalojen tyyppi
P21W / 12 V / 21 W
Tartu uuteen polttimoon puh-
taan, kuivan kangaspalan avulla Paina polttimoa
4pidintä 5
vasten ja asenna se myötä-
päivään kiertämällä.
Asenna polttimon pidin 2
(suuntavalon polttimo) tai 3
(jarru-/takavalon polttimo)
8125zHuolto

polttimon koteloon kiertämällä
myötäpäivään.
Aseta polttimon kotelo kiinni-
tysnastojen7avulla pidikkei-
siin 6. Varmista, että johdot
eivät jää puristuksiin. Kiinnitä ruuvit
1.
Etusuuntavalojen
polttimoiden vaihtaminen
Seuraavien töiden yhtey-
dessä moottoripyörä saattaa
kaatua, jos se ei seiso tukevasti
pystyssä.
Varmista, että moottoripyörä sei-
soo tukevasti paikallaan.
Pysäköi moottoripyörä tasai-
selle ja kiinteälle alustalle.
Katkaise sytytysvirta. Irrota ruuvi
1.
Vedä polttimon kotelo eteen-
päin irti
Irrota pistoke 2.
8126zHuolto
