2007 Alfa Romeo 159 Manual de Uso e Manutenção (in Portuguese)

279
ALFA 159 SPORTWAGON
A0E0274mfig. 10
Não ligar na tomada de
corrente acessórios com
um consumo superior
aquele máximo indicado. Um
prolongado consumo de corren-
te pode descarregar a bateria
impedindo o sucessivo arranque
do motor.

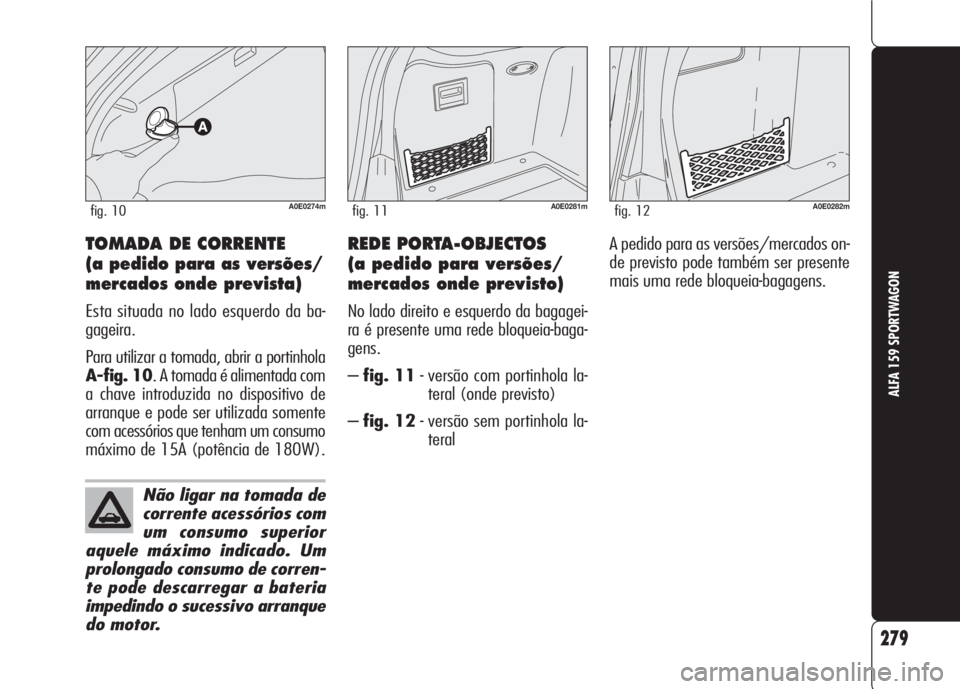

TOMADA DE CORRENTE
(a pedido para as versões/
mercados onde prevista)
Esta situada no lado esquerdo da ba-
gageira.
Para utilizar a tomada, abrir a portinhola
A-fig. 10. A tomada é alimentada com
a chave introduzida no dispositivo de
arranque e pode ser utilizada somente
com acessórios que tenham um consumo
máximo de 15A (potência de 180W).
A0E0281mfig. 11 A0E0282mfig. 12
REDE PORTA-OBJECTOS
(a pedido para versões/
mercados onde previsto)
No lado direito e esquerdo da bagagei-
ra é presente uma rede bloqueia-baga-
gens.
–fig. 11- versão com portinhola la-
teral (onde previsto)
–fig. 12- versão sem portinhola la-
teralA pedido para as versões/mercados on-
de previsto pode também ser presente
mais uma rede bloqueia-bagagens.

Utilizando as sedes A-fig. 13dispos-
ta na parte dianteira da bagageira, en-
ganchar a rede na posição indicada na
fig. 16.
Utilizando ao contrário, as sedes B-fig.
14para enganchar a rede na parte tra-
seira da bagageira.
280
ALFA 159 SPORTWAGON
A0E0275mfig. 13A0E0276mfig. 15
A0E0277mfig. 16
A0E0308mfig. 14
Para fixar a rede, introduzir os ganchos
A-fig.15nas sedes Be empurrar pa-
ra baixo.
Para desenganchar a rede, desenfiá-la
para cima mantendo premido o ponto
Cdo engate.

281
ALFA 159 SPORTWAGON

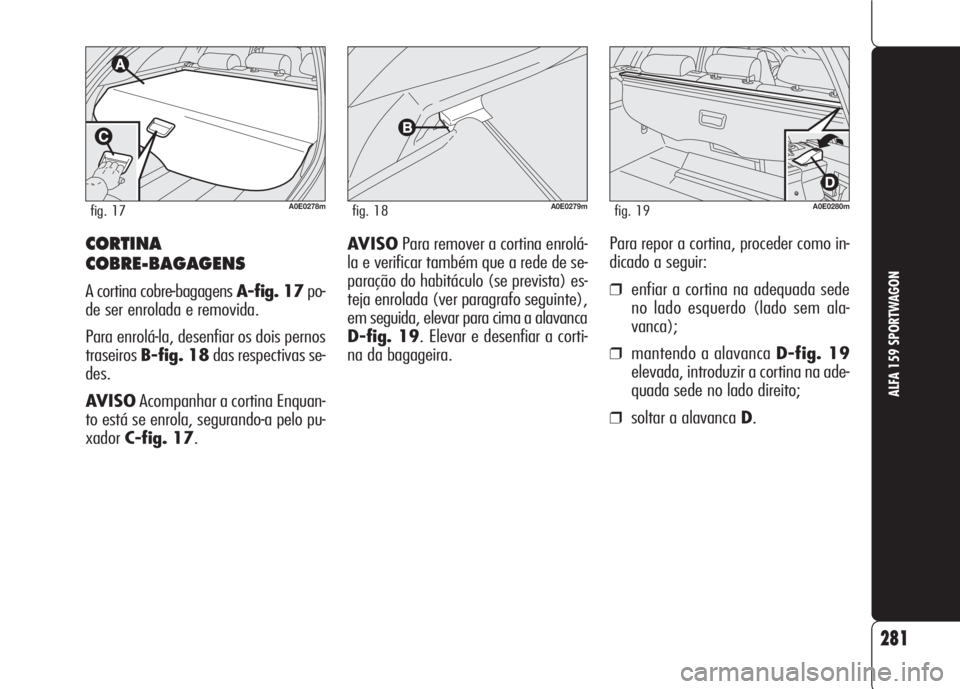

CORTINA
COBRE-BAGAGENS
A cortina cobre-bagagens A-fig. 17po-
de ser enrolada e removida.
Para enrolá-la, desenfiar os dois pernos
traseirosB-fig. 18das respectivas se-
des.
AVISOAcompanhar a cortina Enquan-
to está se enrola, segurando-a pelo pu-
xadorC-fig. 17.
A0E0278mfig. 17A0E0279mfig. 18A0E0280mfig. 19
Para repor a cortina, proceder como in-
dicado a seguir:
❒enfiar a cortina na adequada sede
no lado esquerdo (lado sem ala-
vanca);
❒mantendo a alavanca D-fig. 19
elevada, introduzir a cortina na ade-
quada sede no lado direito;
❒soltar a alavanca D. AVISOPara remover a cortina enrolá-
la e verificar também que a rede de se-
paração do habitáculo (se prevista) es-
teja enrolada (ver paragrafo seguinte),
em seguida, elevar para cima a alavanca
D-fig. 19. Elevar e desenfiar a corti-
na da bagageira.

CORTINA COM
REDESUPERIOR DE
SEPARAÇÃO DO
HABITÁCULO
(onde prevista)
Nalgumas versões é presente, além da
cortina cobre-bagagens, também uma
rede superior de separação do habitá-
culofig. 20.
A rede de separação dentre o habitácu-
lo e a bagageira é contida numa barra
específica.
A0E0283mfig. 20A0E0287mfig. 21
A0E0288mfig. 22
Para estender a rede, extrai-la do enro-
lador segurando a lingueta A-fig. 21
e enganchar as extremidades B-fig.
22nas duas sedes C-fig. 23(uma
por lado) situadas no tecto do veículo.
282
ALFA 159 SPORTWAGON
Para evitar danos na
cortina não apoiar sobre
a mesma qualquer tipo
de objecto.
Em caso de acidente ou
de bruscas travagens,
os objectos colocados sobre a
cortina cobre-bagagens podem
ser projectados no interior do
habitáculo, com o risco de fe-
rir os ocupantes; se aconselha
de utilizar a rede de separação
do habitáculo.
AVISO

SISTEMA AUTO-RÁDIO
CD Changer (se previsto)
Nalgumas versões, atrás da portinhola
direita da bagageira, é presente um ca-
rregador CD Changer de 10 discos (ver
afig. 25).
Amplificador (se previsto)
Nas versões equipadas de sistema áu-
dio Hi-Fi Bose é também presente, atrás
da portinhola esquerda da bagageira,
um amplificador.
283
ALFA 159 SPORTWAGON
Para rebobinar a rede, elevar as extre-
midadesB-fig. 22das sedes C-fig.
23e acompanhá-la coma as mãos en-
quanto se enrola.
A0E0291mfig. 24A0E0284mfig. 23A0E0305mfig. 25
Montagem/desmontagem da
rede de separação habitáculo
Para desmontar a rede proceder como
indicado a seguir:
Premir no botão D-fig. 24agindo co-
mo ilustrado na figura, deslocando a re-
de de separação e liberando-a de sua se-
de, seja no lado esquerdo que direito.
Fazer escorrer a rede como ilustrado na
figura, extraindo os pinos das respecti-
vas sedes.
Para montar a rede realize as operações
em sentido inverso em relação a quan-
to descrito.

284
ALFA 159 SPORTWAGON
A0E0286mfig. 27
PORTA-BAGAGENS/
PORTA-ESQUIS
(a pedido para versões/
mercados onde previsto)
O veículo pode ser equipado com duas
barras longitudinais fig. 27que podem
ser utilizadas, com a adição de acessó-
rios específicos, para o transporte de vá-
rios objectos (esquis, wind-surf, etc.).
AVISONunca superar as cargas Má-
ximas permitidas (ver o capítulo “Ca-
racterísticas técnicas”).
ABERTURA DE EMERGÊNCIA
DA PORTINHOLA
DE COMBUSTÍVEL
Em caso de avaria, para abrir a portin-
hola de combustível, proceder como in-
dicado a seguir:
❒abrir a portinhola A-fig. 26de
acesso na unidade central dos fusí-
veis situada no lado direito da ba-
gageira agindo no ponto indicado pe-
la seta;
❒a corda Bsituada de lado a unidade
central.
A0E0285mfig. 26

285
ALFA 159 SPORTWAGON

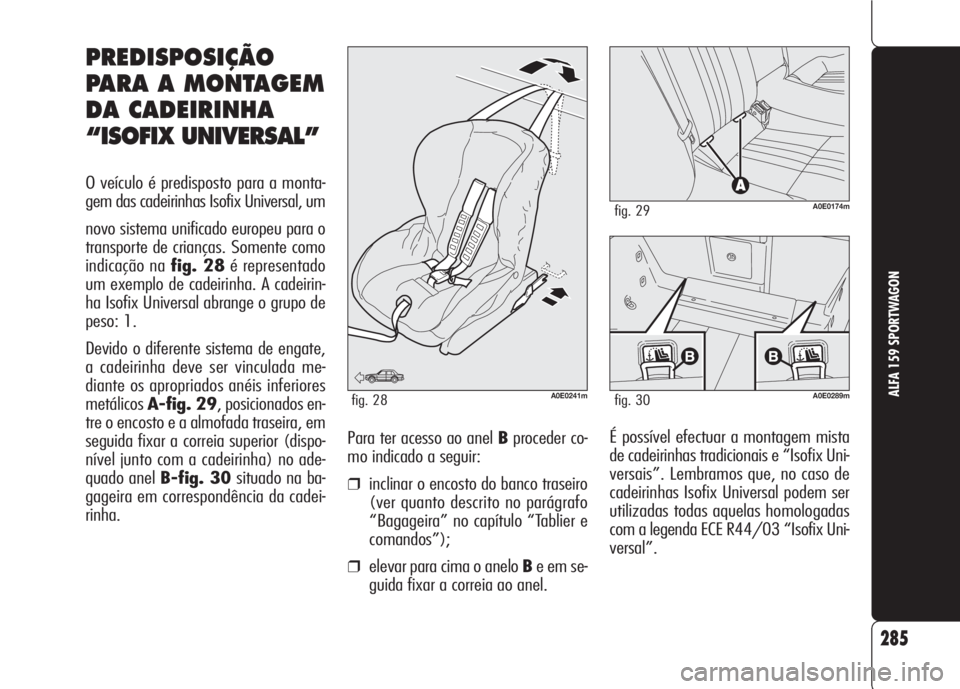

É possível efectuar a montagem mista
de cadeirinhas tradicionais e “Isofix Uni-
versais”. Lembramos que, no caso de
cadeirinhas Isofix Universal podem ser
utilizadas todas aquelas homologadas
com a legenda ECE R44/03 “Isofix Uni-
versal”.
PREDISPOSIÇÃO
PARA A MONTAGEM
DA CADEIRINHA
“ISOFIX UNIVERSAL”
O veículo é predisposto para a monta-
gem das cadeirinhas Isofix Universal, um
novo sistema unificado europeu para o
transporte de crianças. Somente como
indicação na fig. 28é representado
um exemplo de cadeirinha. A cadeirin-
ha Isofix Universal abrange o grupo de
peso: 1.
Devido o diferente sistema de engate,
a cadeirinha deve ser vinculada me-
diante os apropriados anéis inferiores
metálicosA-fig. 29, posicionados en-
tre o encosto e a almofada traseira, em
seguida fixar a correia superior (dispo-
nível junto com a cadeirinha) no ade-
quado anel B-fig. 30situado na ba-
gageira em correspondência da cadei-
rinha.Para ter acesso ao anel Bproceder co-
mo indicado a seguir:
❒inclinar o encosto do banco traseiro
(ver quanto descrito no parágrafo
“Bagageira” no capítulo “Tablier e
comandos”);
❒elevar para cima o anelo Be em se-
guida fixar a correia ao anel.
A0E0174mfig. 29
A0E0289mfig. 30
fig. 28A0E0241m

❒extrair o grupo porta-lâmpadas agin-
do nas linguetas de retenção B-
fig. 32;
286
ALFA 159 SPORTWAGON

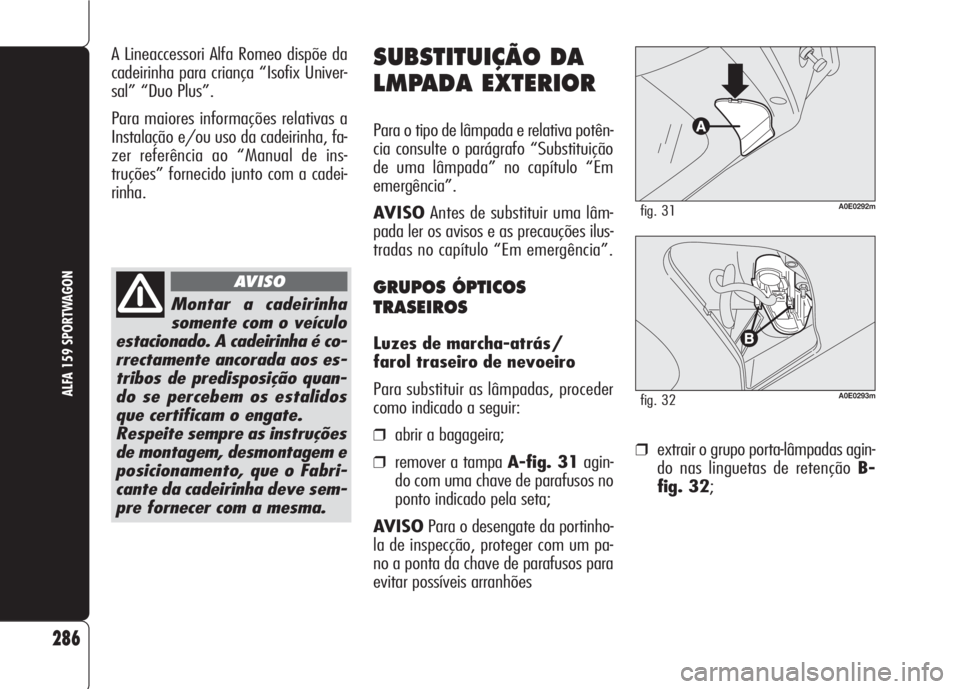

SUBSTITUIÇÃO DA
LMPADA EXTERIOR
Para o tipo de lâmpada e relativa potên-
cia consulte o parágrafo “Substituição
de uma lâmpada” no capítulo “Em
emergência”.
AVISOAntes de substituir uma lâm-
pada ler os avisos e as precauções ilus-
tradas no capítulo “Em emergência”.
GRUPOS ÓPTICOS
TRASEIROS
Luzes de marcha-atrás/
farol traseiro de nevoeiro
Para substituir as lâmpadas, proceder
como indicado a seguir:
❒abrir a bagageira;
❒remover a tampa A-fig. 31agin-
do com uma chave de parafusos no
ponto indicado pela seta;
AVISOPara o desengate da portinho-
la de inspecção, proteger com um pa-
no a ponta da chave de parafusos para
evitar possíveis arranhões
Montar a cadeirinha
somente com o veículo
estacionado. A cadeirinha é co-
rrectamente ancorada aos es-
tribos de predisposição quan-
do se percebem os estalidos
que certificam o engate.
Respeite sempre as instruções
de montagem, desmontagem e
posicionamento, que o Fabri-
cante da cadeirinha deve sem-
pre fornecer com a mesma.
AVISO
A Lineaccessori Alfa Romeo dispõe da
cadeirinha para criança “Isofix Univer-
sal” “Duo Plus”.
Para maiores informações relativas a
Instalação e/ou uso da cadeirinha, fa-
zer referência ao “Manual de ins-
truções” fornecido junto com a cadei-
rinha.
A0E0292mfig. 31
A0E0293mfig. 32
