2007 Alfa Romeo 159 Manual de Uso e Manutenção (in Portuguese)

1.9 JTS - 2.2 JTS - 1.9
JTD
M8V
1.9 JTDM16v - 2.4 JTDM
De 6 marchas para frente
mais marcha-atrás
com sincronizadores para
o engate das marchas
Monodisco a seco
com accionamento
a comando hidráulico
Dianteiro
255
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE
E CONDUÇÃO
ALIMENTAÇÃO

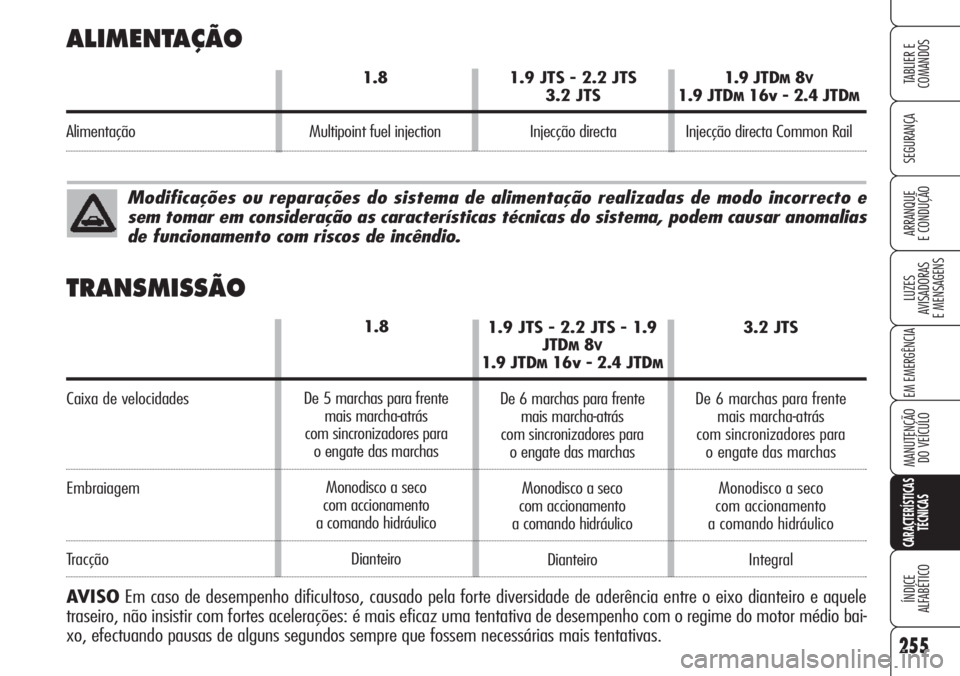

1.8 1.9 JTS - 2.2 JTS1.9 JTDM8V
3.2 JTS1.9 JTDM16v - 2.4 JTDM
Alimentação Multipoint fuel injection Injecção directa Injecção directa Common Rail
Modificações ou reparações do sistema de alimentação realizadas de modo incorrecto e
sem tomar em consideração as características técnicas do sistema, podem causar anomalias
de funcionamento com riscos de incêndio.
1.8
De 5 marchas para frente
mais marcha-atrás
com sincronizadores para
o engate das marchas
Monodisco a seco
com accionamento
a comando hidráulico
Dianteiro
TRANSMISSÃO
Caixa de velocidades
Embraiagem
Tracção
AVISOEm caso de desempenho dificultoso, causado pela forte diversidade de aderência entre o eixo dianteiro e aquele
traseiro, não insistir com fortes acelerações: é mais eficaz uma tentativa de desempenho com o regime do motor médio bai-
xo, efectuando pausas de alguns segundos sempre que fossem necessárias mais tentativas.
3.2 JTS
De 6 marchas para frente
mais marcha-atrás
com sincronizadores para
o engate das marchas
Monodisco a seco
com accionamento
a comando hidráulico
Integral

256
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE
E CONDUÇÃO
1.8 - 1.9 JTS - 2.2 JTS - 3.2 JTS - 2.4 JTDM
1.9 JTDM8v - 1.9 JTDM16v

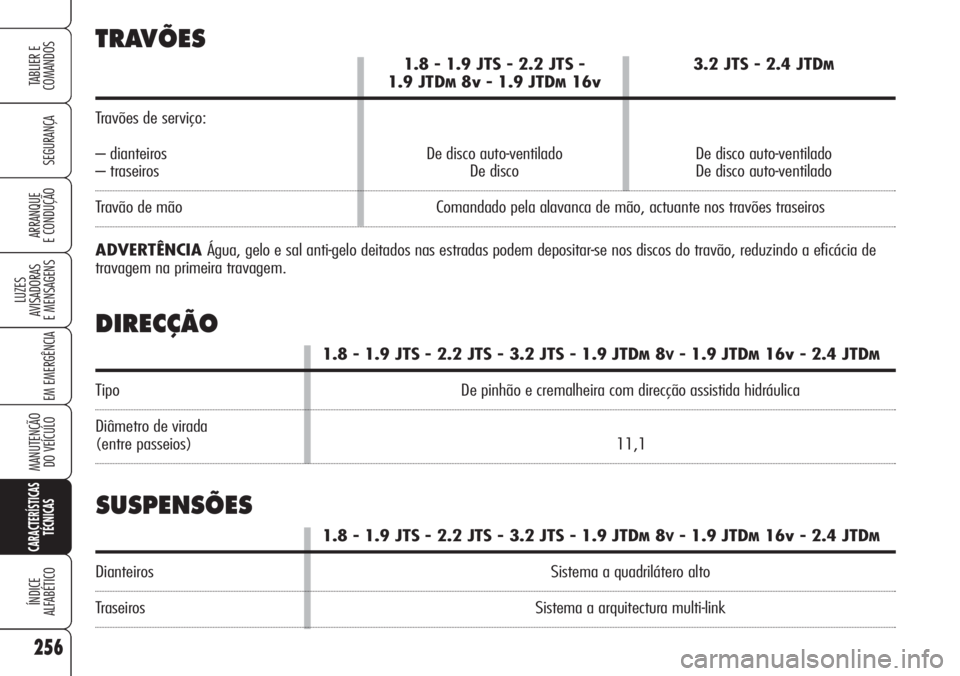

Travões de serviço:
– dianteiros De disco auto-ventilado De disco auto-ventilado
– traseiros De disco De disco auto-ventilado
Travão de mão Comandado pela alavanca de mão, actuante nos travões traseiros
ADVERTÊNCIA Água, gelo e sal anti-gelo deitados nas estradas podem depositar-se nos discos do travão, reduzindo a eficácia de
travagem na primeira travagem.
1.8 - 1.9 JTS - 2.2 JTS - 3.2 JTS - 1.9 JTDM8V- 1.9 JTDM16v - 2.4 JTDM
Tipo De pinhão e cremalheira com direcção assistida hidráulica
Diâmetro de virada
(entre passeios) 11,1
TRAVÕES
DIRECÇÃO
1.8 - 1.9 JTS - 2.2 JTS - 3.2 JTS - 1.9 JTDM8V- 1.9 JTDM16v - 2.4 JTDM
Dianteiros Sistema a quadrilátero alto
Traseiros Sistema a arquitectura multi-link
SUSPENSÕES

257
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE
E CONDUÇÃO LEITURA CORRECTA
DO PNEU fig. 5
Exemplo: 205/55 R 16 91 V
205= Largura nominal (S, distância
em mm entre as laterais).
55= Relação altura/largura (H/S)
em porcentagem.
R= Pneu radial.
16= Diâmetro da jante em polega-
das (Ø).
91= Índice de carga (capacidade).
V= Índice de velocidade máxima.

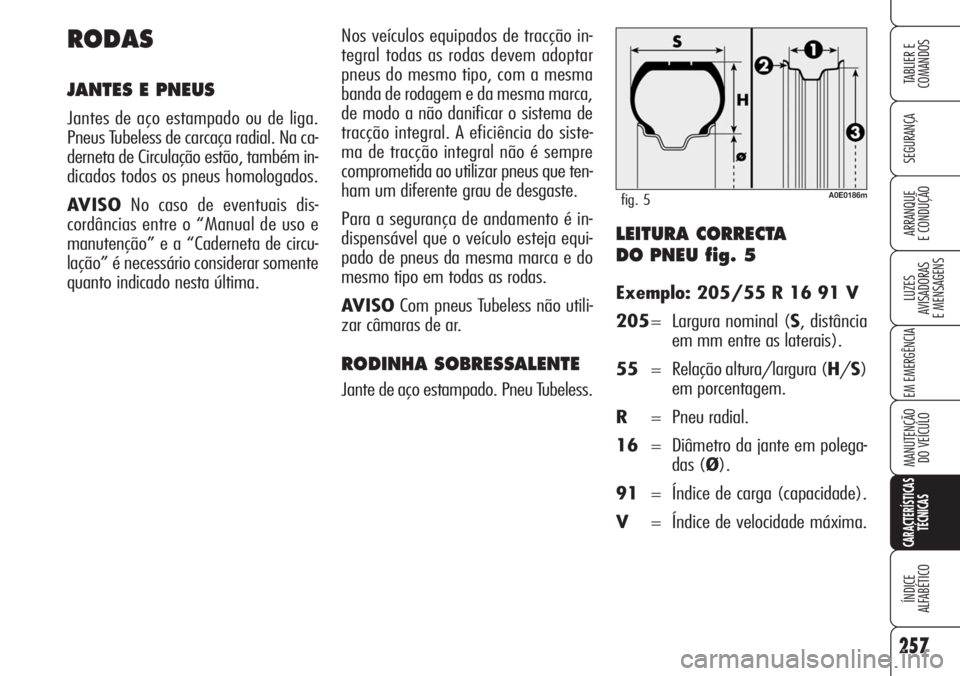

RODAS
JANTES E PNEUS
Jantes de aço estampado ou de liga.
Pneus Tubeless de carcaça radial. Na ca-
derneta de Circulação estão, também in-
dicados todos os pneus homologados.
AVISONo caso de eventuais dis-
cordâncias entre o “Manual de uso e
manutenção” e a “Caderneta de circu-
lação” é necessário considerar somente
quanto indicado nesta última.
A0E0186mfig. 5
Nos veículos equipados de tracção in-
tegral todas as rodas devem adoptar
pneus do mesmo tipo, com a mesma
banda de rodagem e da mesma marca,
de modo a não danificar o sistema de
tracção integral. A eficiência do siste-
ma de tracção integral não é sempre
comprometida ao utilizar pneus que ten-
ham um diferente grau de desgaste.
Para a segurança de andamento é in-
dispensável que o veículo esteja equi-
pado de pneus da mesma marca e do
mesmo tipo em todas as rodas.
AVISOCom pneus Tubeless não utili-
zar câmaras de ar.
RODINHA SOBRESSALENTE
Jante de aço estampado. Pneu Tubeless.

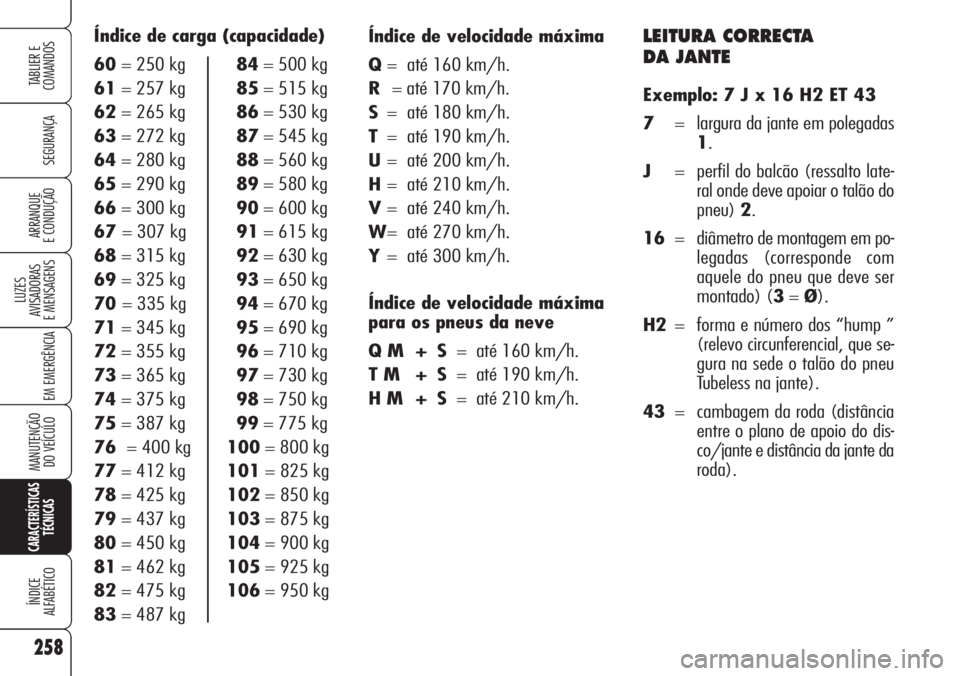

LEITURA CORRECTA
DA JANTE
Exemplo: 7 J x 16 H2 ET 43
7= largura da jante em polegadas
1.
J= perfil do balcão (ressalto late-
ral onde deve apoiar o talão do
pneu)2.
16= diâmetro de montagem em po-
legadas (corresponde com
aquele do pneu que deve ser
montado) (3=Ø).
H2= forma e número dos “hump ”
(relevo circunferencial, que se-
gura na sede o talão do pneu
Tubeless na jante).
43= cambagem da roda (distância
entre o plano de apoio do dis-
co/jante e distância da jante da
roda). Índice de velocidade máxima
Q= até 160 km/h.
R= até 170 km/h.
S= até 180 km/h.
T= até 190 km/h.
U= até 200 km/h.
H= até 210 km/h.
V= até 240 km/h.
W= até 270 km/h.
Y= até 300 km/h.
Índice de velocidade máxima
para os pneus da neve
Q M + S= até 160 km/h.
T M + S= até 190 km/h.
H M + S= até 210 km/h.
258
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE
E CONDUÇÃO
Índice de carga (capacidade)
60= 250 kg84= 500 kg
61= 257 kg85= 515 kg
62= 265 kg86= 530 kg
63= 272 kg87= 545 kg
64= 280 kg88= 560 kg
65= 290 kg89= 580 kg
66= 300 kg90= 600 kg
67= 307 kg91= 615 kg
68= 315 kg92= 630 kg
69= 325 kg93= 650 kg
70= 335 kg94= 670 kg
71= 345 kg95= 690 kg
72= 355 kg96= 710 kg
73= 365 kg97= 730 kg
74= 375 kg98= 750 kg
75= 387 kg99= 775 kg
76= 400 kg100= 800 kg
77= 412 kg101= 825 kg
78= 425 kg102= 850 kg
79= 437 kg103= 875 kg
80= 450 kg104= 900 kg
81= 462 kg105= 925 kg
82= 475 kg106= 950 kg
83= 487 kg

259
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE
E CONDUÇÃO
Nos pneus do tipo 225/50 R17” é possível utilizar somente correntes para neve do tipo
“aranha”. Nos pneus de tipo 235/45 R18” não podem ser utilizadas as correntes da neve
por interferência com o pára-lamas. Também nas verões 3.2 JTS as correntes devem ser montadas no eixo DIANTEIRO do veí-
culo.
4,00B x17"
T125/80 R17

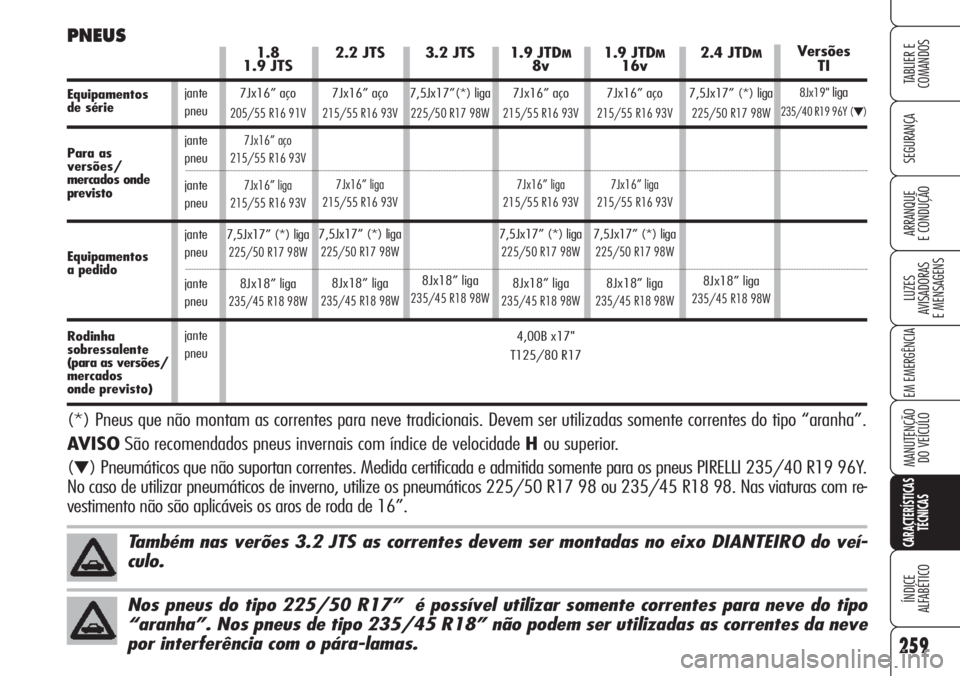

PNEUS2.4 JTDM
7,5Jx17” (*) liga
225/50 R17 98W
8Jx18” liga
235/45 R18 98W
1.9 JTDM16v
7Jx16” aço
215/55 R16 93V
7Jx16” liga
215/55 R16 93V
7,5Jx17” (*) liga
225/50 R17 98W
8Jx18” liga
235/45 R18 98W
1.9 JTDM8v
7Jx16” aço
215/55 R16 93V
7Jx16” liga
215/55 R16 93V
7,5Jx17” (*) liga
225/50 R17 98W
8Jx18” liga
235/45 R18 98W
3.2 JTS
7,5Jx17”(*) liga
225/50 R17 98W
8Jx18” liga
235/45 R18 98W
1.8
1.9 JTS
7Jx16” aço
205/55 R16 91V
7Jx16” aço
215/55 R16 93V
7Jx16” liga
215/55 R16 93V
7,5Jx17” (*) liga
225/50 R17 98W
8Jx18” liga
235/45 R18 98W
2.2 JTS
7Jx16” aço
215/55 R16 93V
7Jx16” liga
215/55 R16 93V
7,5Jx17” (*) liga
225/50 R17 98W
8Jx18” liga
235/45 R18 98W
jante
pneu
jante
pneu
jante
pneu
jante
pneu
jante
pneu
jante
pneu
(*) Pneus que não montam as correntes para neve tradicionais. Devem ser utilizadas somente correntes do tipo “aranha”.
AVISOSão recomendados pneus invernais com índice de velocidade Hou superior.
(
▼) Pneumáticos que não suportan correntes. Medida certificada e admitida somente para os pneus PIRELLI 235/40 R19 96Y.
No caso de utilizar pneumáticos de inverno, utilize os pneumáticos 225/50 R17 98 ou 235/45 R18 98. Nas viaturas com re-
vestimento não são aplicáveis os aros de roda de 16”.
Versões
TI
8Jx19"liga
235/40 R19 96Y (▼)
Equipamentosde série
Para as
versões/
mercados onde
previsto
Equipamentos
a pedido
Rodinha
sobressalente
(para as versões/
mercados
onde previsto)

260
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE
E CONDUÇÃO
PRESSÕES DE ENCHIMENTO A FRIO
(▼) Pneumáticos que não suportan correntes. Medida certificada e admitida somente para os pneus PIRELLI 235/40 R19 96Y. No caso de utilizar pneu-
máticos de inverno, utilize os pneumáticos 225/50 R17 98 ou 235/45 R18 98. Nas viaturas com revestimento não são aplicáveis os aros de roda de 16”.
Com pneu quente o valor da pressão deve ser +0,3 bar em relação ao valor prescrito. Controle de novo e sempre o correcto valor com o pneu frio.
Com os pneus para neve o valor da pressão deve ser +0,2 bar em relação ao valor prescrito para os pneus fornecidos pela fábrica.
Para o uso com velocidades continuativas superiores a 160 km/h, encher com as pressões de máxima carga.
ÁNGULO DAS RODAS
Pneus
205/55 R16 91V
dianteiros traseiros
2,3 2,3
2,6 2,6Pneus
215/55 R16 93V
dianteiros traseiros
2,3 2,3
2,6 2,6Pneus
225/50 R17 98W
dianteiros traseiros
2,5 2,5
2,7 2,7Pneus
235/45 R18 98W
dianteiros traseiros
2,7 2,5
2,8 2,6Pneus
235/40 R19 96Y (▼)
dianteiros traseiros
2,7 2,5
2,8 2,6Rodinha
SobressalenteT125/80 R17
4,2com carga média bar
com carga total bar
Todos os tipos
–35’ ± 18’
máxima diferença
direita/esquerda: 24’
4° 15’ ± 18’
máxima diferença
direita/esquerda: 18’
–8’ ± 4’
máxima diferença
direita/esquerda: 4’
–40’ ± 18’
máxima diferença
direita/esquerda: 24’
13’ ± 7’
(convergenza totale: 26’ ± 7’)Versões 4x2
–1° 1’± 18’
máxima diferença
direita/esquerda: 24’
4° 15’± 18’
máxima diferença
direita/esquerda: 18’
–7’± 4’
máxima diferença
direita/esquerda: 4’
–1° 3’± 18’
máxima diferença
direita/esquerda: 24’
11’± 7’
(convergência total: 22’± 7’)Versões 4x4
–38’±18’
máxima diferença
direita/esquerda: 24’
4° 15’ ± 18’
máxima diferença
direita/esquerda: 18’
–7’ ± 4’
máxima diferença
direita/esquerda: 4’
–1° 3’ ± 18’
máxima diferença
direita/esquerda: 24’
11’ ± 7’
(convergência total: 22’ ± 7’)
Versões TI
Rodas
dianteiras
Rodas
traseiras
– cambagem
– incidência
– semi-convergência
(por roda)
– cambagem
– semi-convergência (por roda)
ORIENTAÇÃO DA VIATURAOs equipamentos apresentam uma orientação rebiaxada em 20 mm em comparação com as outras versões.

261
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE
E CONDUÇÃO
Versões A B C D E F G H
1.8 - 1.9 JTS - 2.2 JTS -
3.2 JTS - 1.9 JTD
M8v -4660 1000 2700 960 1422 1578 1828 1555
1.9 JTDM16v - 2.4 JTDM1417 (■) 1593 (■) 1573 (■)

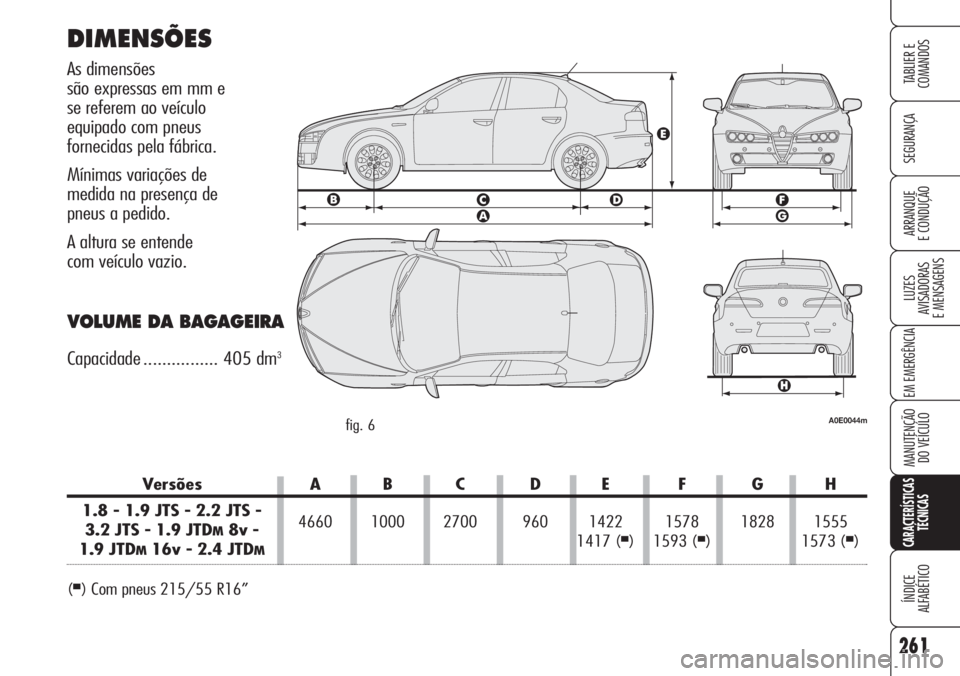

DIMENSÕES
As dimensões
são expressas em mm e
se referem ao veículo
equipado com pneus
fornecidas pela fábrica.
Mínimas variações de
medida na presença de
pneus a pedido.
A altura se entende
com veículo vazio.
VOLUME DA BAGAGEIRA
Capacidade ................ 405 dm3
(■) Com pneus 215/55 R16”
A0E0044mfig. 6

262
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE
E CONDUÇÃO

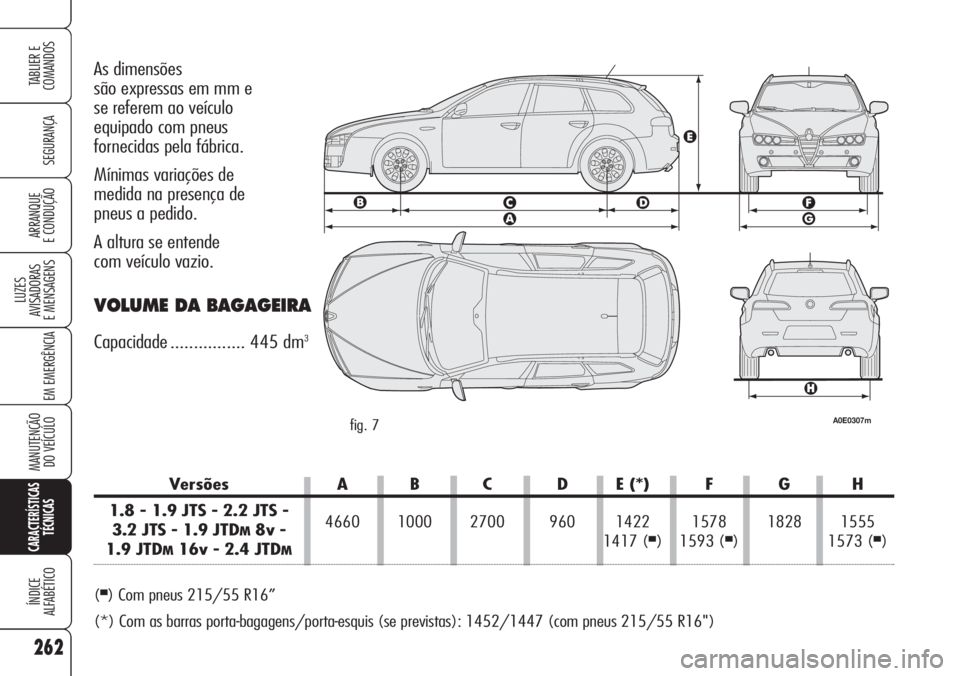

As dimensões
são expressas em mm e
se referem ao veículo
equipado com pneus
fornecidas pela fábrica.
Mínimas variações de
medida na presença de
pneus a pedido.
A altura se entende
com veículo vazio.
VOLUME DA BAGAGEIRA
Capacidade ................ 445 dm3
A0E0307mfig. 7
Versões A B C D E (*) F G H
1.8 - 1.9 JTS - 2.2 JTS -
3.2 JTS - 1.9 JTD
M8v -4660 1000 2700 960 1422 1578 1828 1555
1.9 JTDM16v - 2.4 JTDM1417 (■) 1593 (■) 1573 (■)
(
■) Com pneus 215/55 R16”
(*) Com as barras porta-bagagens/porta-esquis (se previstas): 1452/1447 (com pneus 215/55 R16")
