2007 Alfa Romeo 159 Manual de Uso e Manutenção (in Portuguese)

207
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM
EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE
E CONDUÇÃO ❒feche a protecção B-fig. 49no pla-
fonierA-fig. 48;
❒monte o plafonier introduzindo-o na
sua correcta posição primeiro de um
lado e depois premendo no outro la-
do até a ouvir o clique de bloqueio.

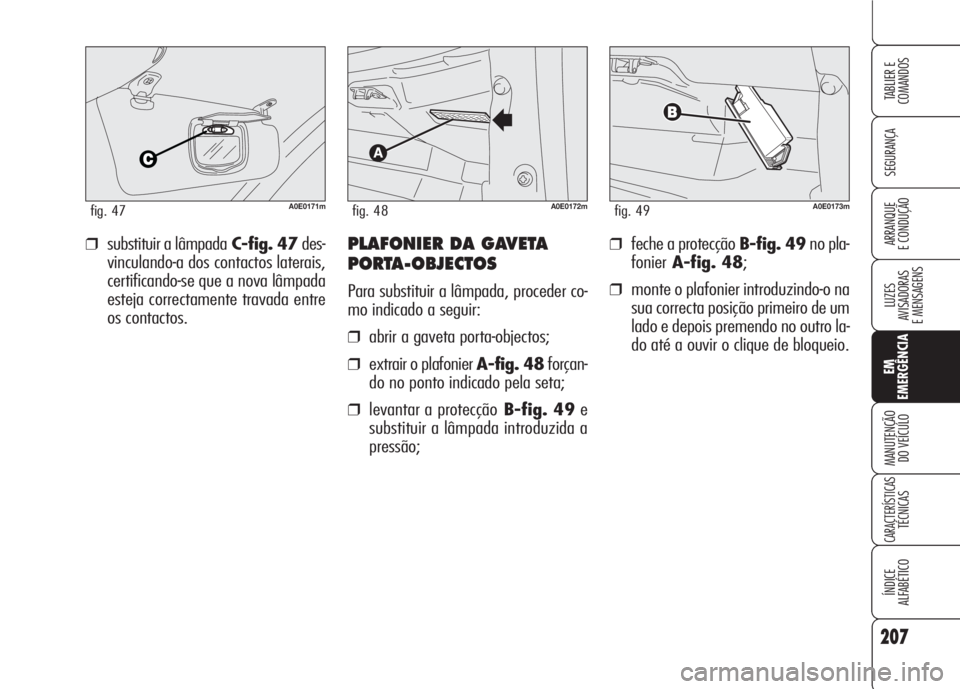

PLAFONIER DA GAVETA
PORTA-OBJECTOS
Para substituir a lâmpada, proceder co-
mo indicado a seguir:
❒abrir a gaveta porta-objectos;
❒extrair o plafonier A-fig. 48forçan-
do no ponto indicado pela seta;
❒levantar a protecçãoB-fig. 49e
substituir a lâmpada introduzida a
pressão;
A0E0172mfig. 48A0E0173mfig. 49
❒substituir a lâmpadaC-fig. 47des-
vinculando-a dos contactos laterais,
certificando-se que a nova lâmpada
esteja correctamente travada entre
os contactos.
A0E0171mfig. 47

PLAFONIER DA BAGAGEIRA
Para substituir a lâmpada, proceder co-
mo indicado a seguir:
❒abrir a bagageira;
❒extrair o plafonier A-fig. 50forçan-
do no ponto indicado pela seta;
❒abrir a tampa de protecção B-fig.
51e substituir a lâmpada desvin-
culando-a dos contactos laterais e
certificando-se que a nova lâmpada
esteja correctamente travada entre
os contactos;
❒feche a tampa de protecção B;
❒monte o plafonier introduzindo-o na
sua correcta posição primeiro de um
lato e depois premendo no outro la-
do até a ouvir o clique de bloqueio.
❒feche a protecção B-fig. 53no pla-
fonierA-fig. 52;
❒montar o plafonier introduzindo-o na
sua correcta posição, primeiro de um
lado e depois premendo no outro la-
do até a perceber o estalido de blo-
queio.
208
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM
EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE
E CONDUÇÃO
A0E0205mfig. 50A0E0075mfig. 52A0E0204mfig. 51
PLAFONIER DA LUZ
DO BOLSO DA PORTA
Para substituir a lâmpada, proceder co-
mo indicado a seguir:
❒abrir a porta e extrair o transparen-
teA-fig. 52forçando no ponto in-
dicado pela seta;
❒levantar a protecçãoB-fig. 53e
substituir a lâmpada introduzida a
pressão;A0E0235mfig. 53

209
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM
EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE
E CONDUÇÃO
SUBSTITUIÇÃO
DOS FUSÍVEIS
GENERALIDADES
Os fusíveis protegem o sistema eléctri-
co intervindo em caso de avaria ou in-
tervenção imprópria no sistema.
Quando um dispositivo não funciona, é
necessário verificar a eficiência do rela-
tivo fusível de protecção: o elemento
condutor não deve ser interrompido. Em
caso contrário é necessário substituir o
fusível queimado com um outro que ten-
ha a mesma amperagem (mesma cor).
A: fusível íntegro
B: fusível com elemento condutor inte-
rrompido.
Para substituir um fusível utilizar a pinça
Cfixada na unidade no tablier porta-ins-
trumentos.
A0E0119mfig. 54
Nunca substitua um fu-
sível avariado com fios
metálicos ou outro ma-
terial de recuperação.
Não substituir em nen-
hum caso um fusível
com um outro que tenha uma
amperagem superior; perigo
de incêndio.
AVISO
Se, um fusível geral de
protecção (MEGA-FU-
SE, MAXI-FUSE) intervém, di-
rija-se aos Serviços Autoriza-
dos Alfa Romeo. Antes de
substituir um fusível, certifi-
que-se de ter removido a cha-
ve do dispositivo de arranque
e de ter desligado e/ou de-
sactivado todos os acessórios.
AVISO
No caso em que o fusí-
vel ainda se interrom-
pesse, dirija-se aos Serviços
Autorizados Alfa Romeo.
AVISO

ACESSO AOS FUSÍVEIS
Os fusíveis do veículo estão agrupados
em quatro unidades, situadas no tablier
porta-instrumentos, no pólo positivo da
bateria, ao lado da bateria e dentro da
bagageira (lado esquerdo).

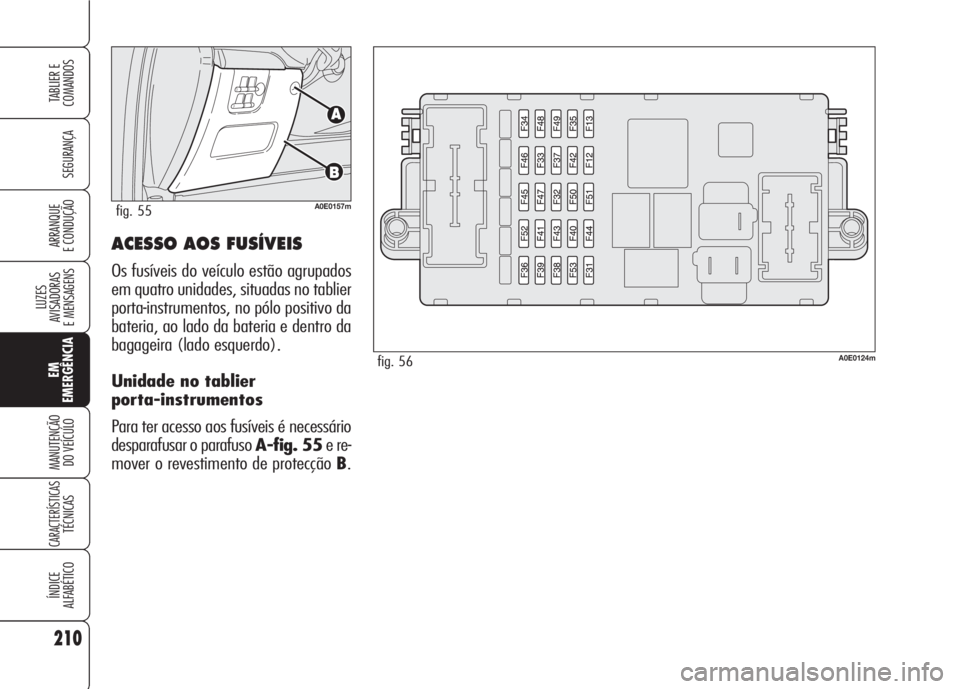

Unidade no tablier
porta-instrumentos
Para ter acesso aos fusíveis é necessário
desparafusar o parafuso A-fig. 55e re-
mover o revestimento de protecção B.
210
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM
EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE
E CONDUÇÃO
A0E0157mfig. 55
A0E0124mfig. 56

211
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM
EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE

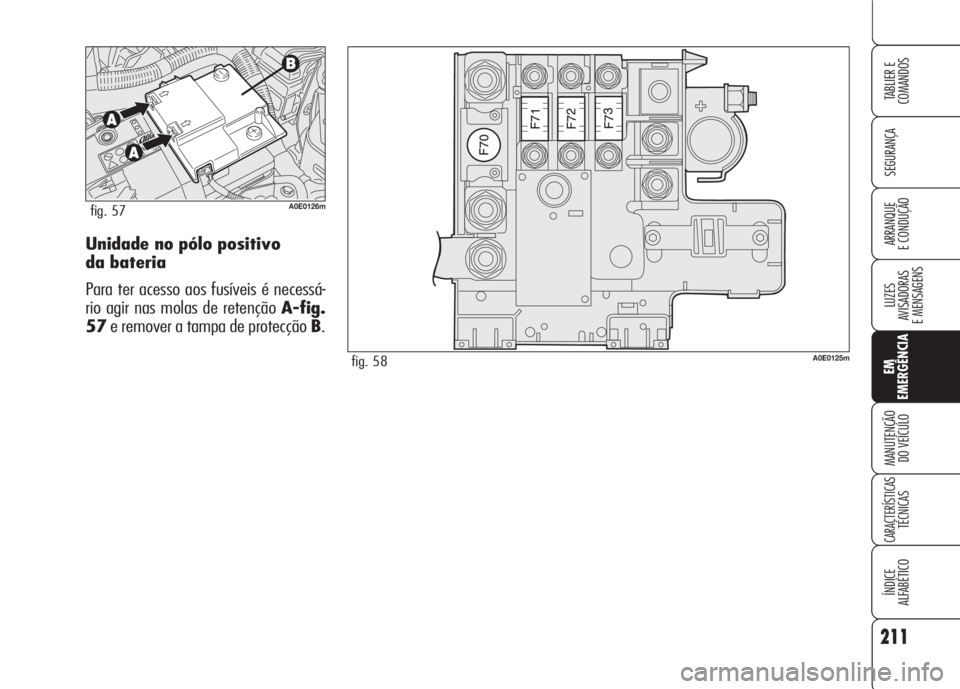

E CONDUÇÃO Unidade no pólo positivo
da bateria
Para ter acesso aos fusíveis é necessá-
rio agir nas molas de retenção A-fig.
57e remover a tampa de protecção B.
A0E0126mfig. 57
A0E0125mfig. 58

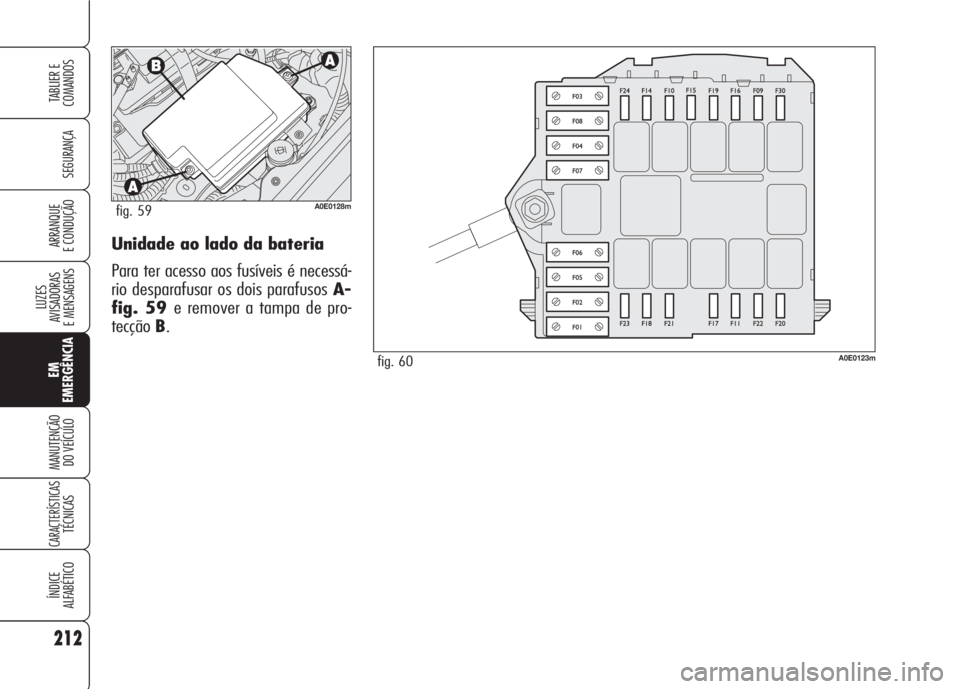

Unidade ao lado da bateria
Para ter acesso aos fusíveis é necessá-
rio desparafusar os dois parafusos A-
fig. 59 e remover a tampa de pro-
tecçãoB.
212
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM
EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE
E CONDUÇÃO
A0E0128mfig. 59
A0E0123mfig. 60

213
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM
EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE

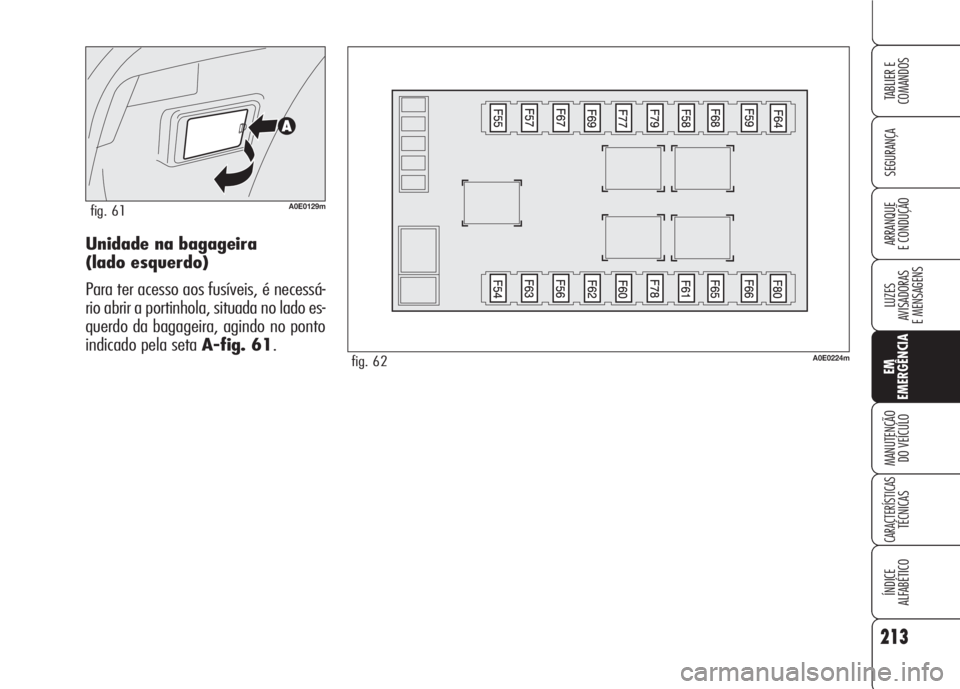

E CONDUÇÃO Unidade na bagageira
(lado esquerdo)
Para ter acesso aos fusíveis, é necessá-
rio abrir a portinhola, situada no lado es-
querdo da bagageira, agindo no ponto
indicado pela seta A-fig. 61.
A0E0129mfig. 61
A0E0224mfig. 62

214
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM
EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE
E CONDUÇÃO

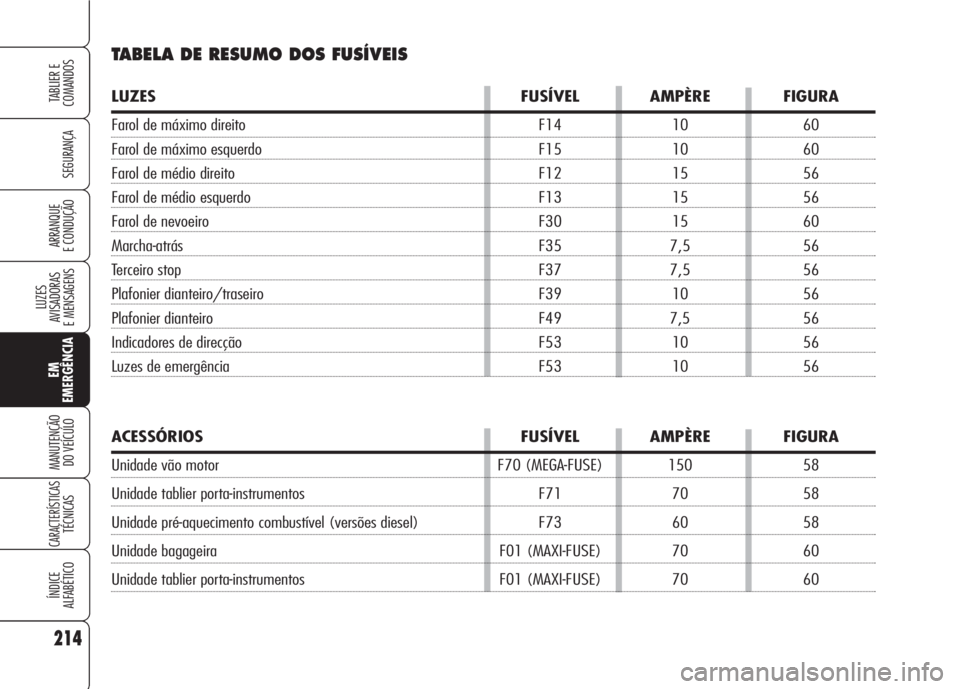

TABELA DE RESUMO DOS FUSÍVEIS
LUZES FUSÍVEL AMPÈRE FIGURA
Farol de máximo direito F14 10 60
Farol de máximo esquerdo F15 10 60
Farol de médio direito F12 15 56
Farol de médio esquerdo F13 15 56
Farol de nevoeiro F30 15 60
Marcha-atrás F35 7,5 56
Terceiro stop F37 7,5 56
Plafonier dianteiro/traseiro F39 10 56
Plafonier dianteiro F49 7,5 56
Indicadores de direcção F53 10 56
Luzes de emergência F53 10 56
ACESSÓRIOS FUSÍVEL AMPÈRE FIGURA
Unidade vão motor F70 (MEGA-FUSE) 150 58
Unidade tablier porta-instrumentos F71 70 58
Unidade pré-aquecimento combustível (versões diesel) F73 60 58
Unidade bagageira F01 (MAXI-FUSE) 70 60
Unidade tablier porta-instrumentos F01 (MAXI-FUSE) 70 60
