2007 Alfa Romeo 159 Manual de Uso e Manutenção (in Portuguese)

79
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE
E CONDUÇÃO

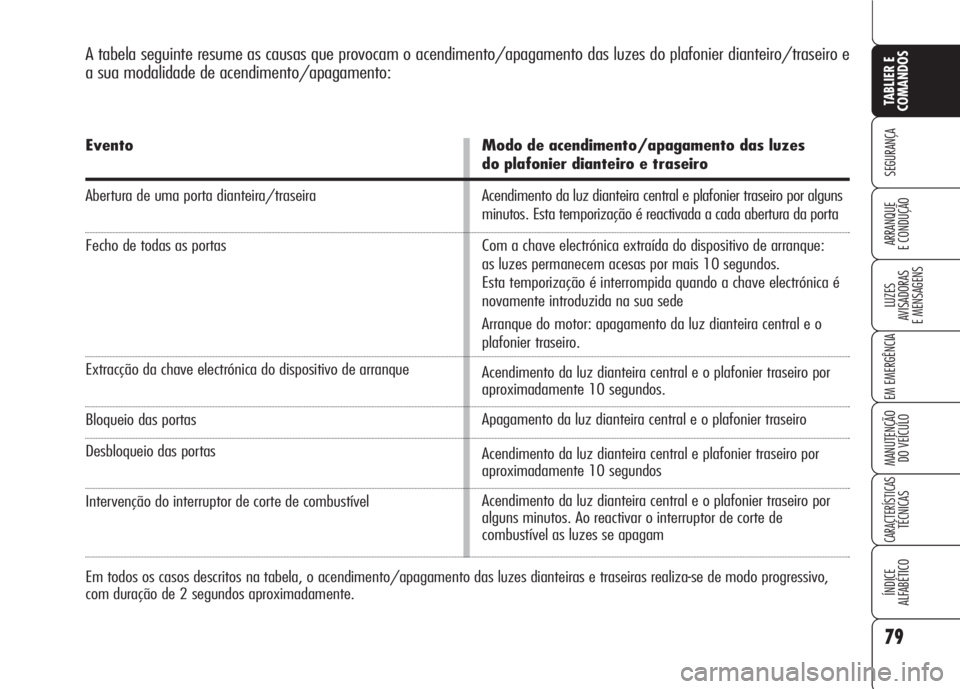

A tabela seguinte resume as causas que provocam o acendimento/apagamento das luzes do plafonier dianteiro/traseiro e
a sua modalidade de acendimento/apagamento:
Evento
Abertura de uma porta dianteira/traseira
Fecho de todas as portas
Extracção da chave electrónica do dispositivo de arranque
Bloqueio das portas
Desbloqueio das portas
Intervenção do interruptor de corte de combustível
Modo de acendimento/apagamento das luzes
do plafonier dianteiro e traseiro
Acendimento da luz dianteira central e plafonier traseiro por alguns
minutos. Esta temporização é reactivada a cada abertura da porta
Com a chave electrónica extraída do dispositivo de arranque:
as luzes permanecem acesas por mais 10 segundos.
Esta temporização é interrompida quando a chave electrónica é
novamente introduzida na sua sede
Arranque do motor: apagamento da luz dianteira central e o
plafonier traseiro.
Acendimento da luz dianteira central e o plafonier traseiro por
aproximadamente 10 segundos.
Apagamento da luz dianteira central e o plafonier traseiro
Acendimento da luz dianteira central e plafonier traseiro por
aproximadamente 10 segundos
Acendimento da luz dianteira central e o plafonier traseiro por
alguns minutos. Ao reactivar o interruptor de corte de
combustível as luzes se apagam
Em todos os casos descritos na tabela, o acendimento/apagamento das luzes dianteiras e traseiras realiza-se de modo progressivo,
com duração de 2 segundos aproximadamente.

80
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE
E CONDUÇÃO AVISOAo esquecer uma porta aberta,
as luzes se apagarão automaticamen-
te depois de alguns minutos. Para
acendê-las novamente abrir uma outra
porta ou fechar e reabrir a mesma.

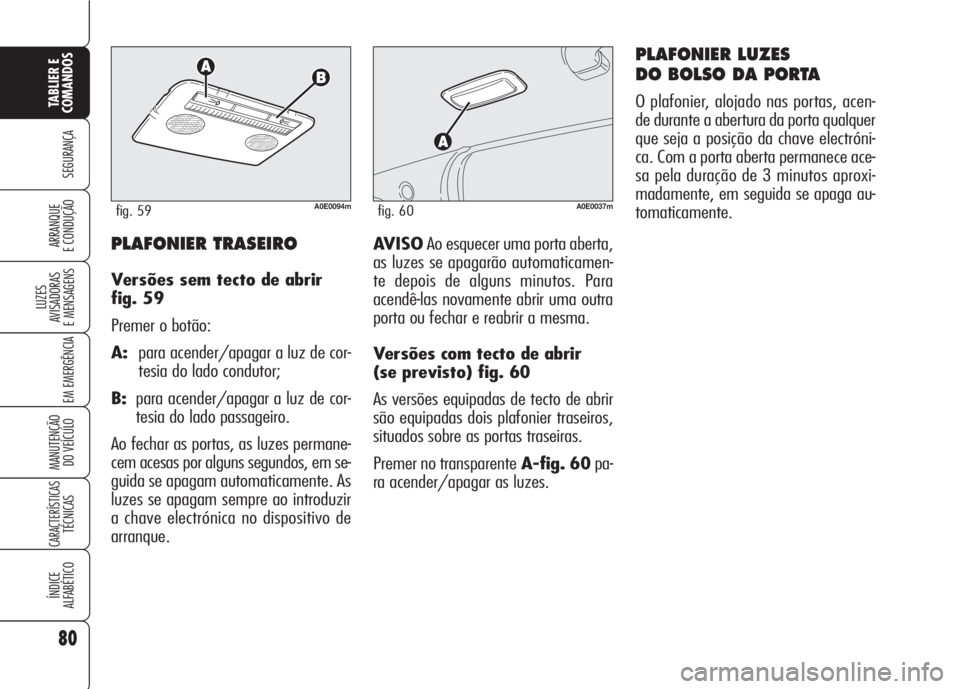

Versões com tecto de abrir
(se previsto) fig. 60
As versões equipadas de tecto de abrir
são equipadas dois plafonier traseiros,
situados sobre as portas traseiras.
Premer no transparenteA-fig. 60pa-
ra acender/apagar as luzes.PLAFONIER TRASEIRO
Versões sem tecto de abrir
fig. 59
Premer o botão:
A:para acender/apagar a luz de cor-
tesia do lado condutor;
B:para acender/apagar a luz de cor-
tesia do lado passageiro.
Ao fechar as portas, as luzes permane-
cem acesas por alguns segundos, em se-
guida se apagam automaticamente. As
luzes se apagam sempre ao introduzir
a chave electrónica no dispositivo de
arranque.
A0E0094mfig. 59A0E0037mfig. 60
PLAFONIER LUZES
DO BOLSO DA PORTA
O plafonier, alojado nas portas, acen-
de durante a abertura da porta qualquer
que seja a posição da chave electróni-
ca. Com a porta aberta permanece ace-
sa pela duração de 3 minutos aproxi-
madamente, em seguida se apaga au-
tomaticamente.

81
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE
E CONDUÇÃO
COMANDOS
INTERRUPTORES DE CORTE
DE COMBUSTÍVEL E
ALIMENTAÇÃO ELÉCTRICA
O veículo é equipado de um interruptor
de segurança que intervém em caso de
colisão, interrompendo a alimentação
do combustível com a conseguinte pa-
ragem do motor.
Em algumas versões é também presente
mais um interruptor de segurança que
intervém em caso de colisão, interrom-
pendo a alimentação eléctrica.
Neste modo são evitadas a fuga de com-
bustível depois da ruptura das tubagens
e a formação de faíscas ou descargas
eléctricas após a danificação dos com-
ponentes eléctricos do veículo.
AVISODepois de uma colisão, lembre-
se de extrair a chave electrónica do dis-
positivo de arranque para evitar de des-
carregar a bateria.
Depois de uma colisão,
se sentir cheiro de com-
bustível ou perceber fugas do
sistema de alimentação, não
reactivar os interruptores, pa-
ra evitar riscos de incêndio.
AVISO
No caso em que tenha
sido activado o fecho
centralizado das portas por
dentro do veículo e, após uma
colisão, o interruptor de corte
de combustível não tenha con-
seguido activar o desbloqueio
automático das portas, não se-
rá possível entrar no habitá-
culo por fora do veículo. A
abertura das portas por fora
depende sempre das condições
das mesmas depois da colisão:
se, uma porta estiver danifi-
cada pode ser impossível abrí-
la. Neste caso, provar a abrir
as outras portas do veículo.
AVISO
Desbloqueio das portas em
caso de acidente
Em caso de colisão com activação do in-
terruptor de corte de combustível, as por-
te se desbloqueiam automaticamente
para permitir o acesso ao habitáculo por
fora do veículo e ao mesmo tempo se
acendem as luzes dos plafonier internos.
É sempre possível abrir as portas por
dentro do veículo agindo nas adequadas
alavancas de comando.
Se, depois de uma colisão não se en-
contram fugas de combustível ou a da-
nificação de dispositivos eléctricos do ve-
ículo (por ex.: os faróis) e o veículo é
em grau de repartir, reactivar os inte-
rruptores de corte automático de com-
bustível e alimentação eléctrica (se pre-
visto) seguindo as instruções indicadas
a seguir.

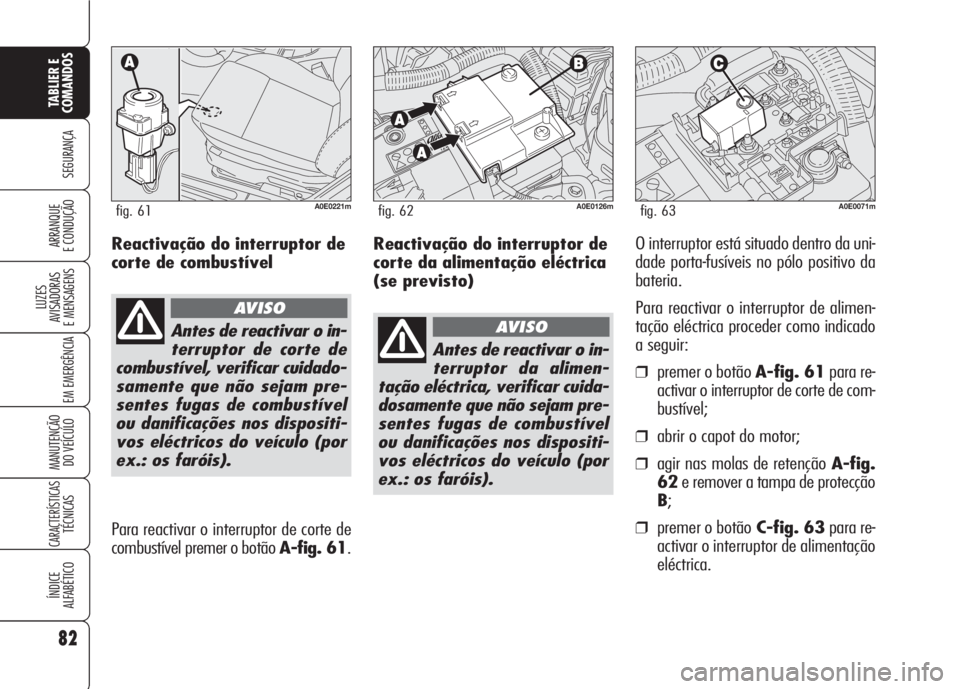

Reactivação do interruptor de
corte da alimentação eléctrica
(se previsto)O interruptor está situado dentro da uni-
dade porta-fusíveis no pólo positivo da
bateria.
Para reactivar o interruptor de alimen-
tação eléctrica proceder como indicado
a seguir:
❒premer o botão A-fig. 61para re-
activar o interruptor de corte de com-
bustível;
❒abrir o capot do motor;
❒agir nas molas de retenção A-fig.
62e remover a tampa de protecção
B;
❒premer o botãoC-fig. 63para re-
activar o interruptor de alimentação
eléctrica.
82
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE
E CONDUÇÃO
A0E0126mfig. 62
Antes de reactivar o in-
terruptor da alimen-
tação eléctrica, verificar cuida-
dosamente que não sejam pre-
sentes fugas de combustível
ou danificações nos dispositi-
vos eléctricos do veículo (por
ex.: os faróis).
AVISO
A0E0071mfig. 63
Reactivação do interruptor de
corte de combustível
Antes de reactivar o in-
terruptor de corte de
combustível, verificar cuidado-
samente que não sejam pre-
sentes fugas de combustível
ou danificações nos dispositi-
vos eléctricos do veículo (por
ex.: os faróis).
AVISO
Para reactivar o interruptor de corte de
combustível premer o botão A-fig. 61.
A0E0221mfig. 61

83
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE
E CONDUÇÃO

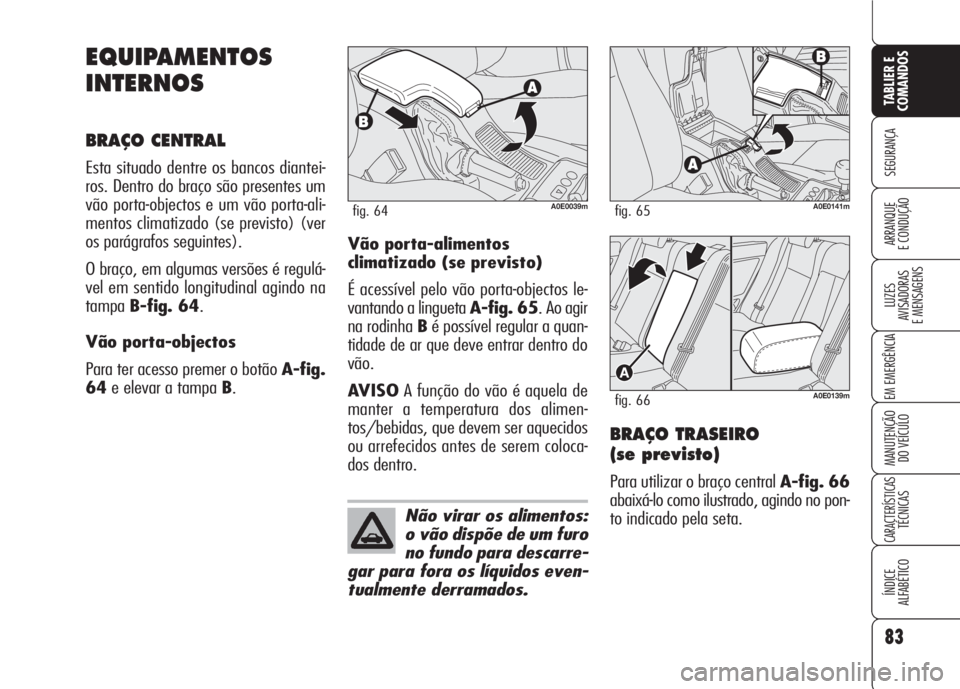

EQUIPAMENTOS
INTERNOS
BRAÇO CENTRAL
Esta situado dentre os bancos diantei-
ros. Dentro do braço são presentes um
vão porta-objectos e um vão porta-ali-
mentos climatizado (se previsto) (ver
os parágrafos seguintes).
O braço, em algumas versões é regulá-
vel em sentido longitudinal agindo na
tampaB-fig. 64.
Vão porta-objectos
Para ter acesso premer o botão A-fig.
64e elevar a tampa B.
A0E0141mfig. 65
Não virar os alimentos:
o vão dispõe de um furo
no fundo para descarre-
gar para fora os líquidos even-
tualmente derramados.
BRAÇO TRASEIRO
(se previsto)
Para utilizar o braço central A-fig. 66
abaixá-lo como ilustrado, agindo no pon-
to indicado pela seta.
A0E0139mfig. 66
A0E0039mfig. 64
Vão porta-alimentos
climatizado (se previsto)
É acessível pelo vão porta-objectos le-
vantando a lingueta A-fig. 65. Ao agir
na rodinha Bé possível regular a quan-
tidade de ar que deve entrar dentro do
vão.
AVISOA função do vão é aquela de
manter a temperatura dos alimen-
tos/bebidas, que devem ser aquecidos
ou arrefecidos antes de serem coloca-
dos dentro.

84
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE

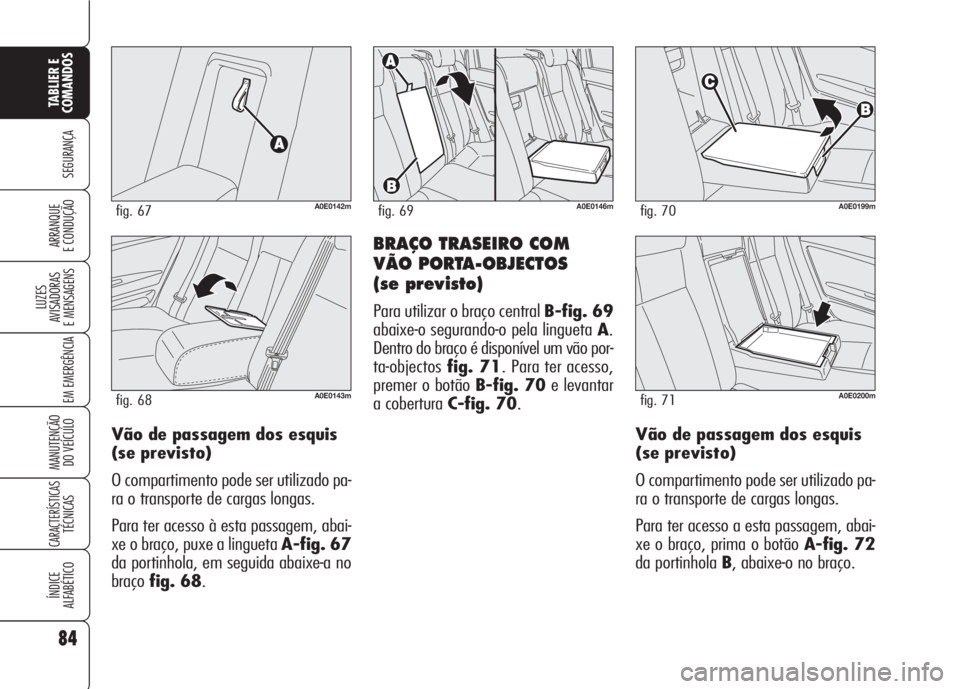

E CONDUÇÃO BRAÇO TRASEIRO COM
VÃO PORTA-OBJECTOS
(se previsto)
Para utilizar o braço central B-fig. 69
abaixe-o segurando-o pela lingueta A.
Dentro do braço é disponível um vão por-
ta-objectosfig. 71. Para ter acesso,
premer o botão B-fig. 70e levantar
a cobertura C-fig. 70.
A0E0146mfig. 69
A0E0200mfig. 71
A0E0199mfig. 70
Vão de passagem dos esquis
(se previsto)
O compartimento pode ser utilizado pa-
ra o transporte de cargas longas.
Para ter acesso a esta passagem, abai-
xe o braço, prima o botão A-fig. 72
da portinhola B, abaixe-o no braço. Vão de passagem dos esquis
(se previsto)
O compartimento pode ser utilizado pa-
ra o transporte de cargas longas.
Para ter acesso à esta passagem, abai-
xe o braço, puxe a lingueta A-fig. 67
da portinhola, em seguida abaixe-a no
braçofig. 68.
A0E0142mfig. 67
A0E0143mfig. 68

85
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE
E CONDUÇÃO

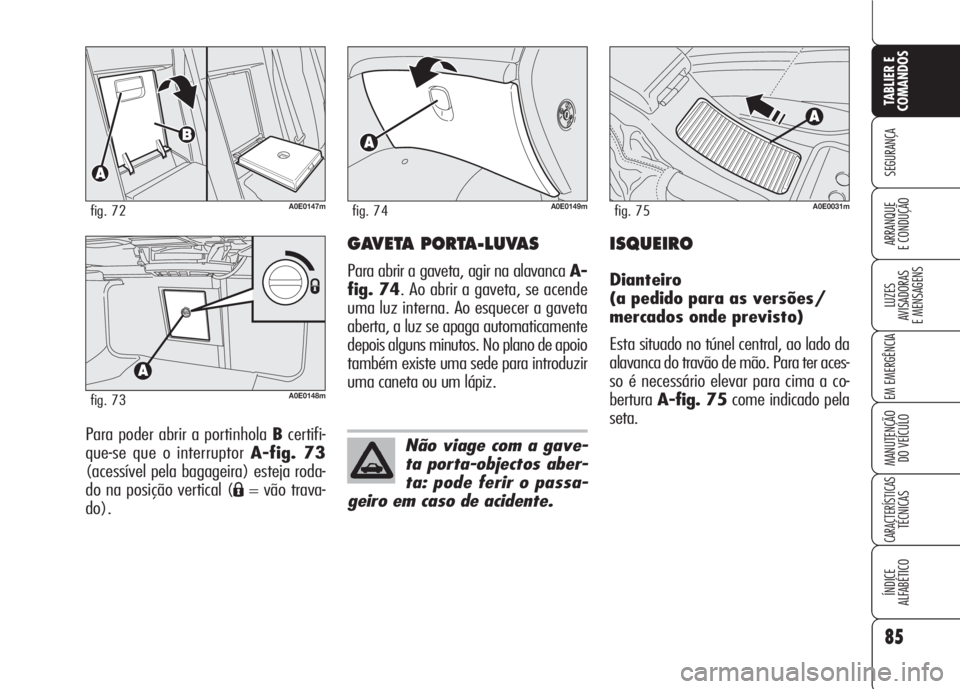

Para poder abrir a portinhola Bcertifi-
que-se que o interruptor A-fig. 73
(acessível pela bagageira) esteja roda-
do na posição vertical (
Á= vão trava-
do).
A0E0148mfig. 73
A0E0147mfig. 72
GAVETA PORTA-LUVAS
Para abrir a gaveta, agir na alavanca A-
fig. 74. Ao abrir a gaveta, se acende
uma luz interna. Ao esquecer a gaveta
aberta, a luz se apaga automaticamente
depois alguns minutos. No plano de apoio
também existe uma sede para introduzir
uma caneta ou um lápiz.
A0E0149mfig. 74
Não viage com a gave-
ta porta-objectos aber-
ta: pode ferir o passa-
geiro em caso de acidente.
ISQUEIRO
Dianteiro
(a pedido para as versões/
mercados onde previsto)
Estasituado no túnel central, ao lado da
alavanca do travão de mão. Para ter aces-
so é necessário elevar para cima a co-
bertura A-fig. 75come indicado pela
seta.
A0E0031mfig. 75

86
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE

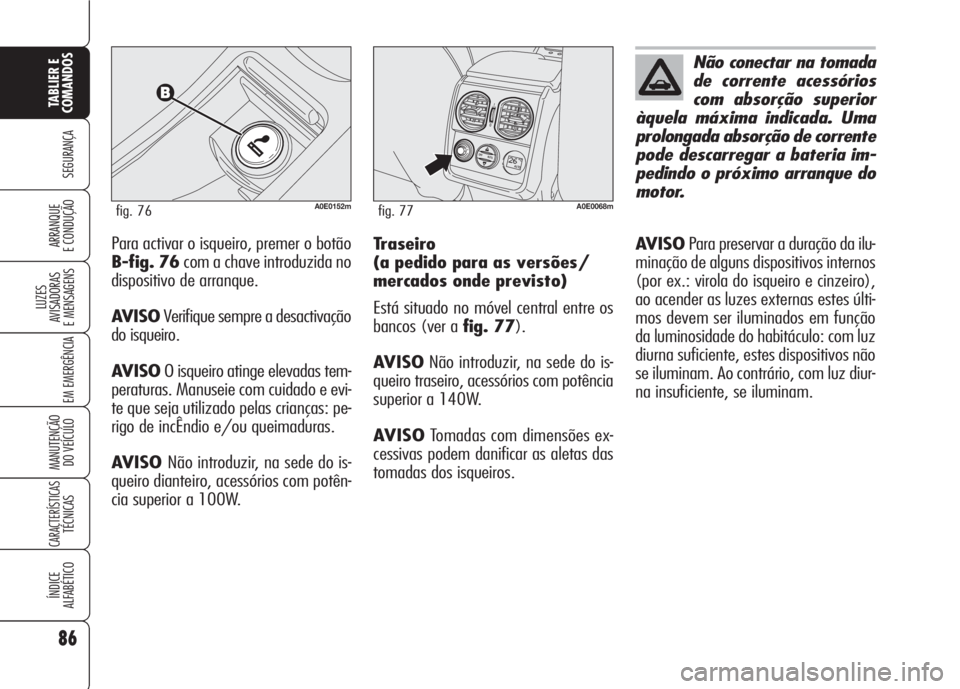

E CONDUÇÃO Para activar o isqueiro, premer o botão
B-fig. 76com a chave introduzida no
dispositivo de arranque.
AVISOVerifique sempre a desactivação
do isqueiro.
AVISOO isqueiro atinge elevadas tem-
peraturas. Manuseie com cuidado e evi-
te que seja utilizado pelas crianças: pe-
rigo de incÊndio e/ou queimaduras.
AVISO Não introduzir, na sede do is-
queiro dianteiro, acessórios com potên-
cia superior a 100W.
A0E0152mfig. 76
Traseiro
(a pedido para as versões/
mercados onde previsto)
Está situado no móvel central entre os
bancos (ver a fig. 77).
AVISONão introduzir, na sede do is-
queiro traseiro, acessórios com potência
superior a 140W.
AVISOTomadas com dimensões ex-
cessivas podem danificar as aletas das
tomadas dos isqueiros.
Não conectar na tomada
de corrente acessórios
com absorção superior
àquela máxima indicada. Uma
prolongada absorção de corrente
pode descarregar a bateria im-
pedindo o próximo arranque do
motor.
OFF
O
I
AUTOAUTO
A0E0068mfig. 77
AVISOPara preservar a duração da ilu-
minação de alguns dispositivos internos
(por ex.: virola do isqueiro e cinzeiro),
ao acender as luzes externas estes últi-
mos devem ser iluminados em função
da luminosidade do habitáculo: com luz
diurna suficiente, estes dispositivos não
se iluminam. Ao contrário, com luz diur-
na insuficiente, se iluminam.
