2007 Abarth Grande Punto Instructieboek (in Dutch)

112
LAMPJES ENBERICHTEN
NOOD-
GEVALLEN
ONDERHOUD EN ZORG
TECHNISCHEGEGEVENS
ALFABETISCH REGISTER
DASHBOARD
EN BEDIENING
VEILIGHEID
STARTEN
EN RIJDENHANDREM fig. 1
De handrem bevindt zich tussen de voor-
stoelen.
Om de handrem in te schakelen, moet u
de hendel omhoog trekken zodat de auto
blokkeert. Op een vlakke ondergrond
hoort de auto geblokkeerd te zijn als de
handrem vier of vijf tanden is aangetrok-
ken. Op sterke hellingen en bij een be-
laden auto moet de handrem negen of tien
tanden worden aangetrokken.
BELANGRIJK Als dit niet het geval is, laat
dan de Abarth-dealer de handrem afstel-
len.
Als de handrem is aangetrokken en de
contactsleutel in stand MARstaat, gaat op
het instrumentenpaneel het waarschu-
wingslampje
xbranden.
PARKEREN
Ga als volgt te werk:
❒zet de motor uit en trek de handrem
aan;
❒schakel een versnelling in (de 1e als de
weg omhoog loopt, de achteruit als de
weg omlaag loopt) en zet de voorwie-
len iets uitgestuurd.
Als de auto op een steile helling staat,
blokkeer de wielen dan met stenen of wig-
gen. Laat de contactsleutel nooit in het
contactslot zitten omdat hierdoor de ac-
cu ontlaadt. Neem bovendien de sleutel
altijd uit het contactslot als u de auto ver-
laat.
Laat kinderen nooit alleen
achter in de auto. Neem de
sleutel altijd uit het contactslot als u
de auto verlaat en neem de sleutel
mee.
ATTENTIE
fig. 1F0M034Ab
Handrem uitschakelen:
❒trek de hendel iets omhoog en druk op
de ontgrendelknop A;
❒houd de knop A ingedrukt en laat de
hendel zakken. Het lampje xop het
instrumentenpaneel dooft.
Om onverwachtse bewegingen van de auto
te voorkomen, moet bij het bedienen van
de handrem het rempedaal worden inge-
trapt. A

113
LAMPJES ENBERICHTEN
NOOD-
GEVALLEN
ONDERHOUD EN ZORG
TECHNISCHEGEGEVENS
ALFABETISCH REGISTER
DASHBOARD
EN BEDIENING
VEILIGHEID
STARTEN
EN RIJDEN
GEBRUIK VAN DE
HANDGESCHAKELDE
VERSNELLINGSBAK
Om de versnellingen in te schakelen, moet
u het koppelingspedaal geheel intrappen en
vervolgens de versnellingspook in de ge-
wenste stand plaatsen (het schakelschema
staat op de knop van de pook fig. 2).
Voor het inschakelen van de 6
eversnelling
moet de pook naar rechts worden ge-
drukt om te voorkomen dat per ongeluk
de 4
eversnelling wordt ingeschakeld. Dit
geldt ook voor het schakelen van de 6e
naar de 5eversnelling.
BELANGRIJK De achteruit kan alleen bij
een stilstaande auto worden ingeschakeld.
Wacht bij een draaiende motor en een ge-
heel ingetrapt koppelingspedaal minstens
2 seconden, voordat u de achteruit in-
schakelt. Hiermee wordt voorkomen dat
de tandwielen beschadigen.
fig. 2F0M035Ab
Om op de juiste wijze te
schakelen, moet u het kop-
pelingspedaal geheel intrappen.
Daarom mag er niets onder het
pedaal liggen dat dit kan verhinderen:
let erop dat eventuele vloermatten
niet zijn dubbelgevouwen en zo de
slag van de pedalen beperken.
ATTENTIE
Laat uw hand tijdens het
rijden niet op de pookknop
rusten omdat door de uitge-
oefende druk, ook als deze
licht is, de interne onderdelen van de
versnellingsbak na verloop van tijd kun-
nen slijten.
Ga als volgt te werk om de achteruit R
vanuit de vrijstand in te schakelen: trek de
schuifring Aonder de knop omhoog en
verplaats de pook naar links en vervolgens
naar voren fig. 2.

114
LAMPJES ENBERICHTEN
NOOD-
GEVALLEN
ONDERHOUD EN ZORG
TECHNISCHEGEGEVENS
ALFABETISCH REGISTER
DASHBOARD
EN BEDIENING
VEILIGHEID
STARTEN
EN RIJDEN
BRANDSTOFBESPARING
Hierna volgen enkele nuttige tips, waar-
door het brandstofverbruik zo laag
mogelijk blijft en de uitstoot van schade-
lijke uitlaatgassen zoveel mogelijk beperkt
wordt.
ALGEMENE OPMERKINGEN
Onderhoud van de auto
Zorg voor een goed onderhoud van de
auto door de controles en registraties die
in het “Geprogrammeerd Onderhouds-
schema“ staan vermeld, te laten uitvoeren. Banden
Controleer regelmatig, ten minste een
keer per maand, de spanning van de ban-
den: als de spanning te laag is, wordt de
weerstand groter en neemt het verbruik
toe.
Overbodige bagage
Rijd niet met een overbeladen bagage-
ruimte. Het gewicht van de auto (vooral
in stadsverkeer) en de wieluitlijning heb-
ben grote invloed op het brandstofver-
bruik en de stabiliteit.
Imperiaal/skidrager
Verwijder de imperiaal of skidrager als u
deze niet meer gebruikt. Ze verminderen
de aerodynamica van de auto, waardoor
het brandstofverbruik toeneemt. Gebruik
voor het vervoer van volumineuze voor-
werpen bij voorkeur een aanhanger.Stroomverbruikers
Gebruik de elektrische installaties alleen
als u ze nodig hebt. De achterruitverwar-
ming, extra koplampen, de ruitenwissers
en de aanjager van het ventilatie-/verwar-
mingssysteem vragen veel stroom, waar-
door het brandstofverbruik toeneemt (tot
aan 25% in stadsverkeer).
Airconditioning
De airconditioning gebruikt zeer veel
energie, waardoor het brandstofverbruik
sterk toeneemt (tot gemiddeld 20%): ge-
bruik wanneer de buitentemperatuur het
toelaat, bij voorkeur de functies van het
ventilatiesysteem.
Aerodynamische accessoires
Het gebruik van niet goedgekeurde aero-
dynamische accessoires kan de aerodyna-
mica negatief beïnvloeden, waardoor het
brandstofverbruik zal toenemen.

115
LAMPJES ENBERICHTEN
NOOD-
GEVALLEN
ONDERHOUD EN ZORG
TECHNISCHEGEGEVENS
ALFABETISCH REGISTER
DASHBOARD
EN BEDIENING
VEILIGHEID
STARTEN
EN RIJDEN
RIJSTIJL
Starten
Laat de motor als de auto stilstaat, niet
warmdraaien met stationair toerental en
ook niet met een hoog toerental: onder
deze omstandigheden warmt de motor
veel langzamer op, terwijl het verbruik en
de schadelijke uitlaatgasemissie toenemen.
Het is beter om rustig weg te rijden en
geen hoge toerentallen te gebruiken: op
deze manier warmt de motor sneller op.
Overbodige handelingen
Trap het gaspedaal niet in als u stilstaat
voor een stoplicht of voordat u de mo-
tor afzet. Deze handeling heeft evenals het
overschakelen met tussengas, geen enkel
nut. Het kost brandstof en verhoogt de
uitstoot van schadelijke uitlaatgassen. GEBRUIKSOMSTANDIGHEDEN
Koude start
Bij korte ritten en regelmatig koud starten
bereikt de motor niet de optimale bedrijfs-
temperatuur. Hierdoor neemt niet alleen
het brandstofverbruik toe (van 15 tot aan
30% in stadsverkeer), maar ook de uitstoot
van uitlaatgassen.
Verkeerssituatie en conditie van
het wegdek
Op een drukke weg bijvoorbeeld bij file-
rijden, waarbij overwegend lage versnel-
lingen worden gebruikt, of in de stad waar
zich veel verkeerslichten bevinden, zal het
brandstofverbruik aanzienlijk hoger zijn.
Bochtige trajecten, bergwegen en een
slecht wegdek verhogen eveneens het
brandstofverbruik.
Stilstaan in het verkeer
Als u langere tijd stilstaat (bijv. spoorweg-
overgangen), is het raadzaam de motor uit
te zetten.
Keuze van de versnellingen
Gebruik als het verkeer en de weg het
toelaten de hoogste versnelling. Het in-
schakelen van een lage versnelling voor
een snelle acceleratie verhoogt het brand-
stofverbruik.
Bij het oneigenlijke gebruik van een hoge
versnelling neemt het verbruik en de
schadelijke uitlaatgasemissie toe. Boven-
dien slijt de motor hierdoor sneller.
Maximum snelheid
Het brandstofverbruik neemt aanzienlijk
toe bij een hogere snelheid. Rijd daarom
zoveel mogelijk met een gelijkmatige snel-
heid, vermijd overbodig remmen en op-
trekken. Dit kost brandstof en verhoogt
de uitstoot van schadelijke uitlaatgassen.
Acceleratie
Met vol gas optrekken kost veel brandstof
en verhoogt de uitstoot van schadelijke
uitlaatgassen: het is beter geleidelijk op te
trekken en het toerental waarbij het maxi-
mum koppel wordt geleverd, niet te over-
schrijden.

116
LAMPJES ENBERICHTEN
NOOD-
GEVALLEN
ONDERHOUD EN ZORG
TECHNISCHEGEGEVENS
ALFABETISCH REGISTER
DASHBOARD
EN BEDIENING
VEILIGHEID
STARTEN
EN RIJDEN
Het ABS waarmee de auto
kan zijn uitgerust, werkt niet
op het remsysteem van de aanhan-
ger. Wees daarom extra voorzichtig
op gladde wegen.
ATTENTIE
Voer in geen geval modifica-
ties aan het remsysteem van
de auto uit. Het remsysteem van de
aanhanger moet geheel onafhanke-
lijk van het hydraulisch remsysteem
van de auto worden bediend.
ATTENTIEHoudt u aan de snelheidsbeperkingen die
voor auto’s met aanhanger gelden. U mag
in geen geval harder rijden dan 100 km/h.
Wij raden het gebruik aan van een ge-
schikte stabilisator op de trekhaak van de
aanhanger.TREKKEN VAN
AANHANGERS
BELANGRIJKE AANWIJZINGEN
Voor het trekken van aanhangwagens of
caravans moet de auto uitgerust zijn met
een trekhaak van een goedgekeurd type en
een adequate elektrische installatie. De
montage van de trekhaak moet door ge-
specialiseerd personeel worden uitgevoerd.
Ook moet documentatie worden overhan-
digd m.b.t. het rijden met een aanhanger.
Monteer zo nodig speciale en/of extra
achteruitkijkspiegels, waarmee u voldoet
aan de geldende verkeerswetgeving.
Let er op dat het maximum klimvermogen
van de auto door het gewicht van een aan-
hanger of caravan wordt beperkt. Ook de
remweg wordt langer en u hebt langer de
tijd nodig om in te halen.
Schakel een lage versnelling in tijdens het
afdalen om te voorkomen dat u constant
moet remmen.
Het gewicht van de aanhanger dat op de
trekhaak rust, moet worden afgetrokken
van het laadvermogen van de auto. Om er
zeker van te zijn dat u het maximum toe-
laatbaar aanhangergewicht niet overschrijdt
(aangegeven op de typegoedkeuring), moet
u er rekening mee houden dat het maxi-
mum betrekking heeft op het totale gewicht
van de aanhangwagen of caravan, inclusief
accessoires en bagage.

117
LAMPJES ENBERICHTEN
NOOD-
GEVALLEN
ONDERHOUD EN ZORG
TECHNISCHEGEGEVENS
ALFABETISCH REGISTER
DASHBOARD
EN BEDIENING
VEILIGHEID
STARTEN
EN RIJDEN
Voor de elektrische aansluiting moet een
gestandaardiseerde stekkerverbinding
worden gebruikt die kan worden beves-
tigd op de daarvoor bestemde steun op
de trekhaak. Bovendien moet op de auto
een regeleenheid voor de buitenverlich-
ting van de aanhanger worden geïnstal-
leerd.
Voor de elektrische aansluiting moet een
7- of 13-polige 12VDC stekkerverbinding
(CUNA/UNI- en ISO/DIN-normen) wor-
den gebruikt, waarbij eventuele aanwij-
zingen van de fabrikant van de auto en/of
van fabrikant van de trekhaak moeten
worden opgevolgd.
Een eventueel elektrisch geregelde rem of
een ander systeem (lier enz.) moet recht-
streeks op de accu worden aangesloten
met een kabel met een diameter van mi-
nimaal 2,5 mm
2.

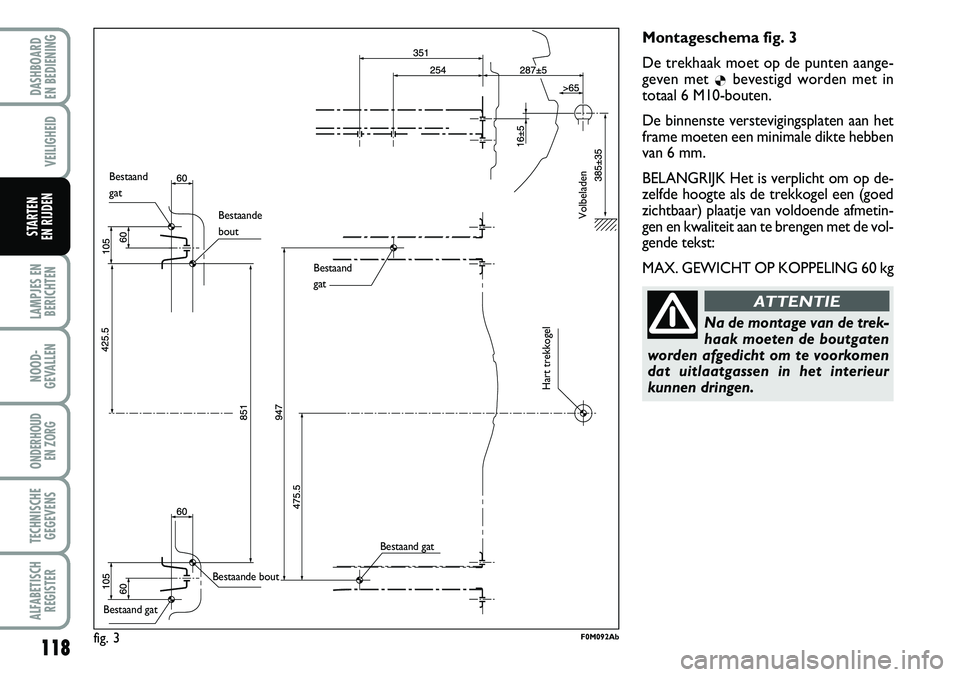

TREKHAAK MONTEREN
De trekhaak moet door gespecialiseerd
personeel aan de carrosserie worden be-
vestigd waarbij de richtlijnen die hierna zijn
opgenomen, moeten worden aangehou-
den. Deze richtlijnen worden eventueel
aangevuld door extra informatie van de
fabrikant van de trekhaak.
De te installeren trekhaak moet voldoen
aan de huidige ECE-normen 94/20 en
daarop volgende wijzigingen.
Voor iedere uitvoering moet een trekhaak
worden gebruikt die geschikt is voor het
maximale aanhangergewicht van de auto
waarop de trekhaak wordt bevestigd.
BELANGRIJK De elektrisch geregelde
rem of lier mag alleen gebruikt worden als
de motor is ingeschakeld.
Naast de op het schema aangegeven aan-
sluitingen, is slechts een aansluiting voor
een eventuele elektrisch geregelde rem
toegestaan en een voor een 15W-gloei-
lamp voor de binnenverlichting van de
caravan.
Gebruik voor de aansluitingen de daar-
voor bestemde regeleenheid met een
kabel met een diameter van minimaal
2,5 mm
2vanaf de accu.

118
LAMPJES ENBERICHTEN
NOOD-
GEVALLEN
ONDERHOUD EN ZORG
TECHNISCHEGEGEVENS
ALFABETISCH REGISTER
DASHBOARD
EN BEDIENING
VEILIGHEID
STARTEN
EN RIJDEN
Montageschema fig. 3
De trekhaak moet op de punten aange-
geven met
Øbevestigd worden met in
totaal 6 M10-bouten.
De binnenste verstevigingsplaten aan het
frame moeten een minimale dikte hebben
van 6 mm.
BELANGRIJK Het is verplicht om op de-
zelfde hoogte als de trekkogel een (goed
zichtbaar) plaatje van voldoende afmetin-
gen en kwaliteit aan te brengen met de vol-
gende tekst:
MAX. GEWICHT OP KOPPELING 60 kg
Na de montage van de trek-
haak moeten de boutgaten
worden afgedicht om te voorkomen
dat uitlaatgassen in het interieur
kunnen dringen.
ATTENTIE
fig. 3F0M092Ab
Bestaand
gat
Bestaande
bout
Bestaande bout
Bestaand gat Bestaand
gat
Bestaand gat
Hart trekkogel Volbeladen

119
LAMPJES ENBERICHTEN
NOOD-
GEVALLEN
ONDERHOUD EN ZORG
TECHNISCHEGEGEVENS
ALFABETISCH REGISTER
DASHBOARD
EN BEDIENING
VEILIGHEID
STARTEN
EN RIJDEN
SNEEUWKETTINGEN
Het gebruik van sneeuwkettingen is af-
hankelijk van de voorschriften van het land
waar wordt gereden.
De sneeuwkettingen mogen alleen op de
voorwielen gemonteerd worden (aange-
dreven wielen). Wij raden u het gebruik
aan van sneeuwkettingen uit het Abarth
Lineaccessori-programma.
Controleer na enkele tientallen meters rij-
den of de kettingen nog goed gespannen
zijn.
BELANGRIJK Geef bij gemonteerde
sneeuwkettingen voorzichtig gas om het
doorslippen van de aangedreven wielen te
voorkomen of zoveel mogelijk te beper-
ken. Hierdoor wordt het breken van de
kettingen voorkomen en daarmee be-
schadiging van de carrosserie en de
mechanische onderdelen.
BELANGRIJK Gebruik dunne sneeuw-
kettingen met een beperkte dikte van
7 mm.Beperk de snelheid als u sneeuwkettingen gebruikt;
rijdt niet harder dan 50
km/h. Vermijd kuilen, stoep-
randen en andere obstakels
en rijd, om de auto en het
wegdek niet te beschadigen, geen
lange stukken op sneeuwvrije wegen.
ATTENTIE
Op banden met banden-
maat 215/45 R17 91Y kun-
nen geen sneeuwkettingen worden
gemonteerd.
ATTENTIE
