2007.5 Peugeot 207 CC Manual del propietario (in Spanish)

i
!
INFORMACIÓN PRÁCTICA
134
MODO SOCORRO DEL TECHO
Modo operativo para cerrar manualmen-
te el techo en caso de disfuncionamien-
to eléctrico o hidráulico del sistema.
Después de realizar estas compro-
baciones y una nueva maniobra
de techo, si el problema persiste,
consulte en un Punto de Servicio
PEUGEOT para que le revisen el
sistema. El utillaje, puesto a su disposición en la
guantera, es una llave Allen
TM
de 6.
Si la apertura o el cierre del techo no
se inicia o no funciona correctamente,
verii que que todas las condiciones si-
guientes se cumplan :

 el vehículo está parado,

 el contacto está puesto,

 el toldo está echado,

 el maletero está cerrado,

 el fusible del techo está en buen
estado,

 la tensión de la batería es sui ciente,

 el vehículo no está en modo econo-
mía de energía,

 los elevalunas están bajando,

 la temperatura exterior es superior a
-15 °C.
En el caso contrario, remítase al capítu-
lo correspondiente para solucionarlo.
A la hora de realizar la maniobra de
cierre del techo, tenga cuidado :
- en no pellizcarse las manos en los mecanismos,
- que no haya nadie cerca de los elementos móviles para evitar
cualquier riesgo de heridas.

Esta posibilidad es una solución
de reparación. Está destinada a ce-
rrar manualmente el techo, a i n de
poder llegar a un Punto de Servicio
PEUGEOT.
Este procedimiento requiere a dos per-
sonas para poder efectuarse. Acceso a los utillajes
Preparación al modo socorro

 Inmovilice el vehículo, si posible,
sobre suelo horizontal.

 Baje todas las lunas.

 Quite el contacto.

 Eche el freno de estacionamiento.

 Retire la llave con telemando del
motor de arranque.

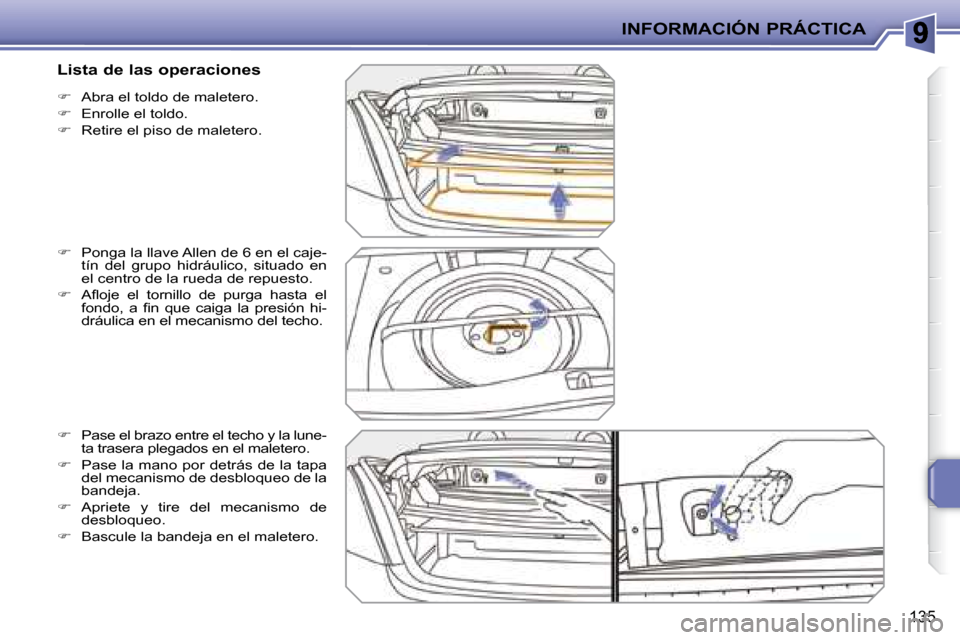

INFORMACIÓN PRÁCTICA
135

 Abra el toldo de maletero.

 Enrolle el toldo.

 Retire el piso de maletero.

 Ponga la llave Allen de 6 en el caje-
tín del grupo hidráulico, situado en
el centro de la rueda de repuesto.

 Al oje el tornillo de purga hasta el
fondo, a i n que caiga la presión hi-
dráulica en el mecanismo del techo.

 Pase el brazo entre el techo y la lune-
ta trasera plegados en el maletero.

 Pase la mano por detrás de la tapa
del mecanismo de desbloqueo de la
bandeja.

 Apriete y tire del mecanismo de
desbloqueo.

 Bascule la bandeja en el maletero.
Lista de las operaciones

!

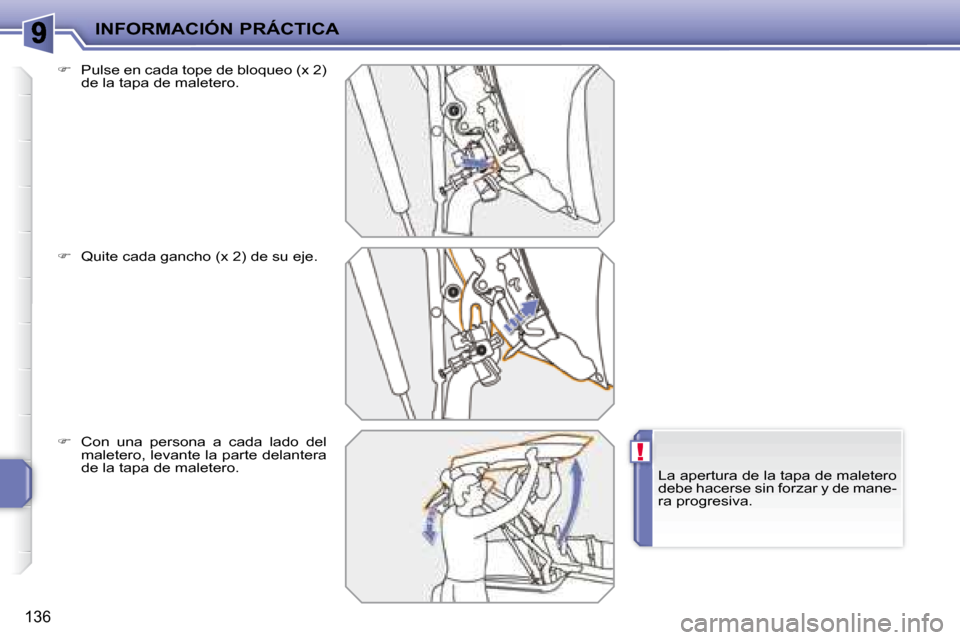

INFORMACIÓN PRÁCTICA
136

 Pulse en cada tope de bloqueo (x 2)
de la tapa de maletero.

 Quite cada gancho (x 2) de su eje.

 Con una persona a cada lado del
maletero, levante la parte delantera
de la tapa de maletero. La apertura de la tapa de maletero
debe hacerse sin forzar y de mane-
ra progresiva.

!

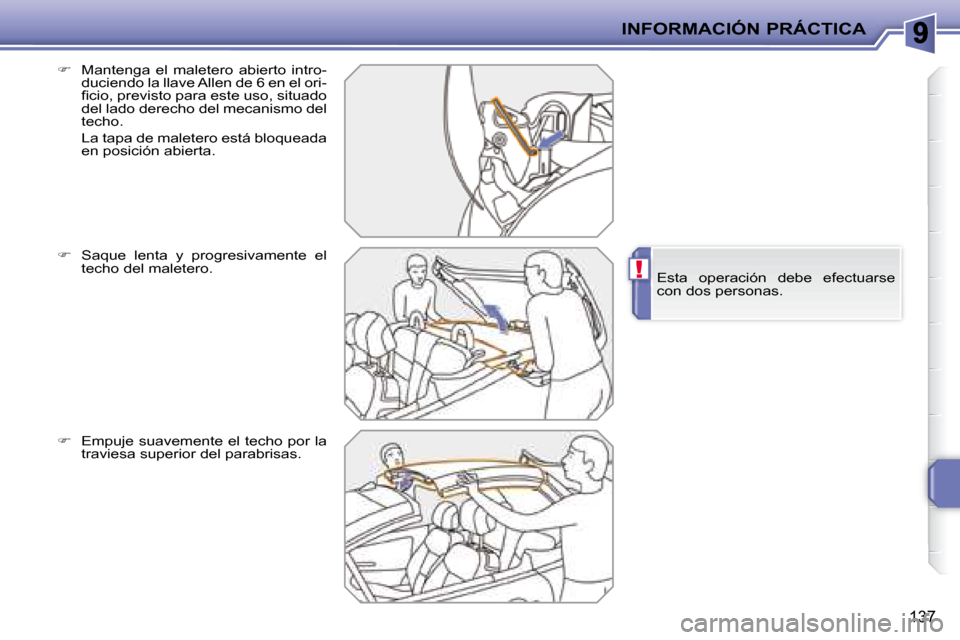

INFORMACIÓN PRÁCTICA
137

 Mantenga el maletero abierto intro-
duciendo la llave Allen de 6 en el ori-
i cio, previsto para este uso, situado
del lado derecho del mecanismo del
techo.
La tapa de maletero está bloqueada en posición abierta.

 Saque lenta y progresivamente el
techo del maletero.

 Empuje suavemente el techo por la
traviesa superior del parabrisas. Esta operación debe efectuarse
con dos personas.

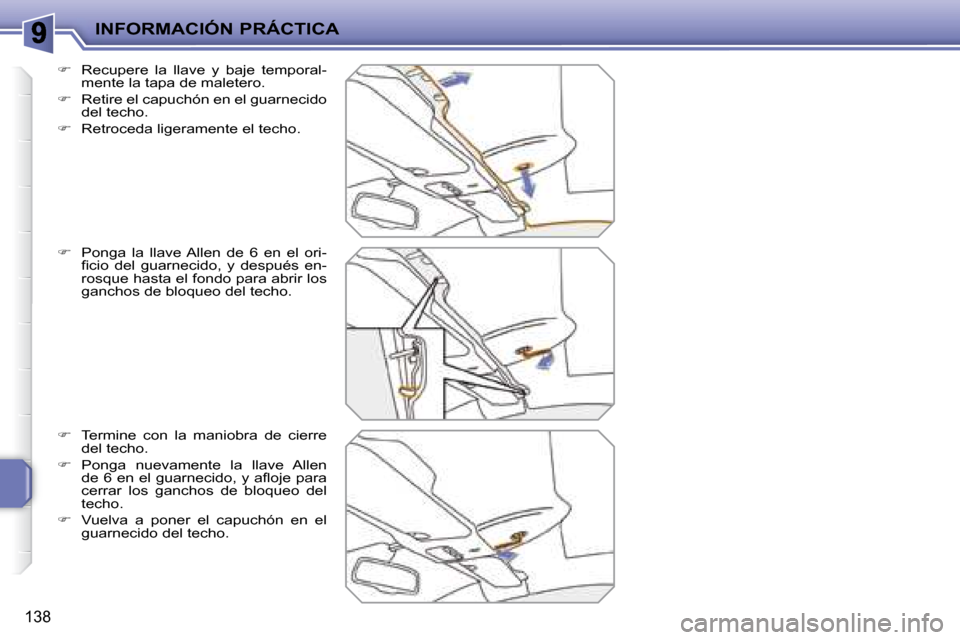

INFORMACIÓN PRÁCTICA
138

 Recupere la llave y baje temporal-
mente la tapa de maletero.

 Retire el capuchón en el guarnecido
del techo.

 Retroceda ligeramente el techo.

 Ponga la llave Allen de 6 en el ori-
i cio del guarnecido, y después en-
rosque hasta el fondo para abrir los
ganchos de bloqueo del techo.

 Termine con la maniobra de cierre
del techo.

 Ponga nuevamente la llave Allen
de 6 en el guarnecido, y al oje para
cerrar los ganchos de bloqueo del
techo.

 Vuelva a poner el capuchón en el
guarnecido del techo.

!
i
!

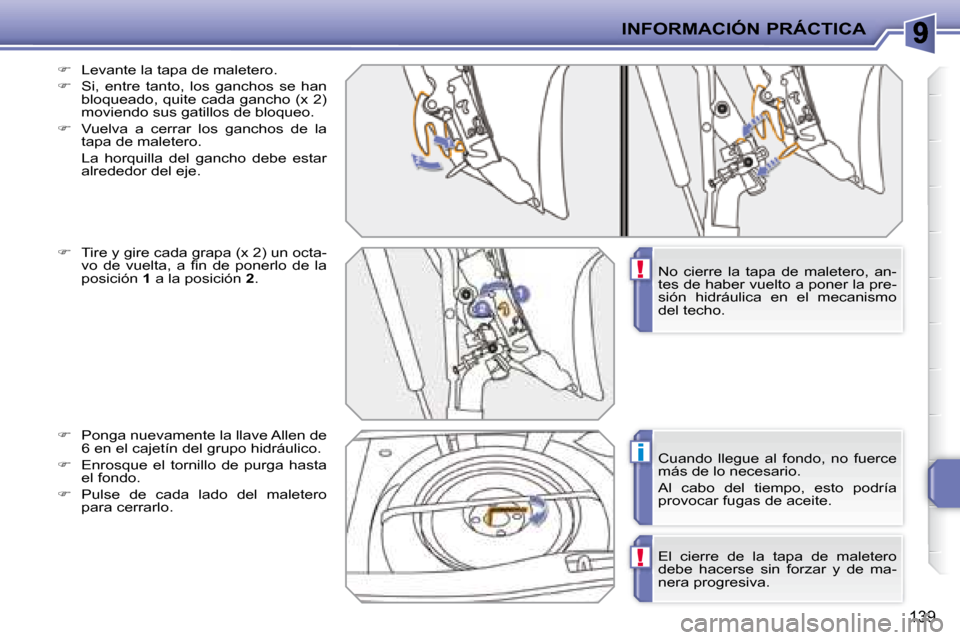

INFORMACIÓN PRÁCTICA
139

 Levante la tapa de maletero.

 Si, entre tanto, los ganchos se han
bloqueado, quite cada gancho (x 2)
moviendo sus gatillos de bloqueo.

 Vuelva a cerrar los ganchos de la
tapa de maletero.
La horquilla del gancho debe estar alrededor del eje.
El cierre de la tapa de maletero
debe hacerse sin forzar y de ma-
nera progresiva.
Cuando llegue al fondo, no fuerce
más de lo necesario.
Al cabo del tiempo, esto podría
provocar fugas de aceite.

 Ponga nuevamente la llave Allen de
6 en el cajetín del grupo hidráulico.

 Enrosque el tornillo de purga hasta
el fondo.

 Pulse de cada lado del maletero
para cerrarlo.

 Tire y gire cada grapa (x 2) un octa-
vo de vuelta, a i n de ponerlo de la
posición 1 a la posición 2 . No cierre la tapa de maletero, an-
tes de haber vuelto a poner la pre-
sión hidráulica en el mecanismo
del techo.

i
!
!

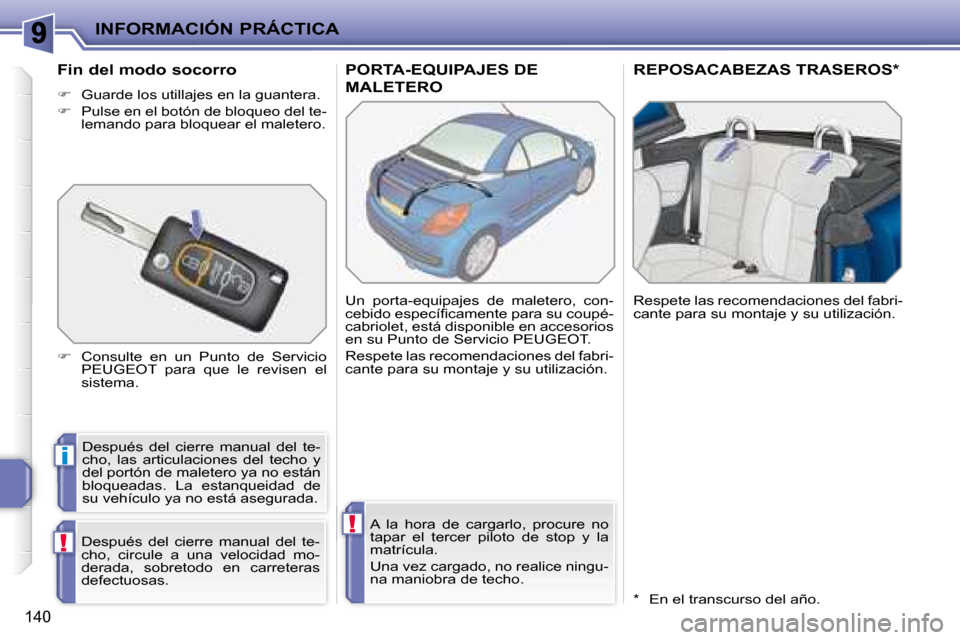

INFORMACIÓN PRÁCTICA
140
PORTA-EQUIPAJES DE
MALETERO
REPOSACABEZAS TRASEROS *
Después del cierre manual del te-
cho, las articulaciones del techo y
del portón de maletero ya no están
bloqueadas. La estanqueidad de
su vehículo ya no está asegurada.
Después del cierre manual del te-
cho, circule a una velocidad mo-
derada, sobretodo en carreteras
defectuosas. Un porta-equipajes de maletero, con-
cebido especíi camente para su coupé-
cabriolet, está disponible en accesorios
en su Punto de Servicio PEUGEOT.
Respete las recomendaciones del fabri-
cante para su montaje y su utilización.
Respete las recomendaciones del fabri-
cante para su montaje y su utilización.
A la hora de cargarlo, procure no
tapar el tercer piloto de stop y la
matrícula.
Una vez cargado, no realice ningu-
na maniobra de techo.
Fin del modo socorro

 Guarde los utillajes en la guantera.

 Pulse en el botón de bloqueo del te-
lemando para bloquear el maletero.

 Consulte en un Punto de Servicio
PEUGEOT para que le revisen el
sistema.
* En el transcurso del año.
