INFORMACIÓN PRÁCTICA
127

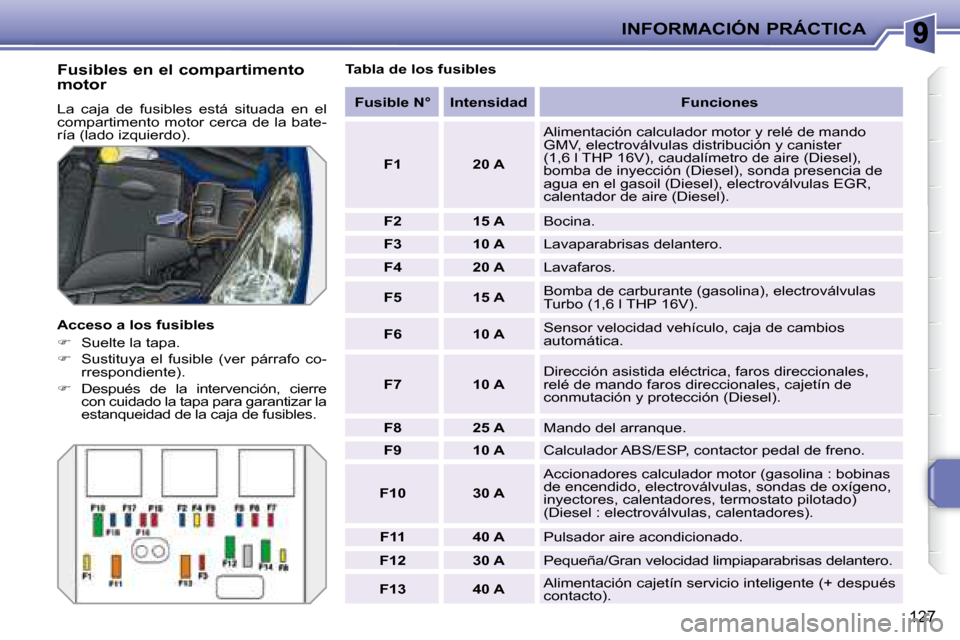

Fusibles en el compartimento
motor
La caja de fusibles está situada en el
compartimento motor cerca de la bate-
ría (lado izquierdo).
Acceso a los fusibles
Suelte la tapa.
Sustituya el fusible (ver párrafo co-
rrespondiente).
D e s p u é s d e l a i n t e r v e n c i ó n , c i e r r e
con cuidado la tapa para garantizar la
estanqueidad de la caja de fusibles. Tabla de los fusibles
Fusible N° Intensidad Funciones
F1 20 A A l i m e n t a c i ó n c a l c u l a d o r m o t o r y r e l é d e m a n d o
G M V , e l e c t r o v á l v u l a s d i s t r i b u c i ó n y c a n i s t e r
(1,6 l THP 16V), caudalímetro de aire (Diesel),
b o m b a d e i n y e c c i ó n ( D i e s e l ) , s o n d a p r e s e n c i a d e
agua en el gasoil (Diesel), electroválvulas EGR,
calentador de aire (Diesel).
F2 15 A Bocina.
F3 10 A Lavaparabrisas delantero.
F4 20 A Lavafaros.
F5 15 A Bomba de carburante (gasolina), electroválvulas
Turbo (1,6 l THP 16V).
F6 10 A Sensor velocidad vehículo, caja de cambios
automática.
F7 10 A D i r e c c i ó n a s i s t i d a e l é c t r i c a , f a r o s d i r e c c i o n a l e s ,
relé de mando faros direccionales, cajetín de
c o n m u t a c i ó n y p r o t e c c i ó n ( D i e s e l ) .
F8 25 A Mando del arranque.
F9 10 A Calculador ABS/ESP, contactor pedal de freno.
F10 30 A Accionadores calculador motor (gasolina : bobinas
de encendido, electroválvulas, sondas de oxígeno,
inyectores, calentadores, termostato pilotado)
(Diesel : electroválvulas, calentadores).
F11 40 A Pulsador aire acondicionado.
F12 30 A Pequeña/Gran velocidad limpiaparabrisas delanter o.
F13 40 A A l i m e n t a c i ó n c a j e t í n s e r v i c i o i n t e l i g e n t e ( + d e s p u é s
contacto).
Page 138 of 204
INFORMACIÓN PRÁCTICA
128
Fusible N° Intensidad Funciones
F14 30 A Calentador gasoil (Diesel).
F15 10 A Luz de carretera izquierda.
F16 10 A Luz de carretera derecha.
F17 15 A Luz de cruce izquierda.
F18 15 A Luz de cruce derecha.
Tabla de los maxi-fusibles
* L o s m a x i - f u s i b l e s s o n u n a p r o t e c c i ó n suplementaria de los sistemas e l é c t r i c o s . T o d a i n t e r v e n c i ó n e n l o s maxi-fusibles debe efectuarse en un Punto de Servicio PEUGEOT.
Fusible N°IntensidadFunciones
MF1 * 70 A Grupo motoventilador.
MF2 * 20 A / 30 A Bomba ABS/ESP.
MF3 * 20 A / 30 A Electroválvulas ABS/ESP.
MF4 * 60 A A l i m e n t a c i ó n c a j e t í n s e r v i c i o i n t e l i g e n t e .
MF5 * 60 A A l i m e n t a c i ó n c a j e t í n s e r v i c i o i n t e l i g e n t e .
MF6 * 30 A GMV adicional (1,6 l THP 16V).
MF7 * 80 A Caja de fusibles habitáculo.
MF8 * - No utilizado.
MF9 * 80 A Cajetín de calentamiento (Diesel).
MF10 * 80 A D i r e c c i ó n a s i s t i d a e l é c t r i c a .
MF11 * 40 A Motor eléctrico Valvetronic (1,6 l THP 16V).
Cajetín 1
Cajetín 2
Page 139 of 204
INFORMACIÓN PRÁCTICA
129
BATERÍA
Modo operativo para recargar su bate-
ría descargada o para arrancar el motor
a partir de otra batería.
Acceso a la batería Arrancar a partir de otra
batería
C o n e c t e e l c a b l e r o j o a l b o r n e ( + )
de la batería averiada A , y des-
p u é s a l b o r n e ( + ) d e l a b a t e r í a d e
repuesto B .
Conecte un extremo del cable verde
o negro al borne (-) de la batería de
repuesto B .
Conecte el otro extremo del cable
verde o negro en un punto de masa
C del vehículo averiado, lo más le-
jos posible de la batería (por ejem-
plo, en el soporte motor derecho).
Accione el motor de arranque, y
deje girar el motor.
Espere que vuelva al ralentí y des-
conecte los cables.
L a b a t e r í a e s t á s i t u a d a d e b a j o d e l c a p ó
motor a la izquierda.
Para acceder a ella :
a b r a e l c a p ó c o n l a m a n i v e l a i n t e -
rior, y después exterior,
i j e e l s o p o r t e d e c a p ó ,
retire el cubre de plástico para acce-
der a los dos bornes.
Page 140 of 204
!
!
i
INFORMACIÓN PRÁCTICA
130

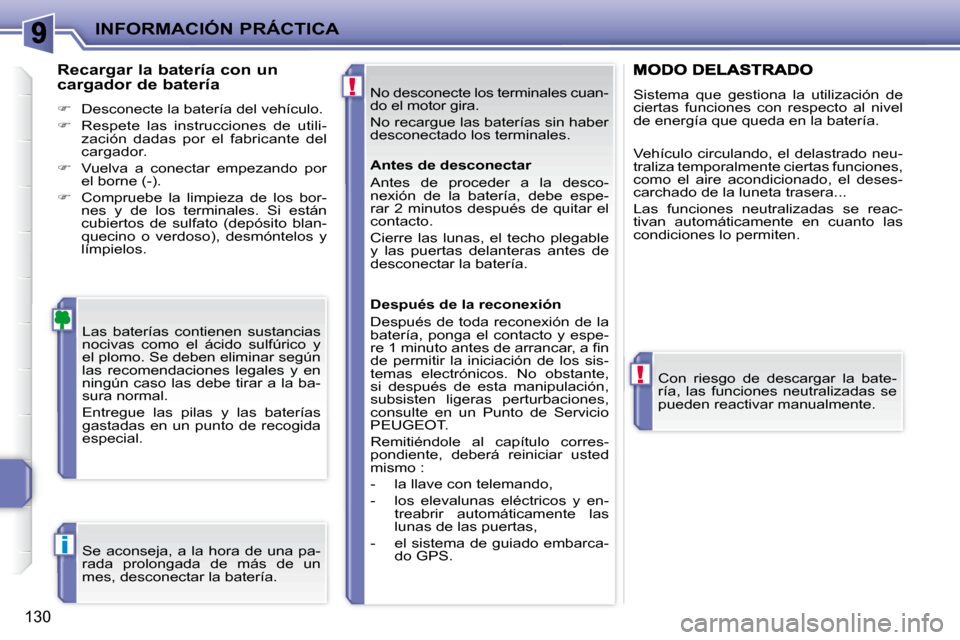

No desconecte los terminales cuan-
do el motor gira.
No recargue las baterías sin haber
desconectado los terminales.
Las baterías contienen sustancias
nocivas como el ácido sulfúrico y
el plomo. Se deben eliminar según
las recomendaciones legales y en
ningún caso las debe tirar a la ba-
sura normal.
Entregue las pilas y las baterías
gastadas en un punto de recogida
especial.
Recargar la batería con un
cargador de batería
Desconecte la batería del vehículo.
Respete las instrucciones de utili-
z a c i ó n d a d a s p o r e l f a b r i c a n t e d e l
cargador.
Vuelva a conectar empezando por
el borne (-).
Compruebe la limpieza de los bor-
nes y de los terminales. Si están
c u b i e r t o s d e s u l f a t o ( d e p ó s i t o b l a n -
q u e c i n o o v e r d o s o ) , d e s m ó n t e l o s y
límpielos.
Con riesgo de descargar la bate-
ría, las funciones neutralizadas se
pueden reactivar manualmente. S i s t e m a q u e g e s t i o n a l a u t i l i z a c i ó n d e
ciertas funciones con respecto al nivel
de energía que queda en la batería.
Vehículo circulando, el delastrado neu-
traliza temporalmente ciertas funciones,
como el aire acondicionado, el deses-
carchado de la luneta trasera...
Las funciones neutralizadas se reac-
tivan automáticamente en cuanto las
condiciones lo permiten.
Se aconseja, a la hora de una pa-
rada prolongada de más de un
mes, desconectar la batería. Antes de desconectar
Antes de proceder a la desco-
n e x i ó n d e l a b a t e r í a , d e b e e s p e -
rar 2 minutos después de quitar el
contacto.
Cierre las lunas, el techo plegable
y las puertas delanteras antes de
desconectar la batería.
Después de la reconexión
D e s p u é s d e t o d a r e c o n e x i ó n d e l a
batería, ponga el contacto y espe-
r e 1 m i n u t o a n t e s d e a r r a n c a r , a i n
d e p e r m i t i r l a i n i c i a c i ó n d e l o s s i s -
t e m a s e l e c t r ó n i c o s . N o o b s t a n t e ,
s i d e s p u é s d e e s t a m a n i p u l a c i ó n ,
subsisten ligeras perturbaciones,
consulte en un Punto de Servicio
PEUGEOT.
Remitiéndole al capítulo corres-
pondiente, deberá reiniciar usted
mismo :
- la llave con telemando,
- los elevalunas eléctricos y en-
treabrir automáticamente las
lunas de las puertas,
- el sistema de guiado embarca- do GPS.
Page 141 of 204
!
!
i
INFORMACIÓN PRÁCTICA
130
No desconecte los terminales cuan-
do el motor gira.
No recargue las baterías sin haber
desconectado los terminales.
Las baterías contienen sustancias
nocivas como el ácido sulfúrico y
el plomo. Se deben eliminar según
las recomendaciones legales y en
ningún caso las debe tirar a la ba-
sura normal.
Entregue las pilas y las baterías
gastadas en un punto de recogida
especial.
Recargar la batería con un
cargador de batería
Desconecte la batería del vehículo.
Respete las instrucciones de utili-
z a c i ó n d a d a s p o r e l f a b r i c a n t e d e l
cargador.
Vuelva a conectar empezando por
el borne (-).
Compruebe la limpieza de los bor-
nes y de los terminales. Si están
c u b i e r t o s d e s u l f a t o ( d e p ó s i t o b l a n -
q u e c i n o o v e r d o s o ) , d e s m ó n t e l o s y
límpielos.
Con riesgo de descargar la bate-
ría, las funciones neutralizadas se
pueden reactivar manualmente. S i s t e m a q u e g e s t i o n a l a u t i l i z a c i ó n d e
ciertas funciones con respecto al nivel
de energía que queda en la batería.
Vehículo circulando, el delastrado neu-
traliza temporalmente ciertas funciones,
como el aire acondicionado, el deses-
carchado de la luneta trasera...
Las funciones neutralizadas se reac-
tivan automáticamente en cuanto las
condiciones lo permiten.
Se aconseja, a la hora de una pa-
rada prolongada de más de un
mes, desconectar la batería. Antes de desconectar
Antes de proceder a la desco-
n e x i ó n d e l a b a t e r í a , d e b e e s p e -
rar 2 minutos después de quitar el
contacto.
Cierre las lunas, el techo plegable
y las puertas delanteras antes de
desconectar la batería.
Después de la reconexión
D e s p u é s d e t o d a r e c o n e x i ó n d e l a
batería, ponga el contacto y espe-
r e 1 m i n u t o a n t e s d e a r r a n c a r , a i n
d e p e r m i t i r l a i n i c i a c i ó n d e l o s s i s -
t e m a s e l e c t r ó n i c o s . N o o b s t a n t e ,
s i d e s p u é s d e e s t a m a n i p u l a c i ó n ,
subsisten ligeras perturbaciones,
consulte en un Punto de Servicio
PEUGEOT.
Remitiéndole al capítulo corres-
pondiente, deberá reiniciar usted
mismo :
- la llave con telemando,
- los elevalunas eléctricos y en-
treabrir automáticamente las
lunas de las puertas,
- el sistema de guiado embarca- do GPS.
Page 142 of 204
!
i
INFORMACIÓN PRÁCTICA
131
Una batería descargada no permi-
te el arranque del motor (ver párra-
fo correspondiente).
S i s e r e a l i z a u n a c o m u n i c a c i ó n
t e l e f ó n i c a e n e l m i s m o m o m e n t o ,
podrá continuar con ésta hasta
que se termine con el radioteléfono
GPS RT4.
Si se ha empezado una maniobra
de techo, ésta se terminará, pero
no se podrá iniciar un nuevo ciclo.
MODO ECONOMÍA DE ENERGÍA
S i s t e m a q u e g e s t i o n a l a d u r a c i ó n d e
ciertas funciones para preservar una
c a r g a s u i c i e n t e d e l a b a t e r í a .
Después de la parada del motor, puede
todavía utilizar, durante un tiempo máxi-
mo de treinta minutos, unas funciones
como el autorradio, los limpiaparabrisas,
las luces de cruce, la luz de techo... Salir del modo
Estas funciones se reactivarán automá-
t i c a m e n t e e n l a p r ó x i m a u t i l i z a c i ó n d e l
vehículo.
Para volver a tener el uso inmediato
de estas funciones, arranque el mo-
tor y déjelo que gire unos instantes.
El tiempo que dispondrá será enton-
ces el doble de tiempo del arranque del
motor. No obstante, este tiempo esta-
rá siempre comprendido entre cinco y
treinta minutos.
Entrada en el modo
Una vez pasados estos treinta minutos,
un mensaje de entrada en modo econo-
mía de energía aparece en la pantalla
m u l t i f u n c i ó n y l a s f u n c i o n e s a c t i v a s s e
ponen en vigilancia.
CAMBIO DE UNA ESCOBILLA
DEL LIMPIAPARABRISAS
M o d o o p e r a t i v o d e s u s t i t u c i ó n d e u n a
escobilla del limpiaparabrisas usada
por una nueva sin ningún utillaje.
Desmontaje de una escobilla
delantera
Levante el brazo correspondiente.
Suelte la escobilla y retírela.
Montaje de una escobilla
delantera
Compruebe el tamaño de la esco-
billa, ya que la escobilla más corta
se monta del lado del pasajero del
vehículo.
Ponga la nueva escobilla corres-
pondiente y fíjela.
Abata el brazo con cuidado.
Page 143 of 204
!i
INFORMACIÓN PRÁCTICA
132

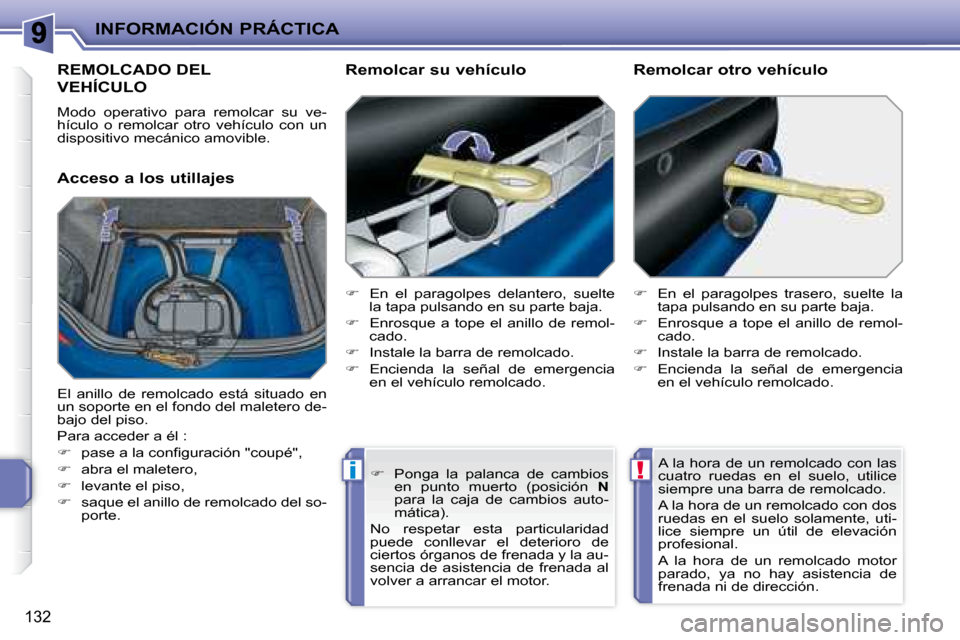

REMOLCADO DEL
VEHÍCULO
Modo operativo para remolcar su ve-
hículo o remolcar otro vehículo con un
dispositivo mecánico amovible.
Acceso a los utillajes Remolcar su vehículo
En el paragolpes delantero, suelte
la tapa pulsando en su parte baja.
Enrosque a tope el anillo de remol-
cado.
Instale la barra de remolcado.
Encienda la señal de emergencia
en el vehículo remolcado.
En el paragolpes trasero, suelte la
tapa pulsando en su parte baja.
Enrosque a tope el anillo de remol-
cado.
Instale la barra de remolcado.
Encienda la señal de emergencia
en el vehículo remolcado.
Remolcar otro vehículo
El anillo de remolcado está situado en
un soporte en el fondo del maletero de-
bajo del piso.
Para acceder a él :
p a s e a l a c o n i g u r a c i ó n " c o u p é " ,
abra el maletero,
levante el piso,
saque el anillo de remolcado del so-
porte. A la hora de un remolcado con las
cuatro ruedas en el suelo, utilice
siempre una barra de remolcado.
A la hora de un remolcado con dos
ruedas en el suelo solamente, uti-
l i c e s i e m p r e u n ú t i l d e e l e v a c i ó n
profesional.
A la hora de un remolcado motor
parado, ya no hay asistencia de
f r e n a d a n i d e d i r e c c i ó n .
Ponga la palanca de cambios
e n p u n t o m u e r t o ( p o s i c i ó n N
para la caja de cambios auto-
mática).
No respetar esta particularidad
puede conllevar el deterioro de
c i e r t o s ó r g a n o s d e f r e n a d a y l a a u -
sencia de asistencia de frenada al
volver a arrancar el motor.
Page 144 of 204
i
i
INFORMACIÓN PRÁCTICA
133

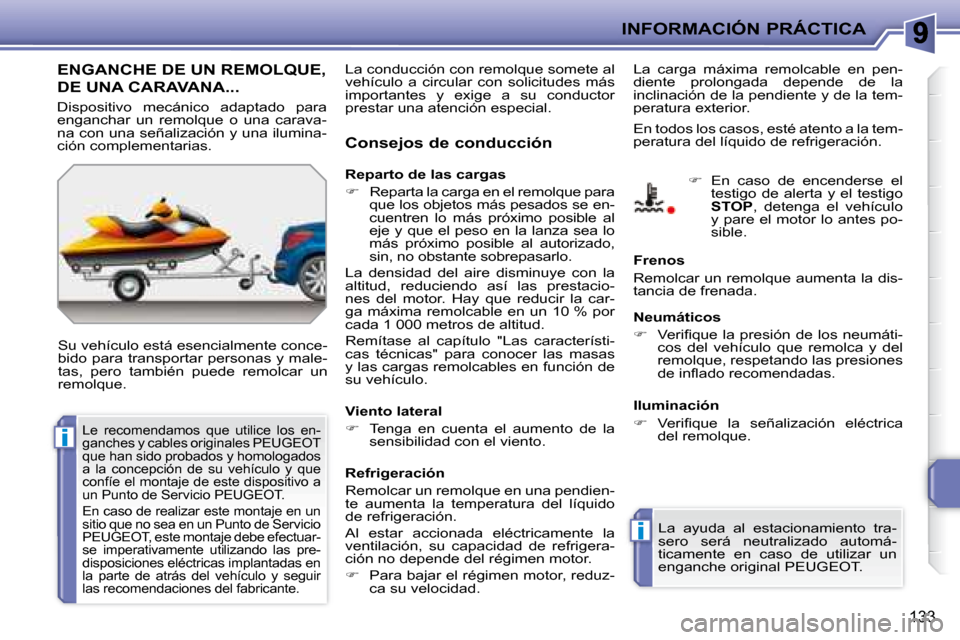

ENGANCHE DE UN REMOLQUE,
DE UNA CARAVANA...
Su vehículo está esencialmente conce-
bido para transportar personas y male-
tas, pero también puede remolcar un
remolque. L a c o n d u c c i ó n c o n r e m o l q u e s o m e t e a l
vehículo a circular con solicitudes más
importantes y exige a su conductor
p r e s t a r u n a a t e n c i ó n e s p e c i a l .
La carga máxima remolcable en pen-
diente prolongada depende de la
i n c l i n a c i ó n d e l a p e n d i e n t e y d e l a t e m -
peratura exterior.
Reparto de las cargas
Reparta la carga en el remolque para
que los objetos más pesados se en-
c u e n t r e n l o m á s p r ó x i m o p o s i b l e a l
eje y que el peso en la lanza sea lo
m á s p r ó x i m o p o s i b l e a l a u t o r i z a d o ,
sin, no obstante sobrepasarlo.
La densidad del aire disminuye con la
altitud, reduciendo así las prestacio-
nes del motor. Hay que reducir la car-
ga máxima remolcable en un 10 % por
cada 1 000 metros de altitud.
Remítase al capítulo "Las característi-
cas técnicas" para conocer las masas
y l a s c a r g a s r e m o l c a b l e s e n f u n c i ó n d e
su vehículo.
Viento lateral
Tenga en cuenta el aumento de la
sensibilidad con el viento.
En caso de encenderse el
testigo de alerta y el testigo
STOP , detenga el vehículo
y pare el motor lo antes po-
sible.
Frenos
Remolcar un remolque aumenta la dis-
tancia de frenada.
Neumáticos
V e r i i q u e l a p r e s i ó n d e l o s n e u m á t i -
cos del vehículo que remolca y del
remolque, respetando las presiones
d e i n l a d o r e c o m e n d a d a s .
La ayuda al estacionamiento tra-
sero será neutralizado automá-
ticamente en caso de utilizar un
enganche original PEUGEOT.
En todos los casos, esté atento a la tem-
p e r a t u r a d e l l í q u i d o d e r e f r i g e r a c i ó n .
Dispositivo mecánico adaptado para
enganchar un remolque o una carava-
n a c o n u n a s e ñ a l i z a c i ó n y u n a i l u m i n a -
c i ó n c o m p l e m e n t a r i a s .
Le recomendamos que utilice los en-
ganches y cables originales PEUGEOT
que han sido probados y homologados
a l a c o n c e p c i ó n d e s u v e h í c u l o y q u e
confíe el montaje de este dispositivo a
un Punto de Servicio PEUGEOT.
En caso de realizar este montaje en un
sitio que no sea en un Punto de Servicio
PEUGEOT, este montaje debe efectuar-
se imperativamente utilizando las pre-
disposiciones eléctricas implantadas en
la parte de atrás del vehículo y seguir
las recomendaciones del fabricante.
Consejos de conducción
Refrigeración
Remolcar un remolque en una pendien-
te aumenta la temperatura del líquido
d e r e f r i g e r a c i ó n .
Al estar accionada eléctricamente la
v e n t i l a c i ó n , s u c a p a c i d a d d e r e f r i g e r a -
c i ó n n o d e p e n d e d e l r é g i m e n m o t o r .
Para bajar el régimen motor, reduz-
ca su velocidad. Iluminación
V e r i i q u e l a s e ñ a l i z a c i ó n e l é c t r i c a
del remolque.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
153
154
155
156
157
158
159
160
161
162
163
164
165
166
167
168
169
170
171
172
173
174
175
176
177
178
179
180
181
182
183
184
185
186
187
188
189
190
191
192
193
194
195
196
197
198
199
200
201
202
203
