2007.5 Peugeot 207 CC Manual del propietario (in Spanish)

i
INFORMACIÓN PRÁCTICA
119
Después de un cambio de rueda
Utilizando la rueda de repuesto de
tipo "galette" :

 no ponga ningún embellecedor,

 no sobrepase la velocidad de
80 km/h.
Haga que le controlen rápidamente
el apriete de los tornillos y la pre-
sión de la rueda de repuesto en un
Punto de Servicio PEUGEOT.
Repare la rueda pinchada y sus-
titúyala inmediatamente en el ve-
hículo.

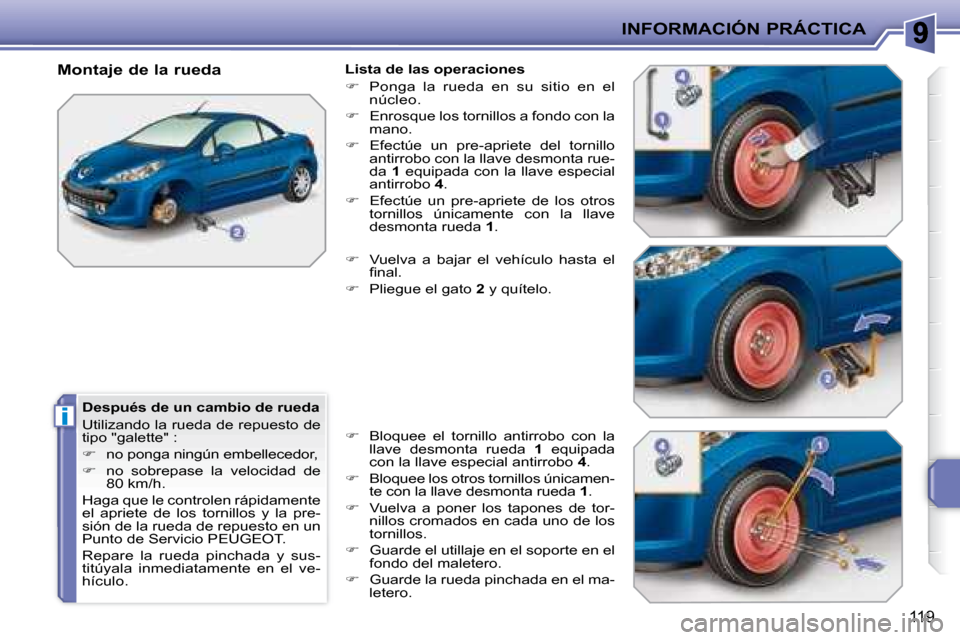

Montaje de la rueda
Lista de las operaciones

 Ponga la rueda en su sitio en el
núcleo.

 Enrosque los tornillos a fondo con la
mano.

 Efectúe un pre-apriete del tornillo
antirrobo con la llave desmonta rue-
da 1 equipada con la llave especial
antirrobo 4 .

 Efectúe un pre-apriete de los otros
tornillos únicamente con la llave
desmonta rueda 1 .

 Vuelva a bajar el vehículo hasta el
i nal.

 Pliegue el gato 2 y quítelo.

 Bloquee el tornillo antirrobo con la
llave desmonta rueda 1 equipada
con la llave especial antirrobo 4 .

 Bloquee los otros tornillos únicamen-
te con la llave desmonta rueda 1 .

 Vuelva a poner los tapones de tor-
nillos cromados en cada uno de los
tornillos.

 Guarde el utillaje en el soporte en el
fondo del maletero.

 Guarde la rueda pinchada en el ma-
letero.

!
i
i
INFORMACIÓN PRÁCTICA
120

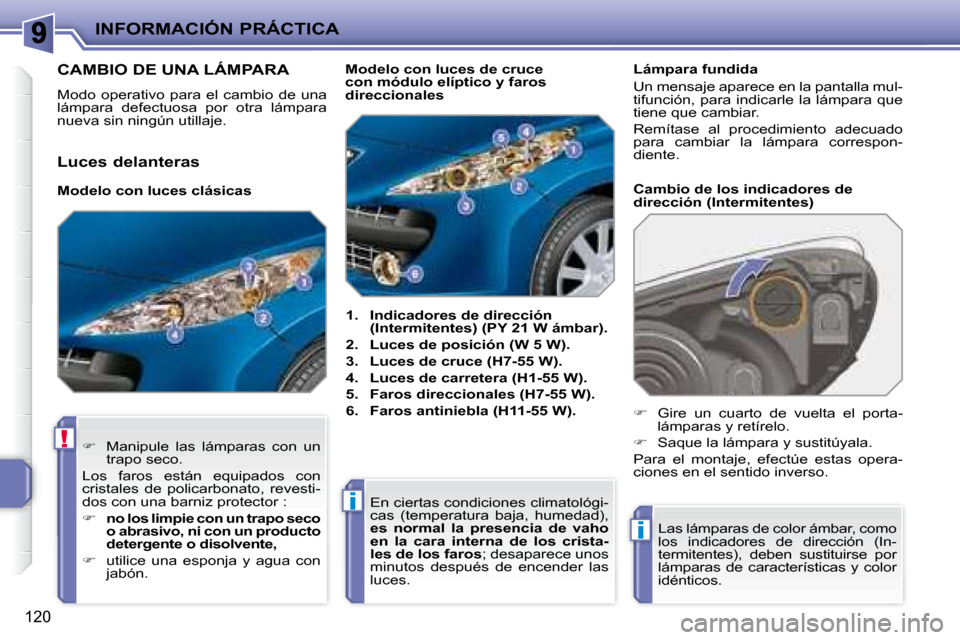

CAMBIO DE UNA LÁMPARA
Modo operativo para el cambio de una
lámpara defectuosa por otra lámpara
nueva sin ningún utillaje.
1. Indicadores de dirección
(Intermitentes) (PY 21 W ámbar).

2. Luces de posición (W 5 W).

3. Luces de cruce (H7-55 W).

4. Luces de carretera (H1-55 W).

5. Faros direccionales (H7-55 W).

6. Faros antiniebla (H11-55 W). Cambio de los indicadores de
dirección (Intermitentes)

 Manipule las lámparas con un
trapo seco.
Los faros están equipados con
cristales de policarbonato, revesti-
dos con una barniz protector :

 no los limpie con un trapo seco
o abrasivo, ni con un producto
detergente o disolvente,

 utilice una esponja y agua con
jabón. En ciertas condiciones climatológi-
cas (temperatura baja, humedad),

es normal la presencia de vaho
en la cara interna de los crista-
les de los faros ; desaparece unos
minutos después de encender las
luces .
Modelo con luces de cruce
con módulo elíptico y faros
direccionales
Las lámparas de color ámbar, como
los indicadores de dirección (In-
termitentes), deben sustituirse por
lámparas de características y color
idénticos.

 Gire un cuarto de vuelta el porta-
lámparas y retírelo.

 Saque la lámpara y sustitúyala.
Para el montaje, efectúe estas opera-
ciones en el sentido inverso.
Luces delanteras
Lámpara fundida
Un mensaje aparece en la pantalla mul-
tifunción, para indicarle la lámpara que
tiene que cambiar.
Remítase al procedimiento adecuado
para cambiar la lámpara correspon-
diente.
Modelo con luces clásicas

INFORMACIÓN PRÁCTICA
121

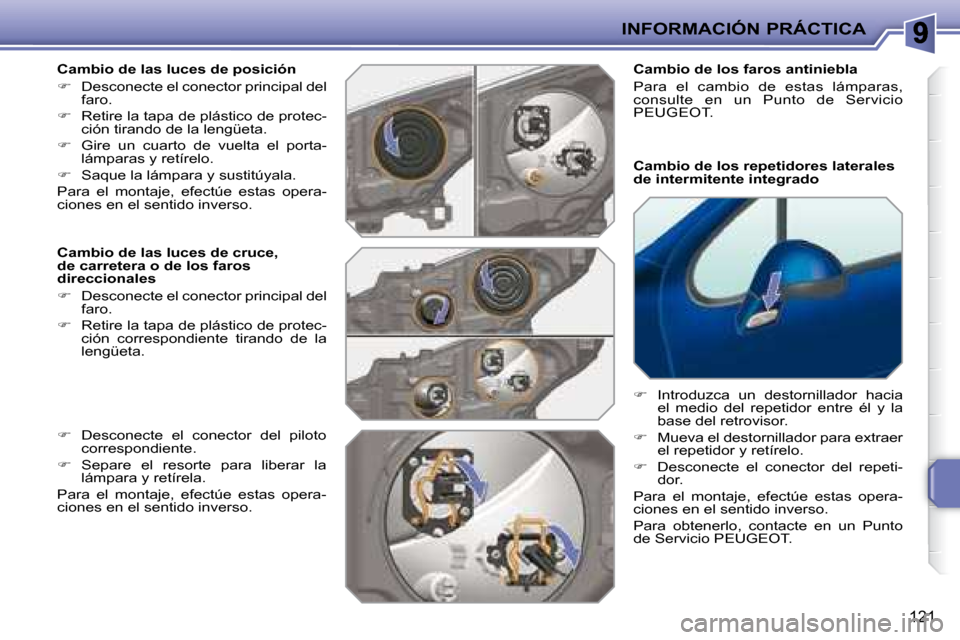

Cambio de las luces de posición

 Desconecte el conector principal del
faro.

 Retire la tapa de plástico de protec-
ción tirando de la lengüeta.

 Gire un cuarto de vuelta el porta-
lámparas y retírelo.

 Saque la lámpara y sustitúyala.
Para el montaje, efectúe estas opera-
ciones en el sentido inverso.
Cambio de las luces de cruce,
de carretera o de los faros
direccionales

 Desconecte el conector principal del
faro.

 Retire la tapa de plástico de protec-
ción correspondiente tirando de la
lengüeta. Cambio de los repetidores laterales
de intermitente integrado

 Introduzca un destornillador hacia
el medio del repetidor entre él y la
base del retrovisor.

 Mueva el destornillador para extraer
el repetidor y retírelo.

 Desconecte el conector del repeti-
dor.
Para el montaje, efectúe estas opera-
ciones en el sentido inverso.
Para obtenerlo, contacte en un Punto
de Servicio PEUGEOT.

 Desconecte el conector del piloto
correspondiente.

 Separe el resorte para liberar la
lámpara y retírela.
Para el montaje, efectúe estas opera-
ciones en el sentido inverso. Cambio de los faros antiniebla
Para el cambio de estas lámparas,
consulte en un Punto de Servicio
PEUGEOT.

i
INFORMACIÓN PRÁCTICA
122
Luces traseras

1. Luces de stop (P 21 W).

2. Luces de posición (R 5 W).

3. Luces antiniebla (P 21 W).

4. Indicadores de dirección
(intermitentes) (PY 21 W ámbar).

5. Luces de marcha atrás (P 21 W). Cambio de las luces
Estas cinco lámparas se cambian des-
de el exterior del maletero :

 abra previamente la tapa para acce-
der al tornillo de i jación,

 retire el tornillo de i jación del piloto,

 saque el piloto por el exterior,

 desconecte el conector del piloto,

 retire la junta de estanqueidad del
piloto,

 pulse en las cuatro lengüetas y reti-
re el porta lámparas,

 gire un cuarto de vuelta la lámpara y
sustitúyala.
Para el montaje, efectúe estas opera-
ciones pero en sentido inverso.
Las lámparas de color ámbar, como
los indicadores de dirección (Inter-
mitentes), se deben sustituir por
lámparas de características y colo-
res idénticos.

!
INFORMACIÓN PRÁCTICA
123
Cambio del tercer piloto de
stop (diodos)
Para el montaje de este tipo de luces
con diodos, consulte en un Punto de
Servicio PEUGEOT. Cambio de las luces de
matrícula (W 5 W)

 Inserte un destornillador i no en uno
de los agujeros exteriores del trans-
parente.

 Empújelo hacia el exterior para sol-
tarlo.

 Retire el transparente.

 Tire de la lámpara y sustitúyala.
Lavado a alta presión
Utilizando este tipo de lavado para
eliminar las manchas persistentes,
no insista en los faros, las luces y
en su contorno para evitar deterio-
rar su barniz y su junta de estan-
queidad.

!
i
INFORMACIÓN PRÁCTICA
124
PEUGEOT declina toda respon-
sabilidad en cuanto a gastos oca-
sionados para la reparación de su
vehículo o los disfuncionamientos
que resultasen de la instalación
de accesorios auxiliares no sumi-
nistrados, no recomendados por
PEUGEOT y no instalados según
sus recomendaciones, en particu-
lar cuando el consumo del conjunto
de aparatos conectado sobrepase
los 10 miliamperios.

Instalación de accesorios
eléctricos
El circuito de su vehículo está con-
cebido para funcionar con los equi-
pamientos de serie u opcionales.
Antes de instalar otros equipa-
mientos o accesorios eléctricos en
su vehículo, consulte en un Punto
de Servicio PEUGEOT.

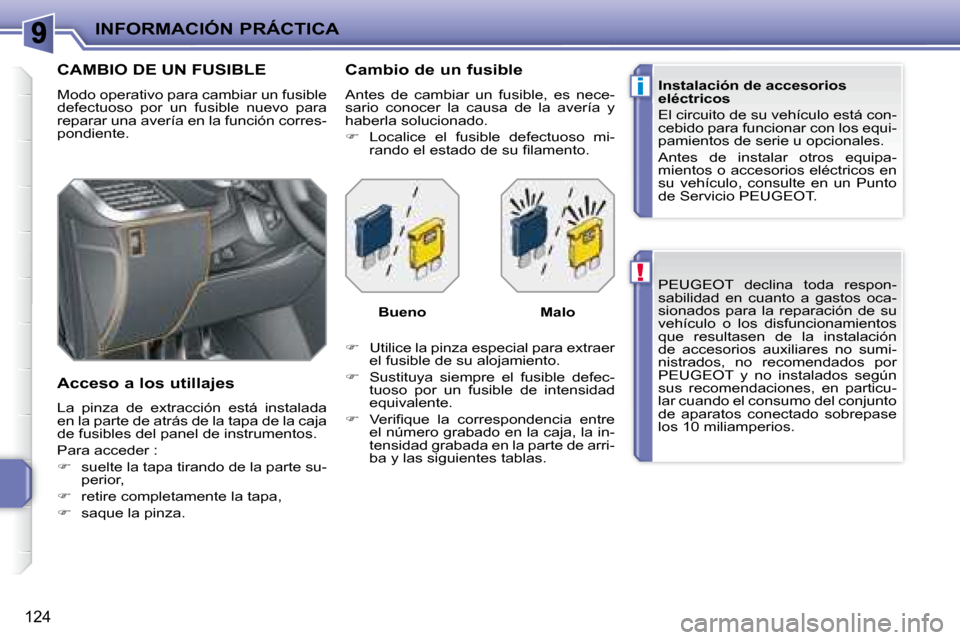

CAMBIO DE UN FUSIBLE
Modo operativo para cambiar un fusible
defectuoso por un fusible nuevo para
reparar una avería en la función corres-
pondiente.
Acceso a los utillajes
La pinza de extracción está instalada
en la parte de atrás de la tapa de la caja
de fusibles del panel de instrumentos.
Para acceder :

 suelte la tapa tirando de la parte su-
perior,

 retire completamente la tapa,

 saque la pinza. Cambio de un fusible
Antes de cambiar un fusible, es nece-
sario conocer la causa de la avería y
haberla solucionado.

 Localice el fusible defectuoso mi-
rando el estado de su i lamento.

 Utilice la pinza especial para extraer
el fusible de su alojamiento.

 Sustituya siempre el fusible defec-
tuoso por un fusible de intensidad
equivalente.

 Verii que la correspondencia entre
el número grabado en la caja, la in-
tensidad grabada en la parte de arri-
ba y las siguientes tablas. Bueno
Malo

INFORMACIÓN PRÁCTICA
Fusibles en el panel de
instrumentos
La caja de fusibles está situada en la
parte inferior del panel de instrumentos
(lado izquierdo).
Acceso a los fusibles

 Ver el párrafo "Acceso a los utillajes". Tabla de los fusibles

Fusible N° Intensidad Funciones

G37 30 A Alimentación cajetín techo plegable.

G38 20 A Amplii cador Hi-Fi.

G39 20 A Asientos térmicos conductor y pasajero.

G40 40 A Alimentación cajetín de servicio remolque.

Fusible N° Intensidad Funciones

F1 - No utilizado.

F2 - No utilizado.

F3 5 A Calculador airbags y pretensores pirotécnicos.

F4 10 A Contactor pedal de embrague, toma diagnosis,
retrovisor interior electrocromo, aire acondicionado,
sensor ángulo volante, bomba i ltro de partículas
(Diesel).

F5 30 A Elevalunas eléctricos traseros, techo plegable.

F6 30 A Elevalunas eléctricos delanteros, alimentación
retrovisores abatibles.

F7 5 A Luz de techo delantera, lectores de mapa, luz
parasol, luz guantera.

INFORMACIÓN PRÁCTICA

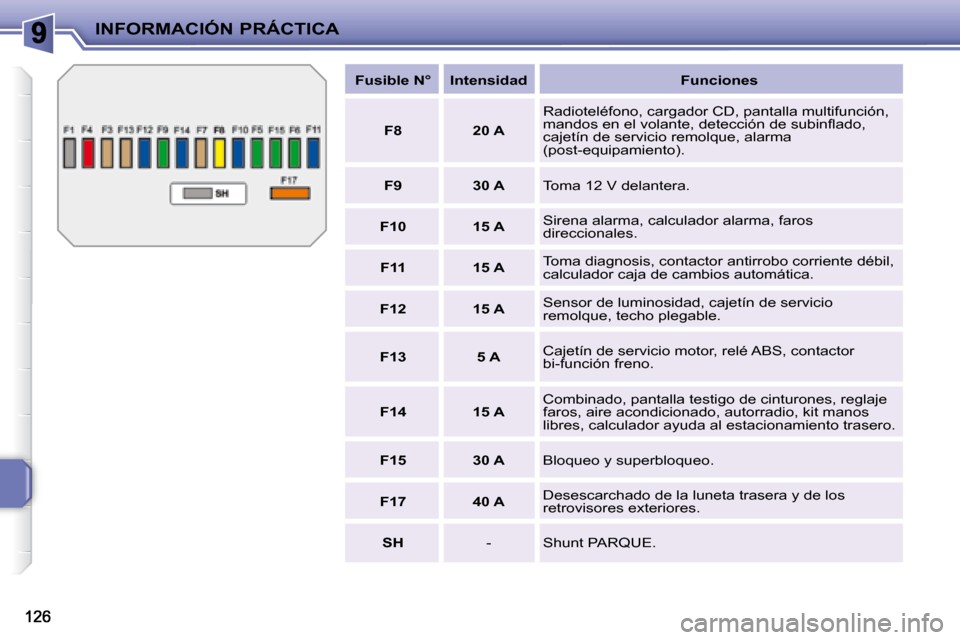

Fusible N° Intensidad Funciones

F8 20 A Radioteléfono, cargador CD, pantalla multifunción,
mandos en el volante, detección de subinl ado,
cajetín de servicio remolque, alarma
(post-equipamiento).

F9 30 A Toma 12 V delantera.

F10 15 A Sirena alarma, calculador alarma, faros
direccionales.

F11 15 A Toma diagnosis, contactor antirrobo corriente débil,
calculador caja de cambios automática.

F12 15 A Sensor de luminosidad, cajetín de servicio
remolque, techo plegable.

F13 5 A Cajetín de servicio motor, relé ABS, contactor
bi-función freno.

F14 15 A Combinado, pantalla testigo de cinturones, reglaje
faros, aire acondicionado, autorradio, kit manos
libres, calculador ayuda al estacionamiento trasero.

F15 30 A Bloqueo y superbloqueo.

F17 40 A Desescarchado de la luneta trasera y de los
retrovisores exteriores.

SH - Shunt PARQUE.
