2007.5 Peugeot 207 CC Betriebsanleitung (in German)

9
i
PRAKTISCHE TIPPS

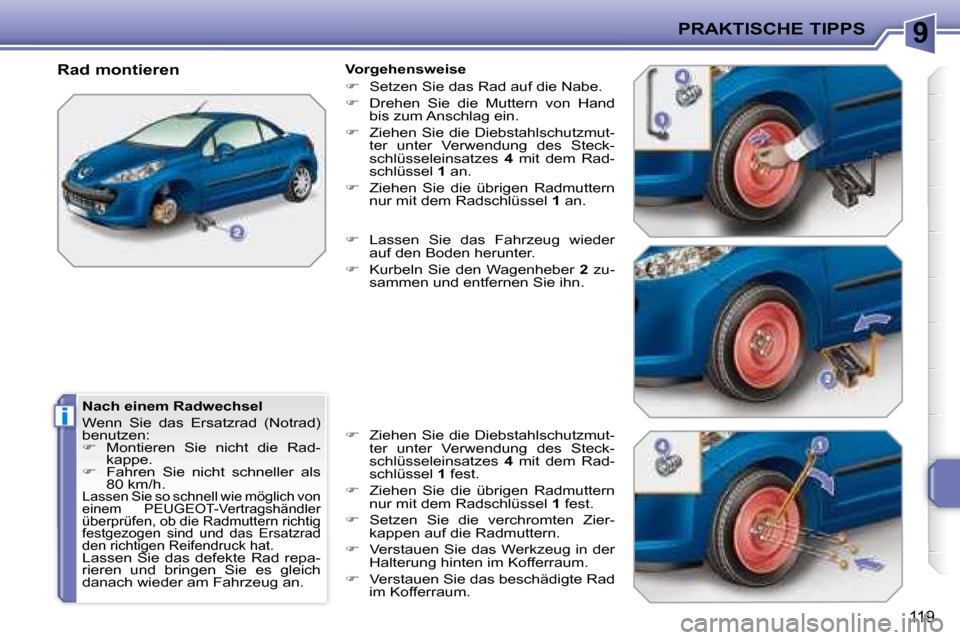

119
Nach einem Radwechsel
Wenn Sie das Ersatzrad (Notrad)
benutzen:

 Montieren Sie nicht die Rad-
kappe.

 Fahren Sie nicht schneller als
80 km/h.
Lassen Sie so schnell wie möglich von
einem PEUGEOT-Vertragshändler
überprüfen, ob die Radmuttern richtig
festgezogen sind und das Ersatzrad
den richtigen Reifendruck hat.
Lassen Sie das defekte Rad repa-
rieren und bringen Sie es gleich
danach wieder am Fahrzeug an.
Rad montieren


Vorgehensweise

 Setzen Sie das Rad auf die Nabe.

 Drehen Sie die Muttern von Hand
bis zum Anschlag ein.

 Ziehen Sie die Diebstahlschutzmut-
ter unter Verwendung des Steck-
schlüsseleinsatzes 4 mit dem Rad-
schlüssel 1 an.

 Ziehen Sie die übrigen Radmuttern
nur mit dem Radschlüssel 1 an.

 Lassen Sie das Fahrzeug wieder
auf den Boden herunter.

 Kurbeln Sie den Wagenheber 2 zu-
sammen und entfernen Sie ihn.

 Ziehen Sie die Diebstahlschutzmut-
ter unter Verwendung des Steck-
schlüsseleinsatzes 4 mit dem Rad-
schlüssel 1 fest.

 Ziehen Sie die übrigen Radmuttern
nur mit dem Radschlüssel 1 fest.

 Setzen Sie die verchromten Zier-
kappen auf die Radmuttern.

 Verstauen Sie das Werkzeug in der
Halterung hinten im Kofferraum.

 Verstauen Sie das beschädigte Rad
im Kofferraum.

9
!
i
i
PRAKTISCHE TIPPS
120
AUSTAUSCH DER
GLÜHLAMPEN
Vorgehensweise beim Austausch einer
defekten Glühlampe gegen eine neue
Lampe ohne Werkzeug.
1. Blinkleuchten
(PY 21 W bernsteingelb)

2. Standleuchten (W 5 W)

3. Abblendlicht (H7-55 W)

4. Fernlicht (H1-55 W)

5. Kurvenscheinwerfer (H7-55 W)

6. Nebelscheinwerfer (H11-55 W) Austausch der Blinkleuchten

 Fassen Sie die Glühlampen mit
einem trockenen Tuch an.
Die Streuscheiben der Scheinwer-
fer bestehen aus Polykarbonat mit
einer Schutzlackbeschichtung:


Verwenden Sie zum Säubern kein
trockenes Tuch oder Scheuertuch
und auch keine Reinigungs- oder
Lösungsmittel
.

 Verwenden Sie einen Schwamm
und Seifenwasser.

Es ist normal, wenn die Streuschei-
ben der Scheinwerfer bei bestimm-
ten Witterungsbedingungen (niedrige
Temperaturen, Feuchtigkeit) von in-
nen beschlagen ; die niedergeschla-
gene Feuchtigkeit verschwindet ein
paar Minuten nach dem Einschalten
der Beleuchtung.
Modell mit elliptischem
Modul beim Abblendlicht und
Kurvenscheinwerfern
Bernsteingelbe Glühlampen wie
die der Blinker müssen durch
Lampen mit gleichen Daten und
gleicher Farbe ersetzt werden.


Drehen Sie die Lampenfassung um eine
Vierteldrehung und ziehen Sie sie ab.

 Ziehen Sie die Lampe heraus und
wechseln Sie sie aus.
Gehen Sie beim Wiedereinbau in um-
gekehrter Reihenfolge vor.
Frontleuchten
Defekte Lampe
Eine Meldung erscheint auf dem
Multifunktionsbildschirm, um Sie darauf
hinzuweisen, welche Lampe Sie aus-
wechseln müssen.
Lesen Sie im entsprechenden Absatz
nach, wie die betreffende Lampe ge-
wechselt wird.
Modell mit herkömmlichen Leuchten

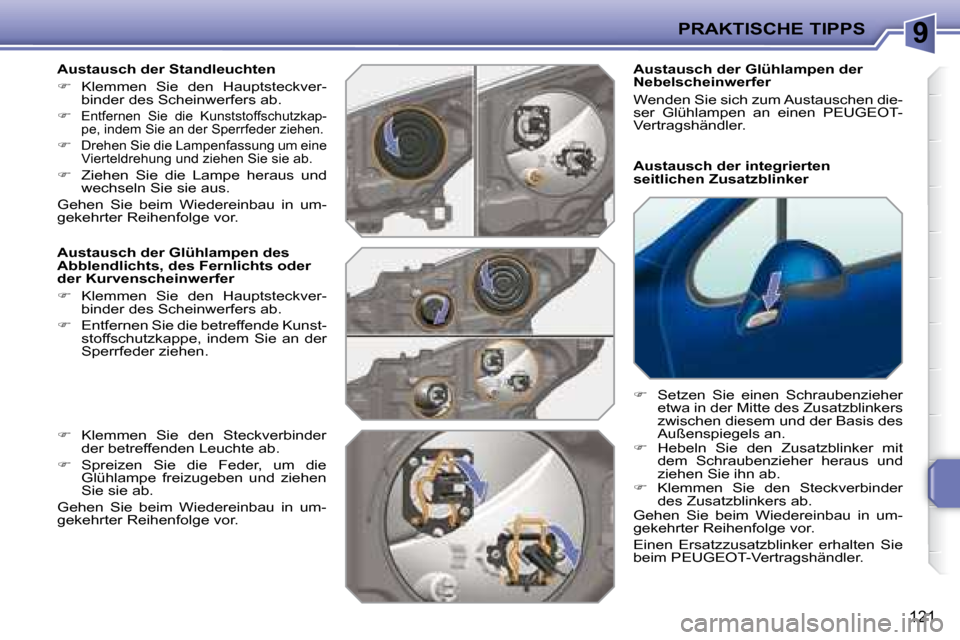

9PRAKTISCHE TIPPS
121
Austausch der Standleuchten

 Klemmen Sie den Hauptsteckver-
binder des Scheinwerfers ab.


Entfernen Sie die Kunststoffschutzkap-
pe, indem Sie an der Sperrfeder ziehen.


Drehen Sie die Lampenfassung um eine
Vierteldrehung und ziehen Sie sie ab.

 Ziehen Sie die Lampe heraus und
wechseln Sie sie aus.
Gehen Sie beim Wiedereinbau in um-
gekehrter Reihenfolge vor.
Austausch der Glühlampen des
Abblendlichts, des Fernlichts oder
der Kurvenscheinwerfer

 Klemmen Sie den Hauptsteckver-
binder des Scheinwerfers ab.

 Entfernen Sie die betreffende Kunst-
stoffschutzkappe, indem Sie an der
Sperrfeder ziehen. Austausch der integrierten
seitlichen Zusatzblinker

 Setzen Sie einen Schraubenzieher
etwa in der Mitte des Zusatzblinkers
zwischen diesem und der Basis des
Außenspiegels an.

 Hebeln Sie den Zusatzblinker mit
dem Schraubenzieher heraus und
ziehen Sie ihn ab.

 Klemmen Sie den Steckverbinder
des Zusatzblinkers ab.
Gehen Sie beim Wiedereinbau in um-
gekehrter Reihenfolge vor.
Einen Ersatzzusatzblinker erhalten Sie
beim PEUGEOT-Vertragshändler.

 Klemmen Sie den Steckverbinder
der betreffenden Leuchte ab.

 Spreizen Sie die Feder, um die
Glühlampe freizugeben und ziehen
Sie sie ab.
Gehen Sie beim Wiedereinbau in um-
gekehrter Reihenfolge vor. Austausch der Glühlampen der
Nebelscheinwerfer
Wenden Sie sich zum Austauschen die-
ser Glühlampen an einen PEUGEOT-
Vertragshändler.

9
i
PRAKTISCHE TIPPS

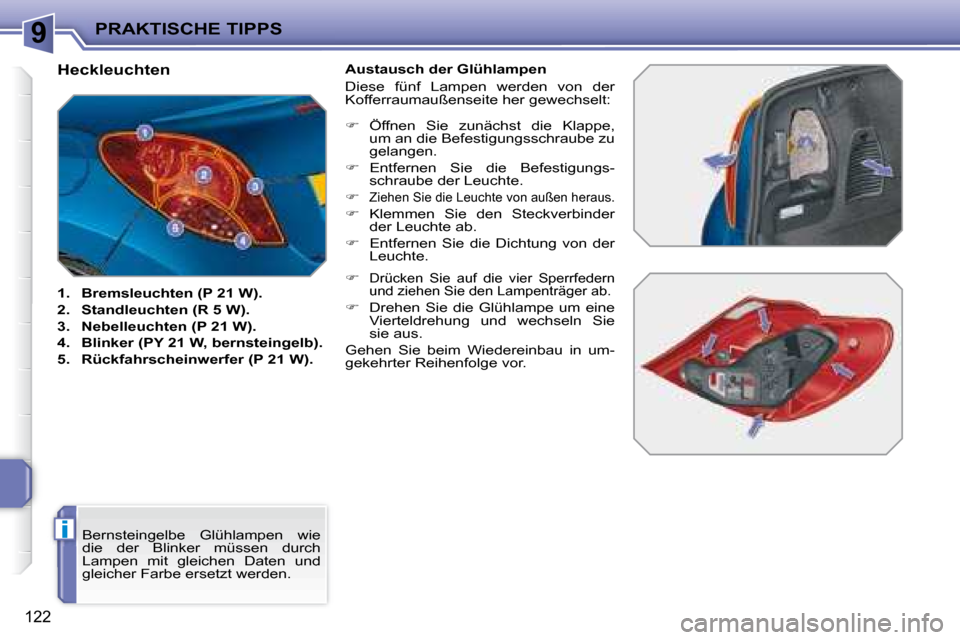

122
Heckleuchten

1. Bremsleuchten (P 21 W).

2. Standleuchten (R 5 W).

3. Nebelleuchten (P 21 W).

4. Blinker (PY 21 W, bernsteingelb).

5. Rückfahrscheinwerfer (P 21 W). Austausch der Glühlampen
Diese fünf Lampen werden von der
Kofferraumaußenseite her gewechselt:

 Öffnen Sie zunächst die Klappe,
um an die Befestigungsschraube zu
gelangen.

 Entfernen Sie die Befestigungs-
schraube der Leuchte.


Ziehen Sie die Leuchte von außen heraus.

 Klemmen Sie den Steckverbinder
der Leuchte ab.

 Entfernen Sie die Dichtung von der
Leuchte.


Drücken Sie auf die vier Sperrfedern
und ziehen Sie den Lampenträger ab.

 Drehen Sie die Glühlampe um eine
Vierteldrehung und wechseln Sie
sie aus.
Gehen Sie beim Wiedereinbau in um-
gekehrter Reihenfolge vor.
Bernsteingelbe Glühlampen wie
die der Blinker müssen durch
Lampen mit gleichen Daten und
gleicher Farbe ersetzt werden.

9
!
PRAKTISCHE TIPPS

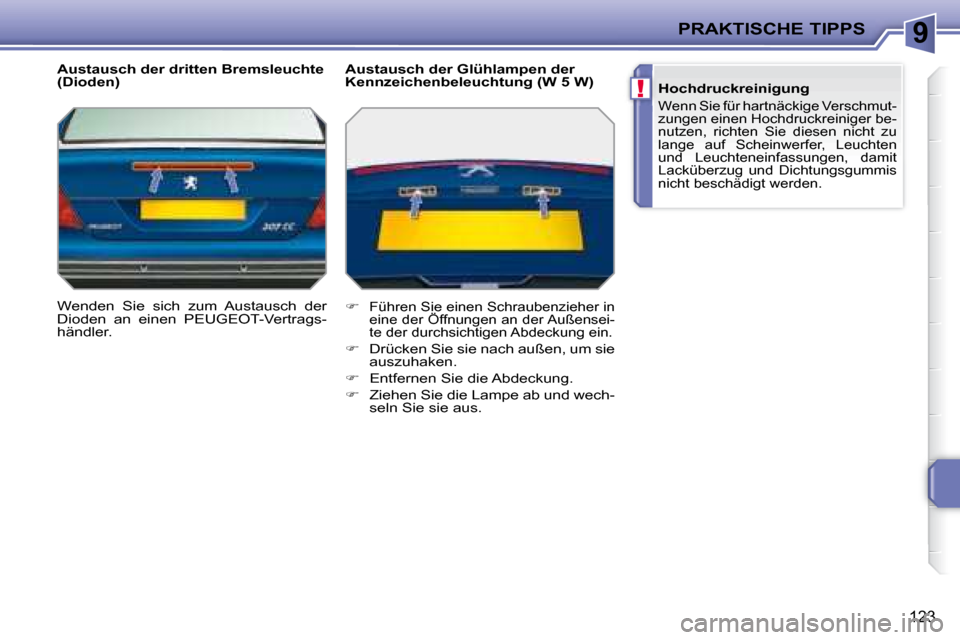

123
Austausch der dritten Bremsleuchte
(Dioden)
Wenden Sie sich zum Austausch der
Dioden an einen PEUGEOT-Vertrags-
händler. Austausch der Glühlampen der
Kennzeichenbeleuchtung (W 5 W)


Führen Sie einen Schraubenzieher in
eine der Öffnungen an der Außensei-
te der durchsichtigen Abdeckung ein.


 Drücken Sie sie nach außen, um sie
auszuhaken.

 Entfernen Sie die Abdeckung.

 Ziehen Sie die Lampe ab und wech-
seln Sie sie aus. Hochdruckreinigung
Wenn Sie für hartnäckige Verschmut-
zungen einen Hochdruckreiniger be-
nutzen, richten Sie diesen nicht zu
lange auf Scheinwerfer, Leuchten
und Leuchteneinfassungen, damit
Lacküberzug und Dichtungsgummis
nicht beschädigt werden.

9
!
i
PRAKTISCHE TIPPS
124
Für die Behebung von Funktionsstö-
rungen, deren Ursache der Einbau
und die Verwendung von elektrischem
Zubehör ist, welches nicht von
PEUGEOT geliefert und empfoh-
len wird und/oder nicht von einem
PEUGEOT-Vertragshändler nach den
Richtlinien von PEUGEOT eingebaut
wurde, insbesondere wenn die Strom-
aufnahme der angeschlossenen Ge-
rät insgesamt 10 mA überschreitet,
übernimmt PEUGEOT grundsätzlich
keine Haftung, leistet keinen Ersatz
und erstattet nicht die daraus entstan-
denen Instandsetzungskosten.

Einbau elektrischer Zubehörteile
Die elektrische Anlage Ihres Fahr-
zeugs wurde so konzipiert, dass
sie mit der elektrischen Standard-
und Serienausstattung störungsfrei
funktioniert.
Bitte wenden Sie sich an einen
PEUGEOT-Vertragshändler, bevor
Sie noch weitere elektrische Zube-
hörteile einbauen. AUSTAUSCH DER
SICHERUNGEN
Vorgehensweise beim Austausch einer
defekten gegen eine neue Sicherung
zur Behebung einer Störung der betref-
fenden Funktion.
Zugang zum Werkzeug
Die Zange zum Abziehen der Siche-
rungen bei ndet sich an der Rückseite
des Deckels des Sicherungskastens
am Armaturenbrett.
Zugang:

 ziehen Sie oben am Deckel, um ihn
aufzuhaken,

 nehmen Sie den Deckel vollständig
ab,

 ziehen Sie die Zange ab. Austausch einer Sicherung
Vor dem Austausch einer Sicherung
muss die Störungsursache ermittelt und
behoben werden.

 Stellen Sie fest, welche Sicherung
defekt ist, indem Sie den Faden auf
seinen Zustand untersuchen.

 Ziehen Sie die Sicherung mit der
Spezialzange heraus.

 Ersetzen Sie die defekte Sicherung
immer durch eine Sicherung glei-
cher Stärke.

 Vergewissern Sie sich, dass die
auf dem Kasten eingravierte Num-
mer und die oben auf der Sicherung
eingravierte Stärke mit den in den
nachstehenden Tabellen angege-
benen Werten übereinstimmen.
in Ordnung
defekt

9PRAKTISCHE TIPPS
125
Sicherungen am
Armaturenbrett
Der Sicherungskasten bei ndet sich im
unteren Teil des Armaturenbretts auf
der linkena Seite.
Zugang zu den Sicherungen

 siehe Absatz "Zugang zum Werk-
zeug". Sicherungstabelle

Sicherung Nr.
Stärke Abgesicherter Stromkreis

G37 30 A Stromversorgung Steuergerät versenkbares Dach

G38 20 A Hi-Fi Verstärker

G39 20 A Sitzheizung Fahrer- und Beifahrerseite

G40 40 A Stromversorgung Zentralsteuergerät Anhänger

Sicherung Nr.
Stärke Abgesicherter Stromkreis

F1 - Nicht belegt

F2 - Nicht belegt

F3 5 A
Steuergerät Airbags und pyrotechnische
Gurtstraffer

F4 10 A Kontaktschalter Kupplungspedal, Diagnosestecker,
Elektrochromatik-Innenspiegel, Klimaanlage,
Sensor für Lenkradeinschlagwinkel, Pumpe für
Partikeli lter (Diesel)

F5 30 A Elektrische Fensterheber hinten, versenkbares Da ch

F6 30 A Elektrische Fensterheber vorn, Stromversorgung
einklappbare Außenspiegel

F7 5 A
Deckenleuchte vorn, Kartenleseleuchten, Beleuchtung
Sonnenblende, Beleuchtung Handschuhfach

9PRAKTISCHE TIPPS
126

Sicherung Nr.
Stärke Abgesicherter Stromkreis

F8 20 A
Radiotelefon, CD-Wechsler, Multifunktions-bildschirm,
Schalter unter dem Lenkrad, Reifendrucküberwachung,
Zentralsteuergerät Anhänger, Alarmanlage (Nachrüstung)

F9 30 A 12 V Steckdose vorn

F10 15 A Sirene Alarmanlage, Steuergerät Alarmanlage,
Kurvenscheinwerfer

F11 15 A Diagnosestecker, Lenkzündschloss Schwachstrom,
Steuergerät für Automatikgetriebe

F12 15 A Helligkeitssensor, Zentralsteuergerät Anhänger,
versenkbares Dach

F13 5 A
Zentralsteuergerät Motor, Relais ABS,
Kontaktschalter Doppelfunktion Bremse

F14 15 A
Kombiinstrument, Kontrollleuchtenleiste Sicherheits gurte,
Scheinwerferverstellung, Klimaanlage, Autoradio,
Freisprecheinrichtung, Steuergerät Einparkhilfe hinten

F15 30 A Verriegelung und Sicherheitsverriegelung

F17 40 A Heckscheiben- und Außenspiegelheizung

SH - Shunt PARC
