2007.5 Peugeot 207 CC Betriebsanleitung (in German)

9
i
!

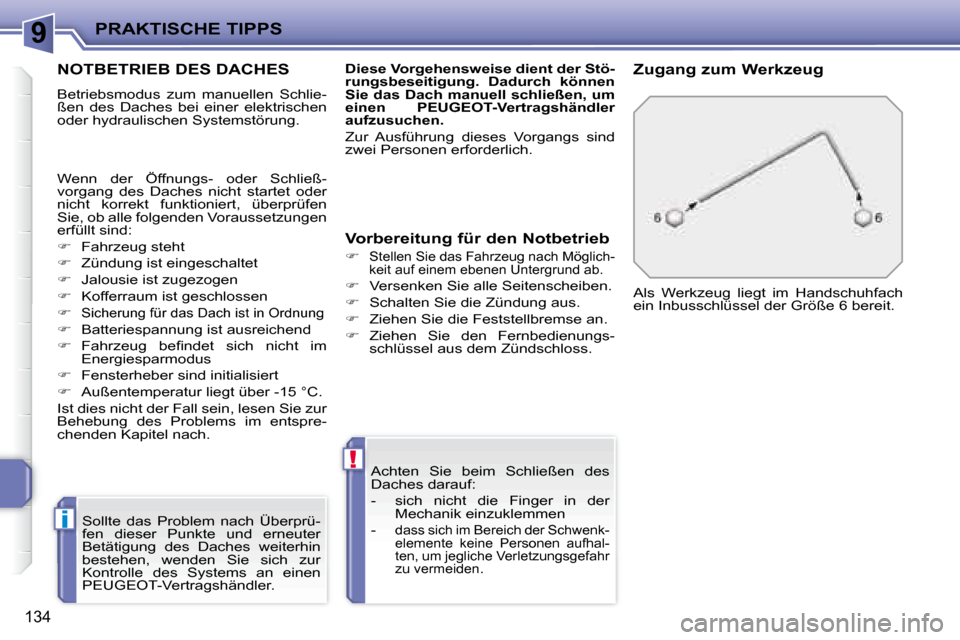

PRAKTISCHE TIPPS
134
NOTBETRIEB DES DACHES
Betriebsmodus zum manuellen Schlie-
ßen des Daches bei einer elektrischen
oder hydraulischen Systemstörung. Sollte das Problem nach Überprü-
fen dieser Punkte und erneuter
Betätigung des Daches weiterhin
bestehen, wenden Sie sich zur
Kontrolle des Systems an einen
PEUGEOT-Vertragshändler. Als Werkzeug liegt im Handschuhfach
ein Inbusschlüssel der Größe 6 bereit.
Wenn der Öffnungs- oder Schließ-
vorgang des Daches nicht startet oder
nicht korrekt funktioniert, überprüfen
Sie, ob alle folgenden Voraussetzungen
erfüllt sind:

 Fahrzeug steht

 Zündung ist eingeschaltet

 Jalousie ist zugezogen

 Kofferraum ist geschlossen


Sicherung für das Dach ist in Ordnung

 Batteriespannung ist ausreichend

 Fahrzeug bei ndet sich nicht im
Energiesparmodus

 Fensterheber sind initialisiert

 Außentemperatur liegt über -15 °C.
Ist dies nicht der Fall sein, lesen Sie zur
Behebung des Problems im entspre-
chenden Kapitel nach.
Achten Sie beim Schließen des
Daches darauf:
- sich nicht die Finger in der Mechanik einzuklemmen
-
dass sich im Bereich der Schwenk-
elemente keine Personen aufhal-
ten, um jegliche Verletzungsgefahr
zu vermeiden
.

Diese Vorgehensweise dient der Stö-
rungsbeseitigung. Dadurch können
Sie das Dach manuell schließen, um
einen PEUGEOT-Vertragshändler
aufzusuchen.
Zur Ausführung dieses Vorgangs sind
zwei Personen erforderlich. Zugang zum Werkzeug
Vorbereitung für den Notbetrieb


Stellen Sie das Fahrzeug nach Möglich-
keit auf einem ebenen Untergrund ab.

 Versenken Sie alle Seitenscheiben.

 Schalten Sie die Zündung aus.

 Ziehen Sie die Feststellbremse an.

 Ziehen Sie den Fernbedienungs-
schlüssel aus dem Zündschloss.

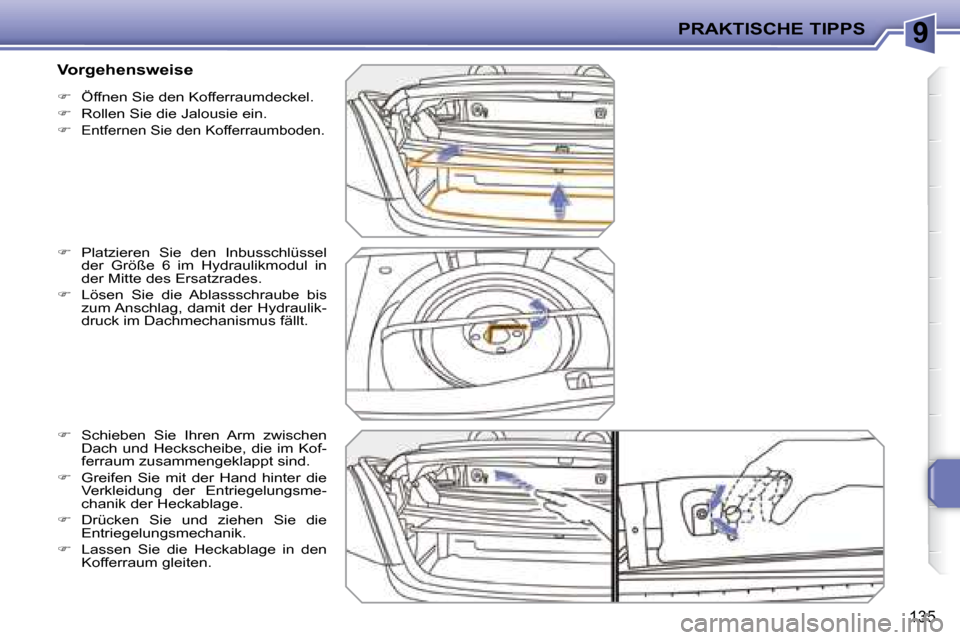

9PRAKTISCHE TIPPS
135

 Öffnen Sie den Kofferraumdeckel.

 Rollen Sie die Jalousie ein.


Entfernen Sie den Kofferraumboden.

 Platzieren Sie den Inbusschlüssel
der Größe 6 im Hydraulikmodul in
der Mitte des Ersatzrades.

 Lösen Sie die Ablassschraube bis
zum Anschlag, damit der Hydraulik-
druck im Dachmechanismus fällt.

 Schieben Sie Ihren Arm zwischen
Dach und Heckscheibe, die im Kof-
ferraum zusammengeklappt sind.

 Greifen Sie mit der Hand hinter die
Verkleidung der Entriegelungsme-
chanik der Heckablage.

 Drücken Sie und ziehen Sie die
Entriegelungsmechanik.

 Lassen Sie die Heckablage in den
Kofferraum gleiten.
Vorgehensweise

9
!
PRAKTISCHE TIPPS

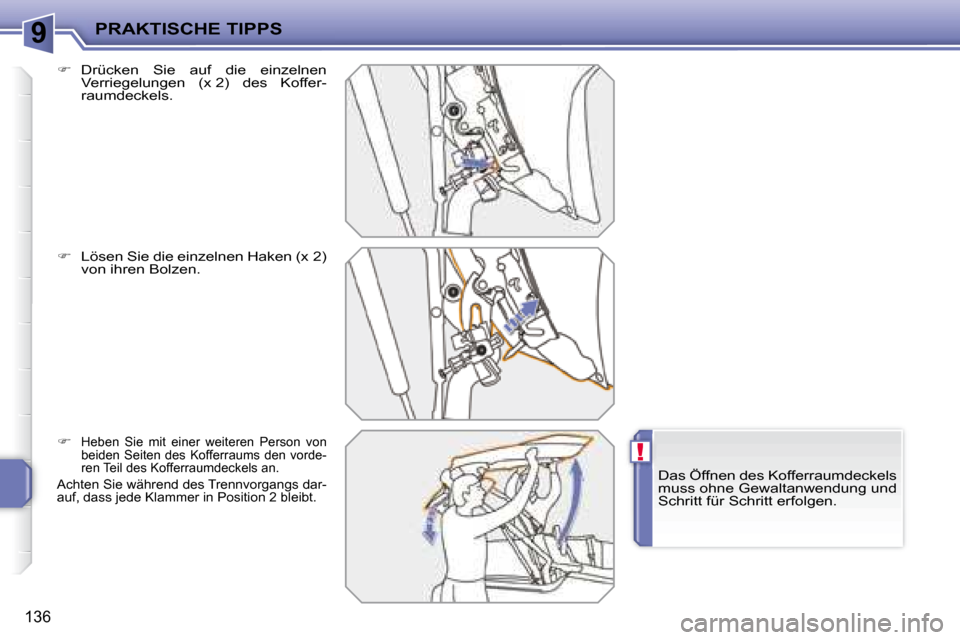

136

 Drücken Sie auf die einzelnen
Verriegelungen (x 2) des Koffer-
raumdeckels.

 Lösen Sie die einzelnen Haken (x 2)
von ihren Bolzen.


Heben Sie mit einer weiteren Person von
beiden Seiten des Kofferraums den vorde-
ren Teil des Kofferraumdeckels an.

Achten Sie während des Trennvorgangs dar-
auf, dass jede Klammer in Position 2 bleibt. Das Öffnen des Kofferraumdeckels
muss ohne Gewaltanwendung und
Schritt für Schritt erfolgen.

9
!
PRAKTISCHE TIPPS

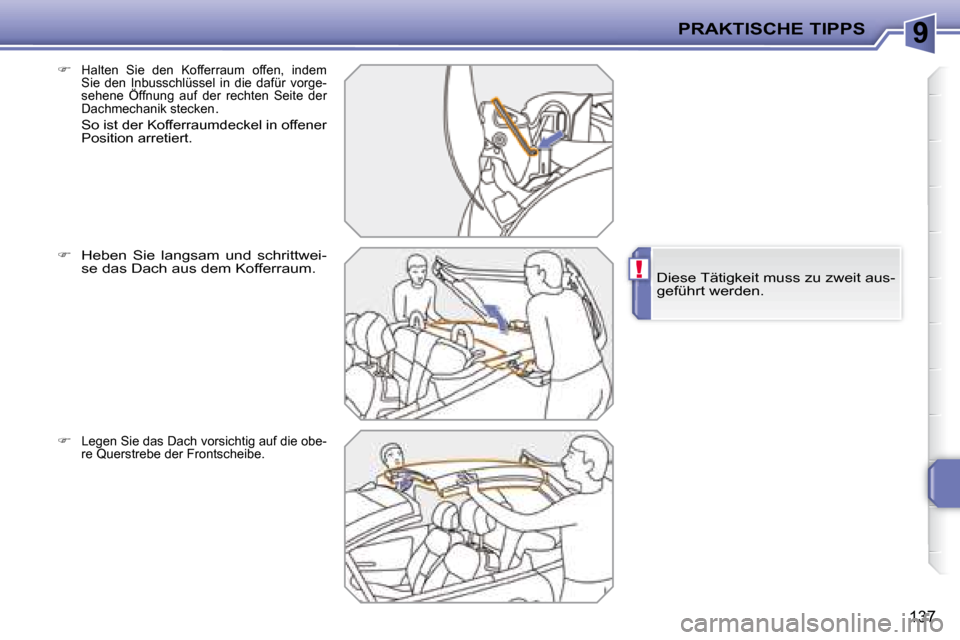

137

 Halten Sie den Kofferraum offen, indem
Sie den Inbusschlüssel in die dafür vorge-
sehene Öffnung auf der rechten Seite der
Dachmechanik stecken
.

So ist der Kofferraumdeckel in offener
Position arretiert.

 Heben Sie langsam und schrittwei-
se das Dach aus dem Kofferraum.


Legen Sie das Dach vorsichtig auf die obe-
re Querstrebe der Frontscheibe. Diese Tätigkeit muss zu zweit aus-
geführt werden.

9PRAKTISCHE TIPPS

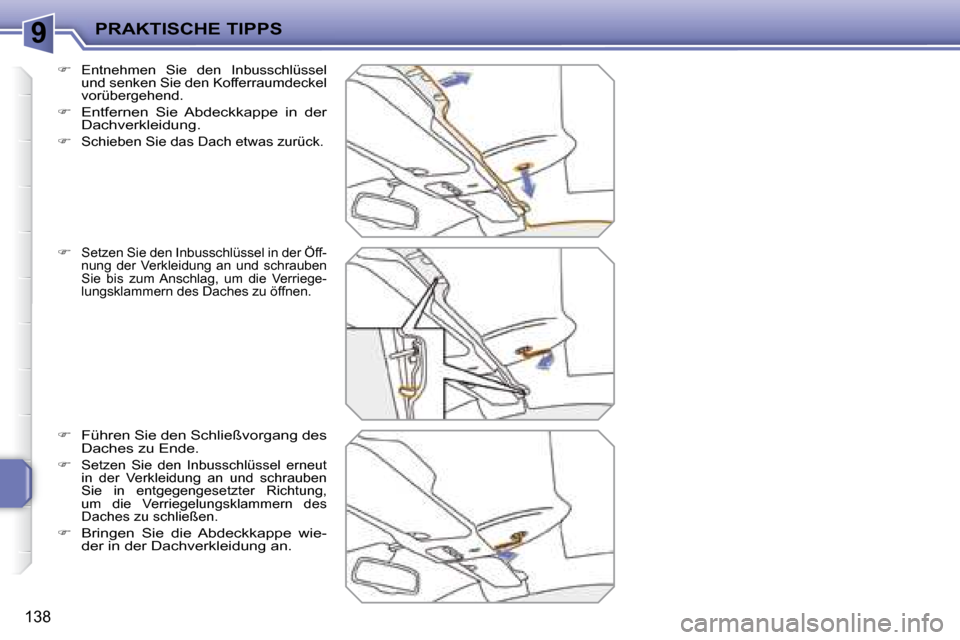

138

 Entnehmen Sie den Inbusschlüssel
und senken Sie den Kofferraumdeckel
vorübergehend.


 Entfernen Sie Abdeckkappe in der
Dachverkleidung.


Schieben Sie das Dach etwas zurück.


Setzen Sie den Inbusschlüssel in der Öff-
nung der Verkleidung an und schrauben
Sie bis zum Anschlag, um die Verriege-
lungsklammern des Daches zu öffnen.


 Führen Sie den Schließvorgang des
Daches zu Ende.


Setzen Sie den Inbusschlüssel erneut
in der Verkleidung an und schrauben
Sie in entgegengesetzter Richtung,
um die Verriegelungsklammern des
Daches zu schließen.

 Bringen Sie die Abdeckkappe wie-
der in der Dachverkleidung an.

9
!
i
!
PRAKTISCHE TIPPS

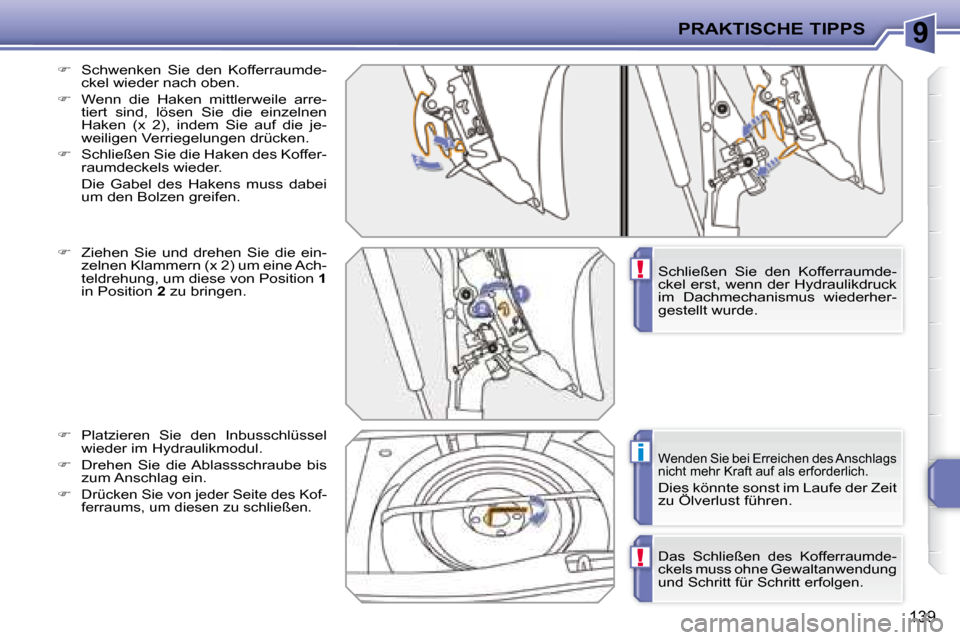

139

 Schwenken Sie den Kofferraumde-
ckel wieder nach oben.

 Wenn die Haken mittlerweile arre-
tiert sind, lösen Sie die einzelnen
Haken (x 2), indem Sie auf die je-
weiligen Verriegelungen drücken.

 Schließen Sie die Haken des Koffer-
raumdeckels wieder.
Die Gabel des Hakens muss dabei um den Bolzen greifen.

Das Schließen des Kofferraumde-
ckels muss ohne Gewaltanwendung
und Schritt für Schritt erfolgen.
Wenden Sie bei Erreichen des Anschlags
nicht mehr Kraft auf als erforderlich.
Dies könnte sonst im Laufe der Zeit
zu Ölverlust führen.

 Platzieren Sie den Inbusschlüssel
wieder im Hydraulikmodul.

 Drehen Sie die Ablassschraube bis
zum Anschlag ein.

 Drücken Sie von jeder Seite des Kof-
ferraums, um diesen zu schließen.

 Ziehen Sie und drehen Sie die ein-
zelnen Klammern (x 2) um eine Ach-
teldrehung, um diese von Position 1
in Position 2 zu bringen. Schließen Sie den Kofferraumde-
ckel erst, wenn der Hydraulikdruck
im Dachmechanismus wiederher-
gestellt wurde.

9
i
!
!
PRAKTISCHE TIPPS
140
KOFFERRAUM-GRUNDTRÄGER KOPFSTÜTZEN HINTEN *
Nach dem manuellen Schließen des
Daches sind die Gelenke des Daches
und der Kofferraumklappe nicht mehr
verriegelt. Die Dichtheit Ihres Fahr-
zeugs ist nicht mehr gewährleistet
.
Fahren Sie nach dem manuellen
Schließen des Daches mit mäßiger
Geschwindigkeit, besonders auf
unebener Fahrbahn. Bei Ihrem PEUGEOT-Vertragshändler
ist als Zubehör ein KofferraumGrund-
trägererhältlich, der speziell für Ihr
Coupé-Cabriolet konzipiert wurde.
Bezüglich Montage und Benutzung be-
folgen Sie bitte die Montagehinweise
des Herstellers.
Bezüglich Montage und Benutzung
beachten Sie bitte die Herstelleremp-
fehlungen.

Achten Sie darauf, dass beim Beladen
des Gepäckträgers die dritte Brems-
leuchte und das amtliche Kennzei-
chen nicht verdeckt werden.


Betätigen Sie nach Beladen des Ge-
päckträgers auf keinen Fall das Dach.
Abschluss des Notbetriebs

 Verstauen Sie das Werkzeug im
Handschuhfach.

 Drücken Sie auf den Verriegelungs-
knopf der Fernbedienung, um den
Kofferraum zu verriegeln.

 Wenden Sie sich zur Kontrolle des
Systems an einen PEUGEOT-
Vertragshändler. * Im Laufe des Jahres.
