2007.5 Peugeot 207 CC navigation

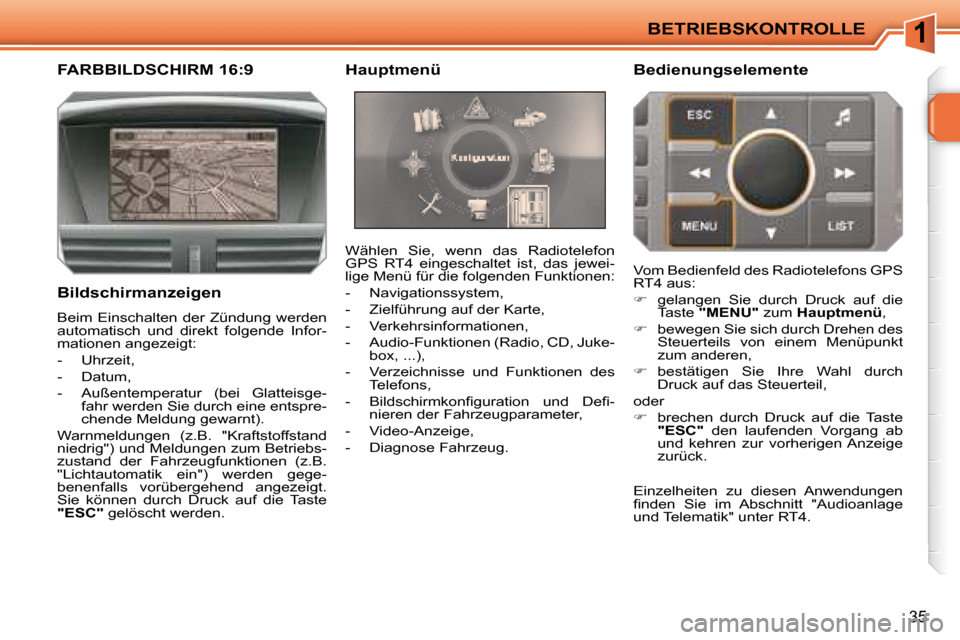

1BETRIEBSKONTROLLE
35
FARBBILDSCHIRM 16:9 Hauptmenü Bedienungselemente
Wählen Sie, wenn das Radiotelefon
GPS RT4 eingeschaltet ist, das jewei-
lige Menü für die folgenden Funktionen:
- Navigationssystem,
- Zielführung auf der Karte,
- Verkehrsinformationen,
- Audio-Funktionen (Radio, CD, Juke- box, ...),
- Verzeichnisse und Funktionen des Telefons,
- Bildschirmkoni guration und Dei - nieren der Fahrzeugparameter,
- Video-Anzeige,
- Diagnose Fahrzeug. Vom Bedienfeld des Radiotelefons GPS
RT4 aus:

 gelangen Sie durch Druck auf die
Taste "MENU" zum Hauptmenü ,

 bewegen Sie sich durch Drehen des
Steuerteils von einem Menüpunkt
zum anderen,

 bestätigen Sie Ihre Wahl durch
Druck auf das Steuerteil,
oder

 brechen durch Druck auf die Taste

"ESC" den laufenden Vorgang ab
und kehren zur vorherigen Anzeige
zurück.
Einzelheiten zu diesen Anwendungen
i nden Sie im Abschnitt "Audioanlage
und Telematik" unter RT4.
Bildschirmanzeigen
Beim Einschalten der Zündung werden
automatisch und direkt folgende Infor-
mationen angezeigt:
- Uhrzeit,
- Datum,
- Außentemperatur (bei Glatteisge-
fahr werden Sie durch eine entspre-
chende Meldung gewarnt).
Warnmeldungen (z.B. "Kraftstoffstand
niedrig") und Meldungen zum Betriebs-
zustand der Fahrzeugfunktionen (z.B.
"Lichtautomatik ein") werden gege-
benenfalls vorübergehend angezeigt.
Sie können durch Druck auf die Taste

"ESC" gelöscht werden.

1
!
i
i

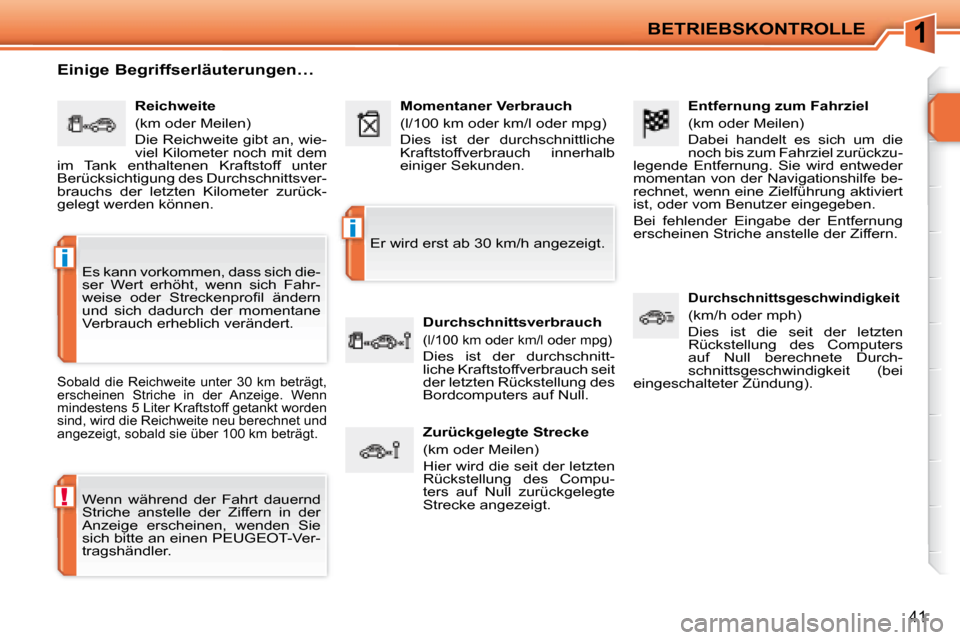

BETRIEBSKONTROLLE
41
Entfernung zum Fahrziel
(km oder Meilen)
Dabei handelt es sich um die
noch bis zum Fahrziel zurückzu-
legende Entfernung. Sie wird entweder
momentan von der Navigationshilfe be-
rechnet, wenn eine Zielführung aktiviert
ist, oder vom Benutzer eingegeben.
Bei fehlender Eingabe der Entfernung
erscheinen Striche anstelle der Ziffern.
Durchschnittsgeschwindigkeit
(km/h oder mph)
Dies ist die seit der letzten
Rückstellung des Computers
auf Null berechnete Durch-
schnittsgeschwindigkeit (bei
eingeschalteter Zündung).
Reichweite
(km oder Meilen)
Die Reichweite gibt an, wie-
viel Kilometer noch mit dem
im Tank enthaltenen Kraftstoff unter
Berücksichtigung des Durchschnittsver-
brauchs der letzten Kilometer zurück-
gelegt werden können. Momentaner Verbrauch
(l/100 km oder km/l oder mpg)
Dies ist der durchschnittliche
Kraftstoffverbrauch innerhalb
einiger Sekunden.
Durchschnittsverbrauch
(l/100 km oder km/l oder mpg)
Dies ist der durchschnitt-
liche Kraftstoffverbrauch seit
der letzten Rückstellung des
Bordcomputers auf Null.
Zurückgelegte Strecke
(km oder Meilen)
Hier wird die seit der letzten
Rückstellung des Compu-
ters auf Null zurückgelegte
Strecke angezeigt.
Einige Begriffserläuterungen…
Sobald die Reichweite unter 30 km beträgt,
erscheinen Striche in der Anzeige. Wenn
mindestens 5 Liter Kraftstoff getankt worden
sind, wird die Reichweite neu berechnet und
angezeigt, sobald sie über 100 km beträgt.
Wenn während der Fahrt dauernd
Striche anstelle der Ziffern in der
Anzeige erscheinen, wenden Sie
sich bitte an einen PEUGEOT-Ver-
tragshändler.
Er wird erst ab 30 km/h angezeigt.
Es kann vorkommen, dass sich die-
ser Wert erhöht, wenn sich Fahr-
weise oder Streckenproi l ändern
und sich dadurch der momentane
Verbrauch erheblich verändert.

1
!
i
i
BETRIEBSKONTROLLE
41
Entfernung zum Fahrziel
(km oder Meilen)
Dabei handelt es sich um die
noch bis zum Fahrziel zurückzu-
legende Entfernung. Sie wird entweder
momentan von der Navigationshilfe be-
rechnet, wenn eine Zielführung aktiviert
ist, oder vom Benutzer eingegeben.
Bei fehlender Eingabe der Entfernung
erscheinen Striche anstelle der Ziffern.
Durchschnittsgeschwindigkeit
(km/h oder mph)
Dies ist die seit der letzten
Rückstellung des Computers
auf Null berechnete Durch-
schnittsgeschwindigkeit (bei
eingeschalteter Zündung).
Reichweite
(km oder Meilen)
Die Reichweite gibt an, wie-
viel Kilometer noch mit dem
im Tank enthaltenen Kraftstoff unter
Berücksichtigung des Durchschnittsver-
brauchs der letzten Kilometer zurück-
gelegt werden können. Momentaner Verbrauch
(l/100 km oder km/l oder mpg)
Dies ist der durchschnittliche
Kraftstoffverbrauch innerhalb
einiger Sekunden.
Durchschnittsverbrauch
(l/100 km oder km/l oder mpg)
Dies ist der durchschnitt-
liche Kraftstoffverbrauch seit
der letzten Rückstellung des
Bordcomputers auf Null.
Zurückgelegte Strecke
(km oder Meilen)
Hier wird die seit der letzten
Rückstellung des Compu-
ters auf Null zurückgelegte
Strecke angezeigt.
Einige Begriffserläuterungen…
Sobald die Reichweite unter 30 km beträgt,
erscheinen Striche in der Anzeige. Wenn
mindestens 5 Liter Kraftstoff getankt worden
sind, wird die Reichweite neu berechnet und
angezeigt, sobald sie über 100 km beträgt.
Wenn während der Fahrt dauernd
Striche anstelle der Ziffern in der
Anzeige erscheinen, wenden Sie
sich bitte an einen PEUGEOT-Ver-
tragshändler.
Er wird erst ab 30 km/h angezeigt.
Es kann vorkommen, dass sich die-
ser Wert erhöht, wenn sich Fahr-
weise oder Streckenproi l ändern
und sich dadurch der momentane
Verbrauch erheblich verändert.

9
!
!
i

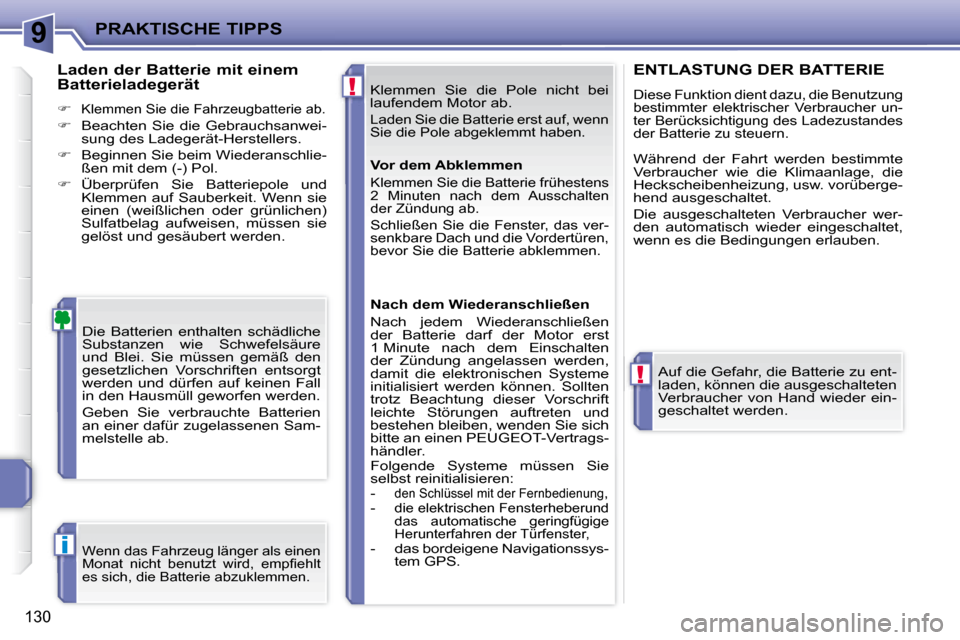

PRAKTISCHE TIPPS
130
Klemmen Sie die Pole nicht bei
laufendem Motor ab.

Laden Sie die Batterie erst auf, wenn
Sie die Pole abgeklemmt haben.
Die Batterien enthalten schädliche
Substanzen wie Schwefelsäure
und Blei. Sie müssen gemäß den
gesetzlichen Vorschriften entsorgt
werden und dürfen auf keinen Fall
in den Hausmüll geworfen werden.
Geben Sie verbrauchte Batterien
an einer dafür zugelassenen Sam-
melstelle ab.
Laden der Batterie mit einem
Batterieladegerät


Klemmen Sie die Fahrzeugbatterie ab.

 Beachten Sie die Gebrauchsanwei-
sung des Ladegerät-Herstellers.

 Beginnen Sie beim Wiederanschlie-
ßen mit dem (-) Pol.

 Überprüfen Sie Batteriepole und
Klemmen auf Sauberkeit. Wenn sie
einen (weißlichen oder grünlichen)
Sulfatbelag aufweisen, müssen sie
gelöst und gesäubert werden.
Auf die Gefahr, die Batterie zu ent-
laden, können die ausgeschalteten
Verbraucher von Hand wieder ein-
geschaltet werden.
ENTLASTUNG DER BATTERIE
Diese Funktion dient dazu, die Benutzung
bestimmter elektrischer Verbraucher un-
ter Berücksichtigung des Ladezustandes
der Batterie zu steuern
.
Während der Fahrt werden bestimmte
Verbraucher wie die Klimaanlage, die
Heckscheibenheizung, usw. vorüberge-
hend ausgeschaltet.
Die ausgeschalteten Verbraucher wer-
den automatisch wieder eingeschaltet,
wenn es die Bedingungen erlauben.
Wenn das Fahrzeug länger als einen
Monat nicht benutzt wird, empi ehlt
es sich, die Batterie abzuklemmen.
Vor dem Abklemmen

Klemmen Sie die Batterie frühestens
2 Minuten nach dem Ausschalten
der Zündung ab
.

Schließen Sie die Fenster, das ver-
senkbare Dach und die Vordertüren,
bevor Sie die Batterie abklemmen.

Nach dem Wiederanschließen
Nach jedem Wiederanschließen
der Batterie darf der Motor erst
1 Minute nach dem Einschalten
der Zündung angelassen werden,
damit die elektronischen Systeme
initialisiert werden können. Sollten
trotz Beachtung dieser Vorschrift
leichte Störungen auftreten und
bestehen bleiben, wenden Sie sich
bitte an einen PEUGEOT-Vertrags-
händler.
Folgende Systeme müssen Sie
selbst reinitialisieren:
-
den Schlüssel mit der Fernbedienung,
- die elektrischen Fensterheberund
das automatische geringfügige
Herunterfahren der Türfenster,
- das bordeigene Navigationssys- tem GPS.

9
!
!
i
PRAKTISCHE TIPPS
130
Klemmen Sie die Pole nicht bei
laufendem Motor ab.

Laden Sie die Batterie erst auf, wenn
Sie die Pole abgeklemmt haben.
Die Batterien enthalten schädliche
Substanzen wie Schwefelsäure
und Blei. Sie müssen gemäß den
gesetzlichen Vorschriften entsorgt
werden und dürfen auf keinen Fall
in den Hausmüll geworfen werden.
Geben Sie verbrauchte Batterien
an einer dafür zugelassenen Sam-
melstelle ab.
Laden der Batterie mit einem
Batterieladegerät


Klemmen Sie die Fahrzeugbatterie ab.

 Beachten Sie die Gebrauchsanwei-
sung des Ladegerät-Herstellers.

 Beginnen Sie beim Wiederanschlie-
ßen mit dem (-) Pol.

 Überprüfen Sie Batteriepole und
Klemmen auf Sauberkeit. Wenn sie
einen (weißlichen oder grünlichen)
Sulfatbelag aufweisen, müssen sie
gelöst und gesäubert werden.
Auf die Gefahr, die Batterie zu ent-
laden, können die ausgeschalteten
Verbraucher von Hand wieder ein-
geschaltet werden.
ENTLASTUNG DER BATTERIE
Diese Funktion dient dazu, die Benutzung
bestimmter elektrischer Verbraucher un-
ter Berücksichtigung des Ladezustandes
der Batterie zu steuern
.
Während der Fahrt werden bestimmte
Verbraucher wie die Klimaanlage, die
Heckscheibenheizung, usw. vorüberge-
hend ausgeschaltet.
Die ausgeschalteten Verbraucher wer-
den automatisch wieder eingeschaltet,
wenn es die Bedingungen erlauben.
Wenn das Fahrzeug länger als einen
Monat nicht benutzt wird, empi ehlt
es sich, die Batterie abzuklemmen.
Vor dem Abklemmen

Klemmen Sie die Batterie frühestens
2 Minuten nach dem Ausschalten
der Zündung ab
.

Schließen Sie die Fenster, das ver-
senkbare Dach und die Vordertüren,
bevor Sie die Batterie abklemmen.

Nach dem Wiederanschließen
Nach jedem Wiederanschließen
der Batterie darf der Motor erst
1 Minute nach dem Einschalten
der Zündung angelassen werden,
damit die elektronischen Systeme
initialisiert werden können. Sollten
trotz Beachtung dieser Vorschrift
leichte Störungen auftreten und
bestehen bleiben, wenden Sie sich
bitte an einen PEUGEOT-Vertrags-
händler.
Folgende Systeme müssen Sie
selbst reinitialisieren:
-
den Schlüssel mit der Fernbedienung,
- die elektrischen Fensterheberund
das automatische geringfügige
Herunterfahren der Türfenster,
- das bordeigene Navigationssys- tem GPS.

9
!
i
PRAKTISCHE TIPPS
141
Der Einbau eines nicht von PEUGEOT
empfohlenen elektrischen Geräts oder
Zubehörteils kann zu einer Betriebs-
störung in der elektronischen Anlage
Ihres Fahrzeugs führen.
Wir bitten Sie, dies zur Kenntnis
zu nehmen und empfehlen Ihnen,
sich an einen Vertreter der Marke
zu wenden, der Ihnen gerne die
empfohlenen Geräte und Zubehör-
teile zeigt.
ZUBEHÖR
Das PEUGEOT-Vertriebsnetz hält ein
umfassendes Sortiment an Zubehör-
und Originalteilen für Sie bereit.
Diese Teile wurden in punkto Zuverläs-
sigkeit und Sicherheit geprüft und zuge-
lassen.
Sie sind alle für Ihr Fahrzeug geeignet,
vom Hersteller empfohlen und fallen
unter die PEUGEOT- Garantie.

Das Angebot der PEUGEOT-Boutique ist in fünf Produktgruppen gegliedert: PROTECT -
CONFORT - AUDIO -DESIGN - TECNIC.
Diese setzen sich folgendermaßen zusam-
men:

"Protect":
Alarmanlagen, Scheibengravur,
Diebstahlsicherung für Leicht-
metallfelgen, Verbandkasten,
Warndreieck, Sicherheitsweste,
System zur Fahrzeugortung bei
Diebstahl, Schneeketten
"Confort":
Teppichschoner * , Koffer-
raumablagebox, Kleiderbügel
an der Kopfstütze, Aluminium-
Türschwellen, Kopfstützen hin-
ten.

Für Freizeitausstattung: Fahr-
radträger an der Anhängerkupp-
lung ** , Kofferraum-Grundträger,
Sitzerhöhungen für Kinder, CD-Halter,
Brillenfach.
Anhängerkupplung, sie muss grund-
sätzlich von einem PEUGEOT-Ver-
tragshändler montiert werden.
"Audio":
Autoradios, Autotelefon, Verstärker,
Navigationssysteme, Freisprechan-
lage, CD-Wechsler, Lautsprecher,
DVD-Spieler, Anschlussbausatz für
MP3-Spieler oder CD-Walkman,
Einparkhilfe hinten
"Design":
mit den Seitenairbags kompatib-
le Sitzbezüge, Aluminium-Schalt-
hebelknopf, Schmutzfänger,
Aluminiumfelgen, Zierleisten,
Sportauspuff,
"Tecnic":
Scheibenreiniger, Reinigungs-
und Pl egemittel für innen und
außen, usw...
* Um die Gefahr des Blockierens der Pedale zu vermeiden:
- achten Sie darauf, dass der Teppich-
schoner richtig liegt und befestigt ist,
- legen Sie niemals mehrere Teppich- schoner übereinander. Je nach Bestimmungsland ist es
Vorschrift, Sicherheitsweste, Warn-
dreieck und Ersatzglühlampen im
Fahrzeug mitzuführen.
** Vorsichtsmaßnahmen bei Verwen-
dung eines Fahrradträgers an der
Anhängerkupplung:
- Beachten Sie die Herstellerempfeh- lungen bezüglich Montage und Be-
nutzung des Fahrradträgers.
-
Informationen zur empfohlenen Stützlast
i nden Sie im Abschnitt "Technische Daten"
- Absatz "Gewichte und Anhängelasten".

152

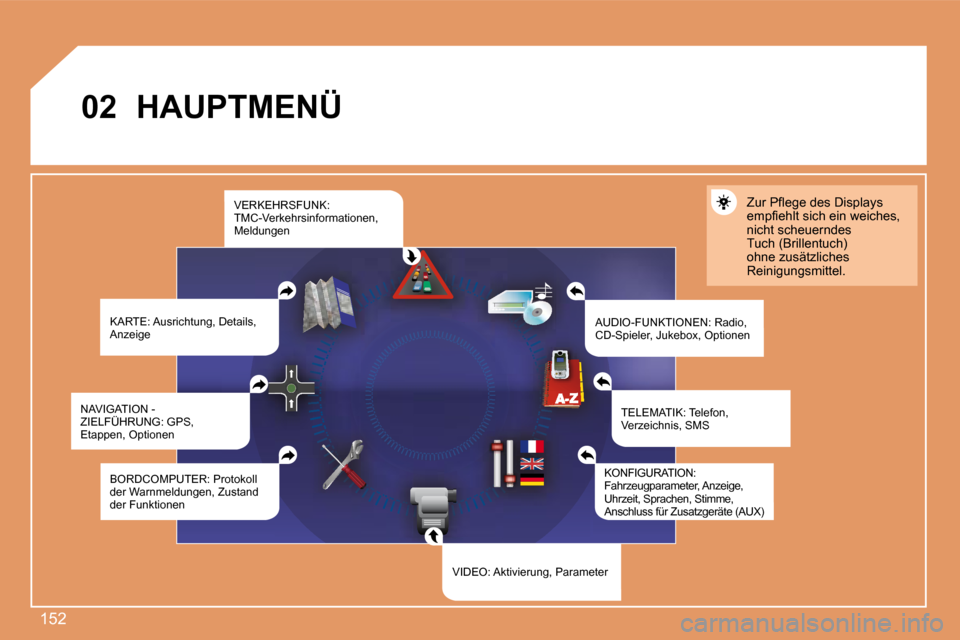

02 HAUPTMENÜ KARTE: Ausrichtung, Details,
Anzeige AUDIO-FUNKTIONEN: Radio,
CD-Spieler, Jukebox, Optionen Zur Plege des Displays
empiehlt sich ein weiches,
nicht scheuerndes
Tuch (Brillentuch)
ohne zusätzliches
Reinigungsmittel.
TELEMATIK: Telefon,
Verzeichnis, SMS
KONFIGURATION:
Fahrzeugparameter, Anzeige,
Uhrzeit, Sprachen, Stimme,
Anschluss für Zusatzgeräte (AUX)
VIDEO: Aktivierung, Parameter
BORDCOMPUTER: Protokoll
der Warnmeldungen, Zustand
der Funktionen
NAVIGATION -
ZIELFÜHRUNG: GPS,
Etappen, Optionen VERKEHRSFUNK:
TMC-Verkehrsinformationen,
Meldungen

153
MENUESCLIST
MENU
ESC
MENU LISTESC
MENU LIST
ESC
MENU LIST
ESC
MENU LIST
1
2
3 5
7
4 6
8
ESC
MENU LIST
ESC
MENU LIST
ESC
MENU LIST
03 GPS
WAHL EINES ZIELORTS
Drücken Sie auf die MENÜ-Taste.
Drehen Sie das Rädchen zur
Anwahl der Funktion NAVIGATION -
ZIELFÜHRUNG.
Drücken Sie auf das Rädchen, um die
Wahl zu bestätigen.
Drehen Sie das Rädchen zur Anwahl
der Funktion AUSWAHL EINES ZIELS. Drücken Sie auf das Rädchen, um die
Wahl zu bestätigen.
Drücken Sie auf das Rädchen, um die
Wahl zu bestätigen.
Drehen Sie das Rädchen zur Anwahl
der Funktion ADRESSE EINGEBEN.
Wenn Sie das Land gewählt haben,
drehen Sie das Rädchen zur Anwahl
der Funktion STADT.
STADT
ADRESSE EINGEBEN
AUSWAHL EINES ZIELS Tipp: Eine Gesamtübersicht der einzelnen Menüs inde
n Sie unter "Bildschirmstrukturen" in diesem
Abschnitt über die Audio-Anlage RT4.
