1
!
BETRIEBSKONTROLLE
21
Wenn sich bei laufendem Motor oder wäh-
rend der Fahrt eine der folgenden Leuchten
einschaltet, weist dies auf einen Defekt hin,
der vom Fahrer behoben werden muss. Zentrale STOP-Warnleuchte
Sie leuchtet in Verbindung
mit anderen Warnleuchten
auf:
- defekter Reifen,
- Bremsen,
- Motoröldruck,
- K ü h l l ü s s i g k e i t s t e m p e r a t u r
und erfordert ein sofortiges Anhalten
des Fahrzeugs unter Beachtung der
Verkehrssicherheit. Service-Leuchte
I h r A u l e u c h t e n w e i s t d a r a u f
hin, dass ein Problem bei einem
System ohne eigene Kontroll-
leuchte aufgetreten ist.
Um festzustellen, wo der Fehler liegt,
lesen Sie bitte die Meldung auf dem
Multifunktionsbildschirm.
Nach Überprüfung:
- der Batterie der Fernbedienung,
- des Motorölstands,
- des Füllstands der Scheibenwaschanlage,
wenden Sie sich an einen PEUGEOT-
Vertragshändler, wenn eine andere Stö-
rung vorliegt.
Defekter Reifen
D a s A u l e u c h t e n d i e s e r W a r n -
leuchte weist auf einen oder
mehrere defekte Reifen hin und
erfordert ein sofortiges Anhalten des
Fahrzeugs unter Beachtung der Ver-
kehrssicherheit.
Wechseln Sie den beschädigten Reifen
und lassen Sie ihn bei einem PEUGEOT-
Vertragshändler instand setzen.
Antiblockiersystem
(ABS)
D a s A u l e u c h t e n d i e s e r W a r n -
leuchte weist auf einen Defekt
am Antiblockiersystem hin.
Die Bremskraftverstärkung des Fahr-
zeugs funktioniert jedoch weiterhin. B e i j e d e m D e f e k t , d e r z u m A u l e u c h -
ten einer Warnleuchte führt, muss
zusätzlich die dazugehörige Meldung
auf dem Multifunktionsbildschirm ge-
lesen werden, um den Fehler ein-
deutig diagnostizieren zu können.
Zögern Sie nicht, bei Problemen
einen PEUGEOT-Vertragshändler
einzuschalten.
Warnleuchten
Page 23 of 204
1
i
BETRIEBSKONTROLLE
26
Die Ölstandskontrolle ist nur zuver-
lässig, wenn das Fahrzeug waage-
recht steht und der Motor seit mehr
als 15 Minuten abgestellt ist.
Ölstandsanzeige
Anzeige, die den Fahrer informiert, ob
der Motorölstand korrekt ist oder von
der Normalhöhe abweicht.
Beim Einschalten der Zündung wird nach der
Wartungsinformation für die Dauer einiger
Sekunden der Motorölstand angezeigt.
Ölstand korrekt
Ölmangel
Defekte Ölstandsanzeige
Ölmessstab
Auf einen zu niedrigen Ölstand wird
durch das Blinken der mit der Service-
Warnleuchte gekoppelten Leuchtan-
zeige "OIL" in Verbindung mit einem
akustischen Signal und einer Meldung
auf dem Multifunktionsbildschirm hinge-
wiesen.
Wenn sich der Ölmangel beim Nach-
messen mit dem Ölmessstab bestätigt,
füllen Sie bitte unbedingt Öl nach, um
einen Motorschaden zu vermeiden.
Auf einen Defekt wird durch das Blinken
der Leuchtanzeige "OIL --" hingewiesen.
Wenden Sie sich an einen PEUGEOT-
Vertragshändler.
Im Abschnitt "Kontrollen" können Sie
n a c h l e s e n , w o S i e d e n Ö l m e s s s t a b i n -
den und wieviel Öl Sie je nach Motor-
version einfüllen müssen.
A n d e m M e s s s t a b b e i n -
den sich 2 Füllstandsmar-
kierungen:
- A = Höchstfüllstand;
überschreiten Sie nie-
mals dieses Markie-
rung,
- B = Mindestfüllstand;
füllen Sie das für Ih-
ren Motor geeignete Öl
durch den Öleinfüllstut-
zen nach.
Page 83 of 204
4
!
SICHT
77
Der Helligkeitssensor in der Mitte
der Windschutzscheibe hinter dem
Innenspiegel darf nicht verdeckt
werden. Die damit verbundenen
Funktionen würden andernfalls
nicht mehr geschaltet.
Kopplung mit der
Nachleuchtfunktion
(Follow me home)
Durch die Kopplung mit der Einschalt-
automatik ergeben sich für die Nach-
leuchtfunktion folgende zusätzliche
Möglichkeiten:
- Wahl der Nachleuchtdauer zwi-
schen 15, 30 oder 60 Sekunden
unter den Einstellparametern des
F a h r z e u g s i m K o n i g u r a t i o n s m e n ü
auf dem Multifunktionsbildschirm,
- automatisches Einschalten der Nachleuchtfunktion bei eingeschal-
teter Einschaltautomatik.
Einschaltautomatik der
Beleuchtung
Standlicht und Abblendlicht schalten
sich ohne Zutun des Fahrers bei schwa-
chem Außenlicht (Sensor hinter dem In-
nenspiegel) automatisch ein.
Sie schalten sich aus, sobald es wieder
hell genug ist.
Nachleuchtfunktion
(Follow me home)
In dieser Funktion bleibt das Abblend-
licht noch kurze Zeit nach dem Abstel-
len der Zündung eingeschaltet, um dem
Fahrer bei schwacher Beleuchtung das
Aussteigen zu erleichtern.
Funktion einschalten
Betätigen Sie nach dem Ausschal-
ten der Zündung einmal die Lichthu-
pe mit dem Hebel B .
Durch erneute Betätigung der Licht-
hupe wird die Funktion wieder aus-
Ausschalten der Beleuchtung
Die Beleuchtung schaltet sich nach
dem Verriegeln der Türen automatisch
innerhalb einer bestimmten Zeit aus.
Einschalten
Drehen Sie den Ring A auf "AUTO" .
Beim Einschalten der Automatik er-
scheint eine Meldung auf dem Multi-
funktionsbildschirm.
Ausschalten
Drehen Sie den Ring A in eine ande-
re Stellung als "AUTO" . Beim Aus-
schalten erscheint eine Meldung auf
dem Multifunktionsbildschirm. Funktionsstörung
Bei einem Defekt des Helligkeitssen-
sors schaltet sich die Beleuchtung
ein, während gleichzeitig die Service-
W a r n l e u c h t e a u l e u c h t e t , e i n a k u s -
tisches Signal ertönt und eine Meldung auf
dem Multifunktionsbildschirm erscheint.
Wenden Sie sich an einen PEUGEOT-
Vertragshändler.
Page 84 of 204
4
!
SICHT
77
Der Helligkeitssensor in der Mitte
der Windschutzscheibe hinter dem
Innenspiegel darf nicht verdeckt
werden. Die damit verbundenen
Funktionen würden andernfalls
nicht mehr geschaltet.
Kopplung mit der
Nachleuchtfunktion
(Follow me home)
Durch die Kopplung mit der Einschalt-
automatik ergeben sich für die Nach-
leuchtfunktion folgende zusätzliche
Möglichkeiten:
- Wahl der Nachleuchtdauer zwi-
schen 15, 30 oder 60 Sekunden
unter den Einstellparametern des
F a h r z e u g s i m K o n i g u r a t i o n s m e n ü
auf dem Multifunktionsbildschirm,
- automatisches Einschalten der Nachleuchtfunktion bei eingeschal-
teter Einschaltautomatik.
Einschaltautomatik der
Beleuchtung
Standlicht und Abblendlicht schalten
sich ohne Zutun des Fahrers bei schwa-
chem Außenlicht (Sensor hinter dem In-
nenspiegel) automatisch ein.
Sie schalten sich aus, sobald es wieder
hell genug ist.
Nachleuchtfunktion
(Follow me home)
In dieser Funktion bleibt das Abblend-
licht noch kurze Zeit nach dem Abstel-
len der Zündung eingeschaltet, um dem
Fahrer bei schwacher Beleuchtung das
Aussteigen zu erleichtern.
Funktion einschalten
Betätigen Sie nach dem Ausschal-
ten der Zündung einmal die Lichthu-
pe mit dem Hebel B .
Durch erneute Betätigung der Licht-
hupe wird die Funktion wieder aus-
Ausschalten der Beleuchtung
Die Beleuchtung schaltet sich nach
dem Verriegeln der Türen automatisch
innerhalb einer bestimmten Zeit aus.
Einschalten
Drehen Sie den Ring A auf "AUTO" .
Beim Einschalten der Automatik er-
scheint eine Meldung auf dem Multi-
funktionsbildschirm.
Ausschalten
Drehen Sie den Ring A in eine ande-
re Stellung als "AUTO" . Beim Aus-
schalten erscheint eine Meldung auf
dem Multifunktionsbildschirm. Funktionsstörung
Bei einem Defekt des Helligkeitssen-
sors schaltet sich die Beleuchtung
ein, während gleichzeitig die Service-
W a r n l e u c h t e a u l e u c h t e t , e i n a k u s -
tisches Signal ertönt und eine Meldung auf
dem Multifunktionsbildschirm erscheint.
Wenden Sie sich an einen PEUGEOT-
Vertragshändler.
Page 123 of 204
8
!
i
KONTROLLEN
114
Vermeiden Sie jeden längeren
Hautkontakt mit Altöl und sonstigen
verbrauchten Betriebsstoffen.
Die meisten dieser Flüssigkeiten
sind gesundheitsschädlich oder
sogar ätzend.
Gießen Sie Altöl und verbrauchte
Betriebsstoffe nicht in die Kanali-
sation oder ins Erdreich.
Entsorgen Sie das Altöl in den da-
für beim PEUGEOT-Vertragshänd-
ler bereitstehenden Behältern.
Füllstand des Dieselzusatzes
(Diesel mit Partikelfilter)
Wenn der Dieselzusatz auf ein Minimum abge-
s u n k e n i s t , w e r d e n S i e d u r c h d a s A u l e u c h t e n d e r
Service-Warnleuchte in Verbindung mit einem
akustischen Signal und einer Meldung auf dem
Multifunktionsbildschirm darauf hingewiesen.
Verbrauchte Betriebsstoffe
KONTROLLEN
Wenn nichts anderes angegeben ist,
prüfen Sie bitte folgende Komponenten
gemäß den Angaben im Wartungsheft
und entsprechend der Motorversion Ih-
res Fahrzeugs.
Lassen Sie sie andernfalls von einem
PEUGEOT-Vertragshändler kontrollieren.
Batterie
Die Batterie ist wartungsfrei.
Prüfen Sie trotzdem, ob die
Kabelschuhe sauber und rich-
tig festgezogen sind, vor allem
in den Sommer- und Winter-
monaten.
Lesen Sie bei Arbeiten an der Batterie im
Abschnitt "Praktische Tipps" nach, wel-
che Vorsichtsmaßnahmen Sie vor dem
Abklemmen und nach dem Wiederan-
schließen der Batterie treffen sollten.
Luftfilter und Innenraumfilter
Lesen Sie im Wartungsheft
nach, in welchen Abständen
diese Elemente ausgetauscht
werden müssen.
Je nach Umweltbedingungen
(hohe Staubkonzentration in der Luft)
und Beanspruchung des Fahrzeugs
(Fahren im Stadtverkehr), tauschen
Sie sie nötigenfalls doppelt so oft
aus (siehe Paragraph "Motoren").
E i n v e s c h m u t z t e r I n n e n r a u m i l t e r k a n n
die Leistung der Klimaanlage beein-
trächtigen und unangenehme Gerüche
erzeugen. Partikelfilter (Diesel)
D i e W a r t u n g d e s P a r t i k e l i l t e r s m u s s
grundsätzlich von einem PEUGEOT-
Vertragshändler vorgenommen werden.
Ölfilter
T a u s c h e n S i e d e n Ö l i l t e r b e i
jedem Motorölwechsel aus.
Lesen Sie im Wartungsheft
nach, in welchen Abständen
dies zu geschehen hat.
Nach längerem Betrieb des Fahr-
zeugs mit sehr geringer Geschwin-
digkeit oder im Leerlauf kann beim
Beschleunigen ausnahmsweise
Wasserdampf am Auspuff austre-
ten. Dies hat keine Auswirkung auf
das Fahrzeugverhalten und die
Umwelt.
Nachfüllen
Der Dieselzusatz muss unbedingt und
schnellstmöglich von einem PEUGEOT-
Vertragshändler nachgefüllt werden.
Page 124 of 204
8
!
i
KONTROLLEN
114
Vermeiden Sie jeden längeren
Hautkontakt mit Altöl und sonstigen
verbrauchten Betriebsstoffen.
Die meisten dieser Flüssigkeiten
sind gesundheitsschädlich oder
sogar ätzend.
Gießen Sie Altöl und verbrauchte
Betriebsstoffe nicht in die Kanali-
sation oder ins Erdreich.
Entsorgen Sie das Altöl in den da-
für beim PEUGEOT-Vertragshänd-
ler bereitstehenden Behältern.
Füllstand des Dieselzusatzes
(Diesel mit Partikelfilter)
Wenn der Dieselzusatz auf ein Minimum abge-
s u n k e n i s t , w e r d e n S i e d u r c h d a s A u l e u c h t e n d e r
Service-Warnleuchte in Verbindung mit einem
akustischen Signal und einer Meldung auf dem
Multifunktionsbildschirm darauf hingewiesen.
Verbrauchte Betriebsstoffe
KONTROLLEN
Wenn nichts anderes angegeben ist,
prüfen Sie bitte folgende Komponenten
gemäß den Angaben im Wartungsheft
und entsprechend der Motorversion Ih-
res Fahrzeugs.
Lassen Sie sie andernfalls von einem
PEUGEOT-Vertragshändler kontrollieren.
Batterie
Die Batterie ist wartungsfrei.
Prüfen Sie trotzdem, ob die
Kabelschuhe sauber und rich-
tig festgezogen sind, vor allem
in den Sommer- und Winter-
monaten.
Lesen Sie bei Arbeiten an der Batterie im
Abschnitt "Praktische Tipps" nach, wel-
che Vorsichtsmaßnahmen Sie vor dem
Abklemmen und nach dem Wiederan-
schließen der Batterie treffen sollten.
Luftfilter und Innenraumfilter
Lesen Sie im Wartungsheft
nach, in welchen Abständen
diese Elemente ausgetauscht
werden müssen.
Je nach Umweltbedingungen
(hohe Staubkonzentration in der Luft)
und Beanspruchung des Fahrzeugs
(Fahren im Stadtverkehr), tauschen
Sie sie nötigenfalls doppelt so oft
aus (siehe Paragraph "Motoren").
E i n v e s c h m u t z t e r I n n e n r a u m i l t e r k a n n
die Leistung der Klimaanlage beein-
trächtigen und unangenehme Gerüche
erzeugen. Partikelfilter (Diesel)
D i e W a r t u n g d e s P a r t i k e l i l t e r s m u s s
grundsätzlich von einem PEUGEOT-
Vertragshändler vorgenommen werden.
Ölfilter
T a u s c h e n S i e d e n Ö l i l t e r b e i
jedem Motorölwechsel aus.
Lesen Sie im Wartungsheft
nach, in welchen Abständen
dies zu geschehen hat.
Nach längerem Betrieb des Fahr-
zeugs mit sehr geringer Geschwin-
digkeit oder im Leerlauf kann beim
Beschleunigen ausnahmsweise
Wasserdampf am Auspuff austre-
ten. Dies hat keine Auswirkung auf
das Fahrzeugverhalten und die
Umwelt.
Nachfüllen
Der Dieselzusatz muss unbedingt und
schnellstmöglich von einem PEUGEOT-
Vertragshändler nachgefüllt werden.
Page 162 of 204
150
S
O S SOURCE
MODE BAND ESC
2
abc
5
jkl
8
tuv 3
def
6
mno
9
wxyz
1 4
ghi
7
pqrs
0 # MENU LIST
TA
PTY
DARK

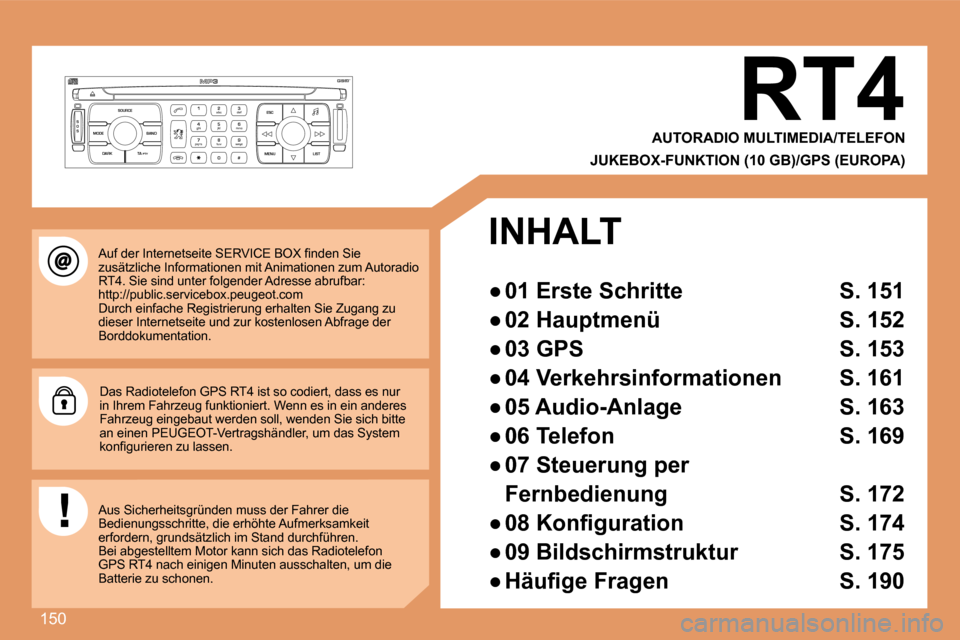

A u f d e r I n t e r n e t s e i t e S E R V I C E B O X i n d e n S i e
zusätzliche Informationen mit Animationen zum Autor adio
RT4. Sie sind unter folgender Adresse abrufbar:
http://public.servicebox.peugeot.com
Durch einfache Registrierung erhalten Sie Zugang zu
dieser Internetseite und zur kostenlosen Abfrage de r
Borddokumentation.
Das Radiotelefon GPS RT4 ist so codiert, dass es nu r
in Ihrem Fahrzeug funktioniert. Wenn es in ein ande res
Fahrzeug eingebaut werden soll, wenden Sie sich bit te
an einen PEUGEOT-Vertragshändler, um das System
k o n i g u r i e r e n z u l a s s e n .
Aus Sicherheitsgründen muss der Fahrer die
Bedienungsschritte, die erhöhte Aufmerksamkeit
erfordern, grundsätzlich im Stand durchführen.
Bei abgestelltem Motor kann sich das Radiotelefon
GPS RT4 nach einigen Minuten ausschalten, um die
Batterie zu schonen. RT4
AUTORADIO MULTIMEDIA/TELEFON
JUKEBOX-FUNKTION (10 GB)/GPS (EUROPA)
INHALT
Page 190 of 204
178
1
2
3
3
3
3
2
3
3
4
4
1
3
2
3
1
2
3
3
2
2
2
1
2
2
2
1
1
1
MENU
4
3
2
2
3
3
6Hinweiston Kurzmitt. empfang.
Nummer der Sprachanruf-Umleitung
A n r u l i s t e l ö s c h e n * Die Parameter variieren je nach Fahrzeug ( s i e h e A b s c h n i t t " B e t r i e b s k o n t r o l l e " ) .
KONFIGURATION
VIDEO
BORDCOMPUTER Drücken Sie länger als 2 Sekunden
auf die Taste MENU, um zur
nächsten Bildschirmstruktur zu
gelangen.
LISTE DER SPRACHBEFEHLE
Drücken Sie mehrfach
hintereinander auf die Taste Musik,
um zu den folgenden Einstellungen
zu gelangen.
AUTOM. LAUTSTÄRKEREGELUNG
AUSWAHL DER SPRACHE
Jede Klangquelle (Radio, CD, MP3,
J u k e b o x , C D - W e c h s l e r ) k a n n g e t r e n n t
eingestellt werden.
KONFIGURATION ANZEIGE
Farbwahl
Helligkeit einstellen
Datum und Uhrzeit einstellen
Einheiten wählen
TÖNE Einstellung der Sprachbefehle
Sprachausgabe einstellen Lautstärke der Zielführungsanweisungen
Lautstärke der sonstigen Mitteilungen
Weibliche/männliche Stimme wählen
AUX-Eingang aktivieren/deaktivieren
FAHRZEUGPARAMETER DEFINIEREN* RESET REIFENDRUCKÜBERWACHUNG*
VIDEOFUNKTION AKTIVIEREN
EINSTELLUNGEN VIDEO
Anzeigeformat
Helligkeit einstellen
Farben einstellen
Kontrast einstellen
WARNLISTE
ZUSTAND DER FUNKTIONEN* DIAGNOSE RADIOTELEFON
GPS-ABDECKUNG
NOTSTROMVERSORGUNGSEINHEIT
GERÄTEBESCHREIBUNG
VORFÜHRUNG NAVIGATIONSSYSTEM
SERVICE EINSTELLUNGEN
MUSIKALISCHE RICHTUNG
BÄSSE
HÖHEN
KORREKTUR LOUDNESS
BALANCE VO-HI
BALANCE LI-RE
Bildschirmstruktur Version 7.0
